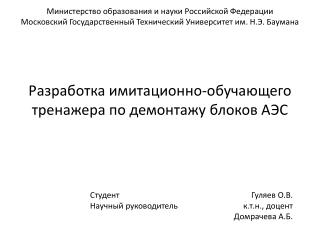

  1. Министерство образования и науки Российской Федерации Московский Государственный Технический Университет им. Н.Э. Баумана Разработка имитационно-обучающего тренажера по демонтажу блоков АЭС Студент Научный руководитель Гуляев О.В. к.т.н., доцент Домрачева А.Б.

  2. Целью данной работы является разработка программного комплекса, • моделирующего работу оператора робота Brokk для: • обучения персонала работе по демонтажу кладки реактора; • проверки выполнимости операций технологического процесса демонтажа кладки реактора; • разработки оптимального алгоритма демонтажа кладки реактора • Функциональные возможности тренажера: • Моделирование физики протекающих процессов, основанное на геометрии объектов, их массах, соединениях друг с другом • Моделирование движения компонент робота Brokk и функционирования его насадок • Моделирования взаимодействия насадок с окружающими объектами • Управление роботами Brokk, осуществляемое при помощи геймпадов и клавиатуры, соответствующее функционированию реального пульта управления Brokk. • Дополнительные функции, предоставляемые графическим интерфейсом – управления камерами, отображение пользовательского ввода, редактор блоков и т.д.

  3. Обзор средств моделирования Таблица 1 - Сравнение возможностей графических движков Таблица 2 - Сравнение возможностей интегрированных сред разработки

  4. Unity3D Unity3D– интегрированная среда для разработки игрового ПО, объединяющая в себе графический и физический движки. Рисунок 1 – Графический интерфейс Unity3D

  5. Робот Brokk Рисунок 2 – Структура робота Brokk

  6. Пульт робота Brokk Рисунок 3 – Схема пульта робота Brokk

  7. Конструкция шахты реактора Рисунок 4 – Конструкция шахты реактора

  8. Аварийные состояния графитовых блоков Рисунок 5 – «Трещиноватость» блока (слева – до разрушения, справа – после разрушения) • «Трещиноватость» блока • Слипание блоков Рисунок 6 – Слипание блоков

  9. Артефакты моделирования Низкая полигональность моделей Пружинность соединения твердых тел видео Взаимное проникновение сталкивающихся друг с другом твердых тел Раскачивание плит настила карусели при движении по ним видео Проблемы моделирования гусениц робота колесами видео Рисунок 7 Отсутствие рельефного текстурирования Рисунок 8 Рисунок 9

  10. Таблица 3 – Артефакты моделирования

  11. Применение Mediator в слоевой архитектуре симулятора Рисунок 10 – Диаграмма компонентов паттерна Mediator

  12. Применение Publisher, Subscriber и Singleton для реализации шины обмена событиями Рисунок 11 – Диаграмма классов шины событий Рисунок 12 – Диаграмма классов событий

  13. Применение State в диаграмме состояний пульта Brokk Рисунок 13 – Диаграмма состояний пульта управления роботом Brokk

  14. Рисунок 14 – Окно симулятора

  15. Рисунок 15 – Окно графического интерфейса

  16. Описание программных решений Рисунок 16 – Движение компонент робота Brokk Рисунок 17 – Моделирование работы захватов Рисунок 18 – Структура коллайдеров динамических тел

  17. Организационно-экономическая часть Календарный план выполнения проекта описан диаграммой Ганта. Количество календарных дней, необходимых на выполнение проекта равно 44. Рисунок 19 – Календарный план Был произведен расчет затрат на выполнение проекта. Суммарные затраты на реализацию проекта составляют 246 тыс. руб. Структура затрат на выполнение проекта приведена в виде таблицы и круговой диаграммы. Таблица 4 – Структура затрат Рисунок 20 – Структура затрат

  18. Результаты работы • Проведен сравнительный анализ средств моделирования • Построены модели объектов, участвующих в демонтаже • Проанализированы артефакты моделирования • Предложены и реализованы компенсирующие программные решения • Разработано двухоконное приложение для проведения вычислительного эксперимента • Разработана сопровождающая программная документация • Проведено организационно-экономическое обоснование проекта • Программный комплекс ИОТ был использован для верификации технологии демонтажа блока Белоярской АЭС АМБ-100. В перспективе планируется применять его для оптимизации предлагаемых технологий демонтажа. • Материалы дипломного проекта обсуждались на смотрах дипломных проектов кафедры ИУ-9 и опубликованы в материалах конференции «Инновационные информационные технологии», проходившей в Праге с 23 по 27 апреля текущего года.

  19. Пружинность соединения твердых тел (назад)

  20. Раскачивание плит настила (назад)

  21. Проблема моделирования гусениц колесами (назад)
