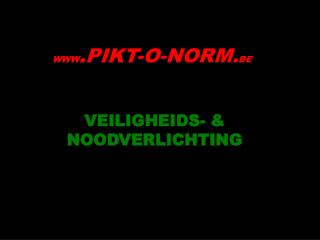

VEILIGHEIDS- & NOODVERLICHTING

Loading in 2 Seconds...

play fullscreen
1 / 20

VEILIGHEIDS- & NOODVERLICHTING - PowerPoint PPT Presentation


  • 291 Views
  • Uploaded on

VEILIGHEIDS- & NOODVERLICHTING. WWW .PIKT-O-NORM. BE. VEILIGHEIDSVERLICHTINGSPROJECT. 1. Vaststelling van aard en omvang van activiteiten 2. Vaststelling van de aanwezigheid en verplaatsing van personen en bepaling van: Uit & Nooduitgangen Vluchtwegen

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' VEILIGHEIDS- & NOODVERLICHTING' - cerise


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

VEILIGHEIDSVERLICHTINGSPROJECT

1.Vaststelling van aard en omvang van activiteiten

2.Vaststelling van de aanwezigheid en verplaatsing van personen en bepaling van:

  • Uit & Nooduitgangen
  • Vluchtwegen
  • Concentraties van mensen (verzamelplaatsen)

3.Opstelling van een noodevacuatieplan

4.Vaststelling risicogradaties werkplekken

5.Opstelling van een veiligheidsverlichtingsplan:

  • Evacuatieverlichting: 1 lux
  • Antipaniekverlichting: 0,5 lux
  • Brandbestrijdingsmiddelen Eerste Hulp punt: 5 lux
  • Veiligheidslichtsignalering
  • Risicovolle werkplekken: 15 lux
  • Veiligheidslichtsignalering met pictogrammen (NBN L 13-005)

6. Eventuele toetsing door de brandweer

WWW.PIKT-O-NORM.BE

slide3

Regelgeving en normering

 Bouwwetgeving: KB 31.12.1997

Noodverlichting

WEL: Nieuwbouw/verbouwing

NIET: Industriegebouwen met max. 2 bouwlagen

Gebouwen met oppervlakte < 100 m²

Eengezinswoningen

Noodverlichting: Kunstmatige verlichting waardoor werk kan voortgezet worden bij het uitvallen van de reguliere verlichting.

Veiligheidsverlichting: Kunstmatige verlichting die het mogelijk maakt de uitgang van het gebouw te bereiken en een veilige plaats te vinden.

Verder van toepassing: NBN L 13-005, C 71-598-2-22 en C 71-100

WWW.PIKT-O-NORM.BE

slide4

Veiligheid van de arbeidsplaats

  • Het Algemeen Reglement voor de Arbeidsbescherming (ARAB)
  • Veiligheidsverlichting: Bij inrichtingen waar gewoonlijk meer dan 100 mensen aanwezig zijn.  ontruiming bij uitvallen reguliere kunstverlichting
  • 2. Minimumvoorschriften inzake veiligheid en gezondheid voor arbeidsplaatsen. (Europese Richtlijn 89/654/EEG)
  • Arbeidsplaatsen  moeten afdoende beveiligd zijn
  • Veiligheidsverlichting = noodzakelijke voorziening.
  • Bijzondere aandacht voor arbeidsplaatsen met relatieve grotere risico’s. (industrie)
  • !!! De werkgever draagt verantwoordelijkheid voor de naleving van de voorschriften.

WWW.PIKT-O-NORM.BE

slide5

Toepassingen

WWW.PIKT-O-NORM.BE

slide6

Toepassingen

Veiligheid / evacuatieverlichting

= kunstmatige verlichting  om op een veilige wijze een ruimte verlaten

Vluchtwegverlichting Vluchtwegsignalering

= verlicht de vluchtweg = verlichte vluchtwegaanduidingen De aanduidingen/pictogrammen in richting van (nood)uitgang (NBN L 13-005)

!!! Vorm, afmetingen en kleur = wettelijk bepaald

(witte pictogrammen op groene ondergrond)

Naar Europese Richtlijn 92/58 (minimum voorschriften veiligheids/gezondheidssignalering op werk)

WWW.PIKT-O-NORM.BE

slide7

Verlichtingseisen

Horizontale verlichtingssterkte

= minimaal 1 lux langs as vluchtweg

en aan te houden tijdens volledige

autonomieduur.

Gevaarlijke plaatsen (op vluchtweg)

minimale horizontale verlichtingssterkte 5 lux.

(richtingverandering, kruising, overgang naar trappen, onvoorziene hoogteverschillen in het loopvlak,…)

WWW.PIKT-O-NORM.BE

slide8

Verlichtingseisen

  • Plaatsen waar gevaarlijke toestand kan ontstaan:
  •  minimale horizontale verlichtingssterkte 15 lux
  • tijdens duur van het mogelijke gevaar.
  • Europese norm (EN 1838, ‘Verlichtingseisen voor noodverlichting’)
  • = standaardisatie en harmonisatie van regelgeving
  • Aanvulling op verlichtingsnormen:
  •  minimaal 0,5 lux
  • als anti-paniekverlichting in
    • open ruimtes en verzamelplaatsen
  • Werkplekken met verhoogd risico
  •  bij netuitval (meer dan 10% van de reguliere verlichting)
  • Noodverlichting met ondergrens van 15 lux vereist
  • Noodevacuatieplan = andere noodvoorzieningen verplicht bij netuitval

WWW.PIKT-O-NORM.BE

slide9

Verlichtingseisen

  • Specifieke aandacht noodverlichting (EN 1838)
  • Iedere uitgang, die als nooduitgang aangemerkt is
  • Verlichting trap (iedere traptrede direct aangelicht)
  • Iedere niveauverandering van de vloer
  • Verlichting van nooduitgangen en vluchtwegsignalering
  • Iedere verandering van richting
  • Iedere kruising of splitsing van gangen
  • Voor de volgende punten geldt een verlichtingssterkte > 5 lux
  • Elke Eerste Hulp locatie
  • Iedere plek met brandbestrijdingsmiddelen

WWW.PIKT-O-NORM.BE

slide10

EVACUATIEVERLICHTING

Escalight DL 200 Serie

  • Krachtige LED verlichting
  • Unieke vormgeving
  • Energiezuinig
  • Zelftest-functie
  • Armaturen eenvoudig monteerbaar
  • Zeer lange levensduur
  • Garantie armaturen: 3 jaar
  • Leverbaar in 2 maten/ 6 montagetypes
  • Voldoet aan Europese standaardeisen
  • (EN60598-2-22)

WWW.PIKT-O-NORM.BE

slide11

Noodverlichting

Escalight DL 200 Serie

WWW.PIKT-O-NORM.BE

slide12

Noodverlichting

Escalight DL 865 Serie

  • Stevige ABS behuizing
  • Transparante beschermkap (polycarbonaat)
  •  stof- en waterdicht (type IP65)
  • Binnen / Buiten gebruik
  • Eenvoudige bevestiging aan muur / plafond
  • Bevat LED indicator (spanningscontrole)
  • Testschakelaar
  • Oplaadbeveiliging
  • Voldoet aan Europese standaardeisen
  • (EN60598-2-22)

WWW.PIKT-O-NORM.BE

slide13

Noodverlichting

Escalight DL 875 Serie

  • Stevige ABS behuizing
  • Transparante beschermkap (polycarbonaat)
  •  stof- en waterdicht (type IP65)
  • Binnen / Buiten gebruik
  • Eenvoudige bevestiging aan muur / plafond
  • Bevat LED indicator (spanningscontrole)
  • Testschakelaar
  • Oplaadbeveiliging
  • Zelftest-functie
  • Voldoet aan Europese standaardeisen
  • (EN60598-2-22)

WWW.PIKT-O-NORM.BE

slide14

Noodverlichting

Escalight DL 401 Serie

  • LED noodverlichting
  • Combinatie:
  • Noodverlichting – Zaklamp –
  • Bewegingsmelder – Nachtlicht
  • Onderhoudsvrij ( > 100 000 uren zonder vervanging)
  • Veilige oplossing voor elke woning
  • (in de hal, op de trap, in de slaapkamer, …)
  • Voorkomt ongelukken in garages, caravans, …

WWW.PIKT-O-NORM.BE

slide15

Evacuatieverlichting

LOGICA BASIC

  • Lamp: 8W T-Ip
  • Voeding: 230V
  • - Autonomie: 1 of 3 uur
  • - Lichtstroom: 420 lumen
  • - Rendement in Noodbedrijf
  • 1uur: 320 lumen / 3uur: 190 lumen
  • - Batterij: Pb6V 4Ah voor NP
  • - Batterij: NiCd 7.2v; 2.2Ah voor P
  • - Elektrische isolatie klasse II
  • - Beschermingsgraad: IP 65
  • - Oplaadtijd: 12 uur
  • - Afmetingen: 406x146, 8x80,7mm

REF.: B8968 (niet permanent)

REF.: B8969 (permanent)

Opties:Inbouwkader (B12198)

Inbouwhaken (B12193)

Beschermkorf (B12194)

Form. Pictogram: 370x132mm

WWW.PIKT-O-NORM.BE

slide16

Evacuatieverlichting

AESTETICA 8W

  • Lamp: 8W
  • Voeding: 230V
  • - Autonomie: 1 uur
  • - Lichtstroom: 350 lumen
  • - Rendement in Noodbedrijf: 26%
  • Batterij: NiCd 4.8V; 0.75Ah
  • Maximale opslorping: 3VA
  • - Elektrische isolatie klasse II
  • - Beschermingsgraad: IP 40
  • Oplaadtijd: 24 uur
  • Afmetingen: 336,4 x 134,6 x 46,8mm
  • - Form. Pictogram: 290 x 105mm

REF.: B12512 (niet permanent)

REF.: B12504 (permanent)

WWW.PIKT-O-NORM.BE

slide17

EVACUATIEVERLICHTING

SCOUT IP40

Oplaadbare noodlamp met halogeen- of xenonlamp

  • Led voor “in bedrijf”
  • Voeding: 230V
  • Automatisch laadcircuit
  • Autonomie (Halogeen): 3 – 24 uur
  • Autonomie (Xenon): 6 – 24 uur
  • Batterij (Halogeen): Pb6V 6,5Ah
  • Batterij (Xenon): Pb6V 6,5 Ah

REF.: B2643 (Halogeen)

REF.: B2686 (Xenon)

WWW.PIKT-O-NORM.BE

slide18

Evacuatieverlichting

Zelfklevende evacuatieverlichting

Op opaal wit vinyl

WWW.PIKT-O-NORM.BE
