第二部分 电缆工程部分

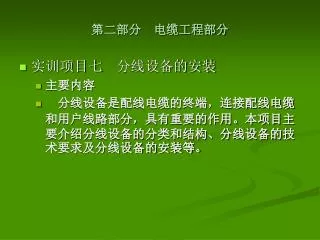

1. 第二部分 电缆工程部分 • 实训项目七 分线设备的安装 • 主要内容 • 分线设备是配线电缆的终端，连接配线电缆和用户线路部分，具有重要的作用。本项目主要介绍分线设备的分类和结构、分线设备的技术要求及分线设备的安装等。

2. 分线设备及其分类 • 能在其中将任何一对引出线和任何一对引入线相连接，具有分线和下线功能的线路设备称之为分线设备，它不具有电缆接续和分支的功能。一般是一边连接配线电缆，另一边通过皮线和用户话机相连。 • 分线设备有分线箱和分线盒。

3. 分线设备分类 • 分线箱 分线箱是一种带有保安装置的分线设备，安装在电缆网的分线点或配线点上，用来沟通配线电缆的芯线和用户终端设备（话机）。 • 分线盒 分线盒是一种不带保安装置的电缆分线设备，其作用与分线箱完全相同。

4. 分线箱的构造及元件作用 • 分线箱的外形多为圆筒形（也有长方形）外客，由铸铁制成（便于接地），箱内有内、外两层接线板，每层接线板上设有接线端子（线柱）。内层接线端子与分线箱的尾巴电缆相连，通过尾巴电缆和局方芯线相连通；外层接线端子与用户皮线连通；内外两层间串联有熔丝管；外层接线板与箱体之间有避雷器。 • 其剖面图如下所示：

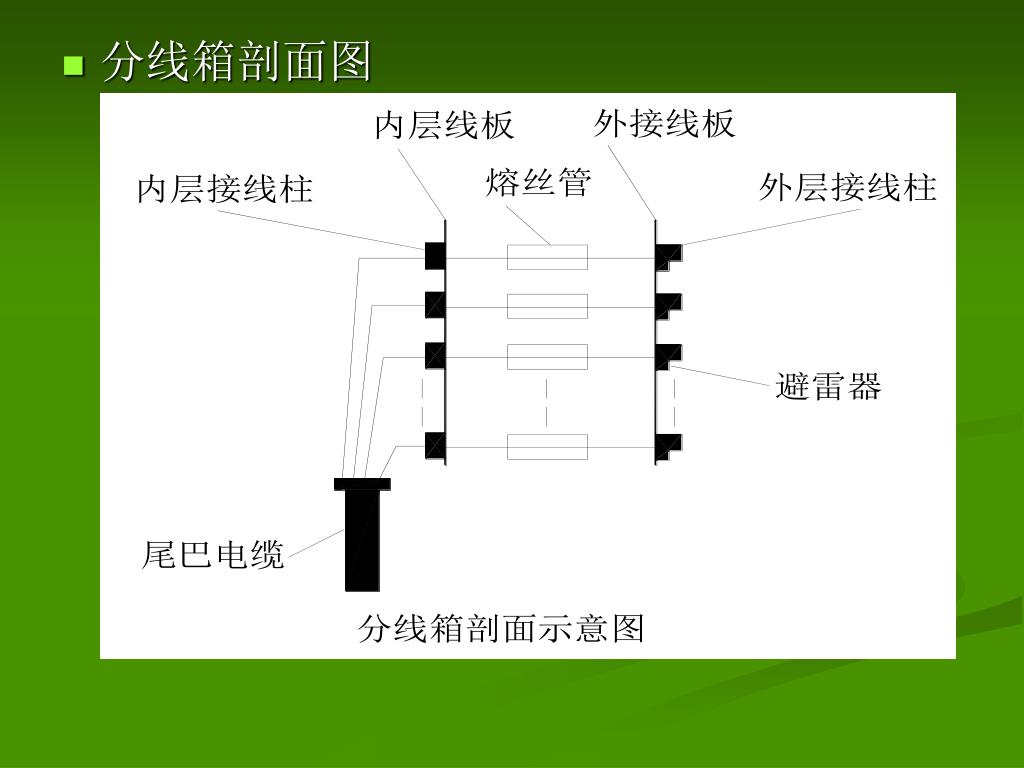

5. 分线箱剖面图

6. 分线箱的型号及规格 • 分线箱的型号及规格很多，外形有圆形、扁形之分。常用的有江西产XF679系列（圆形），上海无线电三十五厂产WFB—1型系列（扁形），容量有10（12）对、20（22）对、30（32）对及50对等（括号中数字为WFB—1型的容量）。

7. 分线箱的特点及应用范围 • 特点 安装地线且价格较贵 • 应用范围 由它的构造可知，它用于用户引入线上有可能有强电流或高压侵入的场合，一般使用于城郊、野外线路及部分内部线路上。

8. 分线盒的构造及元件作用 • 分线盒内部设有一层由透明有机玻璃制成的接线端子板，将分线盒分为内、外部分，接线时尾巴电缆在端子板内层与接线柱相连，外层和皮线相连，使用全色谱全塑电缆，很容易从外层看清内层芯线的颜色，给维护施工带来方便。尾巴电缆的进口处用塑料或用短段热缩套管封合。 • 分线盒成端如下图：

9. 分线盒成端图

10. 分线盒的型号及规格 • 常用分线盒有广州电信局通信器材厂生产的XF010—050型分线盒；西安通信电缆接续设备器材厂生产的DFH—2型多用分线盒，前者的容量有10，20，30，50等；后者是一种比较新型的设备，它是为日益采用的自由配线技术而提供的配套接续设备，容量为200对以下，内部结构与前述配线盒相同，功能也差不多。

11. 分线盒的特点及应用范围 • 特点 由于分线盒不带保安装置，故一般用于用户引入线不太可能有强电流或高电压侵入电缆网的场合。 • 应用范围 目前主要用于城区中主要路段、街道上及建筑物的内部或外部。

12. 分线设备安装 • 分线设备安装： 分线设备是配线电缆的终端设备。分线设备在电杆及墙壁上安装，不论采用木质或金属背架均要求牢固、端正、接地良好。

13. 室外分线盒在水泥杆上安装

14. 室外分线盒在墙壁上安装

15. 壁龛式分线箱外形

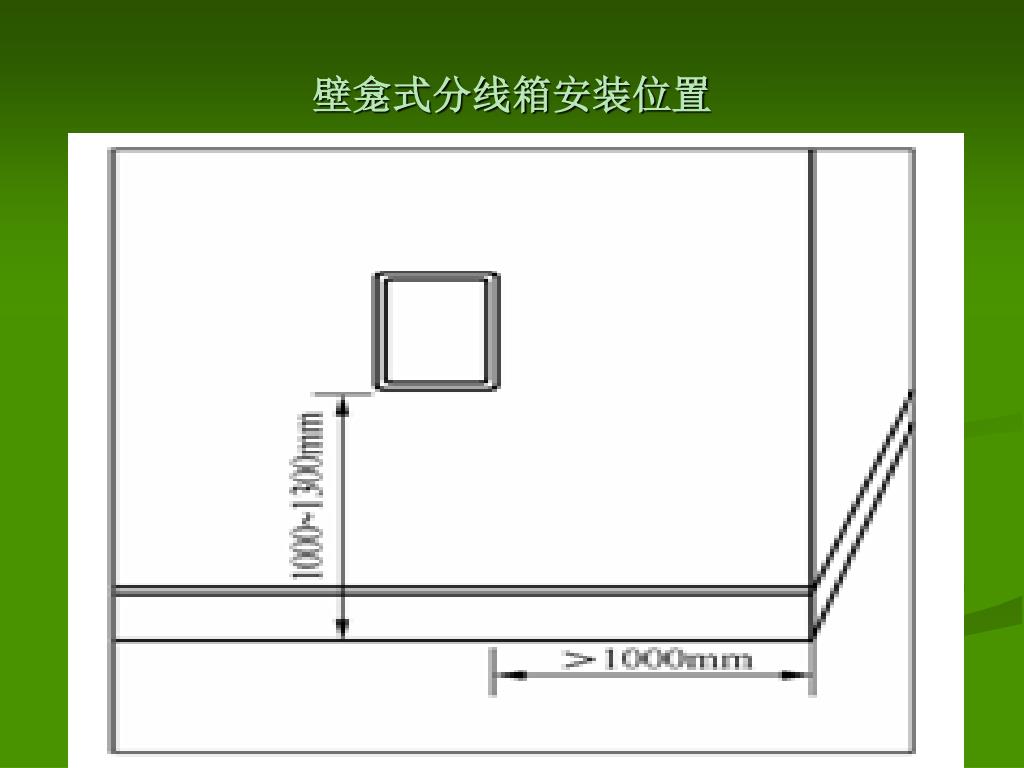

16. 壁龛式分线箱安装位置

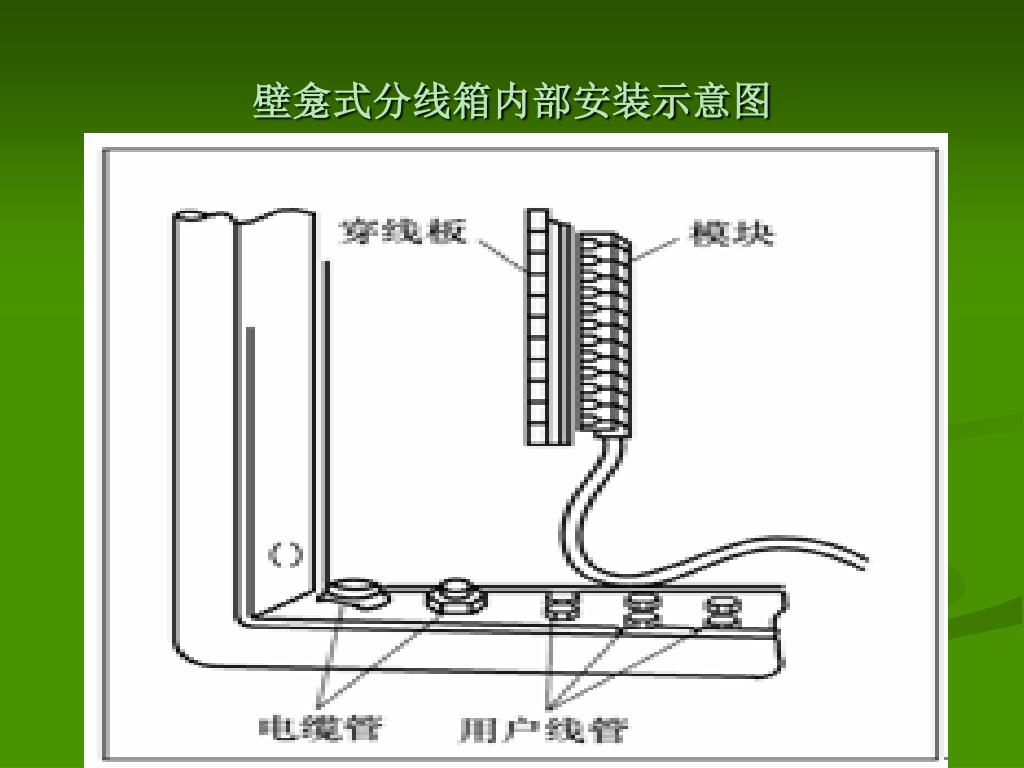

17. 壁龛式分线箱内部安装示意图

18. 20回线分线箱箱内部件安装

19. 小 结 • 分线盒、分线箱是配线电缆的终端设备 本章详细地介绍了分线设备的结构、设备的技术要求、建筑要求及安装方法 • 分线盒、分线箱一般采用旋转卡接式接续方式 • 分线盒建筑安装方式主要有电杆上安装和墙上安装两种。分线箱主要采用电杆上安装。分线箱具有防雷功能，分线盒没有此项功能 • 用户引入线直接到户接入方便 • 查找障碍。维护修复方便

20. 习 题 • 1、分线设备有哪几种？各使用在什么场合？ • 2、分线设备的安装要求 • 3、分线设备的技术要求
