  1. Istituto Tecnico Industriale Stanislao Cannizzaro C a t a n i a TUBI, PEZZI SPECIALI SERBATOI PER LO STOCCAGGIO DEI FLUIDI Prof. Trinaistich Ernesto

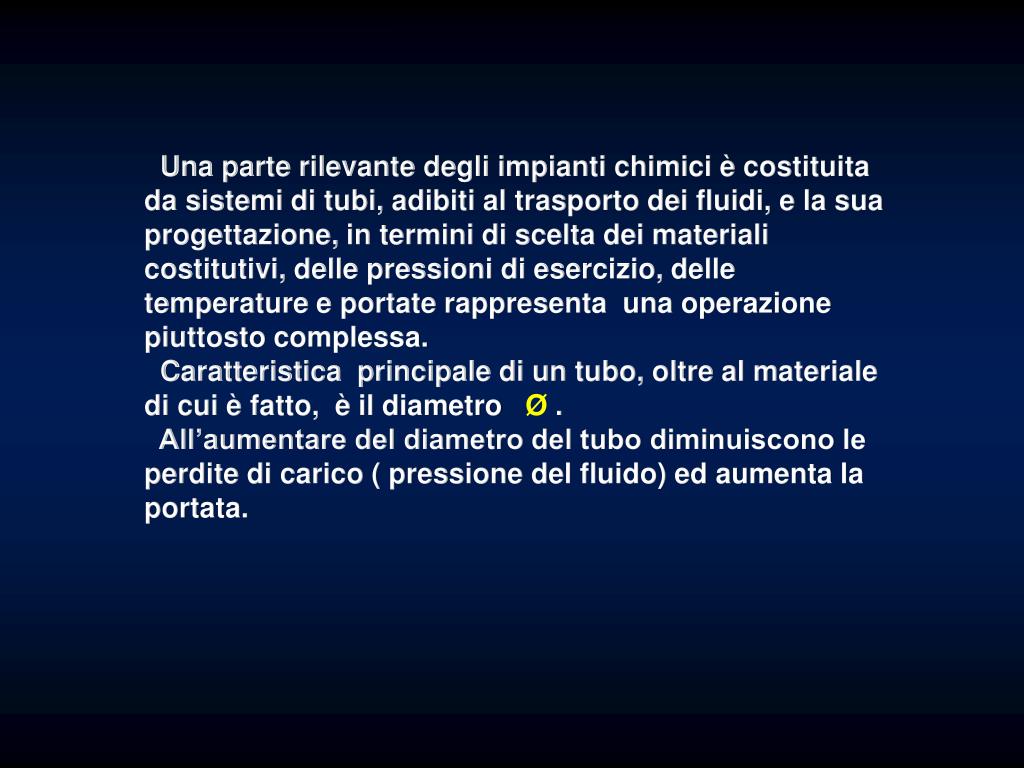

  2. Una parte rilevante degli impianti chimici è costituita da sistemi di tubi, adibiti al trasporto dei fluidi, e la sua progettazione, in termini di scelta dei materiali costitutivi, delle pressioni di esercizio, delle temperature e portate rappresenta una operazione piuttosto complessa. Caratteristica principale di un tubo, oltre al materiale di cui è fatto, è il diametro Ø. All’aumentare del diametro del tubo diminuiscono le perdite di carico ( pressione del fluido) ed aumenta la portata.

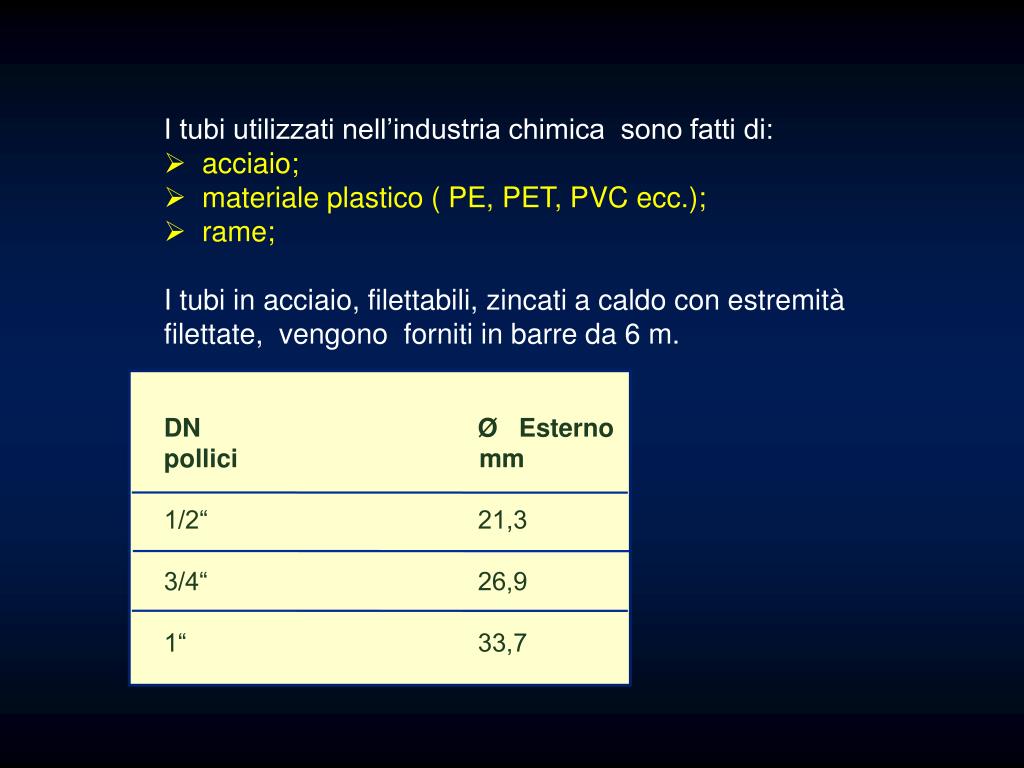

  3. I tubi utilizzati nell’industria chimica sono fatti di: • acciaio; • materiale plastico ( PE, PET, PVC ecc.); • rame; • I tubi in acciaio, filettabili, zincati a caldo con estremità filettate, vengono forniti in barre da 6 m. • DN Ø Esternopollici mm • 1/2“ 21,3 • 3/4“ 26,9 • 1“ 33,7

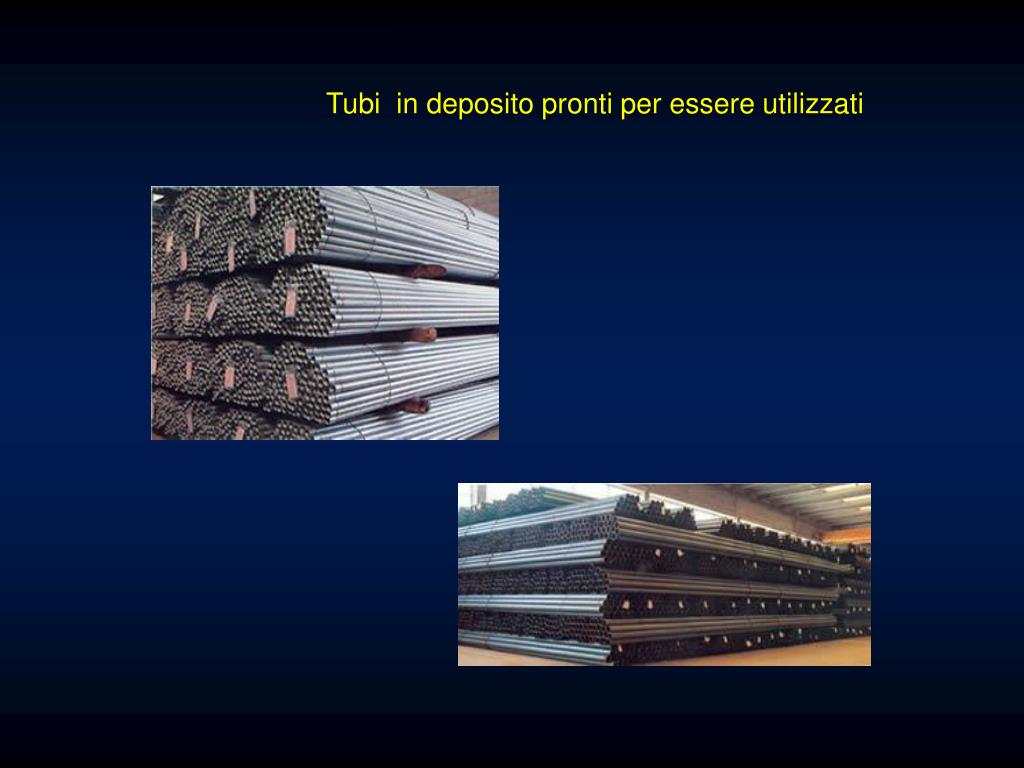

  4. Tubi in deposito pronti per essere utilizzati

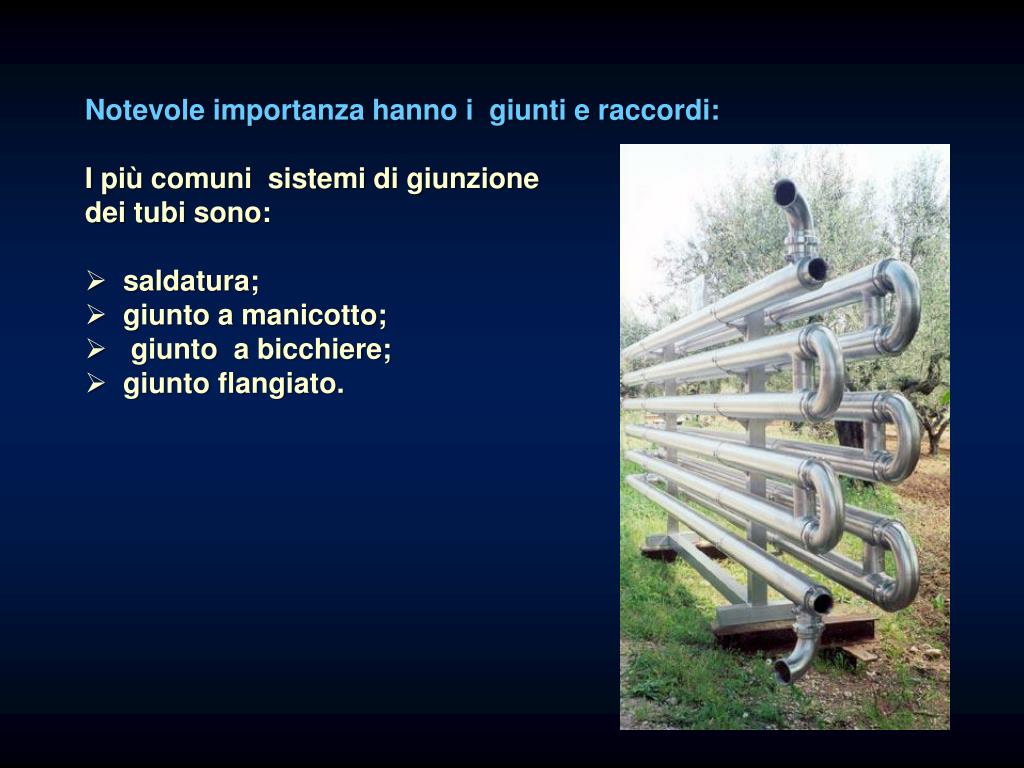

  5. Notevole importanza hanno i giunti e raccordi: • I più comuni sistemi di giunzione • dei tubi sono: • saldatura; • giunto a manicotto; • giunto a bicchiere; • giunto flangiato.

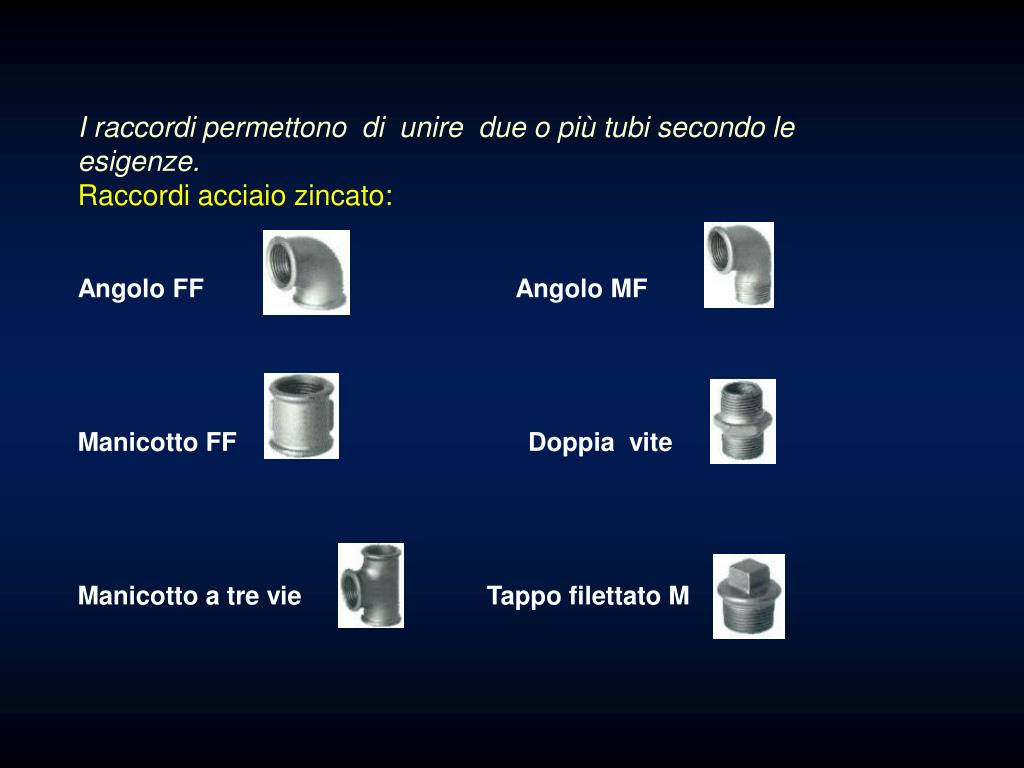

  6. I raccordi permettono di unire due o più tubi secondo le esigenze. Raccordi acciaio zincato: Angolo FF Angolo MF Manicotto FF Doppia vite Manicotto a tre vie Tappo filettato M

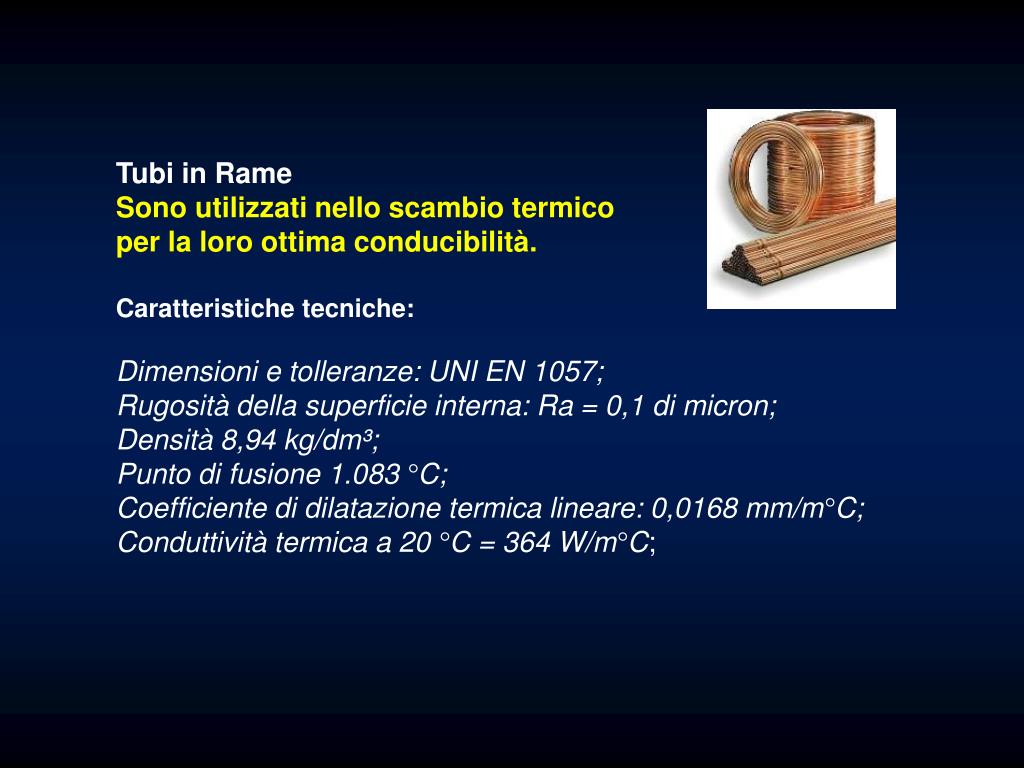

  7. Tubi in Rame Sono utilizzati nello scambio termico per la loro ottima conducibilità. Caratteristiche tecniche: Dimensioni e tolleranze: UNI EN 1057; Rugosità della superficie interna: Ra = 0,1 di micron; Densità 8,94 kg/dm³; Punto di fusione 1.083 °C; Coefficiente di dilatazione termica lineare: 0,0168 mm/m°C; Conduttività termica a 20 °C = 364 W/m°C;

  8. TUBI IN PLASTICA •  Le condotte in “polietilene”, vengono utilizzate in genere per“sistemi di tubazioni per la distribuzione dell’acqua”, nel campo della distribuzione dell’acqua per uso umano. • L’uso può essere esteso piùgeneralmente alla costruzione di reti idriche interrate per il trasporto di acqua in pressione,che oltre all’acquedottistica compendiano anche il trasporto di acque industriali e retiirrigue. • Offrono i seguenti vantaggi: • SICUREZZA (affidabilità di prodotto,tolleranza degli errori umani) • SEMPLICITA’ DI POSA (apprezzata semplicità di posa) • DURABILITÁ (elevate aspettative di durabilità anche 50 anni, • ridotta o assente manutenzione)

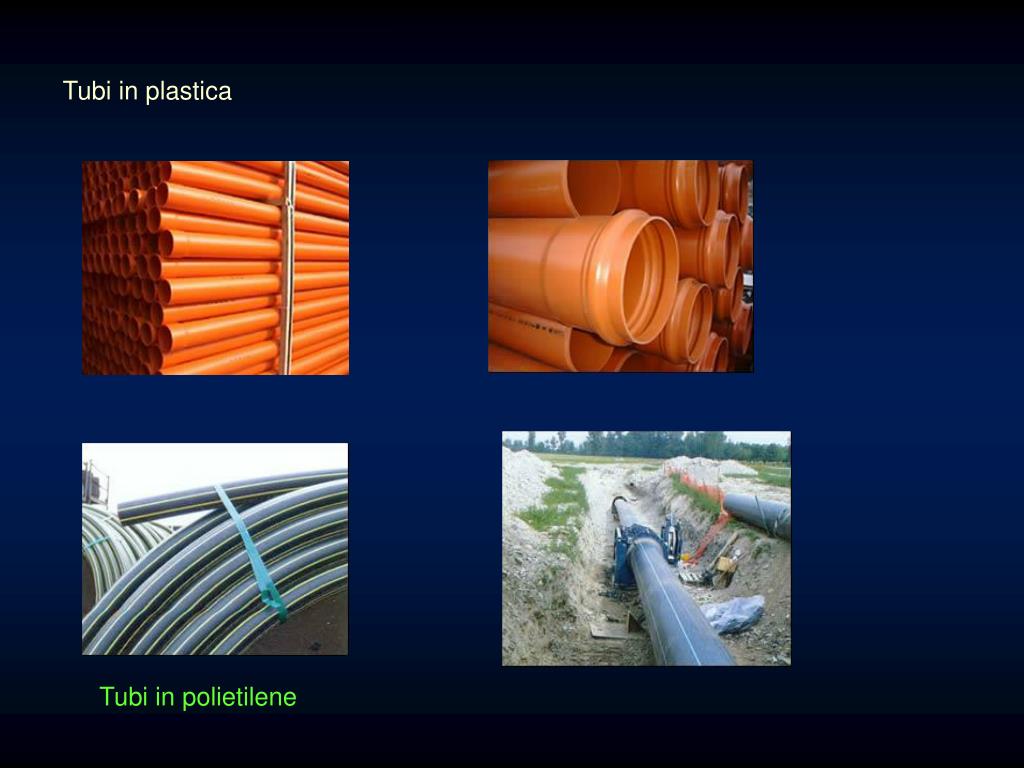

  9. Tubi in plastica Tubi in polietilene

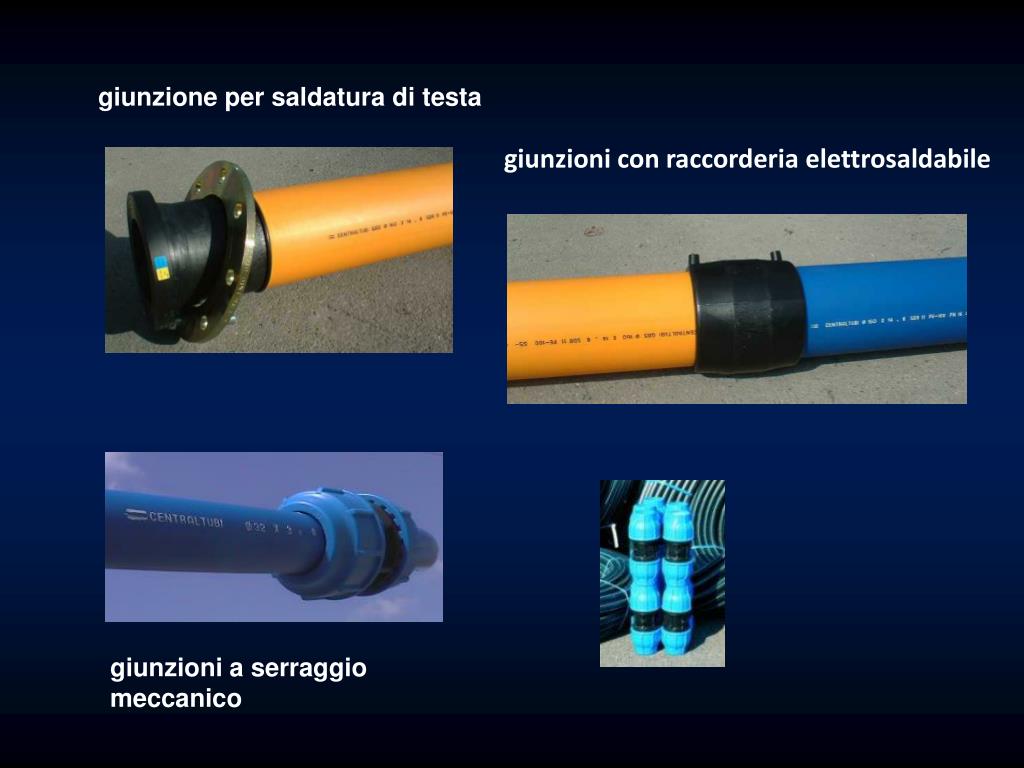

  10. giunzione per saldatura di testa giunzioni con raccorderia elettrosaldabile giunzioni a serraggio meccanico

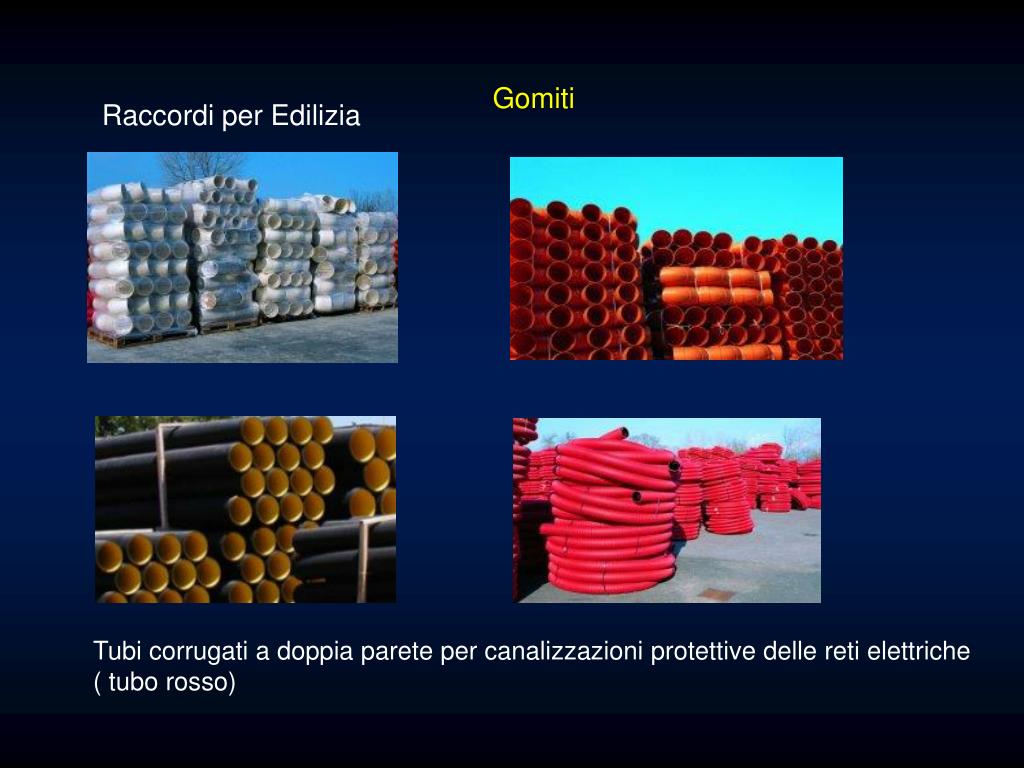

  11. Gomiti Raccordi per Edilizia Tubi corrugati a doppia parete per canalizzazioni protettive delle reti elettriche( tubo rosso)

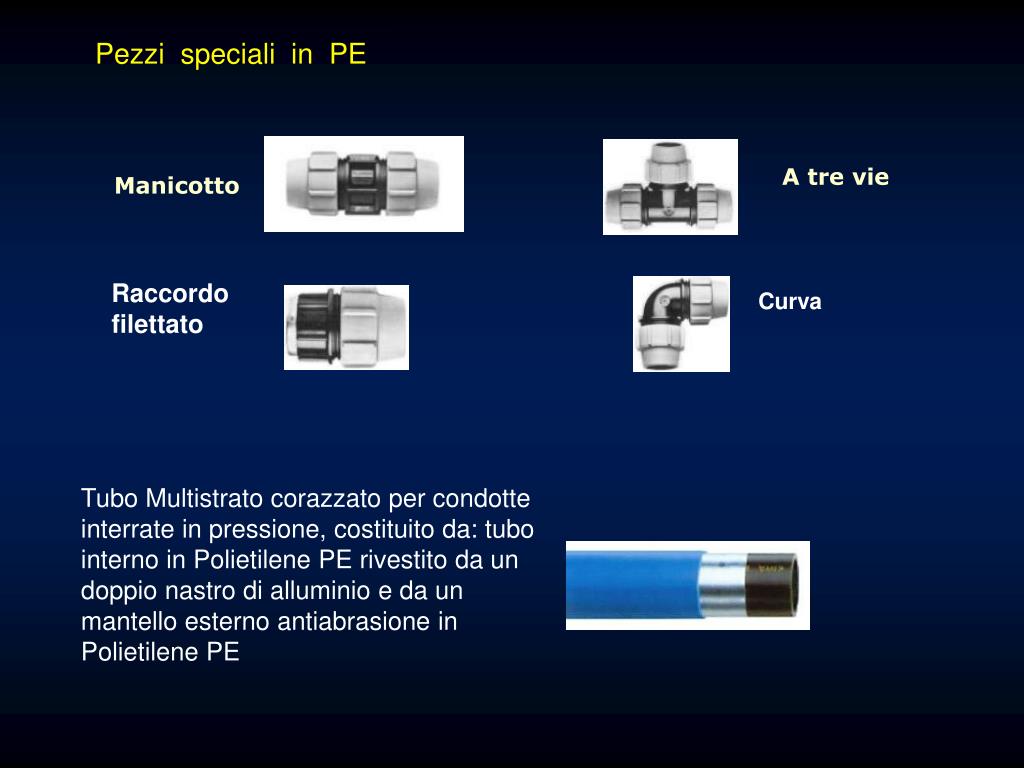

  12. Pezzi speciali in PE A tre vie Manicotto Raccordo filettato Curva Tubo Multistrato corazzato per condotte interrate in pressione, costituito da: tubo interno in Polietilene PE rivestito da un doppio nastro di alluminio e da un mantello esterno antiabrasione in Polietilene PE

  13. Condotte Stazione di pompaggio

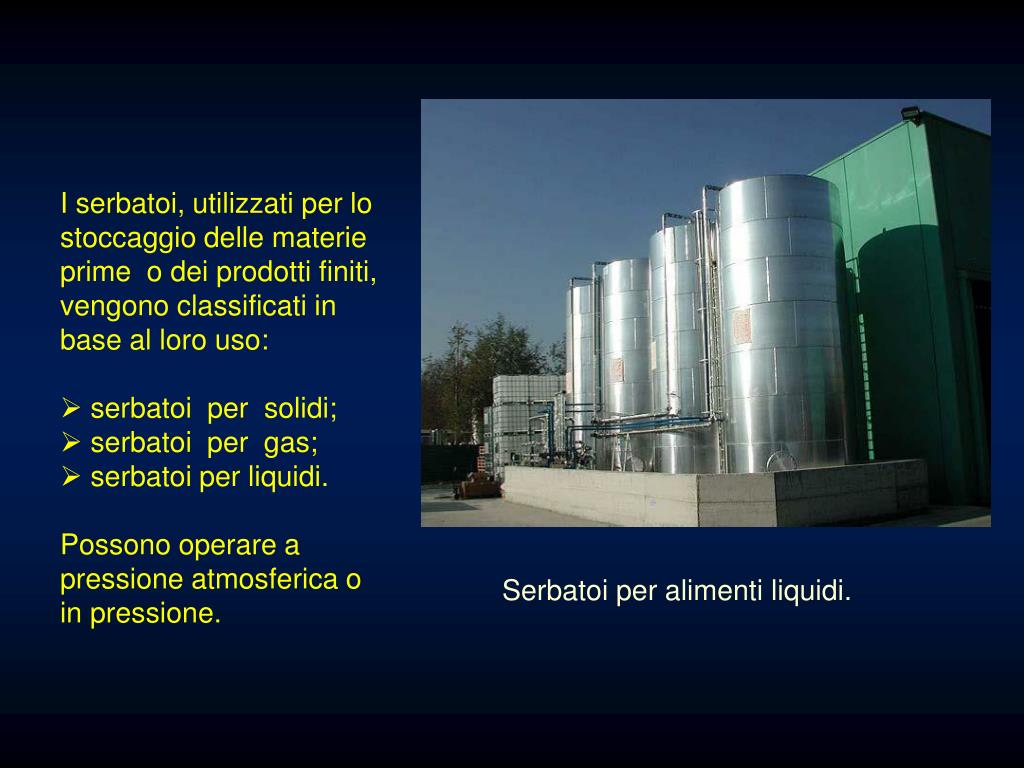

  14. I serbatoi, utilizzati per lo stoccaggio delle materie prime o dei prodotti finiti, vengono classificati in base al loro uso: • serbatoi per solidi; • serbatoi per gas; • serbatoi per liquidi. • Possono operare a pressione atmosferica o • in pressione. Serbatoi per alimenti liquidi.

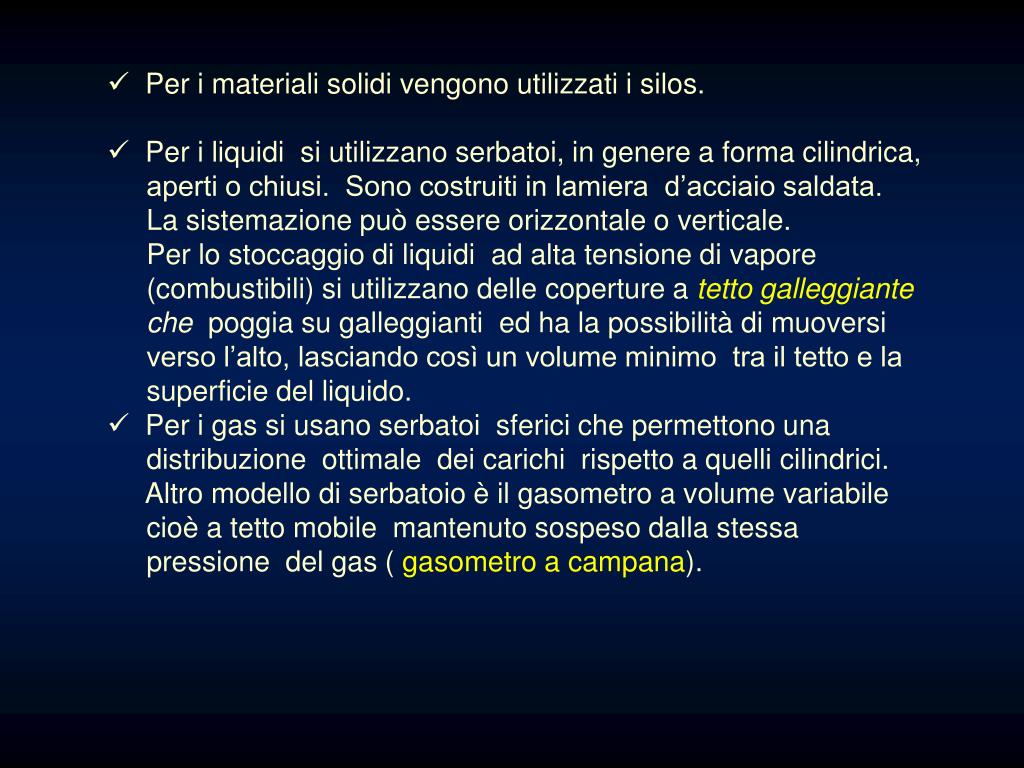

  15. Per i materiali solidi vengono utilizzati i silos. • Per i liquidi si utilizzano serbatoi, in genere a forma cilindrica, • aperti o chiusi. Sono costruiti in lamiera d’acciaio saldata. • La sistemazione può essere orizzontale o verticale. • Per lo stoccaggio di liquidi ad alta tensione di vapore • (combustibili) si utilizzano delle coperture a tetto galleggiante • chepoggia su galleggianti ed ha la possibilità di muoversi • verso l’alto, lasciando così un volume minimo tra il tetto e la • superficie del liquido. • Per i gas si usano serbatoi sferici che permettono una • distribuzione ottimale dei carichi rispetto a quelli cilindrici. • Altro modello di serbatoio è il gasometro a volume variabile • cioè a tetto mobile mantenuto sospeso dalla stessa • pressione del gas ( gasometro a campana).

  16. Serbatoi Petrolchimica

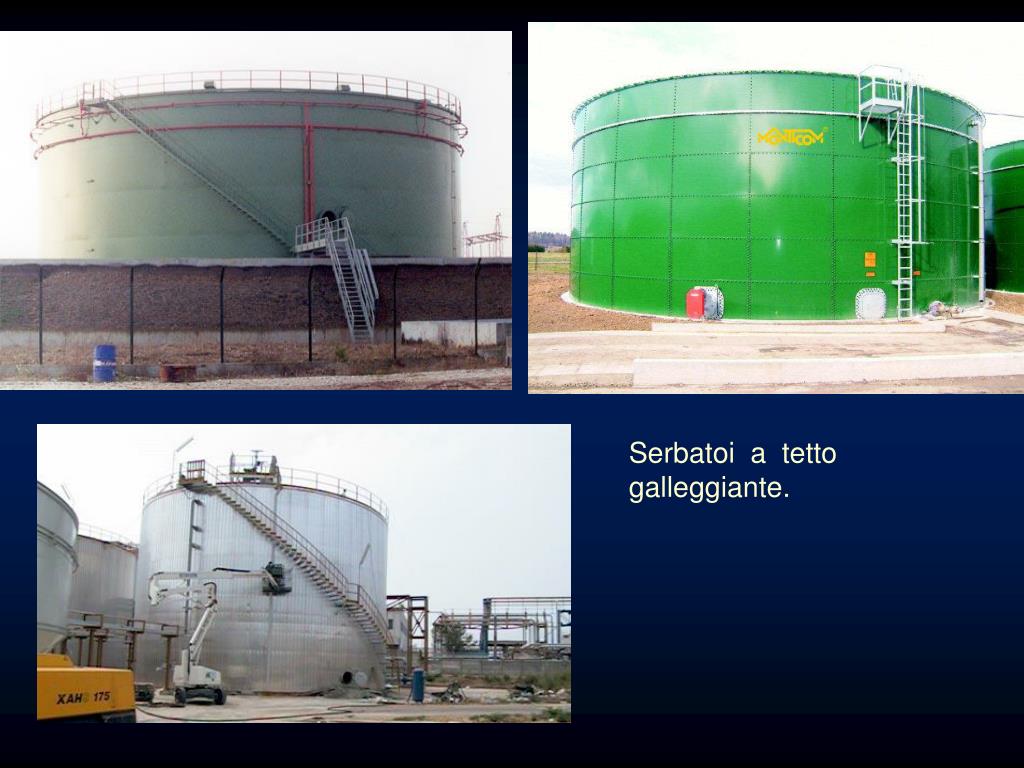

  17. Serbatoi a tetto galleggiante.

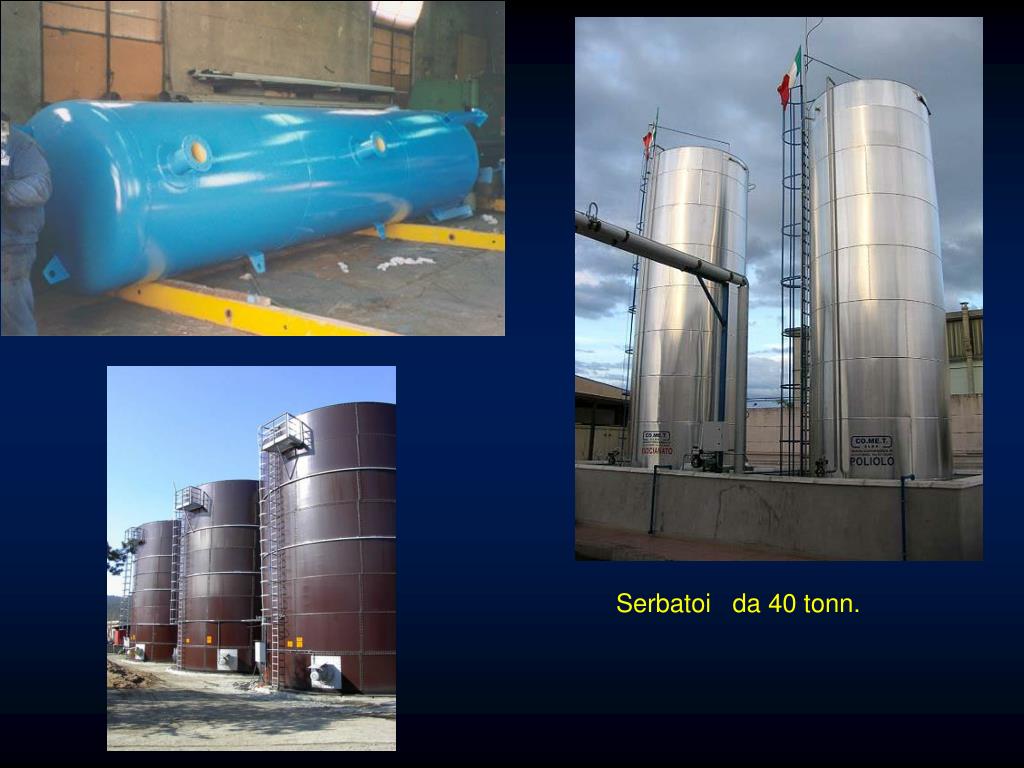

  18. Serbatoi da 40 tonn.

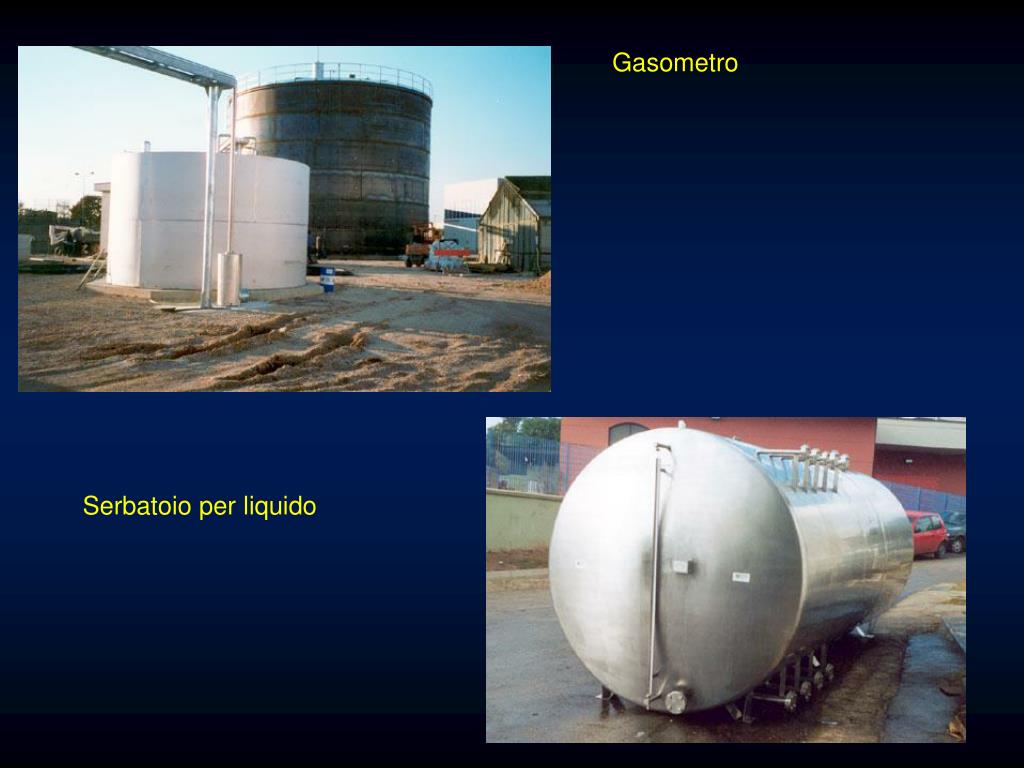

  19. Gasometro Serbatoio per liquido

  20. Reattori

  21. Serbatoi per l’industria alimentare ( vino, olio, latte).
