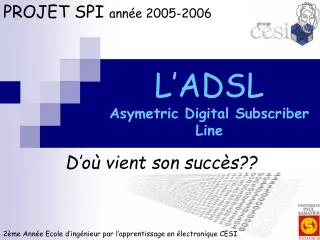

  1. L’ADSLAsymetric Digital Subscriber Line PROJET SPI année 2005-2006 D’où vient son succès?? 2ème Année Ecole d’ingénieur par l’apprentissage en électronique CESI

  2. L’ADSLPROJET SPIannée 2005-2006 PLAN • « Qu’est ce que l’ADSL? Pourquoi en parler? » - Carte d’identité, - Historique, - Marché, état des lieux. • Les systèmes de transmissions • La technologie ADSL • Les évolutions de l’ADSL • Conclusion

  3. Signification: «Asymetric Digital Subscriber Line» Ou: «Ligne d'abonné numérique à débit asymétrique» L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Canal montant (Moyen débit) Canal descendant (Haut débit) Canal de téléphonie LIGNE TELEPHONIQUE Carte d’identité Un moyen de communication performant NOMADSL 1995 Date de naissance: Traduction officielle: « Raccordement numérique asymétrique » Ou: « liaison numérique à débit asymétrique » Définition: Forme d’xDSL utilisant les lignes téléphoniques déjà existantes

  4. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Différence entre les technologies xDSL: • La vitesse et la distance maximale de transmission HDSL, SDSL, ADSL, VDSL. • La variation de débit entre le flux montant et le flux descendant (caractère symétrique ou non de la liaison)

  5. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Historique But initial: recevoir la télévision par le réseau téléphonique classique. Evolution: pouvoir naviguer rapidement sans occuper une ligne téléphonique. 1995: Première apparition • Un canal téléphonique (raccordement analogique). • Un canal montant (capacité max de 800 kbits/s). • Un canal descendant (débit max de 8Mbits/s). 1998:Normalisation du Modem 56 Kbits/s. 1999: Phénomène de l'ADSL en France.

  6. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Source : Journal du net Marchés En 2005 plus d’un foyer sur quatre est connecté au haut débit

  7. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL USA Marchés France

  8. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Chiffres mai 2005 Journal du Net Marchés Le succès de l’ADSL en grande partie due à la guerre des FAI

  9. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL PLAN • « Qu’est ce que l’ADSL? Pourquoi en parler? » • Les systèmes de transmissions - Schéma complet de communication - Principe de fonctionnement du RTC - Principe de la communication par modem analogique • La technologie ADSL • Les évolutions de l’ADSL • Conclusion

  10. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Abonné DSLam DSLam Abonné Schéma complet de communication SUITE DU RESEAU RTC Broadband Access Server Réseau web CL BAS DSLam ATM Mux, filtre et Modem Boucle locale Abonné Splitter Réseau éthernet Du FAI Câble de cuivre Fibre optique FAI Modem

  11. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Fonctionnement du RTC • La bande passante réservée pour téléphoner : 4kHz Voix Hz 300 3400

  12. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Fonctionnement du RTC • Bande passante d’un fil cuivré compte tenu de la longueur de la boucle locale . Abonnés Abonné Abonné Abonné Abonné Abonnés Abonné Centre téléphonique local Abonné

  13. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Fonctionnement du RTC • Exemple d’une communication entre Toulouse et Labège Toulouse Labège Abonné Abonné Centre téléphonique local Centre téléphonique local CAA (centre de ratachement à autonomie d’acheminement)

  14. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Abonné DSLam DSLam Abonné Schéma complet de communication SUITE DU RESEAU RTC Broadband Access Server Réseau web CL BAS DSLam ATM Mux, filtre et Modem Abonné Splitter Réseau éthernet Du FAI FAI Modem

  15. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Principe de la communication par modem analogique • Le modem analogique • Sans modulation : 6800 bit/s (2 x 3400 Hz) • Grâce à la modulation QAM : 56kbit/s

  16. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL PLAN • « Qu’est ce que l’ADSL? Pourquoi en parler? » • Les systèmes de transmissions • La technologie ADSL • Les liaisons du réseau ADSL • Le multiplexage et filtrage • Le protocole ATM • - Le modem • Les évolutions de l’ADSL • Conclusion

  17. Abonné DSLam DSLam Abonné L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Schéma complet de communication SUITE DU RESEAU RTC Broadband Access Server Réseau web CL BAS DSLam ATM Mux, filtre et Modem Abonné Splitter Réseau éthernet Du FAI FAI Modem

  18. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Ensemble des liaisons du Réseau ADSL Réseau ADSL Client ADSL / Modem Model / Dslam Dslam / Bas Bas / FAI

  19. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Réseau ADSL Cable de cuivre Interférences Basses fréquences: • Bruits impulsionnels Hautes fréquences • Affaiblissement • Distorsion de phase • Diaphonie 0.4mm < diamètre < 0.8mm Bande Passante maximale à 5Km = 1.1MHz

  20. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Réseau ADSL Multiplexage fréquentiel Spectre de puissance Données descendantes Données montantes Voix 4 20 130 1100 Fréquence(Khz) Partage de la bande passante avec EC (Echo Cancellation) Spectre de puissance Voix Données montantes Données descendantes 4 20 140 150 1100 Fréquence (Khz) Partage de la bande passante en FDM

  21. Passe bas Spectre de puissance Passe haut Fréquence(Hz) L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Réseau ADSL Le Filtrage Boucle locale Vers réseau internet Splitter DSLAM Vers RTC

  22. Utilisateur Utilisateur Données Téléphoniques Données Téléphoniques Données Internet Données Internet L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Réseau ADSL Dégroupage partiel: Dégroupage total:

  23. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Abonné DSLam DSLam Abonné Schéma complet de communication SUITE DU RESEAU RTC Broadband Access Server Réseau web CL BAS DSLam ATM Mux, filtre et Modem Abonné Splitter Réseau éthernet Du FAI FAI Modem

  24. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Les protocoles du réseau Réseau ADSL ATM (Asynchronous Transfert Mode) • Connexion :allocation VCI ou VPI • allocation des ressources nécessaires pour garantir le débit • Transfertdes données à travers le canal virtuel • Libérationde la connexion

  25. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Réseau ADSL Les protocoles du réseau : Modèle OSI ORDINATEUR 1 ORDINATEUR 2

  26. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Réseau ADSL Les protocoles du réseau: Modèle OSI et ATM

  27. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Abonné DSLam DSLam Abonné Schéma complet de communication SUITE DU RESEAU RTC Broadband Access Server Réseau web CL BAS DSLam ATM Mux, filtre et Modem Abonné Splitter Réseau éthernet Du FAI FAI Modem

  28. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Le Modem (Modulation numérique) Modulation ASK (Amplitude Shift Key) • Variation d’amplitude • Seule modulation utilisable sur fibre optique • Provoque une détérioration du rapport signal sur bruit

  29. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Le Modem (Modulation numérique) Modulation PSK (Phase Shift Key) • Code binaire = une valeur de la phase de la porteuse

  30. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Le Modem (Modulation numérique) Modulation QAM (Quadrature Amplitude Modulation)

  31. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Le Modem (Modulation numérique) Modulation QAM (Quadrature Amplitude Modulation) 4 QAM 16 QAM 32 QAM 64 QAM

  32. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Le Modem (Modulation numérique) Modulation DMT (Discret Multi-Tone)

  33. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Le Modem (Modulation numérique) Modulation DMT et type de modulation QAM

  34. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL L’UPSTREAM représente 32 canaux, soit un débit maximum théorique de 2,048Mbps (4k*2*8*32). Le DOWNSTREAM représente 218 canaux soit un débit maximum théorique de 13,952Mbps(218*4k*2*8). Le Modem (Modulation numérique) Débit maximal théorique Nyquist-Shannon : « Un signal ayant un largeur de bande B peut changer d’état à une vitesse maximum de 2B. ».

  35. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Sur débit de 16 octets Charge utile de 224 octets Mot de code RS (240, 224) Codage Reed Solomon: Les différents codages utilisés • Permet de corriger les erreurs dus à la transmission

  36. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL Les différents codages utilisés Exemple: La somme simple : 18 + 16 + 09 = 43 Valeur de l’erreur 43-30=13 La somme pondérée : 18*1+16*2+09*3=77 Rang de l’erreur (77-64)/13=1

  37. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL S 1 Bn Bn-2 Bn-1 Entrée S 2 Les différents codages utilisés Codage convolutif : • Un codeur convolutif est réalisé à partir de registres à décalage. S1=Bn + Bn-1 + Bn-2 S2=Bn + Bn-2

  38. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL PLAN • « Qu’est ce que l’ADSL? Pourquoi en parler? » • Les systèmes de transmissions • La technologie ADSL • Les évolutions de l’ADSL L’ADSL2+ La VDSL • Conclusion

  39. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL L’ADSL 2+ Les intérêts :

  40. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL L’ADSL 2+ Les équipements nécessaires: Modem compatible ADSL 2+ DSLAM compatible ADSL 2+

  41. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL La VDSL (Very High Bit Rate DSL) • Débits:  13 à 55 Mbps en descendant  1.5 à 6 Mbps en ascendant  34 Mbps dans les 2 sens • Limites de l’ADSL atteintes: •  nouvelle technologie  Fibres optiques

  42. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Qu’est ce que l’ADSL? Les systèmes de transmission La technologie ADSL Les évolutions de l’ADSL La VDSL 2 • Technologie permettant un débit de 100Mbps dans les 2 sens. • Nouvelles applications:  TVHD multi postes, vidéo à la demande  Visioconférence  VoIP Quelle utilité pour les particuliers?

  43. L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 L’ADSLPROJET SPIannée 2005-2006 Conclusion D’où vient son succès? • Répond à l’infrastructure française • Technologie peu couteuse • Multiplication des applications (téléphonie, télévision) • Souplesse d’utilisation

  44. L’ADSLAsymetric Digital Subscriber Line PROJET SPI année 2005-2006 Merci de votre attention 2ème Année Ecole d’ingénieur par l’apprentissage en électronique CESI

  45. Technologie VDSL et VDSL2 Sous répartiteur local Abonné DSLAM Abonné DSLAM secondaire Abonné Cuivre Fibre optique

  46. Comparaison ADSL 2+ VDSL VDSL2
