  1. NAGIOS Administration Réseau/Système Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 1

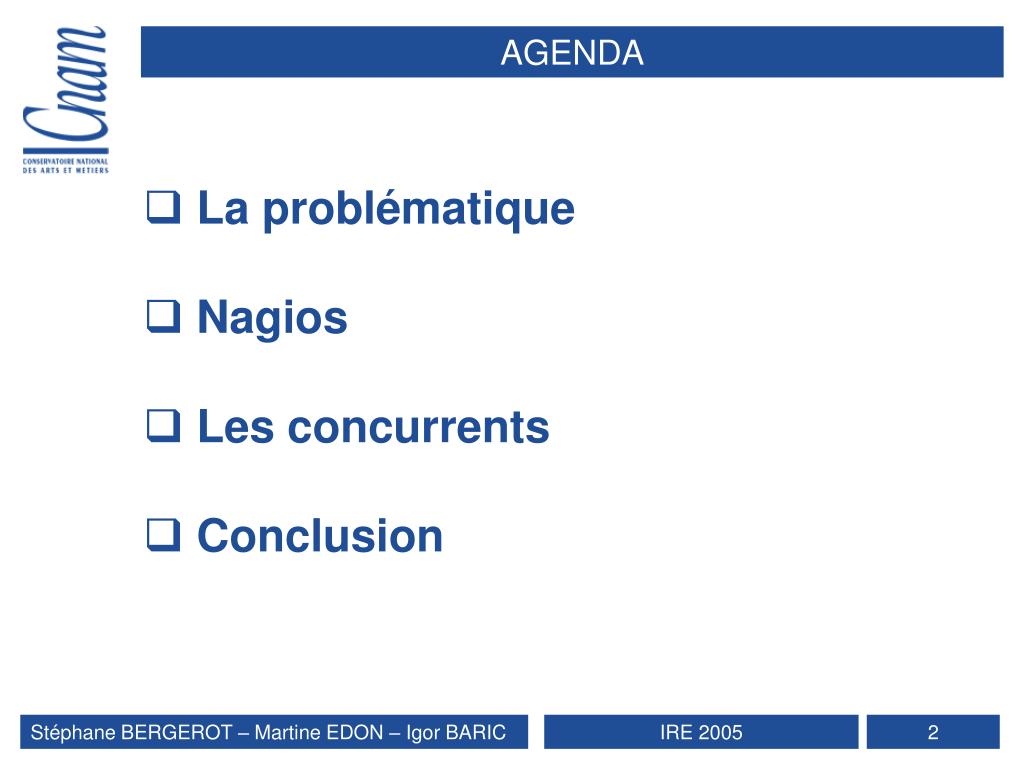

  2. AGENDA • La problématique • Nagios • Les concurrents • Conclusion Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 2

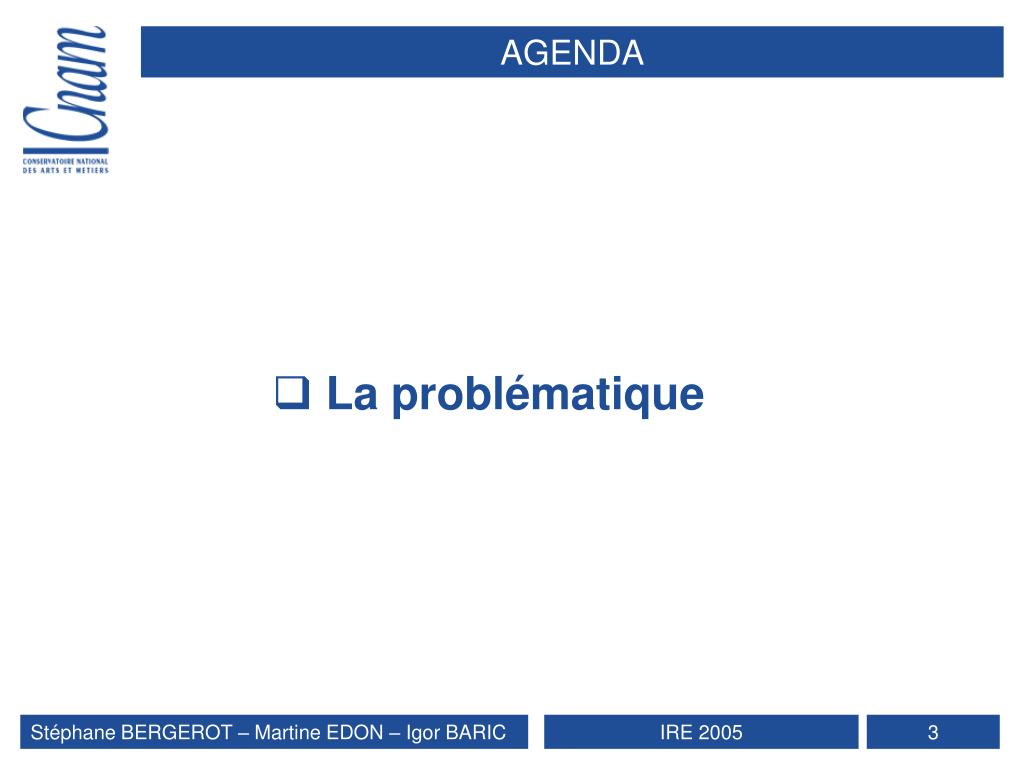

  3. AGENDA • La problématique Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 3

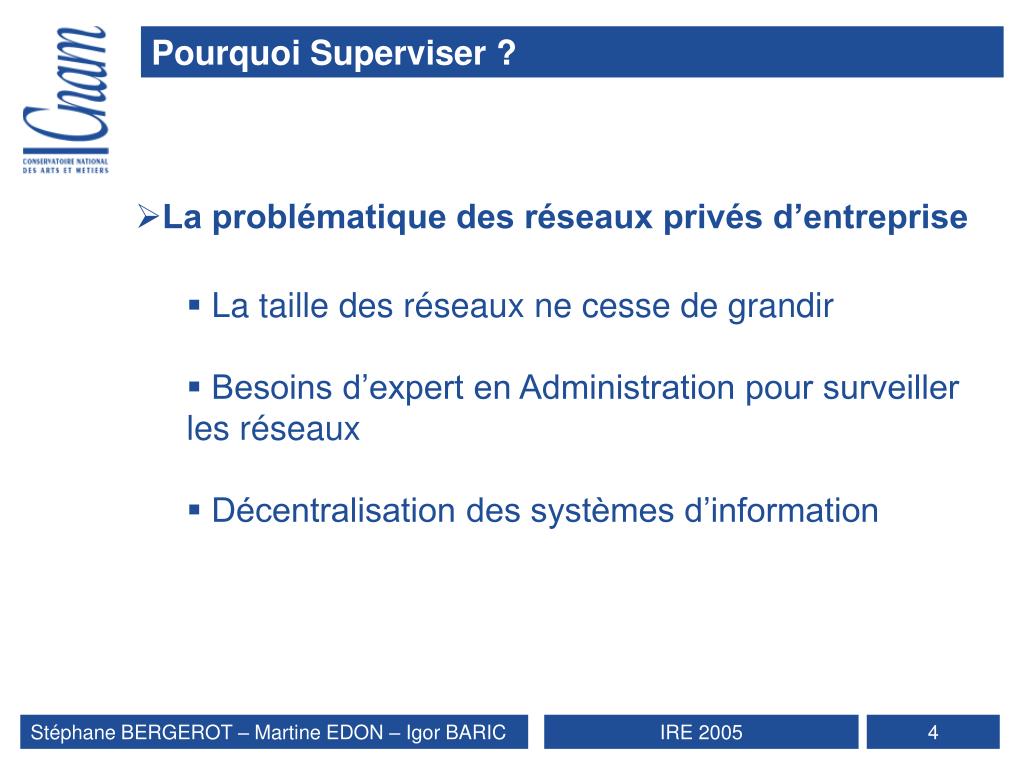

  4. Pourquoi Superviser ? • La problématique des réseaux privés d’entreprise • La taille des réseaux ne cesse de grandir • Besoins d’expert en Administration pour surveiller les réseaux • Décentralisation des systèmes d’information Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 4

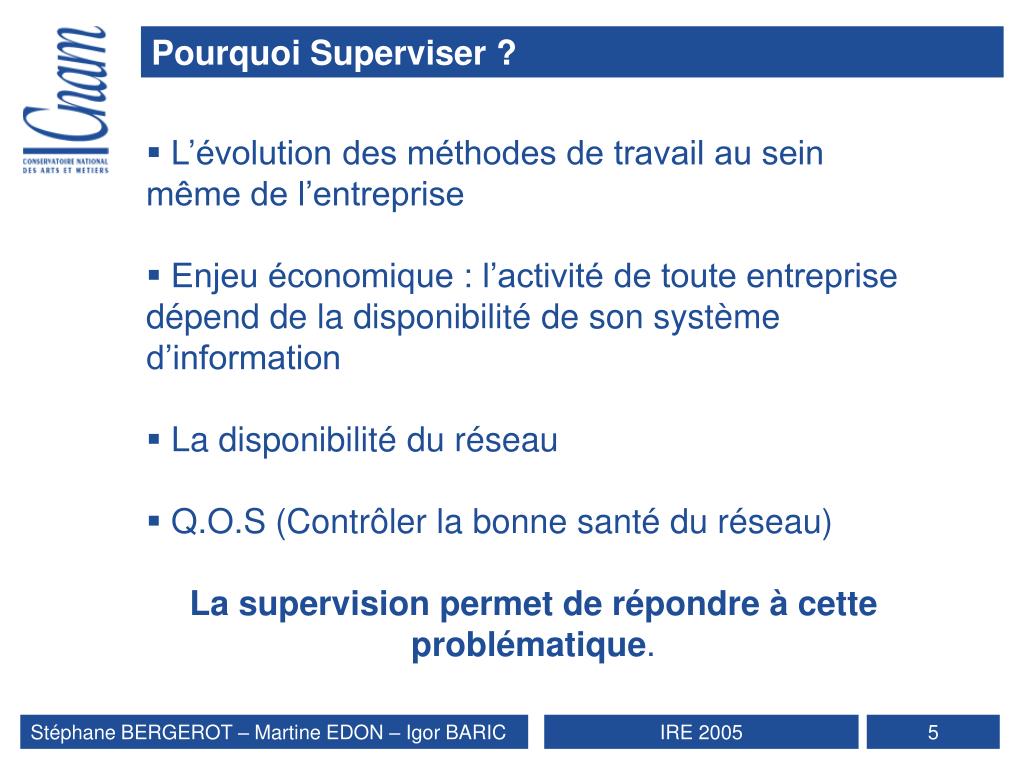

  5. Pourquoi Superviser ? • L’évolution des méthodes de travail au sein même de l’entreprise • Enjeu économique : l’activité de toute entreprise dépend de la disponibilité de son système d’information • La disponibilité du réseau • Q.O.S (Contrôler la bonne santé du réseau) • La supervision permet de répondre à cette problématique. Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 5

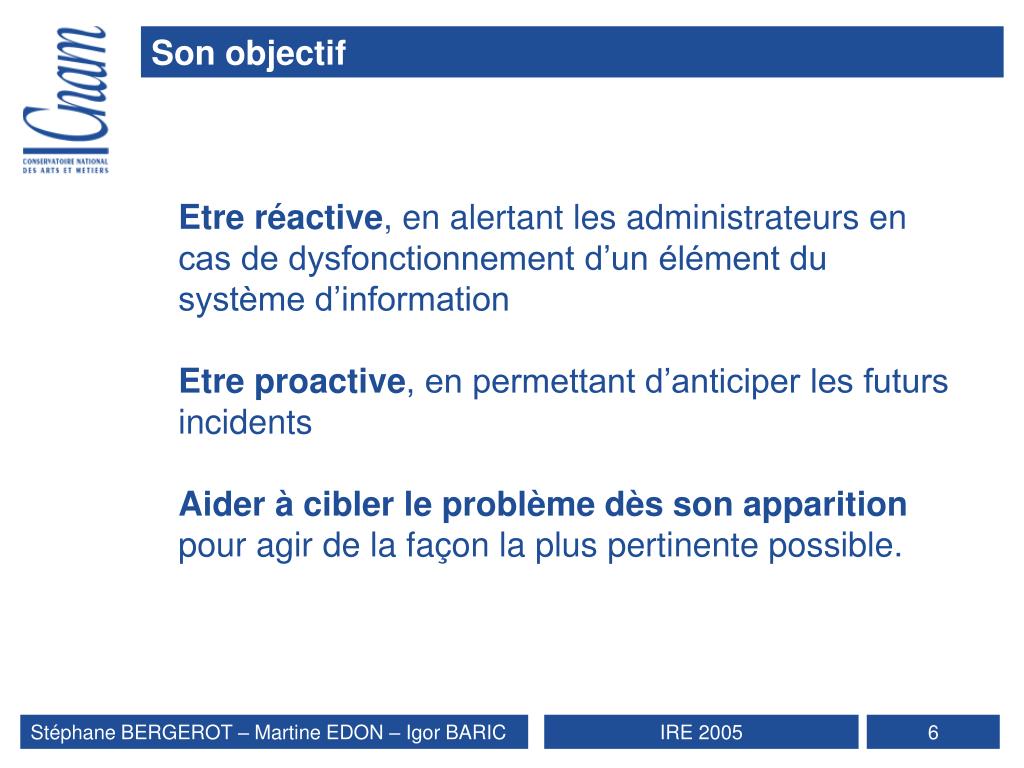

  6. Son objectif • Etre réactive, en alertant les administrateurs en cas de dysfonctionnement d’un élément du système d’information • Etre proactive, en permettant d’anticiper les futurs incidents • Aider à cibler le problème dès son apparition pour agir de la façon la plus pertinente possible. Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 6

  7. Missions et domaines • Les missions principales S’assurer de l’état des systèmes et services Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 7

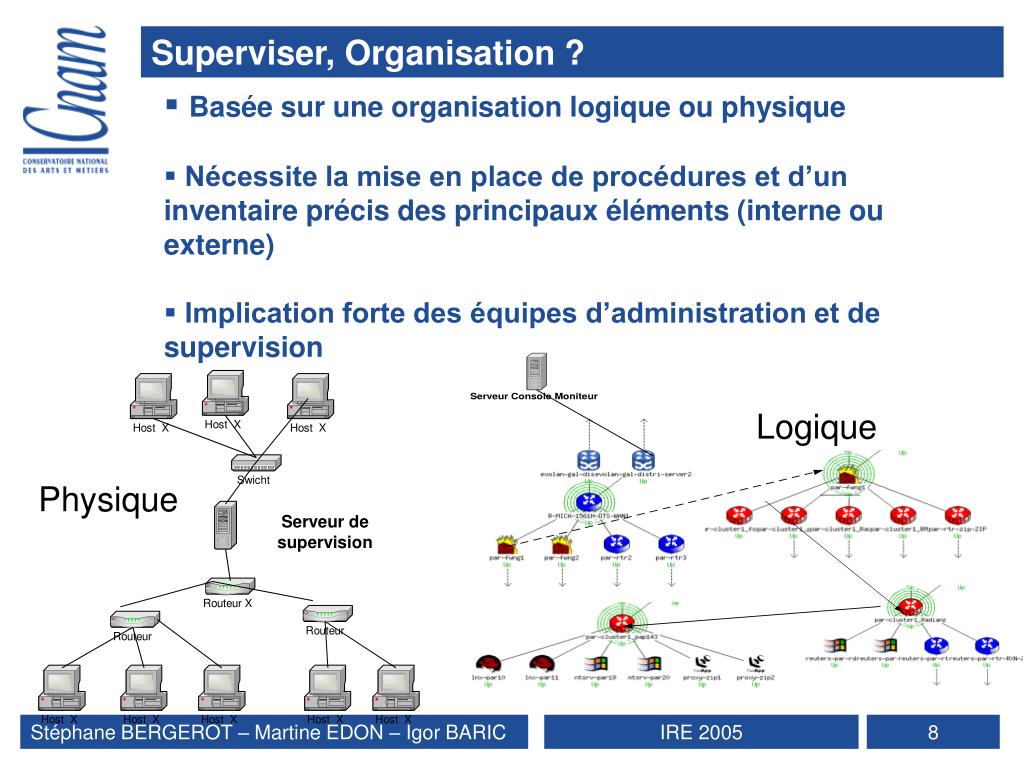

  8. Superviser, Organisation ? • Basée sur une organisation logique ou physique • Nécessite la mise en place de procédures et d’un inventaire précis des principaux éléments (interne ou externe) • Implication forte des équipes d’administration et de supervision Logique Physique Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 8

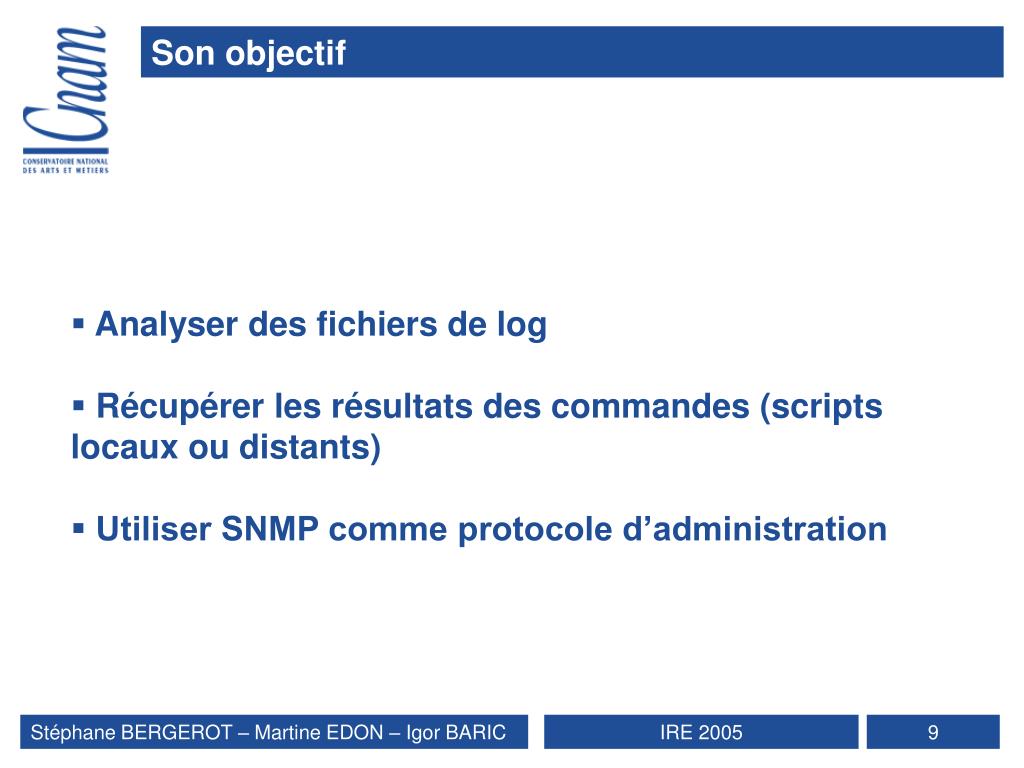

  9. Son objectif • Analyser des fichiers de log • Récupérer les résultats des commandes (scripts locaux ou distants) • Utiliser SNMP comme protocole d’administration Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 9

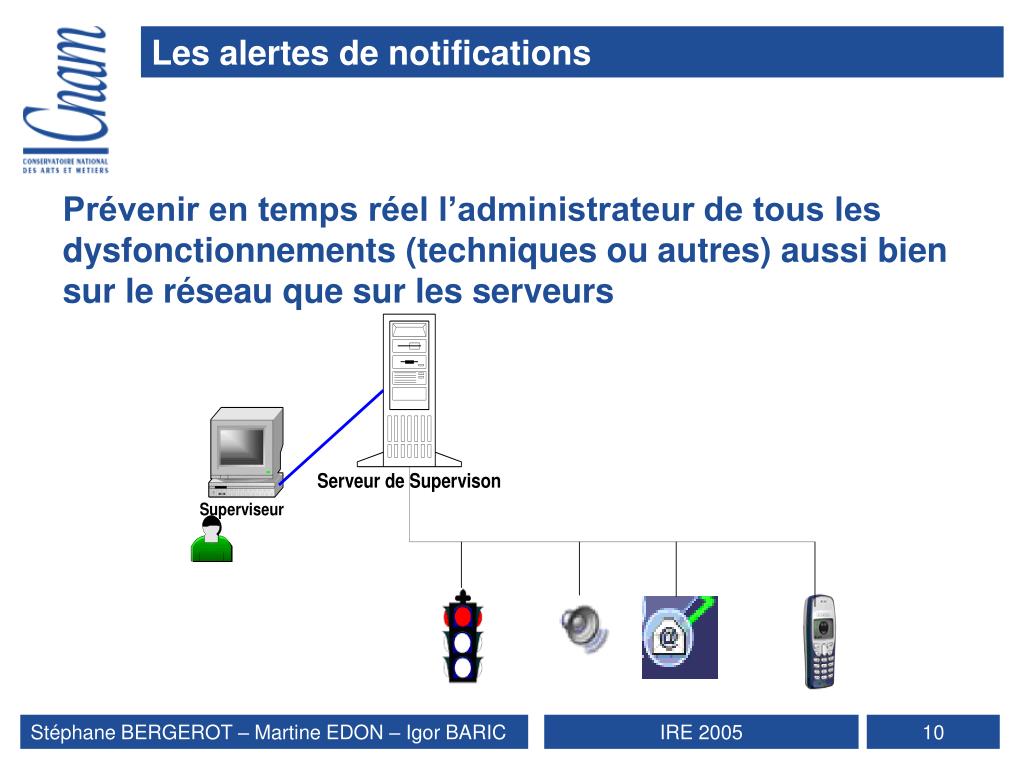

  10. Les alertes de notifications Prévenir en temps réel l’administrateur de tous les dysfonctionnements (techniques ou autres) aussi bien sur le réseau que sur les serveurs Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 10

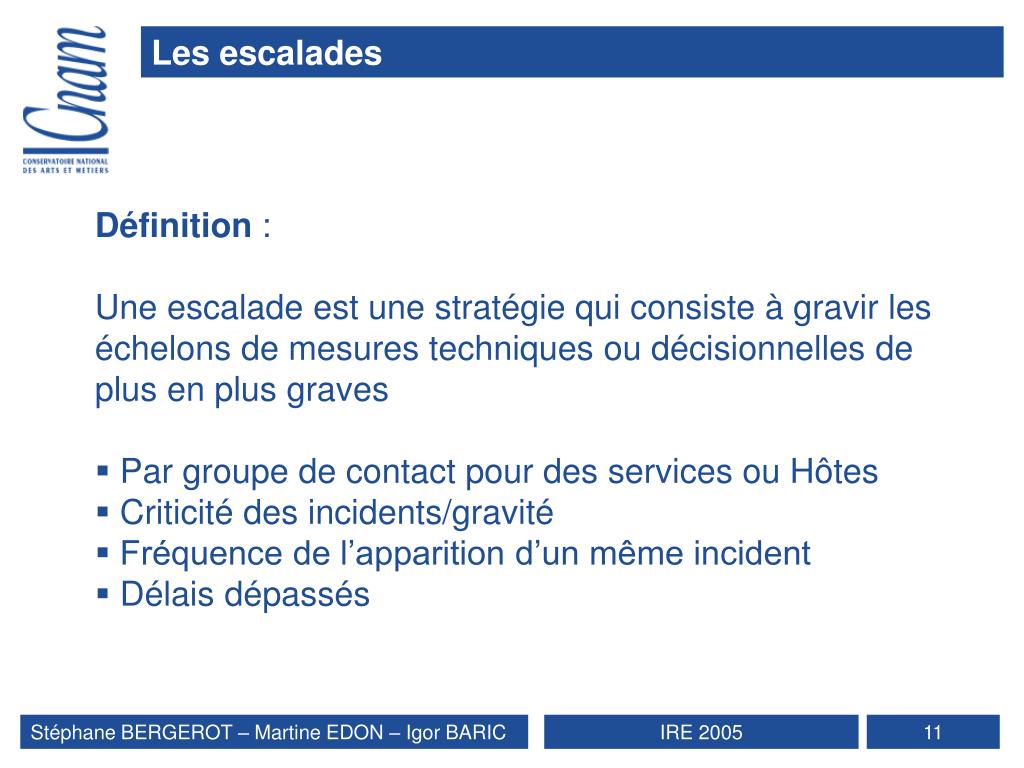

  11. Les escalades • Définition : • Une escalade est une stratégie qui consiste à gravir les • échelons de mesures techniques ou décisionnelles de plus en plus graves • Par groupe de contact pour des services ou Hôtes • Criticité des incidents/gravité • Fréquence de l’apparition d’un même incident • Délais dépassés Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 11

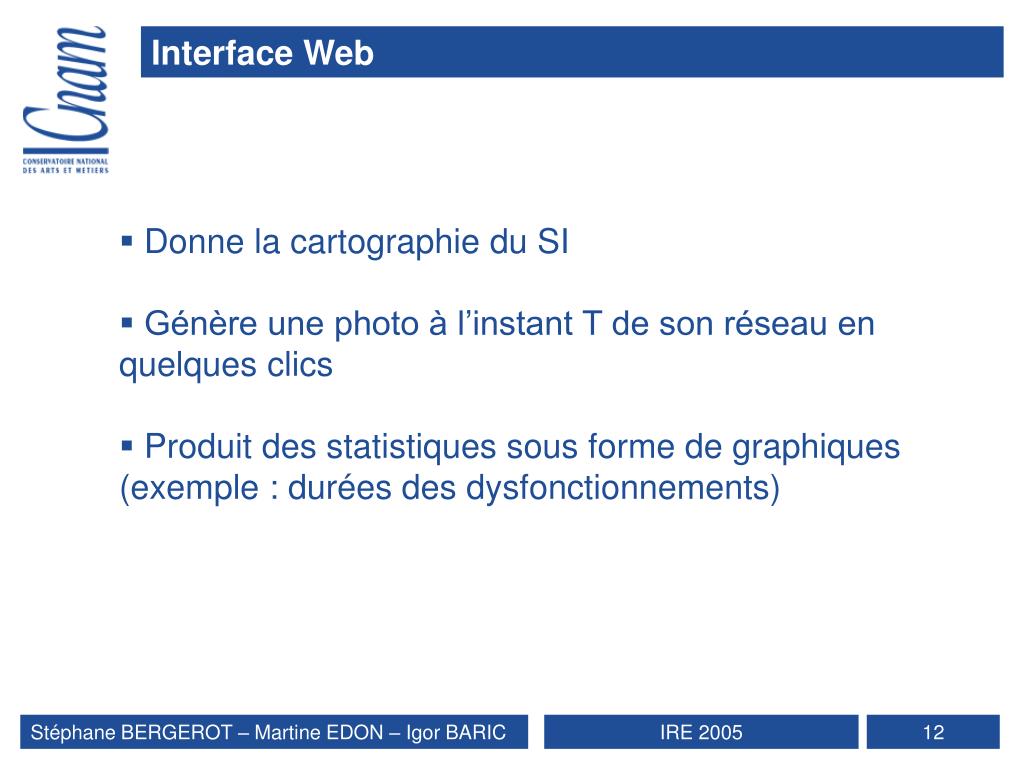

  12. Interface Web • Donne la cartographie du SI • Génère une photo à l’instant T de son réseau en quelques clics • Produit des statistiques sous forme de graphiques (exemple : durées des dysfonctionnements) Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 12

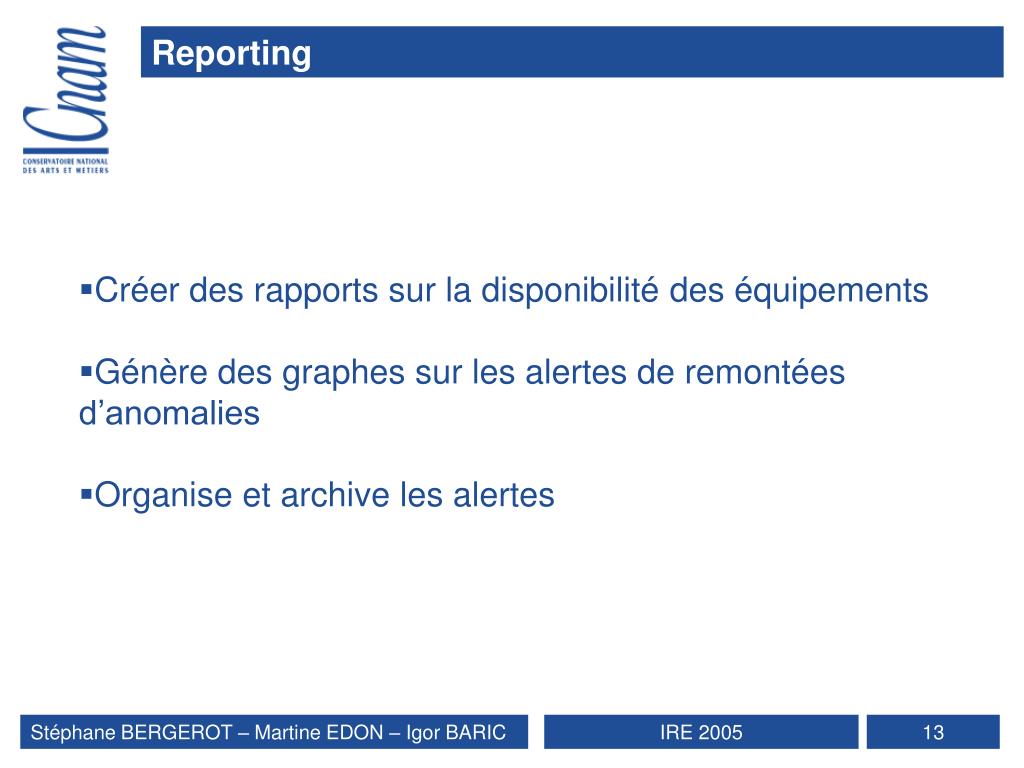

  13. Reporting • Créer des rapports sur la disponibilité des équipements • Génère des graphes sur les alertes de remontées d’anomalies • Organise et archive les alertes Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 13

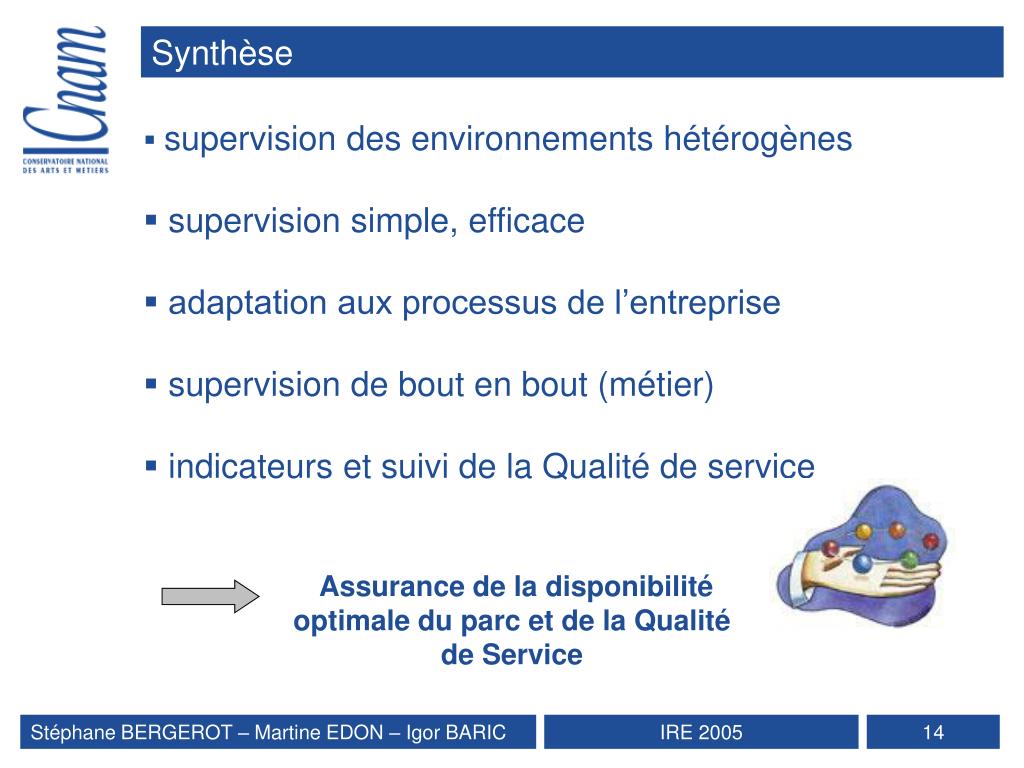

  14. Synthèse • supervision des environnements hétérogènes • supervision simple, efficace • adaptation aux processus de l’entreprise • supervision de bout en bout (métier) • indicateurs et suivi de la Qualité de service Assurance de la disponibilité optimale du parc et de la Qualité de Service Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 14

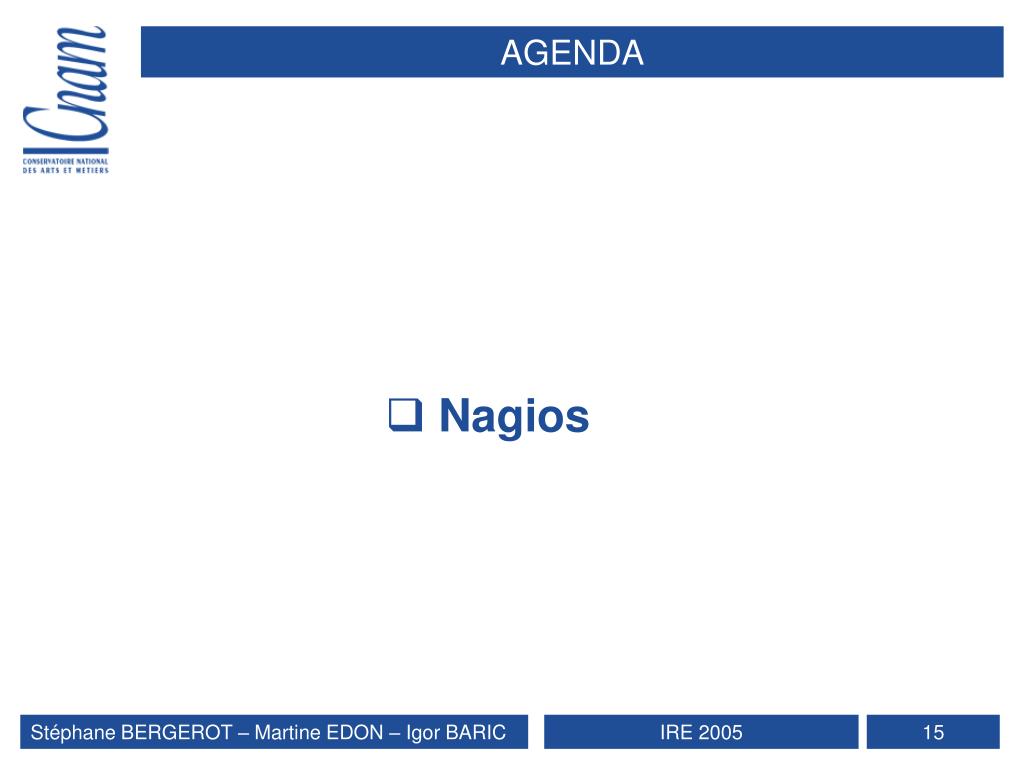

  15. AGENDA • Nagios Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 15

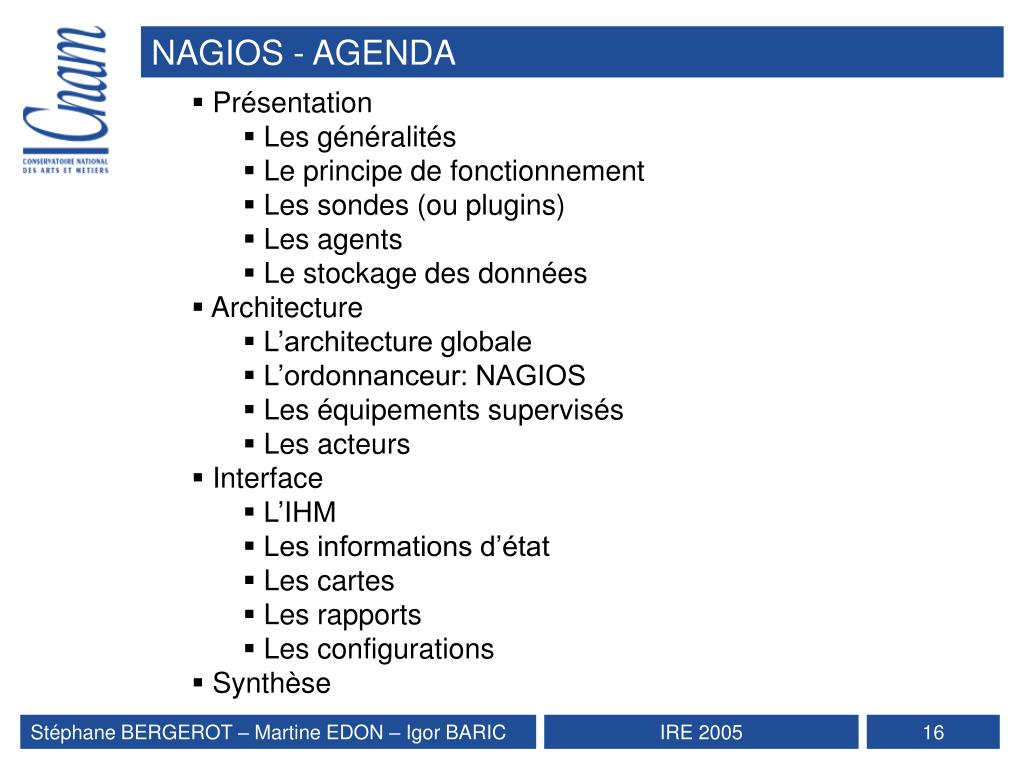

  16. NAGIOS - AGENDA • Présentation • Les généralités • Le principe de fonctionnement • Les sondes (ou plugins) • Les agents • Le stockage des données • Architecture • L’architecture globale • L’ordonnanceur: NAGIOS • Les équipements supervisés • Les acteurs • Interface • L’IHM • Les informations d’état • Les cartes • Les rapports • Les configurations • Synthèse Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 16

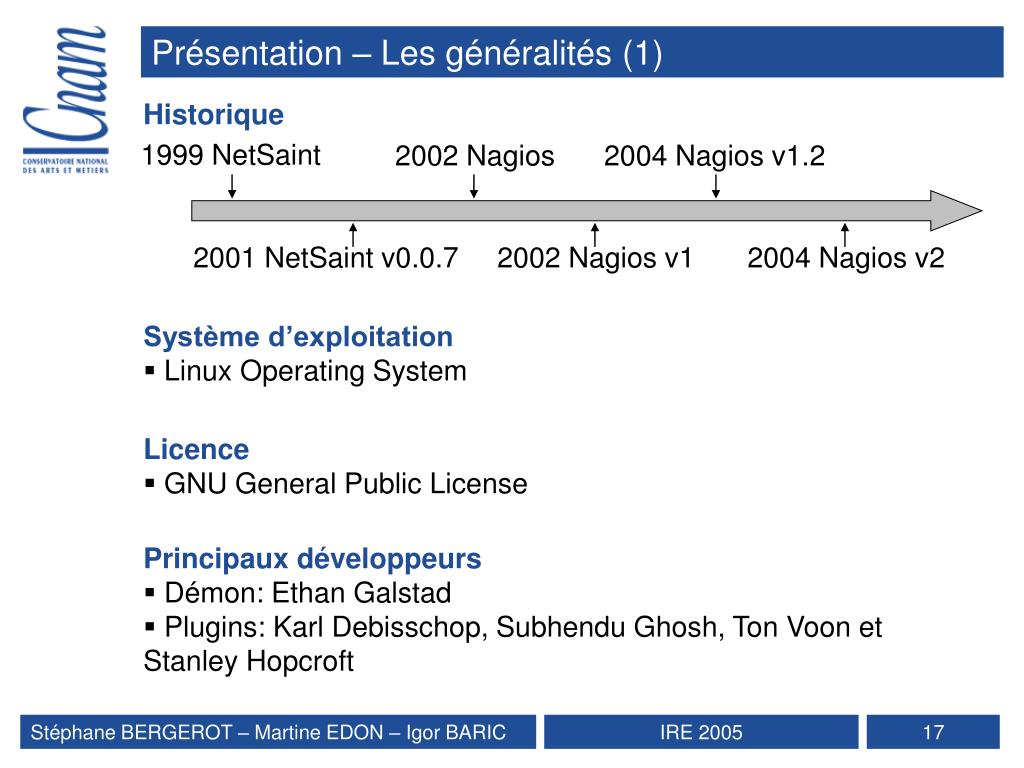

  17. Présentation – Les généralités (1) Historique 1999 NetSaint 2002 Nagios 2004 Nagios v1.2 2001 NetSaint v0.0.7 2002 Nagios v1 2004 Nagios v2 • Système d’exploitation • Linux Operating System • Licence • GNU General Public License • Principaux développeurs • Démon: Ethan Galstad • Plugins: Karl Debisschop, Subhendu Ghosh, Ton Voon et Stanley Hopcroft Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 17

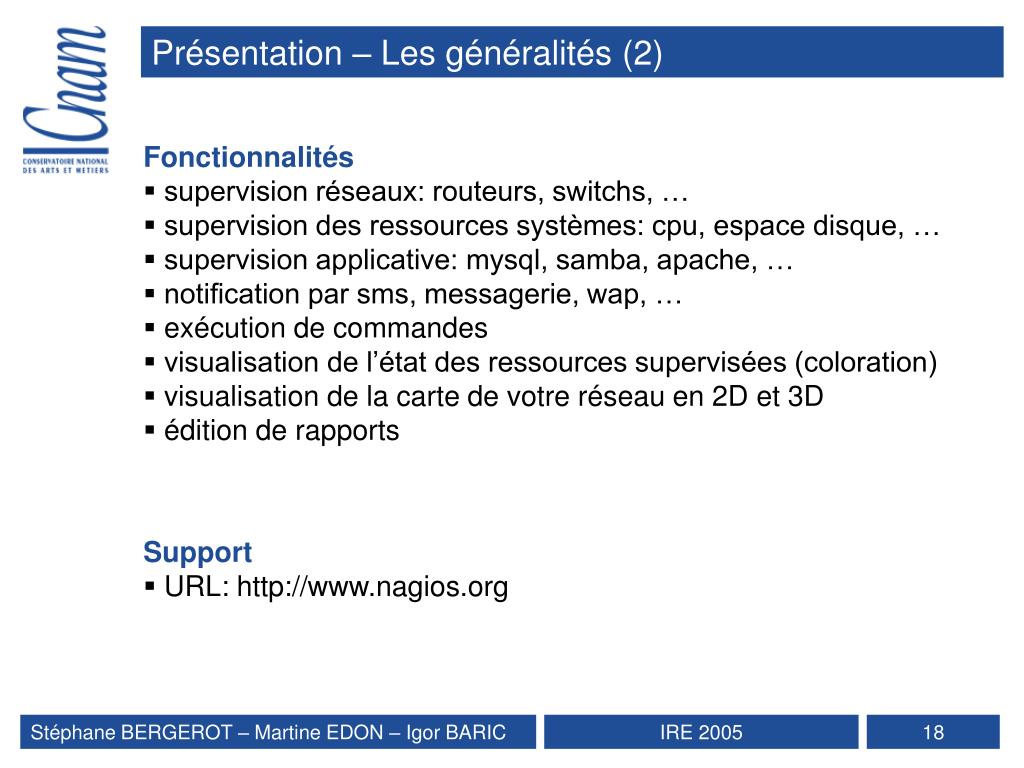

  18. Présentation – Les généralités (2) • Fonctionnalités • supervision réseaux: routeurs, switchs, … • supervision des ressources systèmes: cpu, espace disque, … • supervision applicative: mysql, samba, apache, … • notification par sms, messagerie, wap, … • exécution de commandes • visualisation de l’état des ressources supervisées (coloration) • visualisation de la carte de votre réseau en 2D et 3D • édition de rapports • Support • URL: http://www.nagios.org Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 18

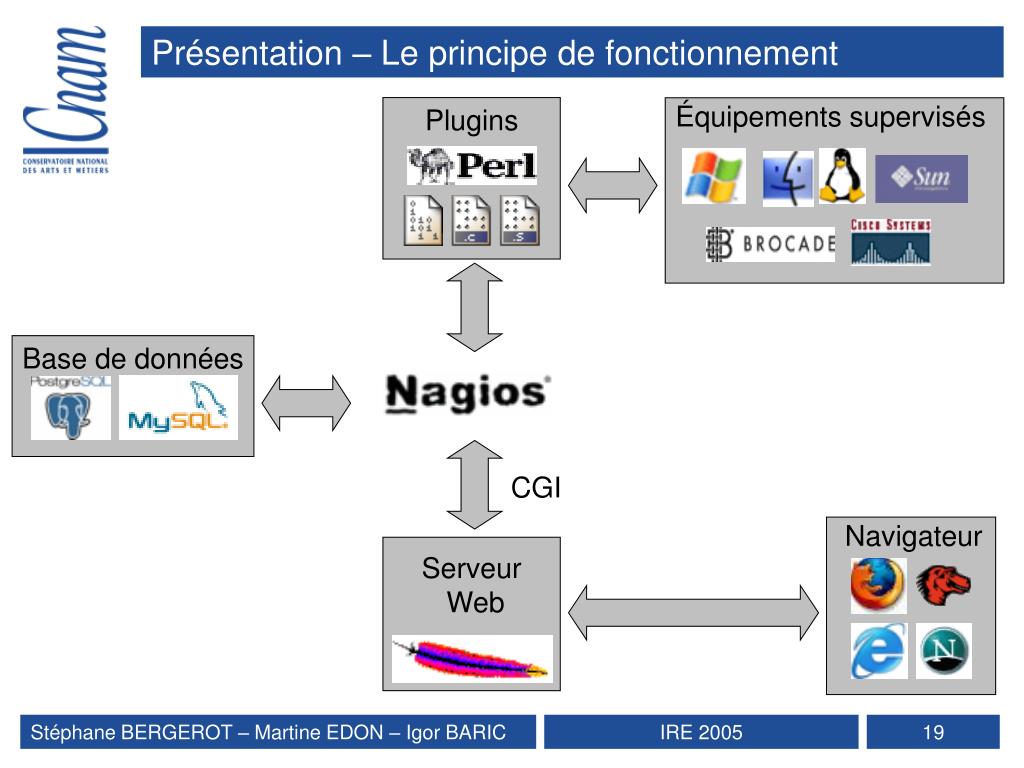

  19. Présentation – Le principe de fonctionnement Équipements supervisés Plugins Base de données CGI Navigateur Serveur Web Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 19

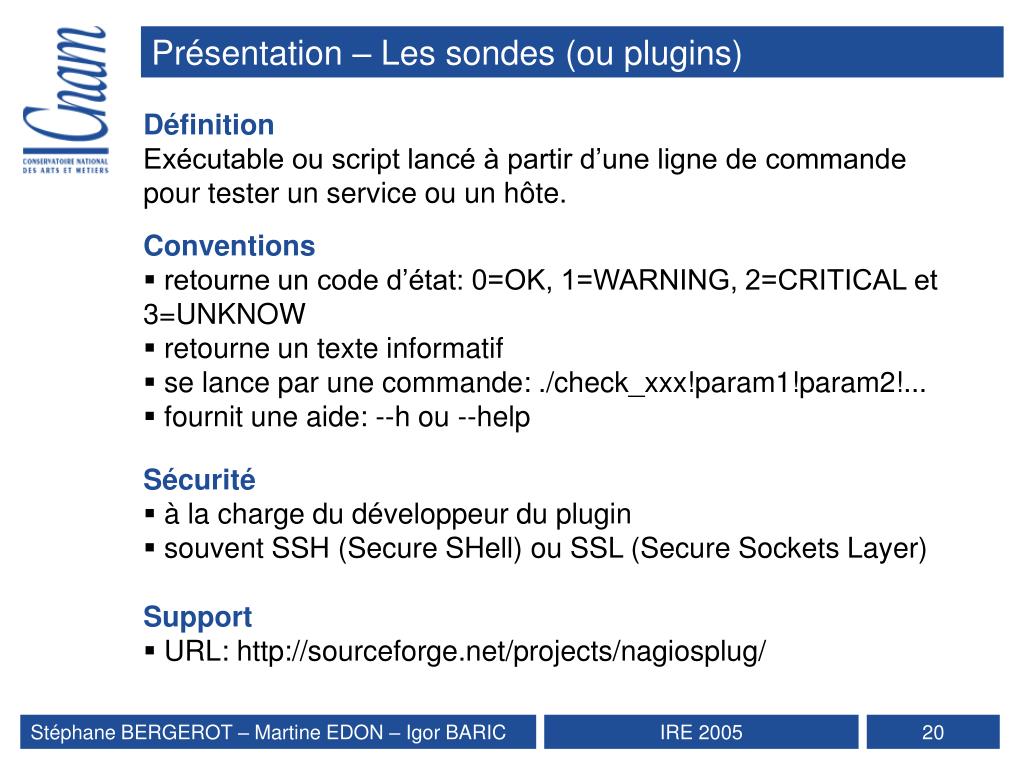

  20. Présentation – Les sondes (ou plugins) Définition Exécutable ou script lancé à partir d’une ligne de commande pour tester un service ou un hôte. • Conventions • retourne un code d’état: 0=OK, 1=WARNING, 2=CRITICAL et 3=UNKNOW • retourne un texte informatif • se lance par une commande: ./check_xxx!param1!param2!... • fournit une aide: --h ou --help • Sécurité • à la charge du développeur du plugin • souvent SSH (Secure SHell) ou SSL (Secure Sockets Layer) • Support • URL: http://sourceforge.net/projects/nagiosplug/ Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 20

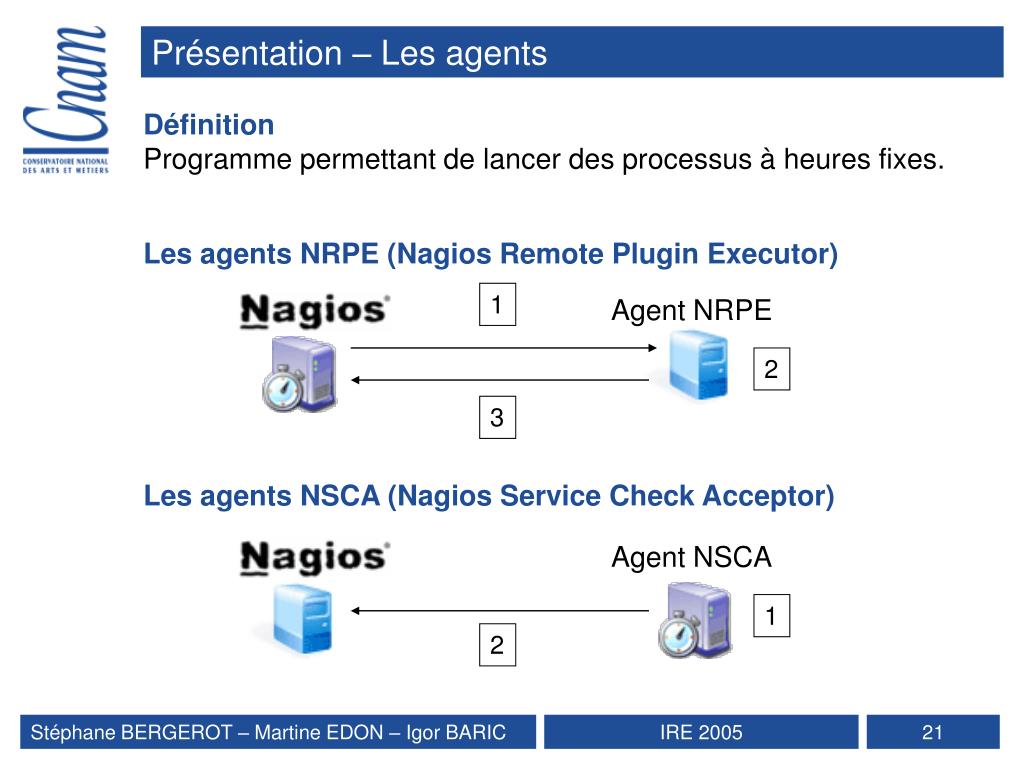

  21. Présentation – Les agents Définition Programme permettant de lancer des processus à heures fixes. Les agents NRPE (Nagios Remote Plugin Executor) 1 Agent NRPE 2 3 Les agents NSCA (Nagios Service Check Acceptor) Agent NSCA 1 2 Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 21

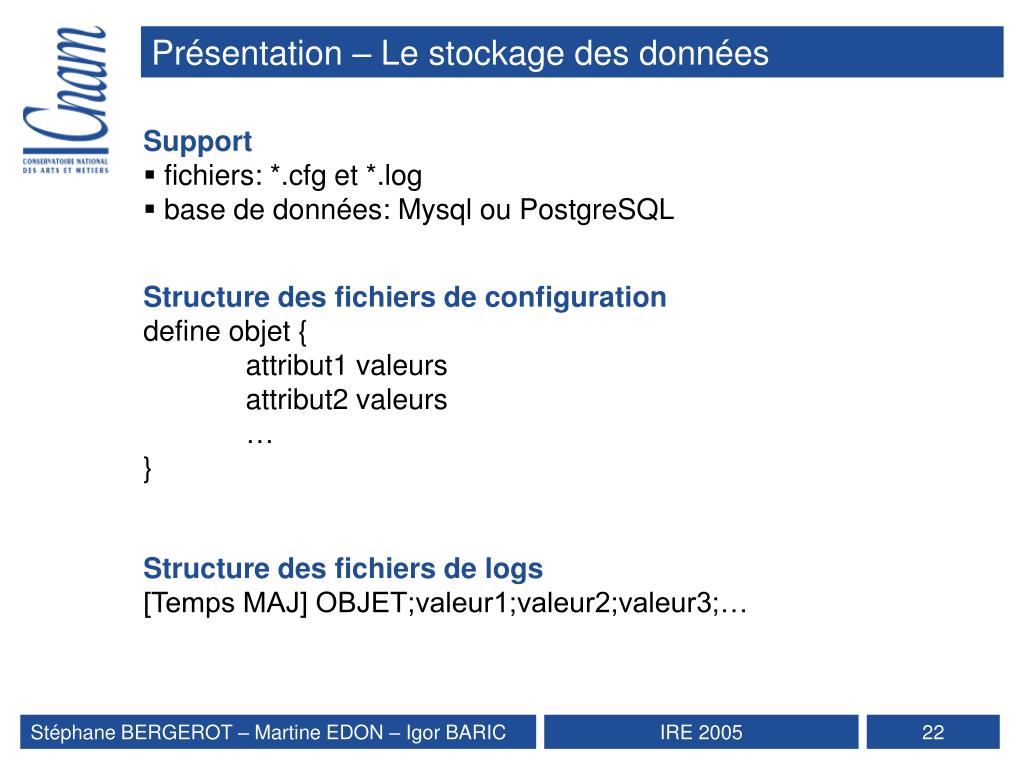

  22. Présentation – Le stockage des données • Support • fichiers: *.cfg et *.log • base de données: Mysql ou PostgreSQL Structure des fichiers de configuration define objet { attribut1 valeurs attribut2 valeurs … } Structure des fichiers de logs [Temps MAJ] OBJET;valeur1;valeur2;valeur3;… Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 22

  23. Architecture – L’architecture globale Équipementssupervisés Superviseurs supervision web exécution de sondes Contacts envoie d’alertes exécution de commandes Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 23

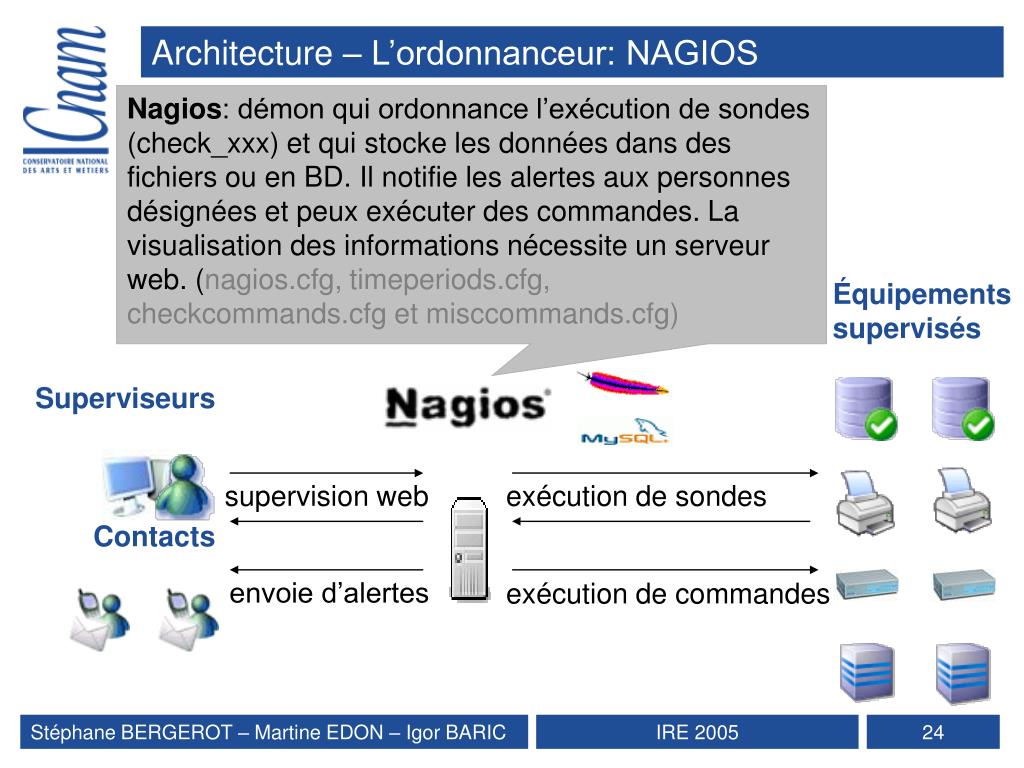

  24. Architecture – L’ordonnanceur: NAGIOS Nagios: démon qui ordonnance l’exécution de sondes (check_xxx) et qui stocke les données dans des fichiers ou en BD. Il notifie les alertes aux personnes désignées et peux exécuter des commandes. La visualisation des informations nécessite un serveur web. (nagios.cfg, timeperiods.cfg, checkcommands.cfg et misccommands.cfg) Équipementssupervisés Superviseurs supervision web exécution de sondes Contacts envoie d’alertes exécution de commandes Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 24

  25. Architecture – Les équipements supervisés Host: équipement supervisé définit par une adresse ip, un nom, un plugin d’état, éventuellement un parent. Il met en œuvre un à plusieurs services (ping, tcp, http, sgbd, …). Les services peuvent être regroupés: servicegroups. (hosts.cfg, services.cfg et servicegroups.cfg) Équipementssupervisés Superviseurs supervision web exécution de sondes Contacts envoie d’alertes exécution de commandes Hostgroup: regroupement d’équipements dans un but d’administration. On peut définir une liste de contacts qui seront alertés en cas de défaillance sur un des équipements du groupe. (hostgroups.cfg) Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 25

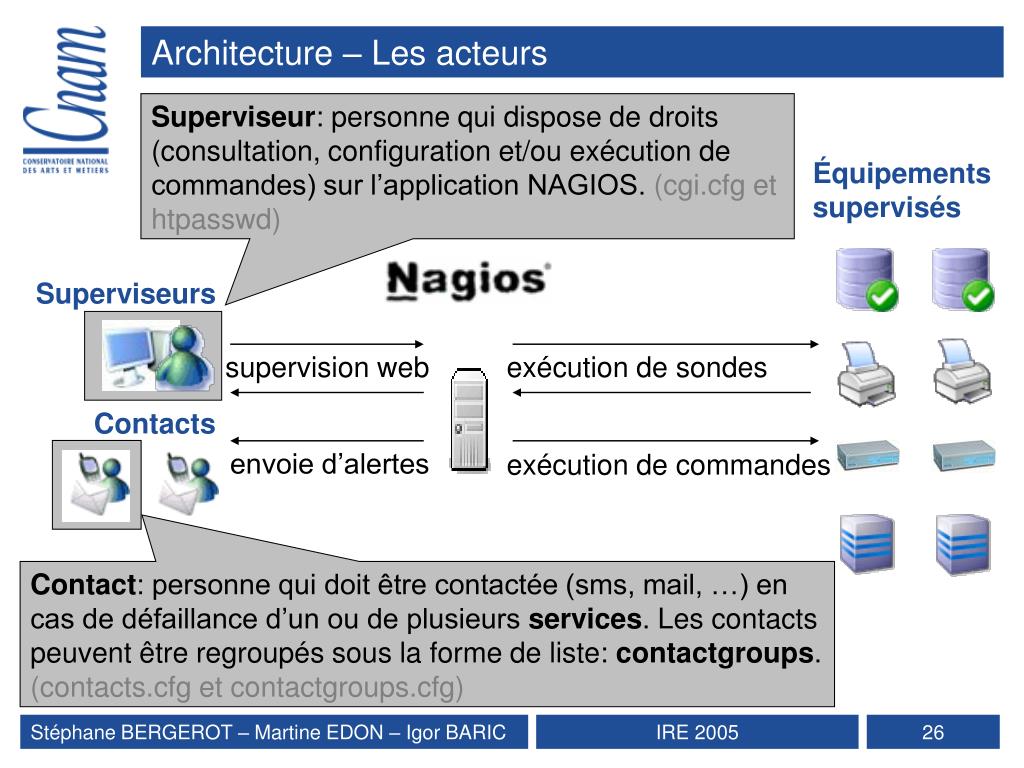

  26. Architecture – Les acteurs Superviseur: personne qui dispose de droits(consultation, configuration et/ou exécution de commandes) sur l’application NAGIOS. (cgi.cfg et htpasswd) Équipementssupervisés Superviseurs supervision web exécution de sondes Contacts envoie d’alertes exécution de commandes Contact: personne qui doit être contactée (sms, mail, …) en cas de défaillance d’un ou de plusieurs services. Les contacts peuvent être regroupés sous la forme de liste: contactgroups. (contacts.cfg et contactgroups.cfg) Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 26

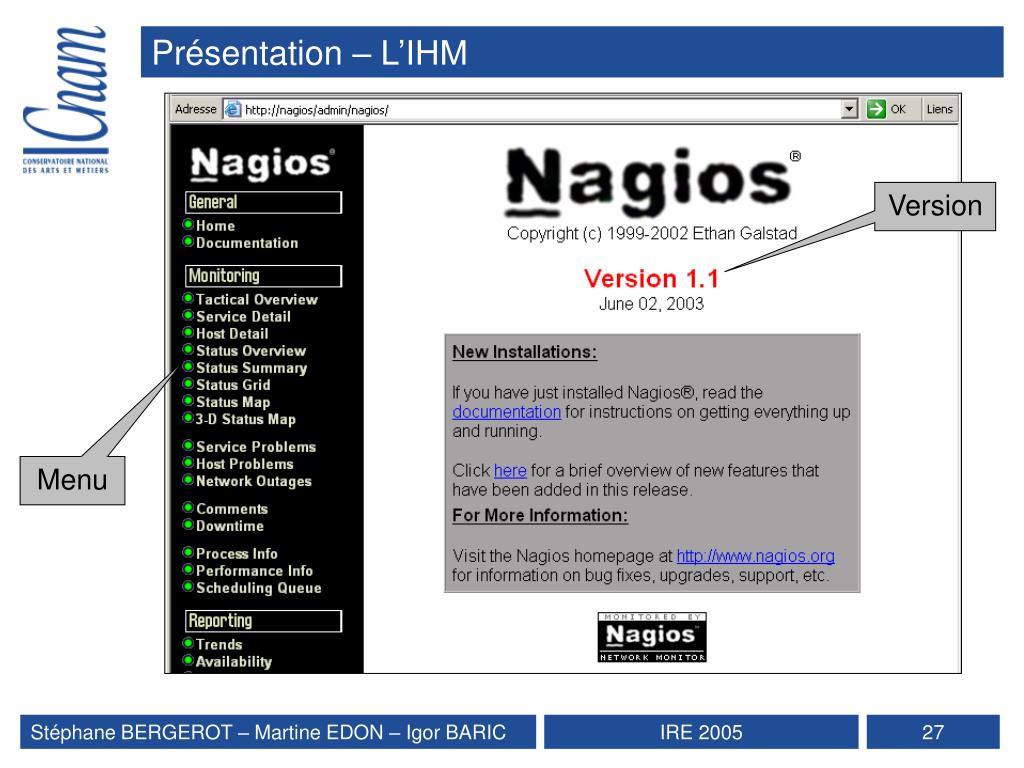

  27. Présentation – L’IHM Version Menu Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 27

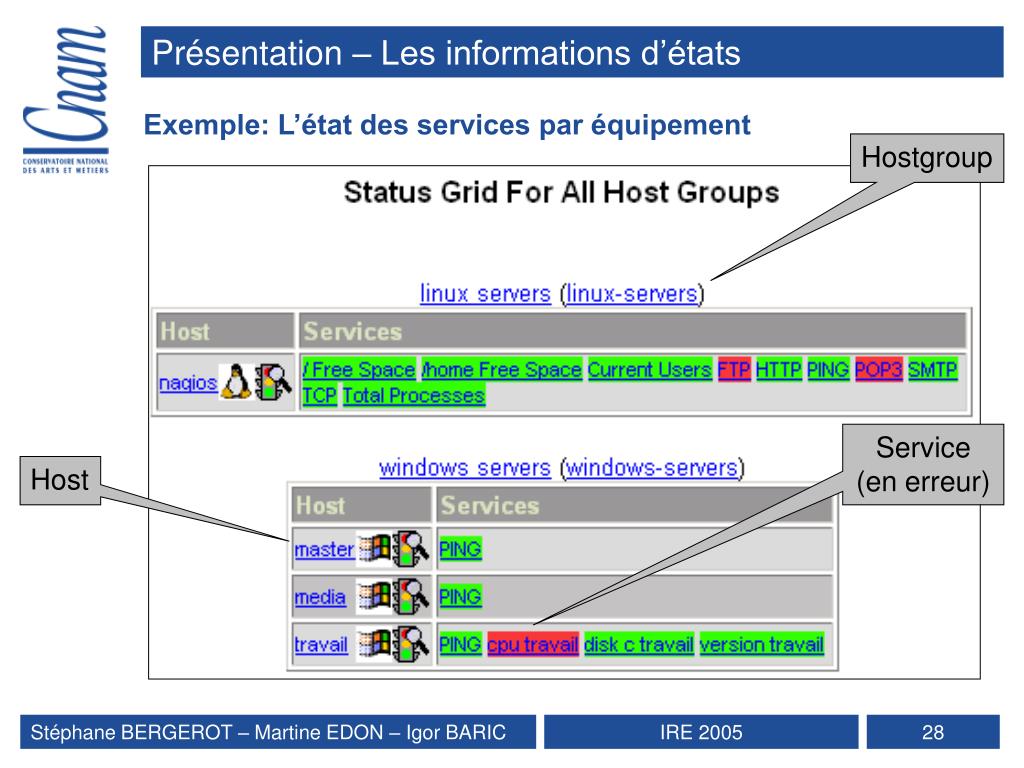

  28. Présentation – Les informations d’états Exemple: L’état des services par équipement Hostgroup Service (en erreur) Host Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 28

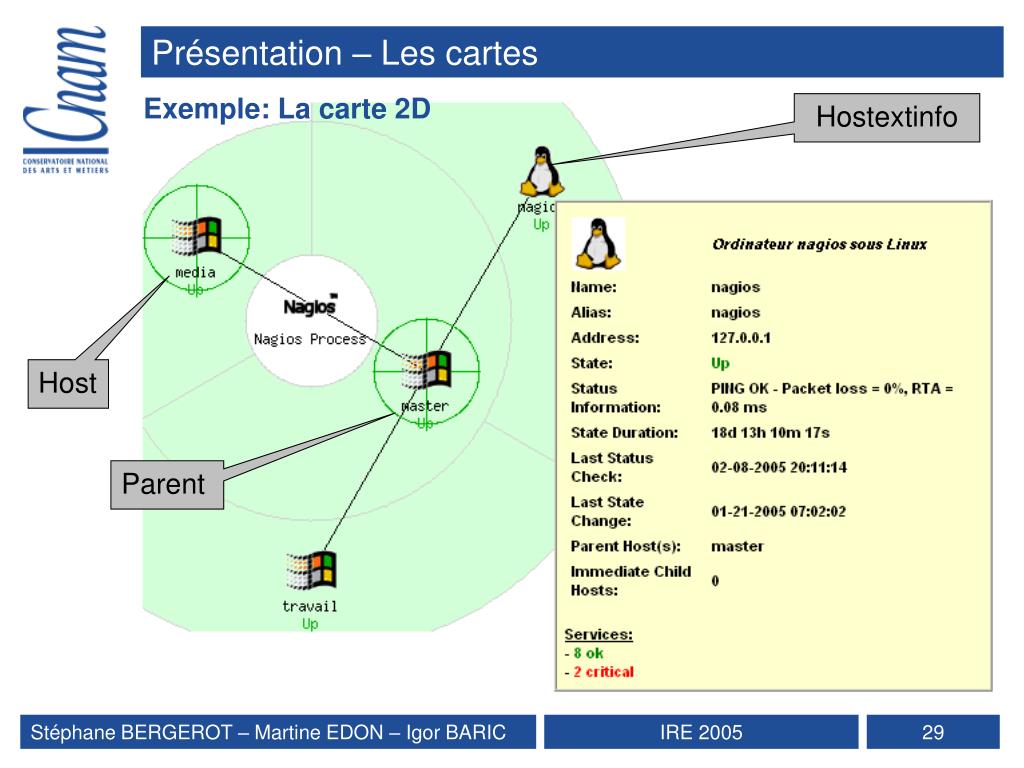

  29. Présentation – Les cartes Exemple: La carte 2D Hostextinfo Host Parent Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 29

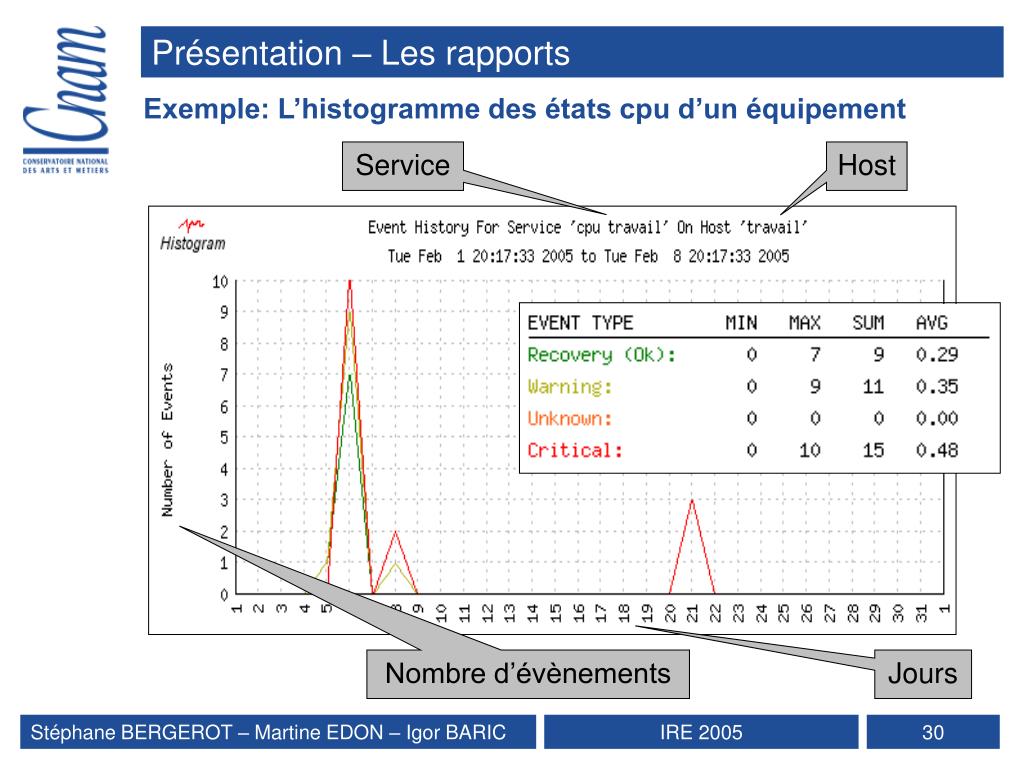

  30. Présentation – Les rapports Exemple: L’histogramme des états cpu d’un équipement Service Host Nombre d’évènements Jours Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 30

  31. Présentation – Les configurations Exemple: La configuration des équipements Nom Adresse Planification Test d’état Description Parent Notifications Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 31

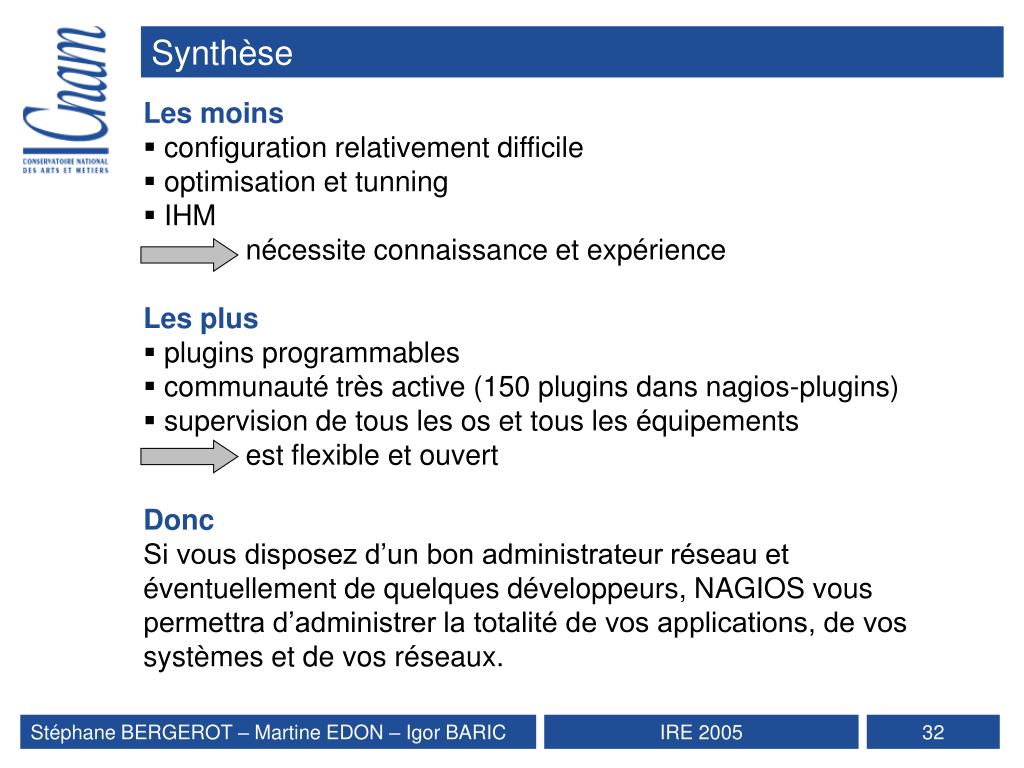

  32. Synthèse • Les moins • configuration relativement difficile • optimisation et tunning • IHM nécessite connaissance et expérience • Les plus • plugins programmables • communauté très active (150 plugins dans nagios-plugins) • supervision de tous les os et tous les équipements est flexible et ouvert Donc Si vous disposez d’un bon administrateur réseau et éventuellement de quelques développeurs, NAGIOS vous permettra d’administrer la totalité de vos applications, de vos systèmes et de vos réseaux. Time Warner Cable SA(3000-15000), Intrinsec(2200-5130), Easynet (200-600) Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 32

  33. AGENDA • Les concurrents Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 33

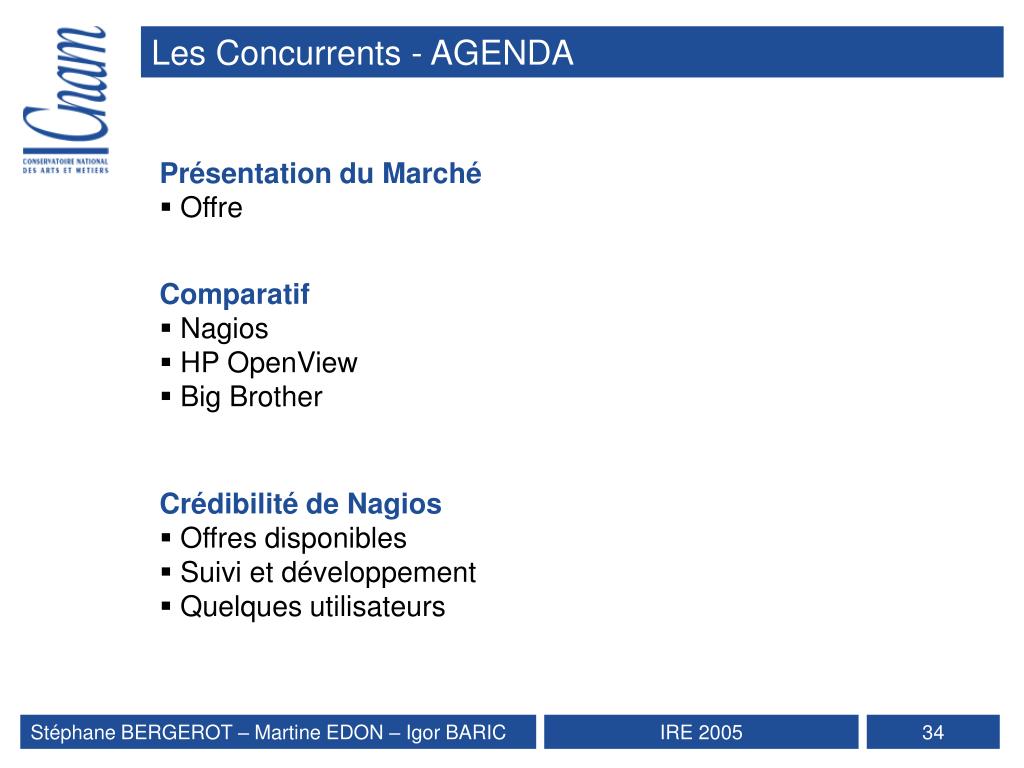

  34. Les Concurrents - AGENDA • Présentation du Marché • Offre • Comparatif • Nagios • HP OpenView • Big Brother • Crédibilité de Nagios • Offres disponibles • Suivi et développement • Quelques utilisateurs Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 34

  35. Les Concurrents – Présentation du Marché 2/4 L’Offre Marché encombré par nombreux outils et solutions propriétaire ou open source ! Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 35

  36. Les Concurrents – Présentation du Marché 3/4 • L’Offre propriétaire : • OpenView de Hewlett-Pacard • Tivoli d’IBM • Patrol de BMC Software • Unicenter de Computer Associates • etc... • Avantages : • solutions globales et éprouvés • périmètres techniques et fonctionnels étendus • support • Inconvénients: • coût d’acquisition et de support • incompatibilités entre fournisseur --> choix d ’un fournisseur unique • développement additionnel restreint et coûteux Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 36

  37. Les Concurrents – Présentation du Marché 4/4 • L’Offre open source : • Nagios • Big Brother • Zabbix • OpenNMS • Scotty • Cacti • etc... • Avantages : • faible coût d’acquisition • développement additionnel peu coûteux et riches • respect des standards • indépendance des fournisseurs • Inconvénients: • support difficile • périmètres techniques et fonctionnels encore limités Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 37

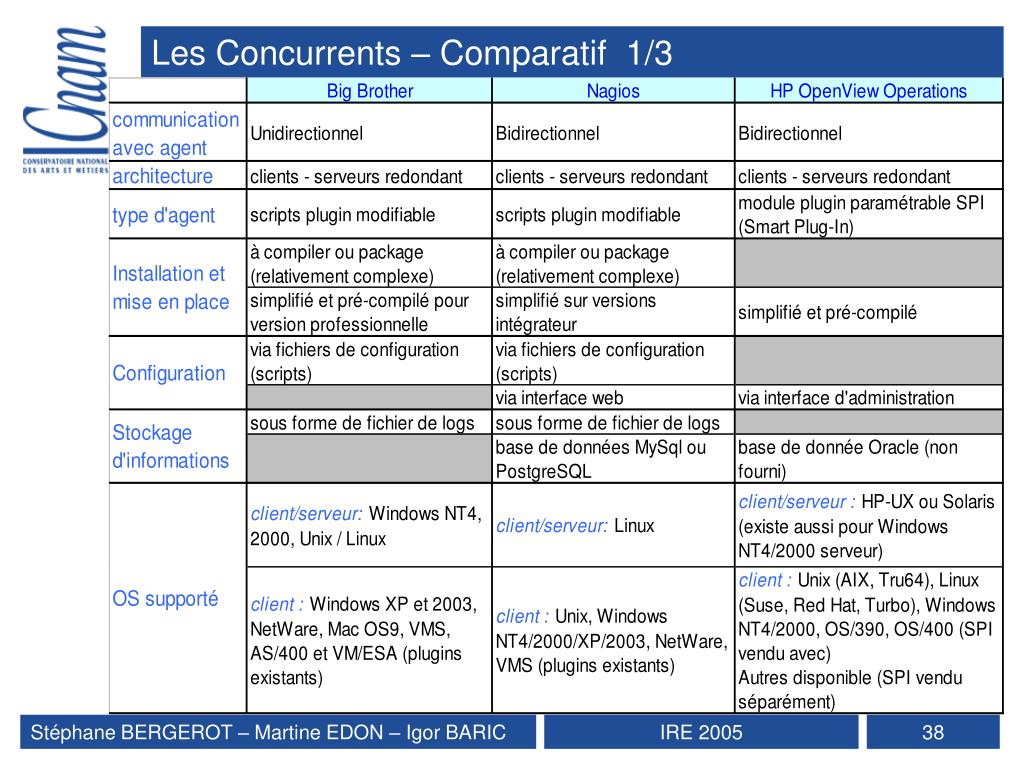

  38. Les Concurrents – Comparatif 1/3 Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 38

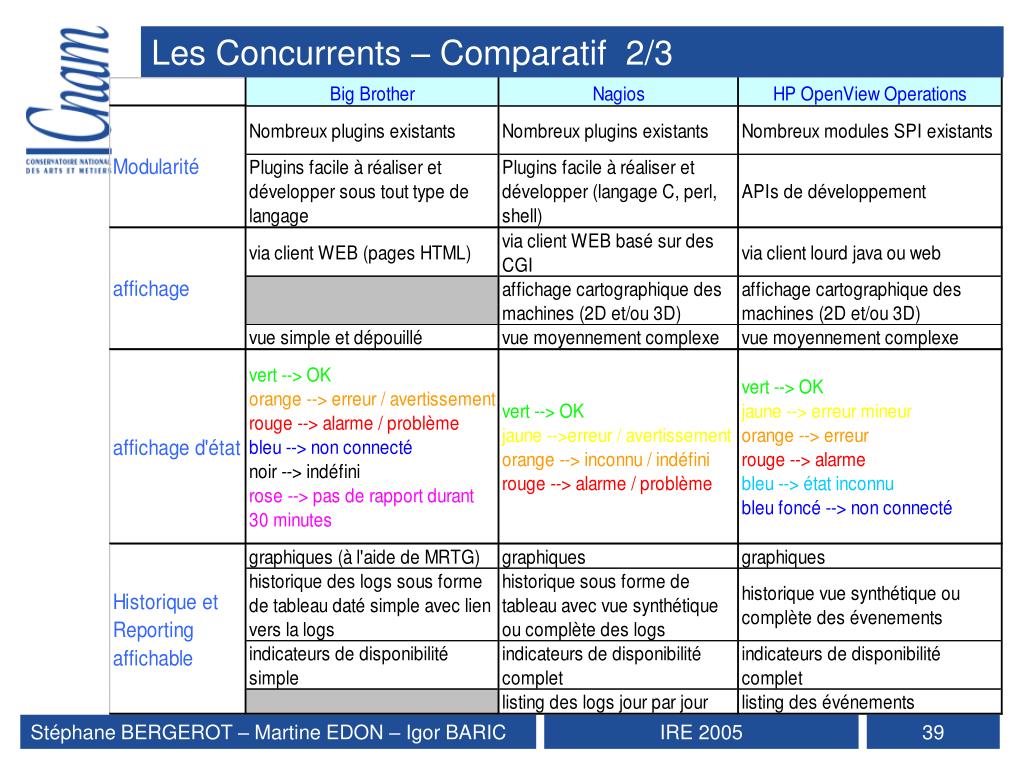

  39. Les Concurrents – Comparatif 2/3 Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 39

  40. Les Concurrents – Comparatif 3/3 Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 40

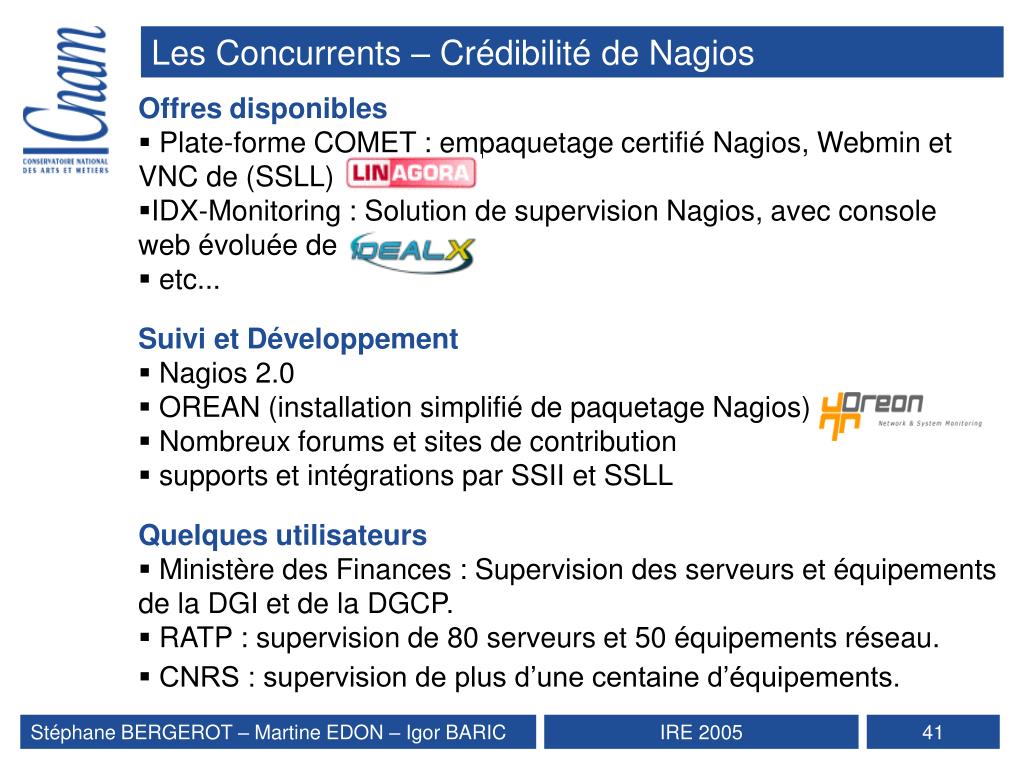

  41. Les Concurrents – Crédibilité de Nagios • Offres disponibles • Plate-forme COMET : empaquetage certifié Nagios, Webmin et VNC de (SSLL) • IDX-Monitoring : Solution de supervision Nagios, avec console web évoluée de • etc... • Suivi et Développement • Nagios 2.0 • OREAN (installation simplifié de paquetage Nagios) • Nombreux forums et sites de contribution • supports et intégrations par SSII et SSLL • Quelques utilisateurs • Ministère des Finances : Supervision des serveurs et équipements de la DGI et de la DGCP. • RATP : supervision de 80 serveurs et 50 équipements réseau. • CNRS : supervision de plus d’une centaine d’équipements. Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 41

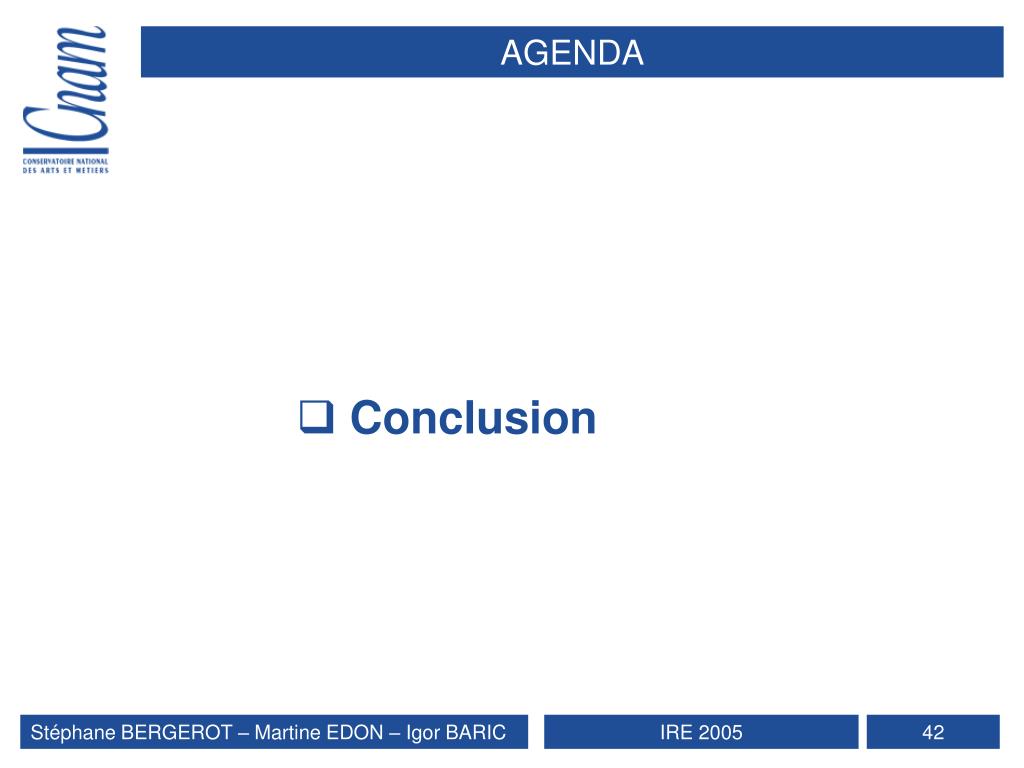

  42. AGENDA • Conclusion Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 42

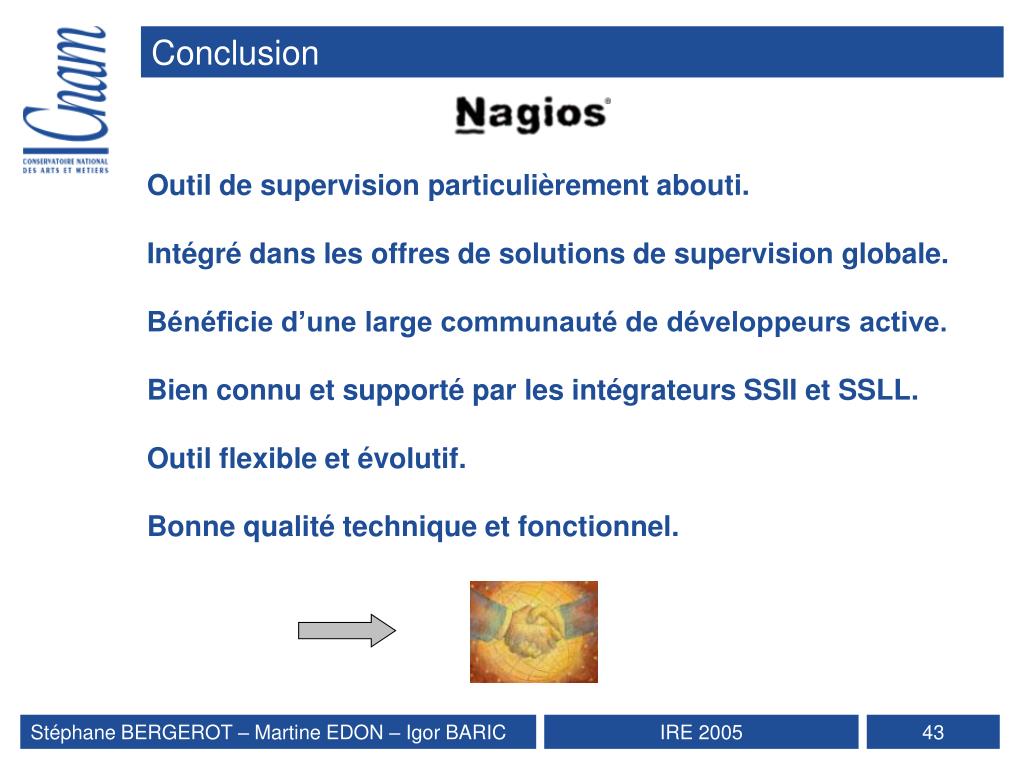

  43. Conclusion Outil de supervision particulièrement abouti. Intégré dans les offres de solutions de supervision globale. Bénéficie d’une large communauté de développeurs active. Bien connu et supporté par les intégrateurs SSII et SSLL. Outil flexible et évolutif. Bonne qualité technique et fonctionnel. Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 43

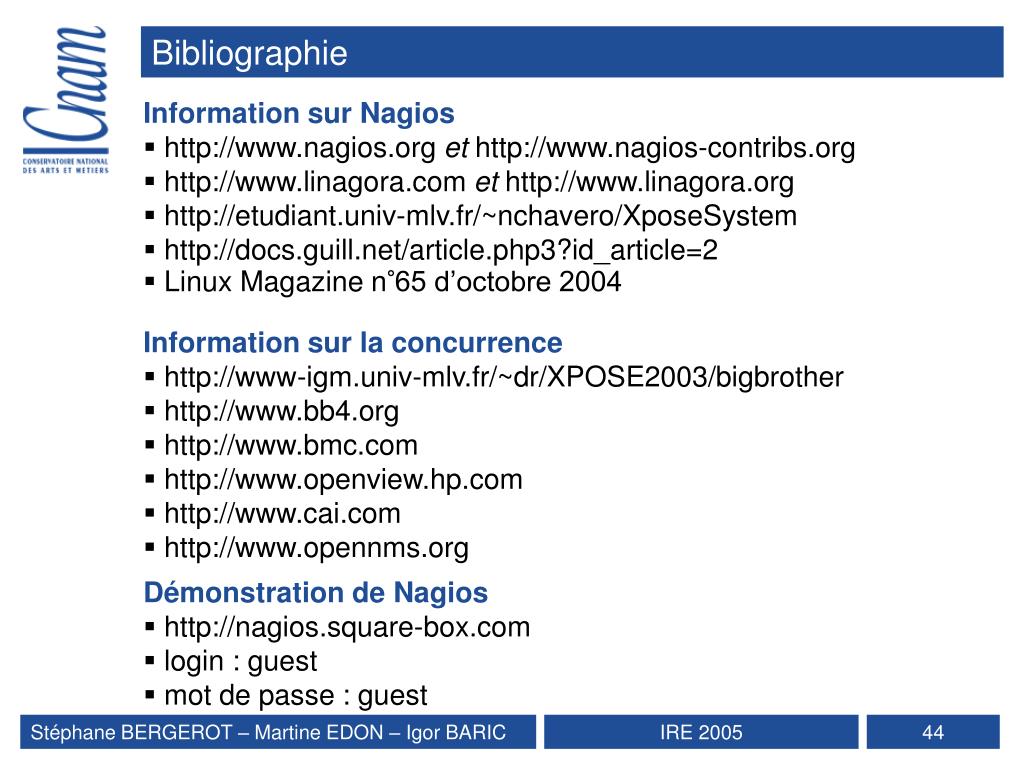

  44. Bibliographie • Information sur Nagios • http://www.nagios.org et http://www.nagios-contribs.org • http://www.linagora.com et http://www.linagora.org • http://etudiant.univ-mlv.fr/~nchavero/XposeSystem • http://docs.guill.net/article.php3?id_article=2 • Linux Magazine n°65 d’octobre 2004 • Information sur la concurrence • http://www-igm.univ-mlv.fr/~dr/XPOSE2003/bigbrother • http://www.bb4.org • http://www.bmc.com • http://www.openview.hp.com • http://www.cai.com • http://www.opennms.org • Démonstration de Nagios • http://nagios.square-box.com • login : guest • mot de passe : guest Stéphane BERGEROT – Martine EDON – Igor BARIC IRE 2005 44
