Espejos de corriente

Espejos de Corriente

Análisis de Pequeña Señal


Espejo de corriente

Espejo de corriente

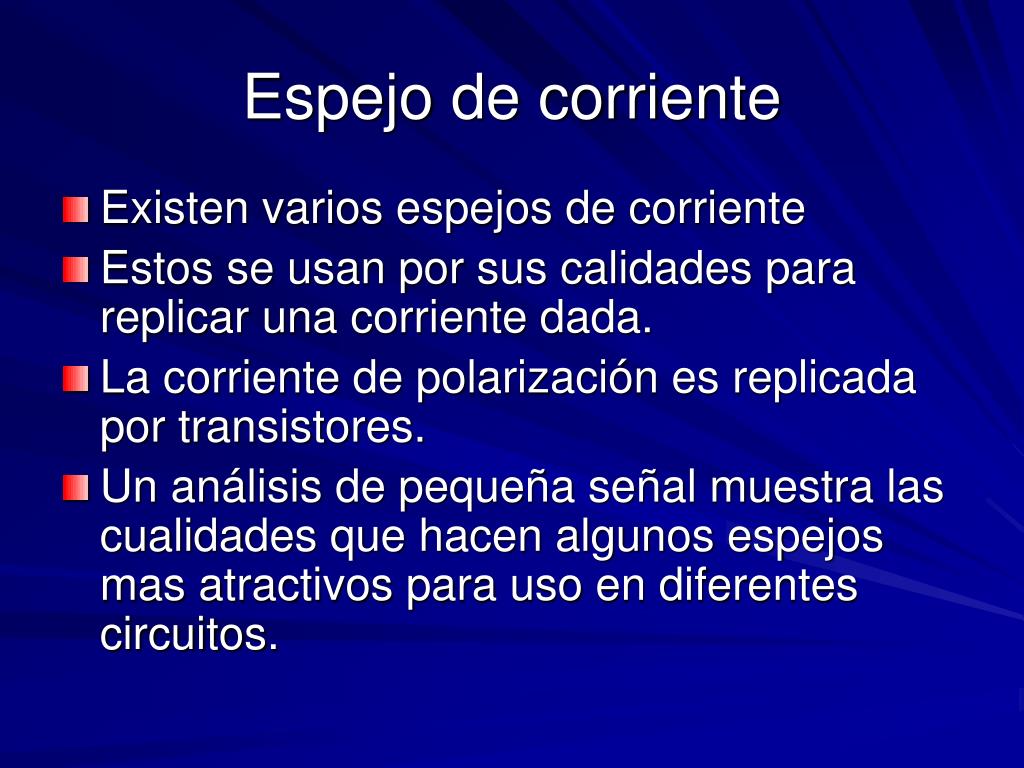

  • Existen varios espejos de corriente

  • Estos se usan por sus calidades para replicar una corriente dada.

  • La corriente de polarización es replicada por transistores.

  • Un análisis de pequeña señal muestra las cualidades que hacen algunos espejos mas atractivos para uso en diferentes circuitos.

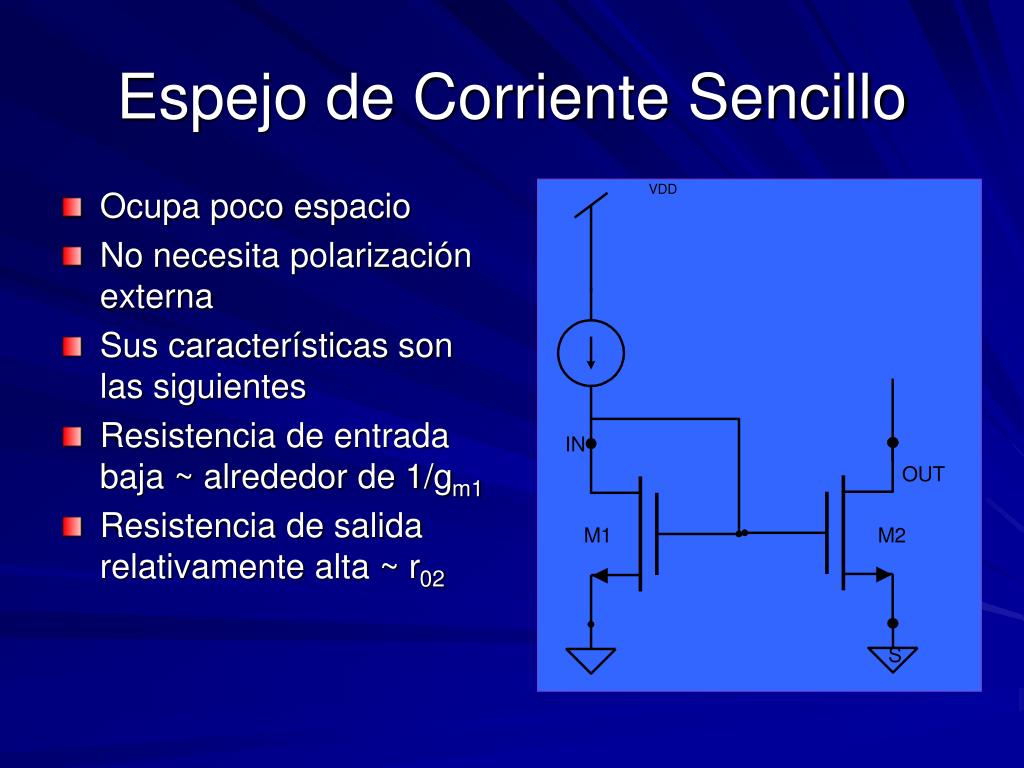

Espejo de corriente sencillo

Espejo de Corriente Sencillo

  • Ocupa poco espacio

  • No necesita polarización externa

  • Sus características son las siguientes

  • Resistencia de entrada baja ~ alrededor de 1/gm1

  • Resistencia de salida relativamente alta ~ r02


An lisis de peque a se al

Análisis de pequeña señal

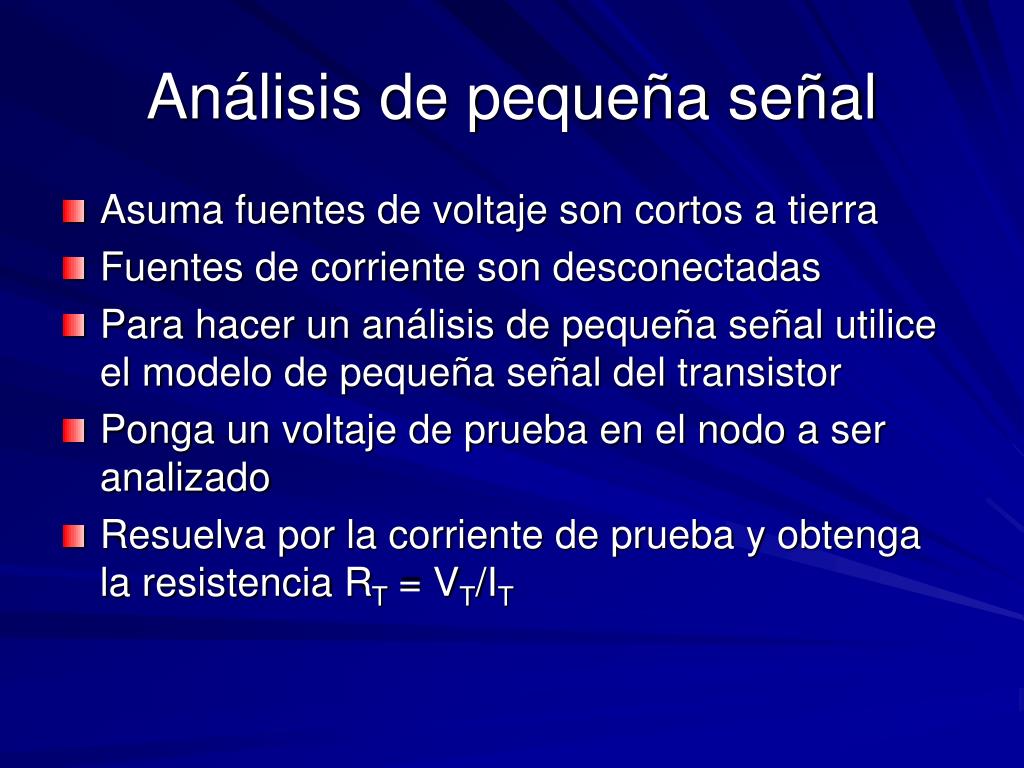

  • Asuma fuentes de voltaje son cortos a tierra

  • Fuentes de corriente son desconectadas

  • Para hacer un análisis de pequeña señal utilice el modelo de pequeña señal del transistor

  • Ponga un voltaje de prueba en el nodo a ser analizado

  • Resuelva por la corriente de prueba y obtenga la resistencia RT = VT/IT


Modelo de peque a senal

Modelo de pequeña senal

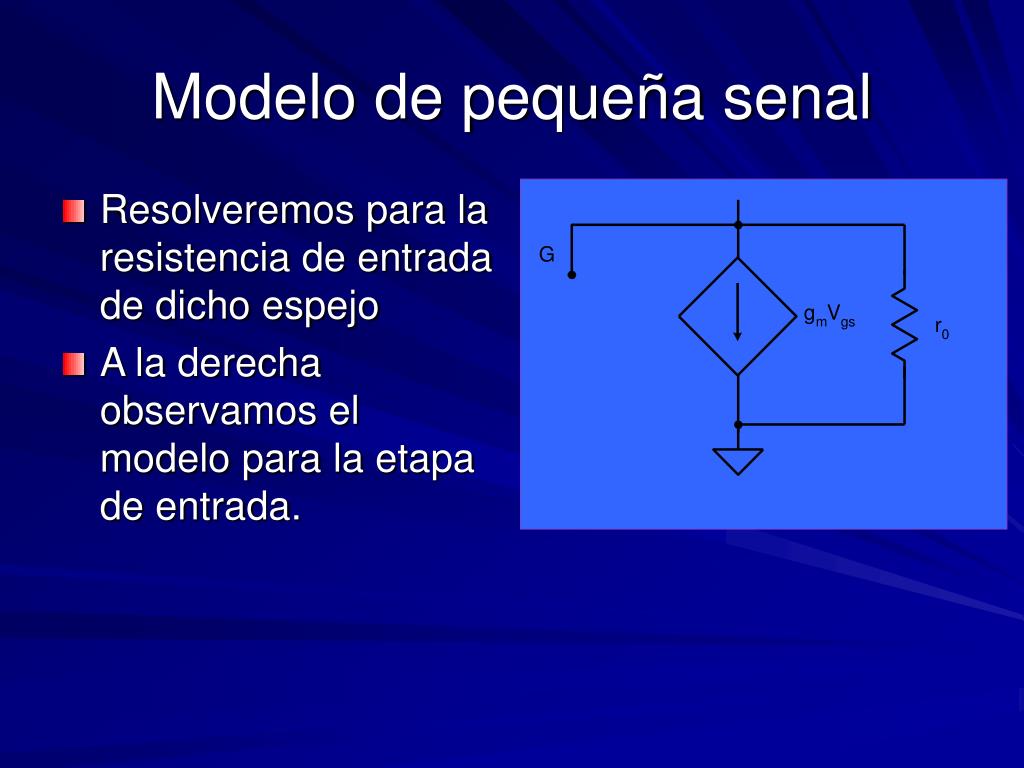

  • Resolveremos para la resistencia de entrada de dicho espejo

  • A la derecha observamos el modelo para la etapa de entrada.


Modelo de peque a senal1

Modelo de pequeña senal

  • Imponemos un voltaje de prueba en el nodo de entrada

  • Resolvemos por la corriente

IT

+

VT

-


Continuando el an lisis

…Continuando el análisis

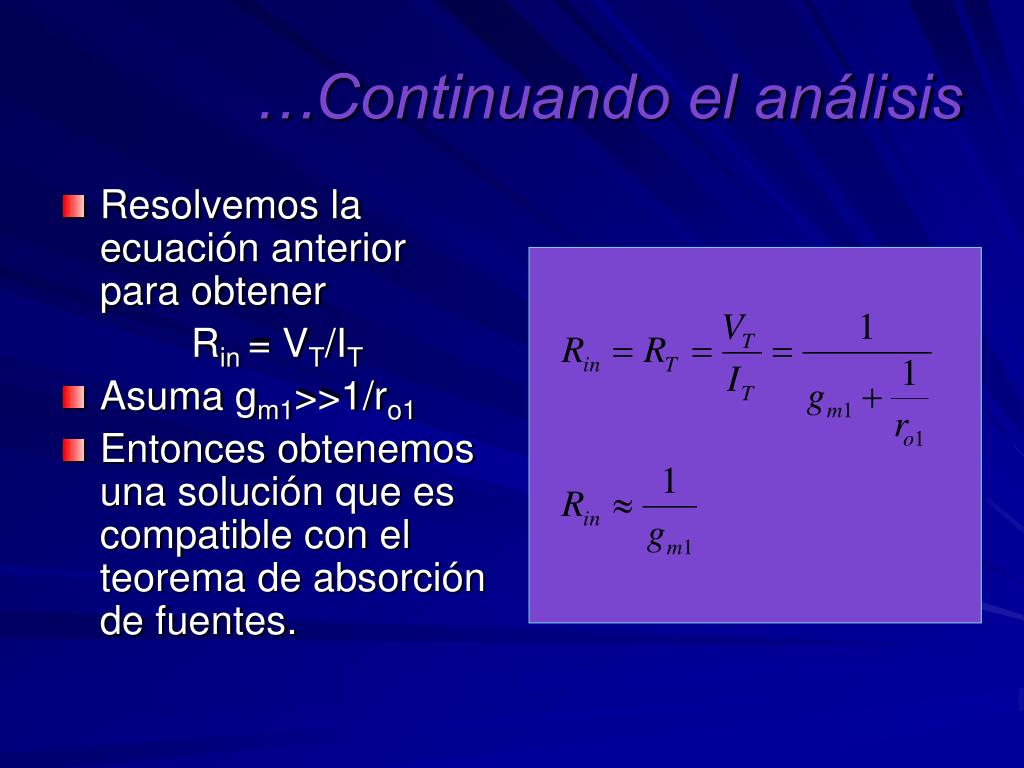

  • Resolvemos la ecuación anterior para obtener

    Rin = VT/IT

  • Asuma gm1>>1/ro1

  • Entonces obtenemos una solución que es compatible con el teorema de absorción de fuentes.


Modelo para etapa de salida

Modelo para etapa de salida

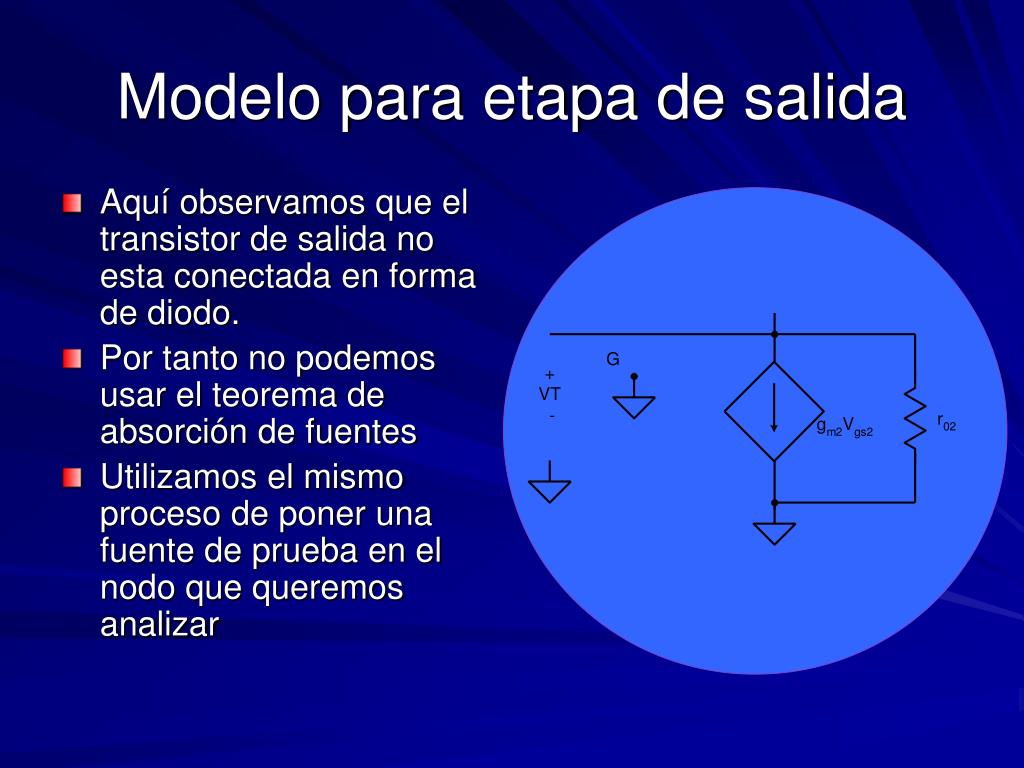

  • Aquí observamos que el transistor de salida no esta conectada en forma de diodo.

  • Por tanto no podemos usar el teorema de absorción de fuentes

  • Utilizamos el mismo proceso de poner una fuente de prueba en el nodo que queremos analizar


Modelo para etapa de salida1

Modelo para etapa de salida

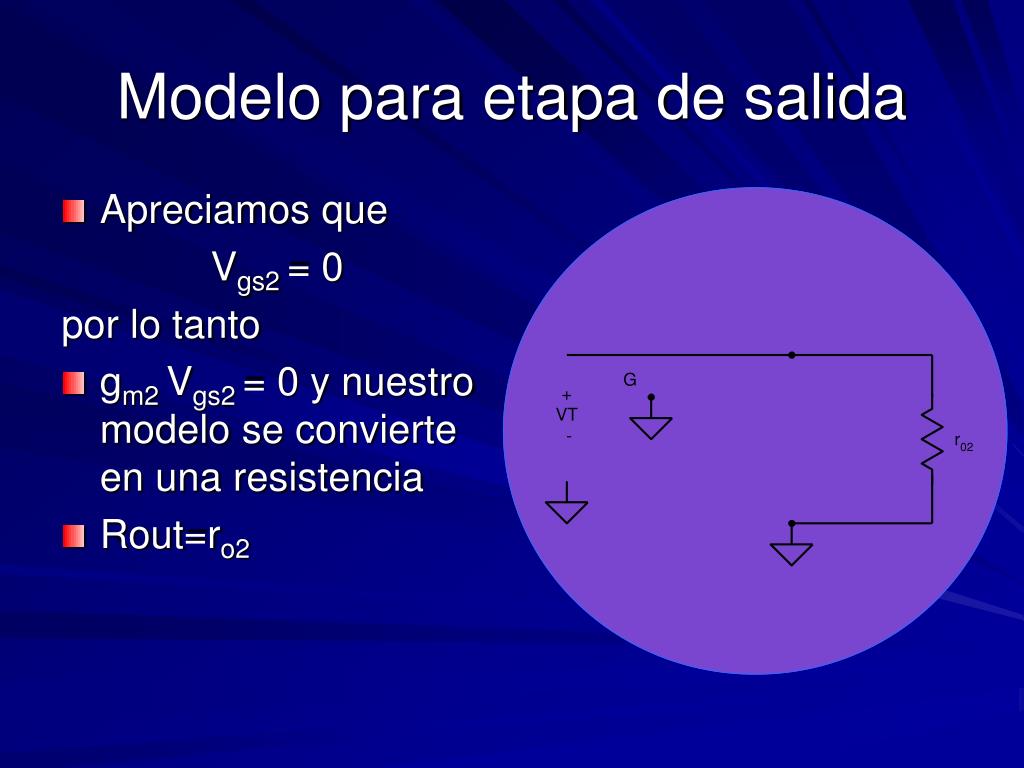

  • Apreciamos que

    Vgs2 = 0

    por lo tanto

  • gm2 Vgs2 = 0 y nuestro modelo se convierte en una resistencia

  • Rout=ro2


Tarea

Tarea

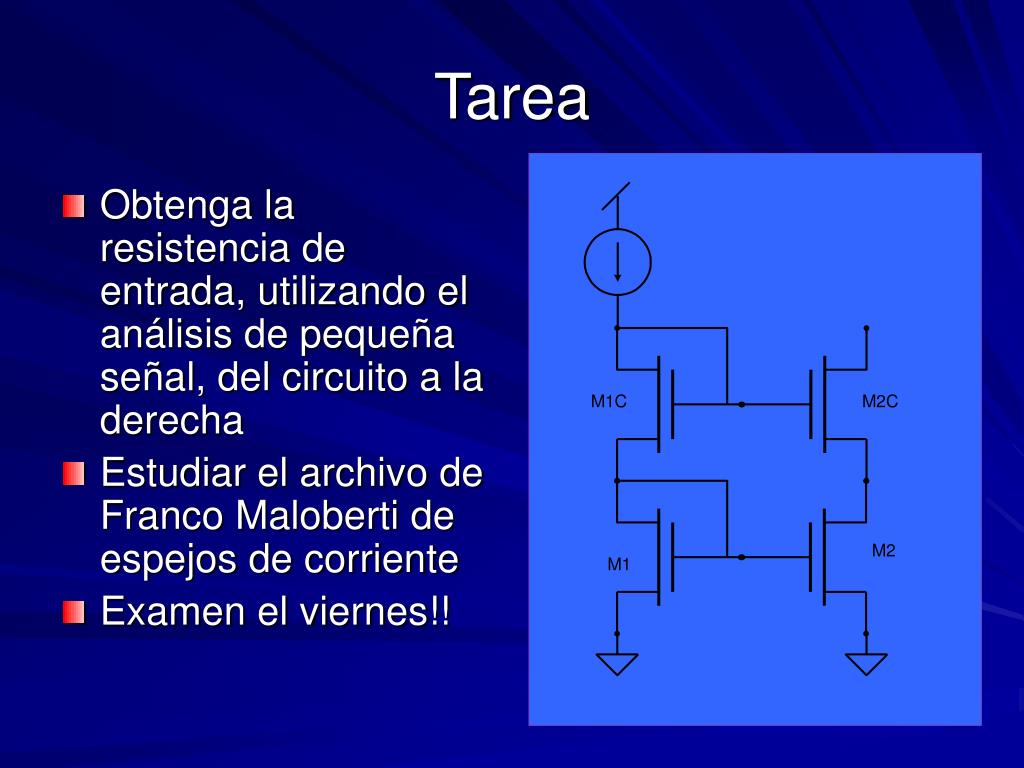

  • Obtenga la resistencia de entrada, utilizando el análisis de pequeña señal, del circuito a la derecha

  • Estudiar el archivo de Franco Maloberti de espejos de corriente

  • Examen el viernes!!
