Відношення між класами

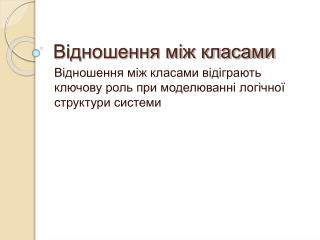

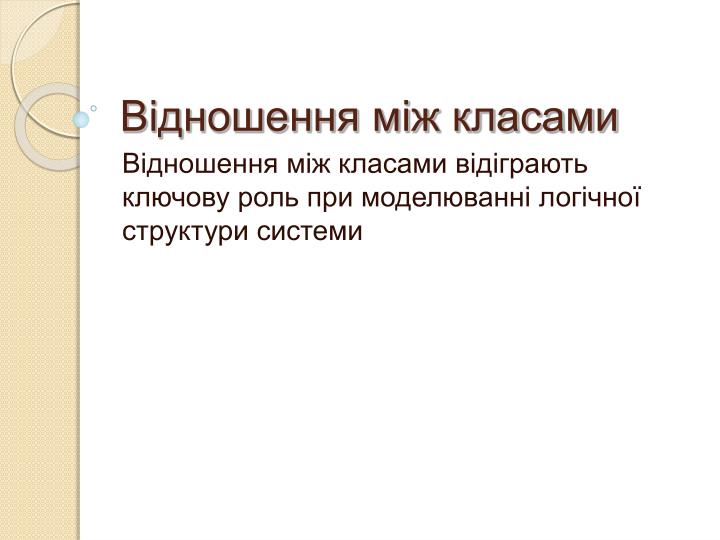

1. Відношення між класами Відношення між класами відіграють ключову роль при моделюванні логічної структури системи

2. Основні типи відношень між класами Відношення узагальнення (generalization relationship) Відношення реалізації (realization relationship) Відношення залежності (dependency relationship) Відношення асоціації (association relationship)

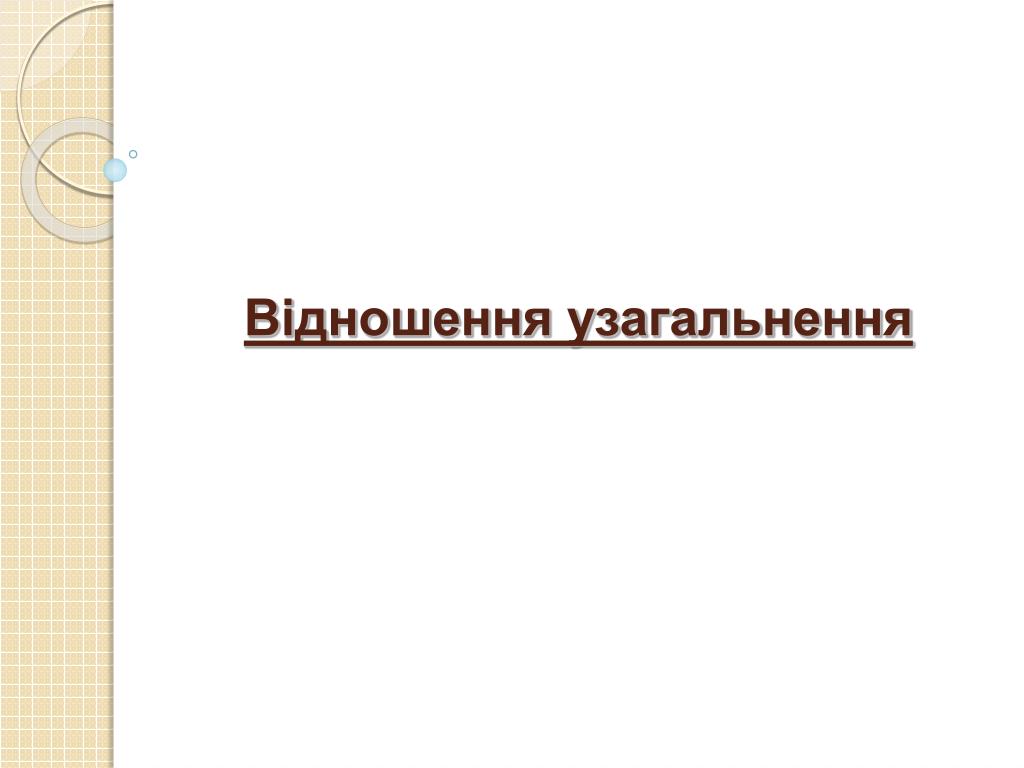

3. Відношення узагальнення

4. Узагальнення(Generalization relationship) • Поняття узагальнення в UML аналогічне поняттю успадкування в мовах програмування. • “Клас-нащадок” отримує всі атрибути і операції “батьківського” класу

5. Відношення узагальнення між класами Батьківський клас Наслідування Клас-нащадок

6. Відношення узагальнення між класами public class Person { private int age; private String name; private String surname; } public class Employee extends Person { private char[] work; private String job; } public class Teacher extends Person { private int subject; } public class Student extends Person { private String group; }

7. Відношення реалізації

8. Реалізація • Відношення реалізації (realization relationship) – спеціальний тип відношення узагальнення, що працює для випадку, коли в якості базового класу виступає інтерфейс

9. Відношення реалізації Якщоінтерфейсзображенийкласом, реалізаціяпозначається пунктирною лінієюзтрикутником в кінці. Інтерфейс Інтерфейс Реалізація Реалізація Якщоінтерфейсзображений кружком, класз”єднуєтьсялінією.

10. Відношення реалізації public interface IKey { public void pressKey(String name); } public class Key implements IKey { public void pressKey(String name){ } }

11. Відношення залежності

12. Відношення залежності (Dependency Relationship) • Відношення залежності виникає у випадках: • Клас містить локальну змінну, що базується на іншому класі. • Клас містить посилання на об’єкт іншого класу. • Клас використовує статичну операцію іншого класу.

15. Асоціації • Association relationship • Асоціація означає взаємозв”язок між класами. • Дає змогу об”єктам обмінюватися данифми між собою. • Відображається лінією. • Може бути одно- та двонаправленою.

16. Однонаправлена асоціація • Позначається лінією зі стрілкою на кінці. • Означає, що об”єкт від якого направлена стрілка може викликати методи класу на який вона вказує.

17. Двонаправлена асоціація

18. Агрегація • Особливий тип асоціації, за якого два класи не є рівнозначними. • Зв”язок типу “частина-ціле”. • В UML агрегації буде показано асоціаціями, у яких з боку цілої частини буде намальовано ромб

19. Композиція • Різновид агрегації. • Зв”язок даної системи є настільки сильним, що частини не можуть існувати без цілого. • Після знищення цілого буде знищена чатина. • В UML зображується зафарбованим ромбом з боку цілого.
