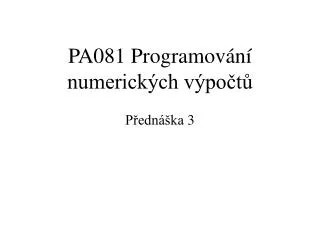

  1. PA081 Programování numerických výpočtů Přednáška 3

  2. Sylabus V rámci PNV budeme řešit konkrétní úlohy a to z následujících oblastí: • Nelineární úlohy • Řešení nelineárních rovnic • Numerická integrace • Lineární úlohy • Řešení soustav lineárních rovnic • Metoda nejmenších čtverců pro lineární úlohy • Sumace obecné a s korekcí • Numerické výpočty v C a C++ • Optimalizace výrazů, optimalizace při překladu

  3. Nelineární úlohyatan x / tanh x = b (1) Výraz tvaru:atan x / tanh x = b Pro b platí: 1 <= b < 

  4. Nelineární úlohyatan x / tanh x = b (2) a) b 1 výraz tvaru:atan x / tanh x = b Musíme si uchovat rozdíl mezi 1 a b => použijeme substituci b = 1 +  ( je malé) Upravujeme: atan x = (1 + ) tanh x atan x – tanh x =  . tanh x atan x . cosh x– sinh x =  . sinh x Teď můžeme použít mocninné řady 2 téměř stejné hodnoty => musíme se jich zbavit

  5. Nelineární úlohyatan x / tanh x = b (3) atan x . cosh x– sinh x =  . sinh x

  6. Nelineární úlohyatan x / tanh x = b (4) t = x2; f(t) je kontrakce (alespoň na [-0,2 , 0,2]) iteruji

  7. Iterační metodypro řešení nelineárních úloh • Hledání pevného bodu: • Metoda prosté iterace • Hledání průsečíku s osou x: • Metoda půlení intervalů • Metoda regula falsi • Modifikovaná metoda regula falsi • Metoda sečen • Newtonova metoda

  8. Nejčastěji se využívají rovnice: xi+1 = f(xi) xi+1 = f(xi ,xi-1) Iterační metodyhledání pevného bodu II Princip iteračních metod: Máme výchozí nelineární rovnici: F(x) = G(x) Vytvoříme z ní rekursivní rovnici tvaru: xi+1 = f(xi ,xi-1, ...,x0) (Musí splňovat podmínky věty o pevném bodě.) Provedeme iterativní výpočet

  9. Iterační metodyhledání pevného bodu III Iterativní výpočet: Zvolíme vhodné počáteční hodnoty x0, x1, ..., xk: i := k; DO xi+1 = f(xi ,xi-1, ...,x0); i++; WHILE (PODMÍNKA UKONČENÍ != TRUE)

  10. Iterační metodyhledání pevného bodu IV Jaké mohou být podmínky ukončení: • |f(xi+1) – f(xi)| < MIN_FX • |xi+1 – xi| < MIN_X • i > MAX_I

  11. Iterační metody hledání pevného bodu - metoda prosté iterace Pracuje s rovnicí: xi+1 = f(xi) Nepopisuje metodu, jak z výchozí rovnice získat rovnici xi+1 = f(xi) Pouze klade podmínky, které musí rovnice xi+1 = f(xi) splňovat: Existuje x*  D(f) tak, že x* je limitou posloupnosti x0, x1, x2, … pro I  .

  12. Iterační metody hledání pevného bodu - metoda prosté iterace II Příklad: Výchozí rovnice: cos x = b Rekursivní rovnice: Zhodnocení: Výhody: Rychlost konvergence (odpovídá typu funkce) Nevýhody: • Neposkytuje žádný univerzální způsob, jak odvodit rekursivní rovnici. • Neposkytuje ani metodu pro určení x0.

  13. Iterační metodyHledání průsečíku s osou x - obecně Výchozí nelineární rovnice: F(x) = G(x) Chceme najít x, pro které platí: F(x) – G(x) = 0 Využijeme metody pro hledání průsečíku s osou x. Hledáme průsečík f(x) s osou x, přičemž: f(x) = F(x) – G(x) Pro hledání průsečíku f(x) s osou x existují standardní metody: půlení intervalů, regula falsi, ...

  14. Iterační metodyHledání průsečíku s osou x – obecně II Ještě než použijeme standardní metody: Musíme D(f) funkcie f(x) rozdělit na intervaly: <ai, bi>, kde i = 1, 2, 3,… Tak, aby platilo: • f(x) má v intervalu <ai, bi> právě 1 průsečík s osou x • f(ai). f(bi) < 0 • f(x) je v intervalu <ai, bi> spojitá

  15. Nejčastěji se využívají funkce tvaru: xi+1 = m(xi) xi+1 = m(xi ,xi-1) Iterační metodyHledání průsečíku s osou x – obecně III Máme výchozí funkci f(x) a interval <a, b> Zvolíme funkci m pro výpočet xi+1: xi+1 = m(xi ,xi-1, ...,x0) Funkce m je popsána v rámci metody pro určování průsečíku s osou x Provedeme iterativní výpočet

  16. Iterační metodyHledání průsečíku s osou x – obecně IV Iterativní výpočet: Zvolíme vhodné počáteční hodnoty x0, x1, ..., xk: i := k; DO xi+1 = m(xi ,xi-1, ...,x0); i++; WHILE (PODMÍNKA UKONČENÍ != TRUE)

  17. Iterační metodyHledání průsečíku s osou x – obecně V Jaké mohou být podmínky ukončení: • |f(xi+1) – f(xi)| < MIN_DF • |f(xi+1)| < MIN_F • |xi+1 – xi| < MIN_X • i > MAX_I

  18. Iterační metodyHledání průsečíku s osou x – Newtonova metoda Princip: Vysvětlím na tabuli.

  19. Iterační metodyHledání průsečíku s osou x – Newtonova metoda II Volba počátečních hodnot: x0 Výpočet xi+1 Vstup: x0 Vlastní výpočet:

  20. Iterační metodyHledání průsečíku s osou x – Newtonova metoda III Příklad: f(x) = x3 – x – 1 x0 = 1 x1 = 2

  21. Iterační metodyHledání průsečíku s osou x – Newtonova metoda IV Zhodnocení: Výhody: • Kvadratická konvergence (v každém kroku se zdvojnásobí počet platných cifer) Nevýhody: • Je nutno počítat derivaci • V některých případech nekonverguje (xi+1 může vyjít mimo interval, kde funkce splňuje dříve uvedené podmínky)

  22. Iterační metodyHledání průsečíku s osou x – metoda sečen Patří mezi semi-Newtonovské metody – pracuje podobně jako Newtonova metoda, ale místo derivace využívá pouze její aproximaci (směrnici přímky xi, xi-1) Princip: Vysvětlím na tabuli. Obrázek + odvození vzorce:

  23. Iterační metodyHledání průsečíku s osou x – metoda sečen II Volba počátečních hodnot: x0 = a, x1 = b Výpočet xi+1 Vstup: x0, x1 Vlastní výpočet:

  24. Iterační metodyHledání průsečíku s osou x – metoda sečen III Příklad: f(x) = x3 – x – 1 x0 = 1 x1 = 2

  25. Iterační metodyHledání průsečíku s osou x – metoda sečen IV Zhodnocení: Výhody: • Takřka kvadratická konvergence • Nepoužívá druhou derivaci Nevýhody: • V některých případech opět nekonverguje (xi+1 může vyjít mimo interval, kde funkce splňuje dříve uvedené podmínky)

  26. Iterační metodyHledání průsečíku s osou x – půlení intervalu Princip: Vysvětlím na tabuli.

  27. Iterační metodyHledání průsečíku s osou x – půlení intervalu II Volba počátečních hodnot: a0 = a, b0 = b Výpočet xi+1 (a také ai+1 a bi+1) Vstup: ai, bi Vlastní výpočet: IF f(xi+1) == 0 konec výpočtu, řešení: xi+1 IF f(xi+1).f(ai) < 0 ai+1 = ai ; bi+1 = xi+1 ELSE ai+1 = xi+1 ; bi+1 = bi

  28. Iterační metodyHledání průsečíku s osou x – půlení intervalu III Největší nutný počet kroků pro získání hodnoty xn s přesností :

  29. Iterační metodyHledání průsečíku s osou x – půlení intervalu IV Příklad: f(x) = x3 – x – 1 x0 = 1 x1 = 2

  30. Iterační metodyHledání průsečíku s osou x – půlení intervaluV Zhodnocení: Výhody: • Konverguje vždy!!! • Dokážeme určit největší nutný počet kroků Nevýhody: • Konverguje pomalu (lineární konvergence)

  31. Iterační metodyHledání průsečíku s osou x – regula falsi Opět semi-Newtonovská metoda Využívá však stejný posun krajních bodů jako metoda půlení intervalů => zůstane v intervalu a0, b0 => konverguje vždy Princip: Vysvětlím na tabuli. Obrázek

  32. Iterační metodyHledání průsečíku s osou x – regula falsi II Volba počátečních hodnot: a0 = a, b0 = b Výpočet xi+1 (a také ai+1 a bi+1) Vstup: ai, bi Vlastní výpočet: IF f(xi+1) == 0 konec výpočtu, řešení: xi+1 IF f(xi+1).f(ai) < 0 ai+1 = ai ; bi+1 = xi+1 ELSE ai+1 = xi+1 ; bi+1 = bi

  33. Iterační metodyHledání průsečíku s osou x – regula falsi III Příklad: f(x) = x3 – x – 1 x0 = 1 x1 = 2

  34. Iterační metodyHledání průsečíku s osou x – regula falsi IV Problém s metodou regula falsi Vysvětlím na tabuli. Princip modifikované metody regula falsi Vysvětlím na tabuli.

  35. Iterační metodyHledání průsečíku s osou x – modifikovaná regula falsi Volba počátečních hodnot: a0 = a, b0 = b Výpočet xi+1 (a také ai+1 a bi+1) Vstup: ai, bi Vlastní výpočet: IF f(xi+1) == 0 konec výpočtu, řešení: xi+1 IF f(xi+1).f(ai) < 0 ai+1 = ai ; fm(ai+1) = f(ai+1)/2 ; bi+1 = xi+1 ; fm(bi+1) = f(bi+1) ELSE ai+1 = xi+1 ; fm(ai+1) = f(ai+1) ; bi+1 = bi ; fm(bi+1) = f(bi+1)/2

  36. Iterační metodyHledání průsečíku s osou x – modifikovaná regula falsiII Příklad: f(x) = x3 – x – 1 x0 = 1 x1 = 2

  37. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (1) Prostá iterace: Nalezení rekurzivní rovnice: Nějaké návrhy?

  38. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (2) Prostá iterace: Nalezení rekurzivní rovnice: xi+1 = 2 sin xi – 0,1 nefunguje xi+1 = asin (x/2 + 0,1) funguje: Je potřeba 18 iterací na 6 desetinných míst

  39. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (3) Prostá iterace: Speciální rekurzivní rovnice:

  40. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (4) Prostá iterace: Speciální rekurzivní rovnice: x0 = 0 Je potřeba 4 iterace na 6 desetinných míst

  41. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (5) Newtonova metoda: Úprava rovnice: f(x) = x/2 + 0,1 – sin x = 0 Najít v grafu vhodné x0 x0 = 0 f’(x) = ½ - cos x

  42. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (6) Newtonova metoda: Jsou potřeba 3 iterace na 6 desetinných míst

  43. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (7) Metoda regulafalsi metoda: Úprava rovnice: f(x) = x/2 + 0,1 – sin x = 0 Najít v grafu vhodné a0 a b0 a0 = 0, b0 = 1

  44. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (8) Metoda regula falsi: Je potřeba 6 iterací na 6 desetinných míst

  45. Iterační metodyPraktický příklad: sin x = x/2+ 0,1 (9) Prostá iterace: xi+1 = asin (x/2 + 0,1) 18 iterací Prostá iterace: 4 iterace Newtonova metoda: 3 iterace Metoda regula falsi: 6 iterací
