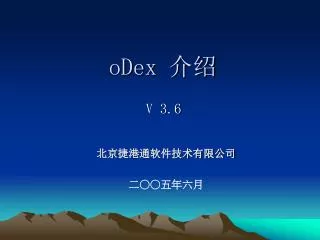

  1. oDex 介绍 V 3.6 北京捷港通软件技术有限公司 二○○五年六月

  2. 介绍大纲 • oDex 是什么 • oDex 有什么用 • oDex 结构 • oDex 特点 • oDex 典型应用 • oDex 3.6新特性

  3. oDex 是什么 oDex (open Directly eXchanger) 是基于J2EE标准构建的、分布式的、大容量的信息交换平台。 它可以采用多种通信协议，实现多种消息格式、多种报文格式的快速、安全的信息交换。

  4. oDex 有什么用 • 大容量、快捷的数据交换平台； • 基于J2EE标准的，纯JAVA的消息中间件； • EDI、EBXML、RosettaNet等信息交换工具； • B2B电子商务的核心部件； • 实现企业间异构系统互联的得力助手；

  5. oDex 组成 • oDex 包括3个基础部件： • 运行引擎(MXJ， Message Exchange Jet)； • 安全服务代理(SSA， Security Service Agent)； • 管理工具(SMT， System Management Tool)； • oDex 包括2个附加部件： • 用户消息代理(UMA， User Message Agent)； • 计费管理工具(BMT， Bill Management Tool)

  6. oDex MXJ介绍 • 运行引擎(MXJ）实现oDex的用户接入、消息封装、消息交换 等核心功能； • 运行引擎(MXJ） 由交换中心（Centre）、交换单元（MTA）、公共服务（COMM）、用户接入（EAS）等模块组成；

  7. CENTRE oDex MXJ结构 DATA DATA MTA1 MTA2 COMM JMS Server POP3/SMTP Server UDTP Server

  8. MXJ功能模块 • 交换中心（Centre）：实现MTA级连； • 交换单元（MTA）：核心交换单元，实现消息的交换与存储； • 公共服务（COMM）：提供用户身份认证、数据存取等公共服务； • 用户接入（EAS）：用户接入服务，实现通信协议、消息封装等服务，本版本提供JMS、POP3/SMTP、UDTP等3种服务；

  9. oDex SSA 介绍 • 安全服务代理(SSA ）实现oDex的用户数据安全传输服务；

  10. oDex SMT介绍 • 管理工具(SMT ）实现oDex的图形化、可视化系统管理功能；

  11. 支持分布部署，实现系统集群； • 支持多种通信协议与通信接口； • 支持多种消息格式； • 支持多种报文格式、报文标准； • 提供端对端的消息跟踪 ； • 完善的日志功能； • 直观的系统管理与维护 ； • 灵活设定的权限管理； • 高稳定性、高安全性、高扩展性 oDex特点

  12. 分布部署与系统集群 • MXJ模块化结构，便于分布部署； • 统一的用户身份认证，统一的数据采取方式，MXJ可以实现系统集群； • 巧妙的模块设计，MXJ具有容错功能；

  13. 多种通信协议与通信接口 支持的通信协议： • JMS标准接口 • POP3/SMTP标准接口、扩展接口 • UDTP接口

  14. 多种消息格式 支持的消息类型/消息格式： • JMS消息； • MIME消息； • SMIME消息； • UDM消息---自定义格式；

  15. 多种报文格式、报文标准 支持的报文格式： • EDIFACT格式 • EBXML格式 • RosettaNet格式 • 自定义格式；

  16. 端对端的消息跟踪 • oDex可以实现消息的端到端追踪； • 系统管理员可以通过图形化的界面快速而方便地对消息进行跟踪，获得相关信息，确认其在oDex中的状态和位置等 ； • 用户可以使用特定的命令对与其身份相关的消息进行跟踪，获得相关信息，确认其在oDex中的状态和位置等 ；

  17. oDex运行引擎在运行中将会记录各种日志信息，包括系统日志、用户访问日志；oDex运行引擎在运行中将会记录各种日志信息，包括系统日志、用户访问日志； • 系统管理员可以随时了解系统运行状况、用户访问状况，甚至包括黑客攻击状况； • 通过系统管理工具，可以根据各种条件查询、分析和监控系统的运行，并简单地获得各种统计报表。 完善的日志功能

  18. 权限管理 • 根据需要oDex可灵活配置、设定各个系统管理员的系统管理权限，不同的系统管理员完成不同权限的管理工作； • 根据需要系统管理员可以对用户分组，不同的用户组可以定义不同的功能、权限； • 系统管理员可以为用户建立交易关系，或阻止某些交易的发生 ； • 系统具有黑名单功能，以阻止某些访问者；

  19. oDex的队列维护可以完成对消息换队列的查询与统计，并可在必要时对某些异常报文做删除处理，维护与监控报文交换队列的正常运转 ； • 系统管理工具（SMT）提供图形方式动态显示、监控、测试系统运行状态； • 通过系统管理工具可以直观地完成各项系统配置；维护用户账号，并可以设定合作伙伴关系与交换的报文种类；完成系统的归档与恢复等 • 系统报警和事件通知，可提醒系统管理员关注系统的特定运行状况 系统管理与维护

  20. 稳定性 • 支持7*24的企业应用； • 严格而成熟的配置方案保证了稳定性； • 优化的存储方案保证了存储的效率 • 系统具有容错功能，某些模块出现故障，不影响用户使用；

  21. 安全性 • 数据的传递、数据的存储等多方面、多层次的安全手段 ； • 采用CA证书作为身份认证手段； • 系统具有黑名单功能，以阻止某些访问者；

  22. 扩展性 • 在设计上，基于Java技术，应用面向对象理论，采用J2EE体系架构和模块化设计，确保可以通过不同的系统配置满足不同的需要，提供规模可变的解决方案； • 在配置上，通过多层的灵活配置，保证了系统的高扩展性和伸缩性的实现； • 在跨平台应用上，支持：Windows，Linux，UNIX；并且oDex的各个部件可以根据需要，分别部署在不同的/异构的系统上。

  23. oDex 典型应用 • 检验检疫电子业务平台 • 检验检疫电子转单平台

  24. oDex 3.6新特性 议程 • 运行引擎（MXJ）新特性 • 管理工具(SMT）新特性

  25. oDex 新特性 运行引擎新特性

  26. 运行引擎（MXJ）新特性 • 增加通信协议、通信接口 • 增加信息封装格式 • 调整COMM功能 • 改善MTA结构 • 改善MTA与Centre通信机制 • 实现消息主动投送功能

  27. 增加通信接口 • 支持JMS接口 • 支持UDTP接口

  28. 支持JMS消息，采用JMS协议收发 • UDM消息，采用UDTP协议收发 • 实现同一条报文可以用不同的消息封装， • 系统收到某种消息后，解封，按自己的格式存储消息体 • 用户接收消息时，系统按协议重新封装 增加信封格式

  29. 调整COMM定义：仅提供身份认证、数据存储等公共接口调整COMM定义：仅提供身份认证、数据存储等公共接口 • JMS、POP3/SMTP、UDTP作为单独应用服务，独立运行，但调用COMM公共接口； 调整COMM功能

  30. 分基础部分、扩展部分 • 分基础部分：基本的信息交换功能 • 扩展部分：级连功能（支持CENTRE）、集群功能（支持多个COMM） 改善MTA结构

  31. 提高消息投送效率 • MTA有投送到其他MTA的消息，主动投送到CENTRE • CENTRE有投送到MTA的消息，主动投送到MTA 改善MTA与CENTRE通信机制

  32. 改善Comm与MTA通信机制 • 一旦某个MTA出现异常，Comm将缓存信息，同时通知客户端软件。 • ？？？？

  33. JMS协议、UDTP协议实现消息主动投送功能 • POP3/SMTP协议不能完成消息主动投送功能 实现消息主动投送功能

  34. oDex 3.6新特性 管理工具(SMT）新特性

  35. 管理工具(SMT）新特性 • 适应运行引擎的修改，能够对其管理 • 改进实时监测 • 改进日志查询 • 改进的界面风格 • 修改某些BUG
