Signalisatievergunning. Juvyns Claudia 25-09-2014 Antwerpen. Overzicht. Wie, wat, wanneer, hoe? Voorbeeldvergunning Aandachtspunten. Vergunningverlener. Signalisatievergunning wordt verleend door: minister of zijn afgevaardigde op autosnelwegen

Download Presentation

Signalisatievergunning

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Signalisatievergunning

Signalisatievergunning

Juvyns Claudia

25-09-2014

Antwerpen


Overzicht

Overzicht

  • Wie, wat, wanneer, hoe?

  • Voorbeeldvergunning

  • Aandachtspunten

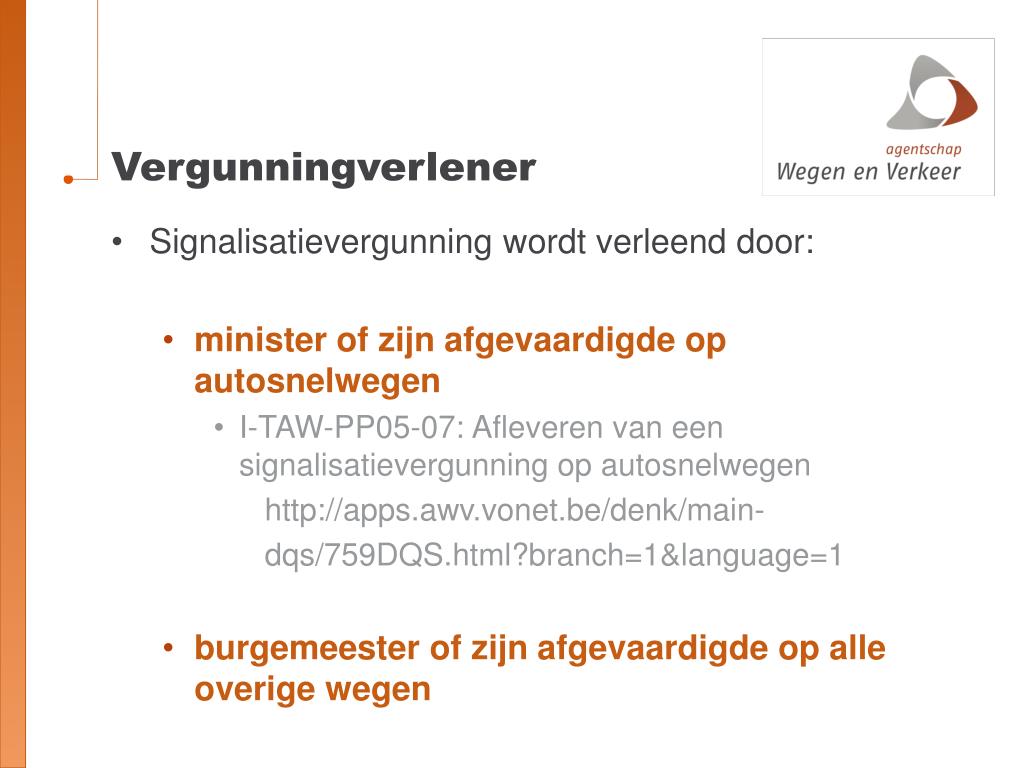

Vergunningverlener

Vergunningverlener

  • Signalisatievergunning wordt verleend door:

    • minister of zijn afgevaardigde op autosnelwegen

      • I-TAW-PP05-07: Afleveren van een signalisatievergunning op autosnelwegen

        http://apps.awv.vonet.be/denk/main-

        dqs/759DQS.html?branch=1&language=1

    • burgemeester of zijn afgevaardigde op alle overige wegen


Aanvrager vergunning

Aanvrager vergunning

  • Degene die de hinder veroorzaakt, met name

    • de (hoofd)aannemer

    • gespecialiseerde firma aangesteld door de hoofdaannemer


Voor welke werken

Voor welke werken?

  • Voor (geplande) werken waarbij een deel van de rijweg, het fietspad en/of het voetpad ingenomen wordt om de werken te kunnen uitvoeren.

  • Bouwheer of opdrachtgever?

    • agentschap Wegen en Verkeer

    • gemeente

    • nutsmaatschappij

    • particulier

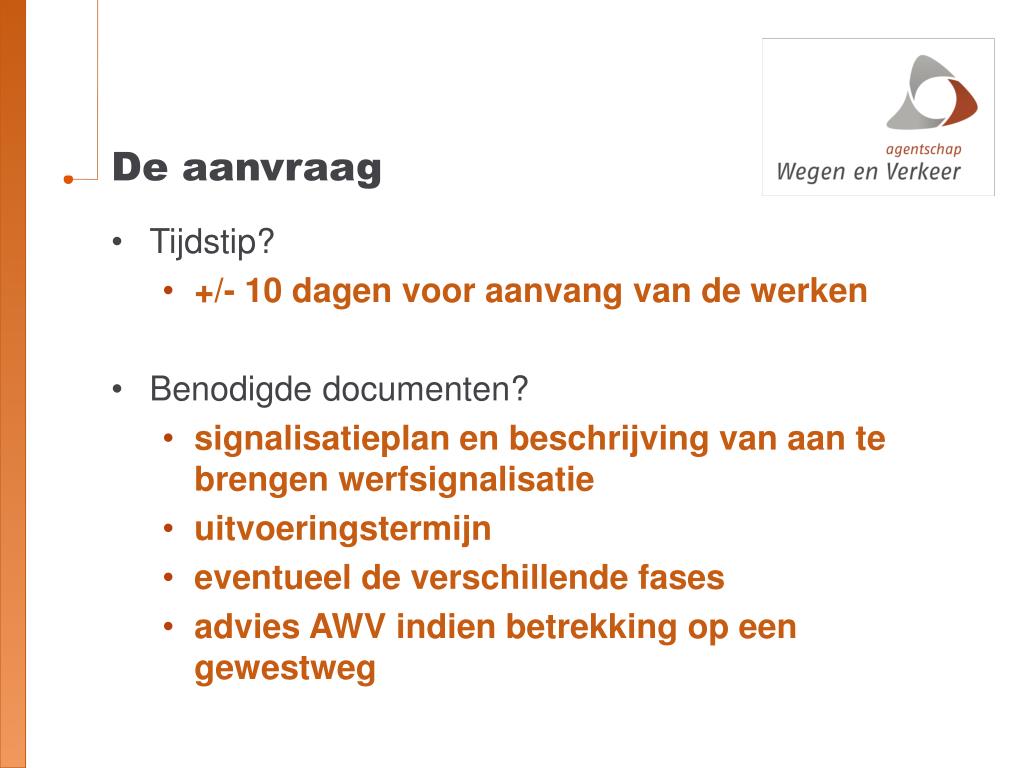

De aanvraag

De aanvraag

  • Tijdstip?

    • +/- 10 dagen voor aanvang van de werken

  • Benodigde documenten?

    • signalisatieplan en beschrijving van aan te brengen werfsignalisatie

    • uitvoeringstermijn

    • eventueel de verschillende fases

    • advies AWV indien betrekking op een gewestweg


Checklist

Checklist


Signalisatieplan

Signalisatieplan

  • Aandachtspunten:

    • correcte borden gebruiken

    • correcte opstelhoogtes

    • borden afdekken


Signalisatieplan 2

Signalisatieplan (2)


Signalisatieplan 3

Signalisatieplan (3)


Voorbeeld vergunning

Voorbeeld-vergunning


Voorbeeld vergunning 2

Voorbeeld-vergunning (2)

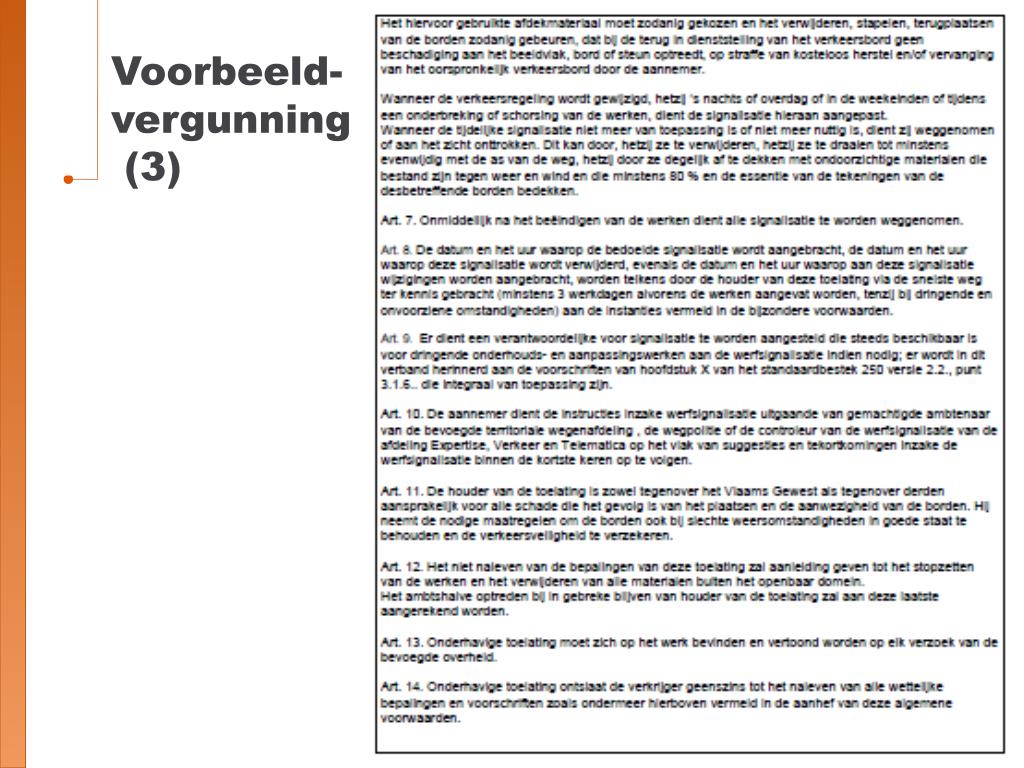

Voorbeeld vergunning 3

Voorbeeld-vergunning (3)


Naam van de aanvrager

Naam van deaanvrager

  • hoofdaannemer

  • onderaannemer signalisatie

  • particulier


Naam hoofd aannemer

Naam hoofd-aannemer

  • hoofdaannemer

  • onderaannemer signalisatie

  • particulier


Plaats van de werken

Plaats van de werken

  • autosnelweg

  • meterpunten


Aard van de werken

Aard van dewerken

  • leveren en plaatsen ANPR-camera

  • installeren filedetectie-systeem

  • kernboringen


Aard van de belemmering

Aard van debelemmering

  • werken op

    • pechstrook

    • linker-rijstrook

    • rechter-rijstrook


Categorie van de werken

Categorie van de werken

  • combinatie van meerdere categorieën is mogelijk

  • sterk versus weinig hinderend


Sterk versus weinig hinderend

Sterk versus weinig hinderend

  • Sterk hinderend

    • indien ten minste één rijstrook of de breedte van een rijstrook onttrokken wordt aan het verkeer

  • Weinig hinderend

    • indien minder dan één rijstrook of minder dan de breedte van een rijstrook onttrokken wordt aan het verkeer


Duur van de werken

Duur van de werken

  • aantal kalenderdagen

  • aanvangsdatum

  • vermoedelijke einddatum

     verletdagen?


Naam van de opdrachtgever

Naam van de opdrachtgever

  • Vlaamse overheid

  • gemeente

  • nutsmaatschappij

  • particulier


Verantwoor delijken ter plaatse

Verantwoor-delijken terplaatse

  • projectleider

  • aannemer

  • signalisatie


Bestek nummer

Bestek-nummer


Meldingen

Meldingen

  • district

  • verkeerscentrum

  • andere instanties


Belangrijke noot

Belangrijke noot

  • Een signalisatievergunning ontslaat de verkrijger niet van het naleven van alle wettelijke bepalingen en voorschriften zoals:

    • M.B. d.d. 07.05.1995

    • standaardbestek 250

  • Bij werken op de autosnelweg:

    • iedere inname van rijstrook moet gemeld aan verkeerscentrum

    • exacte uitvoeringsperiode moet meegedeeld aan WPR


Belangrijke noot 2

Belangrijke noot (2)

  • Niet enkel juistheid van te plaatsen signalisatie controleren, maar ook:

    • meest gunstige categorie van werken kiezen

      (goede beveiliging werknemer en zo weinig

      mogelijk hinder)

    • doorgang voor fietsers en voetgangers voorzien

    • bereikbaarheid handelszaken vrijwaren


Aandachtspunten

Aandachtspunten

  • Beperking werktijden door AWV en/of gemeente

    • Hoofdwegen

      • Dienstorder MOW/AWV/2010/5

        “Beperking van de verkeershinder en bijhorende

        onveiligheid, bij werken op autosnelwegen”


Aandachtspunten 2

Aandachtspunten (2)


Aandachtspunten 3

Aandachtspunten (3)

  • Beperking werktijden door AWV en/of gemeente

    • Primaire wegen I en II

      • geen werken tijdens de spits

        (07u-09u en 15u-19u)

    • Primaire wegen I en II

      • geen werken tijdens de spits

        (07u-09u en 15u-19u)

    • Andere wegen ter hoogte van kruispunten

      • geen werken tussen 07u-09u en 15u30-18u

      • op woensdag geen werken tussen 12u-13u


Aandachtspunten 4

Aandachtspunten (4)

  • Doorgang voor fietsers en voetgangers


Aandachtspunten 5

Aandachtspunten (5)

  • Informatie aan omwonenden

  • Bereikbaarheid plaatselijke handelaars

  • Parkeergelegenheid aanwonenden

  • Toegang privé-eigendommen


Plaatsingsvoorwaarden signalisatie

Plaatsingsvoorwaarden signalisatie

Juvyns Claudia

25-09-2014

Antwerpen


Overzicht1

Overzicht

  • Waarom, hoe?

  • Wettelijk kader

  • Regelgeving

    • Volgorde opstelling borden

    • Opbouw opstelling

    • Bekleding beeldvlak

    • Opstelling in grondplan

    • Opstelhoogte

    • Stabiliteit


Waarom

Waarom?

  • Weggebruikers waarschuwen

    • wettelijk

    • duidelijk

    • logisch

    • aangepast


Waarom 2

Waarom? (2)

  • Werknemers binnen werkzone beschermen


Signalisatievergunning

Hoe?

  • Aangepaste signalisatie

    • niet enkel juiste signalisatie,

    • maar ook:

      meest gunstige categorie van werken

  • Signalisatievergunning

    • aanvrager = degene die hinder veroorzaakt

    • voor (geplande werken) waarbij deel van rijweg, fiets- en/of voetpad ingenomen wordt


Hoe 2

Hoe? (2)

  • Reglementaire verkeerstekens


Hoe 3

Hoe? (3)

  • Streef naar een duidelijke signalisatie


Wettelijk kader

Wettelijk kader

  • Wet betreffende de politie van het wegverkeer

    (gecoördineerd door het K.B. van 16.03.1968)

  • K.B. van 01.12.1975 houdende het algemeen reglement op de politie van het wegverkeer


Wettelijk kader 2

Wettelijk kader (2)

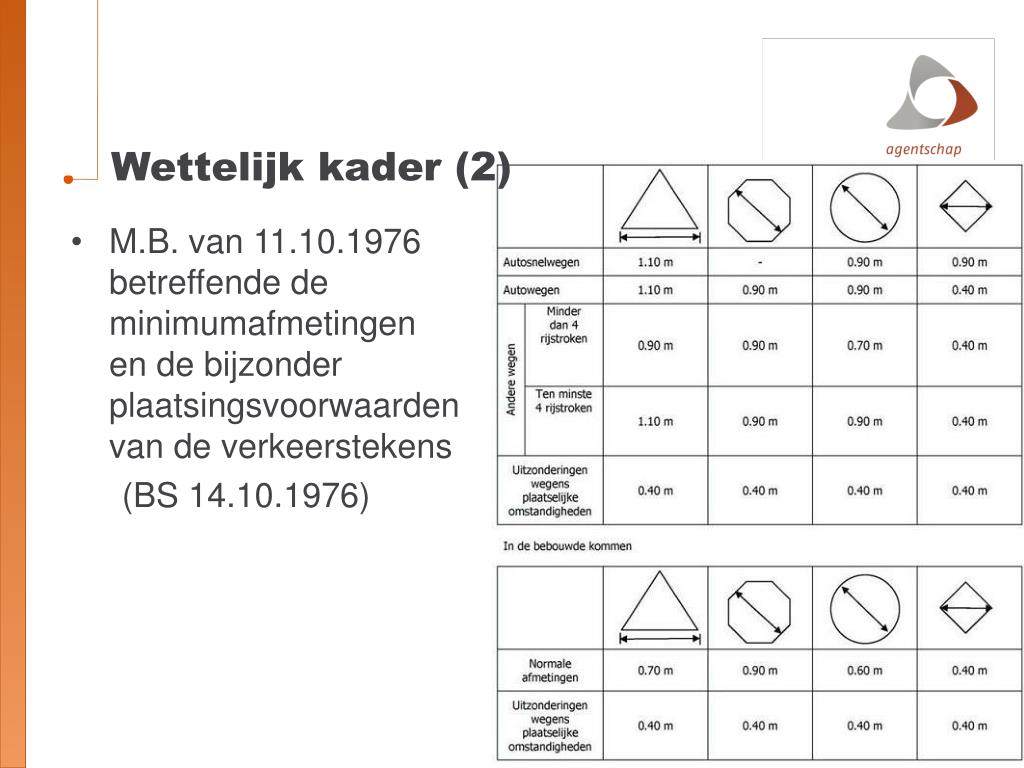

  • M.B. van 11.10.1976 betreffende de minimumafmetingen en de bijzonder plaatsingsvoorwaarden van de verkeerstekens

    (BS 14.10.1976)


Wettelijk kader 3

Wettelijk kader (3)

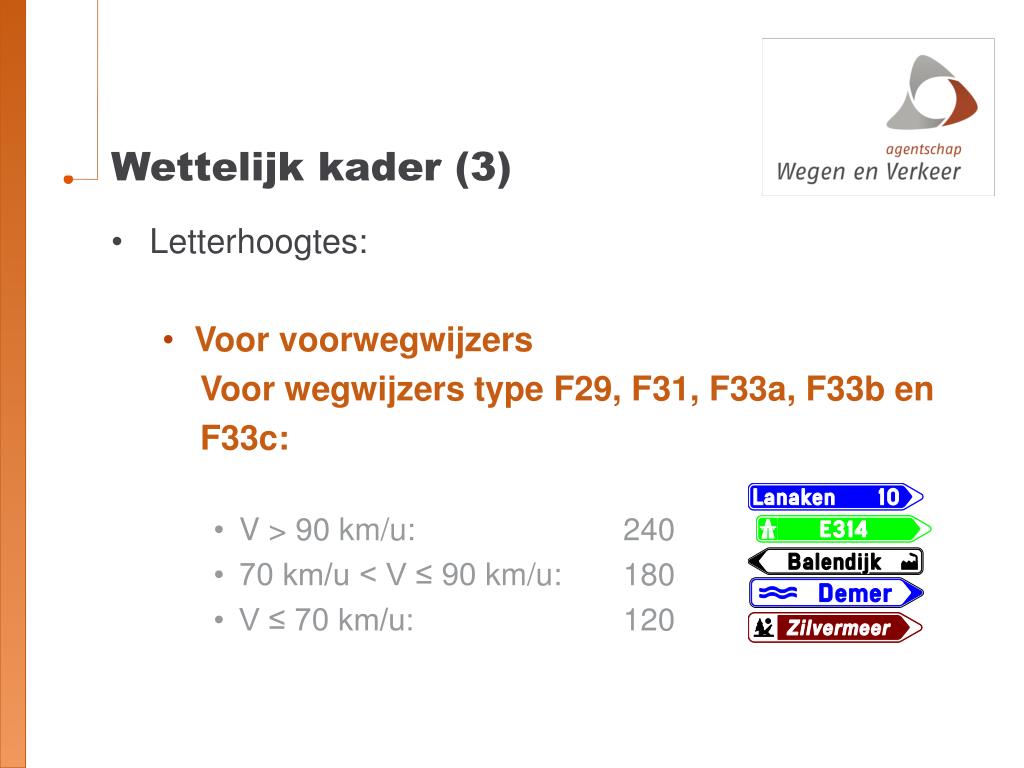

  • Letterhoogtes:

    • Voor voorwegwijzers

      Voor wegwijzers type F29, F31, F33a, F33b en

      F33c:

      • V > 90 km/u:240

      • 70 km/u < V ≤ 90 km/u: 180

      • V ≤ 70 km/u:120


Wettelijk kader 4

Wettelijk kader (4)

  • Letterhoogtes:

    • Voor F34a, F35 en F37

      • V ≥ 70 km/u: letterhoogte 120

      • V < 70 km/u:letterhoogte 100


Wettelijk kader 5

Wettelijk kader (5)

  • Letterhoogtes:

    • F41

      • V ≥ 90 km/u: letterhoogte 180

        afmeting bord 1500 x 300

      • V < 70 km/u: letterhoogte 150

        afmeting bord 1250 x 300

      • binnen bebouwde kom:

        letterhoogte 120

        afmeting bord 1000 x 200


Wettelijk kader 6

Wettelijk kader (6)

  • Werfvoorbeeld:

    • deze 3 borden

      • omleiding

      • wegomlegging

      • omlegging

        werden gebruikt om dezelfde omleiding te signaleren

        STREEF NAAREENVORMIGHEID


Wettelijk kader 7

Wettelijk kader (7)

  • M.B. van 07.05.1999 betreffende het signaleren van werken en verkeersbelemmeringen op de openbare weg

    (B.S. d.d. 21.05.1999)

    • Werken worden ingedeeld in 6 categorieën


Regelgeving

Regelgeving

  • Algemene omzendbrief nopens de wegsignalisatie

    • Volgorde opstellen borden:

      • Gevaarsborden

        • Steeds op 150m voor het gevaar plaatsen,

          tenzij met onderbord

      • Voorrangsborden

      • Verbodsborden

      • Gebodsborden

        • Gebodsborden hebben voorkeur op verbodsborden

      • Verkeersborden m.b.t. parkeren en stilstaan


Regelgeving 2

Regelgeving (2)

  • Algemene omzendbrief nopens de wegsignalisatie

    • Volgorde opstellen borden:

      • Aanwijzingsborden

        • Rechtdoor

        • Links

        • Rechts

          Steeds van ver naar dichtbij gerangschikt

      • Onderborden

      • Zoneborden


Regelgeving 3

Regelgeving (3)

  • Volgorde opstellen borden:


Regelgeving 4

Regelgeving (4)

  • Volgorde opstellen borden:

    • Voorwegwijzers


Regelgeving 5

Regelgeving (5)

  • Volgorde opstellen borden:

    • Wegwijzers

      NIETWEL


Regelgeving 6

Regelgeving (6)

  • Algemene omzendbrief nopens de wegsignalisatie

    • Opbouw opstelling:

Tussenafstand: 30mm

Uitzonderlijk 25mm (bij B1 met onderbord / bord)

70cm


Regelgeving 7

Regelgeving (7)

  • Algemene omzendbrief nopens de wegsignalisatie

    • Tussenafstand steunen:


Regelgeving 8

Regelgeving (8)

  • Algemene omzendbrief nopens de wegsignalisatie

    • Tussenafstand steunen:


Regelgeving 9

Regelgeving (9)

  • Algemene omzendbrief nopens de wegsignalisatie

    • Tussenafstand steunen:


Regelgeving 10

Regelgeving (10)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak

      • Retroreflecterende bekleding


Regelgeving 11

Regelgeving (11)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak

      • Retroreflecterende bekleding

        • Type 1:

          - voorrangsborden B1/M1 en B5/M8 (fietsers)

          - gebodsborden D7 t/m D13 (+ onderbord)

          - borden stilstaan en parkeren (+ onderbord)

          - hm- en kmborden

          - ,,,


Regelgeving 12

Regelgeving (12)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak

      • Retroreflecterende bekleding

        • Type 2:

          - voorrangsborden B9, B11, B13, B15, B21

          - verbodsborden C37, C41, C45, C49

          - gebodsborden D1 t/m D5 (+ onderbord)

          - ,,,


Regelgeving 13

Regelgeving (13)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak

      • Retroreflecterende bekleding

        • Type 3:

          - gevaarborden (+ onderbord)

          - voorrangsborden (+ onderbord),

          uitgezonderd folie I en II

          - verbodsborden (+ onderbord),

          uitgezonderd folie II

          - calamiteitenrouteborden

          - ,,,


Regelgeving 14

Regelgeving (14)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak


Regelgeving 15

Regelgeving (15)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak


Regelgeving 16

Regelgeving (16)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak


Regelgeving 17

Regelgeving (17)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.4 Bekleding beeldvlak

      • Hechten op het bord;

      • Buitenbestendig zijn;

      • Geen blazen of delaminatie vertonen.


Regelgeving 18

Regelgeving (18)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.7.A. Opstelling in grondplan

      • Minstens 0,75m vrije ruimte

        • Gemeten tussen rand verkeersteken en rand rijbaan

      • Rijbaan begrensd door trottoirband in opstand

        • Vrije ruimte kan beperkt tot 0,5m

      • Voor voetgangers

        • Vrije ruimte van 1m breed


Regelgeving 19

Regelgeving (19)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.7.B. Opstelhoogte signalisatie

      • Normale opstelhoogte: 1,50m


Regelgeving 20

Regelgeving (20)

  • Normale opstelhoogte: 1,50m


Regelgeving 21

Regelgeving (21)

  • 1m:

    • F43

    • F57

    • D1c

    • D1d

    • D5 (op middeneiland)

    • F21

    • C1 (spookrijden)

    • Km- en hm-borden

    • Bochtafbakeningsborden

    • Brugnummerborden

    • Borden voor toeristsche routes


Regelgeving 22

Regelgeving (22)

  • 0,45m:

    • Verticale werfafbakeningsborden


Regelgeving 23

Regelgeving (23)

  • Bakens worden zo geplaatst dat ze je geleiden


Regelgeving 24

Regelgeving (24)

  • 2,10m:

    • In de bebouwde kom en langs doorlopende bebouwing;

    • Achter een parkeerstrook/veiligheidsstrook

  • 5,50m:

    • Voorwegwijzers en wegwijzers die uitsteken boven de rijweg en verharde rijstroken


Regelgeving 25

Regelgeving (25)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.8 Stabiliteit van verkeerstekens

      • Welke steun?


Regelgeving 26

Regelgeving (26)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.1.2.8 Stabiliteit van verkeerstekens

      • Welke sokkel?


Regelgeving 27

Regelgeving (27)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.4 Figuren

      • Opbouw bord?


Regelgeving 28

Regelgeving (28)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.4 Figuren

      • Opbouw bord?


Regelgeving 29

Regelgeving (29)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X – 1.4 Figuren

      • Opbouw beugel?


Regelgeving 30

Regelgeving (30)

  • Standaardbestek 250 (versie 2.2) – Hoofdstuk X

    • Hoofdstuk X.3 – Signalisatie van werken

      • Bijkomende voorschriften voor categorie 1 en 6


Vragen

Vragen?


Wettelijk kader1

Wettelijk kader

  • Wet betreffende de politie van het wegverkeer

    • Niveau 2 item 1

      • Niveau 3

        • Niveau 4

          • Niveau 5 item 1

          • Niveau 5 item 2

    • Niveau 2 item 2


  • Login
