5

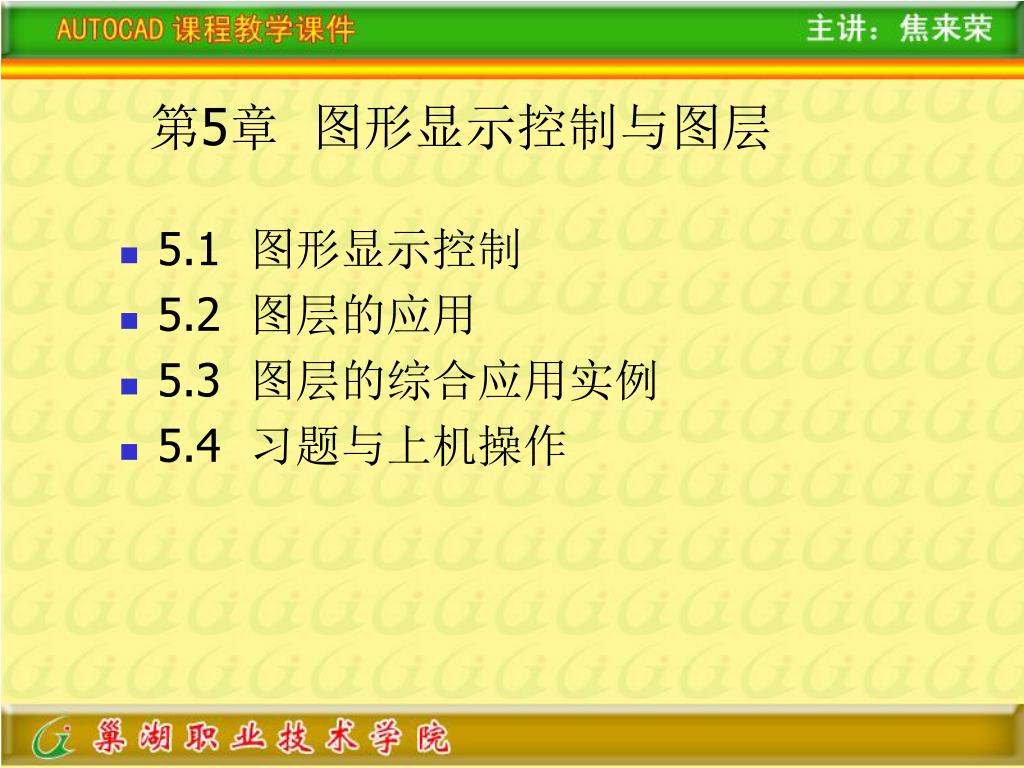

第5章 图形显示控制与图层


5

第5章 图形显示控制与图层

  • 5.1 图形显示控制

  • 5.2 图层的应用

  • 5.3 图层的综合应用实例

  • 5.4 习题与上机操作


5

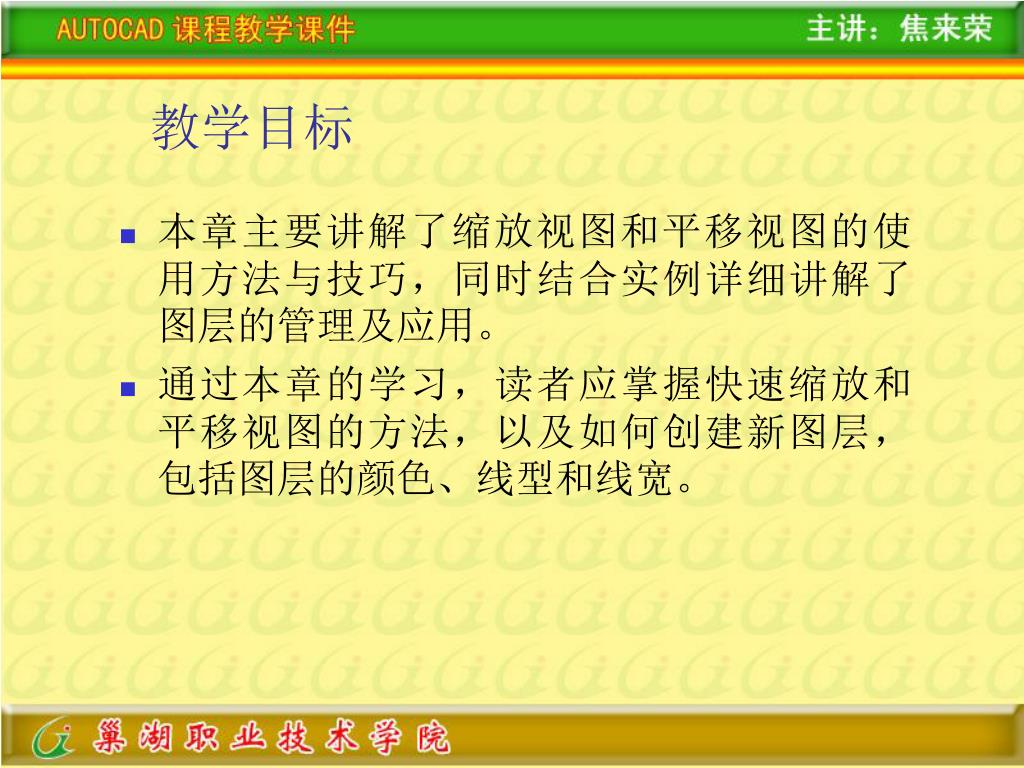

教学目标

  • 本章主要讲解了缩放视图和平移视图的使用方法与技巧,同时结合实例详细讲解了图层的管理及应用。

  • 通过本章的学习,读者应掌握快速缩放和平移视图的方法,以及如何创建新图层,包括图层的颜色、线型和线宽。


5

教学重点与难点

  • 灵活应用全部缩放、范围缩放与窗口缩放命令

  • 掌握平移视图的方法

  • 掌握图层的颜色、线型和线宽的设置

  • 掌握图层特性的设置


5

5.1图形显示控制

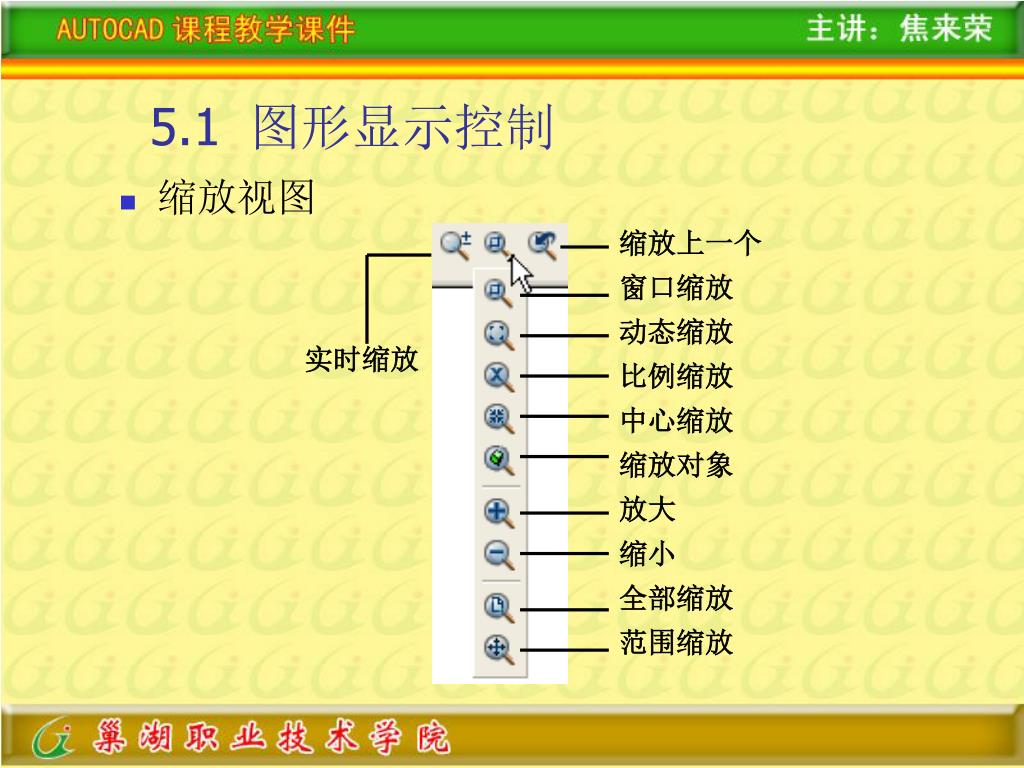

  • 缩放视图

缩放上一个

窗口缩放

动态缩放

比例缩放

中心缩放

缩放对象

放大

缩小

全部缩放

范围缩放

实时缩放


5

5.1图形显示控制

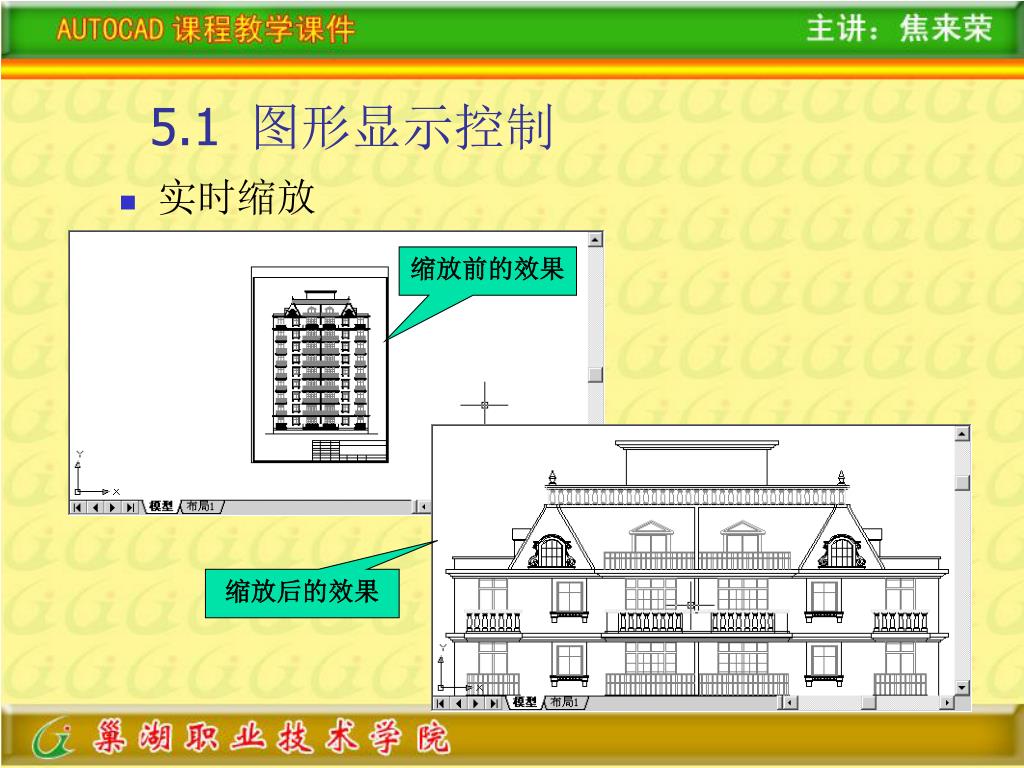

  • 实时缩放

缩放前的效果

缩放后的效果


5

5.1图形显示控制

  • 全部缩放


5

5.1图形显示控制

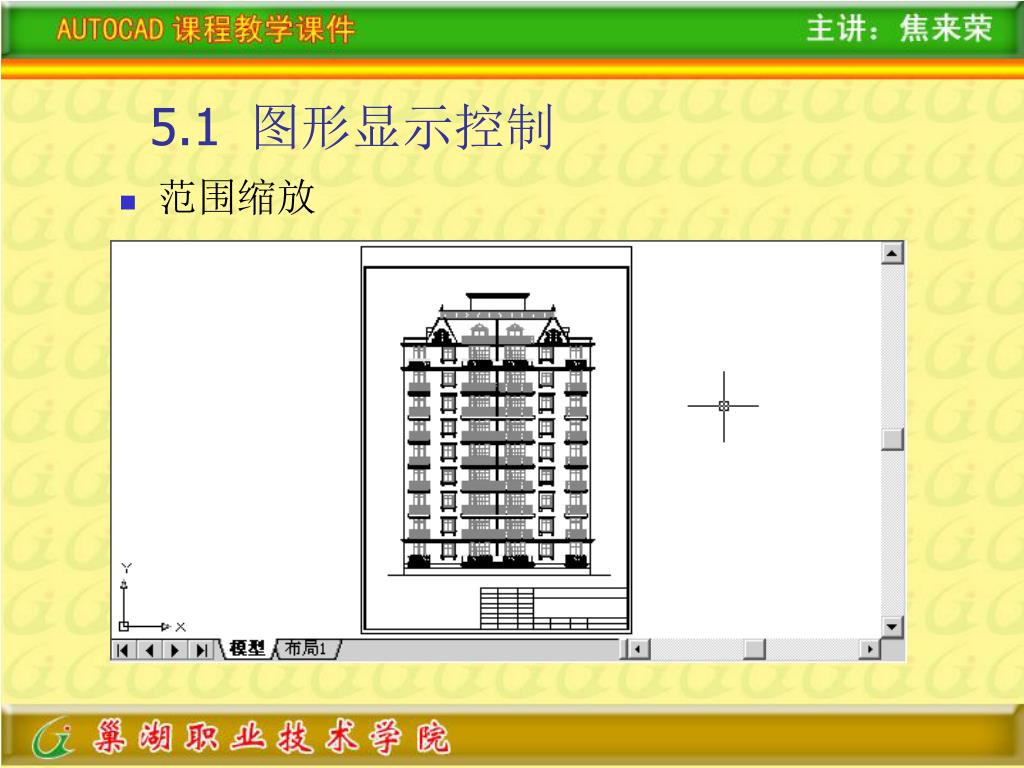

  • 范围缩放


5

5.1图形显示控制

  • 窗口缩放

  • 单击【标准】工具栏中的【窗口缩放】按钮 ,即可执行此命令。


5

5.1图形显示控制

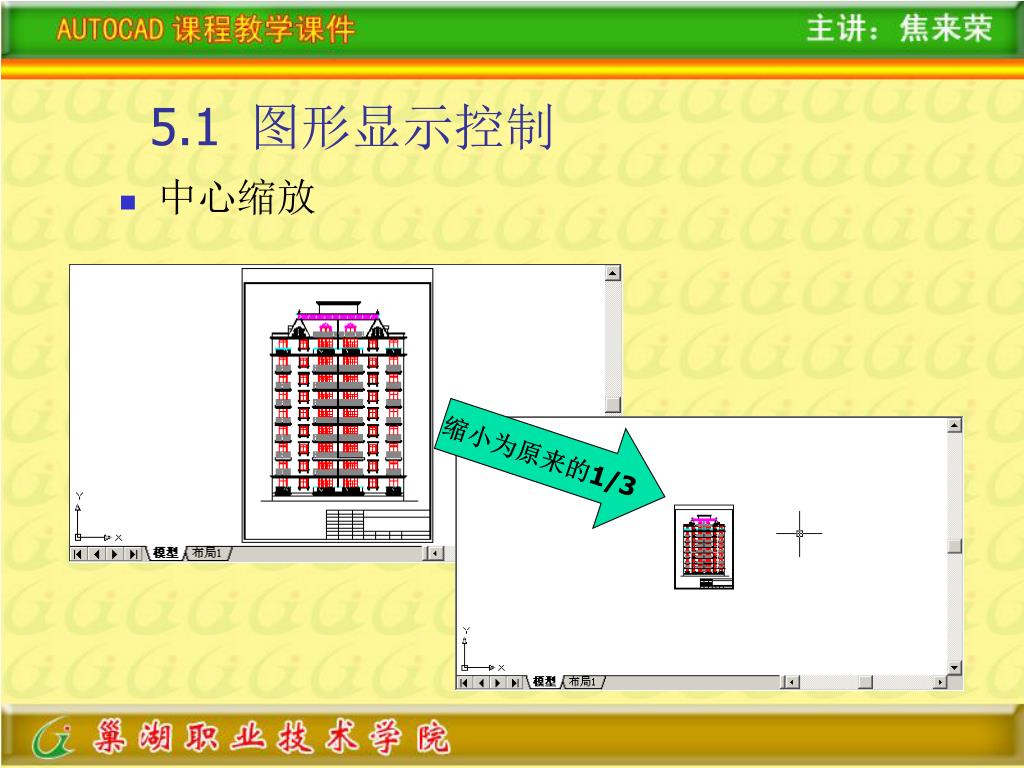

  • 中心缩放

缩小为原来的1/3


5

5.1图形显示控制

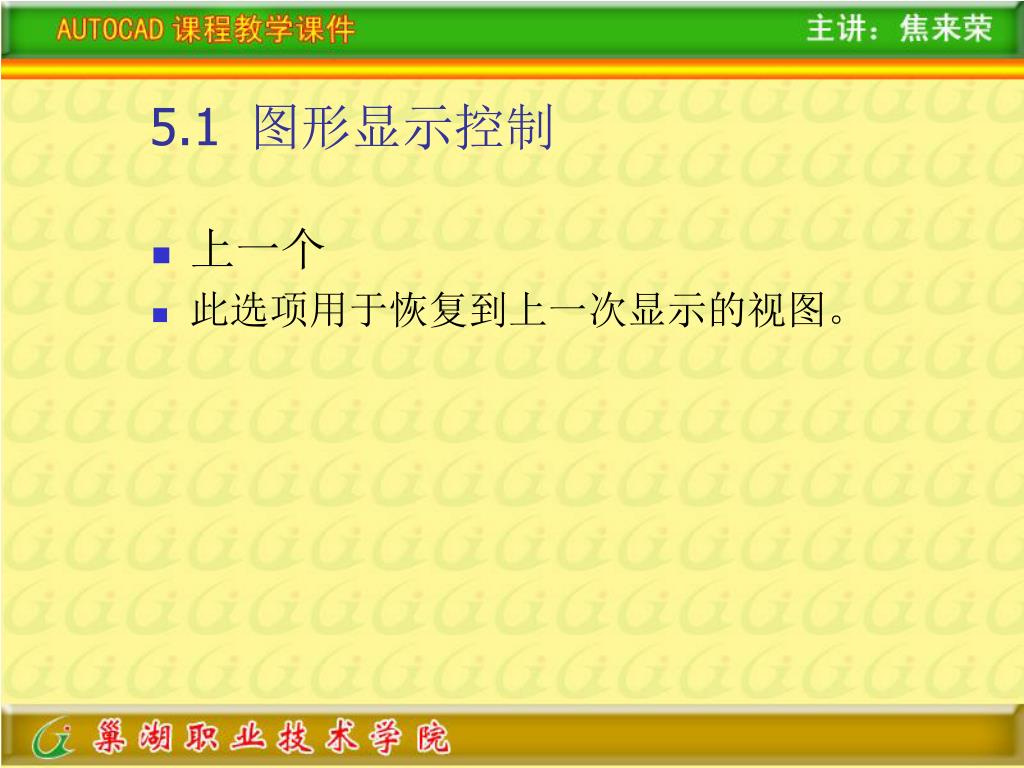

  • 上一个

  • 此选项用于恢复到上一次显示的视图。


5

5.1图形显示控制

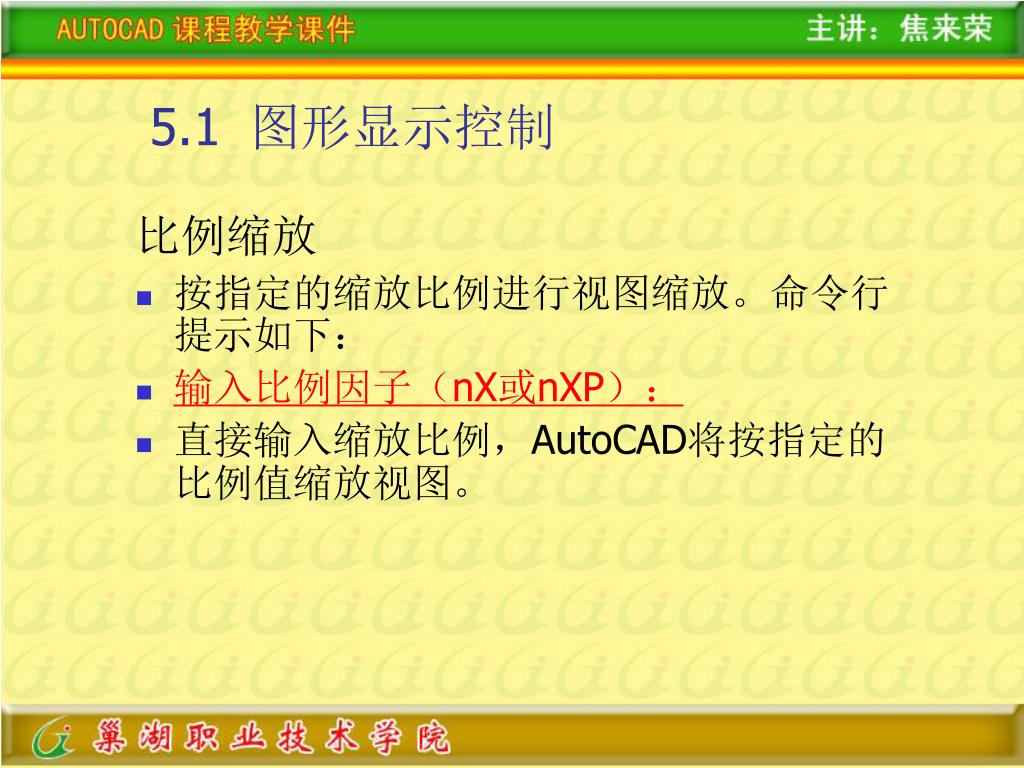

比例缩放

  • 按指定的缩放比例进行视图缩放。命令行提示如下:

  • 输入比例因子(nX或nXP):

  • 直接输入缩放比例,AutoCAD将按指定的比例值缩放视图。


5

5.1图形显示控制

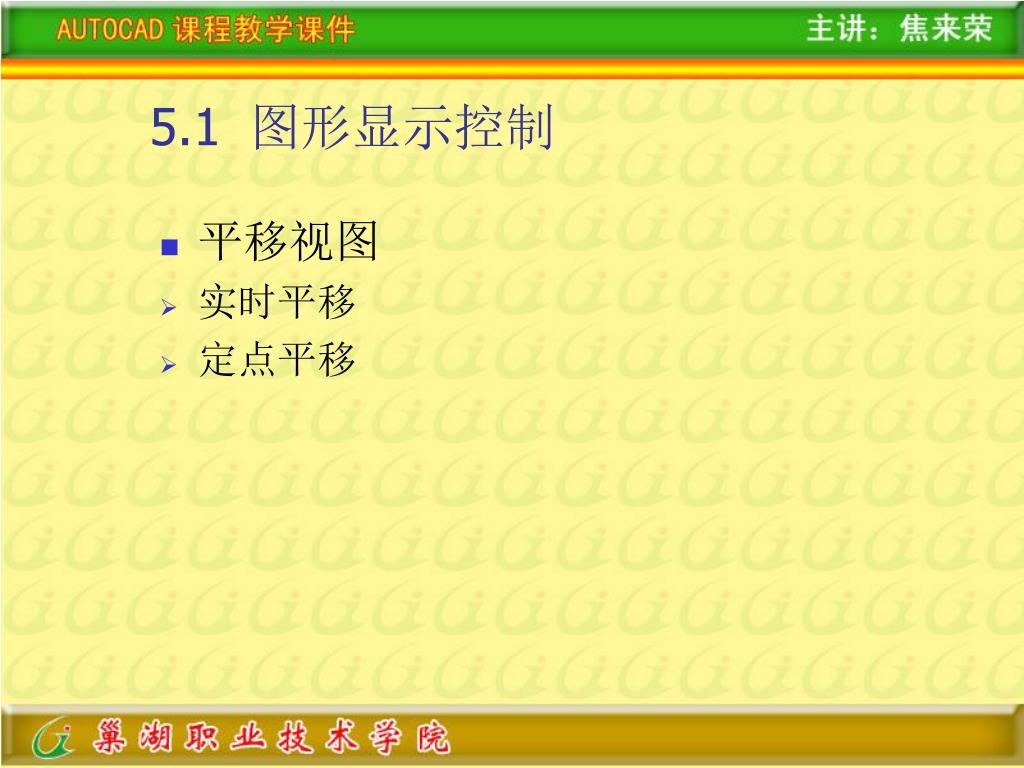

  • 平移视图

  • 实时平移

  • 定点平移


5

5.1图形显示控制

  • 重画视图

  • 只刷新当前视口的显示,调用方法:

  • 在命令行中输入redraw(可省略输入r)。

  • 可以刷新所有视口,调用方法为:

  • 执行【视图】|【重画】命令。

  • 在命令行输入redrawall(可省略输入ra),回车。


5

5.1图形显示控制

  • 重生成视图

  • 重新生成图形并刷新当前视口,方法:

  • 在命令行中输入regen(可省略输入re),或者执行【视图】|【重生成】命令。

  • 重新生成图形并刷新所有视口,方法:

  • 在命令行中输入regenall(可省略输入rea),或者执行【视图】|【全部重生成】命令。


5

5.2图层的应用

  • 新建图层


5

5.2图层的应用

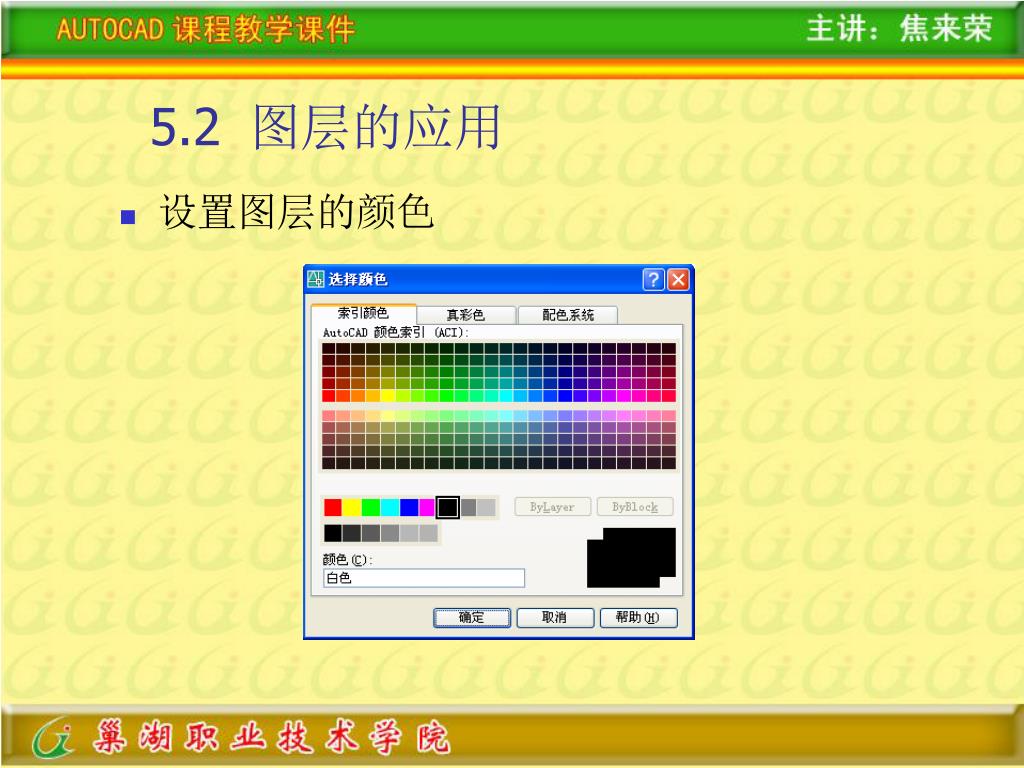

  • 设置图层的颜色


5

5.2图层的应用

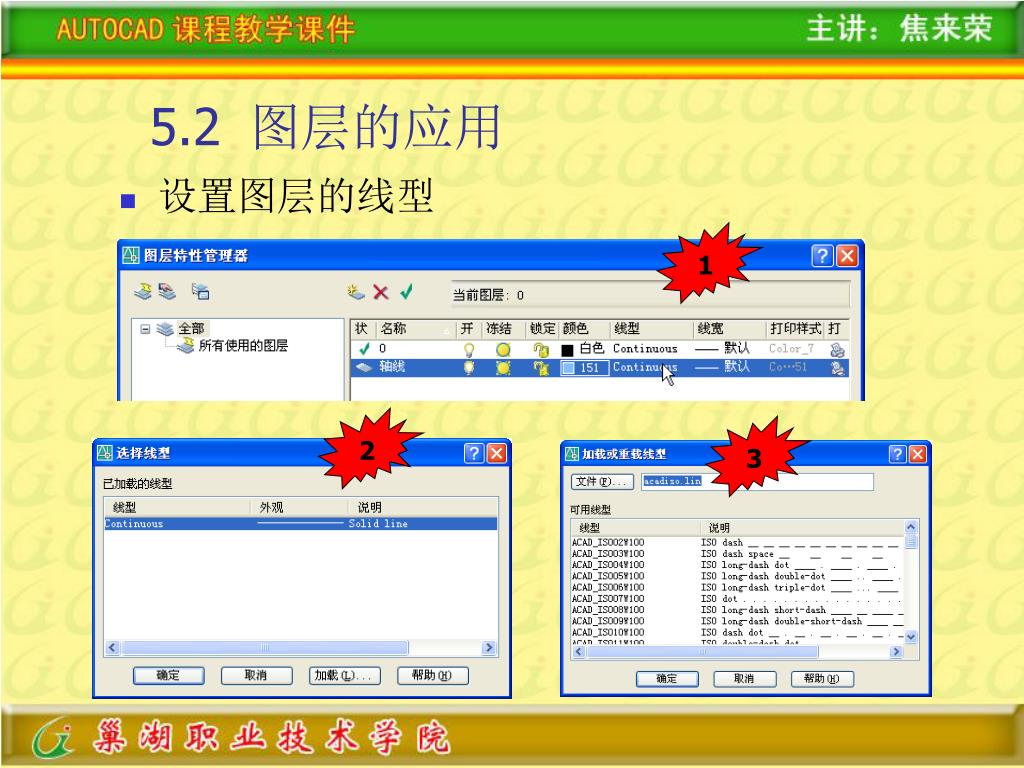

  • 设置图层的线型

1

2

3


5

机械图样中常用的图线名称、型式、及其应用


5

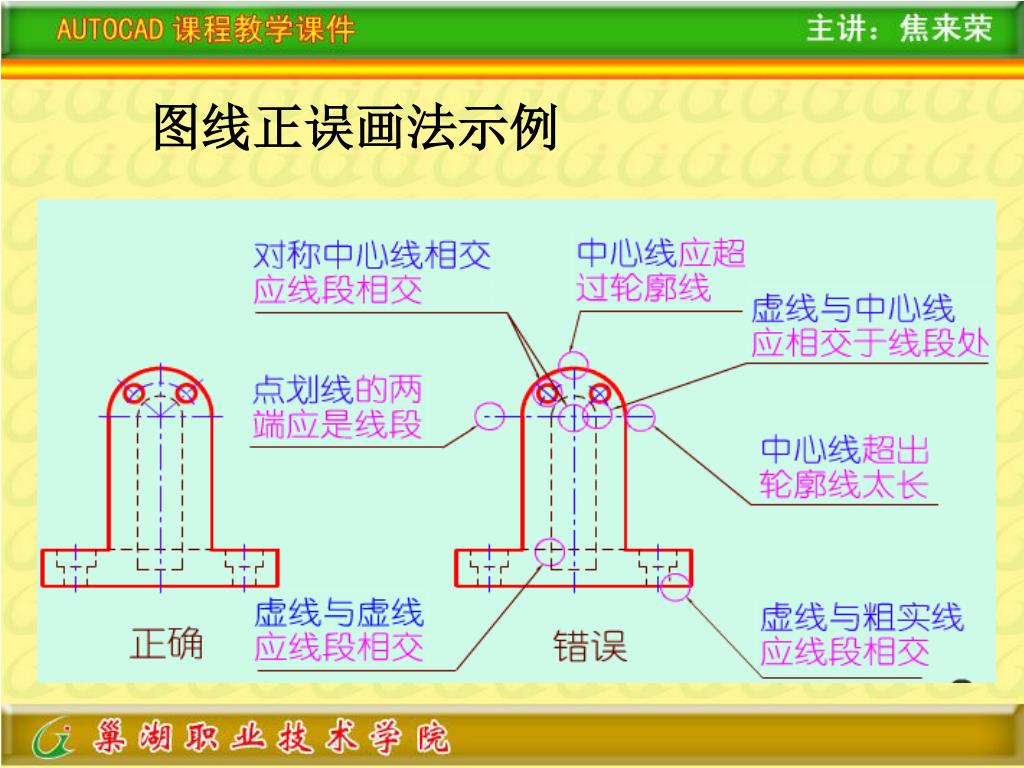

图线正误画法示例


5

5.2图层的应用

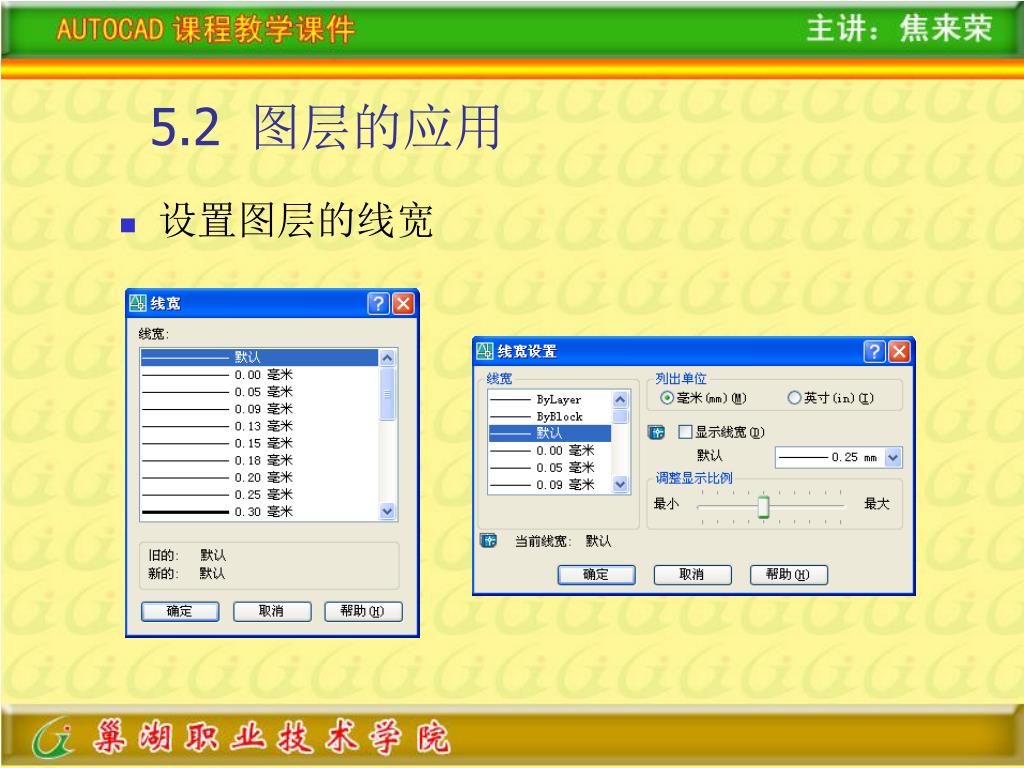

  • 设置图层的线宽


5

5.2图层的应用

改变图层的线型

改变图层的颜色

图层特性下拉列表框

回到上一个图层

将对象的图层设置为当前层

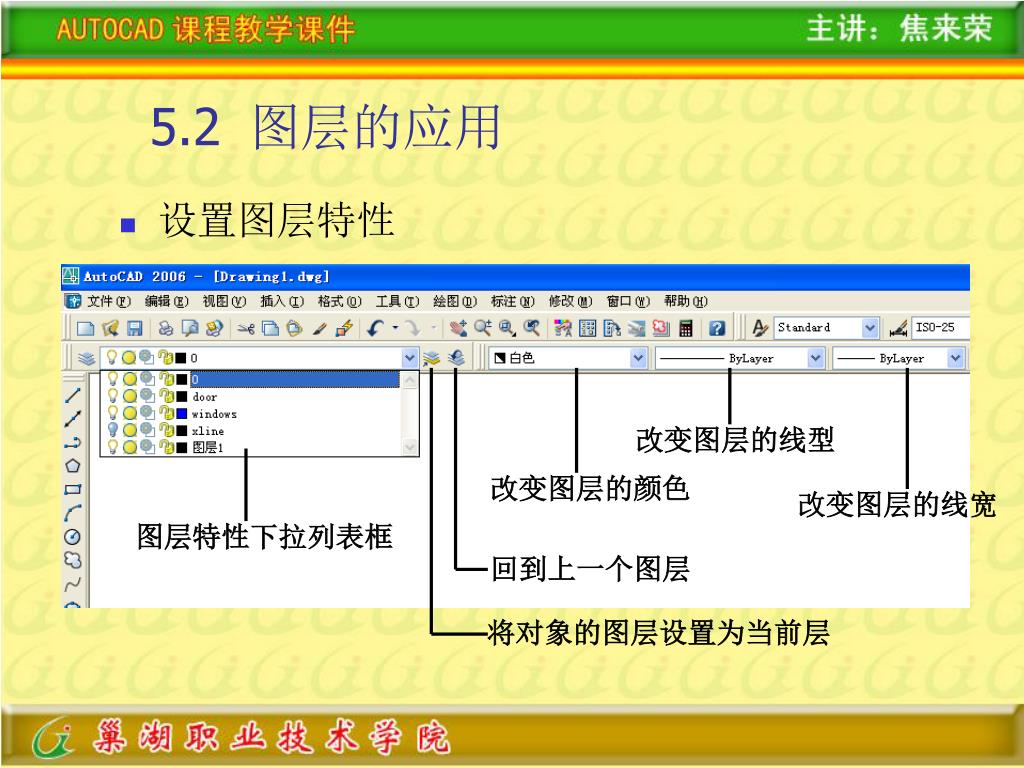

  • 设置图层特性

改变图层的线宽


5

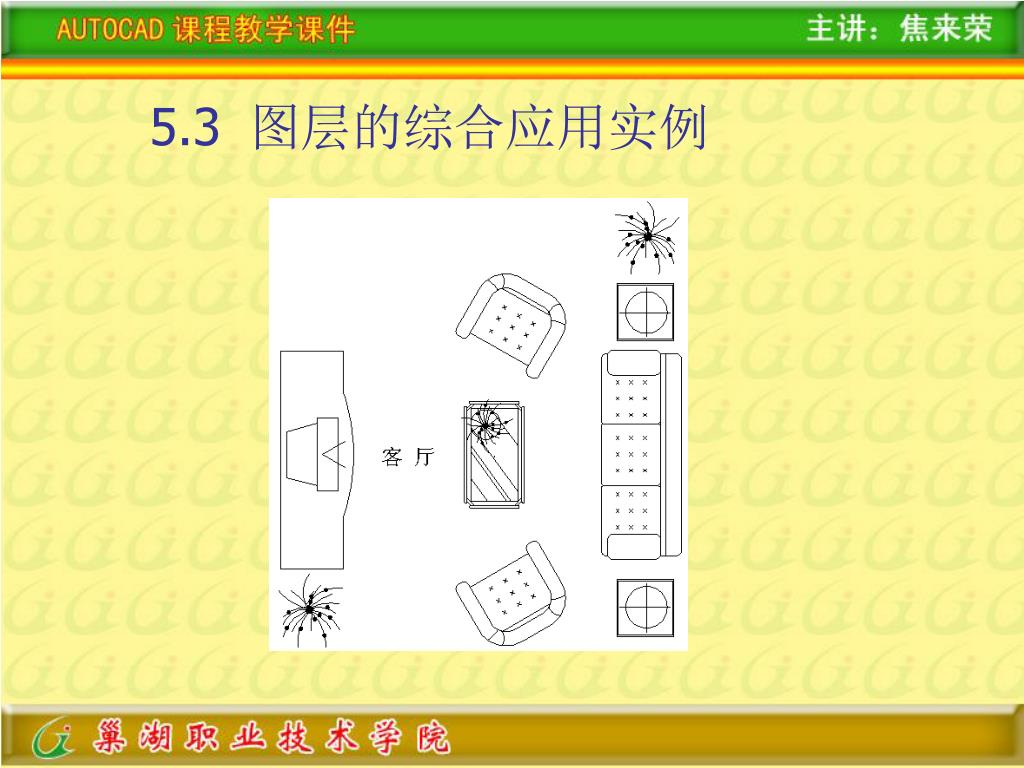

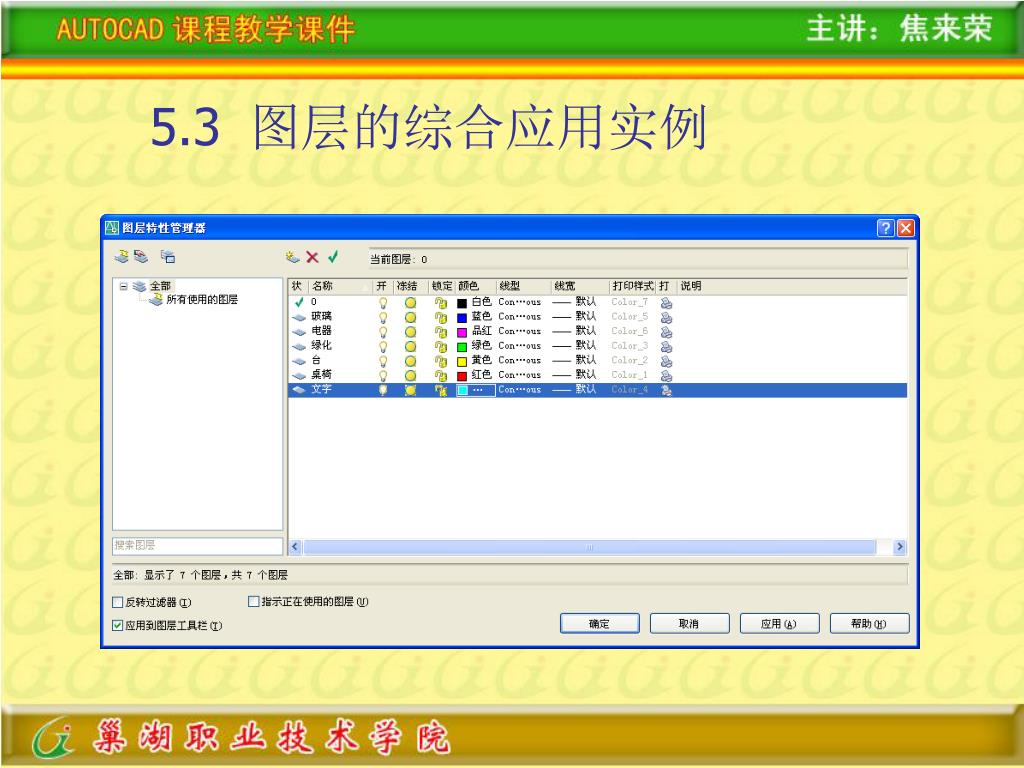

5.3图层的综合应用实例


5

5.3图层的综合应用实例


5

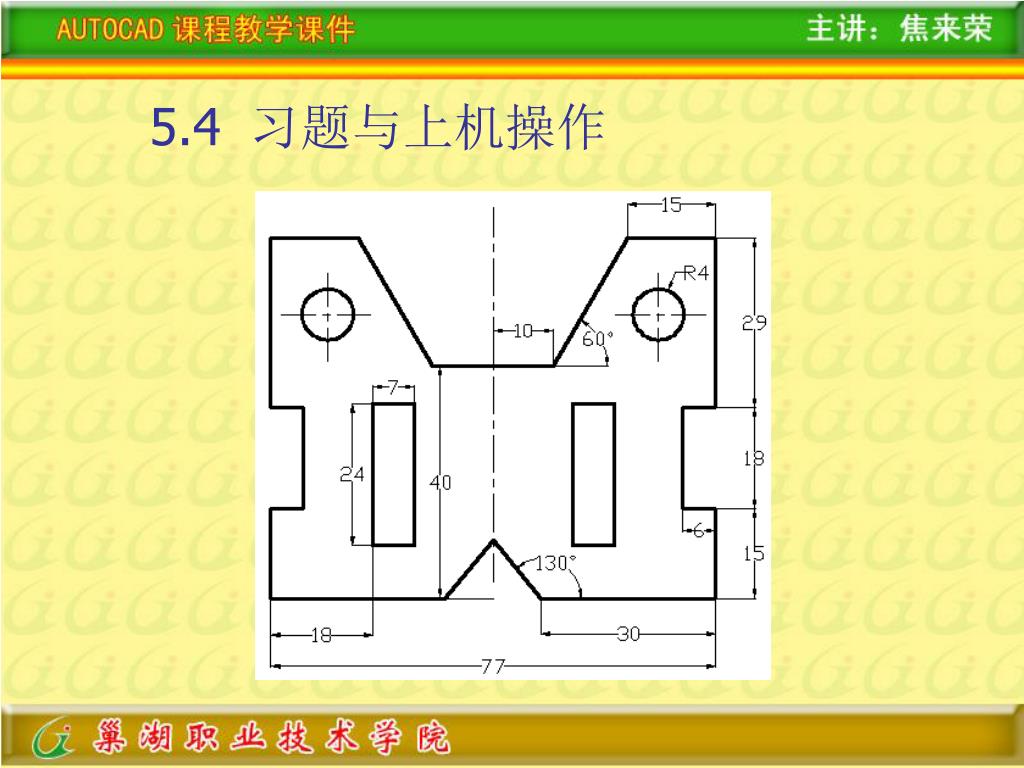

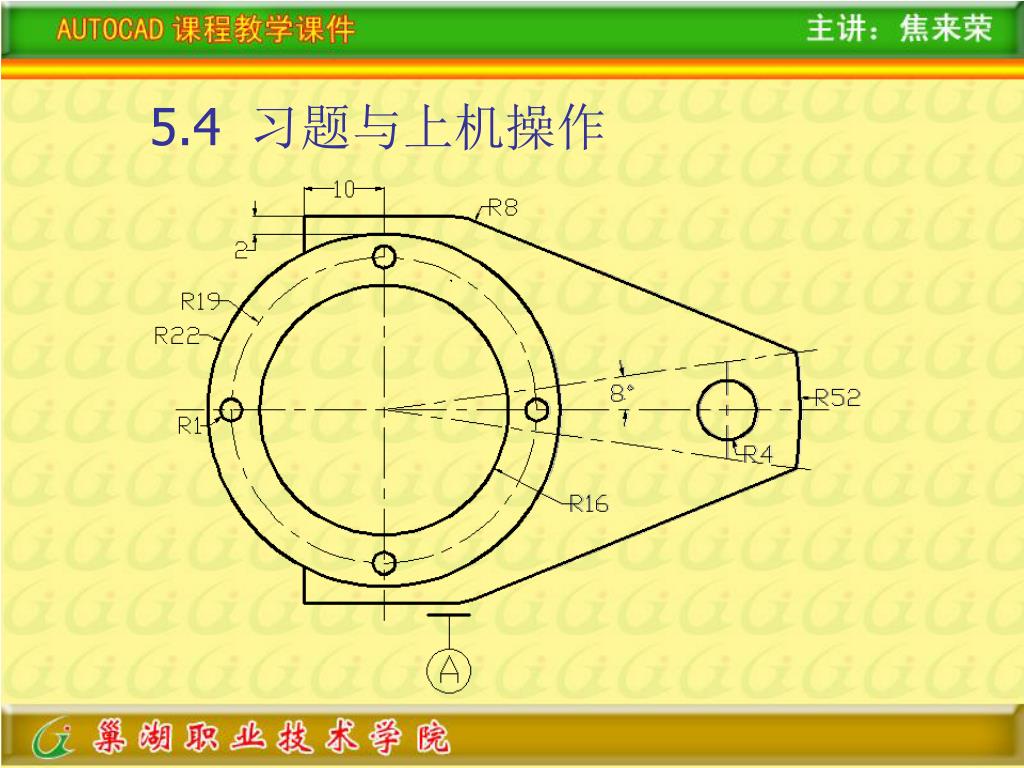

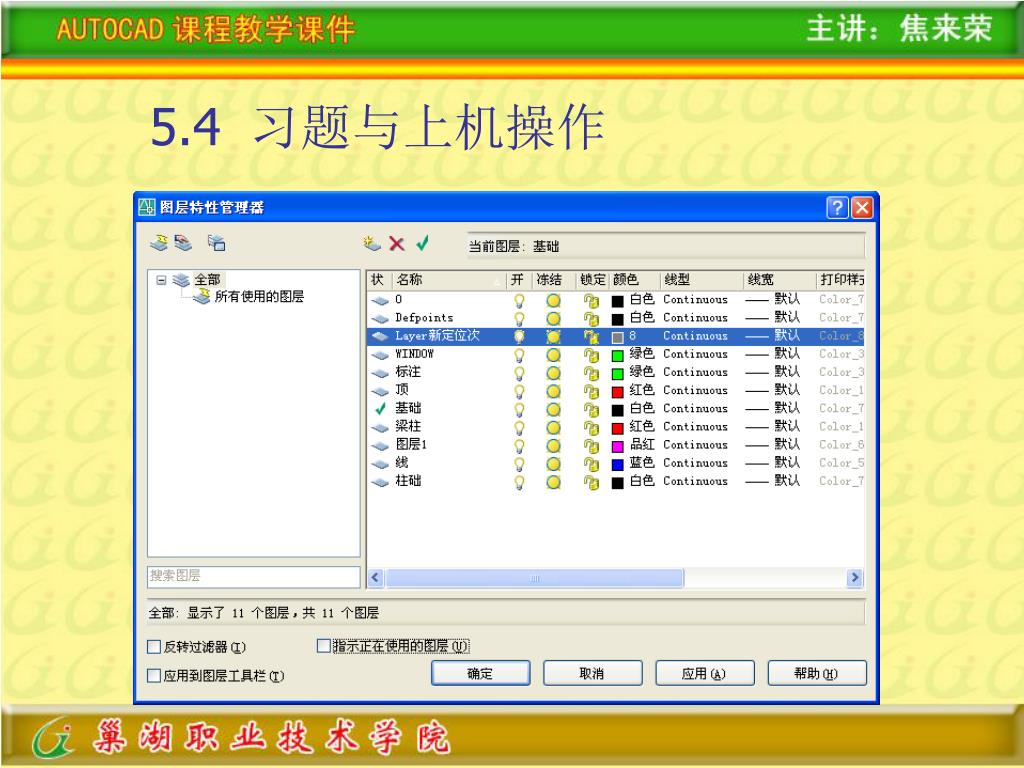

5.4习题与上机操作


5

5.4习题与上机操作


5

5.4习题与上机操作


5

5.4习题与上机操作


5

5.4习题与上机操作
