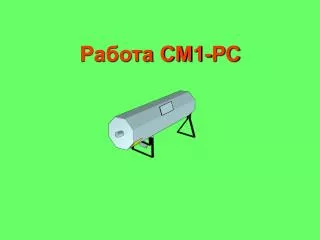

Работа СМ1-РС

Loading in 2 Seconds...

play fullscreen
1 / 17

Работа СМ1-РС - PowerPoint PPT Presentation


  • 324 Views
  • Uploaded on

Работа СМ1-РС. Субстратная машина СМ1-РС предназначена для получения субстрата для выращивания целлюлозоразрушающих грибов путем создания условий и режимов обработки сырья. . Технические характеристики: Габаритные размеры, см: длина……………………….4,5м, высота………………………2,5м,

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' Работа СМ1-РС' - casta


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

Субстратная машина СМ1-РС предназначена для получения субстрата для выращивания целлюлозоразрушающих грибов путем создания условий и режимов обработки сырья.

Технические характеристики:

Габаритные размеры, см:

длина……………………….4,5м,

высота………………………2,5м,

ширина……………………..1,7м.

Масса в сборе, т…………………………..……...не более 1,5

Объем ферментёра, м³…………………………….……….5,7

Масса загружаемого сырья, кг/цикл…………..…….не более 1000

Количество циклов/сутки………………………….до 4

Скорость вращения, об/мин………………………………3

slide3

Режимы работы:

  • смешивание,
  • увлажнение,
  • обработка паром,
  • саморазгрузка,
  • охлаждение,
  • засев посевного материала в корпусе машины.
  • Обслуживающий персонал……………………………..1-2 человека
slide4

Емкость для

воды

Парогенератор

Компоненты

субстрата

СМ1-РС

Соломорезка

ВОДА

Чистая зона

Пневмотранспорт

Вентилятор с воздушным

фильтром для создания

избыточного давления

Стеллажи

slide5

Чистая зона для машины СМ1-РС

Чистая зона представляет собой собирающиеся между собой стены, изготовленные из прозрачного поликарбоната и армированного пластика ПВХ. В комплектацию также входит установка для фильтрации воздуха. Стены чистой зоны легко монтируются между собой и закрепляются к разделителю чистой зоны.

чистая зона

раздевалка

  • комплектуется двумя дверями и люком для выноса готовых блоков,
  • создает необходимые условия для набивки блоков, это прежде всего нужный
  • уровень чистоты и избыточное давление чистого воздуха, создаваемое
  • установкой для фильтрации воздуха,
  • избыточное давление служит для того, чтобы в зоне набивки был чистый
  • воздух, исключая занесение грязи извне,
  • выполнена из поликарбоната и пластика ПВХ, которые очень хорошо
  • уплотнены, что позволяет легко проводить влажные уборки.
slide6

Емкость для

воды

Парогенератор

чистая зона

раздевалка

slide7

Емкость для

воды

Парогенератор

ВОДА

Работа в чистой

зоне в сменной

обуви и одежде

slide8

Емкость для

воды

Парогенератор

ВОДА

Загрузка компонентов

slide9

Емкость для

воды

Парогенератор

Вращение СМ1-РС

ВОДА

Компоненты перемешиваем и обрабатываем

паром при температуре 1000С в течении

1часа 15 минут.

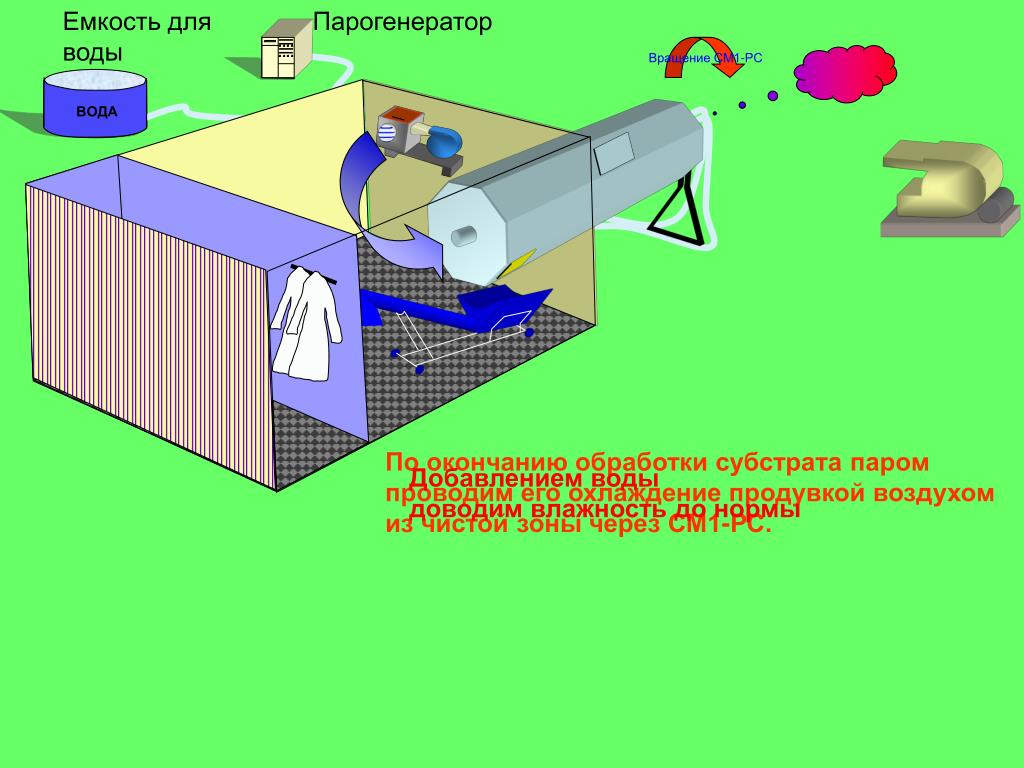

slide10

Емкость для

воды

Парогенератор

Вращение СМ1-РС

ВОДА

По окончанию обработки субстрата паром

проводим его охлаждение продувкой воздухом

из чистой зоны через СМ1-РС.

Добавлением воды

доводим влажность до нормы

slide11

Емкость для

воды

Парогенератор

Вращение СМ1-РС

мицелий

Затем в выгрузной люк засыпается мицелий...

и распределяется в субстрате.

slide12

Емкость для

воды

Парогенератор

Вращение СМ1-РС

Останавливаем СМ1-РС.

Открываем выгрузные люки

slide13

Емкость для

воды

Парогенератор

Вращение СМ1-РС

Для выгрузки субстрата вращаем СМ1-РС

Формирование субстратных блоков

проводится в чистой зоне.

Готовые блоки размещаются на стеллажах.

slide14

Емкость для

воды

Парогенератор

Стеллажи расставляют на паллетах…

slide15

Емкость для

воды

Парогенератор

и увозят на штабелёре в инкубационную.

slide16

Емкость для

воды

Парогенератор

и увозят на штабелёре в инкубационную.

slide17

Емкость для

воды

Парогенератор

и увозят на штабелёре в инкубационную.
