  1. High Speed PCB Design ㈜ 에이로직스 성남시 분당구 서현동 250-2 한빛은행 B/D 4층 전화 : 031-703-5006 팩스 : 031-781-5006 www.alogics.co.kr

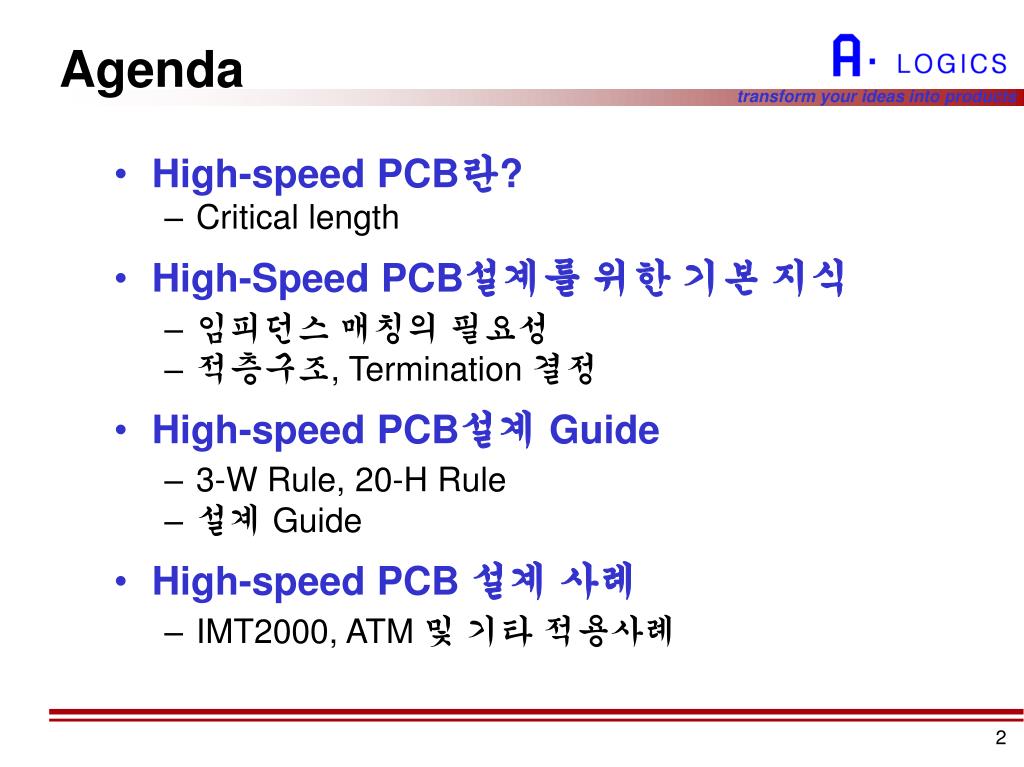

  2. Agenda • High-speed PCB란? • Critical length • High-Speed PCB설계를 위한 기본 지식 • 임피던스 매칭의 필요성 • 적층구조, Termination 결정 • High-speed PCB설계 Guide • 3-W Rule, 20-H Rule • 설계 Guide • High-speed PCB 설계 사례 • IMT2000, ATM 및 기타 적용사례

  3. Today’s Technologies • Faster Rise Times & Lower Noise Margins

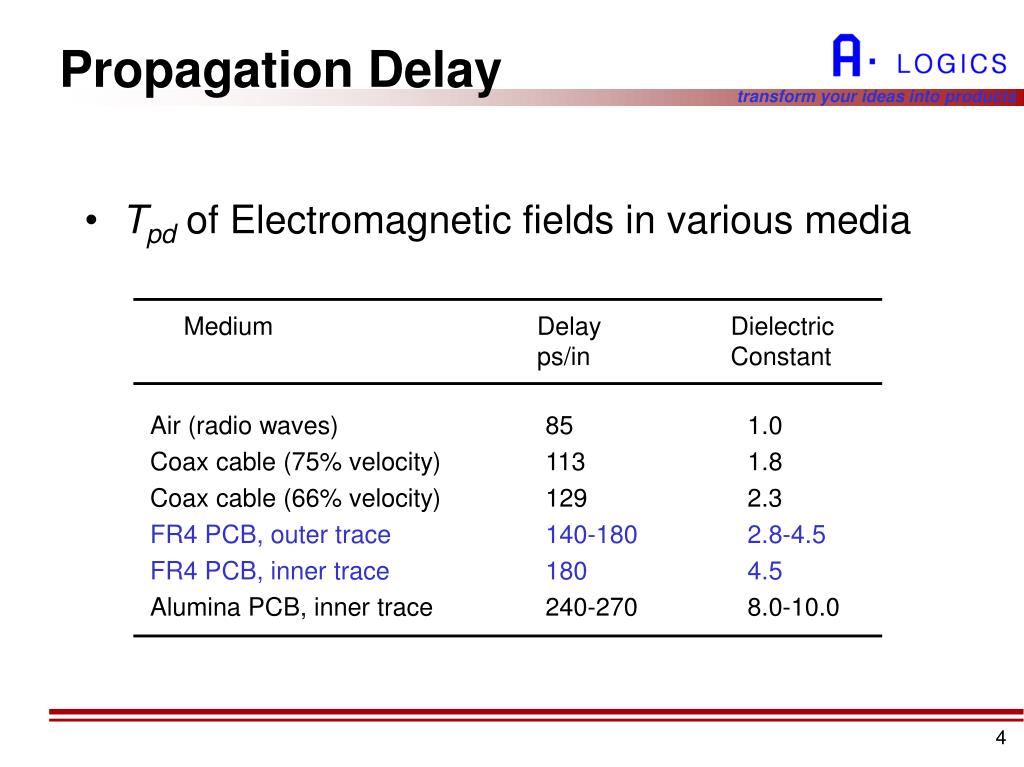

  4. Propagation Delay • Tpd of Electromagnetic fields in various media Medium Delay ps/in Dielectric Constant Air (radio waves) Coax cable (75% velocity) Coax cable (66% velocity) FR4 PCB, outer trace FR4 PCB, inner trace Alumina PCB, inner trace 85 113 129 140-180 180 240-270 1.0 1.8 2.3 2.8-4.5 4.5 8.0-10.0

  5. High-Speed PCB? • PCB에서의 패턴길이가 Critical Length보다 크면 Transmission Line 해석을 해야 한다 Effective Length Tr 7 L 7 Vpd x Tr 7 C er • Critical Length = = = • When C = 3 x 108 m/s, Tr = 1ns, er = 4.5 Then Critical Length = 20mm

  6. Impedance Matching RL - Zo Γ= RL+ Zo • RL = Zo 일때 Reflection이 발생하지 않는다 • 적층구조는 대칭구조로 한다(Layer 및 Gap) • Termination 방법 및 저항 값을 결정 • Source Termination • End Termination

  7. Characteristic Impedance 절연체두께 W • Microstrip Line 5.98h 0.8W + T 87 er + 1.414 T ZO = ln h 유전율 패턴굵기 도체두께 • Strip Line 1.9B 0.8W + T 60 er W ZO = ln T B h

  8. Termination • RS = ZO - Rd • DC Noise Margin 좋음 • RS저항은 Source단에 가깝게 S RS Zo L • Series Termination • Parallel Termination • RL = ZO • Power 소모가 문제 • RL저항은 Load단에서 분기 S Zo L RL

  9. Termination • RL = ZO , CL = 300pF • 2 Parts 추가 • Band Width 고려 CL값 결정 S Zo L • RC Termination RL CL • Thevenin Termination VCC RL • RL = 2ZO • 2 Parts 추가 • High Power for CMOS S Zo L RL

  10. Other Trace Clock Trace Other Trace ≥W ≥W ≥2W W W W ≥2W 3W 3W Ground Plane Differential Pair Trace 2W 2W W 3-W Rule • Crosstalk를 최소화하기위해 Trace Width를 W라고할 때 Center to Center를 3W이상 이격(70% Flux Boundary) • For 98% Flux Boundary, use 10-W Rule • Differential Pair Trace는 위의 그림 참조 • Board Edge부분과는 충분히 거리를 둔다

  11. 20-H Rule RF 20H 20H H H H 20H • High speed PCB에서 Power Plane Edge에서 RF Current 발생함. 이를 Fringing이라고 함 • Magnetic Flux Linkage에 의해 발생함 • 이를 최소화 하기위해 Power Plane은 가장 가까운 Ground Plane보다 두 층간 Gap을 H라고 할 때 20H만큼 작게 해 주어야 함

  12. Design Guide • 배선 길이만 같게 해서는 타이밍을 맞출 수 없다 • 패턴의 Propagation Delay와 Capacitance에 의한 RC Delay를 같이 고려 • Device의 Pin 특성, 배선 층, Via에 의한 Delay도 고려하여야 함 • Simulator의 도움 필요 • Clock Line은 짧고 굵게 배선한다(?) • Clock Line은 먼저 Timing 계산을 하고 SI를 개선해야 함 • Critical Length를 넘어설 경우 임피던스 매칭 필요 (적층구조 및 재질에 따라 배선 폭 결정, Termination 필요) • Clock Line은 내층으로 배선하여 EMI를 감소시킨다 • 외부로부터의 RF를 GND Plane이 차단, 자신의 RF도 외부로 발산 막음 • GND와 Power가 있을 때 GND에 가까운 Layer 사용 • PCB에서 가장 큰 RF Source는 Power Plane임

  13. Design Guide • 고속 신호는 가능한 한 기판 중앙을 통하게 한다 • 기판단은 Noise Level이 높음 • 기판단 근처에 고속신호를 통하게 되면 GND면에 Common Noise 발생 • T 분기 금지의 원칙을 가능한 지킨다 • Impedance mismatching 발생으로 신호 왜곡 • Impedance matching을 위해 배선 테크닉 필요 • 고속 신호 Line에서는 가능한 한 Via사용을 줄인다 • Via에 의한 L,C 성분이 발생하여 Delay 및 Noise 발생 • Layer jump시 항상 Return Current Path를 확보하여야 함 • Jumping은 GND Plane을 사이에 두고 하는 것이 제일 좋으며, 두 번째가 Power Plane, 인접한 Signal Plane간 이며, Worst Case가 Top to Bottom이다

  14. Design Guide • Driver와 패턴의 특성임피던스를 일치시킨다 • 임피던스 부정합에 따른 반사 감소 • Driver의 내부저항을 고려하여 Source Termination으로 해결 • 중요한 Signal은 Shielding처리 한다(?) • 3-W Rule을 적용하는 것 이상의 큰 효과를 보기 어려움 • Signal 자신의 EM Field Energy를 GND Plane과 Coupling하는데 소모 하게 되어 Signal의 속도를 떨어뜨림 • 고주파 Noise에 의한 영향은 감소시키지만 GND Plane과의 Capacitance 증가에 의한 RC Delay로 속도가 떨어짐 • Return Path를 고려한 배선이 되어야 한다 • 특히 Power/GND Plane형에서 Signal Via에 의한 Anti-Land에 의해 Return Current Path가 막히지 않도록 주의 • High Freq.에서는 Inductance가 제일 낮은 곳을 찾아 Return Path 형성

  15. Design Guide • Clock Driver, OSC 아래 부품배치 및 배선 금지 • Area Fill로 Ground 보강, 가능한 한 아래로 배선 금지 • 부품업체에서 제공하는 Layout 예를 참조 • GND는 가능한 한 Plane화 한다 • Self Capacitance에 의한 안정적인 Reference Voltage를 공급하고, 노이즈에 강하며 Signal Line에 대한 Return Path를 Ideal하게 제공 • Plane 형태가 불가능 할 경우 Copper로 보강 • 90도 배선 금지(45도 배선은 문제 없음) • Magnetic Field에 의한 Crosstalk를 줄인다(직각부위에서 반사) • 12Mil Pattern Banding 하나 당 0.2ps정도 속도 차이 남

  16. Layer Stackup S(2), G(1), P(1) • 4 Layer • 1.S : Best layer for flux cancellation • 2~3층간 Gap을 작게하여 Power • Impedance를 줄인다. • Poor flux cancellation 1.S 2.G 3.P 4.S • 6 Layer S(4), G(1), P(1) S(4), G(1), P(1) S(3), G(2), P(1) 1.S 2.G 3.S 4.P 5.G 6.S 1.S 2.S 3.G 4.P 5.S 6.S 1.S 2.G 3.S 4.S 5.P 6.S • 1S, 3S : Excellent routing layer • 6.S : Good flux cancellation • 2.S : Good flux cancellation • 1.S : Only safe routing layer

  17. Layer Stackup • 10 Layer 1.S 2.S 3.G 4.S 5.S 6.P 7.S 8.S • 8 Layer 1.S 2.G 3.S 4.S 5.G 6.P 7.S 8.S 9.G 10.S • 2.S, 4S : Excellent routing • Layer S(6), G(1), P(1) S(6), G(3), P(1) 1.S 2.G 3.S 4.G 5.P 6.S 7.G 8.S • 1.S, 3S, 6S, 8S : Excellent • routing Layer • 1.S, 3S, 4S, 8S, 10S : Excellent routing Layer • 7S : Poor flux cancellation S(4), G(3), P(1)
