Presentation Transcript


5934653

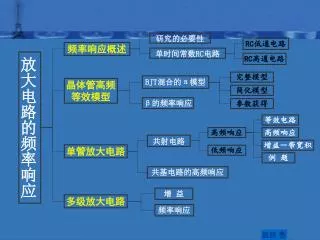

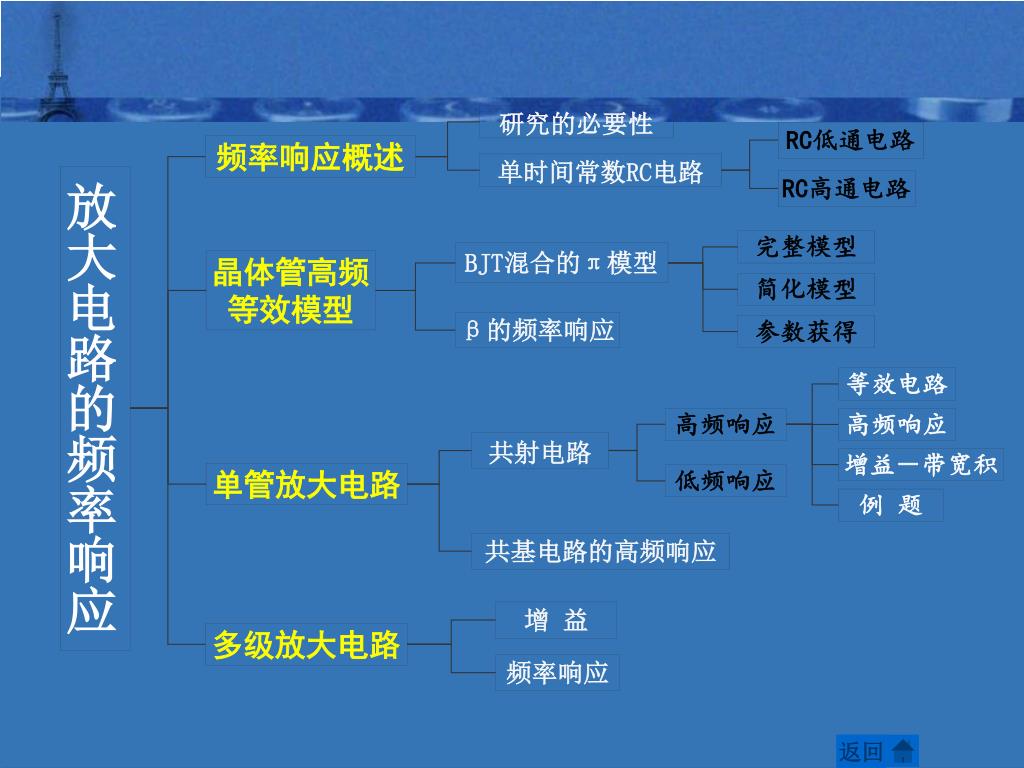

研究的必要性

RC低通电路

频率响应概述

单时间常数RC电路

放大电路的频率响应

RC高通电路

完整模型

BJT混合的π模型

晶体管高频等效模型

简化模型

β的频率响应

参数获得

等效电路

高频响应

高频响应

共射电路

增益-带宽积

单管放大电路

低频响应

例 题

共基电路的高频响应

增 益

多级放大电路

频率响应


5934653

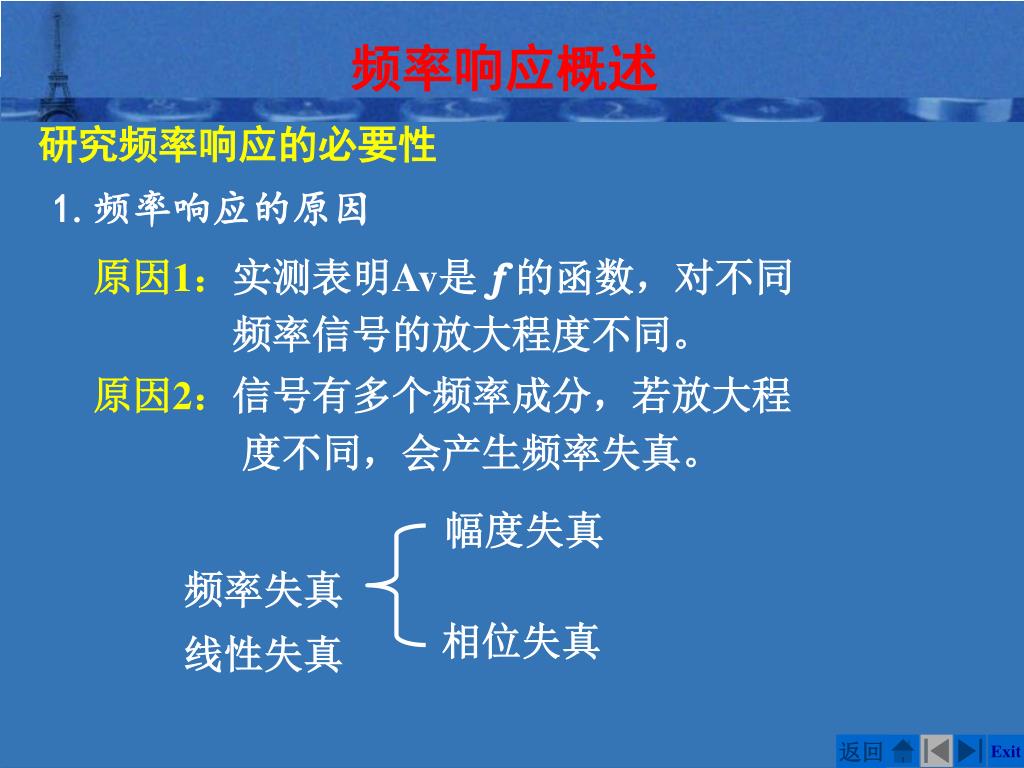

频率响应概述

研究频率响应的必要性

1.频率响应的原因

原因1:实测表明Av是 f的函数,对不同

频率信号的放大程度不同。

原因2:信号有多个频率成分,若放大程

度不同,会产生频率失真。

幅度失真

频率失真

相位失真

线性失真

Exit


5934653

频率响应概述

研究频率响应的必要性

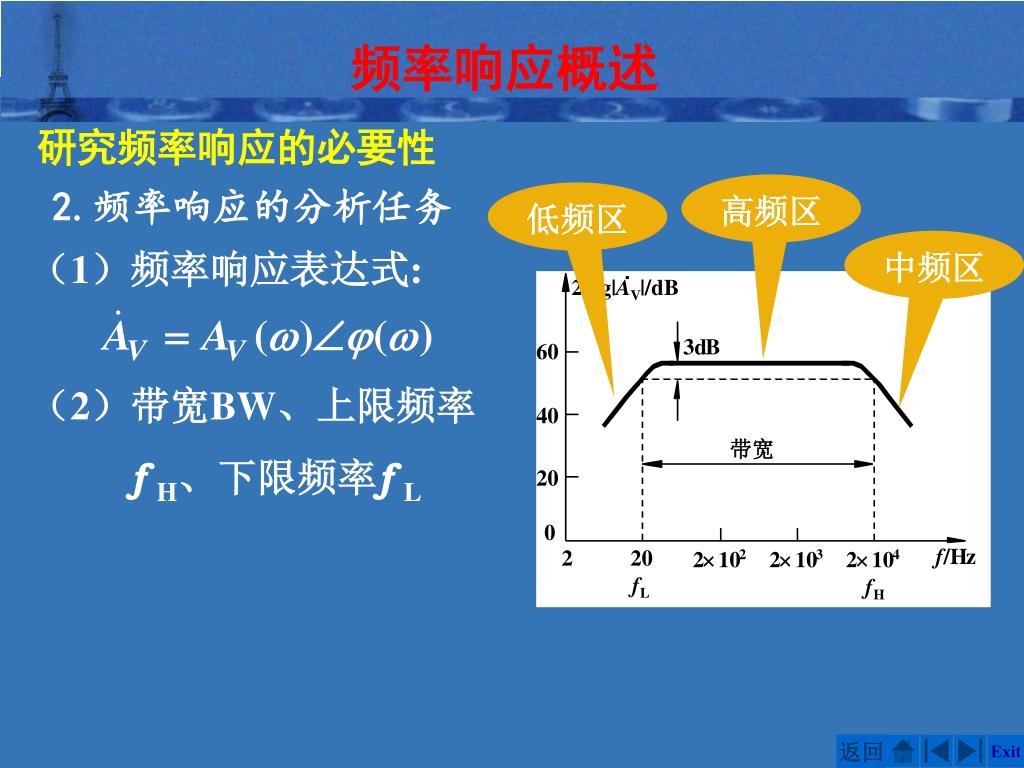

2.频率响应的分析任务

高频区

低频区

中频区

(1)频率响应表达式:

(2)带宽BW、上限频率

fH、下限频率fL

Exit


5934653

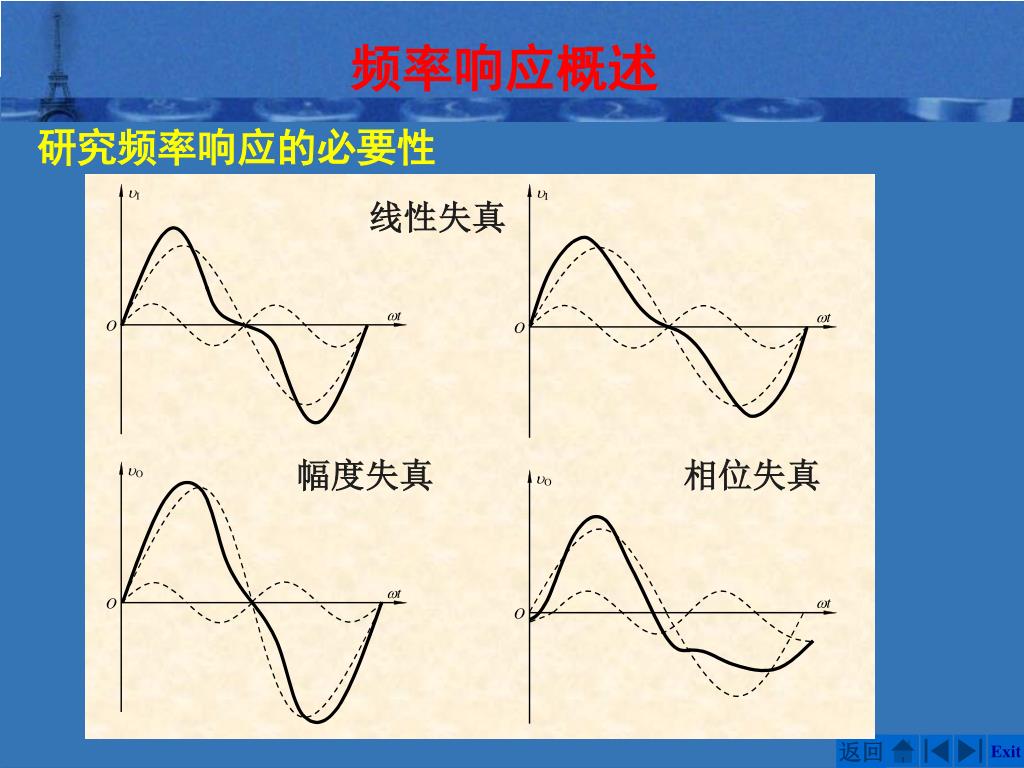

频率响应概述

研究频率响应的必要性

线性失真

幅度失真

相位失真

Exit

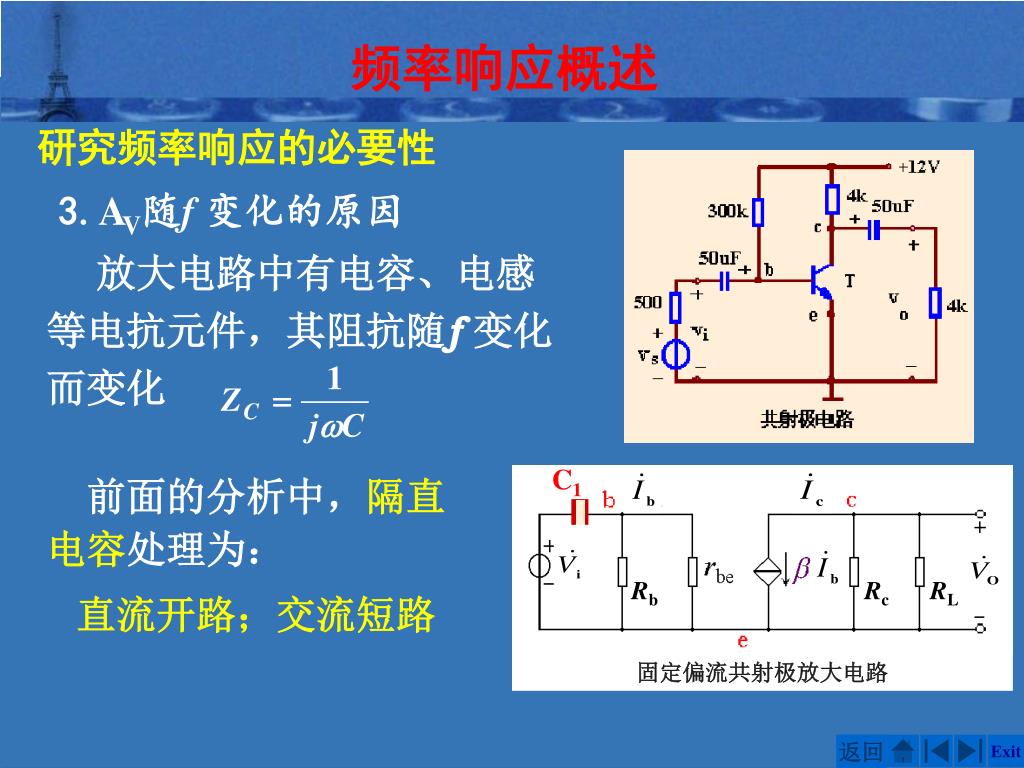

3 a v f

C1

vi

Rb

Rc

RL

固定偏流共射极放大电路

频率响应概述

3.AV随f 变化的原因

研究频率响应的必要性

放大电路中有电容、电感等电抗元件,其阻抗随f变化而变化

前面的分析中,隔直电容处理为:

直流开路;交流短路

Exit


3 a v f1

C1

vi

Rb

Rc

RL

固定偏流共射极放大电路

频率响应概述

3.AV随f 变化的原因

研究频率响应的必要性

计算电容的电抗: (C1=20F)

f<100Hz Xc1与rbe = 863 不能短路

f100Hz Xc1 <<rbe = 863 可以短路

f  Xc1  IbAV

Exit


5934653

1. RC低通电路的频率响应

单时间常数RC电路的频率响应

①增益频率函数

(电路理论中的稳态分析)

RC电路的电压增益(传递函数):

且令

则:

Exit


5934653

单时间常数RC电路的频率响应

1.RC低通电路的频率响应

①增益频率函数

电压增益的幅值(模)

(幅频响应)

电压增益的相角

(相频响应)

Exit


5934653

单时间常数RC电路的频率响应

1.RC低通电路的频率响应

②频率响应曲线描述

幅频响应

0分贝水平线

斜率为-20dB/十倍频程 的直线

最大误差-3dB

Exit


5934653

单时间常数RC电路的频率响应

1.RC低通电路的频率响应

②频率响应曲线描述

相频响应

因为

所以

表示输出与输入的相位差。

高频时,输出滞后输入

Exit


5934653

单时间常数RC电路的频率响应

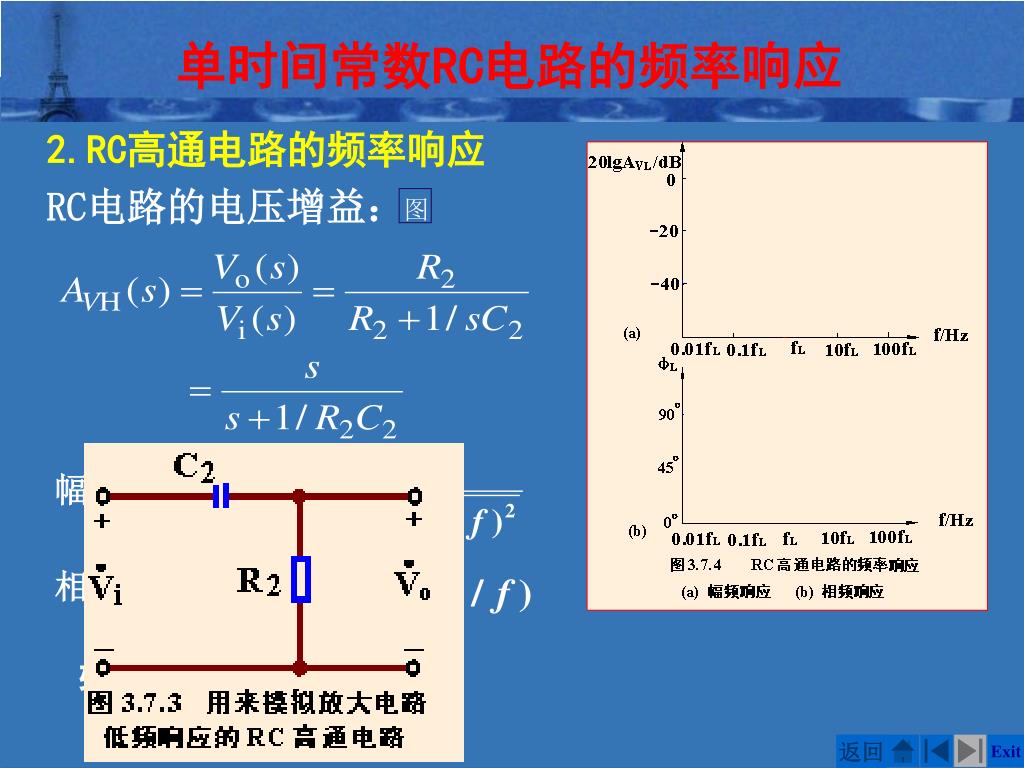

2.RC高通电路的频率响应

RC电路的电压增益:

幅频响应

相频响应

输出超前输入

Exit


5934653

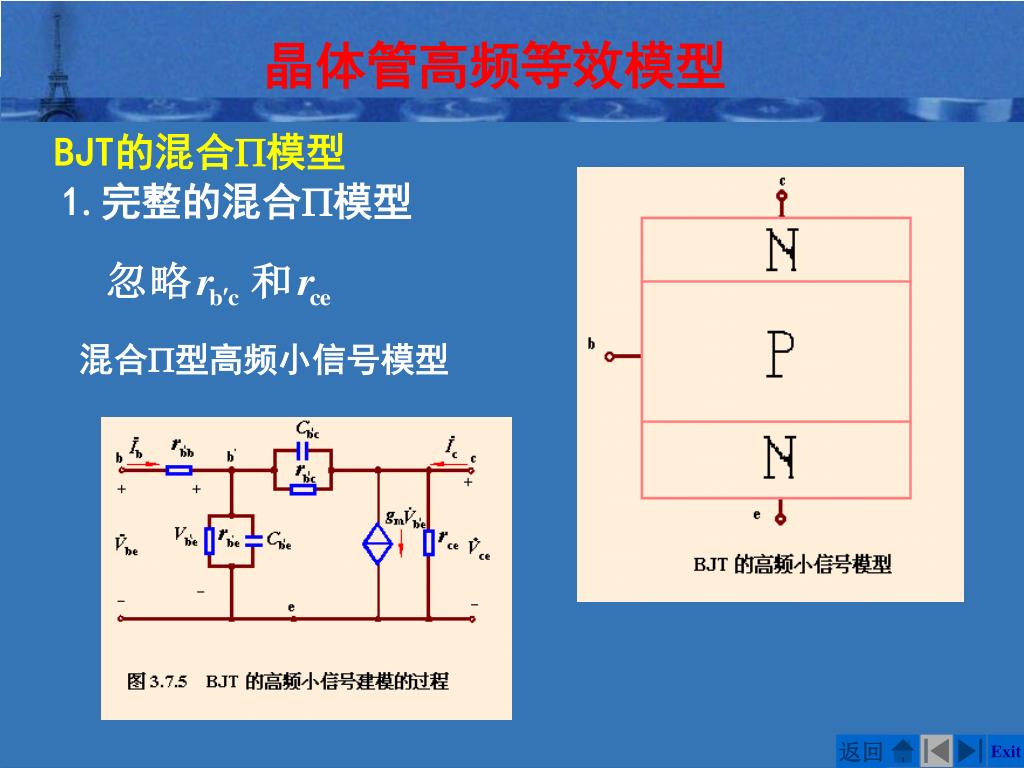

晶体管高频等效模型

BJT的混合模型

1.完整的混合模型

混合型高频小信号模型

Exit

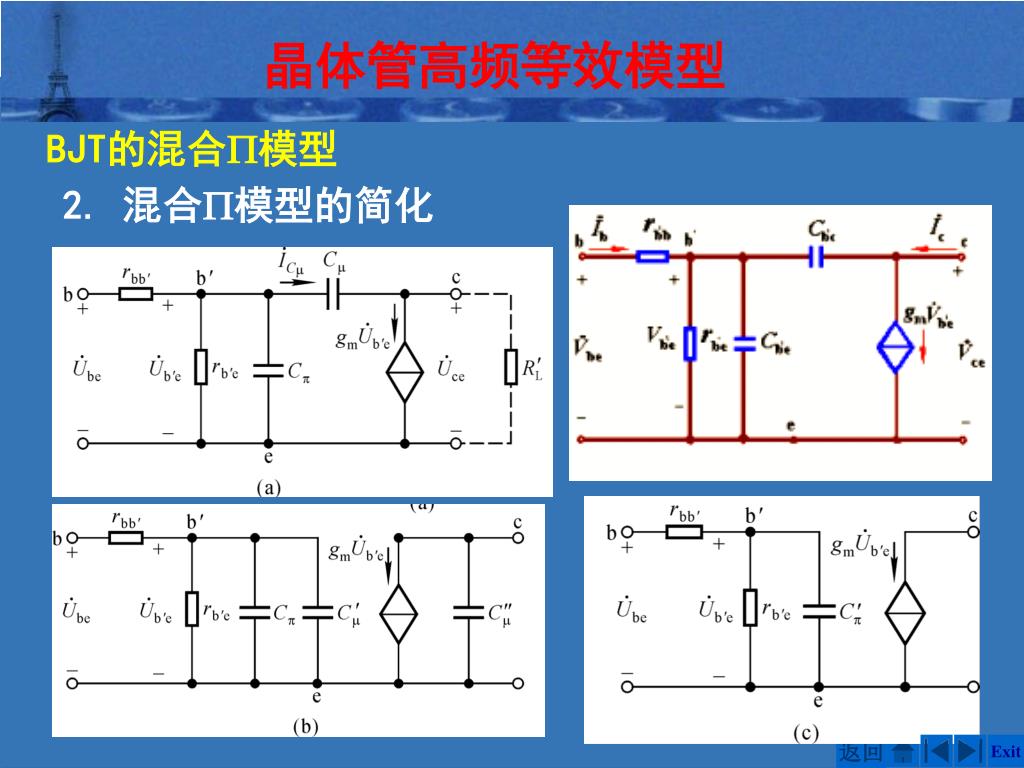

5934653

晶体管高频等效模型

2. 混合模型的简化

BJT的混合模型

Exit


5934653

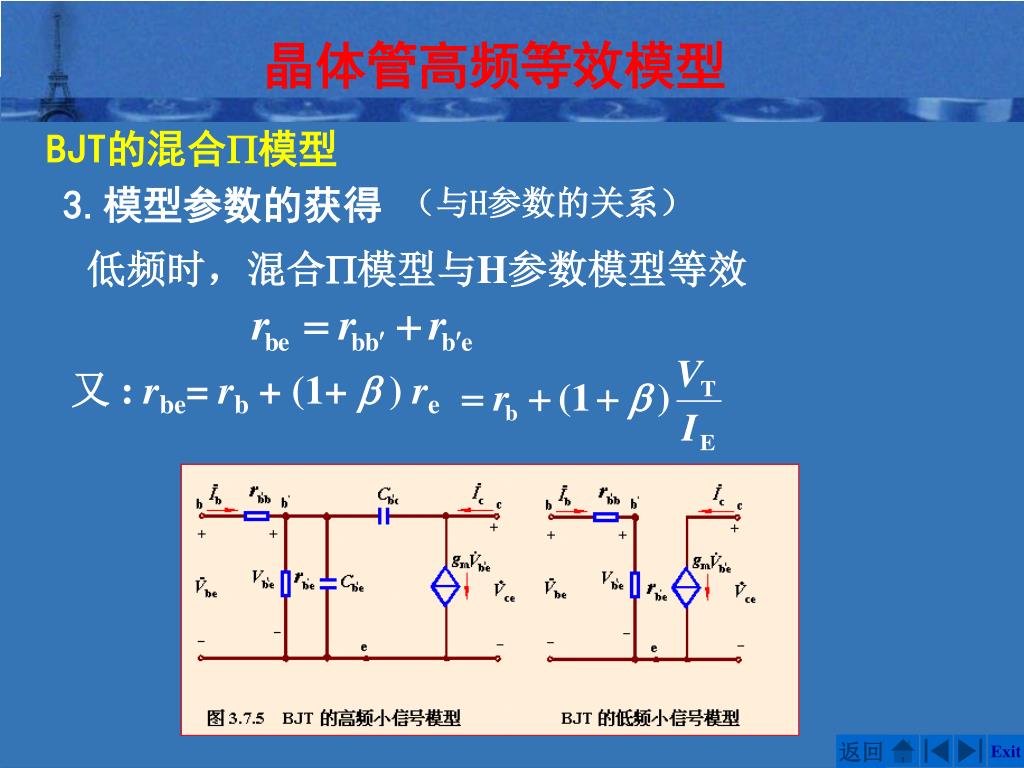

3.模型参数的获得

晶体管高频等效模型

BJT的混合模型

(与H参数的关系)

低频时,混合模型与H参数模型等效

又 : rbe= rb + (1+ ) re

Exit


5934653

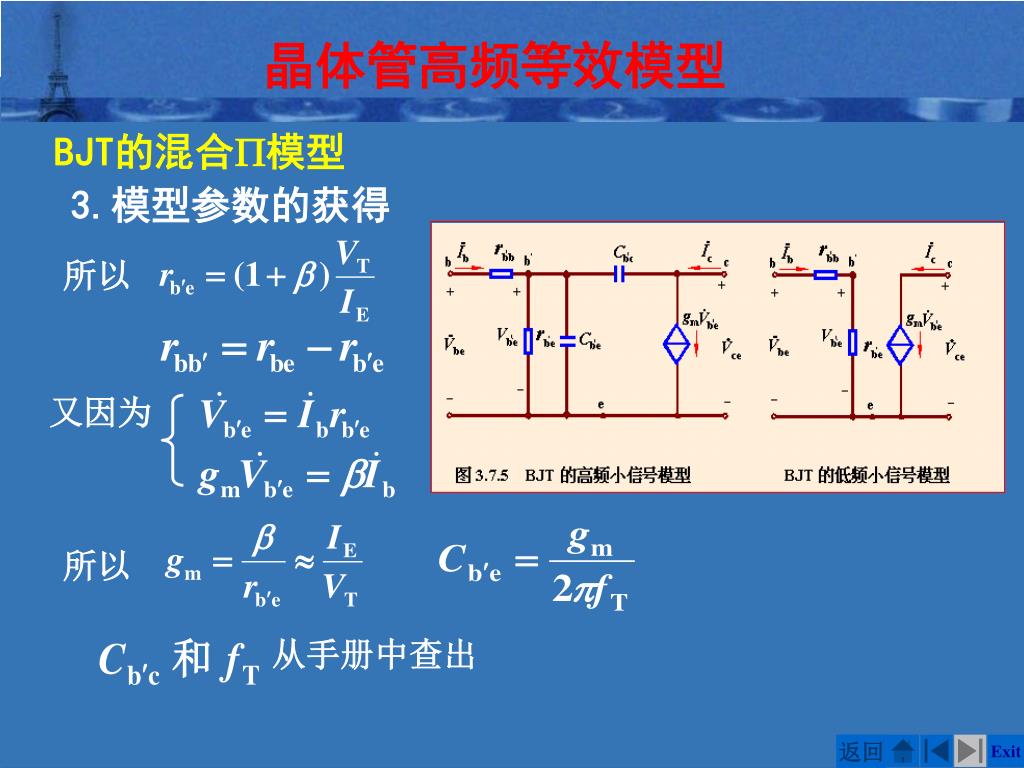

从手册中查出

晶体管高频等效模型

3.模型参数的获得

BJT的混合模型

所以

又因为

所以

Exit


5934653

晶体管高频等效模型

晶体管电流放大倍数的频率响应

由H参数可知

根据混合模型得

Exit


5934653

时,

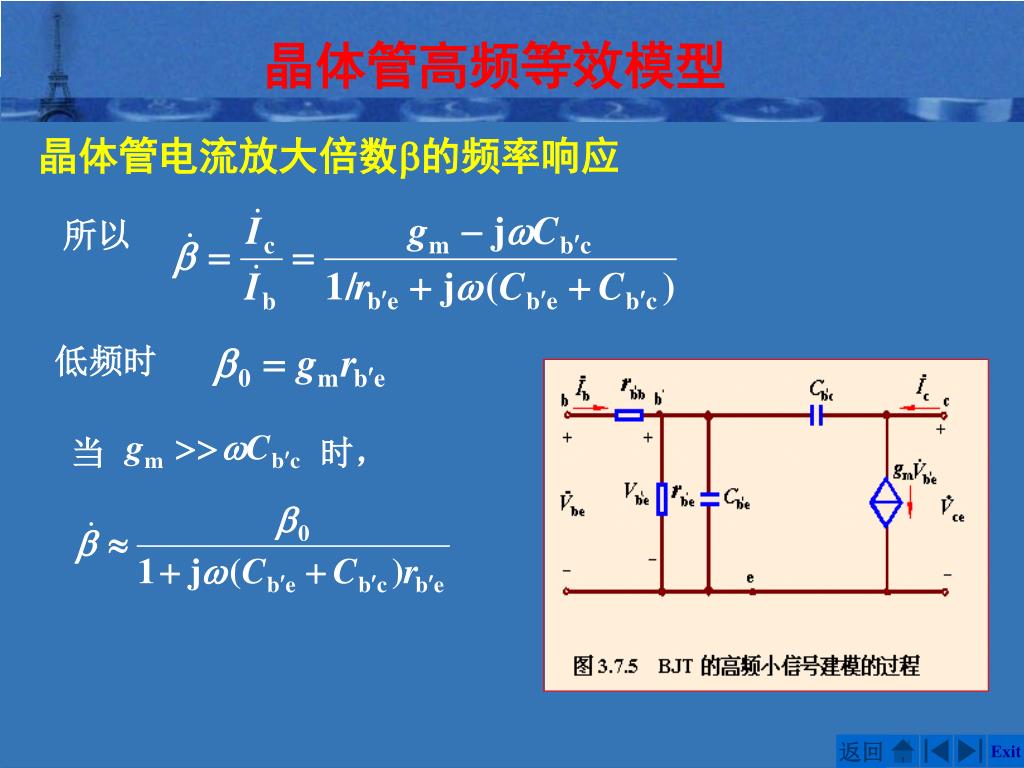

晶体管高频等效模型

晶体管电流放大倍数的频率响应

所以

低频时

Exit


5934653

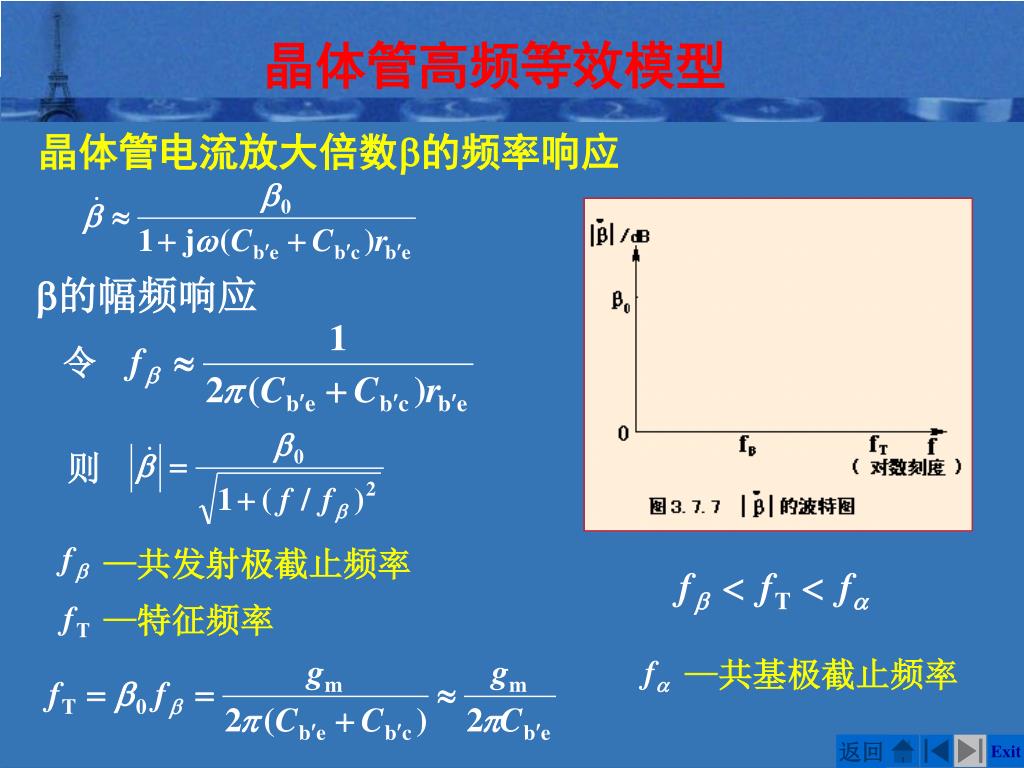

晶体管电流放大倍数的频率响应

—共基极截止频率

晶体管高频等效模型

的幅频响应

—共发射极截止频率

—特征频率

Exit


5934653

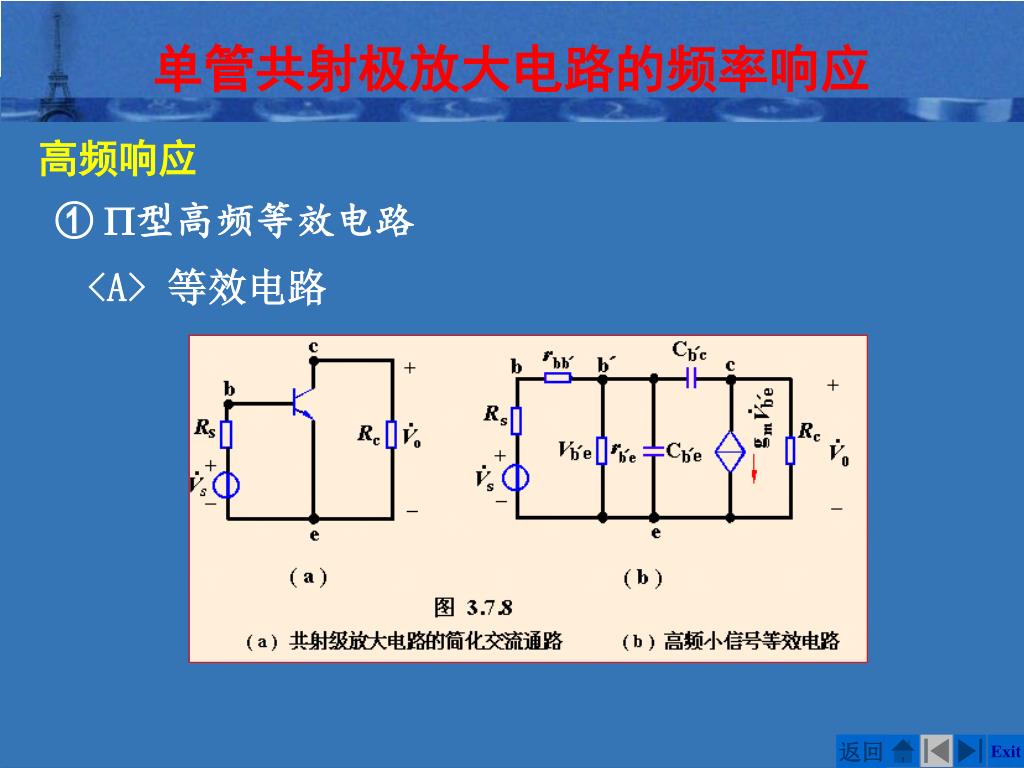

单管共射极放大电路的频率响应

高频响应

① 型高频等效电路

<A> 等效电路

Exit


5934653

① 型高频等效电路

忽略 的分流得:

单管共射极放大电路的频率响应

高频响应

<B>电路简化

对节点c 列KCL得:

Exit


5934653

称为密勒电容

单管共射极放大电路的频率响应

<B> 电路简化

高频响应

① 型高频等效电路

等效后断开了输入输出之间的联系

Exit


5934653

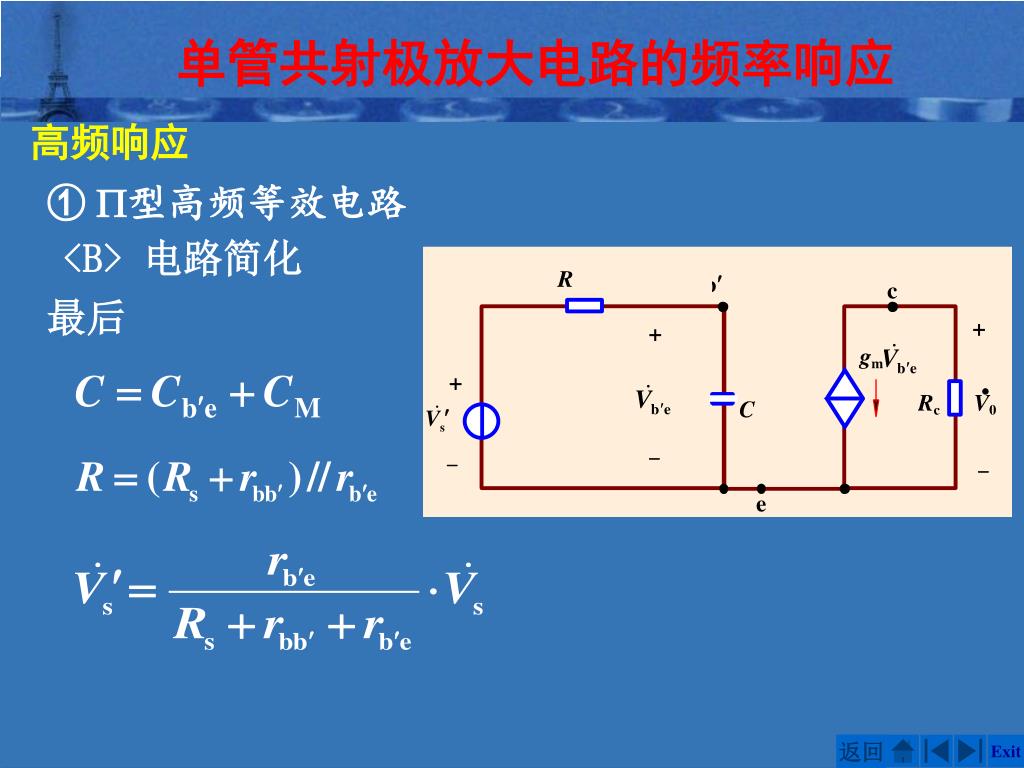

单管共射极放大电路的频率响应

<B> 电路简化

高频响应

① 型高频等效电路

最后

Exit


5934653

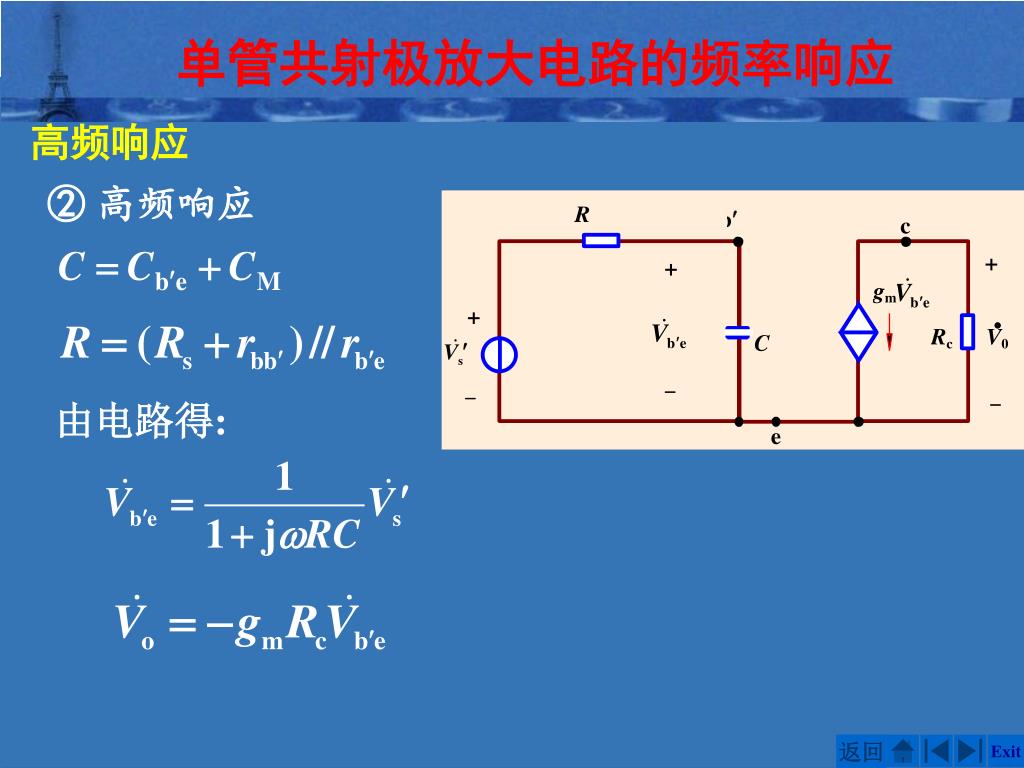

② 高频响应

单管共射极放大电路的频率响应

高频响应

由电路得:

Exit


5934653

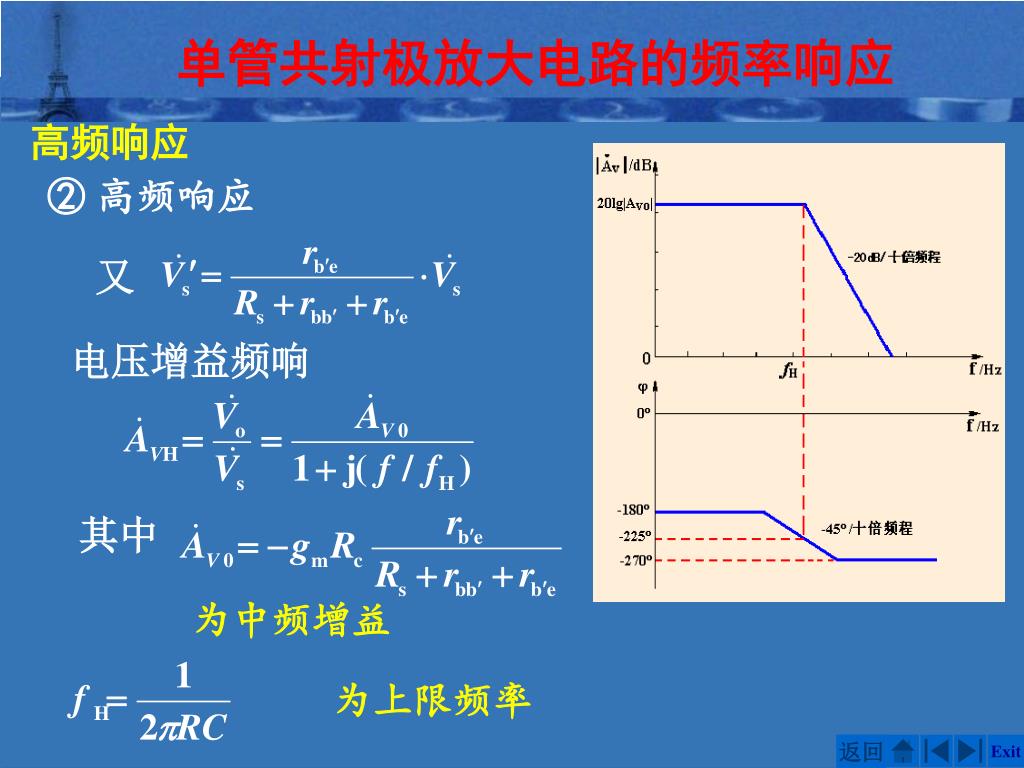

单管共射极放大电路的频率响应

② 高频响应

高频响应

电压增益频响

其中

为中频增益

为上限频率

Exit


5934653

单管共射极放大电路的频率响应

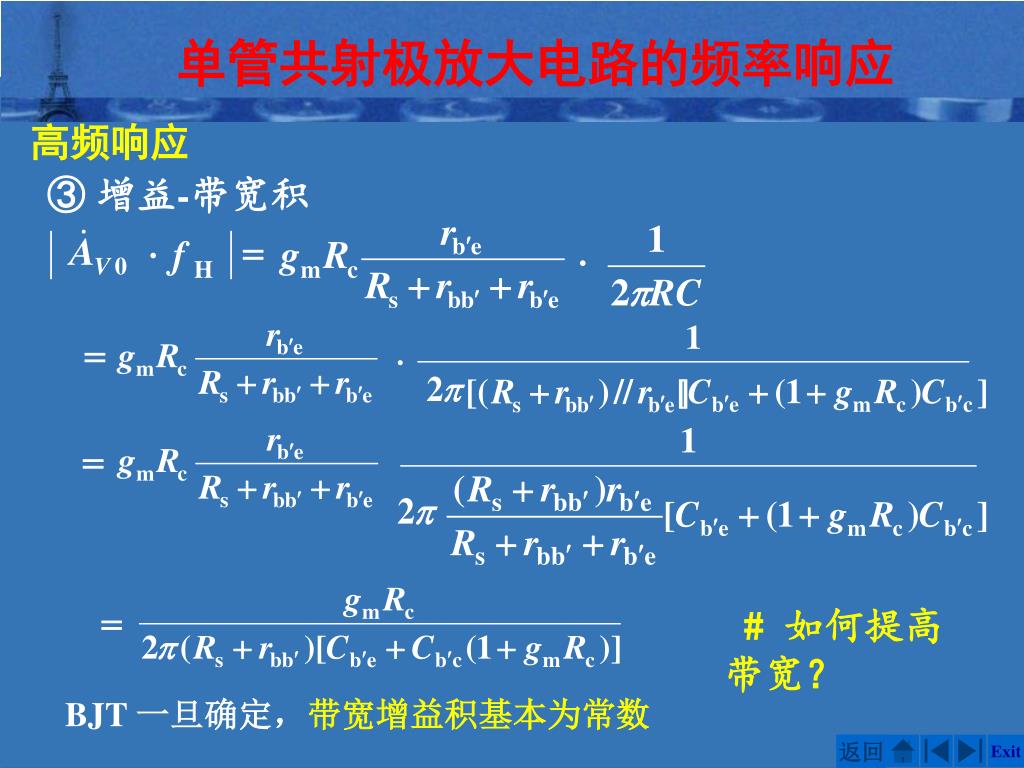

③ 增益-带宽积

高频响应

# 如何提高带宽?

BJT 一旦确定,

带宽增益积基本为常数

Exit


5934653

单管共射极放大电路的频率响应

高频响应

设共射放大电路在室温下运行,其参数为:

试计算它的低频电压增益和上限频率。

解:

模型参数为

Exit


5934653

单管共射极放大电路的频率响应

高频响应

设共射放大电路在室温下运行,其参数为:

试计算它的低频电压增益和上限频率。

解:

低频电压增益为:

所以上限频率为:

又因为

Exit


5934653

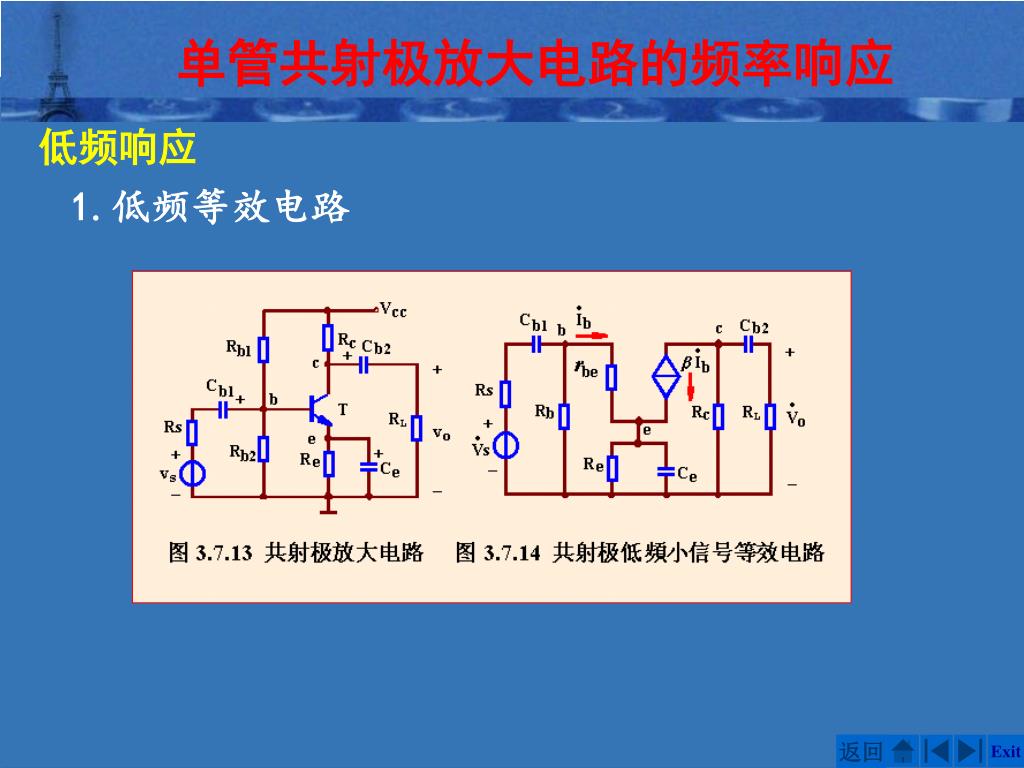

单管共射极放大电路的频率响应

低频响应

1.低频等效电路

Exit


5934653

单管共射极放大电路的频率响应

低频响应

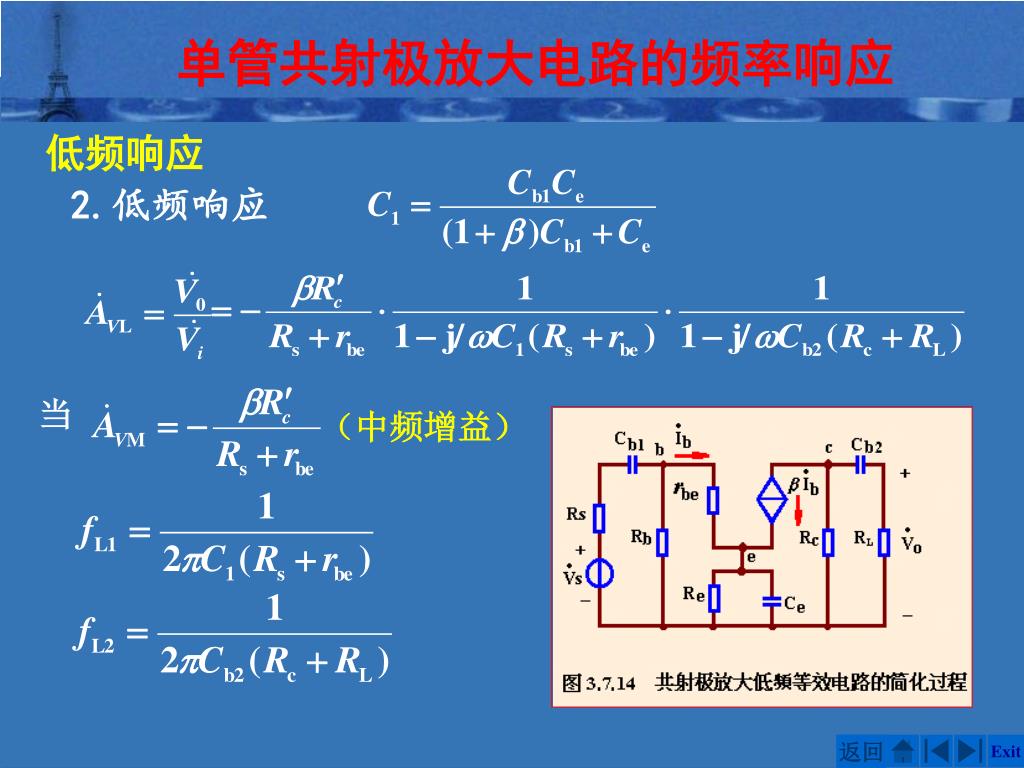

2.低频响应

(中频增益)

Exit

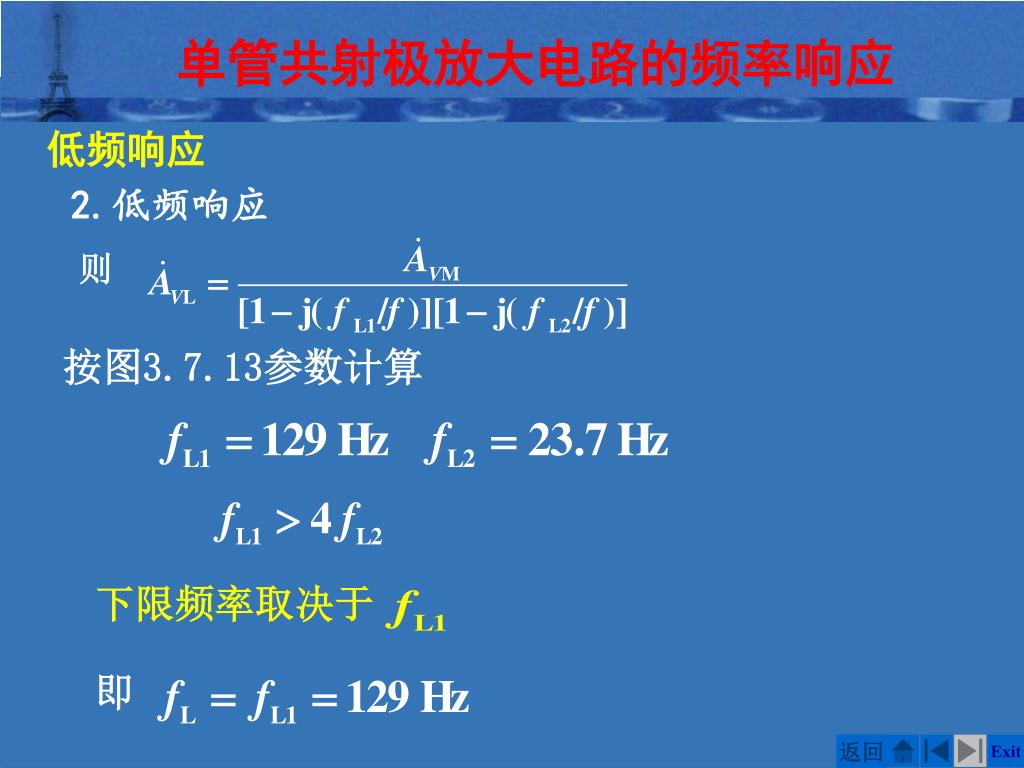

5934653

下限频率取决于

单管共射极放大电路的频率响应

低频响应

2.低频响应

按图3.7.13参数计算

Exit


5934653

共基极放大电路的高频响应

① 高频等效电路

Exit


5934653

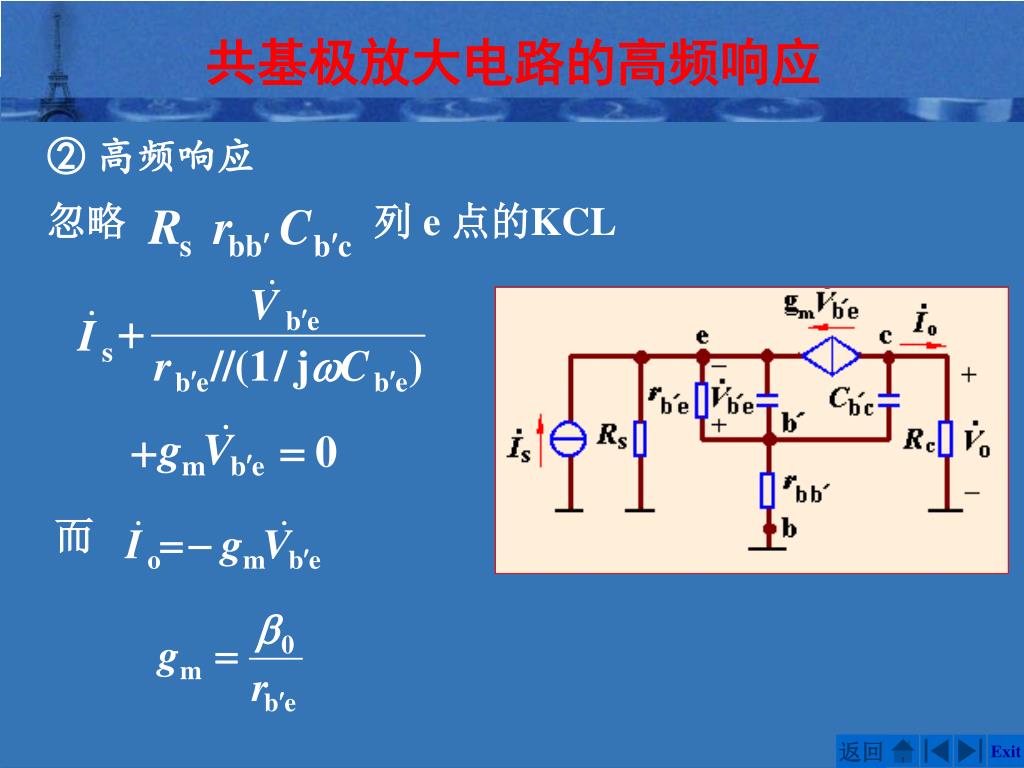

共基极放大电路的高频响应

② 高频响应

忽略

列 e 点的KCL

Exit


5934653

共基极放大电路的高频响应

② 高频响应

所以电流增益为:

其中

电压增益为 :

其中

特征频率

Exit


5934653

共基极放大电路的高频响应

③ 几个上限频率的比较

的上限频率

共发射极上限频率

共基极上限频率

特征频率

共基极电路频带最宽,无密勒电容。

Exit


5934653

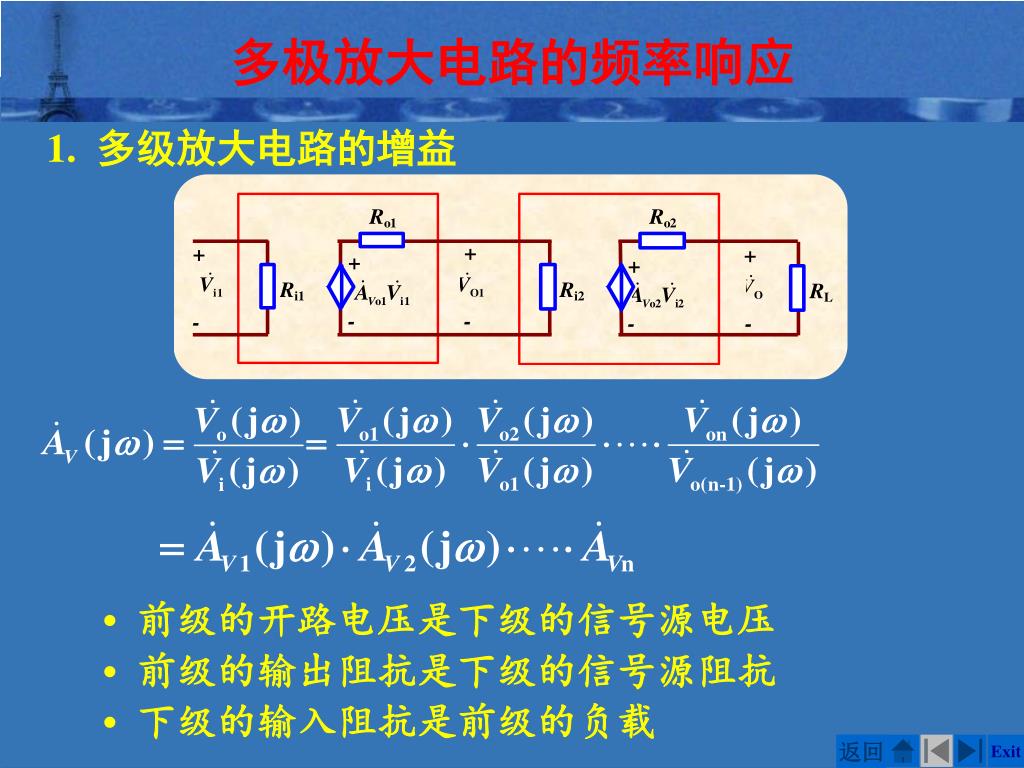

多极放大电路的频率响应

1. 多级放大电路的增益

•前级的开路电压是下级的信号源电压

•前级的输出阻抗是下级的信号源阻抗

•下级的输入阻抗是前级的负载

Exit


5934653

2. 多级放大电路的频率响应

多极放大电路的频率响应

(以两级为例)

当两级增益和频带均相同时,则单级的上下限频率处的增益为:

两级的增益为:

即:两级的带宽小于单级带宽

•多级放大电路的通频带比它的任何一级都窄

Exit
