Presentation Transcript

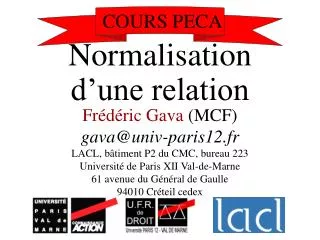

Slide1 l.jpg

COURS PECA

Normalisation

d’une relation

Frédéric Gava (MCF)

[email protected]

LACL, bâtiment P2 du CMC, bureau 223

Université de Paris XII Val-de-Marne

61 avenue du Général de Gaulle

94010 Créteil cedex


Introduction l.jpg

Introduction

  • Lors de la définition d’un schéma conceptuel dans le modèle relationnel, le choix des relations est primordiale. Ce choix doit être guidé par les dépendances qui existent entre les données, dans la réalité et qui sont des contraintes que doivent vérifier les données effectivement dans la base.

  • Exemple :

    • Produit(NºP, NomP, Couleur, Poids)

    • Fournisseur(NºF, NomF, Adresse, Tél)

    • Livraison(NºF, NºP,Quantité, Date, Tél)

    • DF =

      • NºP{NomP, Couleur, Poids}

      • NºF{NomF, Adresse, Tél}

      • NºF, NºP,DateQuantité, Tél

  • Problèmes :

    • Si un fournisseur n’a pas fait de livraison, on ne connaît pas son nº de tél

    • S’il fait plusieurs livraisons, le nº de tél sera stocké plusieurs fois

    • S’il faut changer de nº de tél, il faut le faire autant de fois qu’il apparaît dans la table des livraisons.

    • Ce schéma est mal défini


D finitions 1 l.jpg

Définitions (1)

  • Définition : Normaliser une relation consiste à la représenter sous une forme qui respecte certains critères afin de s’assurer de l’intégrité des données

  • La normalisation est un moyen fondamentale mis à la disposition du concepteur de la base pour éviter un bon nombre d’erreur

  • Définition : Une dépendance est une contrainte exprimé par une règle qui doivent vérifier les données pour que la BD soit dans un état cohérent. Exemple : un salarié travail dans un et un seul service. Nous avons 3 sortes de dépendance

    • Fonctionnelle (forme normale 1, 2 et 3)

    • Multi-valué (forme norme 4)

    • Jointure (forme normal 5)

  • Définition : Une DF traduis le fait qu’à une valeur d’une donnée, on associe dans une relation, une valeur au plus d’une autre donnée à un instant considéré


D composer une relation 1 l.jpg

Décomposer une relation (1)

  • Étant donnée une relation non satisfaisante (répétitions, pbs d’intégrités etc.) on peut trouver un sous-ensemble de sous-relation satisfaisant et qui décrivent les mêmes informations

  • Exemple :


D composer une relation 2 l.jpg

Décomposer une relation (2)

  • On dira qu’une décomposition est « bonne » si on peut retrouver les informations de la relation initiale à partir des sous-relations

  • Pour retrouver les informations d’une relation à partir des relations « filles », on utilisera l’opérateur de jointure naturelle


Jointure naturelle l.jpg

Jointure naturelle

  • L’opération de jointure naturelle permet de composer des sous-relations pour en obtenir une plus grosse relation : R1(X,Y)R2(Y,Z)=R(X,Y,Z)

  • C’est donc un lien entre plusieurs tables disposant de colonnes commune sémantiquement

  • Chaque ligne de R est fabriquée avec une ligne de R1 et une ligne de R2 de telle sorte que les valeurs sur les attributs de Y soient identiques dans les ligne de R1 et de celle de R2

  • Elle permet donc de recomposer une relation qui avait été préalablement décomposée (voir forme normale)

  • Une décomposition est dite « sans perte d’informations » si les jointures naturelles des sous-relations redonne la relation initiale


Jointure et produit cart sien l.jpg

Jointure et produit cartésien

  • Produit cartésien :

    • concaténation de toutes les lignes de la première table avec toutes les lignes de la seconde table.

    • Exemple

  • Jointure :

    • lien entre 2 tables disposant d’au moins une colonne commune (sémantiquement). On associe a chaque ligne de la première table toutes les lignes de la seconde table

    • Exemple


Exemple jointure l.jpg

Exemple Jointure

R1 =

R2 =

R1R2 =


Diff rentes jointures l.jpg

Différentes jointures

  • Définition : une équi-jointure est une jointure dont la condition est une comparaison d’égalité de 2 colonnes appartenant aux 2 tables

  • Définition : une theta-jointure est est une jointure dont la condition est une comparaison autres que l’égalité de 2 colonnes appartenant aux 2 tables

  • Définition : une jointure multiple met en relation plus de 2 tables.

  • Définition : une auto-jointure est une jointure d’une table avec elle-même


D finitions 2 l.jpg

Définitions (2)

  • Définition : Une DF est élémentaire si un sous-ensemble de la clé n’est pas source de la DF.

  • Exemple :

    • A, B, CD est élémentaire s’il existe pas les DF

    • A, BD ; A, CD ; B, CD et aussi

    • AD ; BD ; CD

  • Définition : Une DF AB est directe (non transitive) s’il n’existe pas un autre attribut C tel que AC et CB

  • Définition : Une relation est normalisée si aucun attribut n’est présent plus d’une fois dans la relation et si aucun attribut n’est lui-même décomposable en d’autres attributs et qu’il n’est pas lui-même une relation

  • Théorème de Heath : Une relation R(X,Y,Z) est décomposable SPI en 2 sous-relations R1(X,Y) et R2(X,Z) s’il existe pour R1 une DF XY ou pour R2 une DF X Z (c’est le cas si X est une clé de R1 ou de R2)


Formes normales 1 l.jpg

Formes normales 1

  • Toute relation normalisée est en FN1

  • R(N°_Client, N°_Article, Nom_Client, Nom_Article)

    • N°_ClientNom_Client ; N°_ArticleNom_Article ; N°_Client, N°_ArticleNom_Article

    • Table suivante :

  • Il faudrait plutôt les relations suivantes :

    • Client(N°,Nom)

    • Article(N°, Nom)

    • Commande(N°_Article, N°_Client)


Forme normal 2 l.jpg

Forme normal 2

  • Une relation est en FN2 si

    • Elle est en FN1

    • si tout attribut n’appartenant pas à une clé dépend élémentairement d’une clé

    • Suffisant ?

  • R(N°_Client, Nom_Client, N°_Repr, Nom_Repr)

    • DF= N°_ClientNom_Client, N°_Repr, Nom_Repr ; N°_ReprNom_Repr

    • Repr(N°_Repr, Nom) Client(N°_Client, Nom, N°_Repr)


Exemple l.jpg

Exemple

  • Fournisseur(Nom, Adresse, Tél, NomProduit, Prix)

    • Nom, NomProduitPrix, Adresse, Tél

    • NomAdresse

  • FN2 ?

    • ok pour Nom, NomProduitPrix

    • par contre Nom, NomProduitAdresse n’est pas élémentaire car NomAdresse

    • donc que FN1

  • Décomposition possible et SPI d’après théorème de Heath

    • Fournisseur(Nom, Adresse, Tél)

    • Catalogue(Nom_Fournisseur, NomProduit, Prix)


Forme normal 3 l.jpg

Forme normal 3

  • Une relation est en FN3 si

    • Elle est en FN2 (donc en FN1)

    • Tout attribut n’appartenant pas à une clé dépend de façon direct d’une clé

  • Définition : un ensemble d’attribut X est une clé candidate d’une relation R si et seulement si {X}+=R

  • Remarque : lorsqu’une relation est en FN3 aucune DF n’est issue d’un sous-ensemble de la clé et aucune DF n’est issue d’un attribut non clé vers un autre


Exemple15 l.jpg

Exemple

  • Fournisseur(Nom, Pays, Ville)

    • NomVille, Pays

    • VillePays (pas de ville homonyme dans des pays différents)

  • FN2 ? Oui car l’attribut Nom est la seule clé

  • FN3 ? Non car NomPays n’est pas direct (on peut passer par Ville). Il y a donc des répétitions de noms de pays.

  • Décomposition SPI

    • Fournisseur(Nom, Ville)

    • Géographie(Ville, Pays)


Forme normal 4 l.jpg

Forme normal 4

  • Aussi appelé Forme normal de Boyse-Codd

  • Une relation R est en en FNBC si tout attribut dépend de façon élémentaire et direct d’une clé

  • Remarque : quand une relation n’a qu’une clé candidate (donc qu’une unique clé appelé atomique), alors si elle est en FN3 cela implique qu’elle est aussi en FNBC

  • Remarque : FNBCFN3FN2FN1

  • Remarque : Il existe une FN5 mais nous la verrons pas dans ce cours (trop rare)


Exemple17 l.jpg

Exemple

  • Catalogue(N°F, NomF, NomP, Prix)

    • 2 clés (N°F, NomP) et (NomF, NomP)

    • DF :

      • N°F, NomPNomF,Prix

      • NomF, NomPN°F, Prix

      • N°FNomF

      • NomFN°F

  • FN3 ? Oui car seul Prix n’appartient pas à une clé et dépend élémentairement et directement de 2 clés

  • FNBC ? Non car NomF ne dépend pas élémentairement d’une clé : N°F,NomPNomF n’est pas élémentaire car il existe et N°FNomF et NomF ne dépend pas de l’autre clé

  • Décomposition possible

    • Fournisseur(N°F, NomF) avec N°FNomF et si l’on veut NomFN°F

    • Catalogue(N°F, NomP, Prix) avec N°F, NomPPrix


Exemple complet l.jpg

Exemple complet

  • La relation Place(N°Etu, Matière, Rang) représente le rang de chaque étudiant par matière. On suppose qu’il n’y a pas d’ex-aequo. Nous avons les DF suivantes :

    • Rang, Matière  N°Etu (pas d’ex-aequo)

    • N°Etu, Matière  Rang

  • 2 clés candidates : (Rang, Matière) et (N°Etu, Matière)

  • Quelles sont les formes normales vérifiées ?

    • Tout attribut appartient à une clé donc c’est en FN3

    • Les 2 DF sont directes et élémentaires avec des membres gauches (de la DF) qui sont des clés donc la relation Place est en FNBC


Version simplifi e pratique l.jpg

Version simplifiée (pratique)

  • On ne touche pas à la définition de FN1

  • Quand on n’a qu’une clé (clé primaire ou atomique)

    • Définition d’une relation R en FN2 :

      • La relation R est en FN1

      • Toutes les DF issues de la clé sont élémentaires

    • Définition d’une relation R en FN3 :

      • La relation R est en FN2

      • Toutes les DF issues de la clé sont directes

  • Pas de FNBC


Atelier l.jpg

Atelier

  • Pour la BD suivante :

    • R1(N°_Client, N°_Produit, QtComm, Nom_Produit)

    • R2(N°_Commande, N°_Produit, QtComm)

    • R3(N°_Client, Nom_Client, Nom_Repr)

    • R4(N°_Produit, Nom_Produit, N°_Atelier, Nom_Chef_Atelier)

    • R5(N°_Client, Nom_Client, N°_Repr)

    • R6(N°_Produit, N°_Fournisseur, Prix, Nom_Fournisseur)

  • Trouvez les clés externe et déduisez les DF

  • Trouvez les formes normales des relations suivantes


Correction atelier l.jpg

Correction Atelier

  • N°_ProduitNom_Produit donc pas élémentaire donc FN1

  • N°_Commande, N°_ProduitQt_Commandé donc FN3

  • N°_ClientNom_Client, Nom_Repr donc FN3

  • N°_ProduitNom_Produit et N°_AtelierNom_Chef_Atelier donc indirect donc FN2

  • N°_ClientNom_Client, Nom_Repr et N°_ReprNom_Repr donc indirect donc FN2

  • N°_ProduitPrix et N°_FournisseurNom_Four donc pas élémentaire donc FN1


Soci t de tourisme 1 l.jpg

Société de Tourisme (1)

  • Une société de tourisme possède une vingtaine de centres sur le territoire français et une douzaine dans d’autres pays. Cette société a implanté une BD dont vous trouverez la structure ci-dessous :

    • Cette BD a, entre autre, pour but de mieux cibler les activités pratiquées par les clients dans les centres

    • Un centre est ouvert pendant un certain nombre de semaines de l’année suivant son implantation

    • Un animateur est en général un saisonnier, il n’anime qu’une seule activité et est rattaché à un seul centre

    • Un responsable d’activité est un permanent de la société. Il peut-être responsable de plusieurs activités et travaille suivant les saisons dans différents centres. Cependant, un responsable d’une activité est responsable de cette activité dans tous les centres où il travaille (lorsque cette activité existe)

  • Donner et justifier les formes normales des relations


Soci t de tourisme 2 l.jpg

Société de Tourisme (2)

  • Client(N°, Nom, Adresse, Age)

  • Inscription(N°_client, N°_Centre, N°_Semaine, N°_activité, N°_animateur)

  • Animateur(N°_Animateur, N°_Activité, N°_Responsable, Nom_Responsable, Adresse_Responsable, N°_Centre, N°_SS, Nom)

  • Centre(N°, Nom, Adresse)

  • Responsable(N°, N°_SS, Ancienneté, Nom, Adresse)

  • Employé(N°_SS, Nom, Adresse, Date_Naissance)

  • Activité(N°, Nom)

  • Fonctionnement(N°_Centre, Type_Appart, N°_Semaine)

  • Séjour(N°_Client, N°_Centre, N°_Semaine, Type_Appart)

  • Responsabilité(N°_Responsable, N°_Centre, N°_Activité)

  • Statistique(N°_Responsable, N°_Centre, N°_Activité, Nombre_Heures_Effectués)


Correction tourisme l.jpg

Correction Tourisme

  • FN3

  • FN3

  • FN2

  • FN3

  • FN1

  • FN3

  • FN3

  • FN3

  • FN1

  • FN3

  • FN3
