Curso de ns

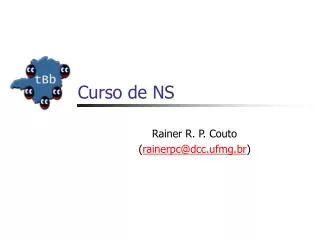

Curso de NS

Rainer R. P. Couto

([email protected])


Sum rio

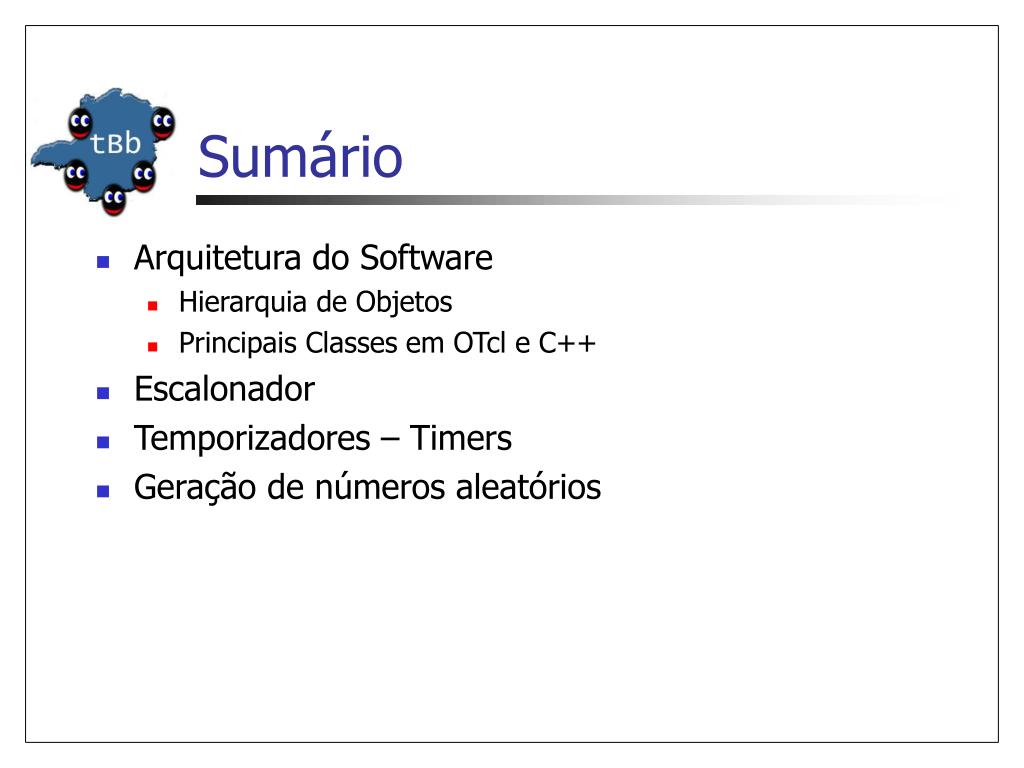

Sumário

  • Arquitetura do Software

    • Hierarquia de Objetos

    • Principais Classes em OTcl e C++

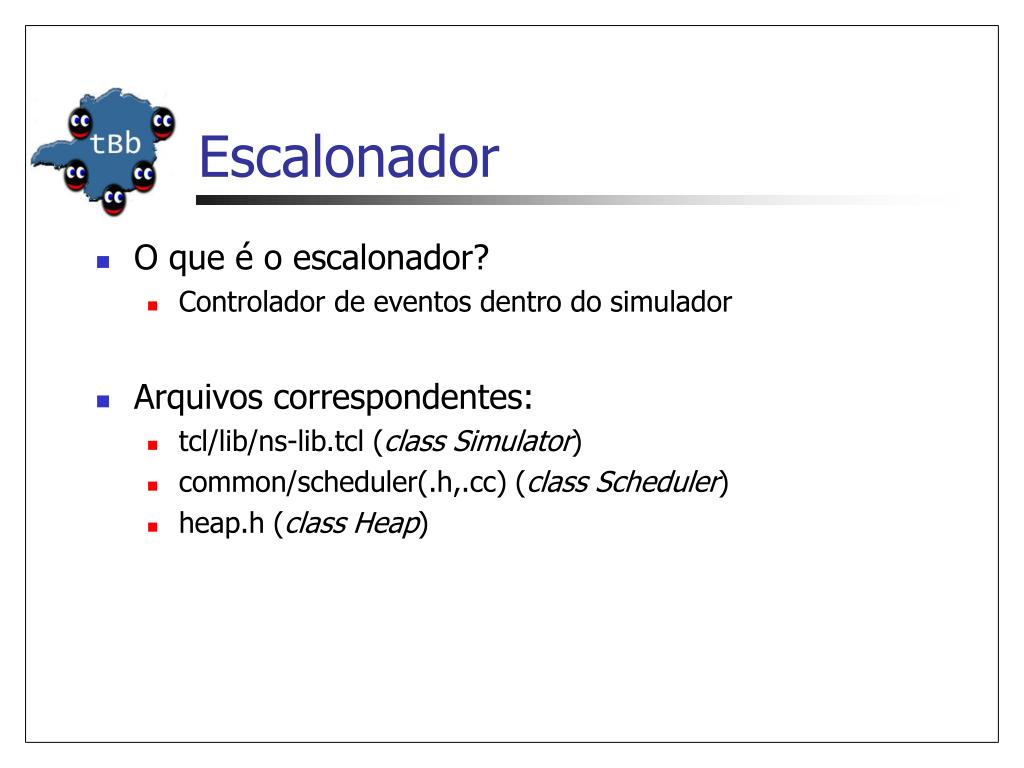

  • Escalonador

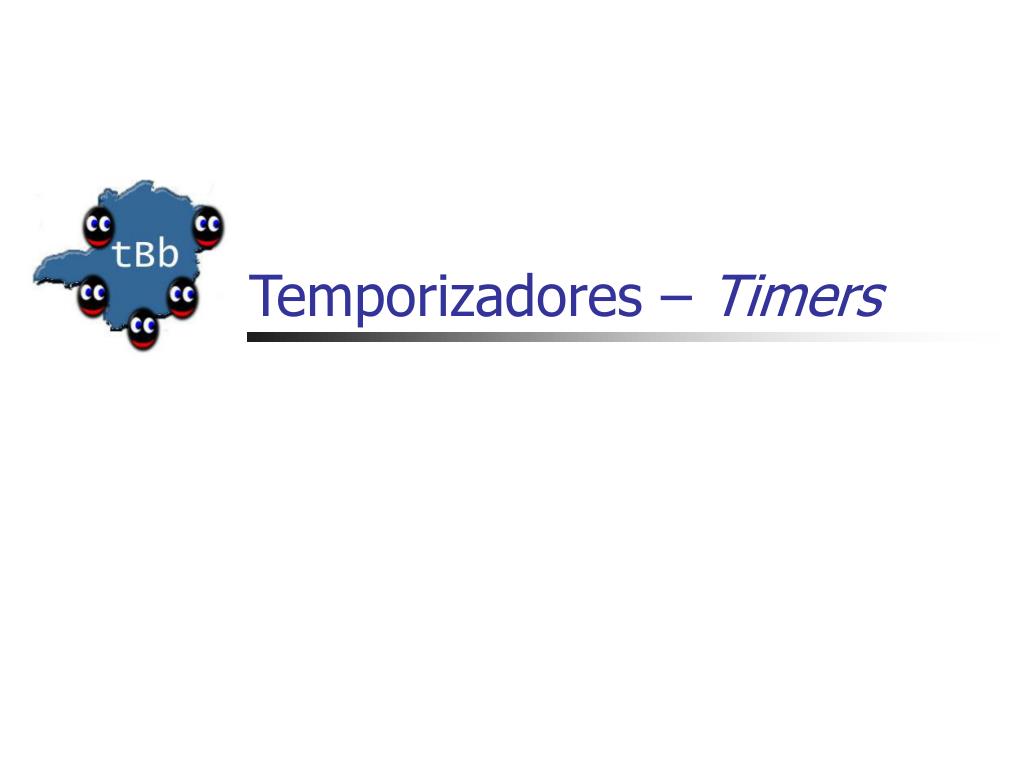

  • Temporizadores – Timers

  • Geração de números aleatórios

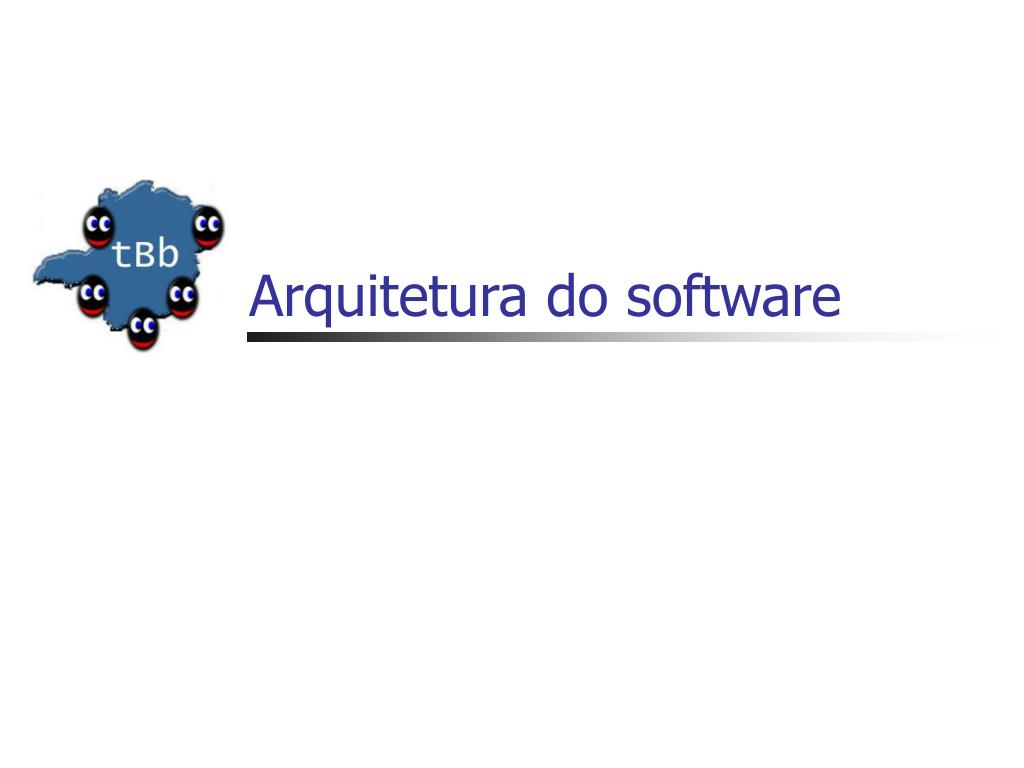

Arquitetura do software

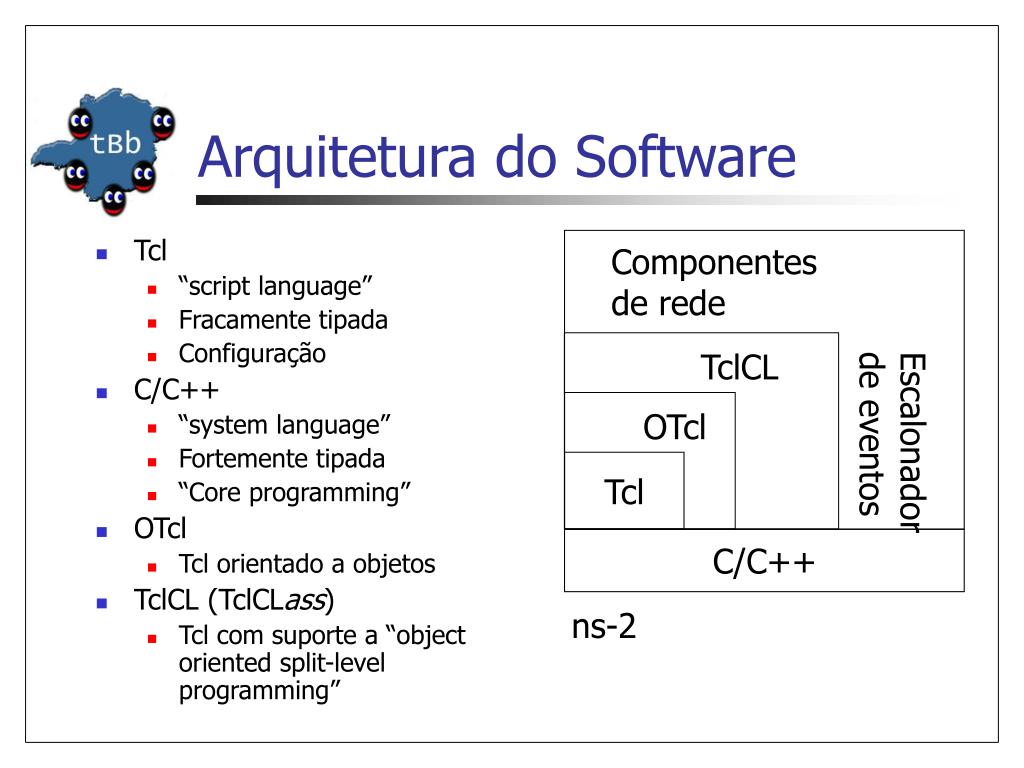

Arquitetura do software


Arquitetura do software1

Componentes

de rede

TclCL

Escalonador

de eventos

OTcl

Arquitetura do Software

  • Tcl

    • “script language”

    • Fracamente tipada

    • Configuração

  • C/C++

    • “system language”

    • Fortemente tipada

    • “Core programming”

  • OTcl

    • Tcl orientado a objetos

  • TclCL (TclCLass)

    • Tcl com suporte a “object oriented split-level programming”

Tcl

C/C++

ns-2


Estrutura interna

Pure OTcl

objects

Pure C++

objects

C++/OTcl split objects

C++

OTcl

ns

Estrutura Interna

  • Arquitetura do NS

    • Orientado a objetos

    • Escrito em C++

    • Interpretador Tcl como frontend

  • Arquitetura do NS

    • Duas hierarquias de objetos

      • Hierarquia C++ (compilada)

      • Hierarquia OTcl (interpretada)

    • Correspodência um para um pela perspectiva do usuário

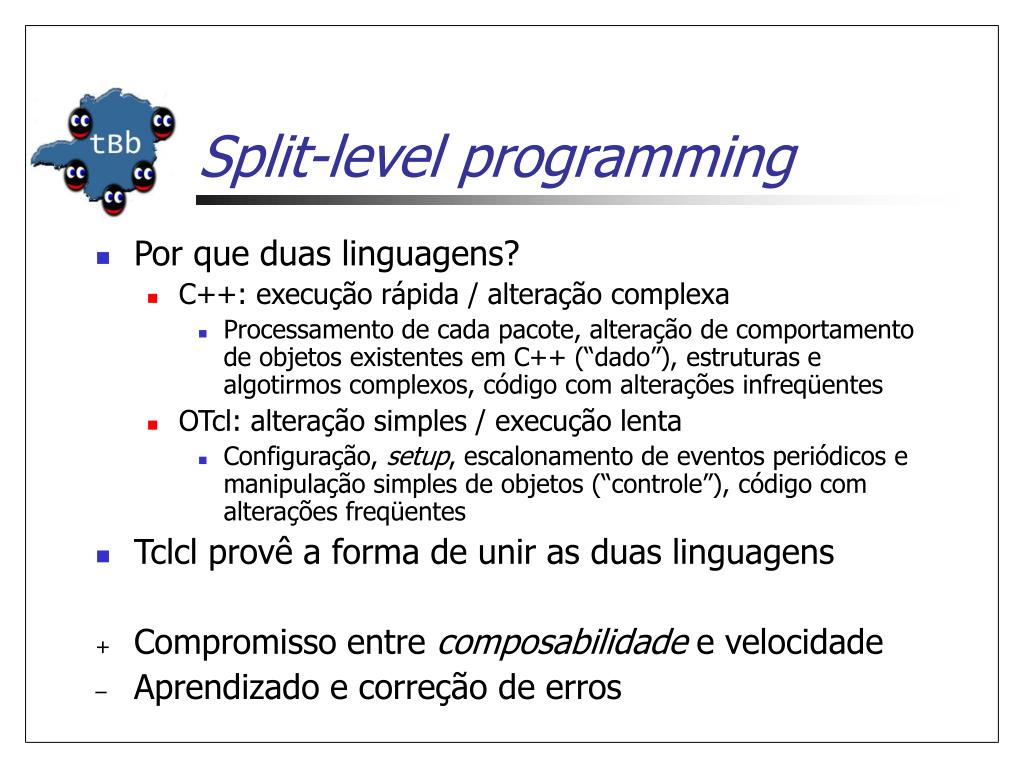

Split level programming

Split-level programming

  • Por que duas linguagens?

    • C++: execução rápida / alteração complexa

      • Processamento de cada pacote, alteração de comportamento de objetos existentes em C++ (“dado”), estruturas e algotirmos complexos, código com alterações infreqüentes

    • OTcl: alteração simples / execução lenta

      • Configuração, setup, escalonamento de eventos periódicos e manipulação simples de objetos (“controle”), código com alterações freqüentes

  • Tclcl provê a forma de unir as duas linguagens

  • Compromisso entre composabilidade e velocidade

  • Aprendizado e correção de erros

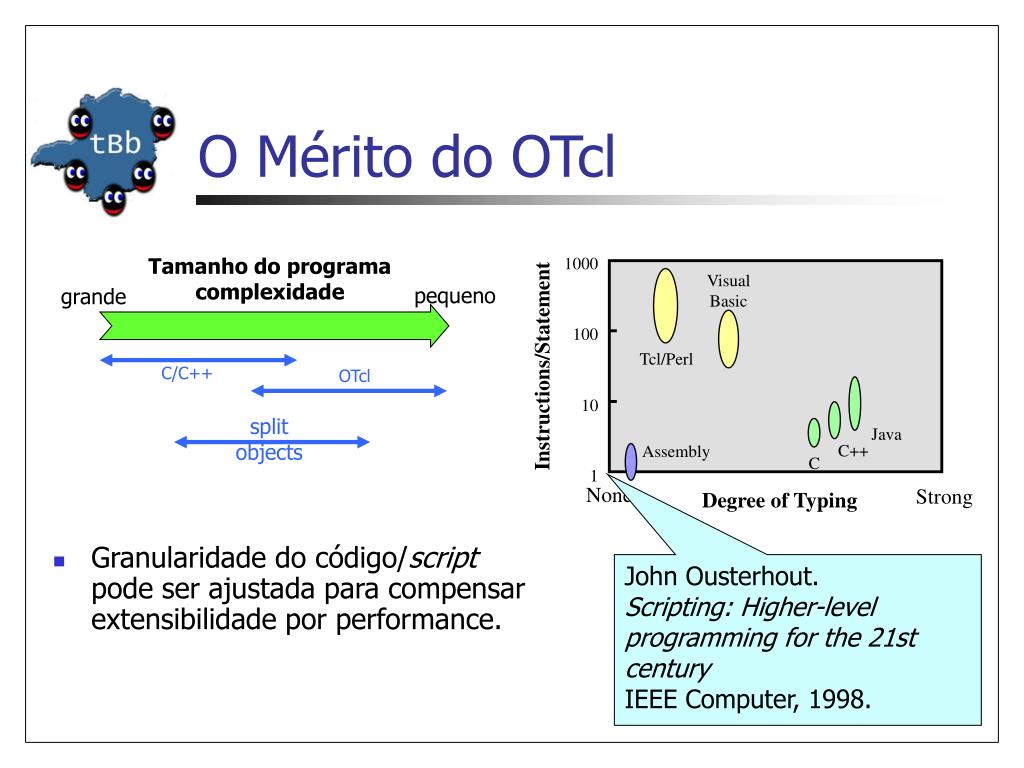

O m rit o do o t cl

1000

Visual Basic

Tamanho do programa

complexidade

pequeno

grande

100

Tcl/Perl

Instructions/Statement

10

C/C++

OTcl

Java

C++

Assembly

split objects

C

1

Degree of Typing

None

Strong

O Méritodo OTcl

  • Granularidade do código/script pode ser ajustada para compensar extensibilidade por performance.

John Ousterhout. Scripting: Higher-level programming for the 21st century

IEEE Computer, 1998.


Principais classes da programa o c otcl

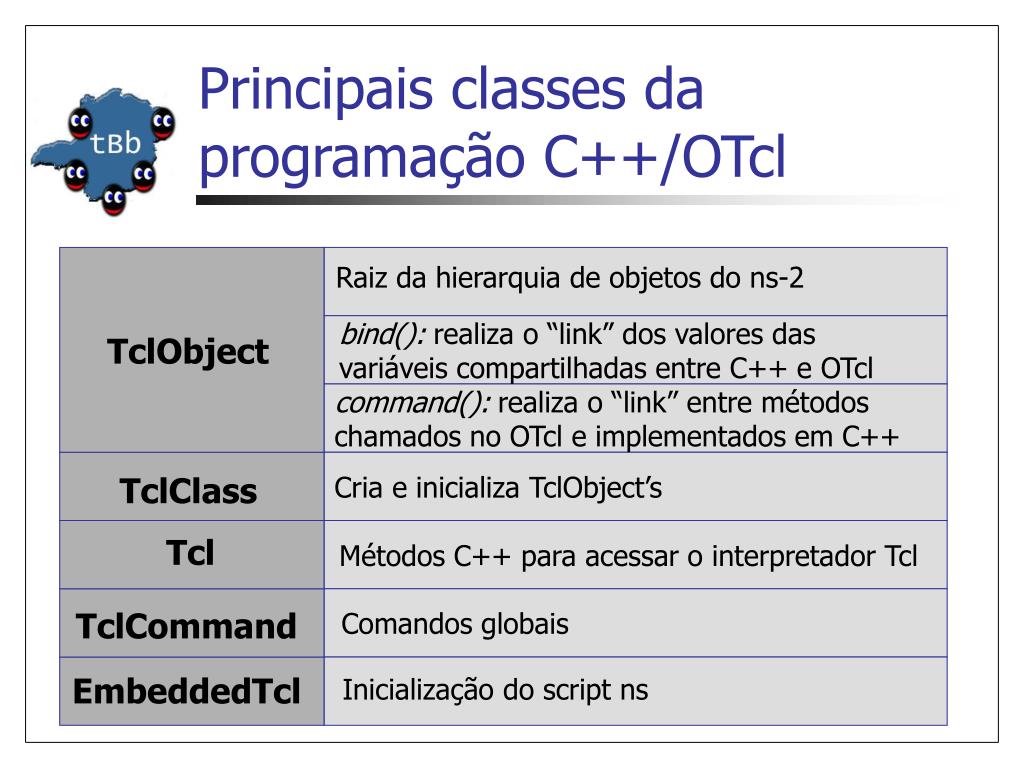

Principais classes da programação C++/OTcl

Raiz da hierarquia de objetos do ns-2

bind():realiza o “link” dos valores das

variáveis compartilhadas entre C++ e OTcl

TclObject

command():realiza o “link” entre métodos

chamados no OTcl e implementados em C++

TclClass

Cria e inicializa TclObject’s

Tcl

Métodos C++ para acessar o interpretador Tcl

TclCommand

Comandos globais

EmbeddedTcl

Inicialização do script ns

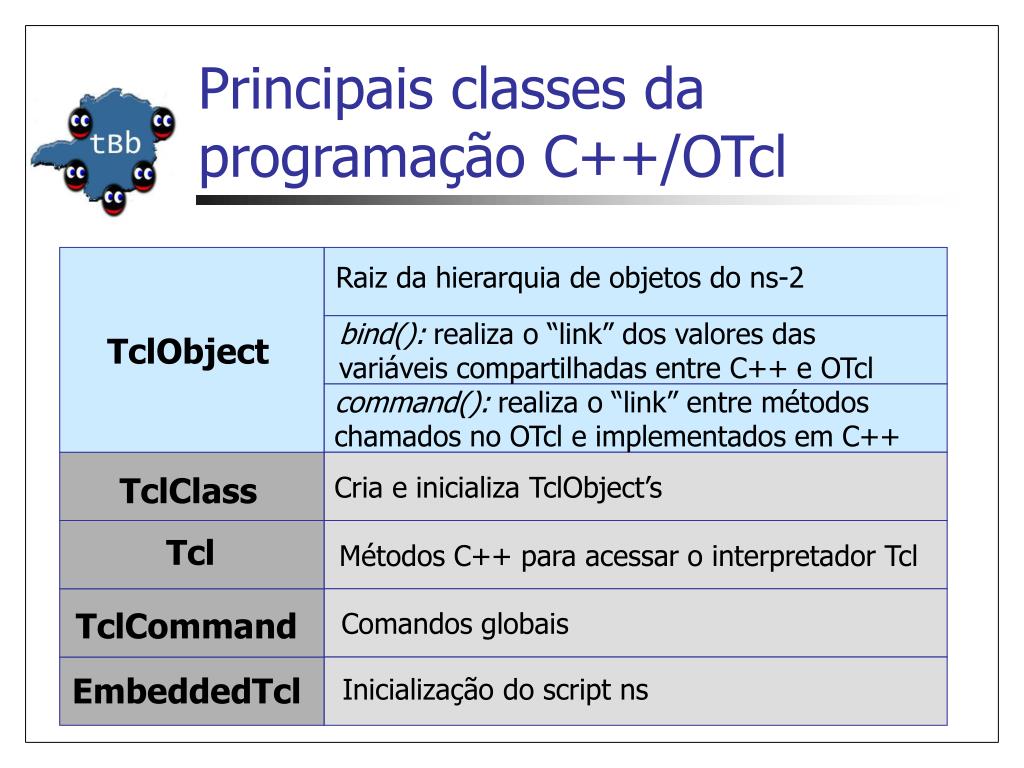

Principais classes da programa o c otcl1

Principais classes da programação C++/OTcl

Raiz da hierarquia de objetos do ns-2

bind():realiza o “link” dos valores das

variáveis compartilhadas entre C++ e OTcl

TclObject

command():realiza o “link” entre métodos

chamados no OTcl e implementados em C++

TclClass

Cria e inicializa TclObject’s

Tcl

Métodos C++ para acessar o interpretador Tcl

TclCommand

Comandos globais

EmbeddedTcl

Inicialização do script ns


Tclobject hierarquia e shadowing

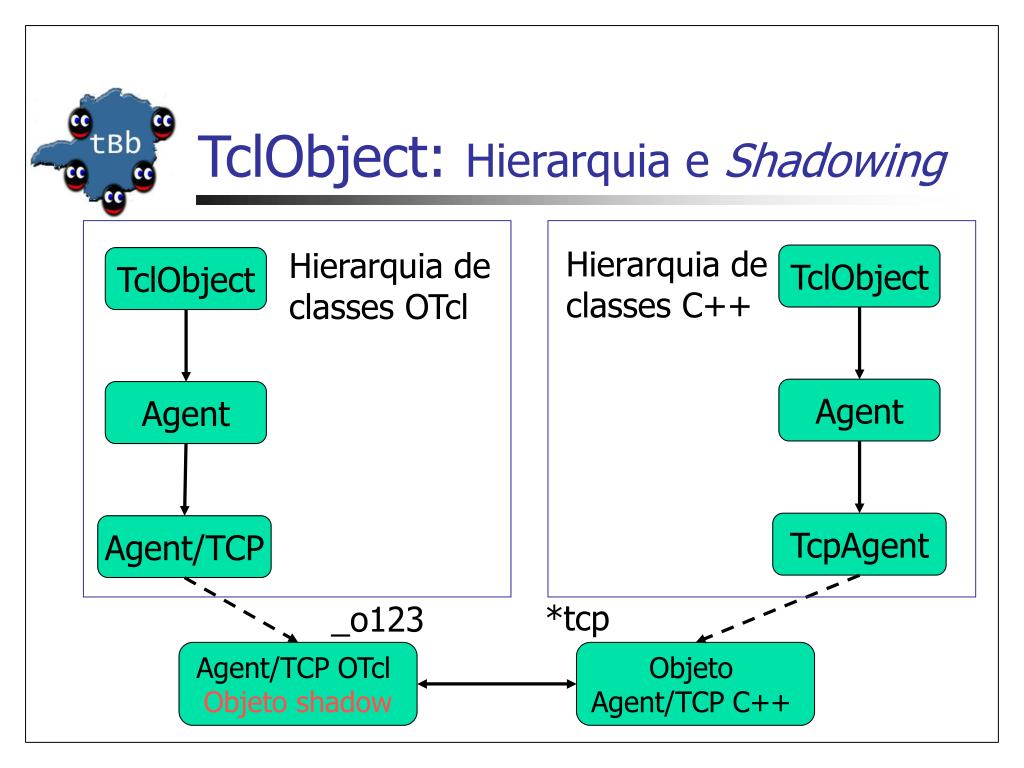

TclObject: Hierarquia e Shadowing

Hierarquia de

classes C++

Hierarquia de

classes OTcl

TclObject

TclObject

Agent

Agent

TcpAgent

Agent/TCP

*tcp

_o123

Agent/TCP OTcl

Objeto shadow

Objeto

Agent/TCP C++

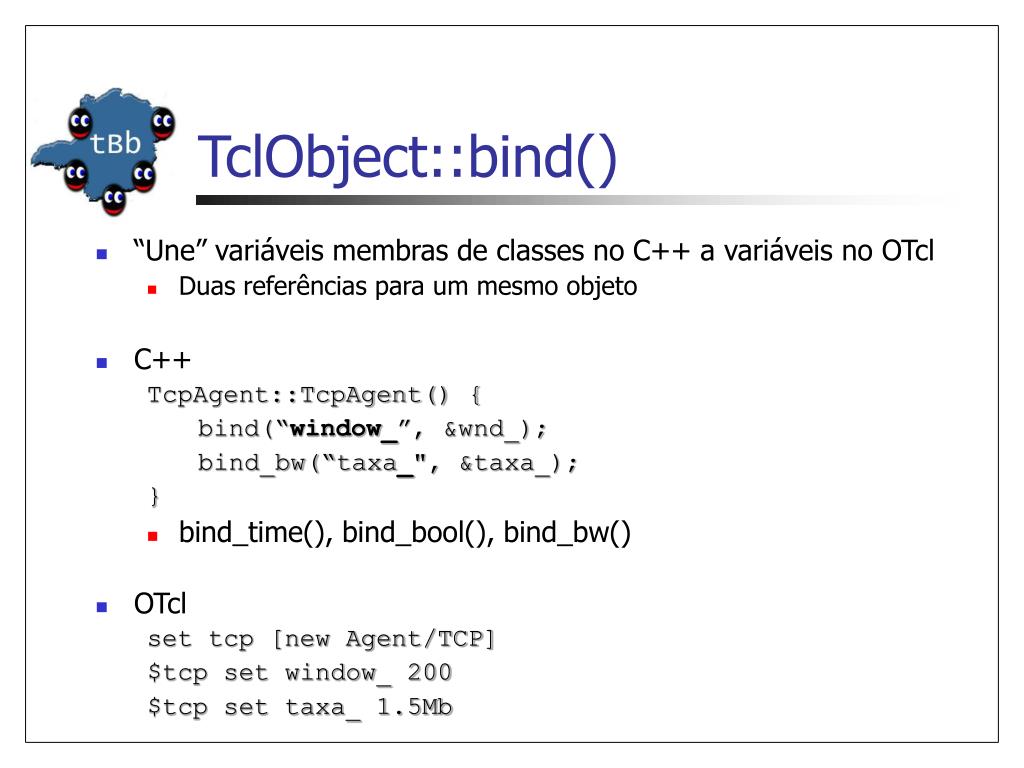

Tclobject bind

TclObject::bind()

  • “Une”variáveis membras de classes no C++ avariáveis no OTcl

    • Duas referências para um mesmo objeto

  • C++

    TcpAgent::TcpAgent() {

    bind(“window_”, &wnd_);

    bind_bw(“taxa_", &taxa_);

    }

    • bind_time(), bind_bool(), bind_bw()

  • OTcl

    set tcp [new Agent/TCP]

    $tcp set window_ 200

    $tcp set taxa_ 1.5Mb

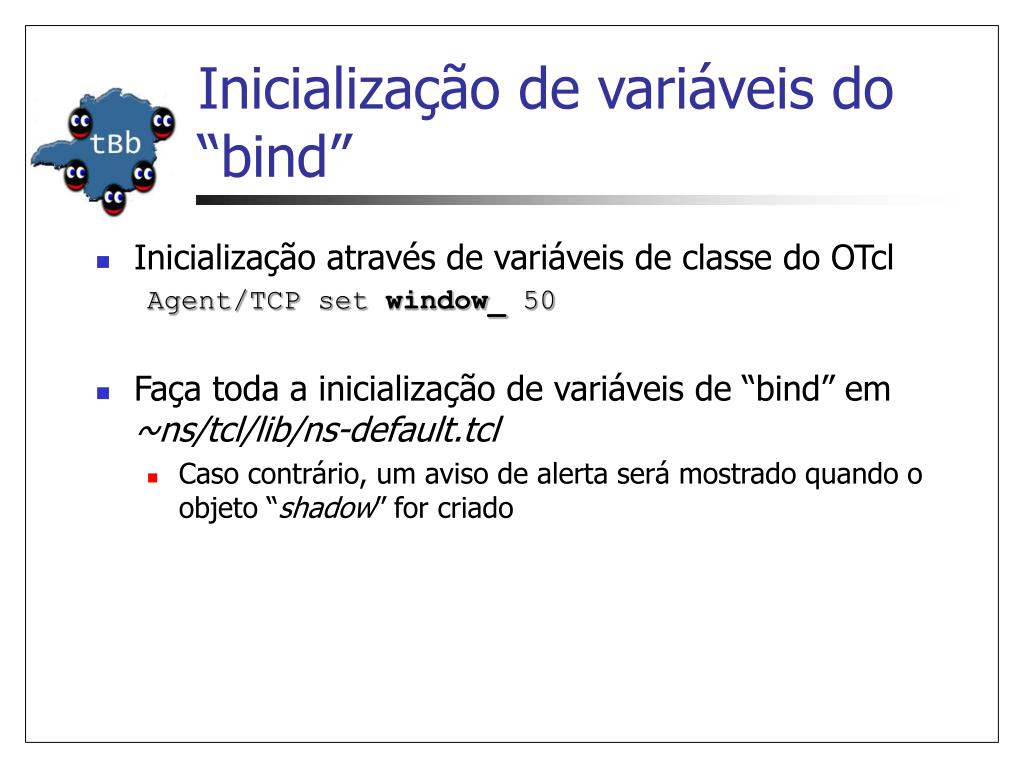

Inicializa o de vari veis do bind

Inicialização de variáveis do “bind”

  • Inicialização através de variáveis de classe do OTcl

    Agent/TCP set window_ 50

  • Faça toda a inicialização de variáveis de “bind” em ~ns/tcl/lib/ns-default.tcl

    • Caso contrário, um aviso de alerta será mostrado quando o objeto “shadow” for criado

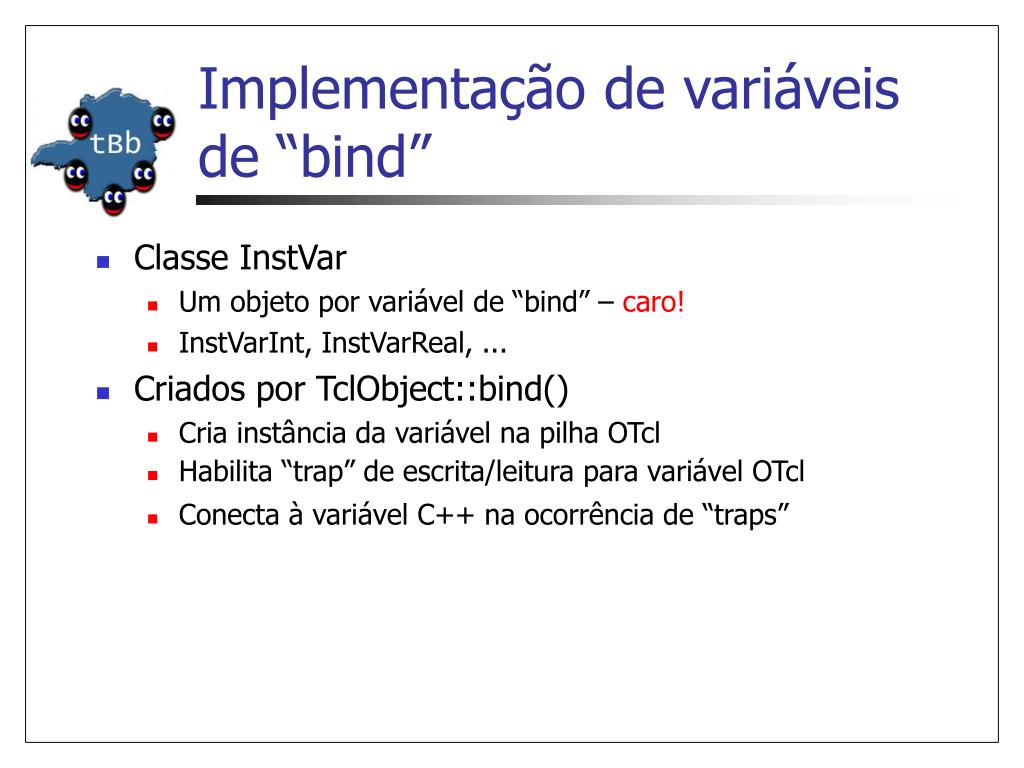

Implementa o de vari veis de bind

Implementação de variáveis de “bind”

  • Classe InstVar

    • Um objeto por variável de “bind” – caro!

    • InstVarInt, InstVarReal, ...

  • Criados por TclObject::bind()

    • Cria instância da variável na pilha OTcl

    • Habilita “trap” de escrita/leitura para variável OTcl

    • Conecta à variável C++ na ocorrência de “traps”


Tclobject command

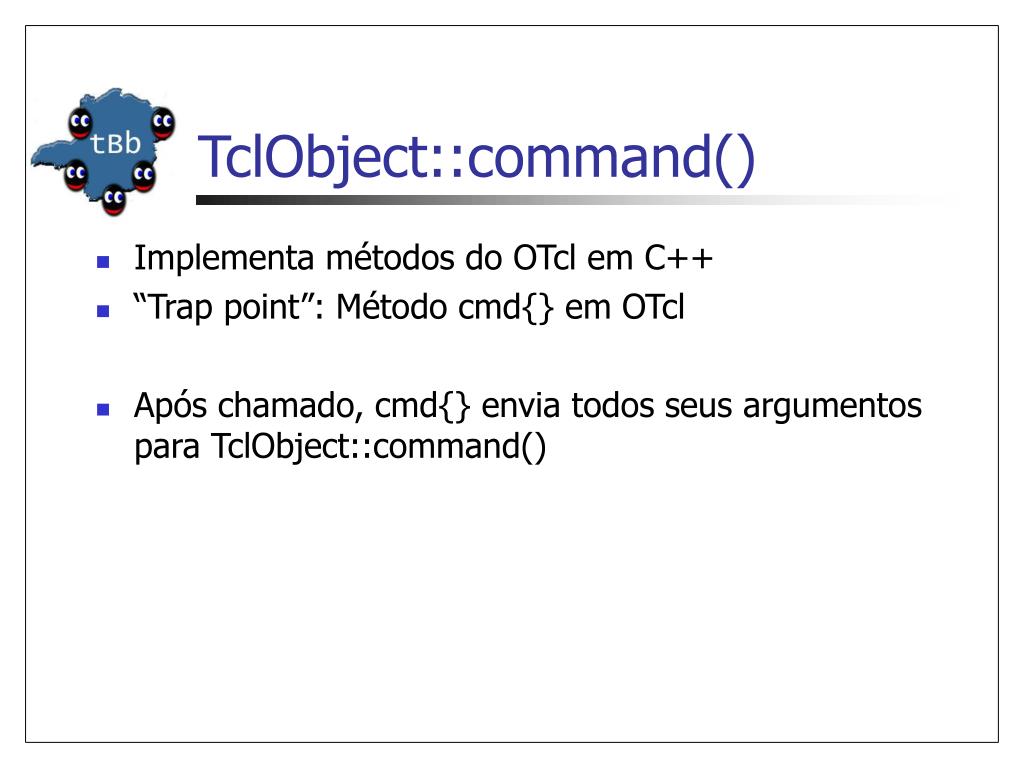

TclObject::command()

  • Implementa métodos do OTcl em C++

  • “Trap point”: Método cmd{} em OTcl

  • Após chamado, cmd{} envia todos seus argumentos para TclObject::command()

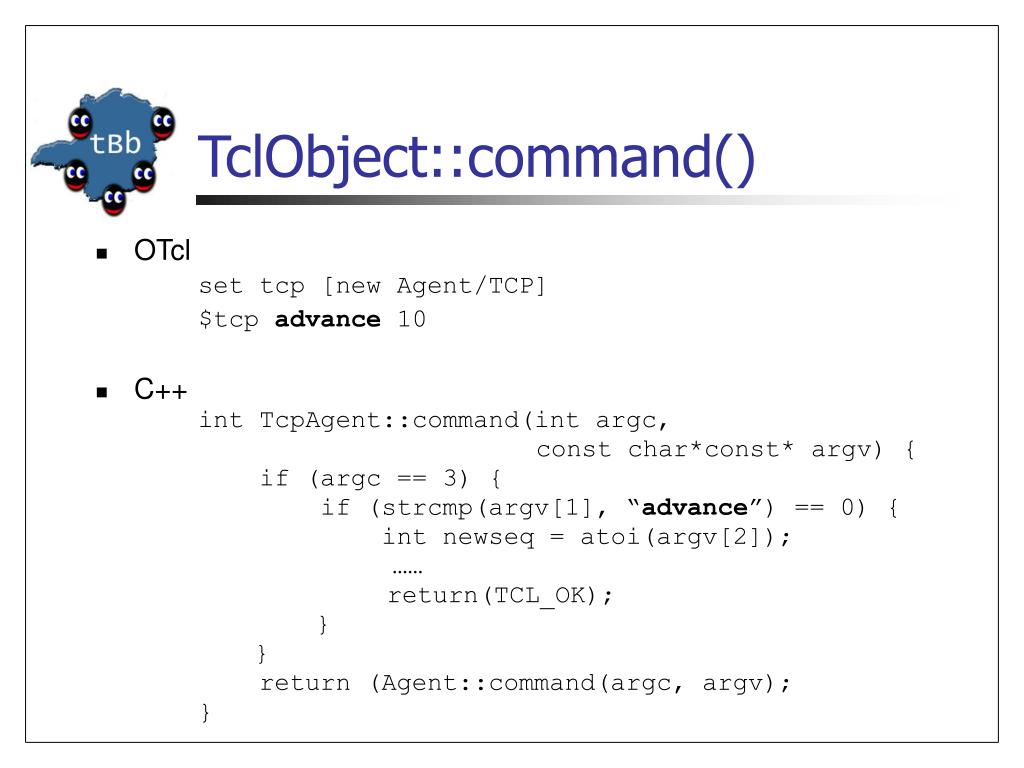

Tclobject command1

TclObject::command()

  • OTcl

    set tcp [new Agent/TCP]

    $tcp advance 10

  • C++

    int TcpAgent::command(int argc,

    const char*const* argv) {

    if (argc == 3) {

    if (strcmp(argv[1], “advance”) == 0) {

    int newseq = atoi(argv[2]);

    ……

    return(TCL_OK);

    }

    }

    return (Agent::command(argc, argv);

    }


Tclobject command2

TclObject::command()

OTcl space

procedimento

não existe

$tcp send

TclObject::unknown{}

$tcp cmd send

C++ space

TcpAgent::command()

implementa

“send”?

Sim

Não

Chama o método do pai:

return Agent::command()

Processa e retorna


Tclobject cria o e remo o

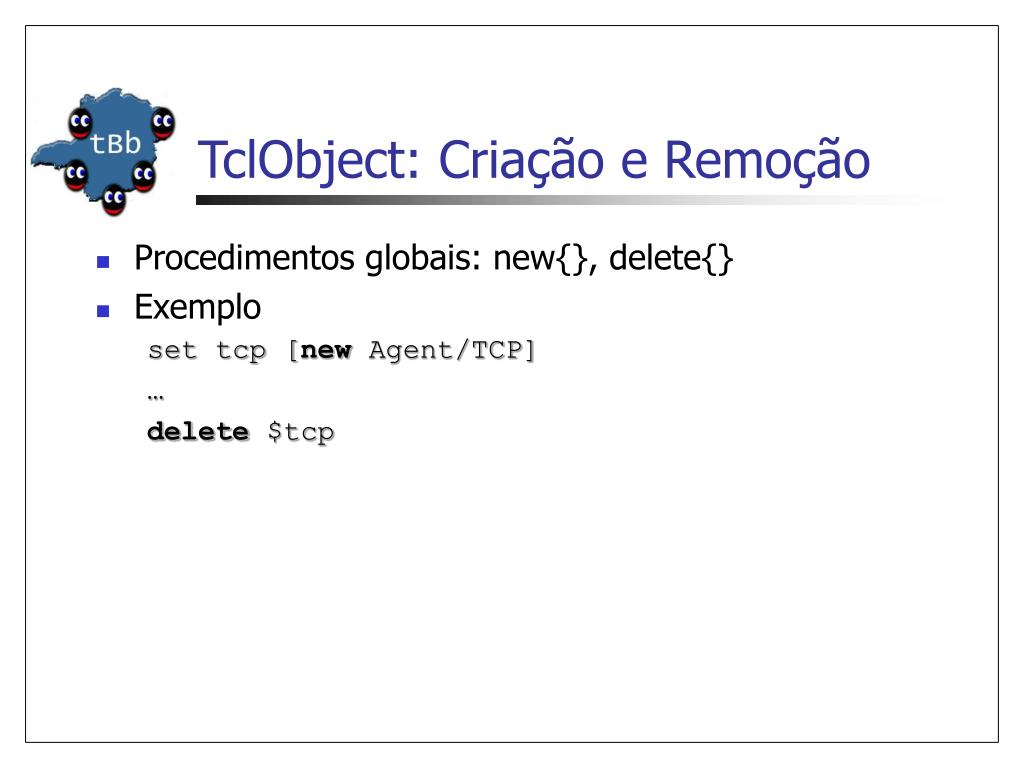

TclObject: Criação e Remoção

  • Procedimentos globais: new{}, delete{}

  • Exemplo

    set tcp [new Agent/TCP]

    delete $tcp

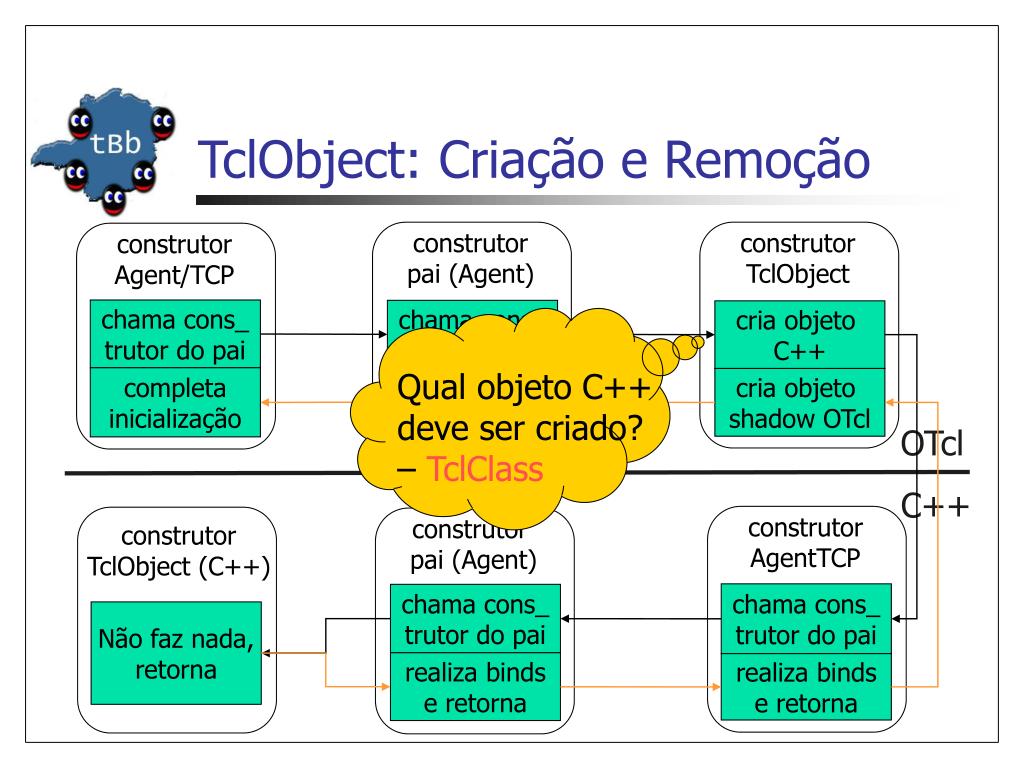

Tclobject cria o e remo o1

construtor

Agent/TCP

construtor

pai (Agent)

construtor

TclObject

chama cons_

trutor do pai

cria objeto

C++

completa

inicialização

completa

inicialização

cria objeto

shadow OTcl

Qual objeto C++

deve ser criado?

– TclClass

construtor

pai (Agent)

construtor

AgentTCP

construtor

TclObject (C++)

chama cons_

trutor do pai

chama cons_

trutor do pai

Não faz nada,

retorna

realiza binds

e retorna

realiza binds

e retorna

TclObject: Criação e Remoção

chama cons_

trutor do pai

OTcl

C++

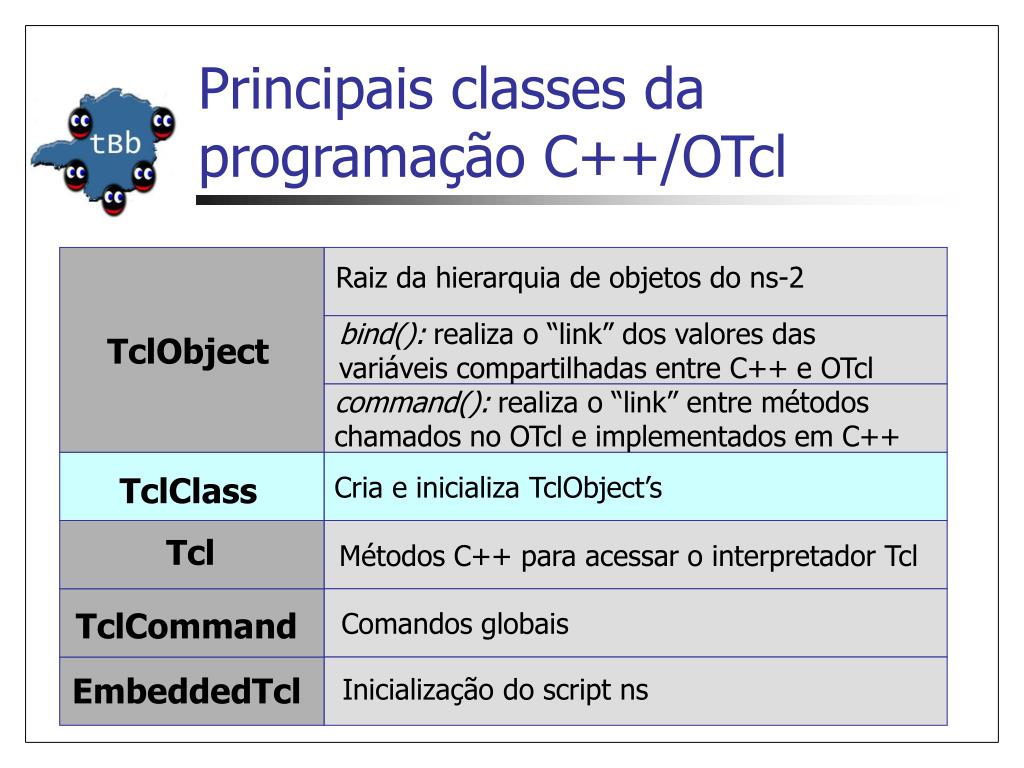

Principais classes da programa o c otcl2

Principais classes da programação C++/OTcl

Raiz da hierarquia de objetos do ns-2

bind():realiza o “link” dos valores das

variáveis compartilhadas entre C++ e OTcl

TclObject

command():realiza o “link” entre métodos

chamados no OTcl e implementados em C++

TclClass

Cria e inicializa TclObject’s

Tcl

Métodos C++ para acessar o interpretador Tcl

TclCommand

Comandos globais

EmbeddedTcl

Inicialização do script ns

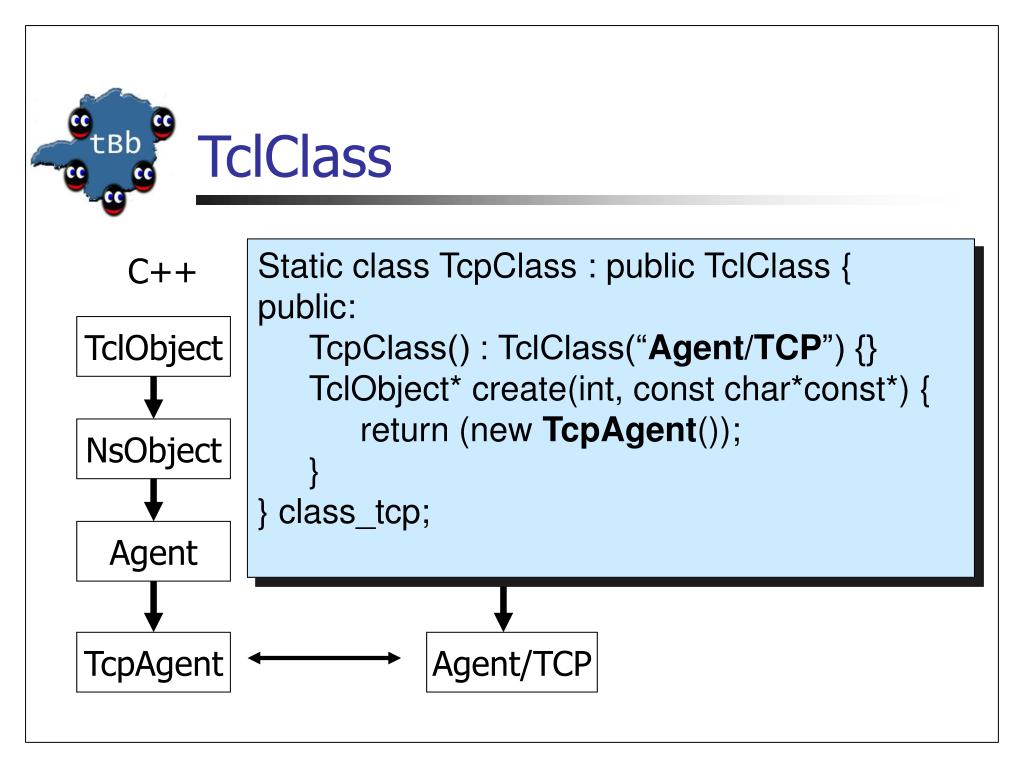

Tclclass

OTcl

C++

TclObject

TclObject

NsObject

??

Agent

Agent

TcpAgent

Agent/TCP

TclClass

  • Static class TcpClass : public TclClass {

  • public:

    • TcpClass() : TclClass(“Agent/TCP”) {}

    • TclObject* create(int, const char*const*) {

      • return (new TcpAgent());

    • }

  • } class_tcp;


Tclclass mecanis mo

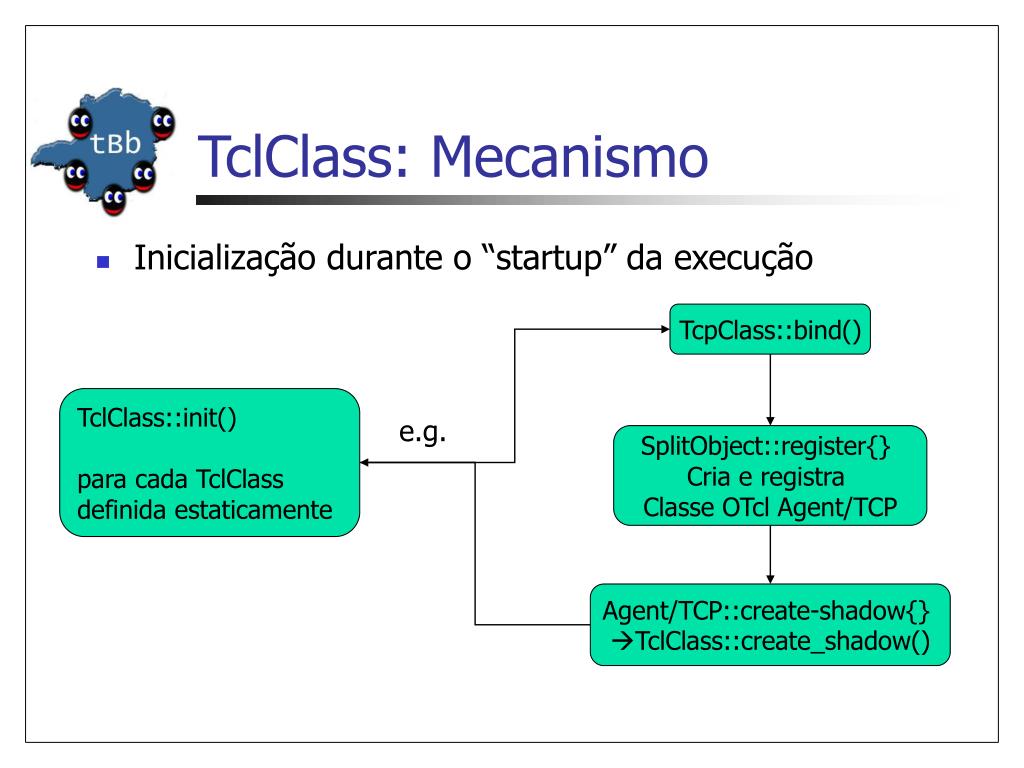

TclClass: Mecanismo

  • Inicialização durante o “startup” da execução

TcpClass::bind()

TclClass::init()

para cada TclClass

definida estaticamente

e.g.

SplitObject::register{}

Cria e registra

Classe OTcl Agent/TCP

Agent/TCP::create-shadow{}

TclClass::create_shadow()

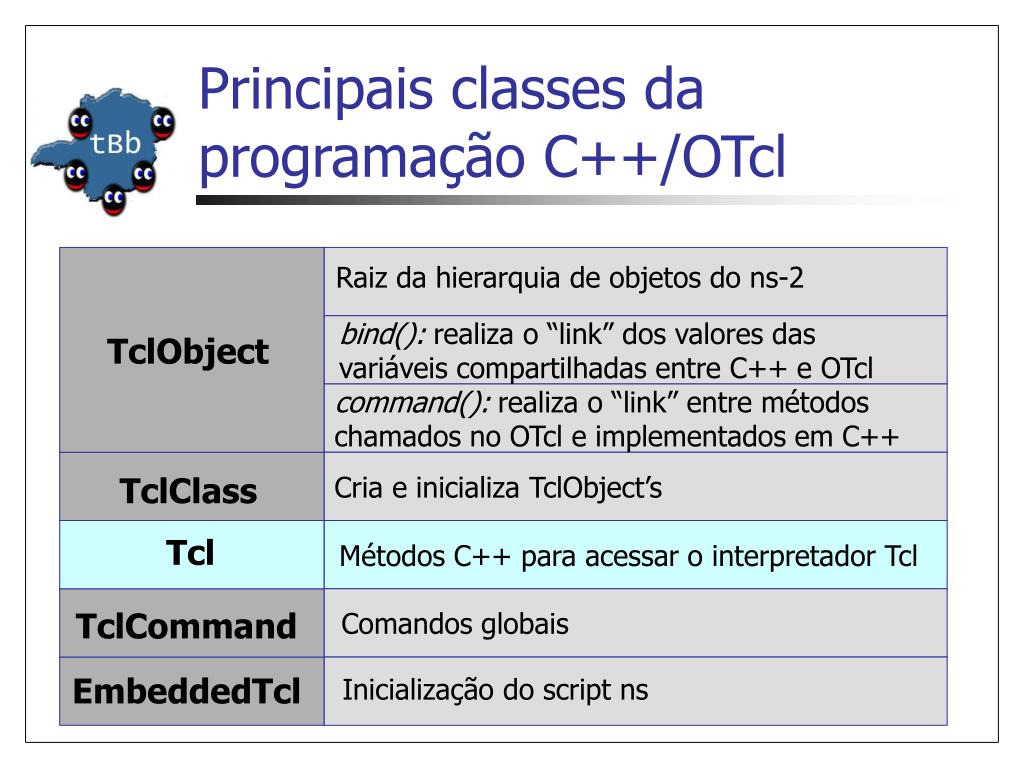

Principais classes da programa o c otcl3

Principais classes da programação C++/OTcl

Raiz da hierarquia de objetos do ns-2

bind():realiza o “link” dos valores das

variáveis compartilhadas entre C++ e OTcl

TclObject

command():realiza o “link” entre métodos

chamados no OTcl e implementados em C++

TclClass

Cria e inicializa TclObject’s

Tcl

Métodos C++ para acessar o interpretador Tcl

TclCommand

Comandos globais

EmbeddedTcl

Inicialização do script ns


Class e tcl

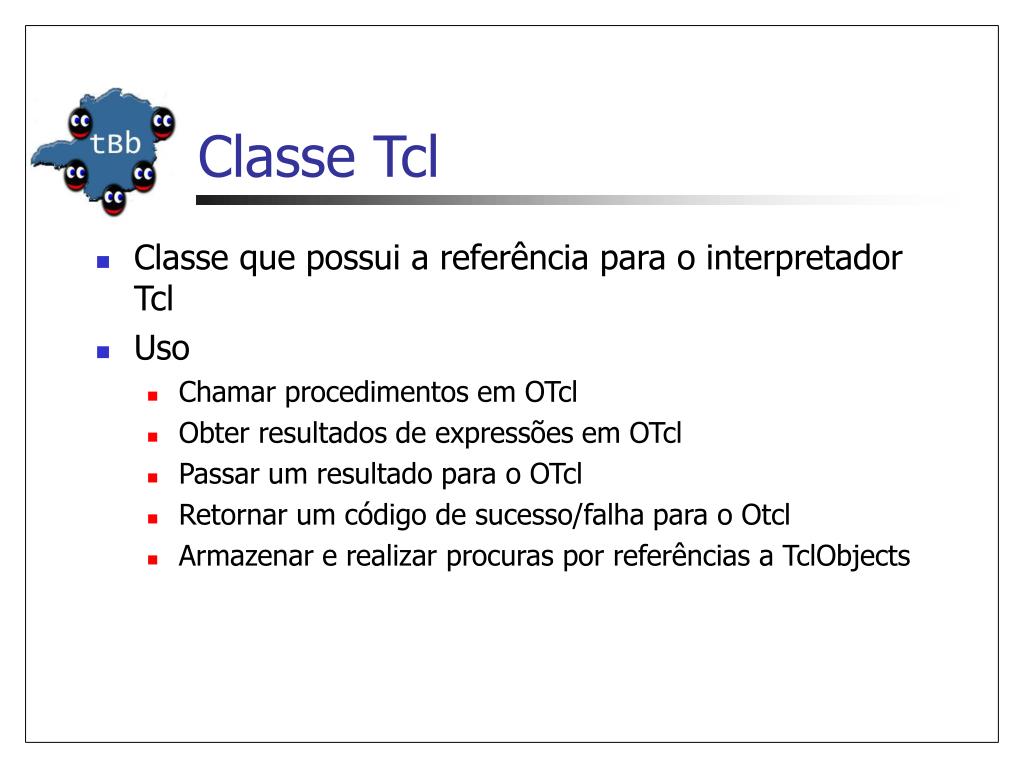

Classe Tcl

  • Classe que possui a referência para o interpretador Tcl

  • Uso

    • Chamar procedimentos em OTcl

    • Obter resultados de expressões em OTcl

    • Passar um resultado para o OTcl

    • Retornar um código de sucesso/falha para o Otcl

    • Armazenar e realizar procuras por referências a TclObjects


Obtendo uma refer ncia para o interpretador

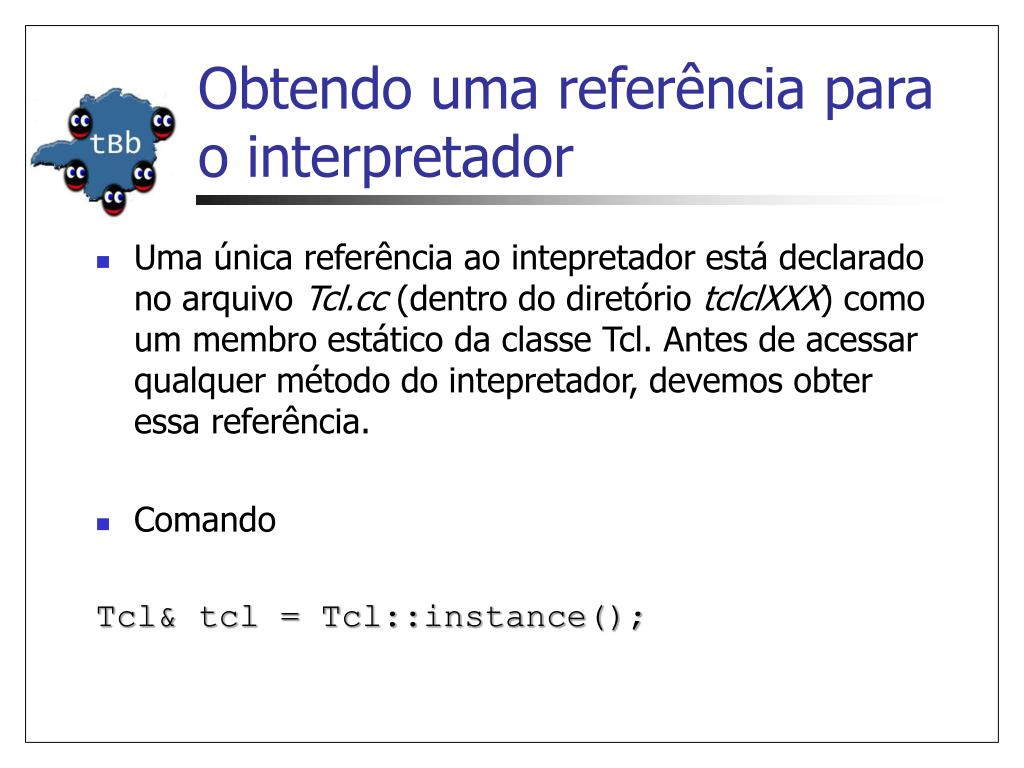

Obtendo uma referência para o interpretador

  • Uma única referência ao intepretador está declarado no arquivo Tcl.cc (dentro do diretório tclclXXX) como um membro estático da classe Tcl. Antes de acessar qualquer método do intepretador, devemos obter essa referência.

  • Comando

    Tcl& tcl = Tcl::instance();


Passandos comandos para o interpretador

Passandos comandos para o interpretador

Tcl& tcl = Tcl::instance();

char wrk[128];

strcpy(wrk, "Simulator set NumberInterfaces_ 1");

tcl.eval(wrk);

sprintf(tcl.buffer(), "Agent/SRM set requestFunction_ %s","Fixed");

tcl.eval();

tcl.evalc("puts stdout \”hello world\”");

tcl.evalf("%s request %d %d", name_, sender, msgid);

  • Tcl::eval(char *): passa string para o intepretador

  • Tcl::evalc(const char *): preserva o string de entrada

  • Tcl::eval(): supõe que o comando já está em tcl.buffer

  • Tcl::evalf(char *, par1, par2, ...): “printf like”

  • Exemplo:

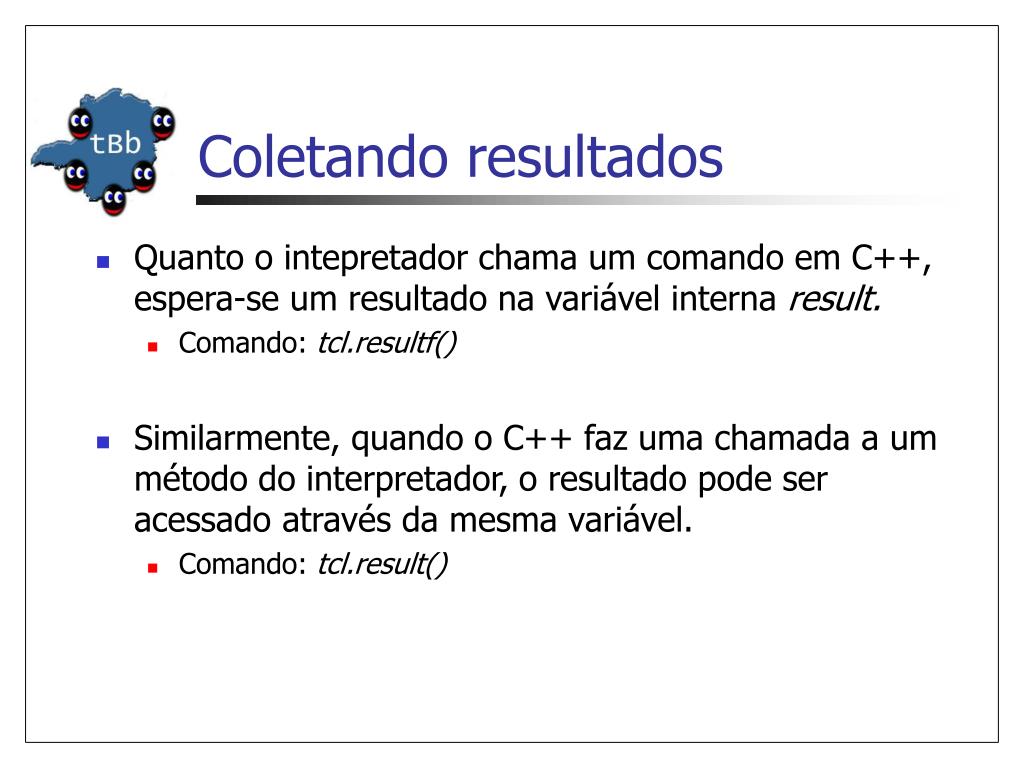

Coletando resultados

Coletando resultados

  • Quanto o intepretador chama um comando em C++, espera-se um resultado na variável interna result.

    • Comando: tcl.resultf()

  • Similarmente, quando o C++ faz uma chamada a um método do interpretador, o resultado pode ser acessado através da mesma variável.

    • Comando: tcl.result()

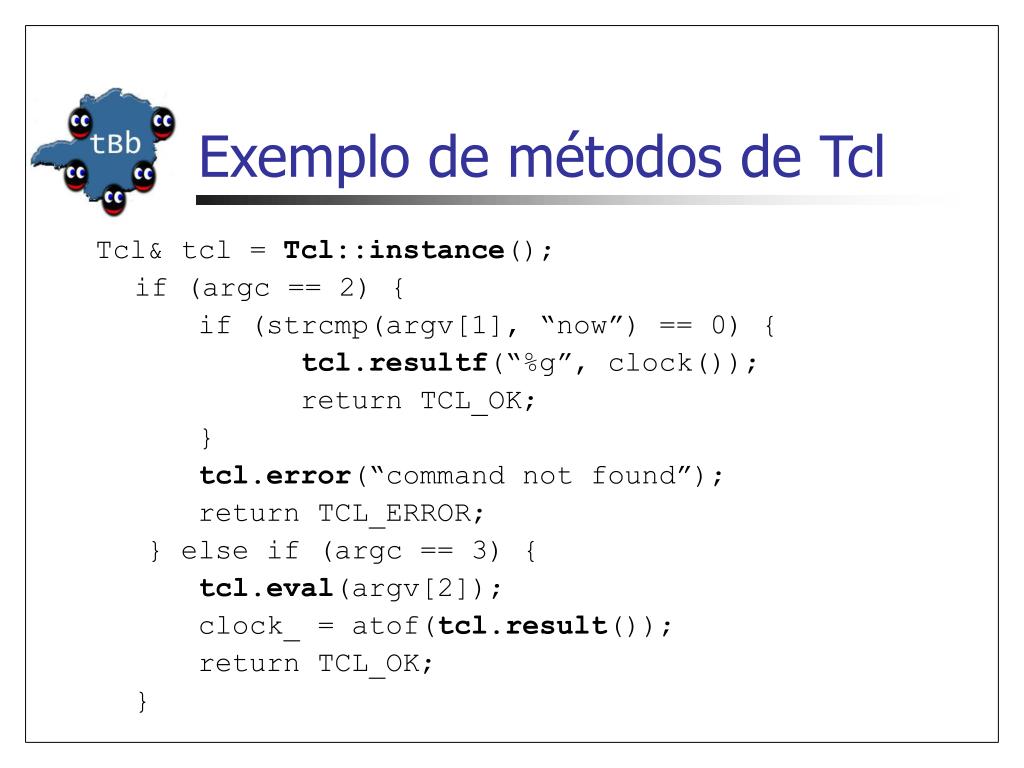

Exemplo de m todos de tcl

Exemplo de métodos de Tcl

Tcl& tcl = Tcl::instance();

if (argc == 2) {

if (strcmp(argv[1], “now”) == 0) {

tcl.resultf(“%g”, clock());

return TCL_OK;

}

tcl.error(“command not found”);

return TCL_ERROR;

} else if (argc == 3) {

tcl.eval(argv[2]);

clock_ = atof(tcl.result());

return TCL_OK;

}


Fun es de hash da classe tcl

Funções de Hash da classe Tcl

  • O intepretador possui uma tabela hash com entradas para todos TclObjects criados durante a simulação.

  • void Tcl::enter(TclObject* o)

    • Utilizado para criar uma nova entrada para o novo TclObject

  • TclObject* Tcl::lookup(const char* name)

    • Utilizado para fazer uma procura por um TclObject


Principais classes da programa o c otcl4

Principais classes da programação C++/OTcl

Raiz da hierarquia de objetos do ns-2

bind():realiza o “link” dos valores das

variáveis compartilhadas entre C++ e OTcl

TclObject

command():realiza o “link” entre métodos

chamados no OTcl e implementados em C++

TclClass

Cria e inicializa TclObject’s

Tcl

Métodos C++ para acessar o interpretador Tcl

TclCommand

Comandos globais

EmbeddedTcl

Inicialização do script ns

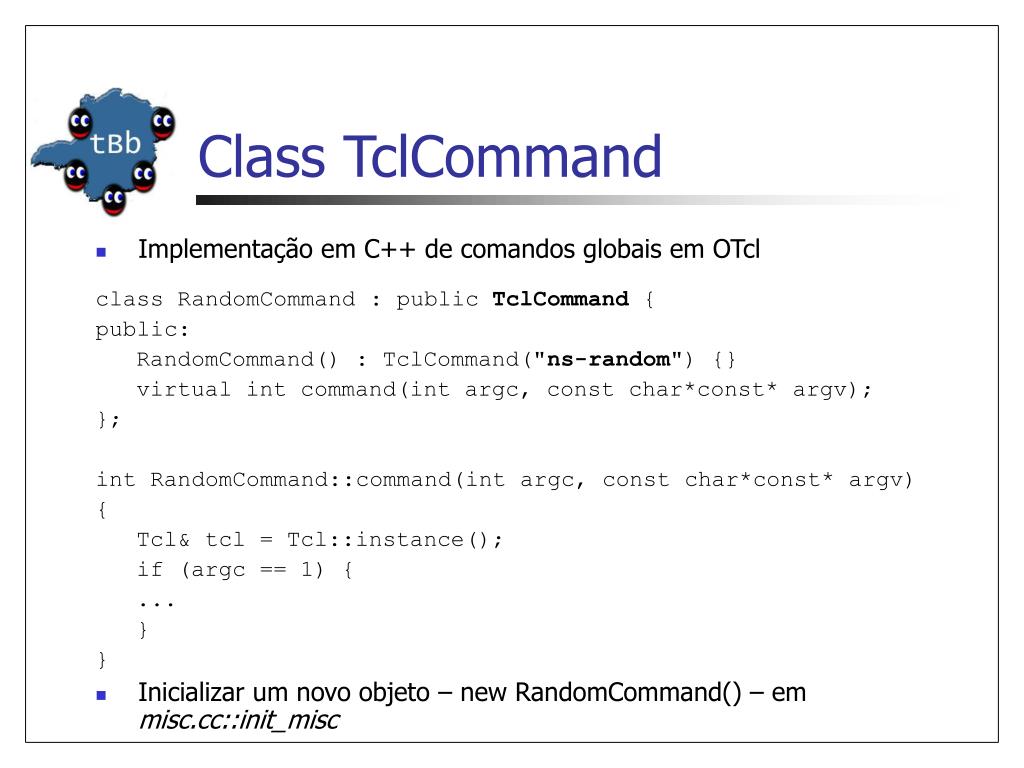

Class tclcommand

Class TclCommand

  • Implementação em C++ de comandosglobais em OTcl

    class RandomCommand : public TclCommand {

    public:

    RandomCommand() : TclCommand("ns-random") {}

    virtual int command(int argc, const char*const* argv);

    };

    int RandomCommand::command(int argc, const char*const* argv)

    {

    Tcl& tcl = Tcl::instance();

    if (argc == 1) {

    ...

    }

    }

  • Inicializar um novo objeto – new RandomCommand() – em misc.cc::init_misc

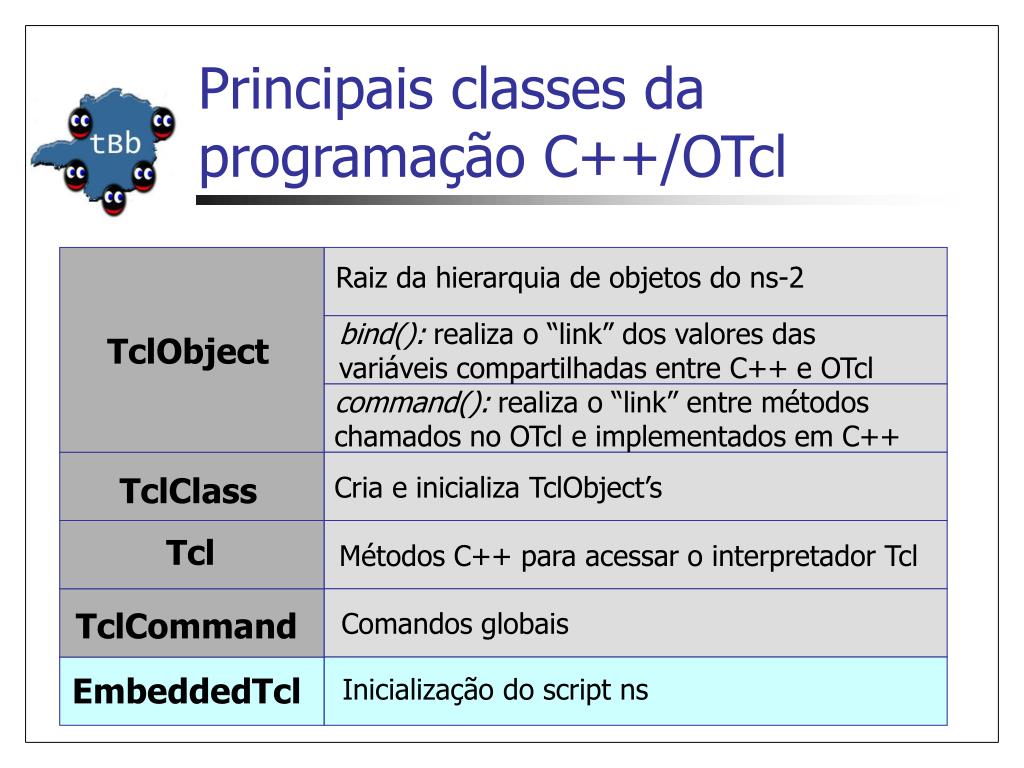

Principais classes da programa o c otcl5

Principais classes da programação C++/OTcl

Raiz da hierarquia de objetos do ns-2

bind():realiza o “link” dos valores das

variáveis compartilhadas entre C++ e OTcl

TclObject

command():realiza o “link” entre métodos

chamados no OTcl e implementados em C++

TclClass

Cria e inicializa TclObject’s

Tcl

Métodos C++ para acessar o interpretador Tcl

TclCommand

Comandos globais

EmbeddedTcl

Inicialização do script ns


Embeddedtcl

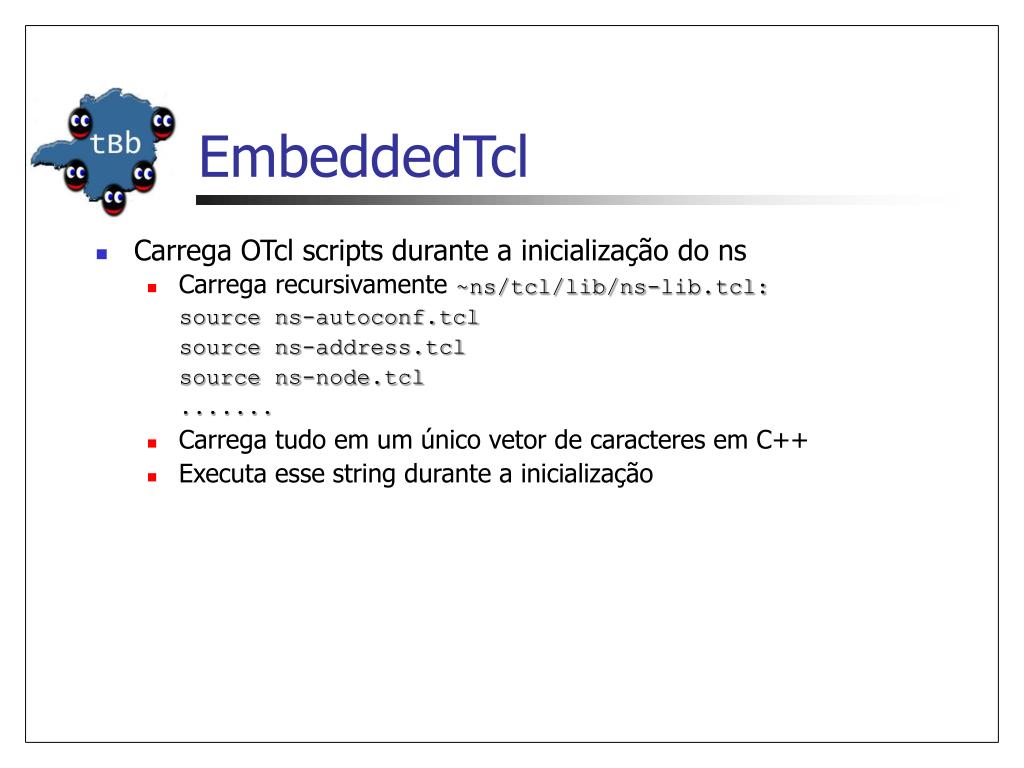

EmbeddedTcl

  • Carrega OTcl scripts durante a inicialização do ns

    • Carrega recursivamente ~ns/tcl/lib/ns-lib.tcl:

      source ns-autoconf.tcl

      source ns-address.tcl

      source ns-node.tcl

      .......

    • Carrega tudo em um único vetor de caracteres em C++

    • Executa esse string durante a inicialização


Embeddedtcl1

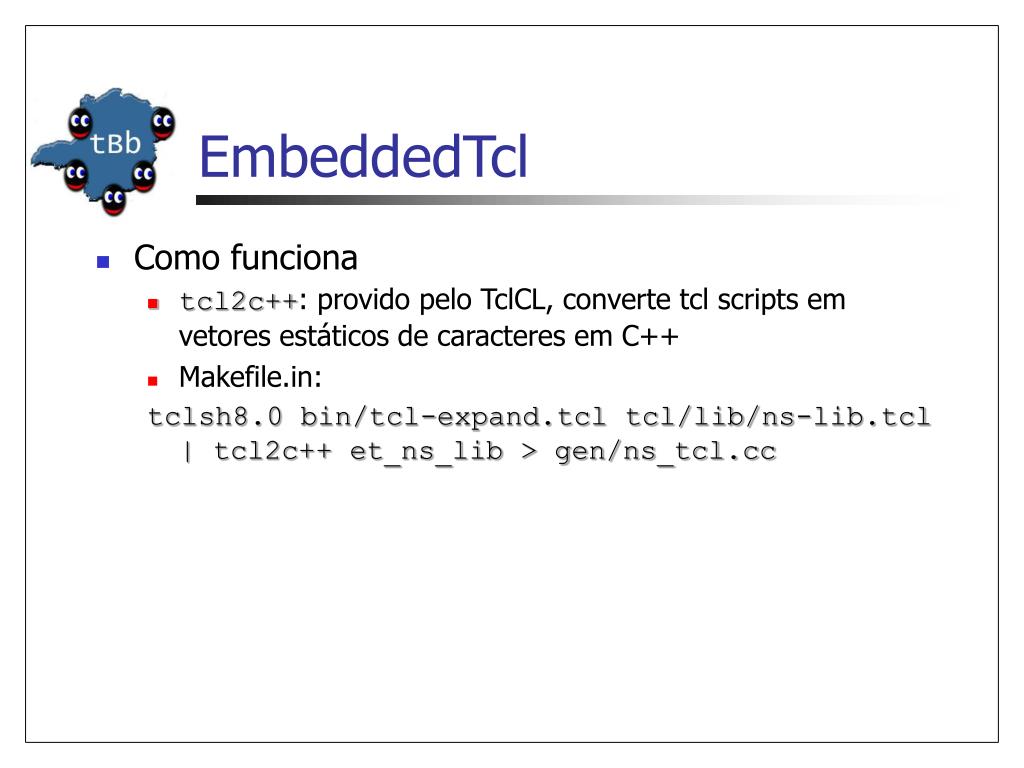

EmbeddedTcl

  • Como funciona

    • tcl2c++: provido pelo TclCL, converte tcl scripts em vetores estáticos de caracteres em C++

    • Makefile.in:

      tclsh8.0 bin/tcl-expand.tcl tcl/lib/ns-lib.tcl | tcl2c++ et_ns_lib > gen/ns_tcl.cc


Resumo

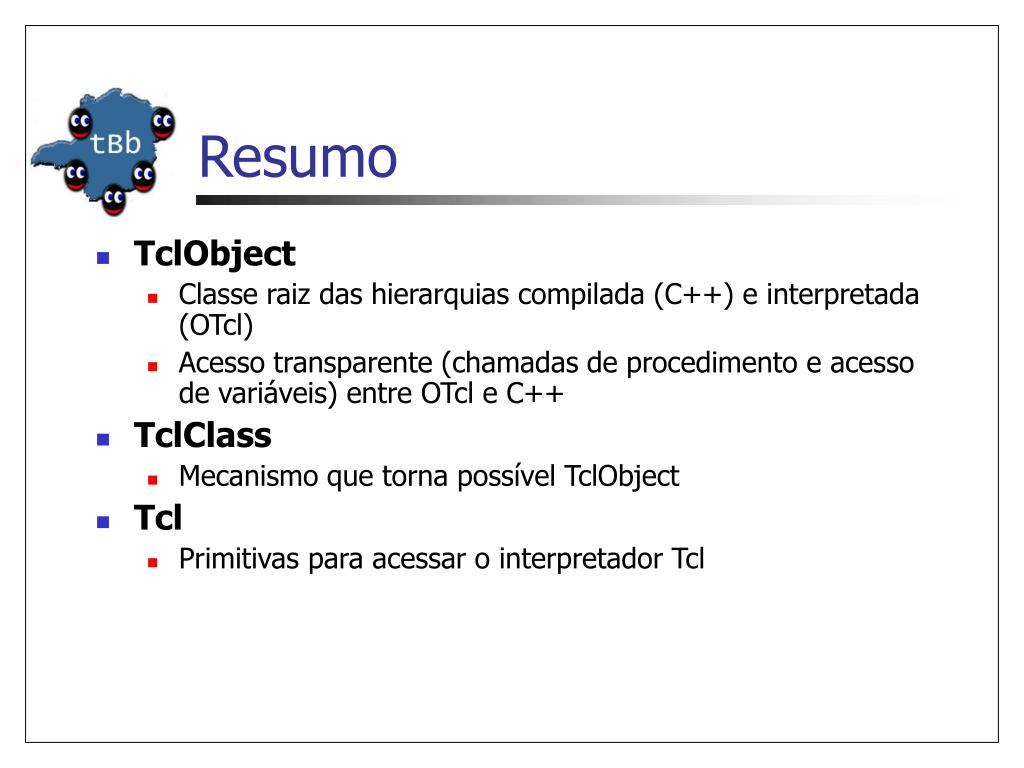

Resumo

  • TclObject

    • Classe raiz das hierarquias compilada (C++) e interpretada (OTcl)

    • Acesso transparente (chamadas de procedimento e acesso de variáveis) entre OTcl e C++

  • TclClass

    • Mecanismo que torna possível TclObject

  • Tcl

    • Primitivas para acessar o interpretador Tcl


Escalonador

Escalonador

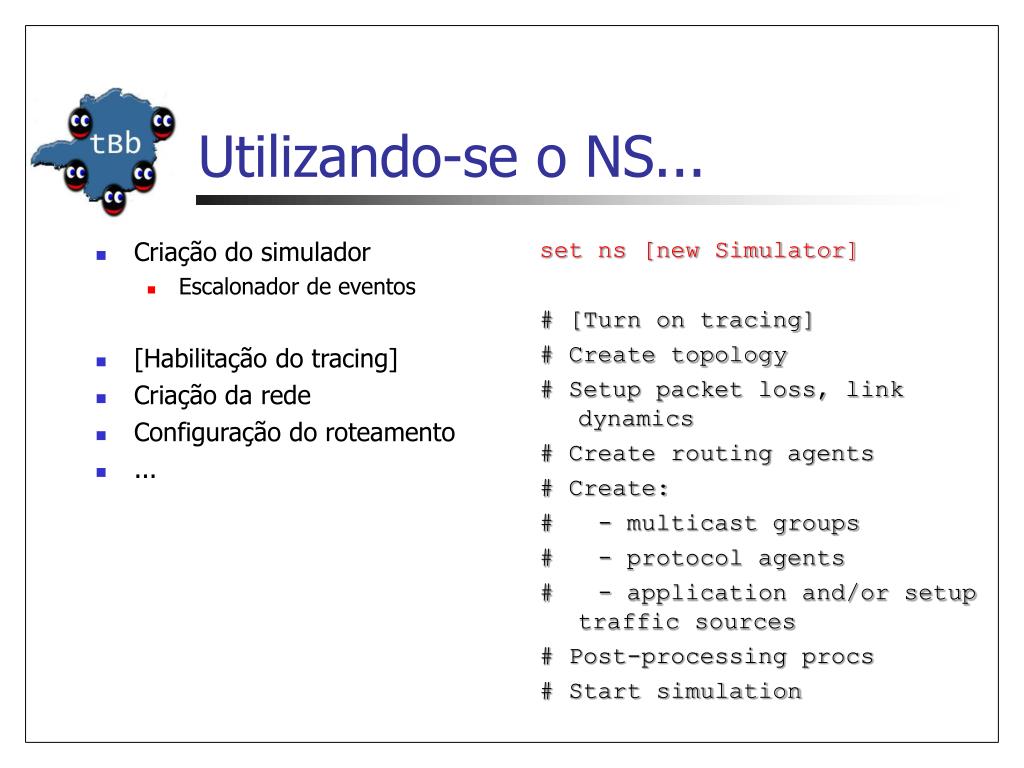

Utilizando se o ns

Utilizando-se o NS...

  • Criação do simulador

    • Escalonador de eventos

  • [Habilitação do tracing]

  • Criação da rede

  • Configuração do roteamento

  • ...

set ns [new Simulator]

# [Turn on tracing]

# Create topology

# Setup packet loss, link dynamics

# Create routing agents

# Create:

# - multicast groups

# - protocol agents

# - application and/or setup traffic sources

# Post-processing procs

# Start simulation


Escalonador1

Escalonador

  • O que é o escalonador?

    • Controlador de eventos dentro do simulador

  • Arquivos correspondentes:

    • tcl/lib/ns-lib.tcl (class Simulator)

    • common/scheduler(.h,.cc) (class Scheduler)

    • heap.h (class Heap)

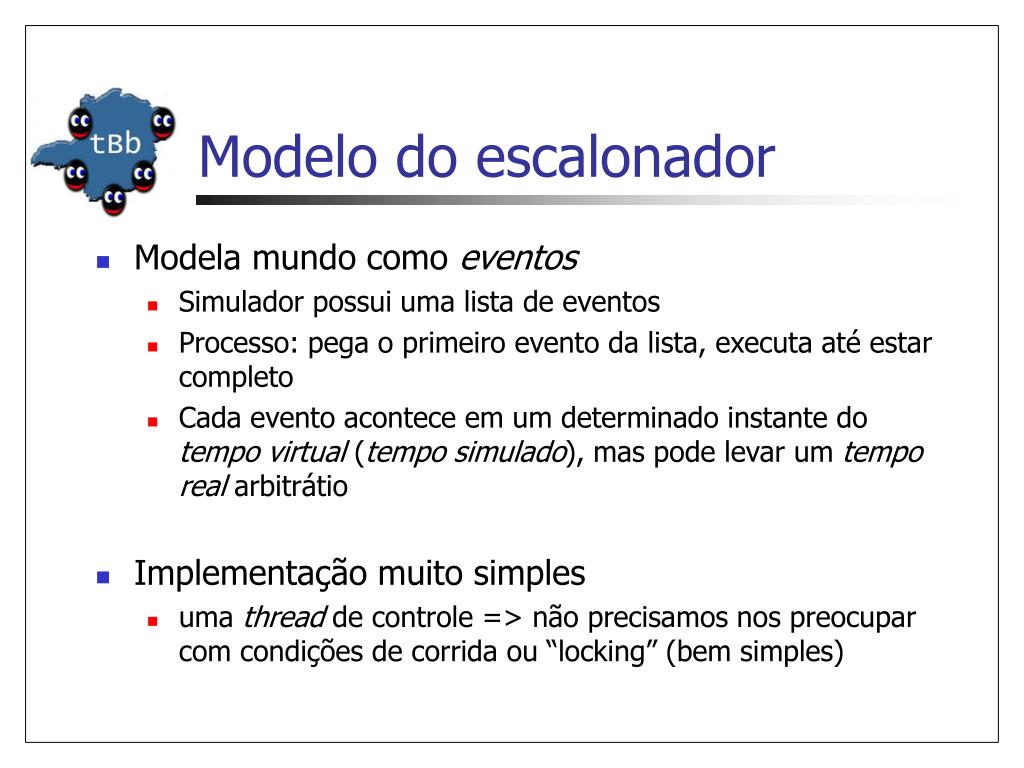

Modelo do escalonador

Modelo do escalonador

  • Modela mundo como eventos

    • Simulador possui uma lista de eventos

    • Processo: pega o primeiro evento da lista, executa até estar completo

    • Cada evento acontece em um determinado instante do tempo virtual (tempo simulado), mas pode levar um tempo real arbitrátio

  • Implementação muito simples

    • uma thread de controle => não precisamos nos preocupar com condições de corrida ou “locking” (bem simples)

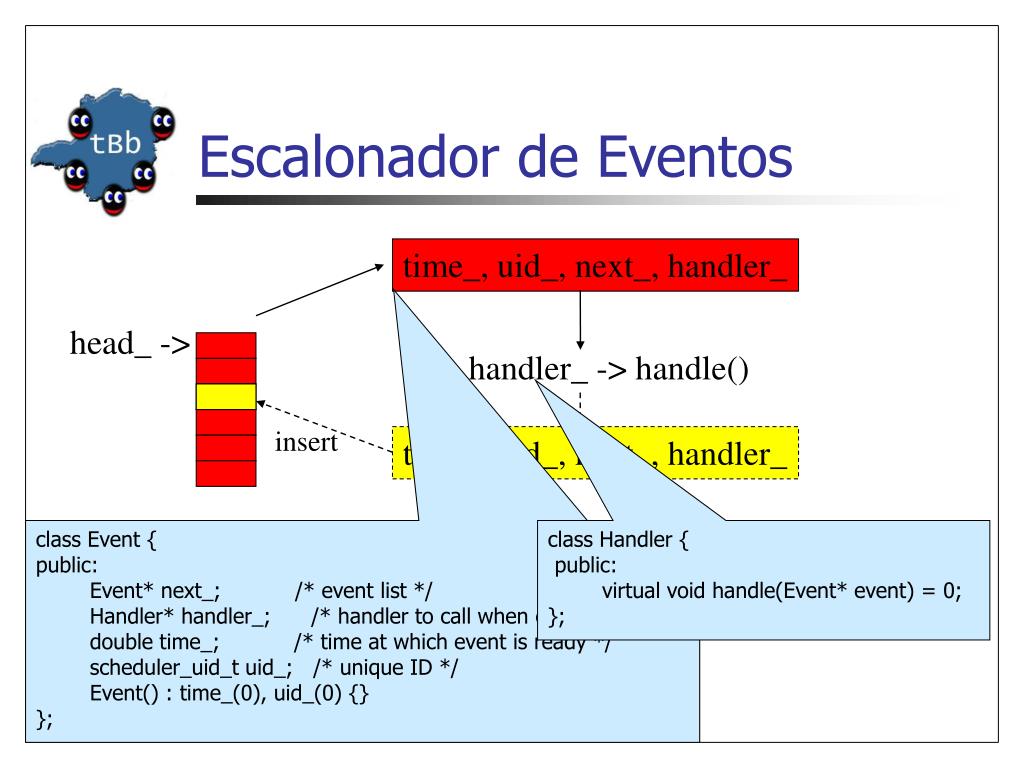

Escalonador de eventos

Escalonador de Eventos

time_, uid_, next_, handler_

head_ ->

handler_ -> handle()

insert

time_, uid_, next_, handler_

class Event {

public:

Event* next_; /* event list */

Handler* handler_; /* handler to call when event ready */

double time_; /* time at which event is ready */

scheduler_uid_t uid_; /* unique ID */

Event() : time_(0), uid_(0) {}

};

class Handler {

public:

virtual void handle(Event* event) = 0;

};


Modelo do escalonador1

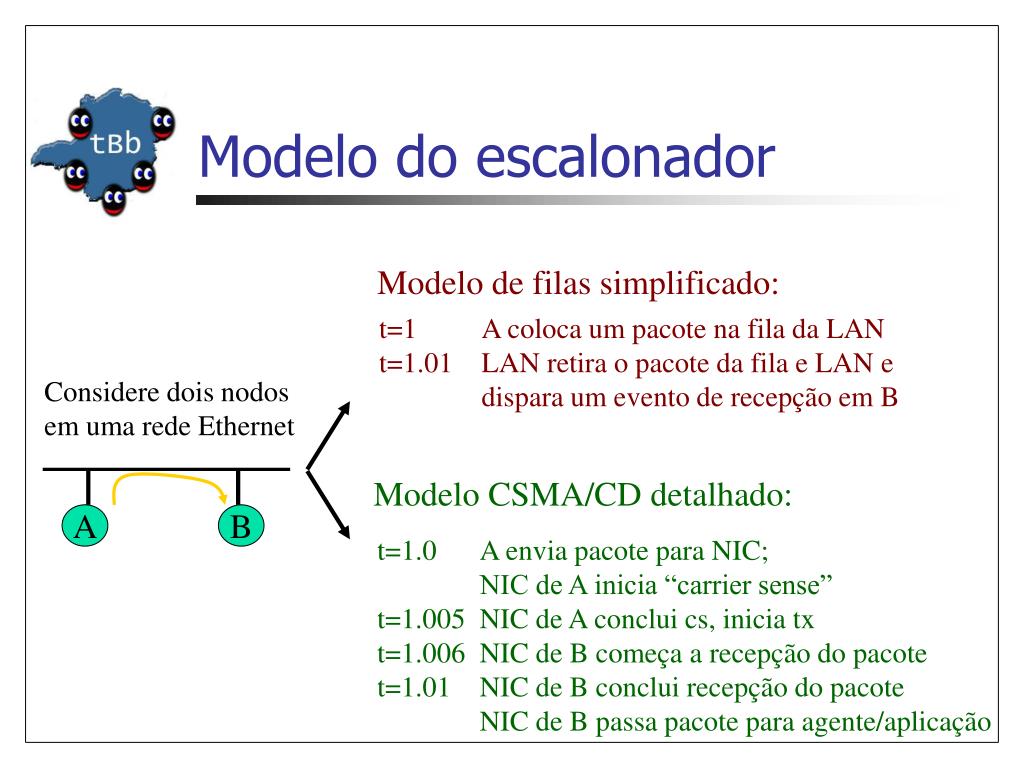

Modelo de filas simplificado:

t=1A coloca um pacote na fila da LAN

t=1.01LAN retira o pacote da fila e LAN e

dispara um evento de recepção em B

A

B

Modelo CSMA/CD detalhado:

t=1.0A envia pacote para NIC;

NIC de A inicia “carrier sense”

t=1.005NIC de A conclui cs, inicia tx

t=1.006NIC de B começa a recepção do pacote

t=1.01NIC de B conclui recepção do pacote

NIC de B passa pacote para agente/aplicação

Modelo do escalonador

Considere dois nodos

em uma rede Ethernet

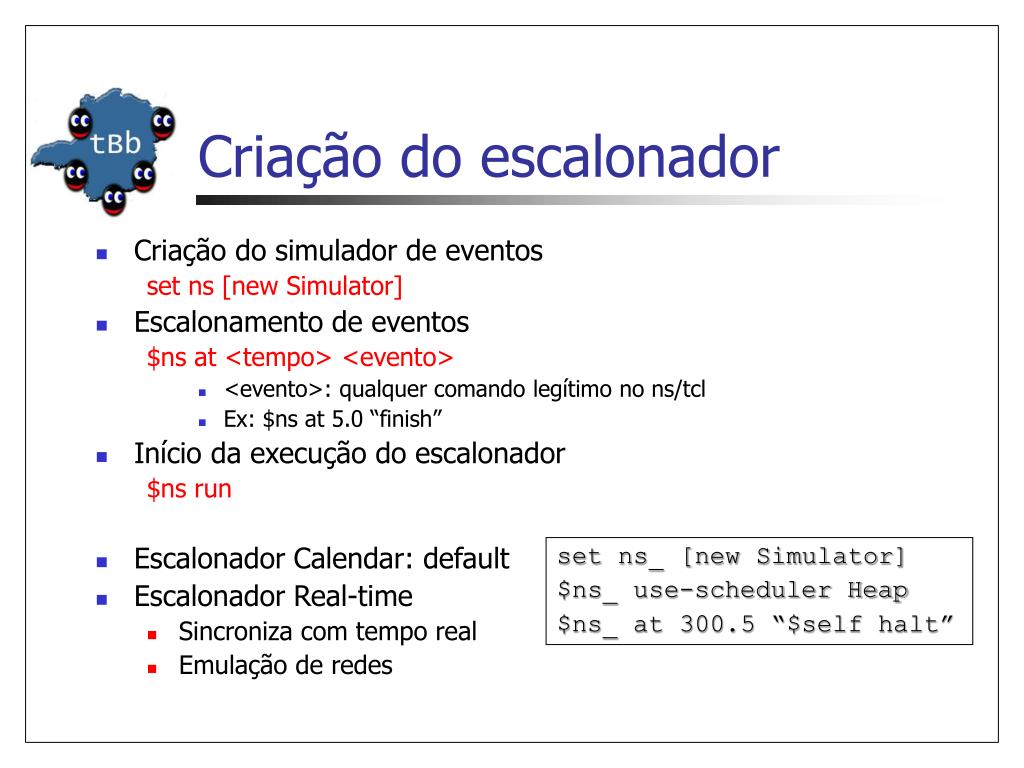

Cria o do escalonador

Criação do escalonador

  • Criação do simulador de eventos

    set ns [new Simulator]

  • Escalonamento de eventos

    $ns at <tempo> <evento>

    • <evento>: qualquer comando legítimo no ns/tcl

    • Ex: $ns at 5.0 “finish”

  • Início da execução do escalonador

    $ns run

  • Escalonador Calendar: default

  • Escalonador Real-time

    • Sincroniza com tempo real

    • Emulação de redes

  • set ns_ [new Simulator]

    $ns_ use-scheduler Heap

    $ns_ at 300.5 “$self halt”


    Simulador m todos

    Simulador - métodos

    Simulator instproc use-scheduler type {

    $self instvar scheduler_

    if [info exists scheduler_] {

    if { [$scheduler_info class] ==

    "Scheduler/$type" } {

    return

    } else {

    delete $scheduler_

    }

    }

    set scheduler_ [newScheduler/$type]

    $scheduler_now

    }

    Simulator instproc init args {

    $self instvar useasim_

    ..._

    set slinks_(0:0) 0

    ...

    $self create_packetformat

    $self use-scheduler Calendar

    #$self use-scheduler List

    ...

    }

    Simulator instproc at args {

    $self instvar scheduler_

    return [eval $scheduler_ at $args]

    }

    Simulator instproc run {} {

    ...

    return [$scheduler_ run]

    }


    Escalonador tipos

    Escalonador - Tipos

    • ListScheduler

      • Lista simples O(N)

    • HeapScheduler

      • Baseado em um Heap O(logN)

    • CalendarScheduler

      • Baseado em Hash O(1)

    • SplayScheduler

    • RealTimerScheduler


    Modos do escalonador

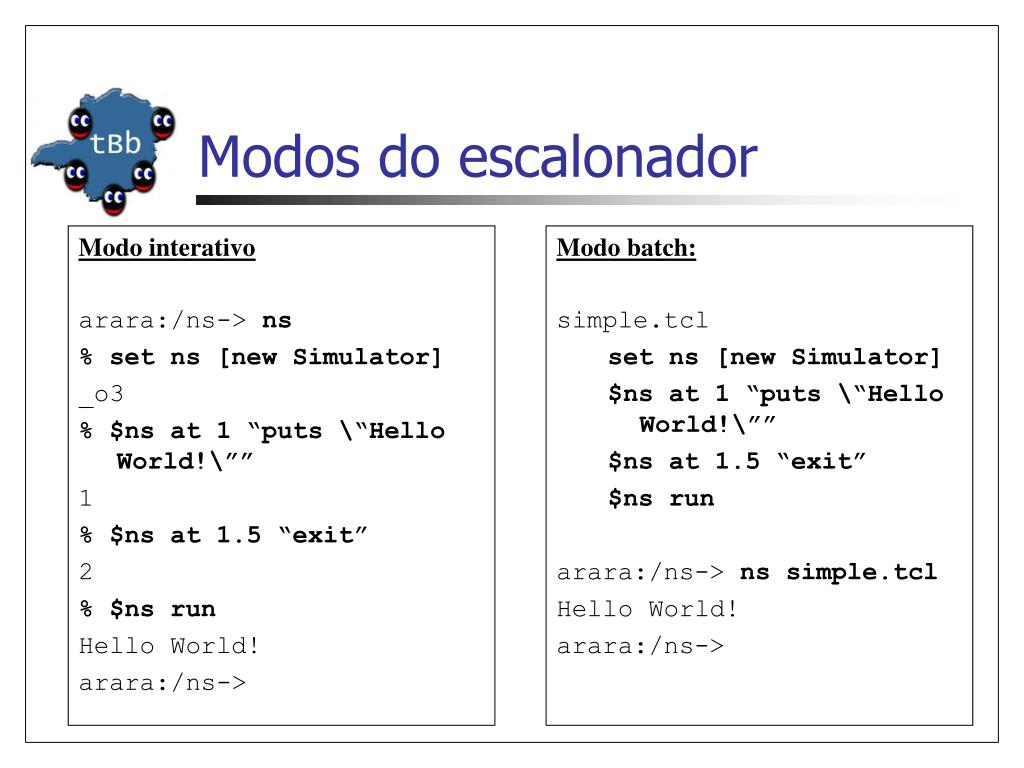

    Modos do escalonador

    Modo interativo

    arara:/ns->ns

    % set ns [new Simulator]

    _o3

    % $ns at 1 “puts \“Hello World!\””

    1

    % $ns at 1.5 “exit”

    2

    % $ns run

    Hello World!

    arara:/ns->

    Modo batch:

    simple.tcl

    set ns [new Simulator]

    $ns at 1 “puts \“Hello World!\””

    $ns at 1.5 “exit”

    $ns run

    arara:/ns->ns simple.tcl

    Hello World!

    arara:/ns->


    Temporizadores timers

    Temporizadores – Timers

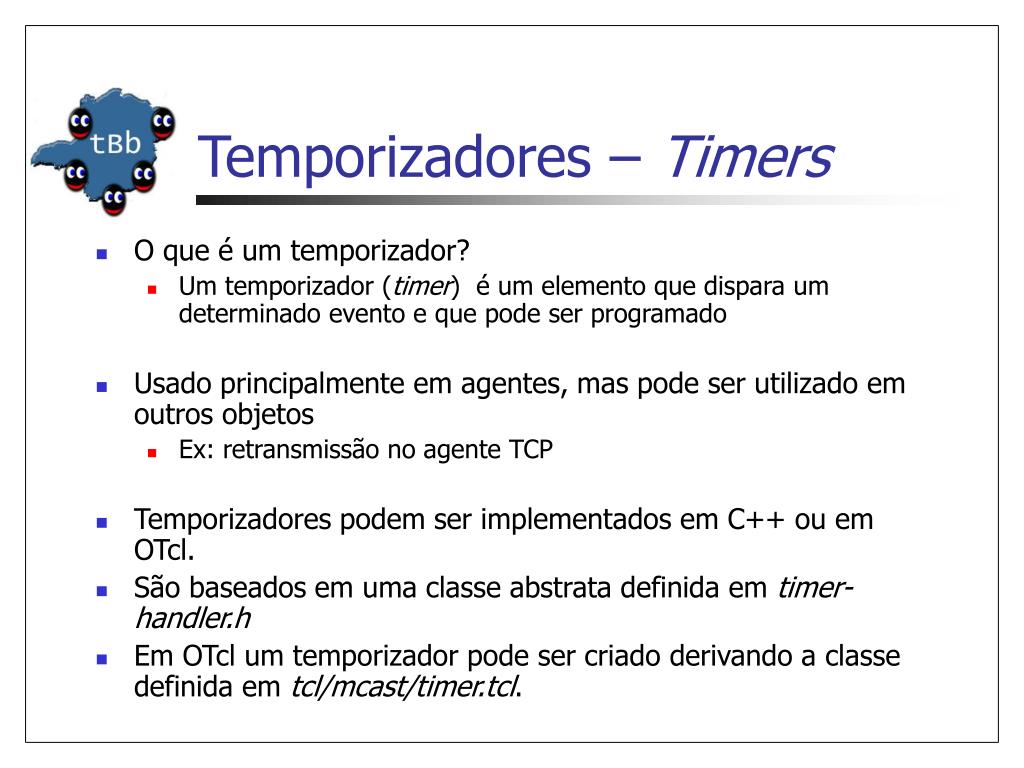

    Temporizadores timers1

    Temporizadores – Timers

    • O que é um temporizador?

      • Um temporizador (timer) é um elemento que dispara um determinado evento e que pode ser programado

    • Usado principalmente em agentes, mas pode ser utilizado em outros objetos

      • Ex: retransmissão no agente TCP

    • Temporizadores podem ser implementados em C++ ou em OTcl.

    • São baseados em uma classe abstrata definida em timer-handler.h

    • Em OTcl um temporizador pode ser criado derivando a classe definida emtcl/mcast/timer.tcl.

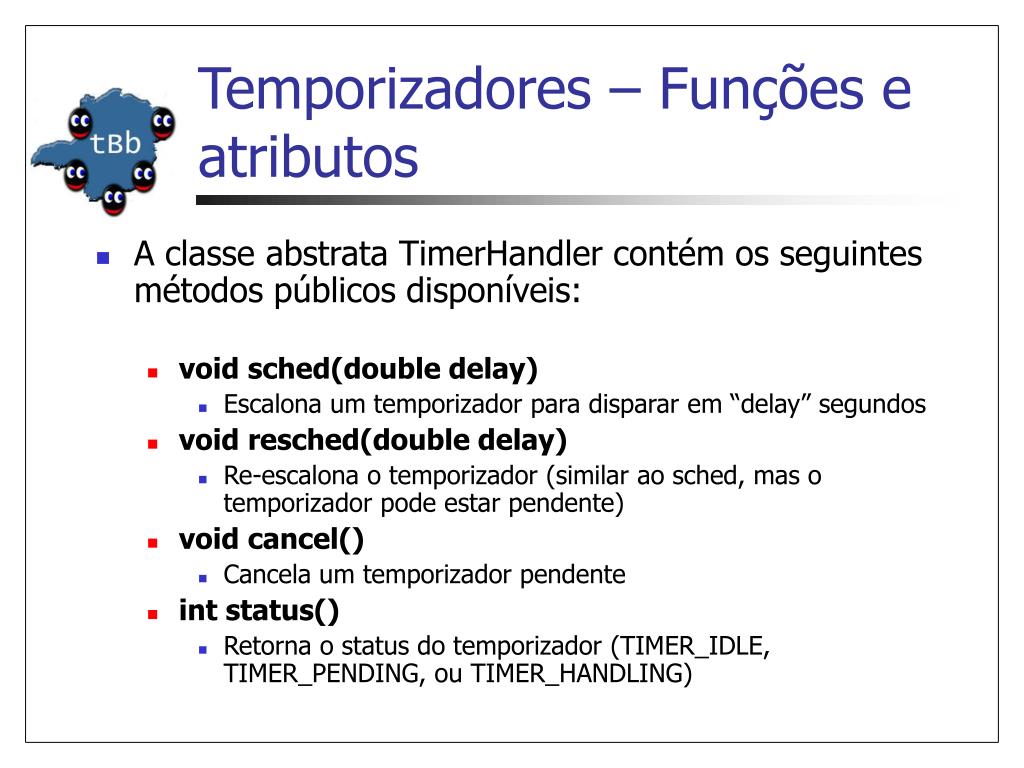

    Temporizadores fun es e atributos

    Temporizadores – Funções e atributos

    • A classe abstrata TimerHandler contém os seguintes métodos públicos disponíveis:

      • void sched(double delay)

        • Escalona um temporizador para disparar em “delay” segundos

      • void resched(double delay)

        • Re-escalona o temporizador (similar ao sched, mas o temporizador pode estar pendente)

      • void cancel()

        • Cancela um temporizador pendente

      • int status()

        • Retorna o status do temporizador (TIMER_IDLE, TIMER_PENDING, ou TIMER_HANDLING)


    Temporizadores fun es e atributos1

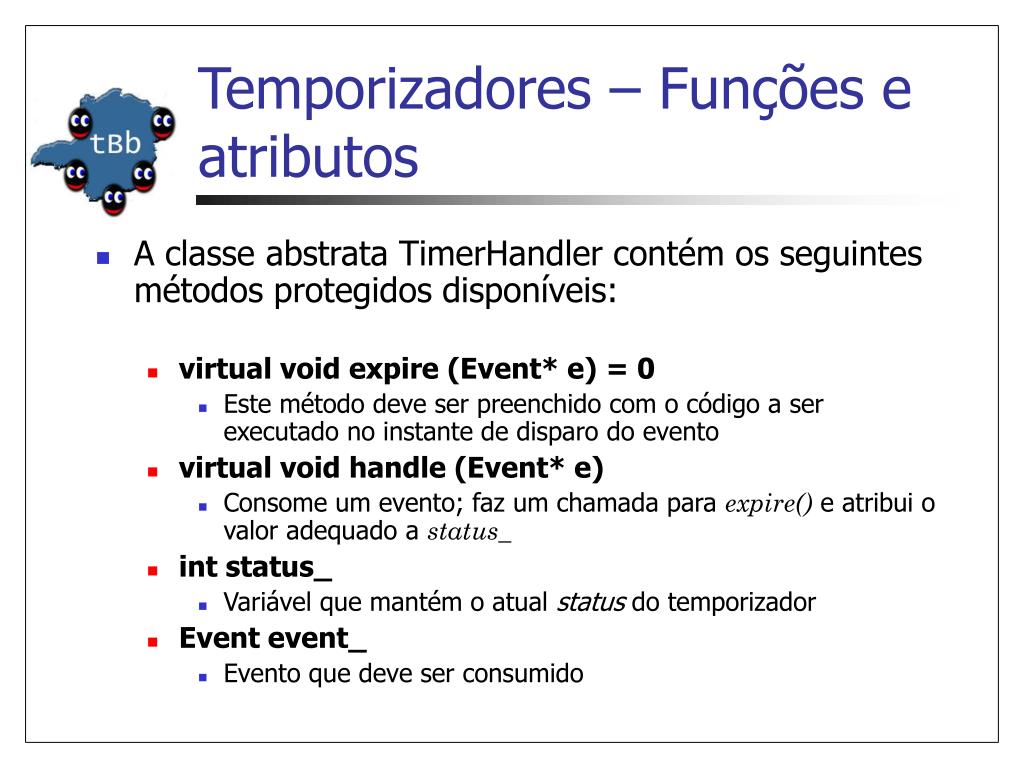

    Temporizadores – Funções e atributos

    • A classe abstrata TimerHandler contém os seguintes métodos protegidos disponíveis:

      • virtual void expire (Event* e) =0

        • Este método deve ser preenchido com o código a ser executado no instante de disparo do evento

      • virtual void handle (Event* e)

        • Consome um evento; faz um chamada para expire()e atribui o valor adequado a status_

      • int status_

        • Variável que mantém o atual status do temporizador

      • Event event_

        • Evento que deve ser consumido

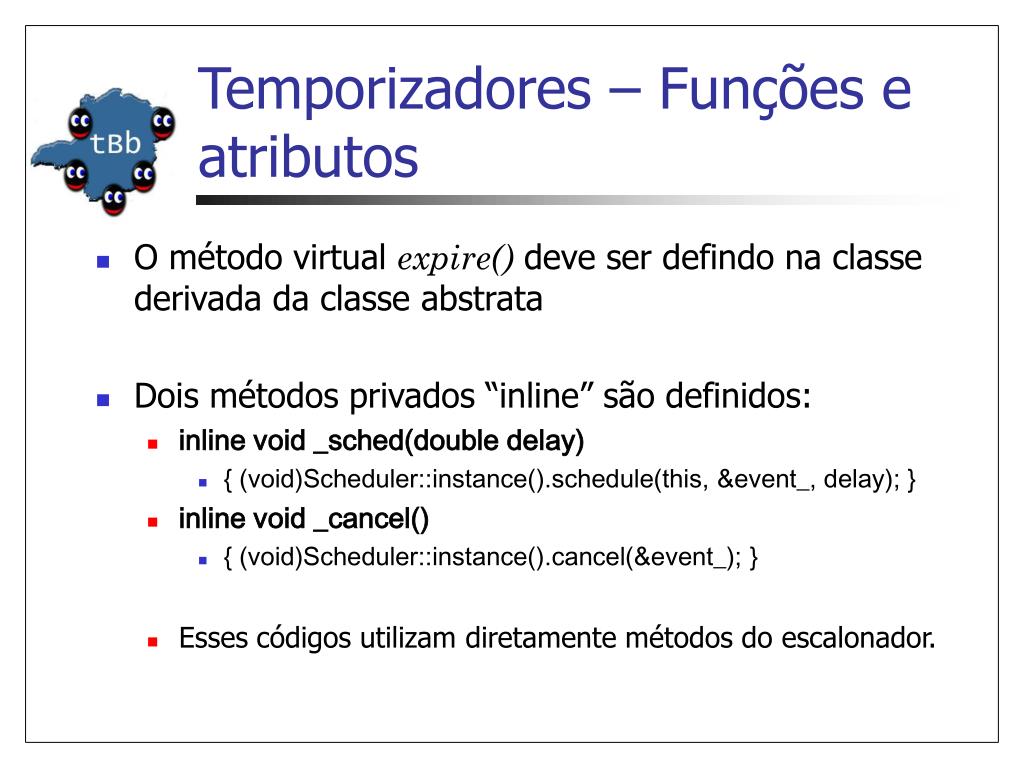

    Temporizadores fun es e atributos2

    Temporizadores – Funções e atributos

    • O método virtual expire() deve ser defindo na classe derivada da classe abstrata

    • Dois métodos privados “inline” são definidos:

      • inline void _sched(double delay)

        • {(void)Scheduler::instance().schedule(this, &event_, delay); }

      • inline void _cancel()

        • { (void)Scheduler::instance().cancel(&event_); }

      • Esses códigos utilizam diretamente métodos do escalonador.

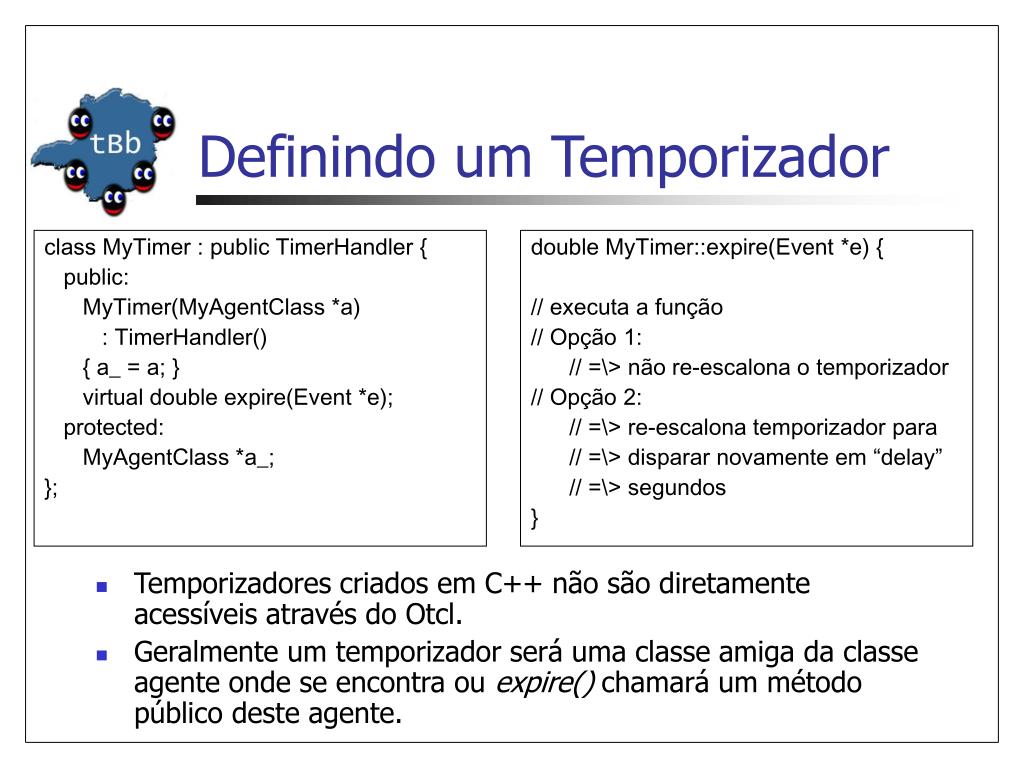

    Definindo um temporizador

    Definindo um Temporizador

    class MyTimer : public TimerHandler {

    public:

    MyTimer(MyAgentClass *a)

    : TimerHandler()

    { a_ = a; }

    virtual double expire(Event *e);

    protected:

    MyAgentClass *a_;

    };

    • Temporizadores criados em C++ não são diretamente acessíveis através do Otcl.

    • Geralmente um temporizador será uma classe amiga da classe agente onde se encontra ou expire() chamará um método público deste agente.

    double MyTimer::expire(Event *e) {

    // executa a função

    // Opção 1:

    // =\> não re-escalona o temporizador

    // Opção 2:

    // =\> re-escalona temporizador para

    // =\> disparar novamente em “delay”

    // =\> segundos

    }


    Exemplo retransmiss o no tcp

    Exemplo – Retransmissão no TCP

    class RtxTimer : public TimerHandler {

    public:

    RtxTimer(TcpAgent *a) :TimerHandler() {

    a_ = a;

    }

    protected:

    virtual void expire(Event *e);

    TcpAgent *a_;

    };

    • Existem três temporizadores declarados no agente TCP Tahoe definido em tcp.cc:

      • rtx_timer_;

        • Temporizador de retransmissão

      • delsnd_timer_;

        • Atrasa o envio do pacote por um pequeno tempo aleatório, de forma a evitar efeitos cíclicos

      • burstsnd_timer_;

        • Auxilia o TCP no envio de uma grande janela de tranmissão dividida em várias partes menores

    • Em tcp.h existem três classes de temporizadores definidas:

      • class RtxTimer

      • class DelSndTimer

      • class BurstSndTimer


    Exemplo retransmiss o no tcp1

    Exemplo – Retransmissão no TCP

    TcpAgent::TcpAgent() : Agent(PT_TCP),

    rtt_active_(0), rtt_seq_(-1), ...

    rtx_timer_(this), delsnd_timer_(this),

    burstsnd_timer_(this)

    { ... }

    void TcpAgent::set_rtx_timer()

    {rtx_timer_.resched(rtt_timeout());}

    void TcpAgent::timeout(int tno)

    { ... }

    void TcpAgent::newtimer(Packet* pkt) {

    hdr_tcp *tcph = (hdr_tcp*)

    pkt->access(off_tcp_);

    if (t_seqno_ > tcph->seqno())

    set_rtx_timer();

    else if (rtx_timer_.status() ==

    TIMER_PENDING)

    rtx_timer_.cancel();

    }

    void RtxTimer::expire(Event *e)

    {

    a_->timeout(TCP_TIMER_RTX);

    }


    Temporizador em otcl

    /tcl/mcast/timer.tcl:

    ...

    Timer instproc sched delay {

    $self instvar ns_

    $self instvar id_

    $self cancel

    set id_ [$ns_ after $delay "$self timeout"]

    }

    ...

    Temporizador em OTcl

    • Diferença básica: ao contrário da implementação em C++, onde uma chamada a sched() para um temporizador pendente causa um abort(), sched e resched em OTcl possuem a mesma funcionalidade

      • Nenhum estado é mantido para o temporizador

    • As seguintes funções são definidas para o temporizador:

      • $self sched $delay # programa o temporizador para $delay seg.;

      • $self resched $delay # o memo que "$self sched $delay" ;

      • $self cancel # cancela o temporizador (não há callback);

      • $self destroy # o mesmo que "$self cancel";

      • $self expire # faz uma chamada a "$self timeout" imediatamente;

        • “timeout” deve estar definida na subclasse


    Gera o de n meros aleat rios

    Geração de Números Aleatórios


    Gera o de n meros aleat rios1

    Geração de Números Aleatórios

    • Suporte Matemático.

      • O NS possui uma pequena coleção de funções matemáticas usadas para implementar funções geradoras de números aleatórios e cálculos de integrais.

      • Os procedimentos podem ser encontrados nos seguintes arquivos:

        • tools/rng.{cc, h}.

        • tools/random.{cc, h}.

        • tools/ranvar.{cc, h}.

        • tools/pareto.{cc, h}.

        • tools/expoo.{cc, h}.

        • tools/integrator.{cc, h}.

        • tcl/lib/ns-random.tcl.


    Gera o de n meros aleat rios2

    Geração de números aleatórios

    • A classe RNG possui a implementação de um gerador recursivo-múltiplo-combinado de números aleatórios (combined multiple recursive random number generator), ou MRG32k3a, proposto por L'Ecuyer (para versões 2.1b9 e posteriores).

      • Versões anteriores utilizam o minimal standard multiplicative linear congruential generator, proposto por Park and Miller

    • Ogerador MRG32k3a provê 1,8x1019 streams independentes de números aleatórios, cada streams sendo composto por 2,3x1015 substreams.

      • Cada substream possui um período de 7,6x1022

      • O período do gerador é de 3,1x1057

    Pierre L'Ecuyer. Good parameters and implementations for combined multiple recursive random number generators. Operations Research, 1999

    S.K. Park and R.W. Miller. Random number generation: Good ones are hard to find. Communications of the ACM, 1988.


    Gera o de n meros aleat rios3

    Geração de números aleatórios

    Pierre L'Ecuyer, Richard Simard, E. Jack Chen, and W. David Kelton. An object-oriented random number package with many long streams and substreams. Operations Research, 2001.

    E também em:

    tools/rng.h

    tools/rng.cc

    • Um gerador RNG default é criado no início da simulação (defaultRNG).

    • Se múltiplas variáveis aleatórias são utilizadas durante uma simulação, cada variável deve utilizar um objeto RNG distinto.

    • Quando uma nova variável RNG é criada, à sua semente é atribuído um valor de modo a gerar o próximo stream independente de números aleatórios.

      • A implementação permite um número máximo de 1,8x1019 var. aleatórias.

    • Geralmente são necessárias várias réplicas de um mesmo experimento (análise estatística)

      • Para cada réplica, um substream diferente deve ser utilizado para garantir que as seqüências de números aleatórios sejam independentes.

      • Esse processo limita o número de réplicas possíveis em, no máximo, 2,3x1015.


    Semente

    Semente

    • Semente default de defaultRNG: 12345

      • Somente a semente de defaultRNG necessita ser inicializada

      • Cada RNG é inicializado de modo a produzir uma seqüência independente de números.

      • A semente pode ser inicializada com qualquer valor entre 1 e MAXINT (2147483647).

    • Para obter comportamento não-determinístico, basta inicializar a semente para 0.

      • A nova semente é baseada na hora corrente e em um contador.

      • Não deve ser usado para produzir uma seqüência independente de dados, já que não há garantia que as seqüências não irão se sobrepor.

      • A única forma de garantir que duas seqüências não irão se sobrepor é utilizar substreams.


    Exemplo 1 script

    Exemplo 1 - script

    # Usage: ns rng-test.tcl [replication number]

    if {$argc > 1} {

    puts "Usage: ns rng-test.tcl \[replication number\]"

    exit

    }

    set run 1

    if {$argc == 1} {set run [lindex $argv 0] }

    if {$run < 1} {set run 1}

    $sizeRNG next-substream

    }

    # arrival_ is a exponential random variable describing the time

    # between consecutive packet arrivals

    set arrival_ [new RandomVariable/Exponential]

    $arrival_ set avg_ 5

    $arrival_ use-rng $arrivalRNG

    # size_ is a uniform random variable describing packet sizes

    set size_ [new RandomVariable/Uniform]

    $size_ set min_ 100

    $size_ set max_ 5000

    $size_ use-rng $sizeRNG

    # seed the default RNG

    global defaultRNG

    $defaultRNG seed 9999

    # create the RNGs and set them to the correct substream

    set arrivalRNG [new RNG]

    set sizeRNG [new RNG]

    for {set j 1} {$j < $run} {incr j} {

    $arrivalRNG next-substream

    # print the first 5 arrival times and sizes

    for {set j 0} {$j < 5} {incr j} {

    puts [format "%-8.3f %-4d" [$arrival_ value] \

    [expr round([$size_ value])]]

    }


    Exemplo 1 script1

    $sizeRNG next-substream

    }

    # create the RNGs and set them to the correct substream

    set arrivalRNG [new RNG]

    set sizeRNG [new RNG]

    for {set j 1} {$j < $run} {incr j} {

    $arrivalRNG next-substream

    Exemplo 1 - script

    # Usage: ns rng-test.tcl [replication number]

    if {$argc > 1} {

    puts "Usage: ns rng-test.tcl \[replication number\]"

    exit

    }

    set run 1

    if {$argc == 1} {set run [lindex $argv 0] }

    if {$run < 1} {set run 1}

    # arrival_ is a exponential random variable describing the time

    # between consecutive packet arrivals

    set arrival_ [new RandomVariable/Exponential]

    $arrival_ set avg_ 5

    $arrival_ use-rng $arrivalRNG

    # size_ is a uniform random variable describing packet sizes

    set size_ [new RandomVariable/Uniform]

    $size_ set min_ 100

    $size_ set max_ 5000

    $size_ use-rng $sizeRNG

    # seed the default RNG

    global defaultRNG

    $defaultRNG seed 9999

    # print the first 5 arrival times and sizes

    for {set j 0} {$j < 5} {incr j} {

    puts [format "%-8.3f %-4d" [$arrival_ value] \

    [expr round([$size_ value])]]

    }


    Exemplo sa da

    Exemplo - saída

    % ns rng-test.tcl 1

    6.3584783

    5.8281732

    1.4692188

    0.7323076

    4.002626

    % ns rng-test.tcl 5

    0.6911187

    0.2044924

    8.849857

    2.1114505

    3.2001143


    Comandos otcl

    Comandos OTcl

    • Os seguintes comandos do RNG podem ser acessados através do OTcl e se encontram implementados em tools/rng.cc:

      • seed <raiz>: atribui o parâmetro à raiz do gerador. O valor 0 indica uma raiz baseada na hora corrente e em um contador

      • next-random: retorna próximo número aleatório

      • seed: retorna o valor da raiz

      • next-substream: avança para o próximo

      • reset-start-substream: reinicia o substream para o início da seqüência de números aleatórios

      • normal <avg> <stddev>:retorna um número aleatório de uma distribuição normal segundo os parâmetros de entrada

      • lognormal <avg> <stddev>: retorna um número aleatório de uma distribuição lognormal segundo os parâmetros de entrada.


    Comandos otcl1

    Comandos OTcl

    • Os seguintes comandos do RNG podem ser acessados através do OTcl e se encontram implementados em tcl/lib/ns-random.tcl:

      • exponential <mean>: retorna um número aleatório retirado de uma distribuição exponencial segundo o parâmetro de entrada

      • uniform <a> <b>:retorna um inteiro retirado de uma distribuição uniforme no intervalo [a , b]

      • integer <k>: retorna um inteiro retirado de uma distribuição uniforme no intervalo [0 , k-1]


    Exemplo 2 script

    Exemplo 2 - script

    # print the first 5 arrival times and sizes

    for {set j 0} {$j < 5} {incr j} {

    puts [format "%-8.3f %-4d" [$arrivalRNG lognormal 5 0.1] \

    [expr round([$sizeRNG normal 5000 100])]] }

    # Usage: ns rng-test2.tcl [replication number]

    if {$argc > 1} {

    puts "Usage: ns rng-test2.tcl \[replication number\]"

    exit

    }

    set run 1

    if {$argc == 1} { set run [lindex $argv 0] }

    if {$run < 1} { set run 1 }

    Saída

    % ns rng-test2.tcl 1

    142.776 5038

    174.365 5024

    147.160 4984

    169.693 4981

    187.972 4982

    Saída

    % ns rng-test2.tcl 5

    160.993 4907

    119.895 4956

    149.468 5131

    137.678 4985

    158.936 4871

    # the default RNG is seeded with 12345

    # create the RNGs and set them to the correct substream

    set arrivalRNG [new RNG]

    set sizeRNG [new RNG]

    for {set j 1} {$j < $run} {incr j} {

    $arrivalRNG next-substream

    $sizeRNG next-substream

    }


    Comandos c

    Comandos C++

    • Métodos da classe RNG

      • O gerador de números aleatórios está implementado na classe RNGImplementation dentro de tools/rng(.h,.cc).

        • Note:A classe Random em tools/random.h é uma interface para a classe RNG (compatibilidade com versões anteriores)

      • Classe RNGImplementation:

        • void set_seed (long seed): igual a OTcl

        • long seed (void): retorna o valor da semente

        • long next (void): próximo número entre [0,MAXINT]

        • double next_double (void)próximo número entre [0,1]

        • void reset_start_substream (void): reinicia substream

        • void reset_next_substream (void): próximo substream


    Comandos c1

    Comandos C++

    • Métodos da classe RNG

      • Classe RNGImplementation:

        • int uniform (int k): retorna inteiro da dist. uniforme entre [0,k-1]

        • double uniform (double r): dist. uniforme entre [0, r]

        • double uniform (double a, double b): dist. uniforme entre [a,b]

        • double exponential (void): dist. exponencial com valor médio 1.0

        • double exponential (double k): dist. exponencial com valor médio k

        • double normal (double avg, double std): dist. normal com média e desvio padrões dados

        • double lognormal (double avg, double std): dist. lognormal com média e desvio padrões dados


    Exemplo c digo

    Exemplo - código

    /* create new RNGs */

    RNG arrival (23456);

    RNG size;

    Saída

    161.826 506

    160.591 503

    157.145 509

    137.715 507

    118.573 496

    /* set the RNGs to the appropriate substream */

    for (int i = 1; i < 3; i++) {

    arrival.reset_next_substream();

    size.reset_next_substream();

    }

    /* print the first 5 arrival times and sizes */

    for (int j = 0; j < 5; j++) {

    printf ("%-8.3f %-4d\n", arrival.lognormal(5, 0.1),

    int(size.normal(500, 10)));

    }


    Vari veis aleat rias

    Variáveis Aleatórias

    • A classe RandomVariable provê uma abstração das funcionalidades do gerador de números aleatórios e da seqüência de números gerados.

      • Arquivos: tools/ranvar(.h,.cc)

    Classes que derivam dessa classe abstrata implementam uma distribuição específica.

    Cada distribuição é parametrizada com os respectivos valores. O método virtual value é utilizado para retornar um número que segue a distribuição implementada.

    class RandomVariable : public TclObject {

    public:

    virtual double value() = 0;

    int command(int argc, const char*const* argv);

    RandomVariable();

    protected:

    RNG* rng_;

    };


    Vari veis aleat rias1

    Variáveis Aleatórias

    • As distribuições implementadas na versão atual e seus parâmetros são:

      • UniformRandomVariable: min_, max_

      • ExponentialRandomVariable: avg_

      • ParetoRandomVariable: avg_, shape_

      • ParetoIIRandomVariable: avg_, shape_

      • ConstantRandomVariable: val_

      • HyperExponentialRandomVariable: avg_, cov_

      • NormalRandomVariable: avg_, std_

      • LogNormalRandomVariable: avg_, std_


    Vari veis aleat rias2

    Variáveis Aleatórias

    • A classe RandomVariable está disponível em OTcl.

      • Exemplo: criar uma variável randômica que gera números aleatórios uniformemente distribuídos no intervalor [10, 20]

    set rng [new RNG]

    $rng seed 0

    set e [newRandomVariable/Exponential]

    $e use-rng $rng

    set u [new RandomVariable/Uniform]

    $u set min_ 10

    $u set max_ 20

    $u value

    • Por default, um objeto RandomVariable utiliza o RNG default do NS. Para associar um novo RNG à variável deve-se utilizar o método use-rng.


    Integrais

    Integrais

    • Ns possui uma classe para cálculos de integrais nos arquivos tools/integrator(.h,.cc)

      • Aproximação da integral contínua através de somas discretas

    class Integrator : public TclObject {

    public:

    Integrator();

    void set(double x, double y);

    void newPoint(double x, double y);

    int command(int argc, const char*const* argv);

    protected:

    double lastx_;

    double lasty_;

    double sum_;

    };


  • Login
