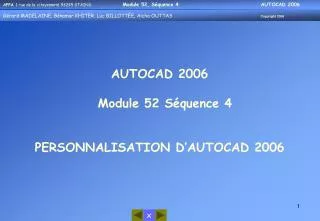

AUTOCAD 2006 Module 52 Séquence 4 PERSONNALISATION D’AUTOCAD 2006

1. AUTOCAD 2006 Module 52 Séquence 4 PERSONNALISATION D’AUTOCAD 2006

2. Création et utilisation de dessins gabaritsDéfinition Création d’un fichier gabarit Utilisation d’un fichier gabarit Modification d’un fichier gabarit OBJECTIFS DU MODULE 52 SEQUENCE 4

3. Création et utilisation de dessins gabarits Définition Chaque fois que l’on démarre un dessin avec AutoCAD, on passe par un certain nombre d’opérations systématiques pour mettre en place des outils adaptés au type de travail que l’on souhaite réaliser. Dans les séquences précédentes, à chaque utilisation de la commande Fichier nouveau (ou l’outil ), vous avez amené sur votre écran une feuille de dessin apparemment vierge. Cette feuille de dessin n’est pas quelconque puisqu’elle porte un nom de fichier [Dessin 1]. Vous avez pu constater que cette feuille de dessin comportait déjà des limites puisque vous avez été amené à les modifier. La notion de dessin-gabarit permettra de démarrer un nouveau fichier de dessin en prenant comme modèle un fichier que vous aurez vous-même défini et qui comportera déjà certains éléments prêts à être utilisés.

4. Création d’un fichier- gabarit • Créer un fichier- gabarit consiste à : • ouvrir un nouveau fichier ou utiliser un précédent gabarit • préparer les éléments que l’on souhaite y trouver • enregistrer ce dessin en lui donnant un nom caractéristique et en le plaçant dans un dossier (répertoire) • particulier qui permette d’y accéder facilement. • Un des éléments essentiels d’un gabarit réside dans la définition des limites ; • celles-ci étant liées à trois facteurs : • l’unité de dessin utilisée • le format de papier envisagé • l’échelle de représentation souhaitée • Pour vous permettre de définir facilement les limites d’un dessin, nous vous proposons de compléter le tableau • suivant, auquel vous pourrez vous reporter et à partir duquel vous pourrez extrapoler pour d’autres formats, • d’autres échelles et d’autres imprimantes.

6. Vous allez maintenant créer un gabarit avec les éléments suivants (c’est uniquement un exemple et après vous faites votre propre gabarit à l’échelle que vous voulez (mm, cm ou m)): • Ouvrir un nouveau dessin (avec l’option Commencer avec un brouillon) • Dessiner un rectangle de 14.85 , 10.5 (Format A4 Paysage au 1/50) • Définir des limites de 0,0 à 14.85 , 10.5 • Charger les types de ligne Axe, Interrompu, Tiretpt • Créer les calquesConstruction (ocre), Cotation (vert, épaisseur ligne 0.35), Textes (bleu, épaisseur ligne 0.35), Hachures (Cyan, épaisseur ligne 0.09), Axes (rouge, type de ligne Axe, épaisseur ligne 0.13) et Cadre- Cartouche (bleu, épaisseur ligne 0.20) et donner au Calque 0 une épaisseur ligne de 0.35. • Définir une grille et une résol de 0.5 x 0.5 • Régler le contrôle des unités à 0.00 pour les longueurs et 0.0 pour les angles • Créer un style de coteCOTE-M avec les valeurs suivantes : • Taille des flèches : 3 • Épaisseur de ligne (cote et attache) : 0.09 • Extension au-delà des lignes de cote :2 Décalage de l’origine :5 • Hauteur Texte :3.5 Décalage de la ligne de cote :1 • Échelle générale : 0.05 • Décimales :0.00 Échelle linéaire : 1 • Ne pas supprimer les zéros de début ou de fin

7. Créer un style de texteTitre avec la police Romand (hauteur prédéfinie à 0) Enregistrez ce dessin en le nommant A4-50, en lui donnant le format DWT et en le plaçant dans un dossier gabarits que vous devez créer à cet effet. Ce bouton permet de créer un dossier si cela n’a pas été fait au préalable. 1 Cliquer sur ce bouton pour accéder à votre dossier Gabarits (Bureau/ Gabarit). Ou bien dans votre dossier déjà créer. 2 Cliquer dans cette fenêtre pour sélectionner le format DWT. Nota: Vous pouvez l’enregistrer sous un fichier .dwg aussi c’est la même chose. 3 Inscrire ici le nom du fichier Et enregistrer

8. Après avoir enregistrer votre gabarit, AutoCAD affiche la fenêtre ci-contre qui permet d’ajouter un descriptif au fichier- gabarit. • Dans cet exemple, le nom que l’on donne au fichier- gabarit fait référence au format auquel il est destiné (A4, A3 …), éventuellement à l’échelle (ici 1/50) et pourquoi pas au type d’imprimante • (ici EP pour Epson) puisque les limites utilisées dans le gabarit dépendent de ces 3éléments.

9. Utilisation d’un fichier gabarit AutoCAD affiche dans cette fenêtre la liste des fichiers gabarits disponibles. L’utilisation d’un fichier gabarit pour commencer un nouveau dessin se fait dans la fenêtre de dialogue de la commande Fichier Nouveau : Cliquer sur cet onglet pour commencer un nouveau dessin. Après avoir cliqué sur le dessin gabarit choisi on obtient un nouveau dessin créé à partir d’une copie du fichier gabarit. Ce nouveau dessin comporte donc tous les éléments définis dans le fichier gabarit. Il sera bien sûr nécessaire de l’enregistrer dans le dossier des dessins personnels dès que l’on aura commencé à dessiner. Cliquer sur cet onglet pour commencer un nouveau dessin.

10. Modification d’un fichier gabarit Pour modifier un fichier gabarit, on procédera comme suit : utiliser la commande Ouvrir dans la fenêtre ci-contre, cliquer dans la zone Type pour indiquer que l’on veut ouvrir un fichier gabarit (dwt) sélectionner le fichier gabarit à modifier En fin cliquer sur ce bouton apporter les modifications nécessaires enregistrer à nouveau le fichier en vérifiant qu’il conserve toujours son extension DWT et son emplacement. NOTA: On peut aussi utiliser la commande Enregistrer sous… pour l’enregistrer en tant que gabarit avec l’extension DWG et l’ouvrir comme étant fichier DWG chaque fois qu’on veut travailler un nouveau projet DWG.
