  1. ARQUITETURA DE COMPUTADORES II Coerência de Cache em Multiprocessadores Prof. César Augusto M. Marcon

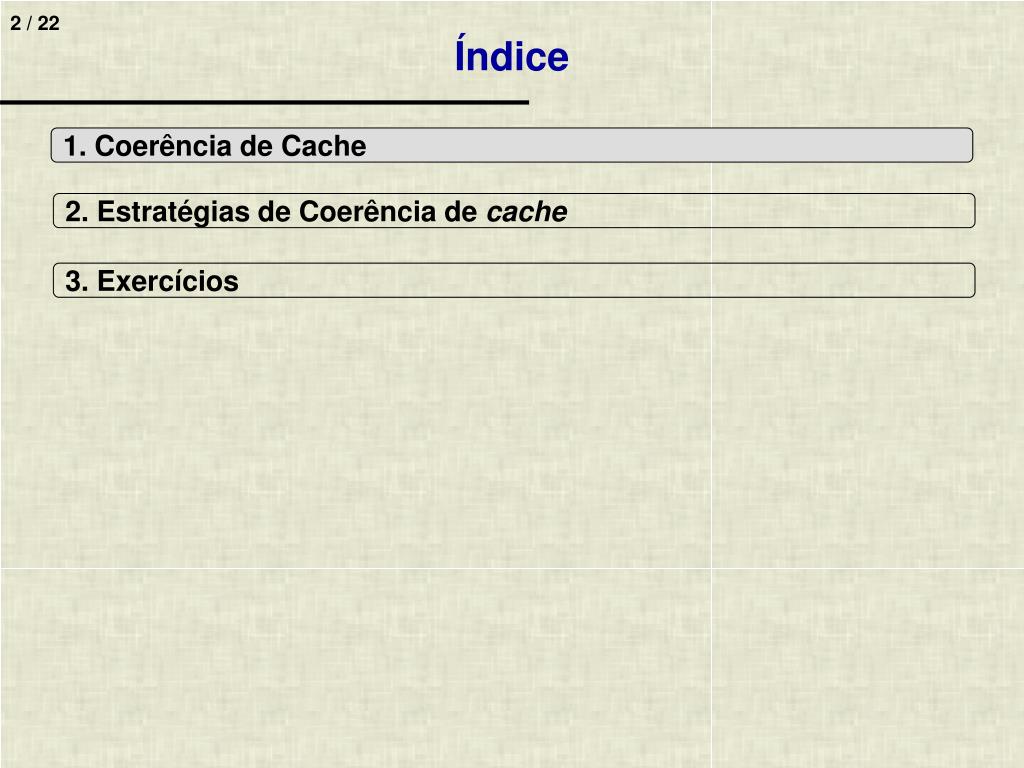

  2. Índice 1. Coerência de Cache 2. Estratégias de Coerência de cache 3. Exercícios

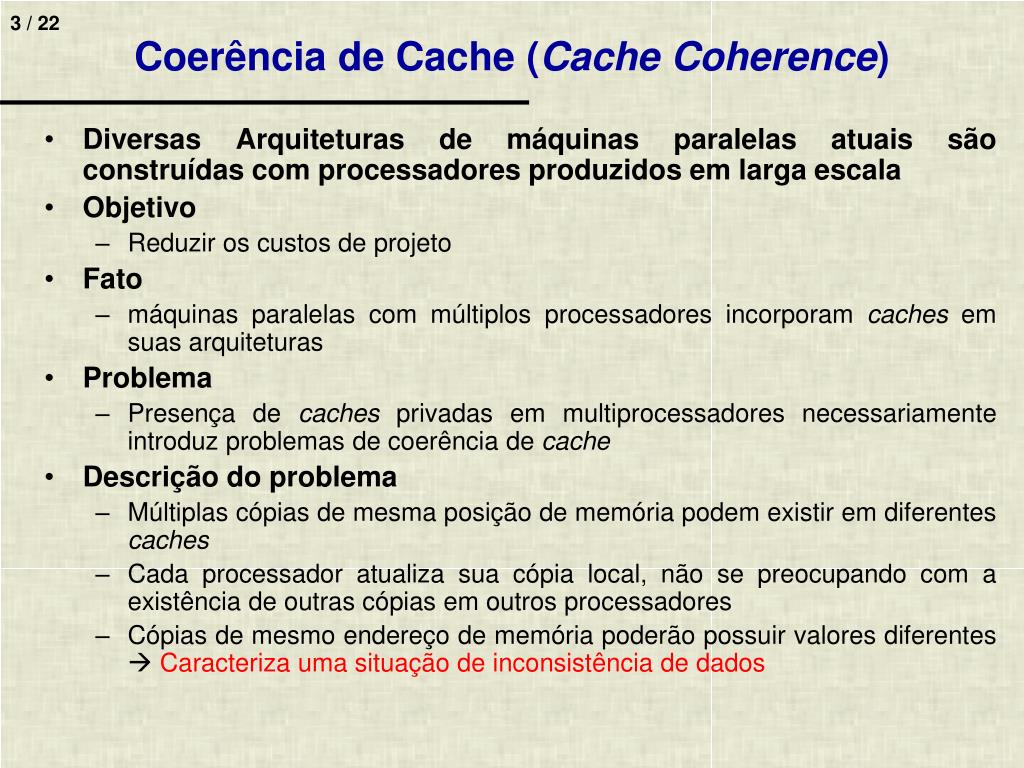

  3. Coerência de Cache (Cache Coherence) • Diversas Arquiteturas de máquinas paralelas atuais são construídas com processadores produzidos em larga escala • Objetivo • Reduzir os custos de projeto • Fato • máquinas paralelas com múltiplos processadores incorporam caches em suas arquiteturas • Problema • Presença de caches privadas em multiprocessadores necessariamente introduz problemas de coerência de cache • Descrição do problema • Múltiplas cópias de mesma posição de memória podem existir em diferentes caches • Cada processador atualiza sua cópia local, não se preocupando com a existência de outras cópias em outros processadores • Cópias de mesmo endereço de memória poderão possuir valores diferentes  Caracteriza uma situação de inconsistência de dados

  4. Coerência de Cache • Alternativa para eliminar o problema • Não permitir que dados compartilhados para operações de escrita sejam colocados nas caches do sistema • Somente instruções e dados privados são cacheable • Dados compartilhados são considerados noncacheable • Operacionalização • Compilador é responsável por colocar etiqueta (tag) nos dados • Mecanismos de cópia de dados entre níveis de memória sabem quais dados devem ser repassados diretamente (sem passar pelas caches ) ao processador • Coerência de cache em multicomputadores • Esse problema não ocorre  Cada nó possui hierarquia de memória inteira  Não existe espaço de endereçamento global compartilhado por todos • Definição de coerência de cache • Uma arquitetura multiprocessada com caches privadas é coerente se e somente se uma leitura de uma posição xde memória efetuada por qualquer processador iretorne o valor mais recente desse endereço • Toda vez que uma escrita for efetuada por um processador i em um endereço de memória x, tem que ser garantido que todas as leituras subseqüentes de x, independentemente do processador, forneçam o novo conteúdo de x

  5. O Problema da Inconsistência de Dados • Necessidade de consistência de dados • É imprescindível que a implementação monoprocessada e a multiprocessada gerem o mesmo resultado para um programa • Problema • Quando dois processadores compartilham mesma memória através de caches diferentes, existe risco de uma posição de memória não possuir valor mais recente • Causas mais comuns desse tipo de inconsistência de dados • Inconsistência no compartilhamento de dados • Inconsistência na migração de processos • Inconsistência de E/S

  6. Índice 1. Coerência de Cache 1.1. Inconsistência no Compartilhamento de Dados 1.2. Inconsistência na Migração de Processos 1.3. Inconsistência de E/S 2. Estratégias de Coerência de Cache 3. Exercícios

  7. Inconsistência no Compartilhamento de Dados • Descrição do problema • P1, P2 e P3 são processadores que possuem caches privadas • Estes estão interconectados, através de barramento, a uma memória principal compartilhada • P1 tenta ler ude sua cache • Como unão está presente, dado é lido da memória principal e copiado para sua cache • P3 faz o mesmo, gerando também cópia de u em sua cache • P3 efetua escrita emue altera conteúdo da posição de 5 para 7 • Quando P1 efetuar uma leitura de unovamente, ele receberá o conteúdo da posição uque se encontra em sua cache  5, e não o valor mais recente de u, que é 7

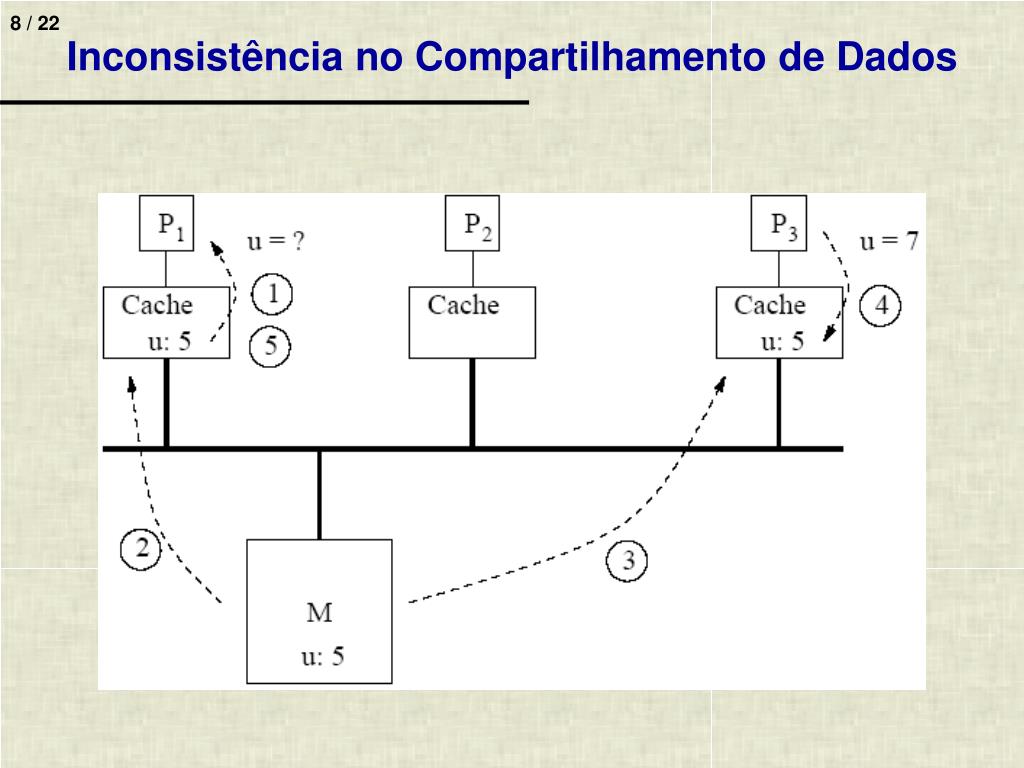

  8. Inconsistência no Compartilhamento de Dados

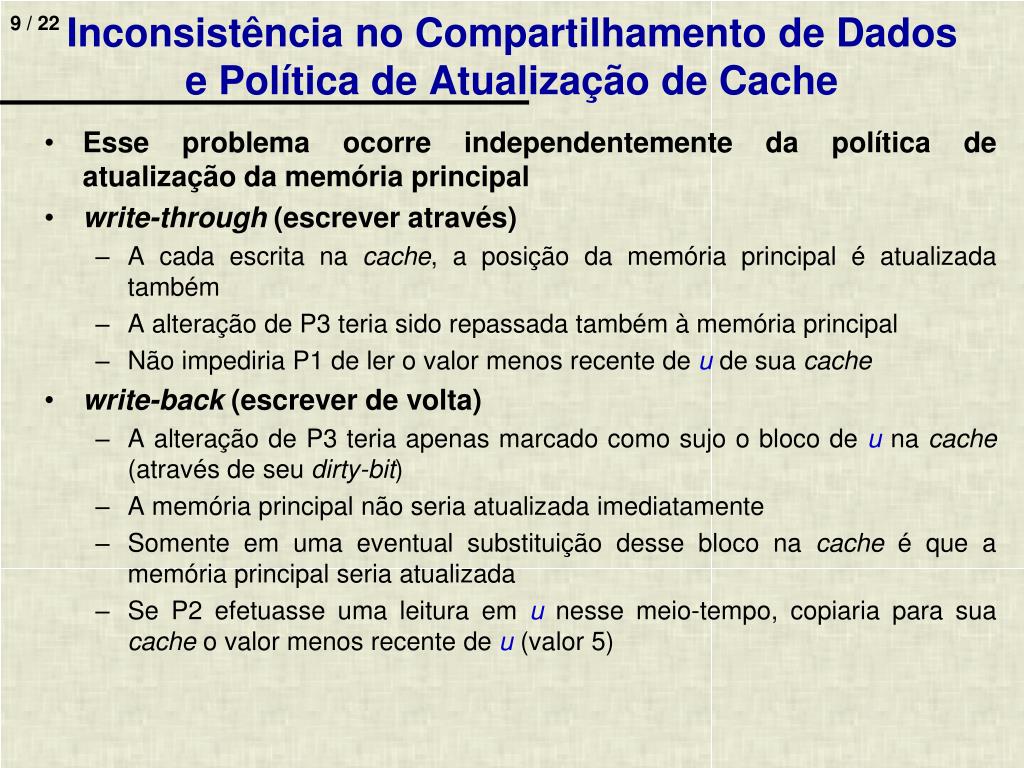

  9. Inconsistência no Compartilhamento de Dados e Política de Atualização de Cache • Esse problema ocorre independentemente da política de atualização da memória principal • write-through (escrever através) • A cada escrita na cache, a posição da memória principal é atualizada também • A alteração de P3 teria sido repassada também à memória principal • Não impediria P1 de ler o valor menos recente de ude sua cache • write-back (escrever de volta) • A alteração de P3 teria apenas marcado como sujo o bloco de una cache (através de seu dirty-bit) • A memória principal não seria atualizada imediatamente • Somente em uma eventual substituição desse bloco na cache é que a memória principal seria atualizada • Se P2 efetuasse uma leitura em unesse meio-tempo, copiaria para sua cache o valor menos recente de u(valor 5)

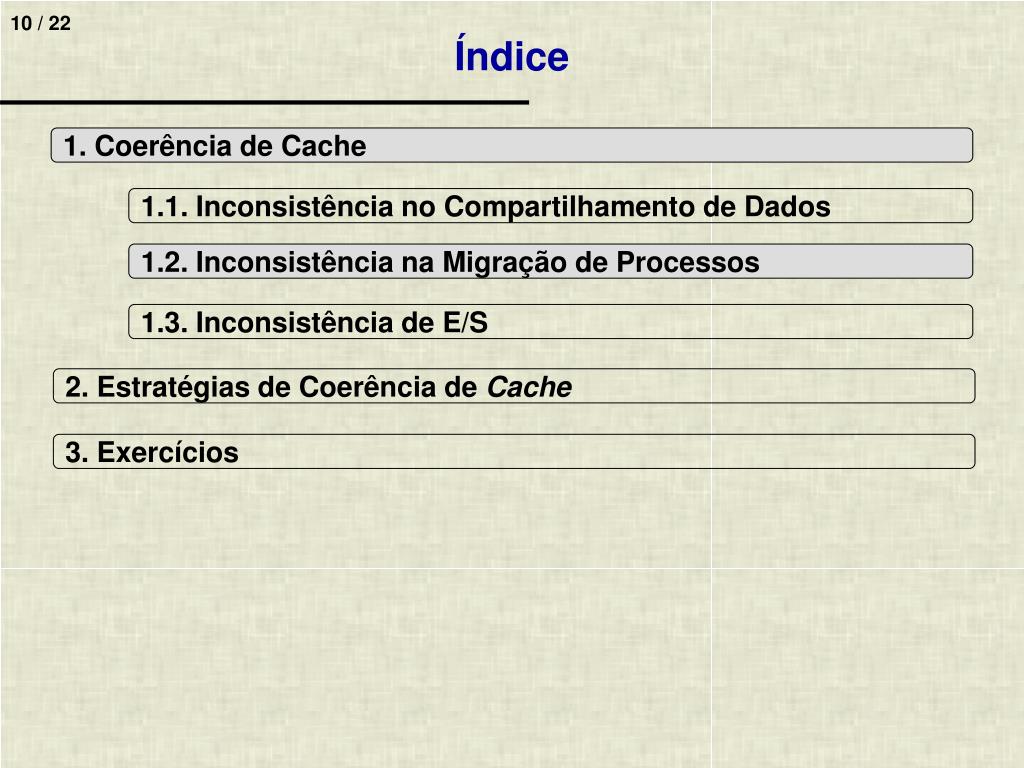

  10. Índice 1. Coerência de Cache 1.1. Inconsistência no Compartilhamento de Dados 1.2. Inconsistência na Migração de Processos 1.3. Inconsistência de E/S 2. Estratégias de Coerência de Cache 3. Exercícios

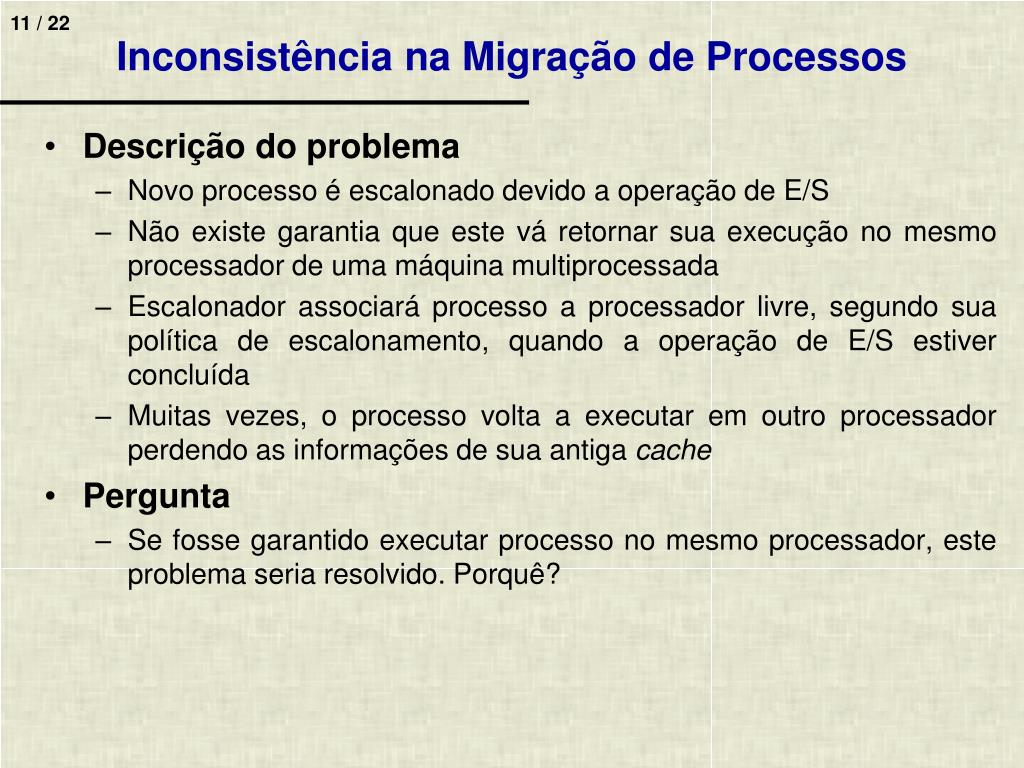

  11. Inconsistência na Migração de Processos • Descrição do problema • Novo processo é escalonado devido a operação de E/S • Não existe garantia que este vá retornar sua execução no mesmo processador de uma máquina multiprocessada • Escalonador associará processo a processador livre, segundo sua política de escalonamento, quando a operação de E/S estiver concluída • Muitas vezes, o processo volta a executar em outro processador perdendo as informações de sua antiga cache • Pergunta • Se fosse garantido executar processo no mesmo processador, este problema seria resolvido. Porquê?

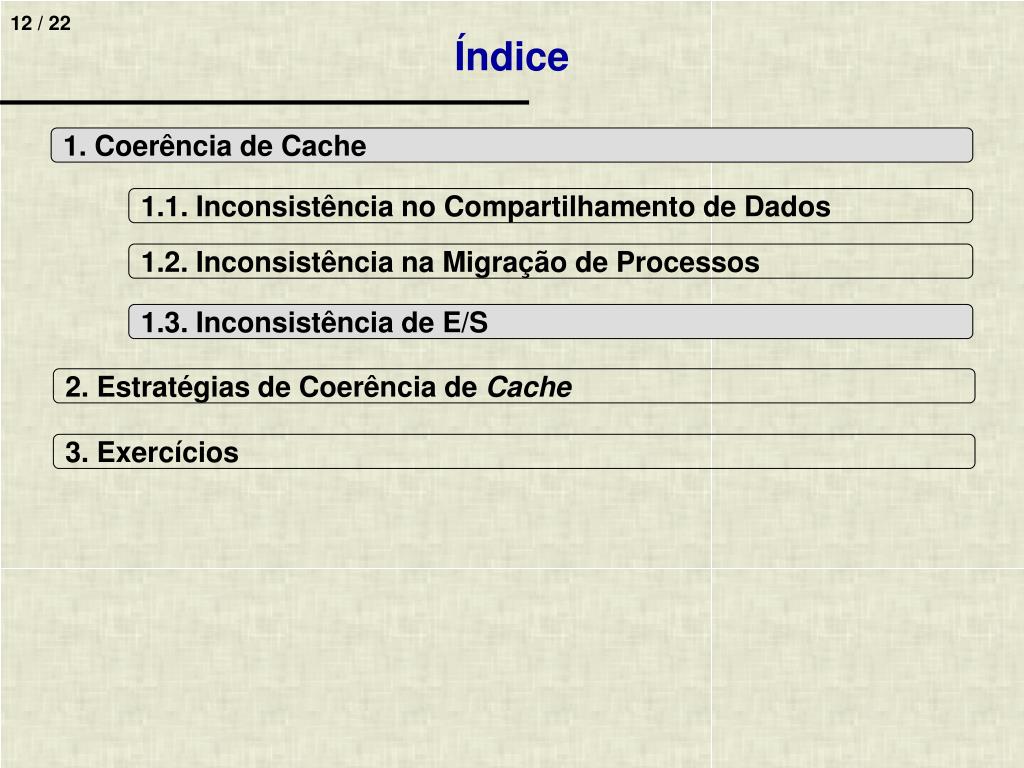

  12. Índice 1. Coerência de Cache 1.1. Inconsistência no Compartilhamento de Dados 1.2. Inconsistência na Migração de Processos 1.3. Inconsistência de E/S 2. Estratégias de Coerência de Cache 3. Exercícios

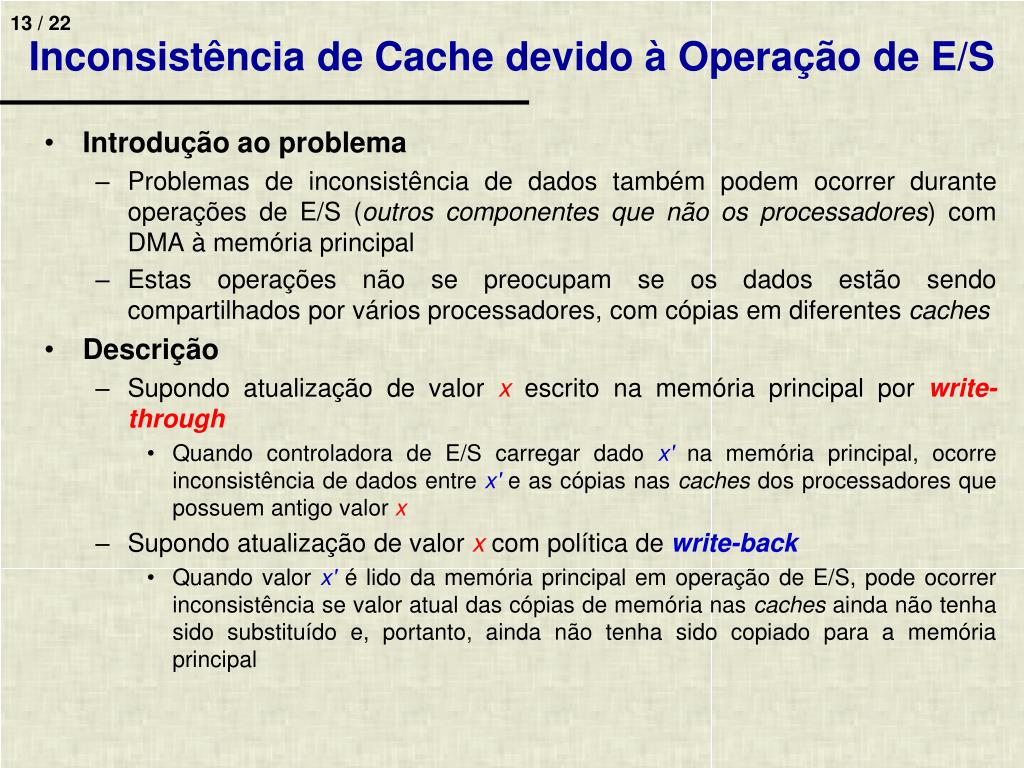

  13. Inconsistência de Cache devido à Operação de E/S • Introdução ao problema • Problemas de inconsistência de dados também podem ocorrer durante operações de E/S (outros componentes que não os processadores) com DMA à memória principal • Estas operações não se preocupam se os dados estão sendo compartilhados por vários processadores, com cópias em diferentes caches • Descrição • Supondo atualização de valor xescrito na memória principal por write-through • Quando controladora de E/S carregar dado x'na memória principal, ocorre inconsistência de dados entre x'e as cópias nas caches dos processadores que possuem antigo valor x • Supondo atualização de valor xcom política de write-back • Quando valor x'é lido da memória principal em operação de E/S, pode ocorrer inconsistência se valor atual das cópias de memória nas caches ainda não tenha sido substituído e, portanto, ainda não tenha sido copiado para a memória principal

  14. Índice 1. Coerência de Cache 2. Estratégias de Coerência de Cache 3. Exercícios

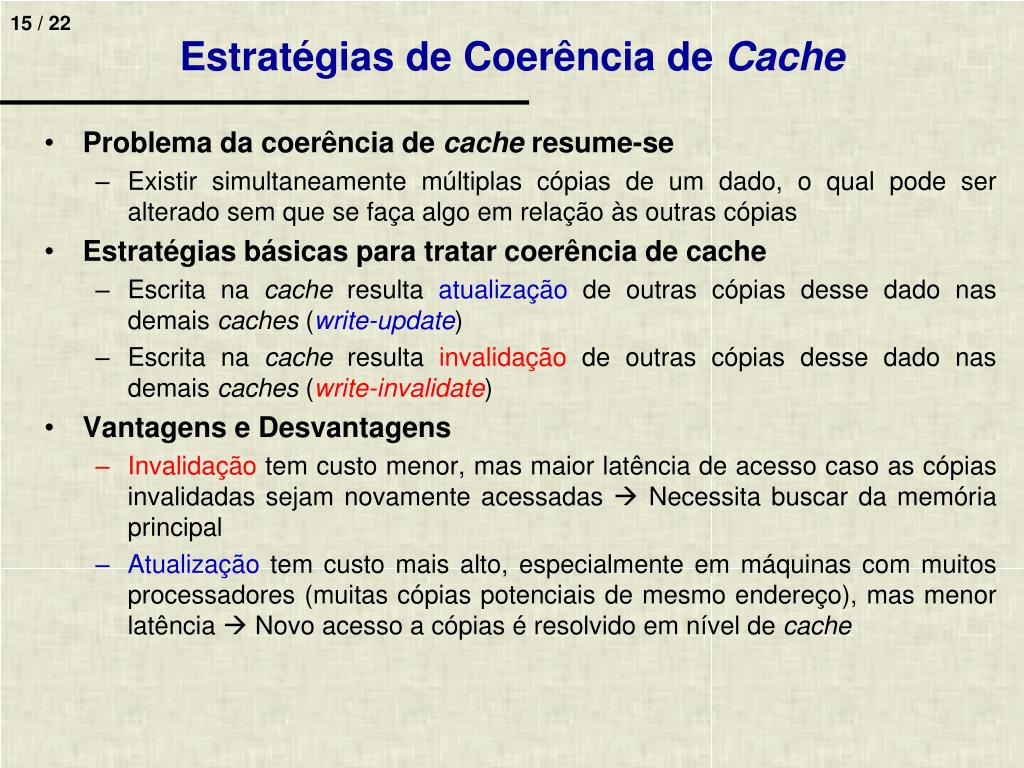

  15. Estratégias de Coerência de Cache • Problema da coerência de cache resume-se • Existir simultaneamente múltiplas cópias de um dado, o qual pode ser alterado sem que se faça algo em relação às outras cópias • Estratégias básicas para tratar coerência de cache • Escrita na cache resulta atualização de outras cópias desse dado nas demais caches (write-update) • Escrita na cache resulta invalidação de outras cópias desse dado nas demais caches (write-invalidate) • Vantagens e Desvantagens • Invalidação tem custo menor, mas maior latência de acesso caso as cópias invalidadas sejam novamente acessadas  Necessita buscar da memória principal • Atualização tem custo mais alto, especialmente em máquinas com muitos processadores (muitas cópias potenciais de mesmo endereço), mas menor latência  Novo acesso a cópias é resolvido em nível de cache

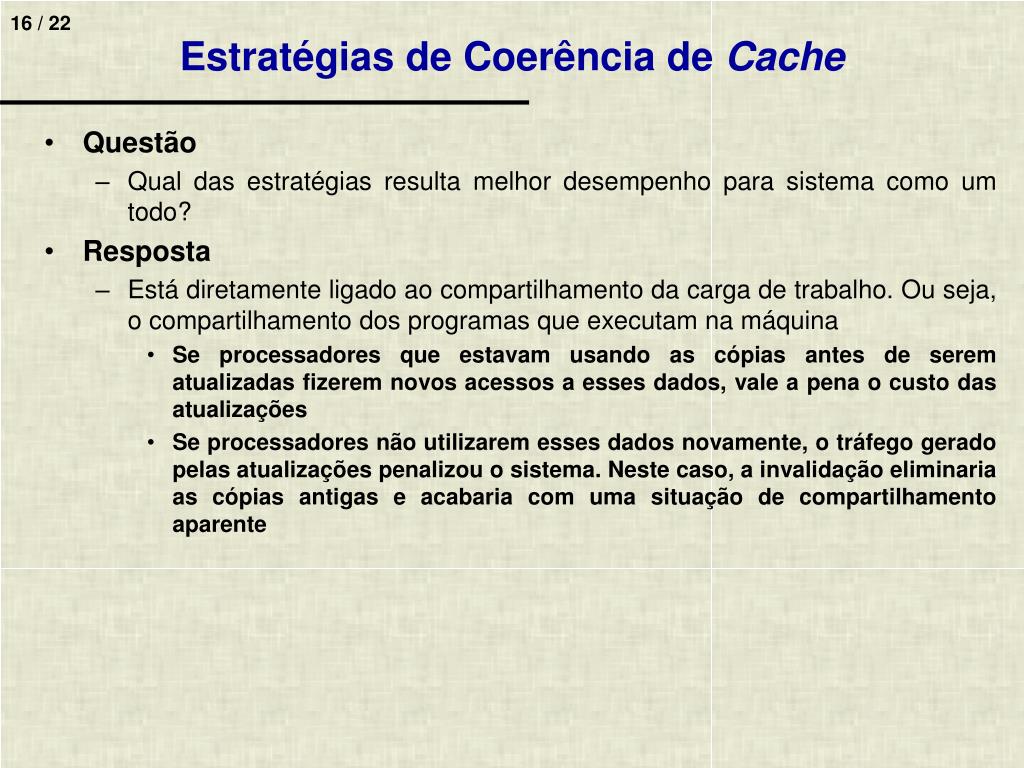

  16. Estratégias de Coerência de Cache • Questão • Qual das estratégias resulta melhor desempenho para sistema como um todo? • Resposta • Está diretamente ligado ao compartilhamento da carga de trabalho. Ou seja, o compartilhamento dos programas que executam na máquina • Se processadores que estavam usando as cópias antes de serem atualizadas fizerem novos acessos a esses dados, vale a pena o custo das atualizações • Se processadores não utilizarem esses dados novamente, o tráfego gerado pelas atualizações penalizou o sistema. Neste caso, a invalidaçãoeliminaria as cópias antigas e acabaria com uma situação de compartilhamento aparente

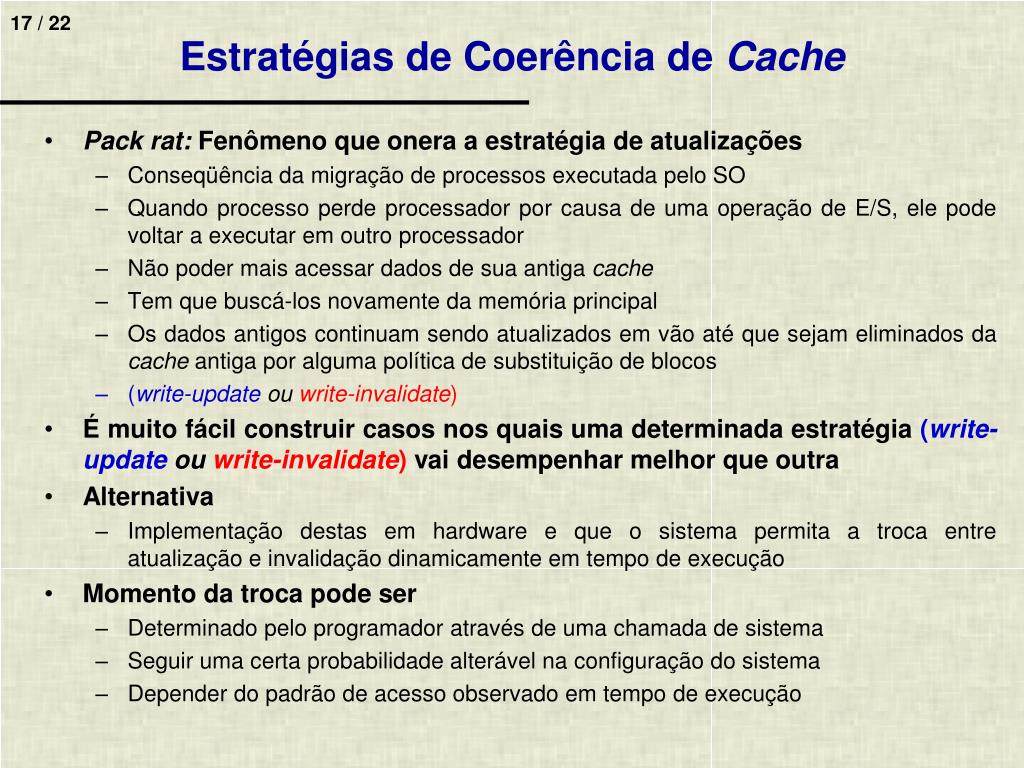

  17. Estratégias de Coerência de Cache • Pack rat: Fenômeno que onera a estratégia de atualizações • Conseqüência da migração de processos executada pelo SO • Quando processo perde processador por causa de uma operação de E/S, ele pode voltar a executar em outro processador • Não poder mais acessar dados de sua antiga cache • Tem que buscá-los novamente da memória principal • Os dados antigos continuam sendo atualizados em vão até que sejam eliminados da cache antiga por alguma política de substituição de blocos • (write-update ouwrite-invalidate) • É muito fácil construir casos nos quais uma determinada estratégia (write-update ouwrite-invalidate) vai desempenhar melhor que outra • Alternativa • Implementação destas em hardware e que o sistema permita a troca entre atualização e invalidação dinamicamente em tempo de execução • Momento da troca pode ser • Determinado pelo programador através de uma chamada de sistema • Seguir uma certa probabilidade alterável na configuração do sistema • Depender do padrão de acesso observado em tempo de execução

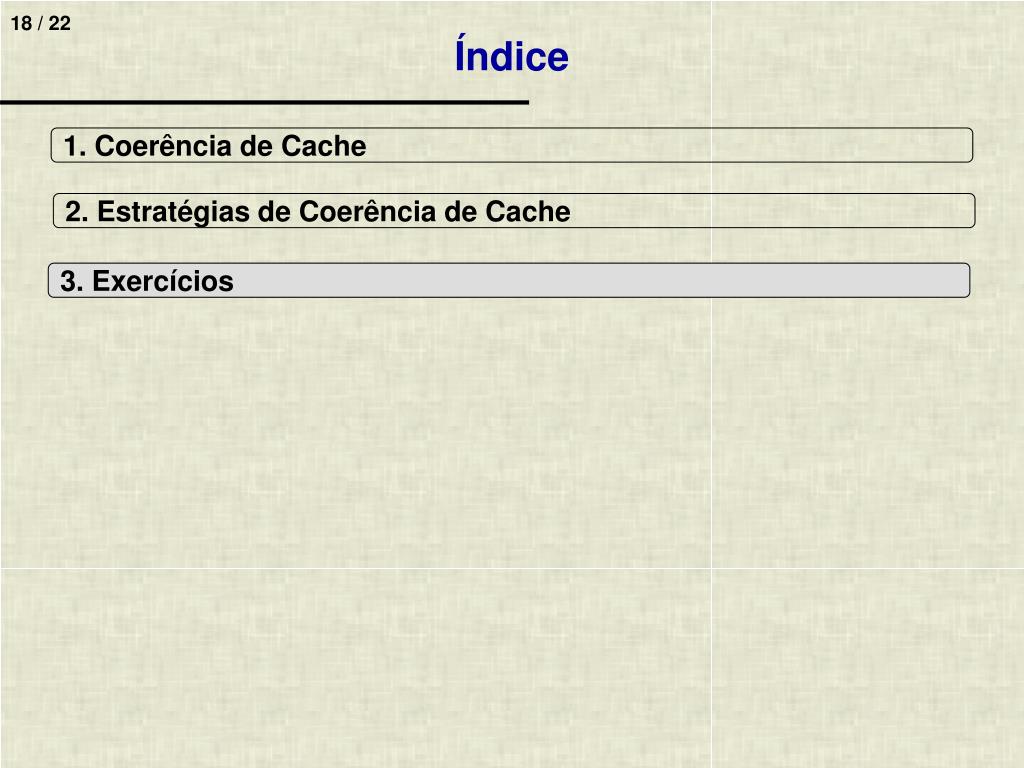

  18. Índice 1. Coerência de Cache 2. Estratégias de Coerência de Cache 3. Exercícios

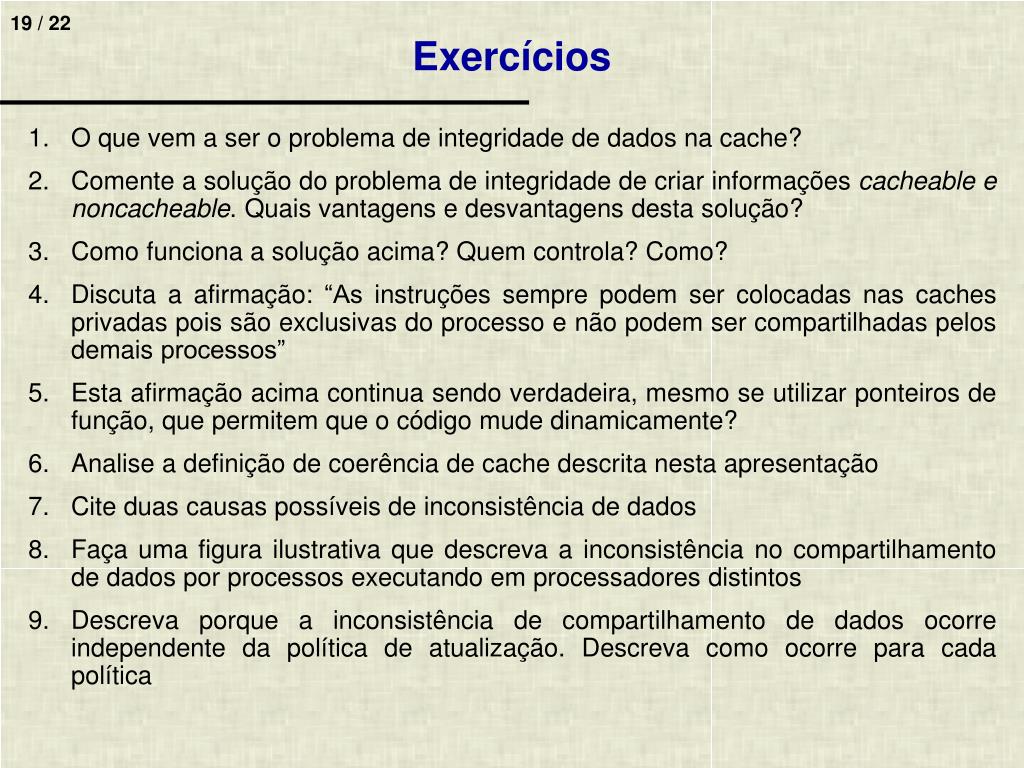

  19. Exercícios • O que vem a ser o problema de integridade de dados na cache? • Comente a solução do problema de integridade de criar informações cacheable e noncacheable. Quais vantagens e desvantagens desta solução? • Como funciona a solução acima? Quem controla? Como? • Discuta a afirmação: “As instruções sempre podem ser colocadas nas caches privadas pois são exclusivas do processo e não podem ser compartilhadas pelos demais processos” • Esta afirmação acima continua sendo verdadeira, mesmo se utilizar ponteiros de função, que permitem que o código mude dinamicamente? • Analise a definição de coerência de cache descrita nesta apresentação • Cite duas causas possíveis de inconsistência de dados • Faça uma figura ilustrativa que descreva a inconsistência no compartilhamento de dados por processos executando em processadores distintos • Descreva porque a inconsistência de compartilhamento de dados ocorre independente da política de atualização. Descreva como ocorre para cada política

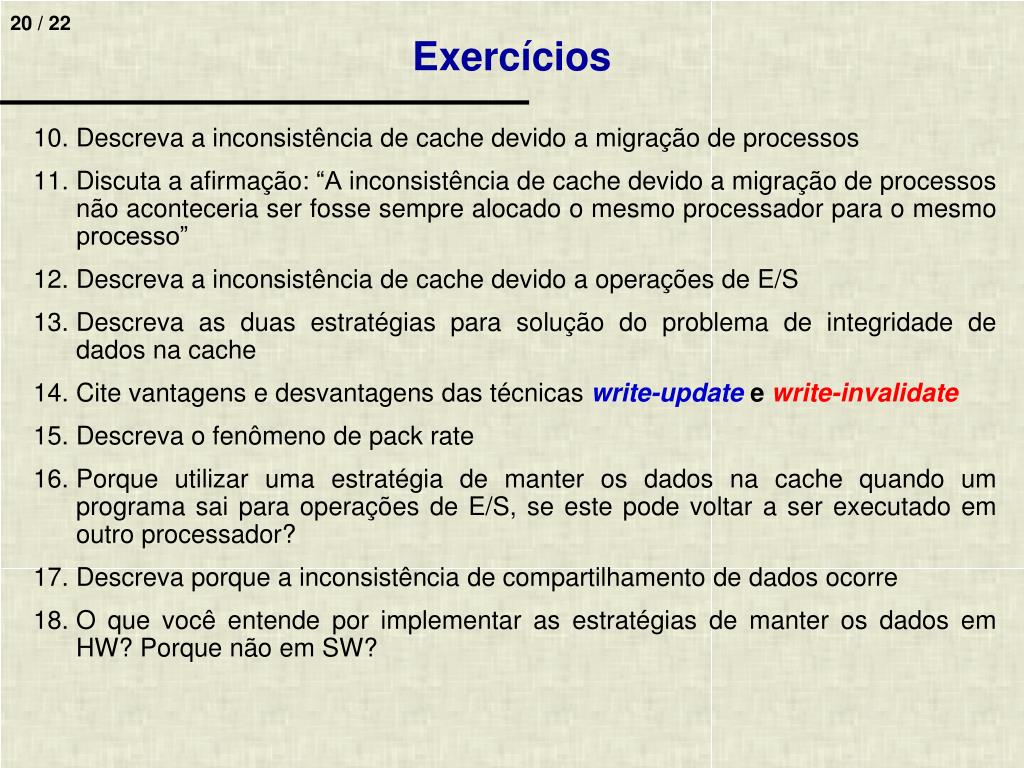

  20. Exercícios • Descreva a inconsistência de cache devido a migração de processos • Discuta a afirmação: “A inconsistência de cache devido a migração de processos não aconteceria ser fosse sempre alocado o mesmo processador para o mesmo processo” • Descreva a inconsistência de cache devido a operações de E/S • Descreva as duas estratégias para solução do problema de integridade de dados na cache • Cite vantagens e desvantagens das técnicas write-update e write-invalidate • Descreva o fenômeno de pack rate • Porque utilizar uma estratégia de manter os dados na cache quando um programa sai para operações de E/S, se este pode voltar a ser executado em outro processador? • Descreva porque a inconsistência de compartilhamento de dados ocorre • O que você entende por implementar as estratégias de manter os dados em HW? Porque não em SW?

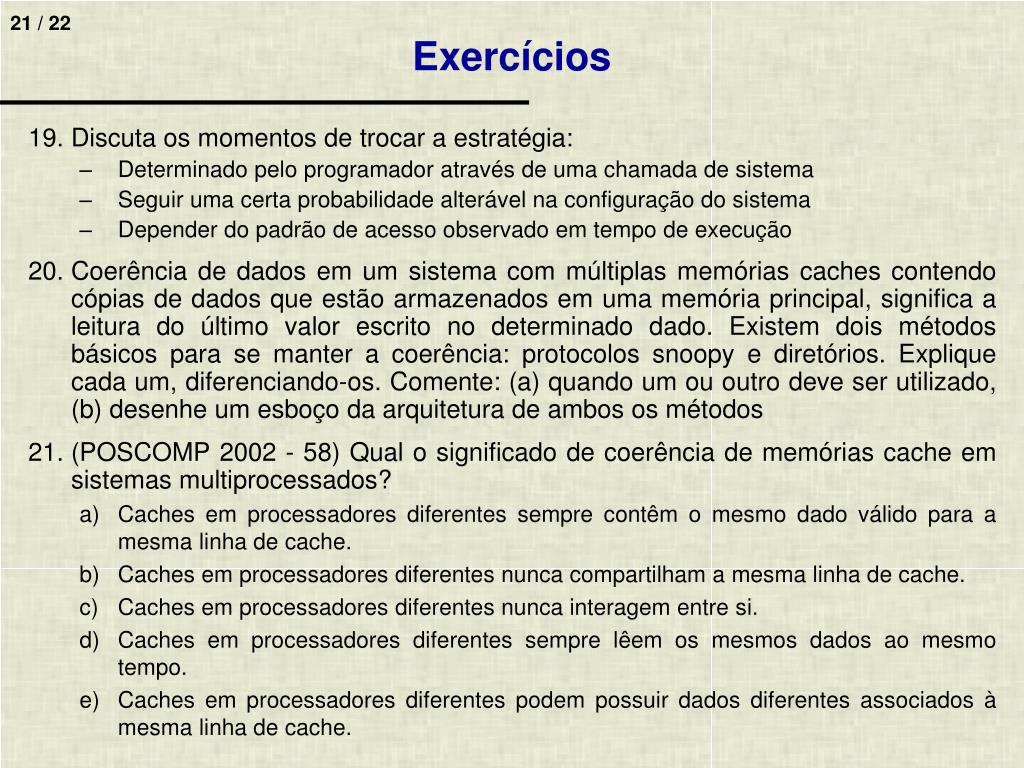

  21. Exercícios • Discuta os momentos de trocar a estratégia: • Determinado pelo programador através de uma chamada de sistema • Seguir uma certa probabilidade alterável na configuração do sistema • Depender do padrão de acesso observado em tempo de execução • Coerência de dados em um sistema com múltiplas memórias caches contendo cópias de dados que estão armazenados em uma memória principal, significa a leitura do último valor escrito no determinado dado. Existem dois métodos básicos para se manter a coerência: protocolos snoopy e diretórios. Explique cada um, diferenciando-os. Comente: (a) quando um ou outro deve ser utilizado, (b) desenhe um esboço da arquitetura de ambos os métodos • (POSCOMP 2002 - 58) Qual o significado de coerência de memórias cache em sistemas multiprocessados? • Caches em processadores diferentes sempre contêm o mesmo dado válido para a mesma linha de cache. • Caches em processadores diferentes nunca compartilham a mesma linha de cache. • Caches em processadores diferentes nunca interagem entre si. • Caches em processadores diferentes sempre lêem os mesmos dados ao mesmo tempo. • Caches em processadores diferentes podem possuir dados diferentes associados à mesma linha de cache.

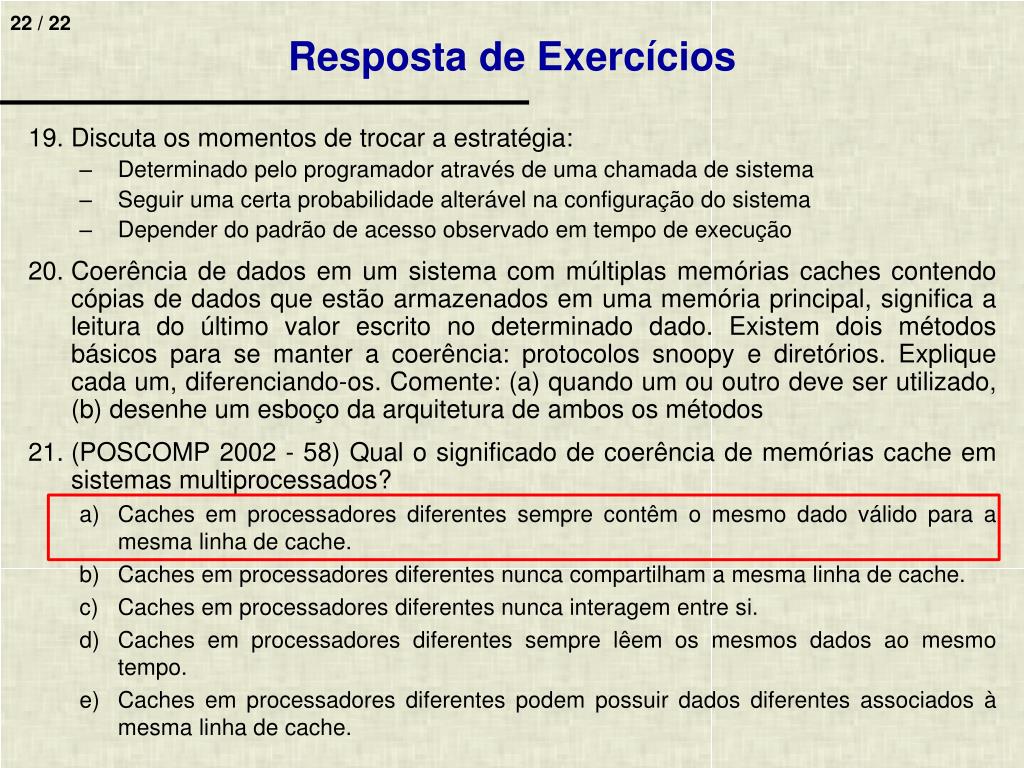

  22. Resposta de Exercícios • Discuta os momentos de trocar a estratégia: • Determinado pelo programador através de uma chamada de sistema • Seguir uma certa probabilidade alterável na configuração do sistema • Depender do padrão de acesso observado em tempo de execução • Coerência de dados em um sistema com múltiplas memórias caches contendo cópias de dados que estão armazenados em uma memória principal, significa a leitura do último valor escrito no determinado dado. Existem dois métodos básicos para se manter a coerência: protocolos snoopy e diretórios. Explique cada um, diferenciando-os. Comente: (a) quando um ou outro deve ser utilizado, (b) desenhe um esboço da arquitetura de ambos os métodos • (POSCOMP 2002 - 58) Qual o significado de coerência de memórias cache em sistemas multiprocessados? • Caches em processadores diferentes sempre contêm o mesmo dado válido para a mesma linha de cache. • Caches em processadores diferentes nunca compartilham a mesma linha de cache. • Caches em processadores diferentes nunca interagem entre si. • Caches em processadores diferentes sempre lêem os mesmos dados ao mesmo tempo. • Caches em processadores diferentes podem possuir dados diferentes associados à mesma linha de cache.
