Presentation Transcript

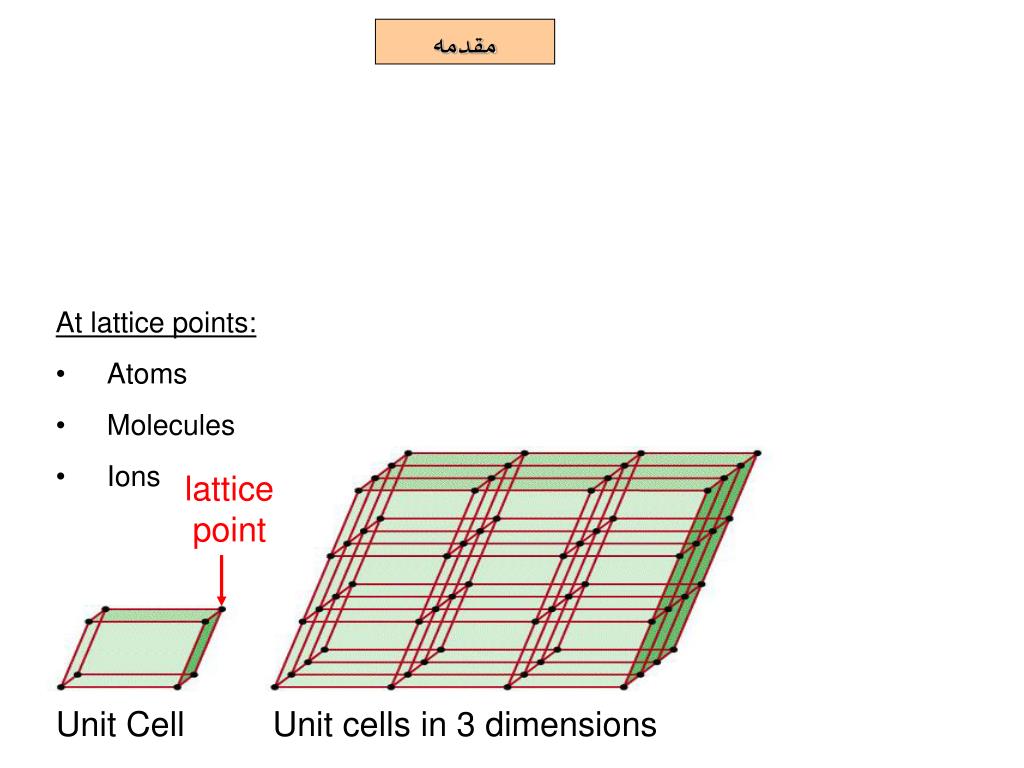

Unit cell

lattice

point

Unit cells in 3 dimensions

Unit Cell

مقدمه

  • At lattice points:

  • Atoms

  • Molecules

  • Ions


Unit cell

مقدمه

شبکه های واحد(Unit Cells) هفت گانه


Unit cell

مقدمه

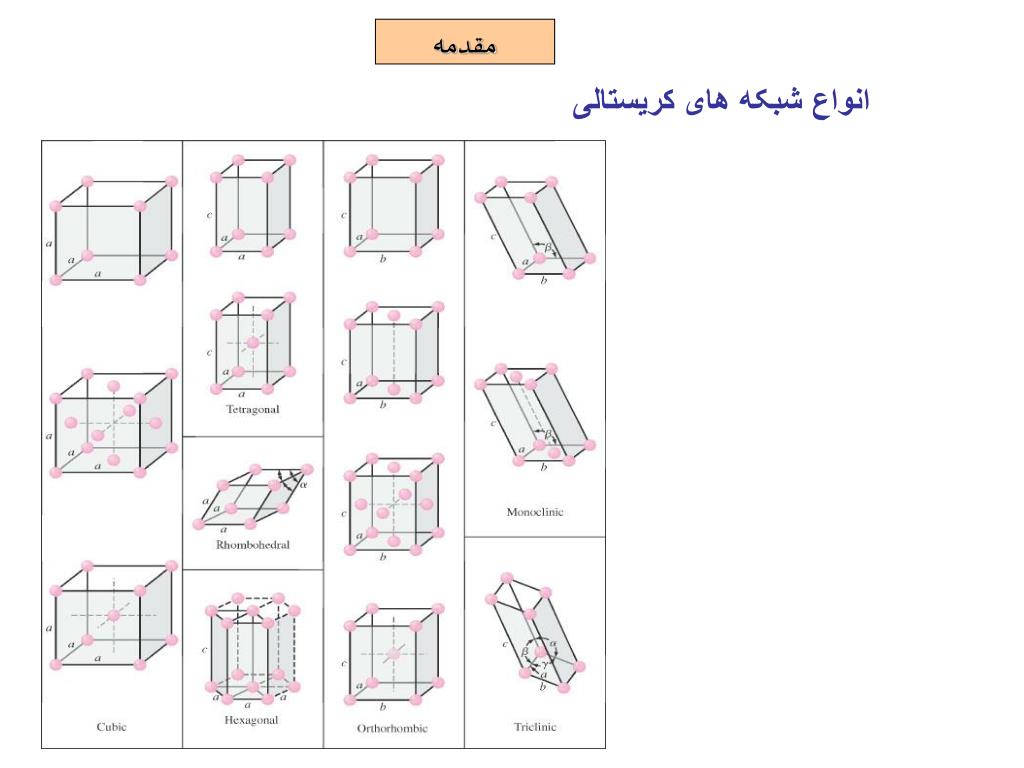

انواع شبکه های کریستالی


Unit cell

مقدمه

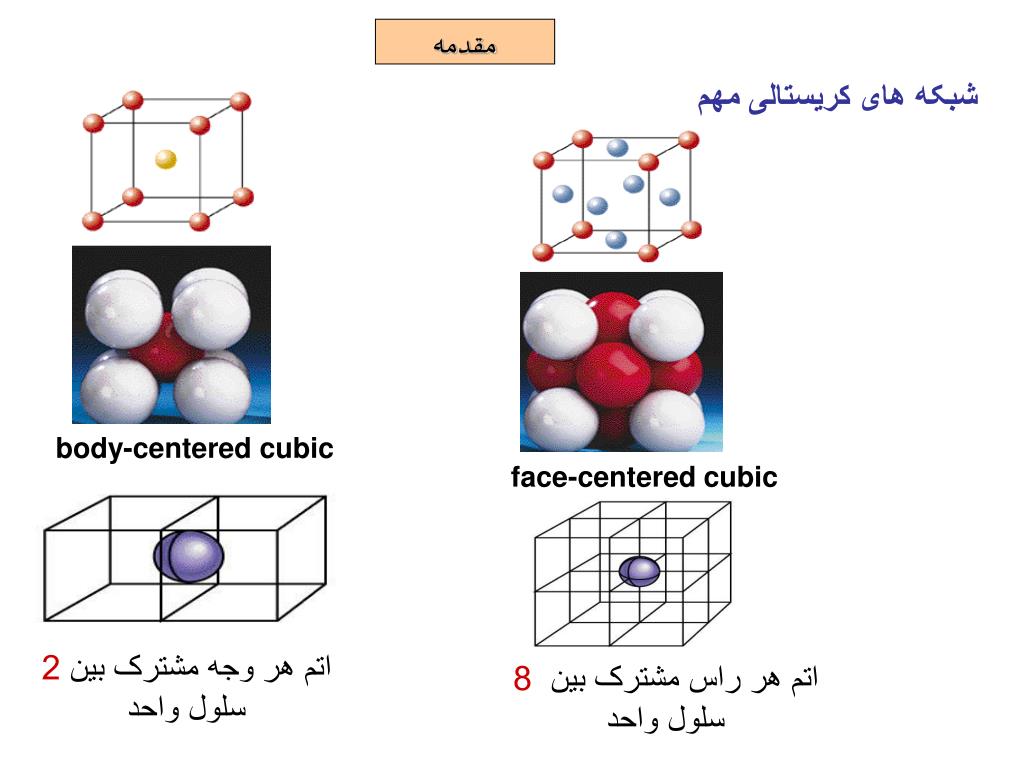

شبکه های کریستالی مهم

body-centered cubic

face-centered cubic

اتم هر وجه مشترک بین 2 سلول واحد

اتم هر راس مشترک بین 8 سلول واحد

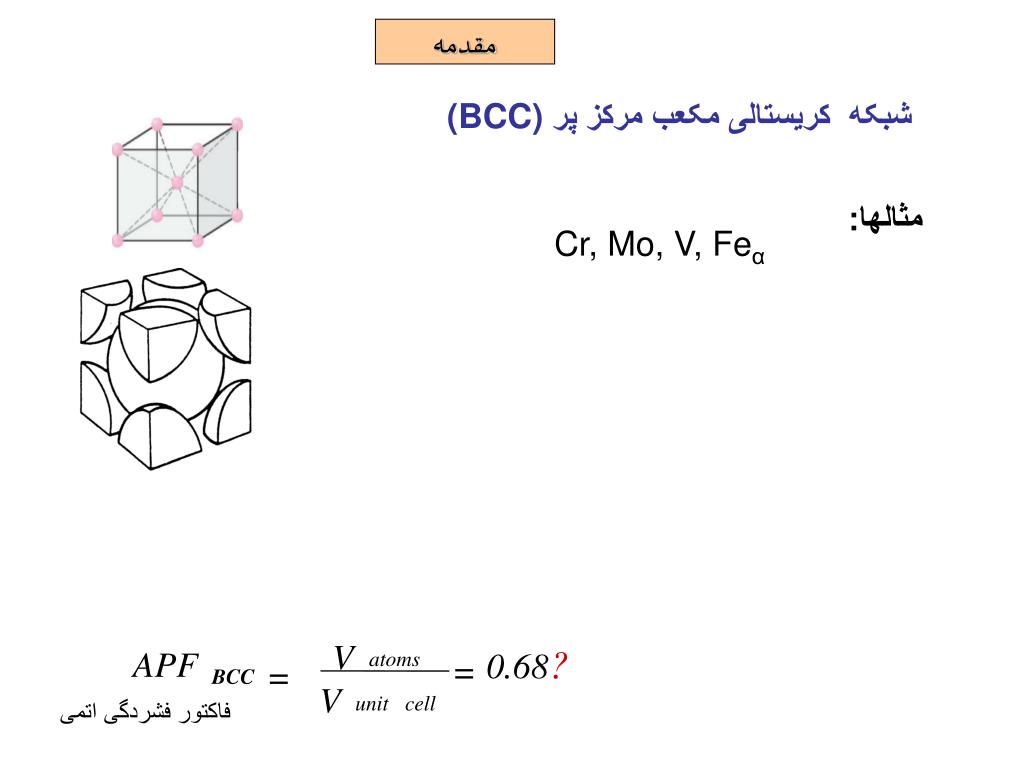

Unit cell

V

0.68?

APF

atoms

=

=

BCC

V

unit

cell

مقدمه

شبکه کریستالی مکعب مرکز پر(BCC)

مثالها:

Cr, Mo, V, Feα

فاکتور فشردگی اتمی


Unit cell

V

atoms

0.74?

APF

=

=

FCC

V

unit

cell

مقدمه

شبکه کریستالی مکعب وجوه مرکز پر (FCC)

مثالها:

Ni, Cu, Mn, Feγ

فاکتور فشردگی اتمی


Unit cell

V

=

atoms

=

0.74?

APF

HCP

V

unit

cell

مقدمه

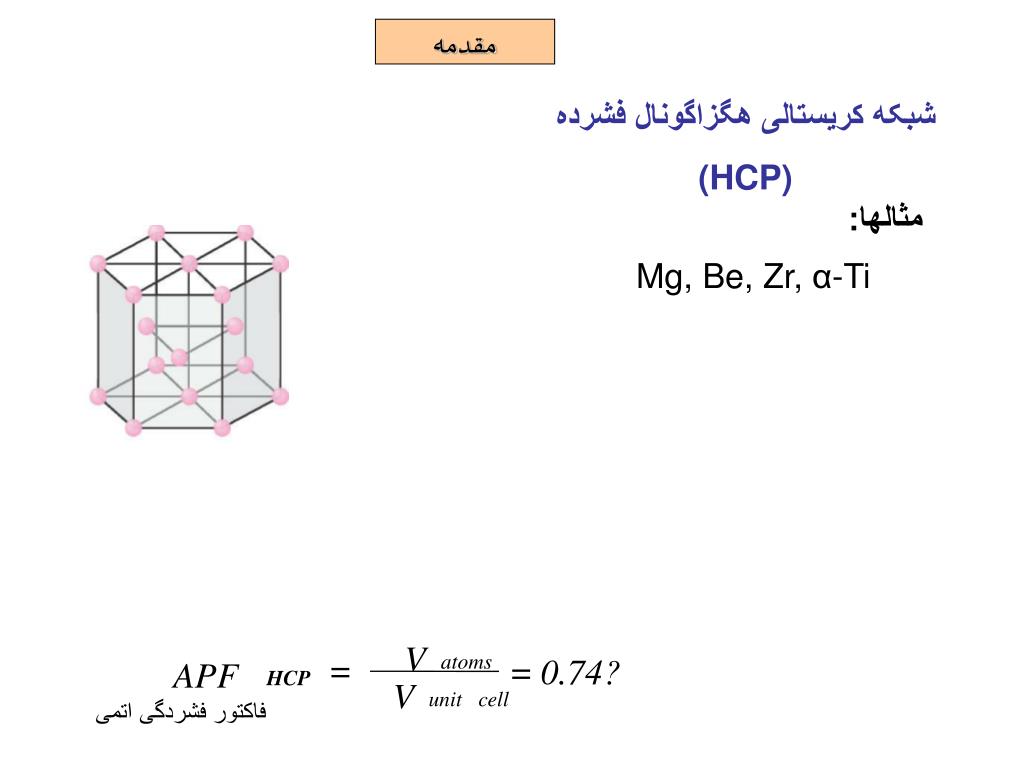

شبکه کریستالی هگزاگونال فشرده (HCP)

مثالها:

Mg, Be, Zr, α-Ti

فاکتور فشردگی اتمی


Unit cell

مقدمه

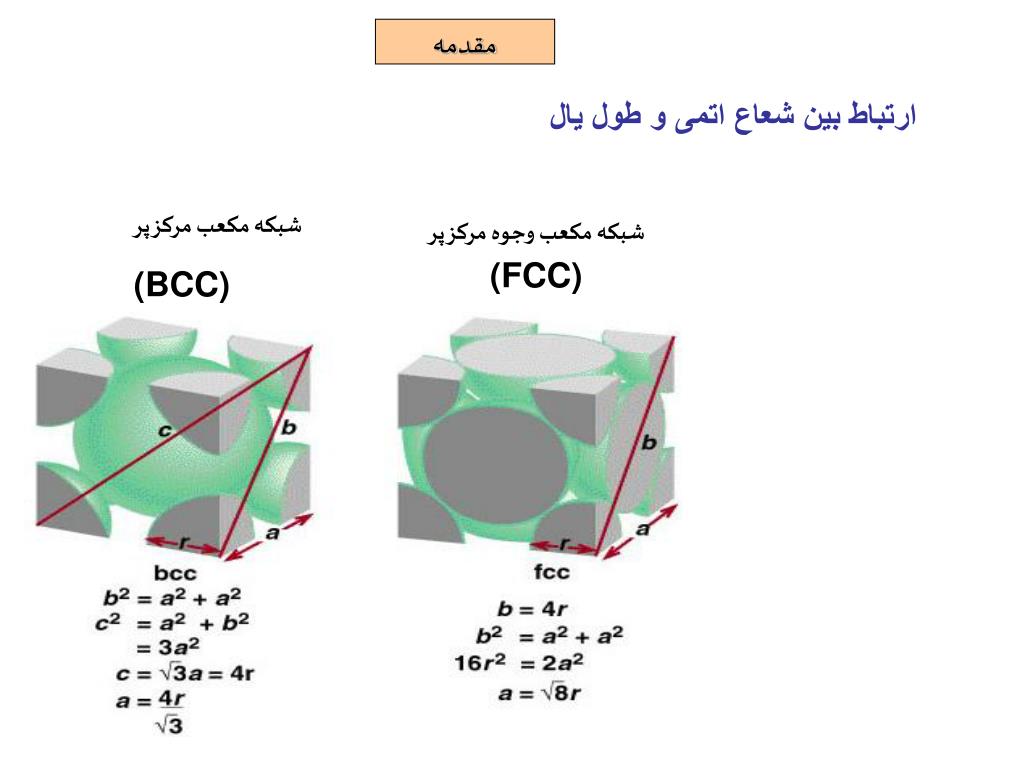

ارتباط بین شعاع اتمی و طول یال

شبکه مکعب مرکز پر

(BCC)

شبکه مکعب وجوه مرکز پر(FCC)


Unit cell

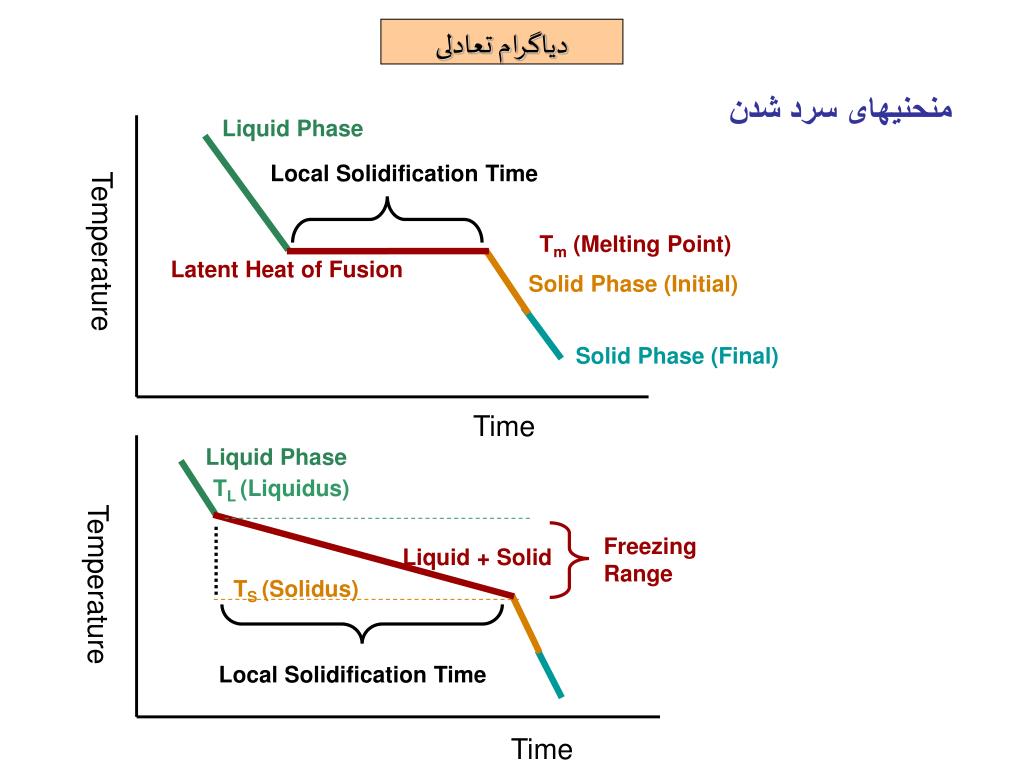

Liquid Phase

Local Solidification Time

Liquid Phase

TL (Liquidus)

Tm (Melting Point)

Latent Heat of Fusion

Freezing Range

Solid Phase (Initial)

Liquid + Solid

TS (Solidus)

Solid Phase (Final)

Local Solidification Time

دیاگرام تعادلی

منحنیهای سرد شدن

Temperature

Time

Temperature

Time


Unit cell

دیاگرام تعادلی

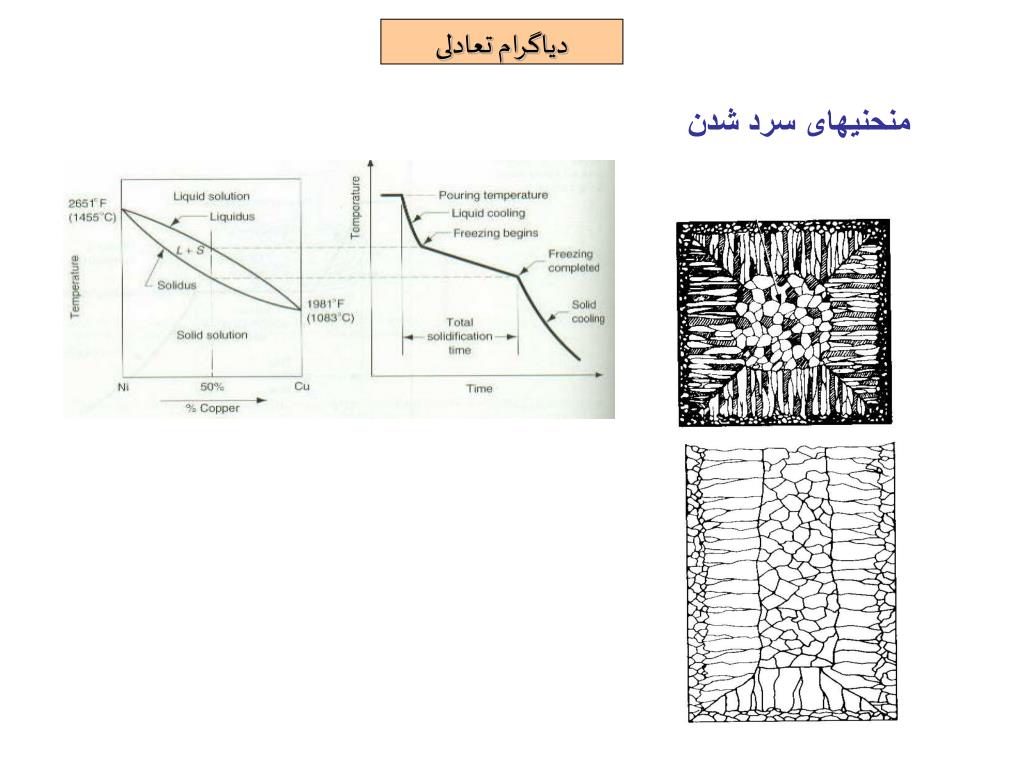

منحنیهای سرد شدن


Unit cell

دیاگرام تعادلی

منحنیهای سرد شدن


Unit cell

دیاگرام تعادلی

ریز ساختار قطعات ریختگی


Unit cell

Temperature

Temperature

دیاگرام تعادلی


Unit cell

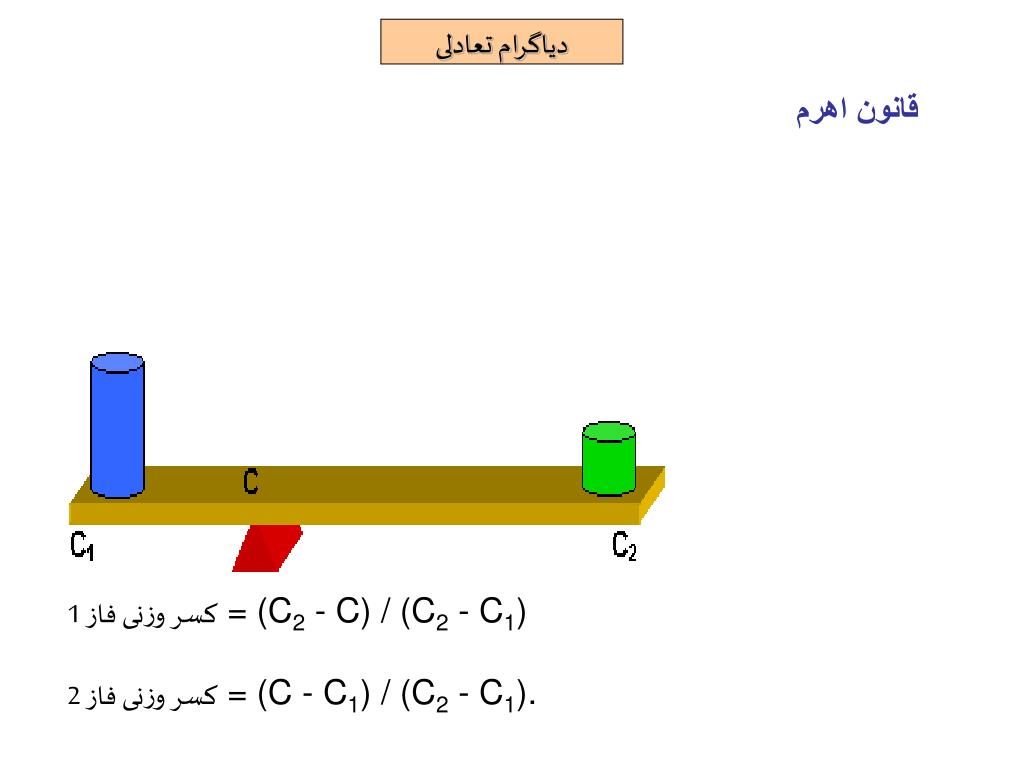

دیاگرام تعادلی

قانون اهرم

کسر وزنی فاز 1 = (C2 - C) / (C2 - C1)

کسر وزنی فاز 2 = (C - C1) / (C2 - C1).


Unit cell

Wt%

دیاگرام تعادلی

قانون اهرم


Unit cell

Wl

Ws

دیاگرام تعادلی

کاربرد دیاگرام فازی

در نقطه a اطلاعات زیر حاصل می شود

X=36%B

L2=72%B

S2=18%B


Unit cell

دیاگرام تعادلی

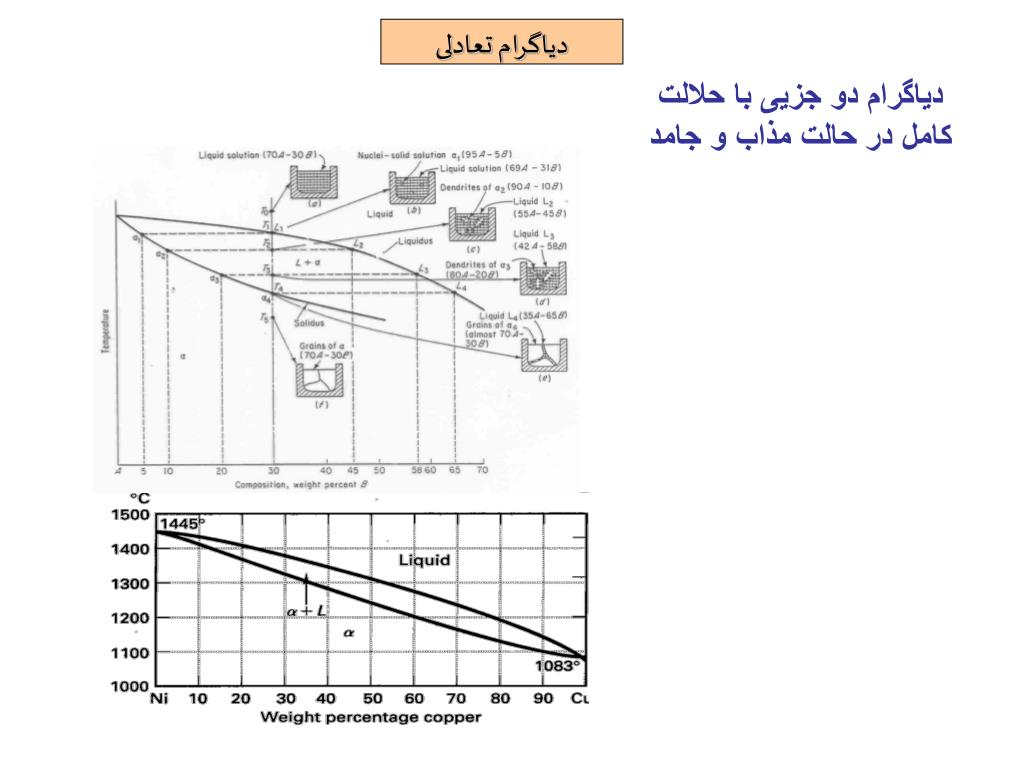

دیاگرام دو جزیی با حلالت کامل در حالت مذاب و جامد


Unit cell

liquidus

solidus

I

II

solvus

دیاگرام تعادلی

دیاگرام دو جزیی با حلالت محدود در حالت جامد (یوتکتیک)

I, IIآلیاژهای


Unit cell

دیاگرام تعادلی

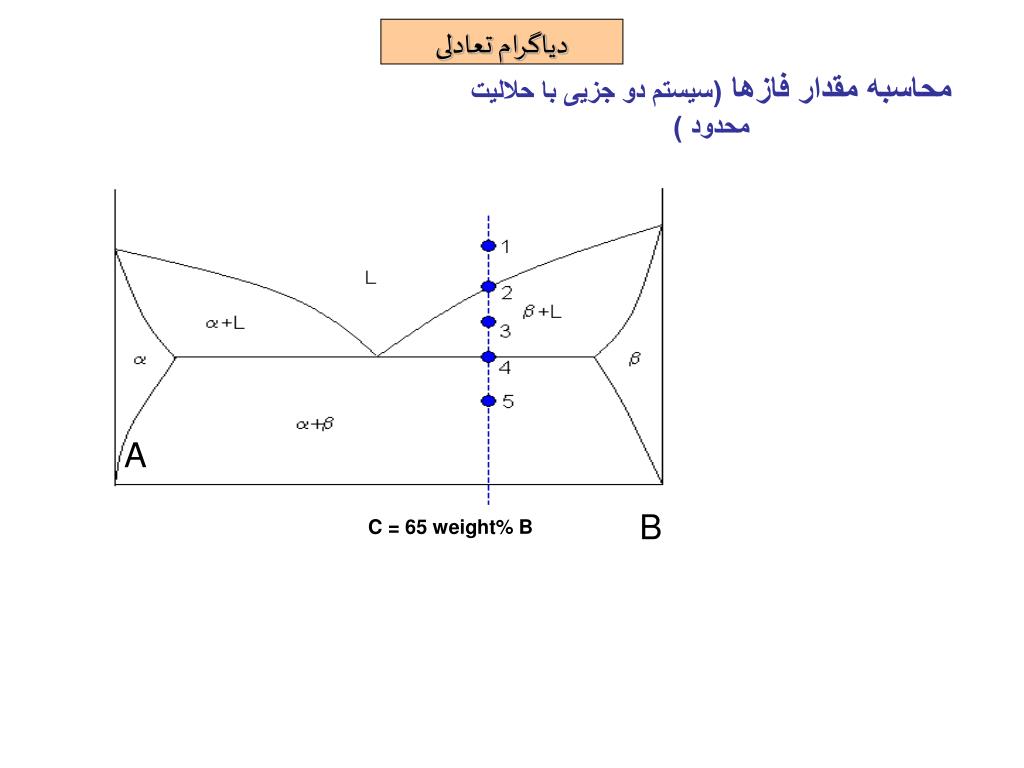

محاسبه مقدار فازها (سیستم دو جزیی با حلالیت محدود )

A

B

C = 65 weight% B


Unit cell

دیاگرام تعادلی

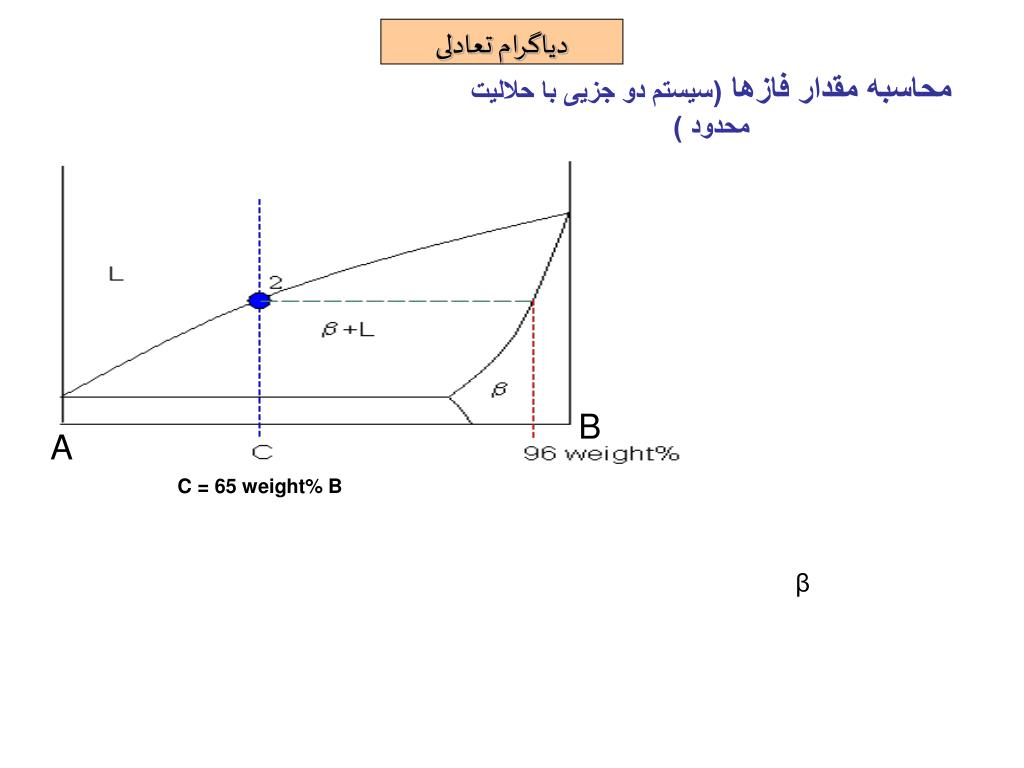

محاسبه مقدار فازها (سیستم دو جزیی با حلالیت محدود )

B

A

C = 65 weight% B

β


Unit cell

دیاگرام تعادلی

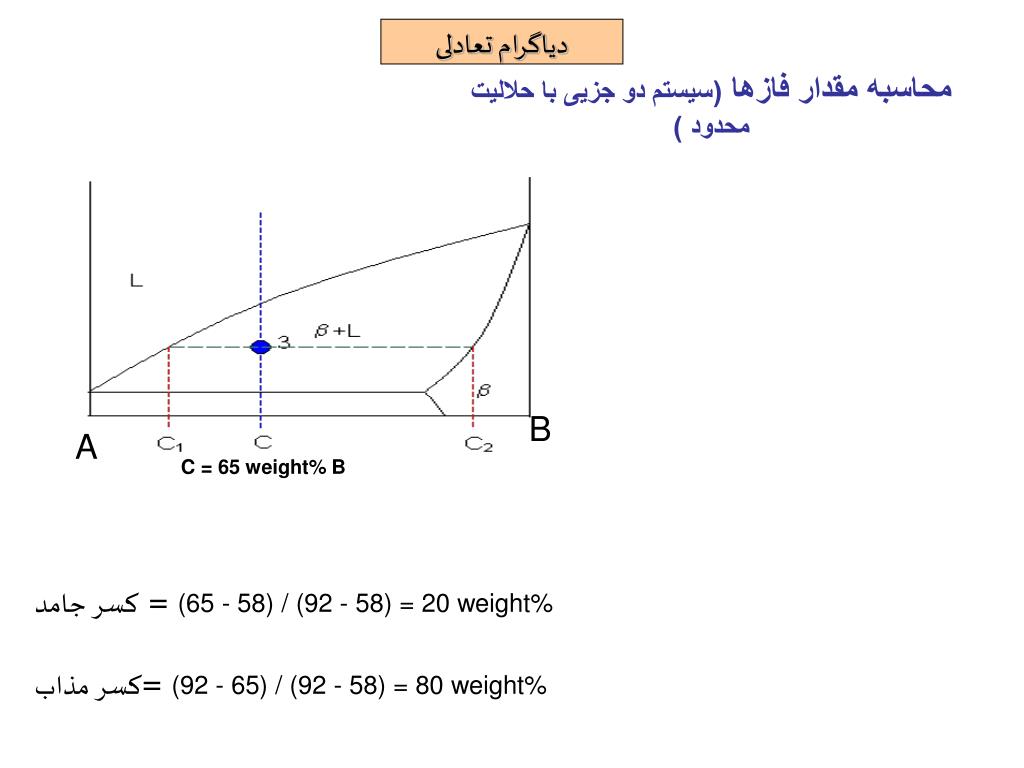

محاسبه مقدار فازها (سیستم دو جزیی با حلالیت محدود )

B

A

C = 65 weight% B

کسر جامد = (65 - 58) / (92 - 58) = 20 weight%

کسر مذاب= (92 - 65) / (92 - 58) = 80 weight%

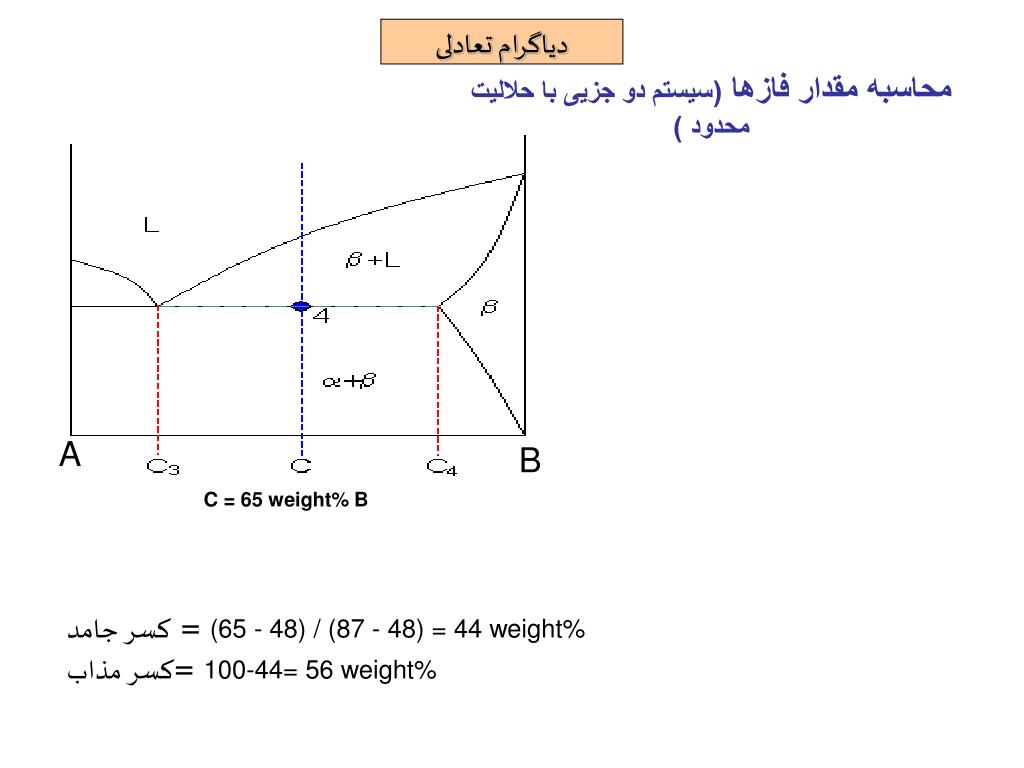

Unit cell

دیاگرام تعادلی

محاسبه مقدار فازها (سیستم دو جزیی با حلالیت محدود )

A

B

C = 65 weight% B

کسر جامد = (65 - 48) / (87 - 48) = 44 weight%

کسر مذاب= 100-44= 56 weight%


Unit cell

دیاگرام تعادلی

محاسبه مقدار فازها (سیستم دو جزیی با حلالیت محدود )

A

B

C = 65 weight% B

کسر جامد اولα = (91 - 65) / (91 - 9) = 32 weight%.

کسر جامد دومβ= (65 - 9) / (91 - 9) = 68 weight%


Unit cell

B

E

A

80

Sn

40

60

20

Pb

α+ β(lamellae)

L

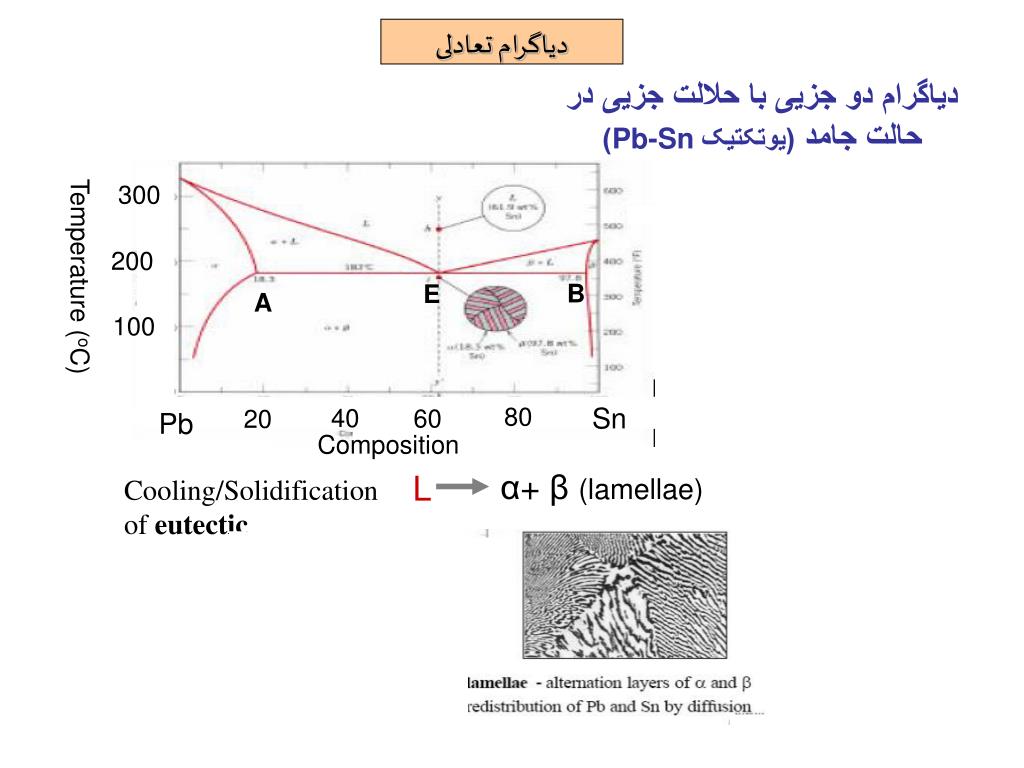

Cooling/Solidification of eutectic

دیاگرام تعادلی

دیاگرام دو جزیی با حلالت جزیی در حالت جامد (یوتکتیکPb-Sn )

Temperature (oC)

300

200

100

Composition


Unit cell

δγ + ε

Eutectoid reaction (E)

cool

cool

δ + L ε

Peritectic reaction (P)

heat

heat

دیاگرام تعادلی

دیاگرام دو جزیی با حلالت جزیی در حالت جامد (پریتکتیکCu-Zn )


Unit cell

دیاگرام تعادلی

دیاگرام دو جزیی با حلالت جزیی در حالت جامد (پریتکتیکAl-Mg )

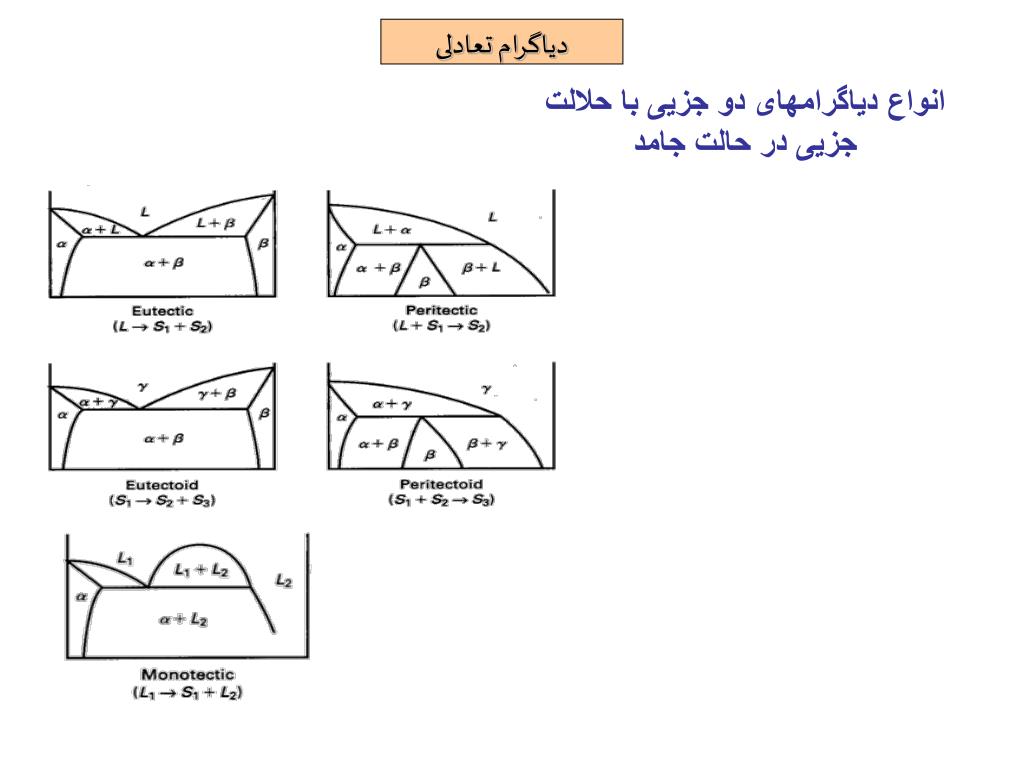

Unit cell

دیاگرام تعادلی

انواع دیاگرامهای دو جزیی با حلالت جزیی در حالت جامد


Unit cell

دیاگرام تعادلی

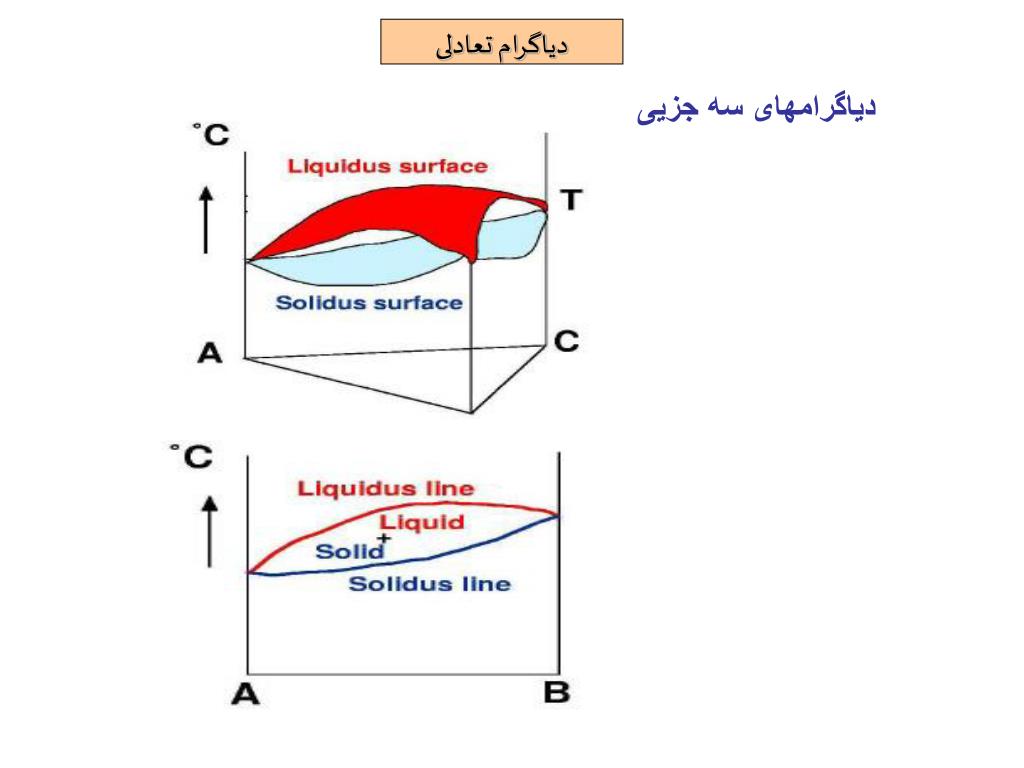

دیاگرامهای سه جزیی


Unit cell

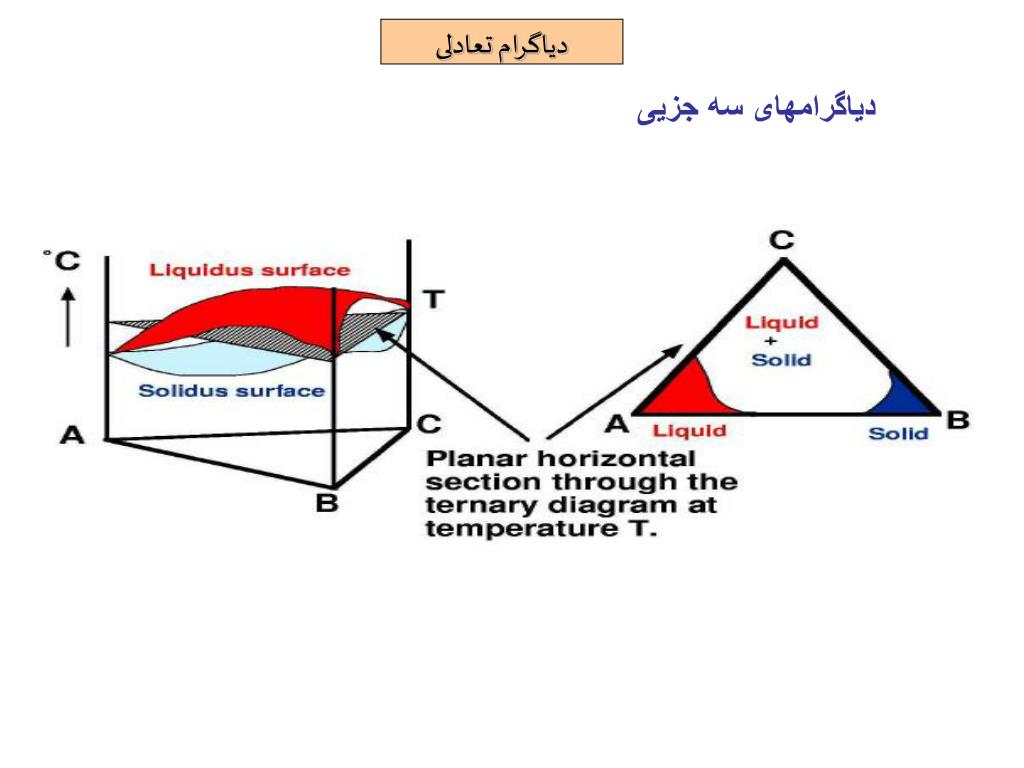

دیاگرام تعادلی

دیاگرامهای سه جزیی


Unit cell

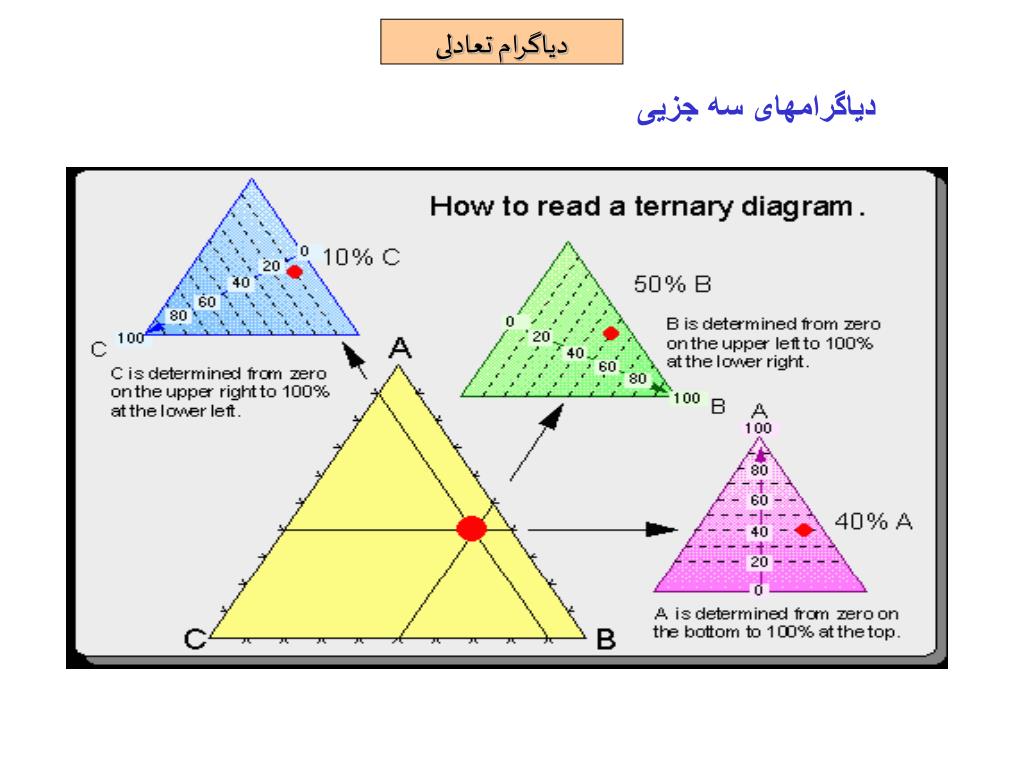

دیاگرام تعادلی

دیاگرامهای سه جزیی


Unit cell

1.   60% A | 20% B | 20% C = 100%

2.   25% A | 40% B | 35% C = 100%

3.   10% A | 70% B |

20% C = 100%

4.   0.0% A | 25% B | 75% C = 100%

دیاگرام تعادلی

دیاگرامهای سه جزیی


Unit cell

5.   ? % A | ? % B | ? % C = 100%

6.   ? % A | ? % B | ? % C = 100%

7.   ? % A | ? % B | ? % C = 100%

8.   ? % A | ? % B | ? % C = 100%

دیاگرام تعادلی

دیاگرامهای سه جزیی

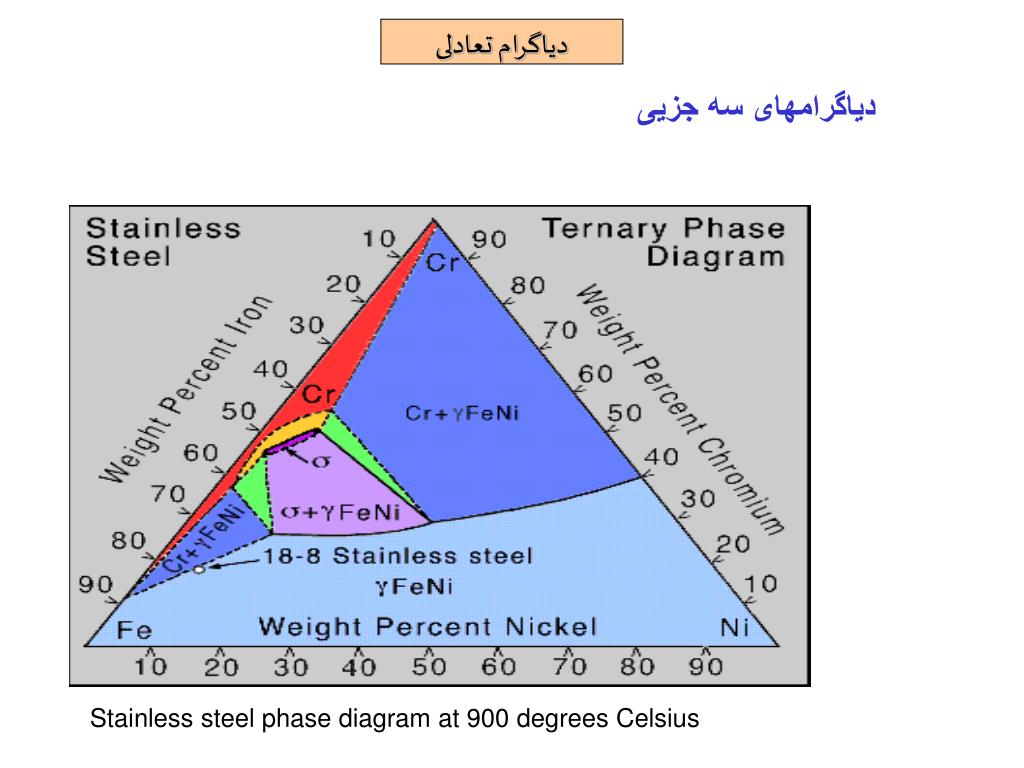

Unit cell

دیاگرام تعادلی

دیاگرامهای سه جزیی

Stainless steel phase diagram at 900 degrees Celsius


Unit cell

مواد مهندسی


Unit cell

1600

O C

O F

2800

1400

2400

1200

2000

Liquid

1000

1600

800

 + 

1200

 + Liquid

600

Liquid + Fe3C

800

400

1148o

Temperature

0

1

2

3

4

5

6

7

2.11

4.3

912o

 + 

 + Fe3C

727o

0.77

 + Fe3C

0.02

% C (by weight)

دیاگرام تعادلی

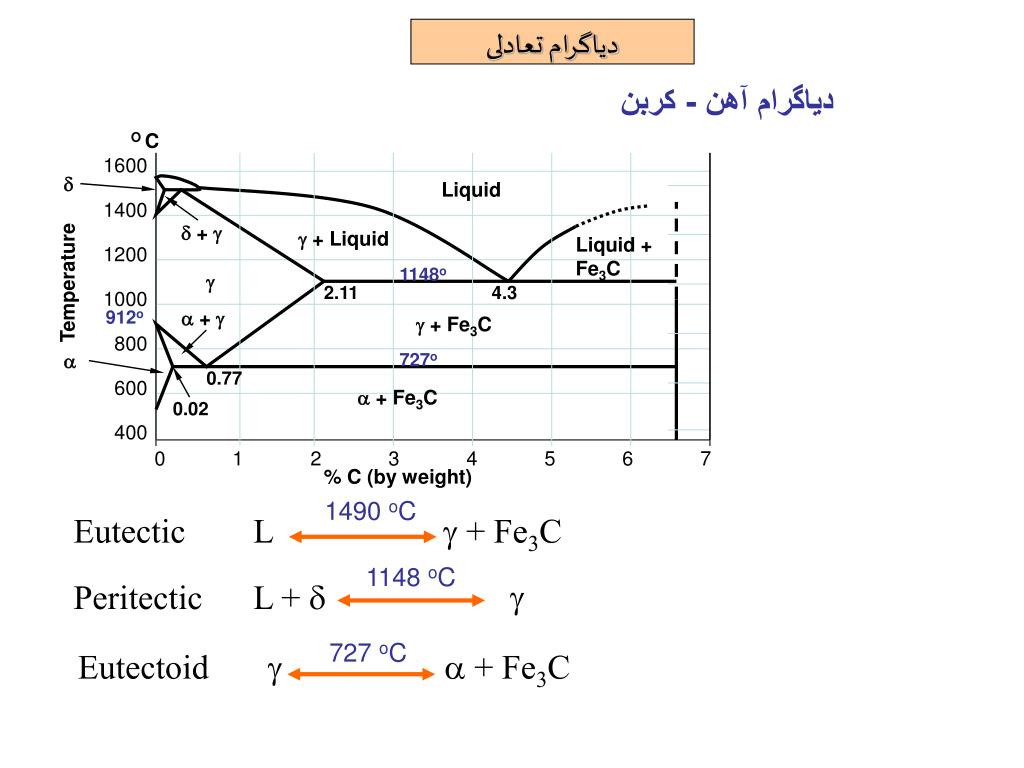

دیاگرام آهن - کربن

1490 oC

Eutectic L g + Fe3C

1148 oC

Peritectic L + d

g

727 oC

Eutectoid ga + Fe3C


Unit cell

1600

O C

O F

2800

1400

2400

1200

2000

Liquid

1000

1600

800

 + 

1200

 + Liquid

600

Liquid + Fe3C

800

400

1148o

Temperature

0

1

2

3

4

5

6

7

2.11

4.3

912o

 + 

 + Fe3C

727o

0.77

 + Fe3C

0.02

% C (by weight)

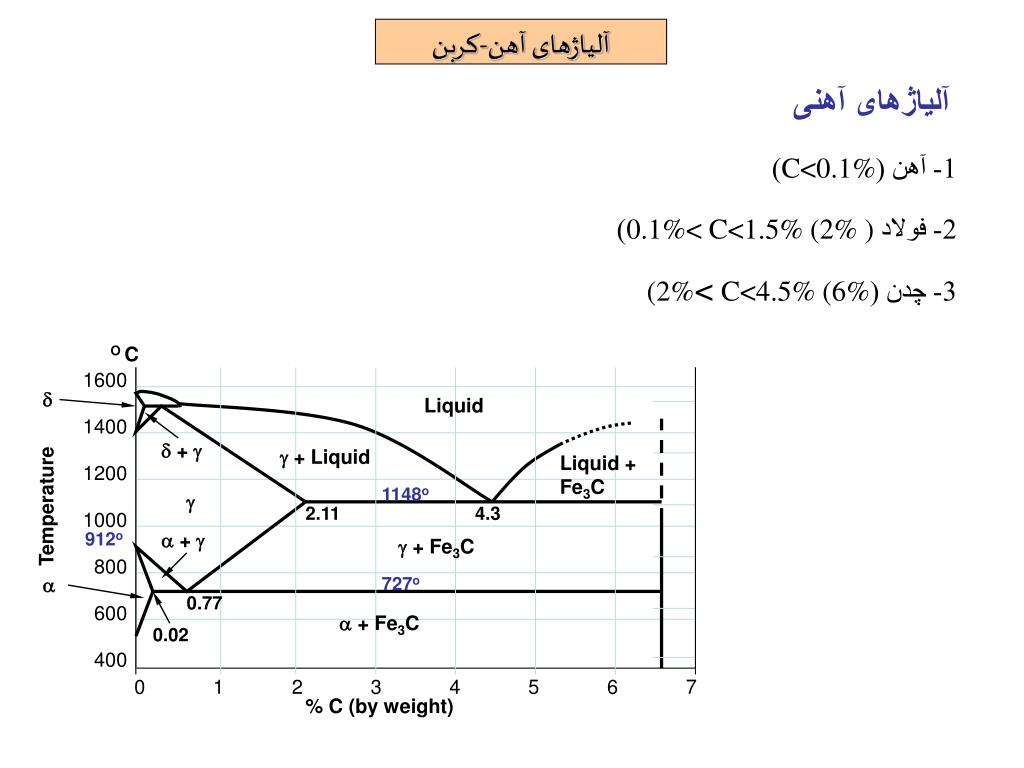

آلیاژهای آهن-کربن

آلیاژهای آهنی

1- آهن (C<0.1%)

2- فولاد )0.1%< C<1.5% (2%)

3- چدن (C<4.5% (6%(2%<


Unit cell

+

Fe3C

Cooling

Heating

  + Fe3C

 + Fe3C

آلیاژهای آهن-کربن

فولاد یوتکتوئید

 + 

Eutectoid steel

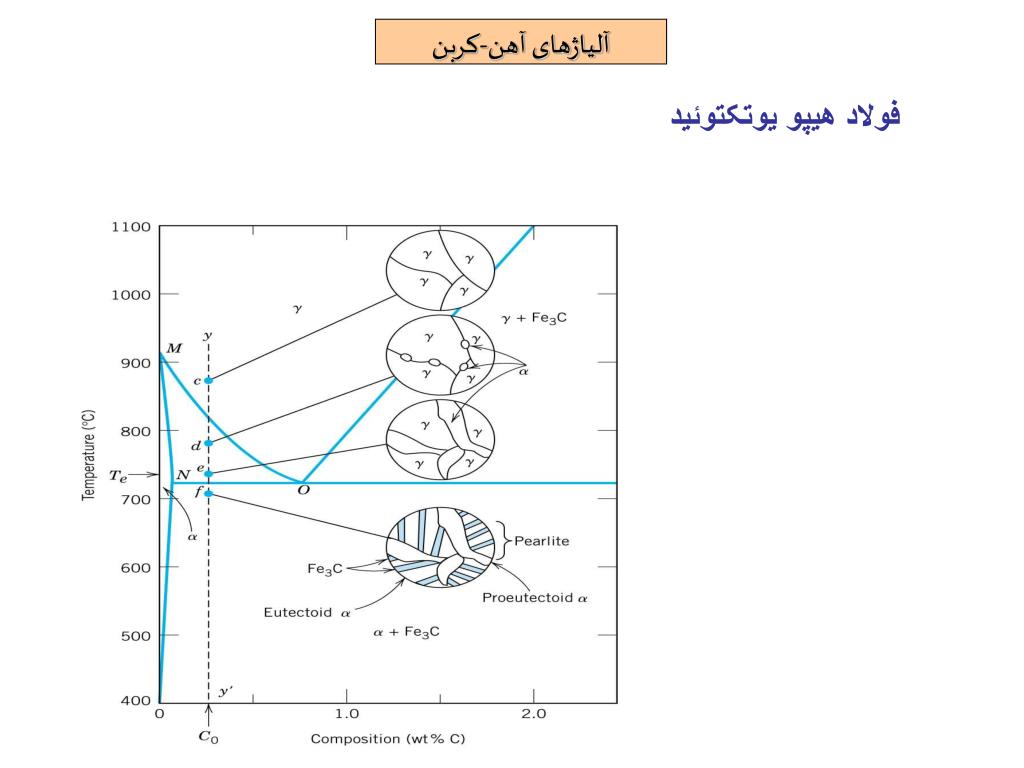

Unit cell

آلیاژهای آهن-کربن

فولاد هیپو یوتکتوئید


Unit cell

Pearlite

g

g

a

a

آلیاژهای آهن-کربن

فولاد هیپو یوتکتوئید


Unit cell

آلیاژهای آهن-کربن

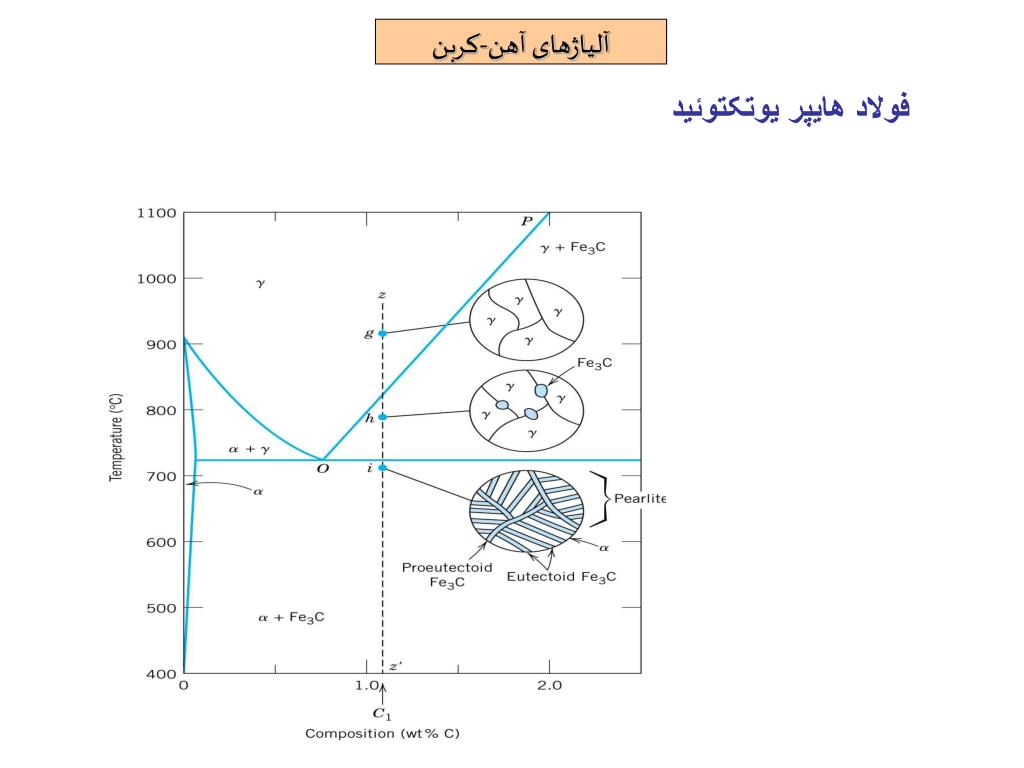

فولاد هایپر یوتکتوئید


Unit cell

Pearlite

g

Fe3C

g

Fe3C

آلیاژهای آهن-کربن

فولاد هاپیر یوتکتوئید

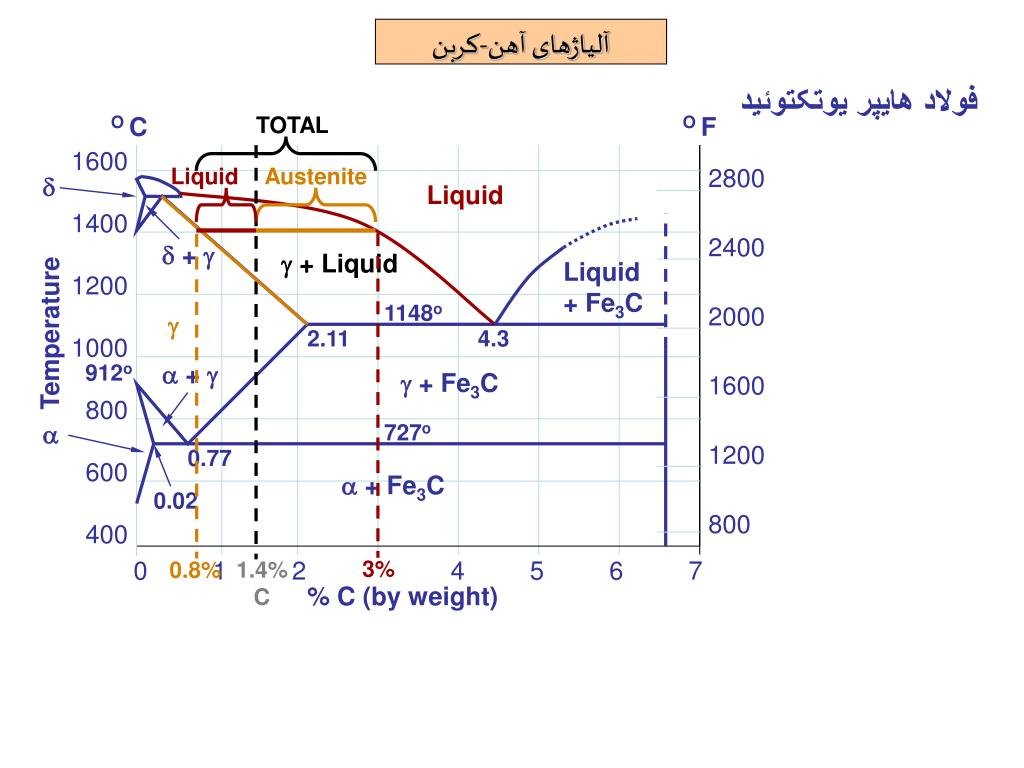

Unit cell

O C

TOTAL

O F

1600

Liquid

Austenite

2800

Liquid

1400

2400

 + 

 + Liquid

Liquid + Fe3C

1200

1148o

2000

Temperature

2.11

4.3

1000

912o

 + 

 + Fe3C

1600

800

727o

1200

0.77

600

 + Fe3C

0.02

800

0.8%

400

1.4%C

% C (by weight)

0

1

2

3%

4

5

6

7

آلیاژهای آهن-کربن

فولاد هایپر یوتکتوئید


Unit cell

آلیاژهای آهن-کربن

ساختارچدنها(استفاده از دیاگرام دو بله)

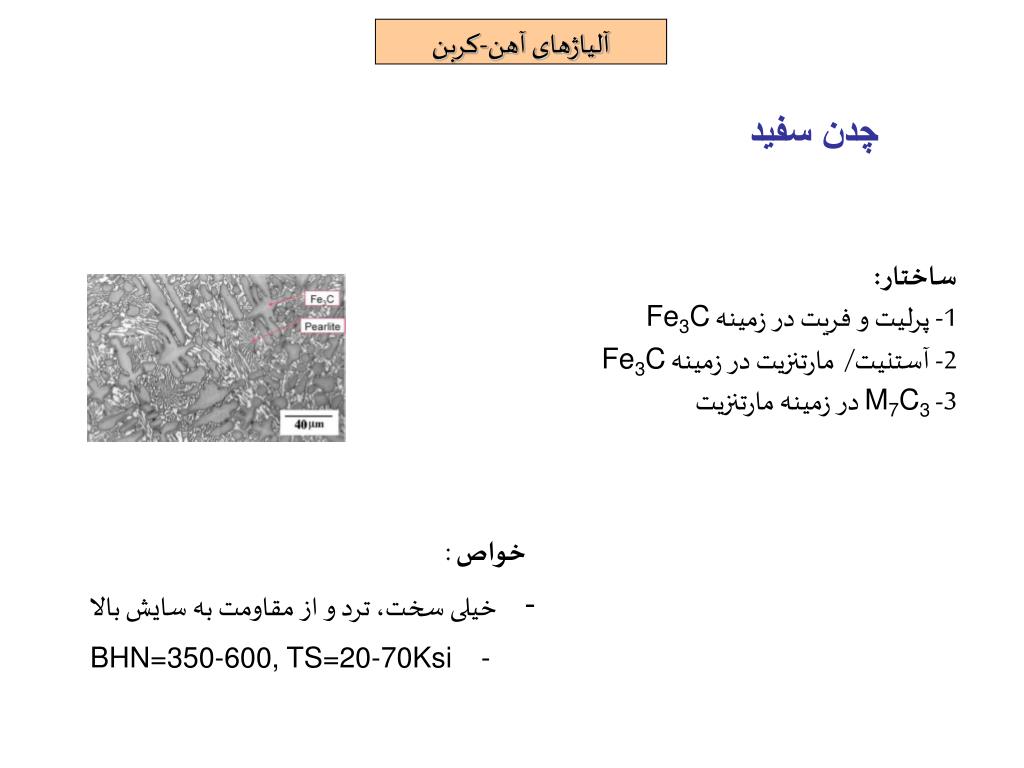

Unit cell

آلیاژهای آهن-کربن

چدن سفید

ساختار:

1- پرلیت و فریت در زمینه Fe3C

2- آستنیت/مارتنزیت در زمینه Fe3C

3- M7C3 در زمینه مارتنزیت

  • خواص :

  • خیلی سخت، ترد و از مقاومت به سایش بالا

  • BHN=350-600, TS=20-70Ksi

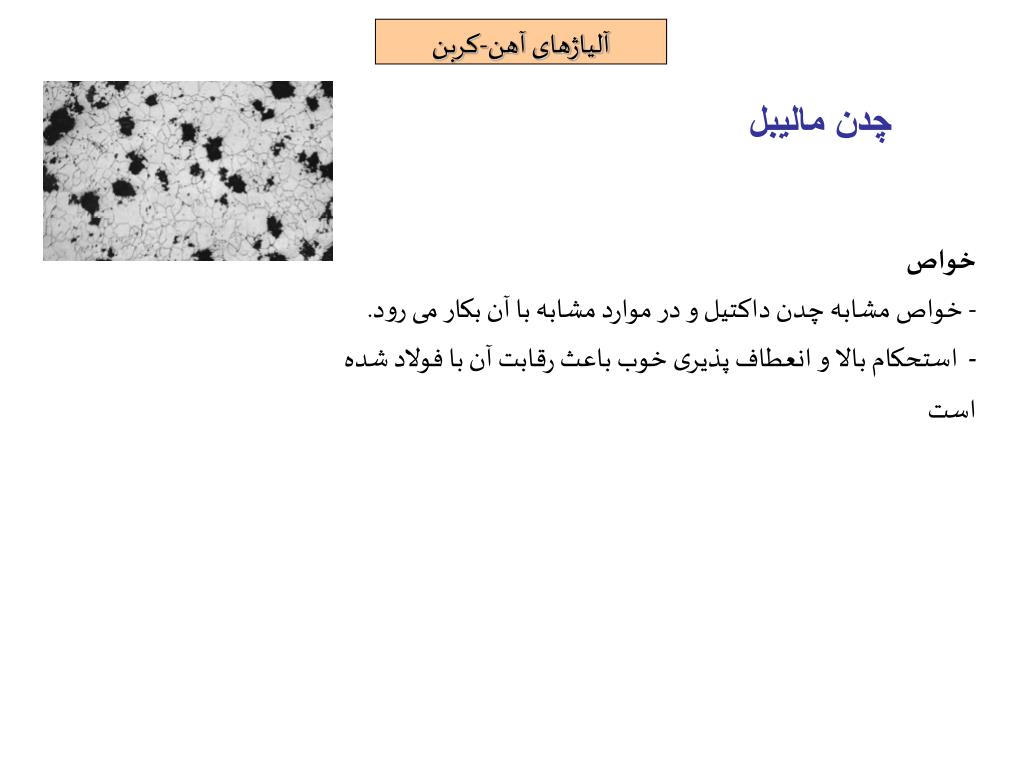

Unit cell

آلیاژهای آهن-کربن

چدن مالیبل

خواص

- خواص مشابه چدن داکتیل و در موارد مشابه با آن بکار می رود.

- استحکام بالا و انعطاف پذیری خوب باعث رقابت آن با فولاد شده است


Unit cell

آلیاژهای آهن-کربن

چدن خاکستری

ترکیب شیمیایی: 2.5-4.0%C, 1.0-3.0%Si and 0.4-1.0% Mn

  • عوامل موثر بر چدن خاکستری

  • این عوامل عبارنند از:

    • - کربن معادل

  • - سرعت سردشدن

  • - عناصر آلیاژی


  • Unit cell

    آلیاژهای آهن-کربن

    چدن خاکستری

    کربن معادل

    - کربن معادل: بیان کننده قابلیت تولید گرافیت (اندازه و مقدار لایه های گرافیت)

    - و یا مشخص کننده تاثیر عناصری نظیر کربن، سیلیسیم و فسفر به صورت یک عدد

    CE (Carbon Equivalent) =C%+1/3(Si%+ P%)


    Unit cell

    آلیاژهای آهن-کربن

    چدن خاکستری

    کلاس 30

    - حداقل استحکام 30Ksi در هر مقطع ریختگی

    - افزایش استحکام و سختی به ازائ افزایش عناصر آلیاژی


    Unit cell

    آلیاژهای آهن-کربن

    چدن خاکستری

    کاربرهای مهم چدن خاکستری

    - بلوک سیلندر موتور خودرو

    - درام ترمز، صفحات کلاچ

    - بستر ماشین الات

    - قطعات کوره، قالبهای شمشها و شیشه


    Unit cell

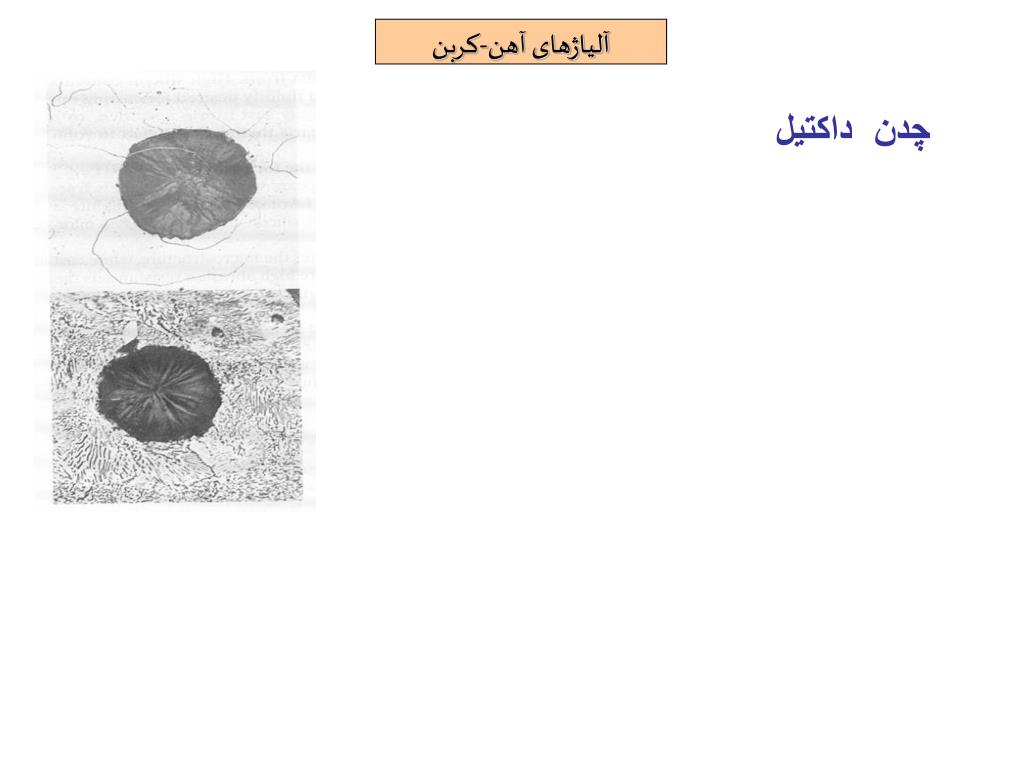

    آلیاژهای آهن-کربن

    چدن داکتیل


    Unit cell

    آلیاژهای آهن-کربن

    چدن داکتیل

    خواص مکانیکی

    Properties:

    Elongation = 2-18%

    yield strength = 40-90 ksi,

    Tensile strength =60-120 ksi


    Unit cell

    آلیاژهای غیر آهنی

    مهم ترین آلیاژهای غیر آهنی صنعتی عبارتند از :

    - آلیاژهای آلومینیم

    - آلیاژهای مس

    - آلیاژهای منیزیم

    - آلیاژهای نیکل

    - آلیاژهای تیتانیم

    آلیاژهای آلومینیم

    آلیاژهایآلومینیم به دو گروه زیر تقسیم می شوند:

    الف- آلیاژهای کار مکانیکی شده Wrought alloys1- عملیات حرارتی پذیر(سختی رسوبی)Heat treatable2- غیر قابل عملیات حرارتیNon-heat treatableب- آلیاژهای ریختگیCasting alloys


    Unit cell

    آلیاژهای غیر آهنی

    مقایسه وزن مخصوص، استحکام و استحکام ویژه برخی از آلیاژهای صنعتی :

    - آلیاژهای آلومینیم

    - آلیاژهای مس

    - آلیاژهای منیزیم

    - آلیاژهای نیکل

    - آلیاژهای تیتانیم


    Unit cell

    آلیاژهای غیر آهنی

    آلیاژهای آلومینیم


    Unit cell

    آلیاژهای غیر آهنی

    آلیاژهای آلومینیم


    Unit cell

    آلیاژهای غیر آهنی

    آلیاژهای تیتانیم


    Unit cell

    آلیاژهای غیر آهنی

    آلیاژهای تیتانیم


    Unit cell

    خواص مکانیکی فلزات

    شکل دهی مکانیکی

    ناحیه روشهای شکل دهی در حالت جامد

    necking

    ultimate

    tensile strength

    Slope=E

    Strain

    Hardening

    Yield Strength

    Fracture

    Plastic

    Region

    Stress (F/A)

    Elastic

    Region

    Strain ( )


    Unit cell

    خواص مکانیکی فلزات

    تغییر شکل مومسان

    - نابجایی یک صفحه اتمی اضافی که تحت تاثیر تنش برشی با انرژی کمی حرکت می کند


    Unit cell

    Movement of an Edge Dislocation

    خواص مکانیکی فلزات

    تئوری نابجایی


    Unit cell

    خواص مکانیکی فلزات

    دوقلویی :


    Unit cell

    خواص مکانیکی فلزات

    کار- سختی (کرنش- سختی) Work-Hardening


    Unit cell

    خواص مکانیکی فلزات

    سختی و سختی سنجی

    سختی:

    مقاومت در برابر فروروی، خراشیدگی و یا مقاومت در برابر تغییر شکل موضعی (فلزات)

    روشهای سختی سنجی:

    برنیل (اندازه گیری قطر اثر)Brinell Number Hardness


    Unit cell

    خواص مکانیکی فلزات

    روشهای سختی سنجی

    ویکرز(اندازه گیری قطر اثر) Vickers NumberHardness

    - فرورونده یک هرم مربع القاعده با زاویهØ=136o

    - نیروی اعمالی1-120Kg


    Unit cell

    خواص مکانیکی فلزات

    روشهای سختی سنجی

    راکول(اندازه گیری عمق اثر) Rockvell Number Hardness

    - فرورونده یک مخروط الماسه برای روشهای C, A و یک گوی فولادی به قطر D=1/16’’

    - نیروی اعمالی به ترتیب 150Kg, 100, 60 برای روشهای C,B, A


    Unit cell

    خواص مکانیکی فلزات

    روشهای سختی سنجی

    نوپ(اندازه گیری عمق اثر) Knoop Number Hardness

    - فرورونده یک مخروط الماسه کوچک برای اندازه گیری نمونه های نازک


    Unit cell

    خواص مکانیکی فلزات

    روشهای سختی سنجی


    Unit cell

    Brittle

    Ductile

    Stress

    Strain

    خواص مکانیکی فلزات

    انرژی شکست

    1- رفتار فلزات در آزمایش کشش:

    - نرم

    - تردد


    Unit cell

    خواص مکانیکی فلزات

    آزمایش ضربه

    Izod test

    Charpy test


    Unit cell

    Ductile

    Behavior

    Charpy Toughness (Jol)

    Brittle

    Behavior

    Transition

    Temperature (DBTT)

    Temperature (°C)

    خواص مکانیکی فلزات

    آزمایش ضربه

    رفتار فلزات در آزمایش ضربه:


    Unit cell

    خواص مکانیکی فلزات

    آزمایشضربه


    Unit cell

    انجماد و ریزساختار

    ΔG = ΔGv + ΔGs

    4/3 ΔHfл r3 + 4σslлr2 =0


    Unit cell

    73

    انجماد و ریزساختار

    Homogeneous nucleation

    • ΔG= 0 در شرایط بحرانی


    Unit cell

    انجماد و ریزساختار


    Unit cell

    انجماد و ریزساختار

    Undercooling

    ΔTsc

    r*


    Unit cell

    انجماد و ریزساختار


    Unit cell

    انجماد و ریزساختار

    رشد صفحه ای:

    • گرمای نهان از فصل مشترک از طریق جامد دفع می شود


    Unit cell

    انجماد و ریزساختار

    دندریتی(شاخه ای):


    Unit cell

    انجماد و ریزساختار


    Unit cell

    انجماد و ریزساختار

    • Development of the ingot structure of a casting during solidification:

    • Nucleation begins

    • the chill zone forms

    • preferred growth produces the columnar zone3,

    • additional nucleation creates the equiaxed zone


    Unit cell

    مستحکم کردن فلزات

    1- تشکیل محلول جامد

    - اتم غربیه معمولا در شبکه عنصر اصلی به دو صورت جای می گیرد:

    الف - محلول جامد بین نشینی


    Unit cell

    مستحکم کردن فلزات

    ب- محلول جامد جانشینی


    Unit cell

    مستحکم کردن فلزات

    2- مستحکم شدن استحاله ای

    الف- ریز کردن دانه ها


    Unit cell

    Ferrite

    Austenite

    Delta ferrite

    سرد کردن آهسته

    امکان استحاله نفوذی

    Austenite

    Ferrite + Pearlite

    مستحکم کردن فلزات

    - تغییر حالت تعادلی

    آرایش تعادلی اتمهای آهن در فولاد


    Unit cell

    سرد کردن سریع

    عدم امکان استحاله نفوذی

    Austenite

    Martensite

    مستحکم کردن فلزات

    ب- تغییر حالت غیر تعادلی


    Unit cell

    مستحکم کردن فلزات

    3- مستحکم شدن مکانیکی


    Unit cell

    مستحکم کردن فلزات

    4- مستحکم شدن رسوبی


  • Login
