  1. Tipkovnica (c) S.Šutalo i D.Grundler, 2005.

  2. Tipkovnica • Tipkovnica (engl. keyboard) je ulazni uređaj namijenjen unosu teksta u računalo. • Jedan je od najrasprostranjenijih ulaznih uređaja. (c) S.Šutalo i D.Grundler, 2005.

  3. Vrste tipkovnica • S obzirom na tehnologiju izrade i namjenu postoje različite vrste tipkovnica. • Danas su najrasprostranjenije tipkovnice sa 101 ili 102 tipke i tipkovnice namijenjene uporabi uz operacijski sustav Windows. (c) S.Šutalo i D.Grundler, 2005.

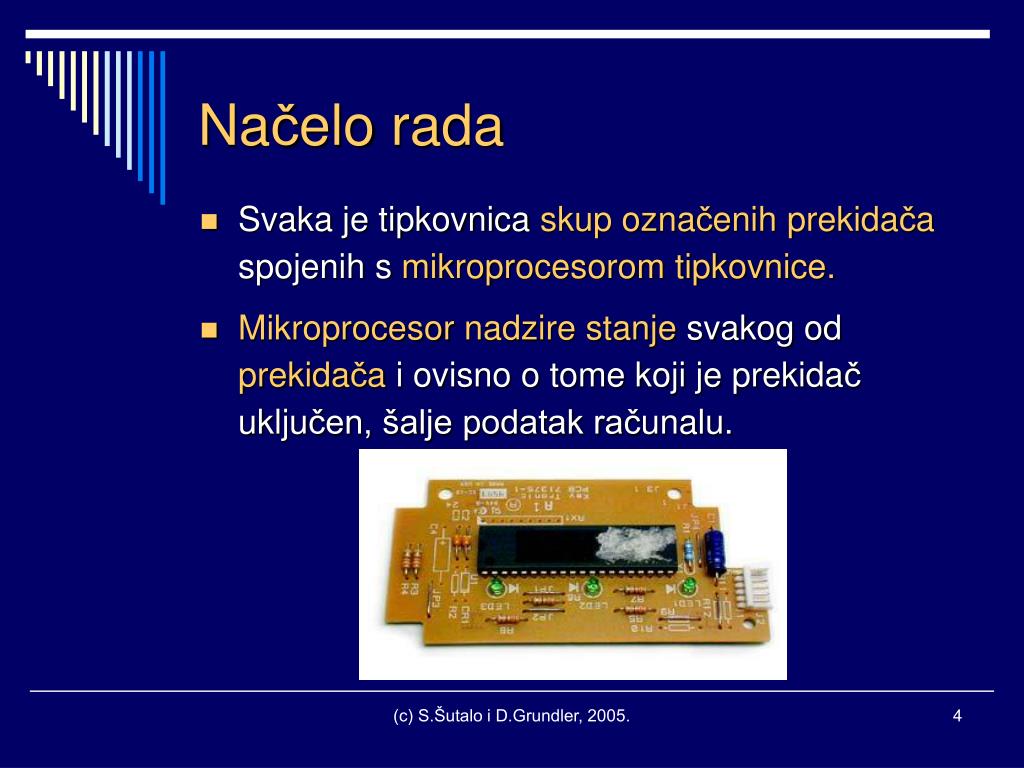

  4. Načelo rada • Svaka je tipkovnica skup označenih prekidača spojenih s mikroprocesorom tipkovnice. • Mikroprocesornadzire stanje svakog od prekidača i ovisno o tome koji je prekidač uključen, šalje podatak računalu. (c) S.Šutalo i D.Grundler, 2005.

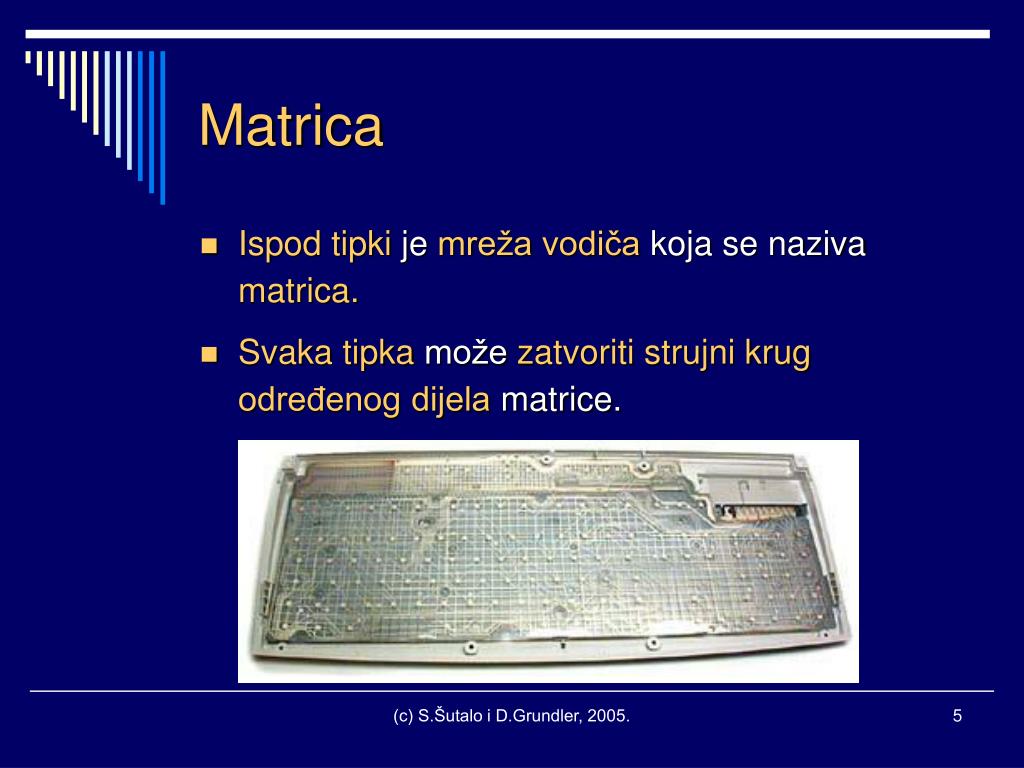

  5. Matrica • Ispod tipkije mreža vodiča koja se naziva matrica. • Svaka tipka može zatvoriti strujni krug određenog dijela matrice. (c) S.Šutalo i D.Grundler, 2005.

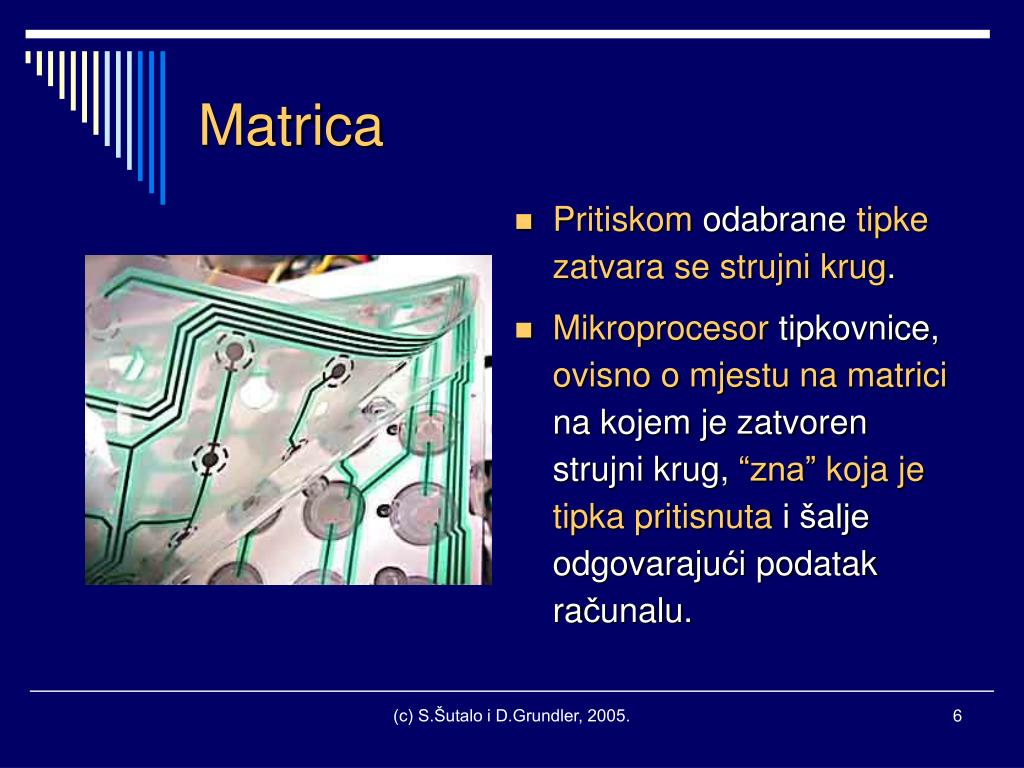

  6. Matrica • Pritiskom odabrane tipkezatvara se strujni krug. • Mikroprocesor tipkovnice, ovisno o mjestu na matrici na kojem je zatvoren strujni krug, “zna”koja je tipka pritisnuta i šalje odgovarajući podatak računalu. (c) S.Šutalo i D.Grundler, 2005.

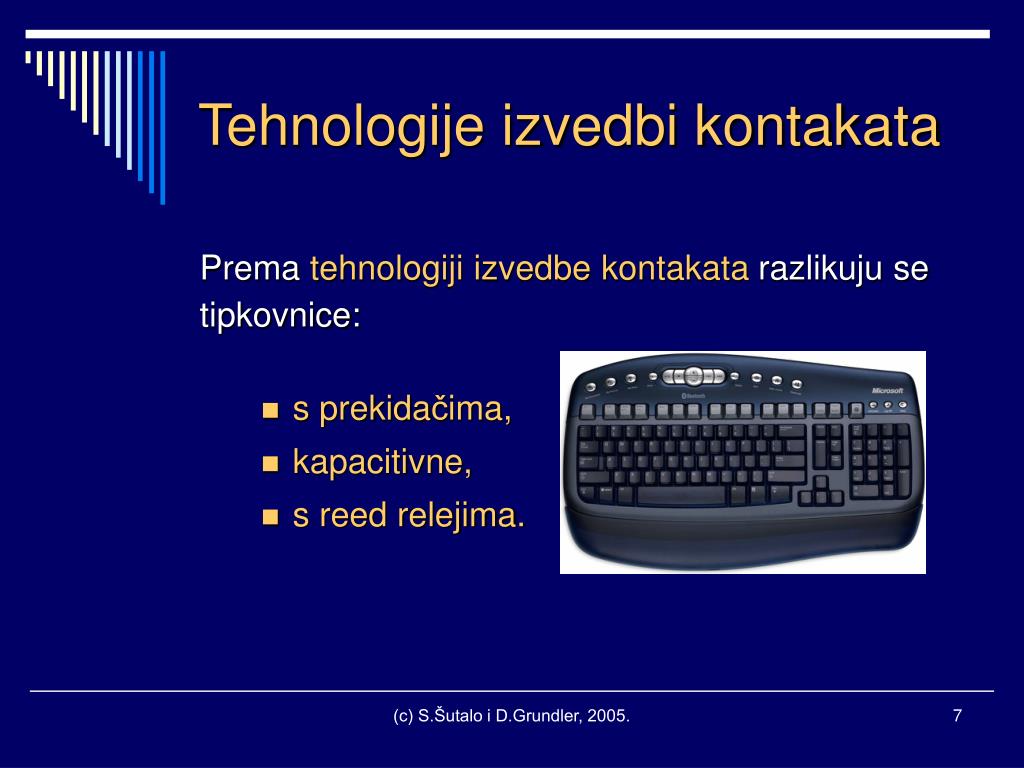

  7. Tehnologije izvedbi kontakata Prema tehnologiji izvedbe kontakata razlikuju se tipkovnice: • s prekidačima, • kapacitivne, • s reed relejima. (c) S.Šutalo i D.Grundler, 2005.

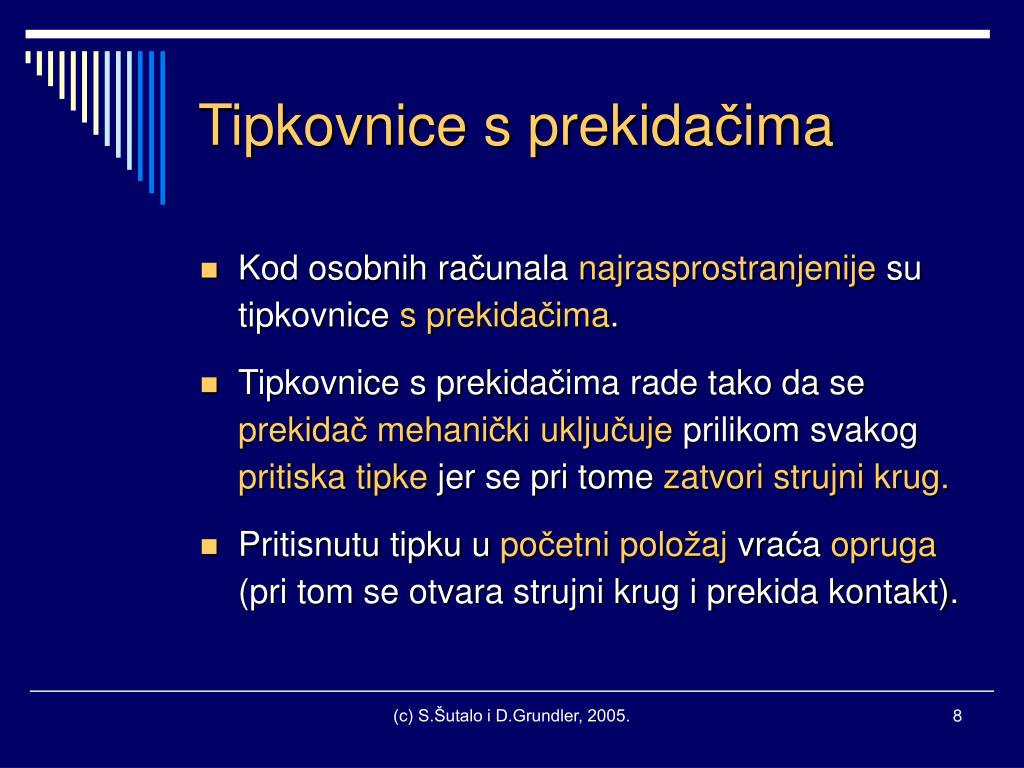

  8. Tipkovnices prekidačima • Kod osobnih računala najrasprostranjenije su tipkovnice s prekidačima. • Tipkovnice s prekidačima rade tako da se prekidač mehanički uključuje prilikom svakog pritiska tipke jer se pri tome zatvori strujni krug. • Pritisnutu tipku u početni položaj vraća opruga (pri tom se otvara strujni krug i prekida kontakt). (c) S.Šutalo i D.Grundler, 2005.

  9. Tipkovnices prekidačima Postoji više vrsta tipkovnica s prekidačima: • tipkovnice s oprugama, • tipkovnice s gumenim kupolama, • tipkovnice s membranom (danas najčešće u uporabi). (c) S.Šutalo i D.Grundler, 2005.

  10. Tipkovnica s oprugom • Svaka od tipki ima vlastito plastično kućište s metalnim kontaktom. • Tipka se u početni položaj vraća pomoćuopruge. (c) S.Šutalo i D.Grundler, 2005.

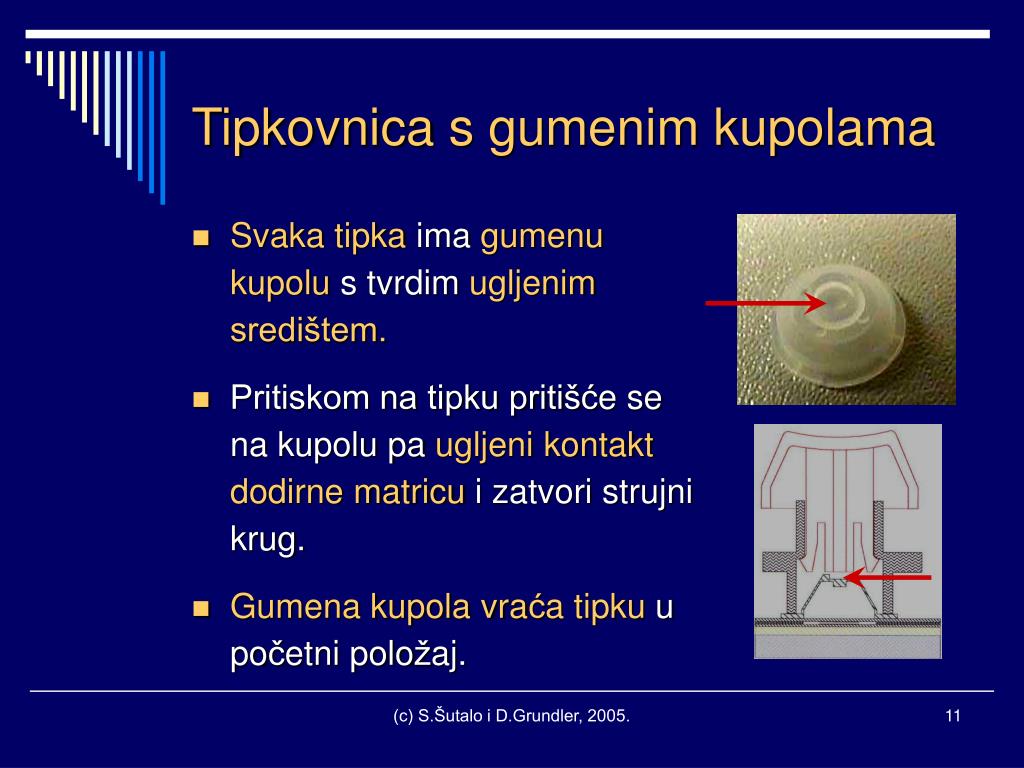

  11. Tipkovnica s gumenim kupolama • Svaka tipka ima gumenu kupolu s tvrdim ugljenim središtem. • Pritiskom na tipku pritišće se na kupolu pa ugljeni kontakt dodirne matricu i zatvori strujni krug. • Gumena kupola vraća tipku u početni položaj. (c) S.Šutalo i D.Grundler, 2005.

  12. Tipkovnica s membranom • Ova je tipkovnica nalik prethodno opisanoj, samo što kupole tipki nisu odvojene nego su dio zajedničke gumene plohe (membrane). (c) S.Šutalo i D.Grundler, 2005.

  13. Tipkovnice s membranom • I kod tih tipkovnica pritiskom na tipku pritišće se na kupolu, pa ugljeni kontakt dodiruje matricu tipki i zatvara strujni krug. Gumena kupola vraća tipku u početni položaj. (c) S.Šutalo i D.Grundler, 2005.

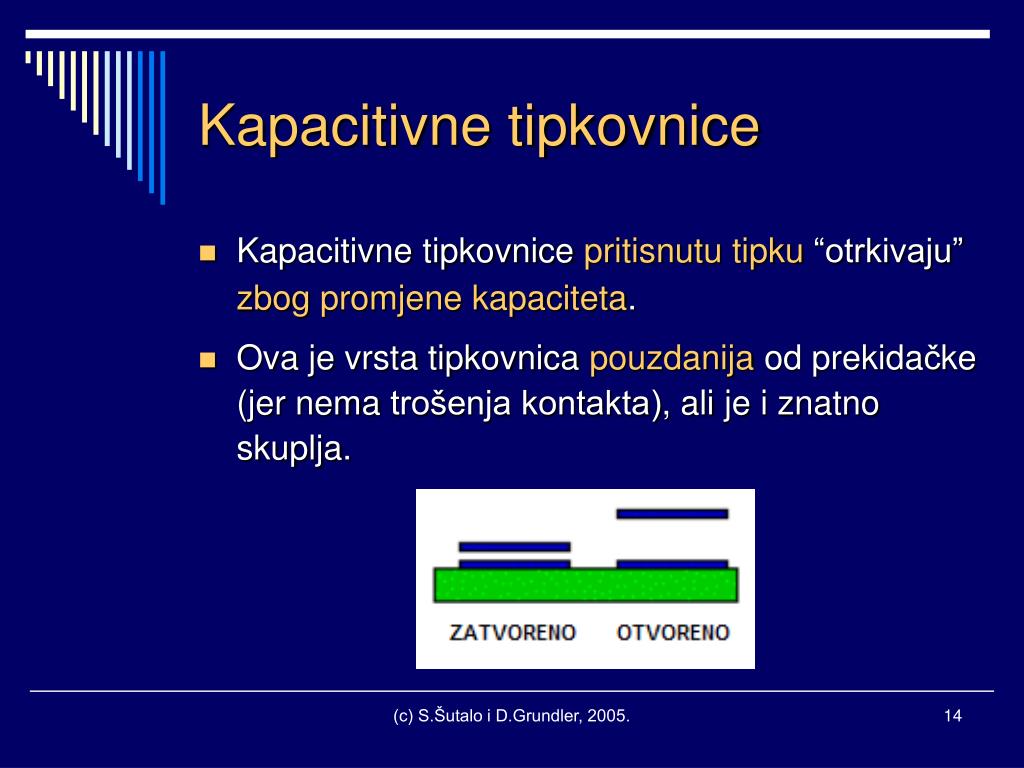

  14. Kapacitivne tipkovnice • Kapacitivne tipkovnicepritisnutu tipku “otrkivaju” zbogpromjene kapaciteta. • Ova je vrsta tipkovnica pouzdanija od prekidačke (jer nema trošenja kontakta),ali je i znatno skuplja. (c) S.Šutalo i D.Grundler, 2005.

  15. Kapacitivne tipkovnice • Kod kapacitivne tipkovnice svaka je tipka sastavljena od dvije pločice. • Gornja je pločica pokretna, a donja nepokretna. • Promjenom razmaka mijenja se kapacitet. • Kada se pločice zbog pritiska tipkepribliže, sklopovlje tipkovnice “otkriva”promjenu kapaciteta i šalje odgovarajući podatak računalu. (c) S.Šutalo i D.Grundler, 2005.

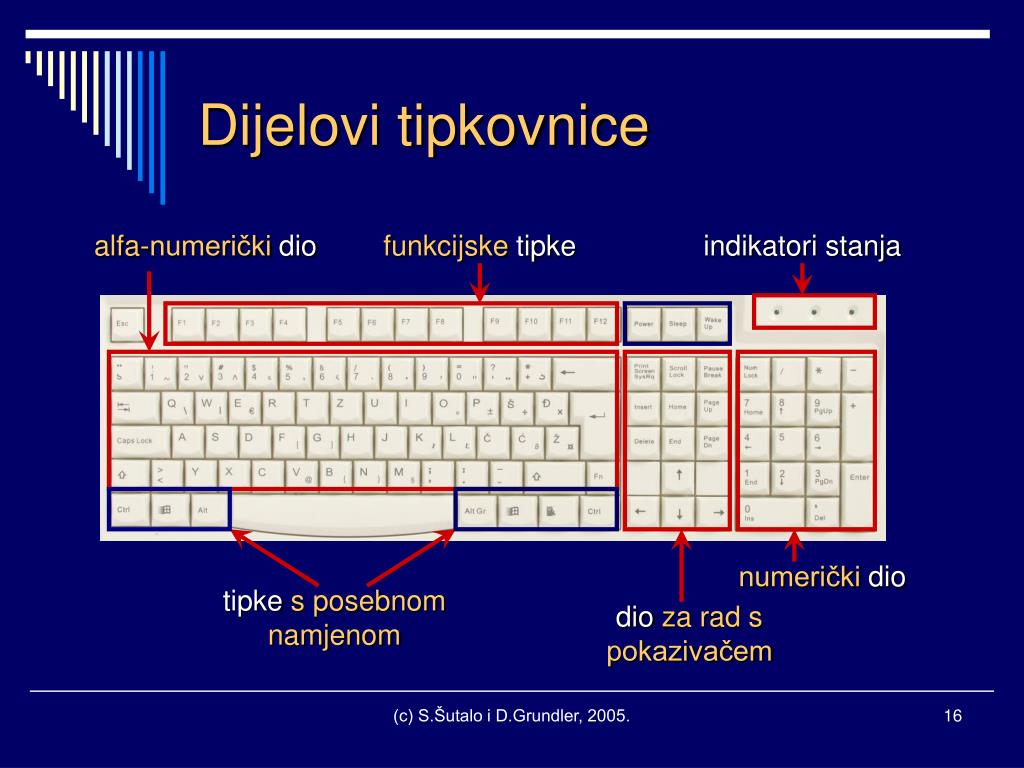

  16. Dijelovi tipkovnice alfa-numerički dio funkcijske tipke indikatori stanja numerički dio tipke s posebnom namjenom dio za rad s pokazivačem (c) S.Šutalo i D.Grundler, 2005.

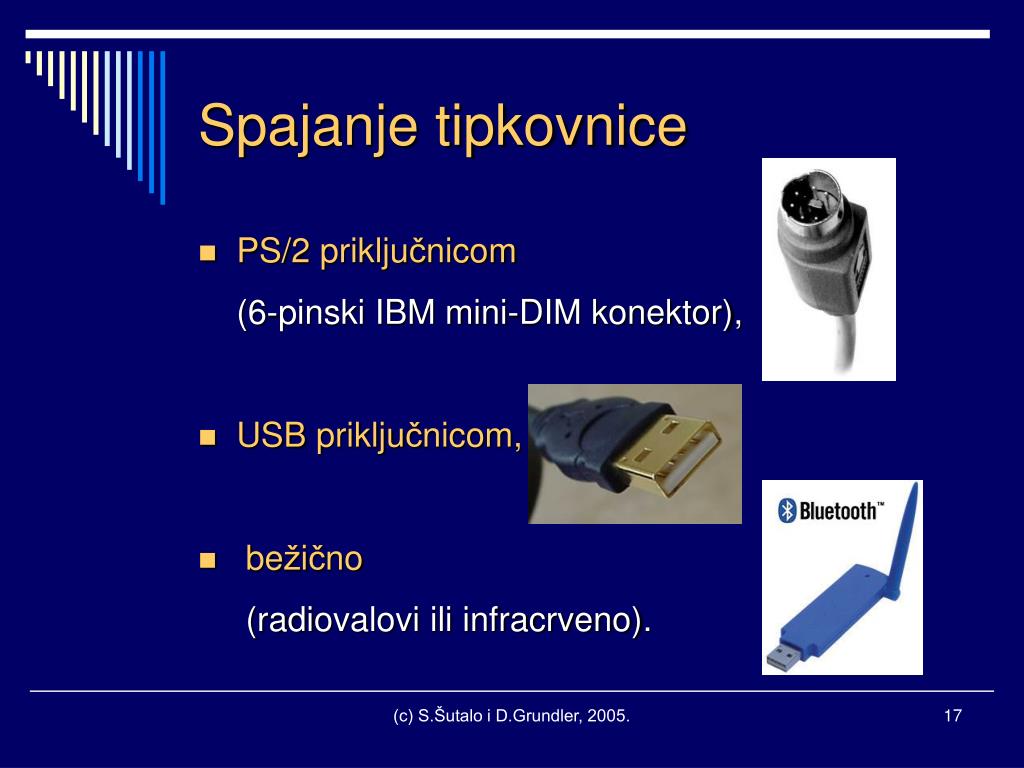

  17. Spajanje tipkovnice • PS/2 priključnicom (6-pinski IBM mini-DIM konektor), • USB priključnicom, • bežično (radiovalovi ili infracrveno). (c) S.Šutalo i D.Grundler, 2005.

  18. Bežične tipkovnice • Ova vrsta tipkovnica komunicira s računalom pomoću primopredajnika. • Jedan je primopredajnik u tipkovnici, a drugi u uređaju koji se priključi na računalo (obično na PS/2 ili USB priključnicu). (c) S.Šutalo i D.Grundler, 2005.

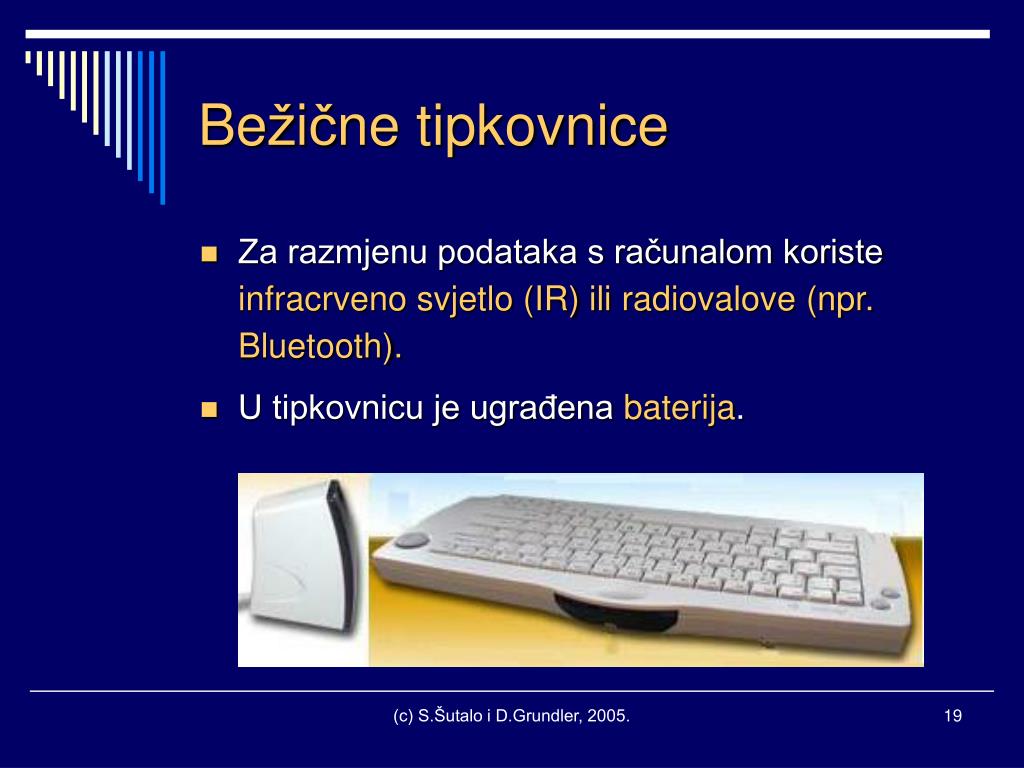

  19. Bežične tipkovnice • Za razmjenu podataka s računalom koriste infracrveno svjetlo (IR) iliradiovalove (npr. Bluetooth). • U tipkovnicu je ugrađena baterija. (c) S.Šutalo i D.Grundler, 2005.

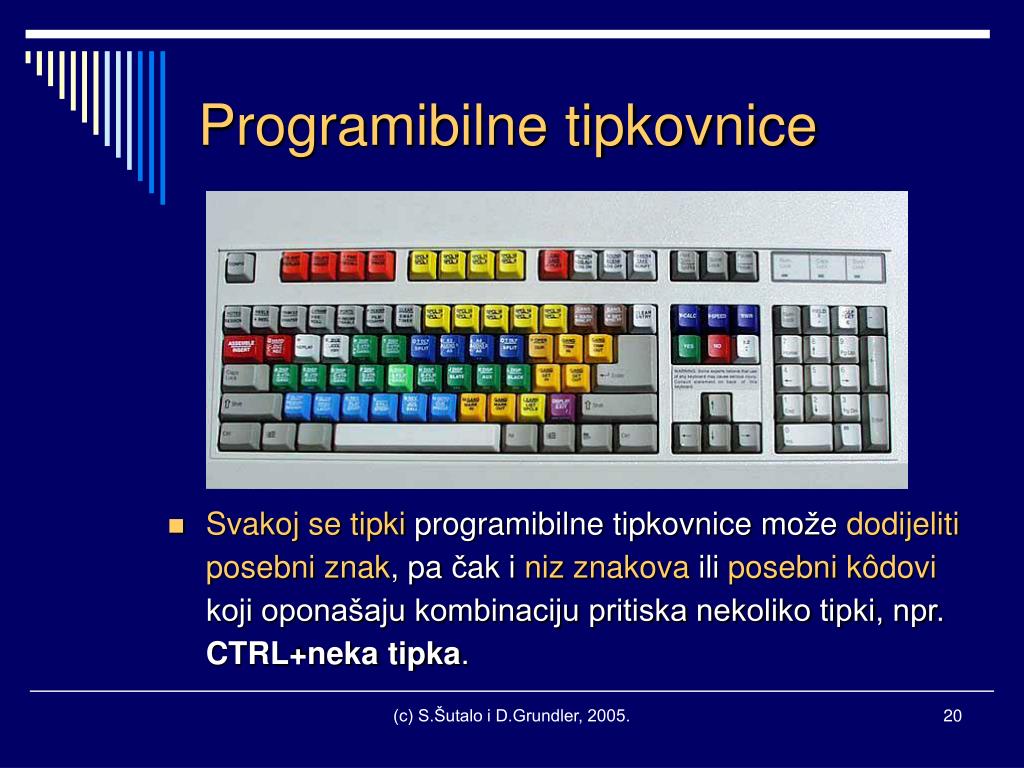

  20. Programibilne tipkovnice • Svakoj se tipki programibilne tipkovnice može dodijeliti posebni znak, pa čak i niz znakova ili posebni kôdovi koji oponašaju kombinaciju pritiska nekoliko tipki, npr. CTRL+neka tipka. (c) S.Šutalo i D.Grundler, 2005.

  21. Ergonomske tipkovnice • Olakšavaju rad i umanjuju opasnost od povreda. • Najčešće izvedbe su: • jednodijelna valnogoblika (engl. wave), • tipkovnica koja se može rastaviti na dva dijela. (c) S.Šutalo i D.Grundler, 2005.

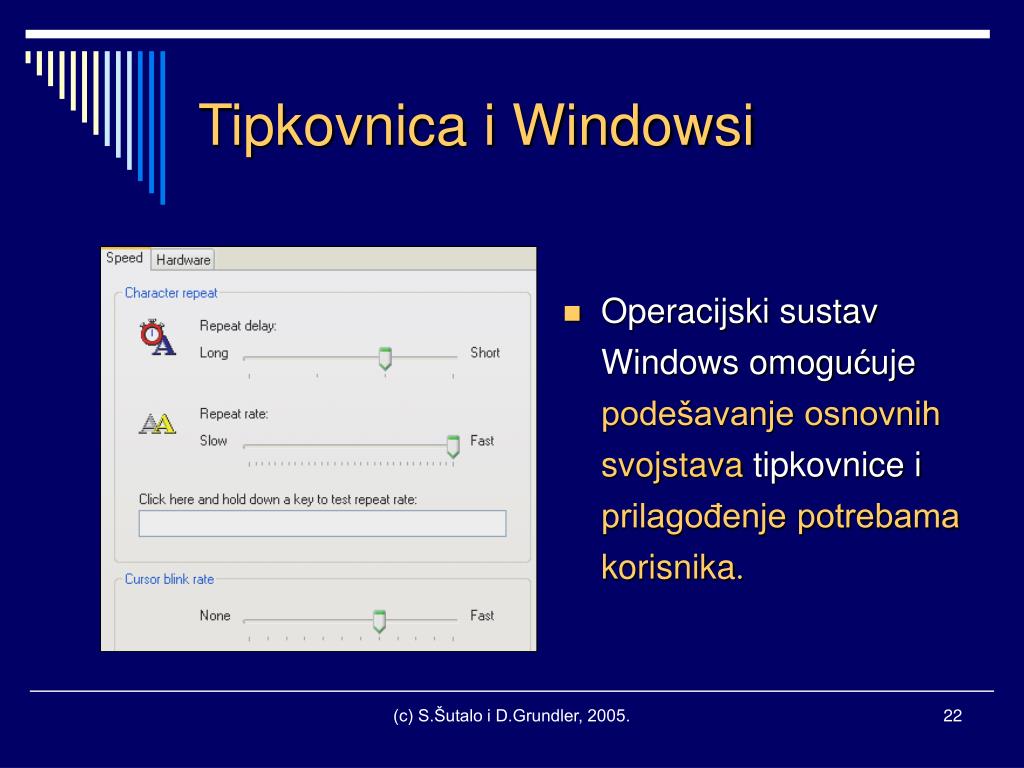

  22. Tipkovnica i Windowsi • Operacijski sustav Windows omogućuje podešavanje osnovnih svojstava tipkovnice i prilagođenje potrebama korisnika. (c) S.Šutalo i D.Grundler, 2005.
