Gr ficos fonte excel para engenheiros l a g mez 2009 ajuda do excel 2010

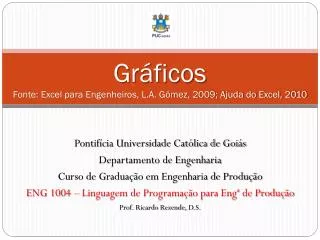

GráficosFonte: Excel para Engenheiros, L.A. Gómez, 2009; Ajuda do Excel, 2010

Pontifícia Universidade Católica de Goiás

Departamento de Engenharia

Curso de Graduação em Engenharia de Produção

ENG 1004 – Linguagem de Programação para Engª de Produção

Prof. Ricardo Rezende, D.S.


Apresenta o

Apresentação

  • O Excel tem incorporado um grande nº de gráficos e ainda fornece a opção de inclusão de gráficos personalizados

  • Os gráficos constituem uma ferramenta muito poderosa para análise de dados, sejam estes obtidos de forma experimental ou por meio de cálculos

  • Há possibilidade de se construir gráficos de forma rápida e fácil; entretanto, a custo de certa inflexibilidade, mas na maioria das vezes, é a forma mais rápida de visualizar os dados

  • O estilo de cada gráfico, sua criação e modificação, a inclusão de mais de uma série de dados e até mesmo a geração de curvas de tendências (aula posterior) constituem-se nossos objetivos


Estilos de gr ficos

Estilos de gráficos

  • A escolha do estilo de gráfico está longe de ser arbitrária

  • Inúmeros fatores devem ser considerados: relevância da representação, clareza de representação, tradição gráfica na disciplina que analisará o gráfico, etc.

  • Os principais tipos de gráficos do Excel são:


Gr ficos de colunas

Gráficos de colunas

  • São úteis para mostrar dados alterados durante um período de tempo ou ilustrar comparações entre itens; as categorias são geralmente organizadas ao longo do eixo horizontal, e os valores ao longo do eixo vertical


Gr ficos de linhas

Gráficos de linhas

  • Podem exibir dados contínuos ao longo do tempo, definidos em relação a uma escala comum e são, portanto, ideais para mostrar tendências em dados a intervalos iguais; categorias são distribuídas no eixo horizontal, e valores no eixo vertical


Gr ficos de pizza

Gráficos de pizza

  • Mostram o tamanho de itens em uma série de dados, proporcional à soma dos itens; os pontos de dados em um gráfico de pizza são exibidos como uma porcentagem da pizza inteira


Gr ficos de barras

Gráficos de barras

  • Ilustram comparações entre itens individuais; são gráficos similares ao tipo coluna, mas com os valores variando na horizontal


Gr ficos de rea

Gráficos de área

  • Enfatizam a magnitude da mudança no decorrer do tempo e podem ser usados para chamar atenção para o valor total ao longo de uma tendência. Por exemplo, os dados que representam o lucro no decorrer do tempo (ênfase no lucro total)


Gr ficos de dispers o x y

Gráficos de dispersão X-Y

  • Mostram as relações entre os valores numéricos em várias sequências de dados ou plotam dois grupos de números como uma sequência de coordenadas XY; são os mais utilizados na área de Engenharia


Gr ficos de a es

Gráficos de ações

  • Usados mais frequentemente para ilustrar a flutuação de preços de ações; por exemplo, para criar um simples gráfico de ações de alta-baixa-fechamento, deve-se organizar seus dados com Alta, Baixa e Fechamento inseridos como títulos de colunas, nessa ordem


Gr ficos de superf cie

Gráficos de superfície

  • É útil quando você deseja encontrar combinações vantajosas entre dois conjuntos de dados; exemplo: em um mapa topográfico, cores e padrões indicam áreas que estão no mesmo intervalo de valores; as categorias e as séries de dados são valores numéricos


Gr ficos de rosca

Gráficos de rosca

  • Como um gráfico de pizza, um gráfico de rosca exibe a relação das partes com um todo, mas ele pode conter mais de uma série de dados; sua leitura não é muito simples e os dados precisam estar na mesma planilha


Gr ficos de rosca1

Gráficos de rosca

http://www1.folha.uol.com.br/poder/1005489-divisao-do-para-e-rejeitada-por-58-dos-eleitores-diz-datafolha.shtml

Acessado em 12/11/2011


Gr ficos de bolhas

Gráficos de bolhas

  • Podem ser plotados em um gráfico de bolhas os dados que estão organizados em colunas em uma planilha de tal forma que valores de X sejam listados na primeira coluna, enquanto valores de Y correspondentes e valores de tamanho de bolha estejam listados em colunas adjacentes


Gr ficos de radar

Gráficos de radar

  • Gráficos de radar comparam os valores agregados de várias séries de dados, isto é, permitem observar a evolução de diversas variáveis simultaneamente


Criando gr ficos simples

Criando gráficos simples

  • Suponha que os dados a seguir representem a relação causa/efeito do experimento de medição da deformação de uma mola à medida que é aplicada uma força nela:


Criando gr ficos simples1

Criando gráficos simples

  • A forma mais intuitiva de criar um gráfico é selecionando os dados a serem plotados, incluindo os cabeçalhos; depois clique em inserir e dispersão; selecione a 2ª opção de gráfico


Criando gr ficos simples2

Criando gráficos simples

  • A tela deve ficar parecida com a figura abaixo


Modificando o gr fico

Modificando o gráfico

  • Todos os elementos dos gráficos são objetos que podem ser configurados facilmente para se adequarem ao gráfico e às nossas necessidades

  • As Ferramentas de Gráfico apresentam 3 maneiras para se personalizar um gráfico selecionado:

    • Menu Design

    • Menu Layout

    • Menu Formatar

  • Podem ser acessadas diretamente em suas respectivas abas ou posicionando-se o cursor do mouse sobre o gráfico e clicando-se com o botão direito


Menu design

Menu Design

  • Um importante ícone deste menu é Alterar Tipo de Gráfico: permite alterar o modelo do gráfico selecionado, dentro de certos limites


Menu design1

Menu Design

  • Outro ícone deste menu é Selecionar Dados: permite adicionar, editar e remover os dados que estão sendo mostrados no gráfico; alternativamente, a orientação dos dados em linhas ou colunas pode ser alterada


Menu design2

Menu Design

  • É interessante saber utilizar a opção Editar: uma nova janela aparece indicando o endereço dos dados – nome da série e valores de X e de Y


Menu layout

Menu Layout

  • Permite definir: títulos, eixos, linhas de grade, legenda e rótulos dos dados; você consegue deixar o gráfico assim?


Menu formatar

Menu Formatar

  • Como opções principais, este menu permite alterar:

    • Estilos de forma

    • Estilos de WordArt

    • Organizar

    • Tamanho do gráfico

  • A construção de gráficos envolve conhecimentos técnicos e criatividade; a evolução na qualidade acompanha a experiência com o uso dos recursos disponíveis

  • Sobre o gráfico que estamos trabalhando, exercite sua criatividade para personalizá-lo com o menu Formatar, conforme sua perspectiva pessoal


Gr fico com mais de uma s rie de dados

Gráfico com mais de uma série de dados

  • Consideremos agora o caso de comparação entre duas molas: uma 2ª mola foi submetida ao mesmo experimento anterior, conforme os dados ao lado

  • Digite a nova série de dados e repita os passos anteriores: selecione todos os dados (incluindo cabeçalhos), clique em Inserir, Dispersão e selecione a 2ª opção de gráfico


Gr fico com mais de uma s rie de dados1

Gráfico com mais de uma série de dados

  • Automaticamente, o gráfico deverá ser visualizado assim:


Gr fico com mais de uma s rie de dados2

Gráfico com mais de uma série de dados

  • Usando um pouco de criatividade...


Eixos secund rios aplica o

Eixos secundários - aplicação

  • A monitoração de carga e vibração de um gerador de PCH foi acompanhada de hora em hora com o objetivo de observar se existia correlação entre essas variáveis; os dados e respectivo gráfico pode ser observado abaixo


Eixos secund rios aplica o1

Eixos secundários - aplicação

  • Observa-se que as ordens de magnitude das variáveis são diferentes e não é possível notar, num mesmo gráfico, a carga e a vibração; deve-se então utilizar o eixo secundário

Clique na série Vibração[mm] e depois no botão direito do mouse, como ao lado


Eixos secund rios aplica o2

Eixos secundários - aplicação

  • A janela Formatar Série de Dados é apresentada

  • Em Opções de Série selecione Plotar Série no Eixo Secundário e Clique em Fechar


Eixos secund rios aplica o3

Eixos secundários - aplicação

  • Pelo gráfico abaixo pode-se observar uma possível relação causa/efeito entre carga e vibração
