Pertemuan 03 dan 04 keseimbangan

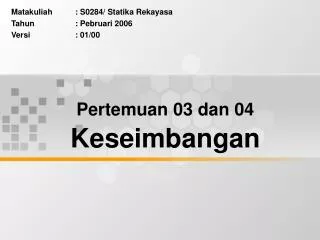

Matakuliah: S0284/ Statika Rekayasa

Tahun: Pebruari 2006

Versi: 01/00

Pertemuan 03 dan 04 Keseimbangan


Learning outcomes

Learning Outcomes

Pada akhir pertemuan ini, diharapkan

mahasiswa akan mampu :

  • Mahasiswa dapat memperhitungkan kesetimbangan susunan konstruksi dalam bidang datar dan dalam ruang (C3)


Outline materi

Outline Materi

  • Perluasan kesetimbangan konstruksi dengan gaya luar yang bekerja pada bidang datar


Hukum kesetimbangan

Hukum kesetimbangan.

1. Hukum Newton I

Sejumlah gaya dikatakan setim-bang apabila resultante dari gaya-gaya tersebut = 0.

2. Hukum Newton III

Setiap gaya akan tentu ada gaya yang sebenarnya (gaya reaksi) yang besarnya sama tetapi arah-nya berlawanan tanda.


Kesetimbangan

Kesetimbangan

Gaya dikatakan setimbang apabila X= 0; Y= 0; M= 0 (pada sistem salib sumbu). Jadi syarat utama suatu struktur/konstruksi dikatakan stabil (persamaan kesetimbangan) jika:

  • H = 0

  • V = 0 K = 0

  • M = 0


Aksi muatan beban

Aksi(Muatan/beban)

Gaya-gaya pada/dari bangunan terdiri dari:

  • Gaya dalam = gaya dari dalam bangunan itu sendiri.

  • Gaya-gaya luar, dipengaruhi:

    Menurut sifatnya muatan dibagi:

    • Muatan mati = benda yang statis ditempat itu.

    • Muatan hidup = muatan/ benda yang bergerak, contoh: manusia, mobil.

    • Muatan khusus = angin/ gempa (beban dimanis) dan salju.


Aksi muatan beban1

Aksi(Muatan/beban)

  • Menurut titik tangkap

    • Terpusat............satuannya: kg, ton, gr, dll.

    • Terbagi= rata, teratur, tidak teratur,..............satuannya: kg/m, ton/m, kg/cm, ton/cm.

    • Gaya momen.

  • Menurut konstruksinya

    • Muatan langsung

    • Muatan tak langsung


Reaksi perlawanan perletakan

Reaksi (Perlawanan / perletakan )

Ada 4 jenis perletakan:

1. Perletakan sendi/engsel Baja keras Rol Balok

Tujuan:

  • Memberi kemungkinan perputaran di roda / rol, tapi tidak memberi kesempatan pindah. Tidak dapat menahan gaya momen karena dapat patah.


Reaksi perlawanan perletakan1

Balok

Baja keras

Rol

Reaksi (Perlawanan / perletakan )


Reaksi perlawanan perletakan2

2 Bil. anu / tertentu

H

Sendi

V

H

tg  =

V

Reaksi (Perlawanan / perletakan )


Reaksi perlawanan perletakan3

Reaksi (Perlawanan / perletakan )

2. Perletakan rol (geser).

Tujuan:

  • Perletakan rol memberikan ke-mungkinan pindah/bergerak sejajar landasan (pada arah horisontal agar balok tidak melengkung karena memuai).


Reaksi perlawanan perletakan4

Balok

Baja Keras

Reaksi (Perlawanan / perletakan )


Reaksi perlawanan perletakan5

1 Bil. anu / tertentu

Garis kerja reaksi

Reaksi (Perlawanan / perletakan )


Reaksi perlawanan perletakan6

Reaksi (Perlawanan / perletakan )

3. Perletakan jepit.

Apabila beban bekerja diatas perletakan jepit memberikan perlawanan sebanyak-banyaknya 3 besaran yaitu tahan momen, gaya vertikal dan gaya horisontal).


Reaksi perlawanan perletakan7

M

H

V

3 bil. anu/tertentu

Reaksi (Perlawanan / perletakan )


Reaksi perlawanan perletakan8

Reaksi (Perlawanan / perletakan )

4. Perletakan pendel

Tujuan:

  • Memberi peluang berputar ke segala arah pada kedua ujungnya. Konstruksi pendel merupakan suatu batang yang cukup pendek dan kaku (agar tidak terlesek) serta tidak berubah bentuk yang dapat menerima gaya tekan yang besar, diawali dan diakhiri dengan bentuk engsel.


Reaksi perlawanan perletakan9

1 Bil. anu/ tertentu

Reaksi (Perlawanan / perletakan )


Stabil

Stabil.

  • Akibat beban bekerja pada benda itu; benda itu tidak terjadi perubahan (bergerak).

  • Mengacu pada persamaan kesetimbagan H= 0; V= 0; M= 0

  • Kesimpulan yang didapat dari hasil analisa kestabilan suatu bentuk konstruksi / struktur diatas ialah:

    • n (bil. anu / tertentu) < 3  labil.

    • n (bil. anu / tertentu) = 3  stabil disebut statis tertentu.

    • n (bil. anu / tertentu) > 3  stabil disebut statis tak tentu derajat (1,2,3,...dst).


Stabil1

Stabil.

  • Besarnya suatu derajat suatu kon-struksi statis tak tentu ditentukan dengan:

  • Total bilangan anu / tertentu perletak-annya -  Keadaan suatu konstruksi stabil dengan total perletakannya = 3 (statis tertentu).
