  1. GTD UTD

  2. Hipótesis • Aplica a ondas planas • Obstáculos mayores a Lambda • Objetos en campo lejano • No se obtiene datos de impedancia

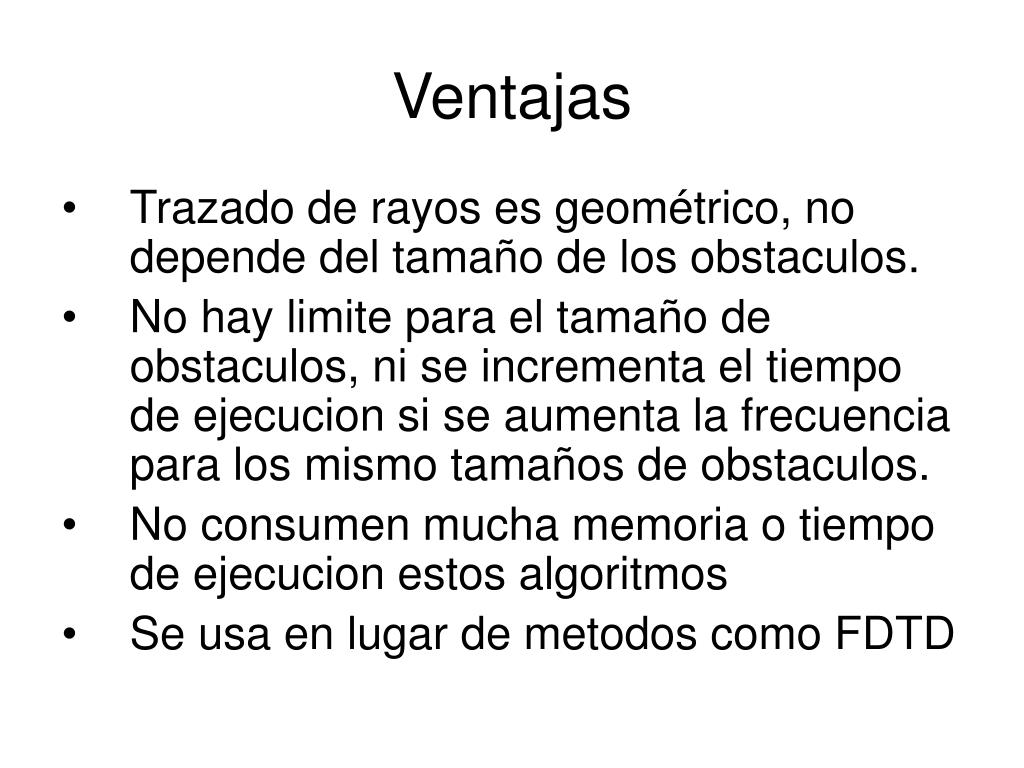

  3. Ventajas • Trazado de rayos es geométrico, no depende del tamaño de los obstaculos. • No hay limite para el tamaño de obstaculos, ni se incrementa el tiempo de ejecucion si se aumenta la frecuencia para los mismo tamaños de obstaculos. • No consumen mucha memoria o tiempo de ejecucion estos algoritmos • Se usa en lugar de metodos como FDTD

  4. Coeficientes • El obstáculo es conductor perfecto • Etotal = EDirect + EReflected + EDiffracted • = EGO + EUTD • EDiffracted = Eincident D A(s,s') e-jks • where D is a tensor representing the diffraction coefficient; • A(s,s')represents the spreading factor for the incident field wave front; sand s‘ represent the distance from the diffracting specular point Q and the observation point or source point, respectively. • http://www.ohiolink.edu/etd/send-pdf.cgi/Rushton%20Elliott%20C.pdf?acc_num=ohiou1178731752

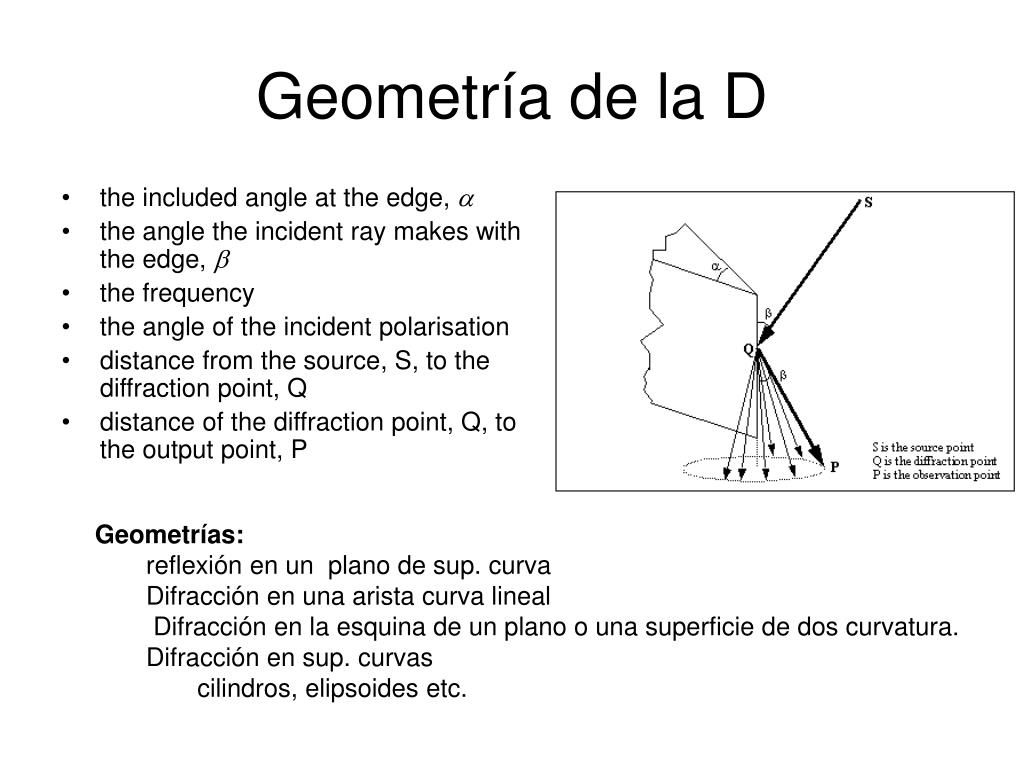

  5. Geometría de la D • the included angle at the edge,a • the angle the incident ray makes with the edge,b • the frequency • the angle of the incident polarisation • distance from the source, S, to the diffraction point, Q • distance of the diffraction point, Q, to the output point, P • Geometrías: • reflexión en un plano de sup. curva • Difracción en una arista curva lineal • Difracción en la esquina de un plano o una superficie de dos curvatura. • Difracción en sup. curvas • cilindros, elipsoides etc.

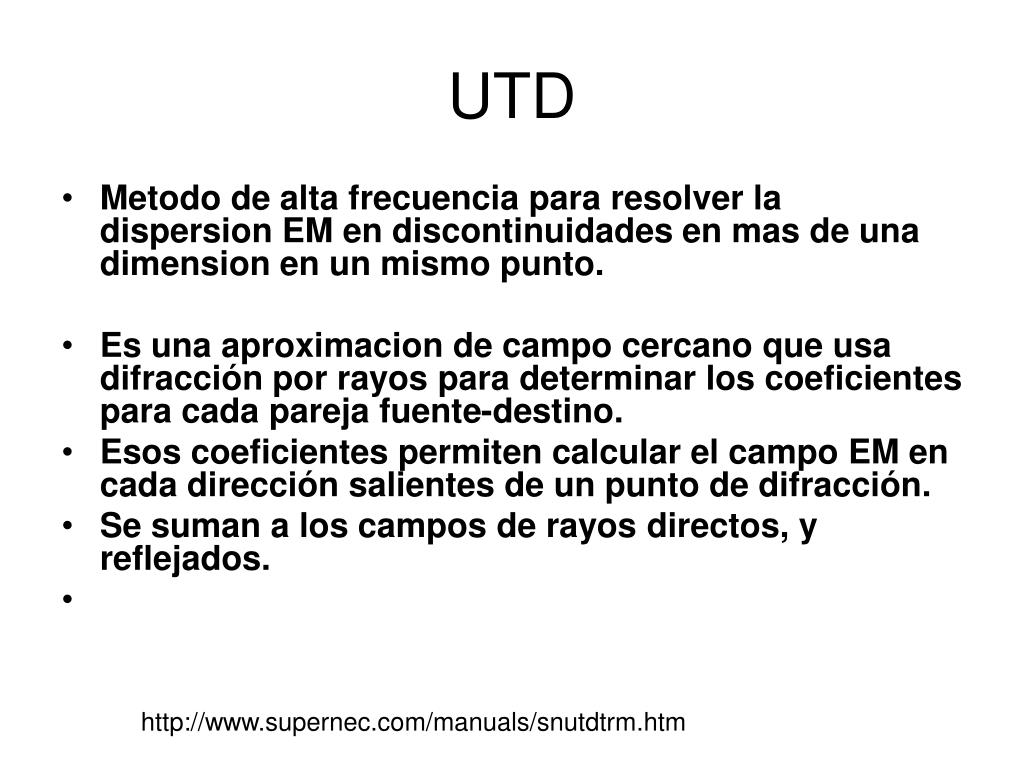

  6. UTD • Metodo de alta frecuencia para resolver la dispersion EM en discontinuidades en mas de una dimension en un mismo punto. • Es una aproximacion de campo cercano que usa difracción por rayos para determinar los coeficientes para cada pareja fuente-destino. • Esos coeficientes permiten calcular el campo EM en cada dirección salientes de un punto de difracción. • Se suman a los campos de rayos directos, y reflejados. http://www.supernec.com/manuals/snutdtrm.htm
