FİBEROPTİK SENSORLAR VE GÜVENLİK UYGULAMALARI

1. FİBEROPTİK SENSORLAR VE GÜVENLİK UYGULAMALARI

2. Geleneksel Güvenlik Çözümler • Her metresi gözetlenemez • Ekonomik değil • Pratik değil • Kötü hava koşullarına karşı hassastırlar • İdeal güvenlik uygulanamaz!!

3. Akustik algılama sistemleri, geniş ölçekli güvenlik uygulamalarında yeni bir basamak oluşturmuştur. • Bu sistemler, • Güvenli ve hassas tespitler yapabilen, • Tesisi ve işletmesi ekonomik, • Yanlış alarmları en aza indiren • En gelişmiş güvenlik ve takip sistemidir.

4. F/O Kablo Sensorlar Algılama Yöntemi • Standart multi-mod / single-mod iber optik kablo. • Kabloya ulaşan her titreşim kablo tarafından algılanır. • Yansıyan lazer ışığı her bir metre için ölçüm bilgisi sağlar. Titreşim sonucu oluşan baskı Sorgulayıcı tarafından tespit edilen Baskı izi Baskı sonucu oluşan ışık geri yansıması Backscatter light caused by compression 1 metre boyutlu ışık darbeleri fiber içinde hareket eder. Standarthaberleşme fiber hattı Dış koruma

5. 1 metre boyutlu lazer ışık darbeleri T9,995 T9,996 T9,997 T9,998 T9,999 F/O Kablo Sensorlar Algılama Yöntemi 10 kilometrelik hat boyunca 10.000 sensor!! Standart multi mod / single-mode fiber optik kablo T1 T2 T3 T4 ………. Geri yansıyan lazer ışıkları

6. F/O Kablo Sensorlar Algılama Türleri • Titreşimler, yaya yürüyüşleri, araç hareketleri, • Darbe, kesme, delme, • Ortam sıcaklık farkları, • Sıvılardaki akış hareketleri, • Toprakta yayılan sismik dalgalar gibi değişimler algılanabilir.

7. F/O Kablo Sensorlar Temel Elemanları FİBER SENSOR SİSTEMLERİ FİBER OPTİK KABLO SORGULAYICI

8. F/O Kablo Sensorlar Sistem algılama kablosu olarak BRUsensfiberoptik kablo kullanır. F/O Sensor kablo, çelik tüp içinde en fazla 4 lif bulunmaktadır. Çelik sargı ile zırhlandırılmıştır. Kablo son derce dayanıklı, esnek ve kullanımı kolay bir yapıda olup 300 Celsius’a kadar sıcaklık tespiti yapabilir. Sıcaklık, titreşim ve akustik sensor olarak kullanılır.

9. F/O Kablo Sensorlar Algılama Yöntemi Sorgulama Ünitesi tarafından güvenlik riskleri tespit edilir. Tespit edilen güvenlik riskleri her bir metre için raporlanır. Fiber hattın her bir metresi için tespit edilen güvenlik riskleri sesli uyarı olarak da verilir. Akustik Sorgulayıcı, single-mode fiber optik kablodaki çok kısa darbeli yansımaları ve bozulmaları gerçek zamanlı olarak çözümleyerek uyarı noktasını tespit eder.

10. Uygulamalar Sistemin Tesis Edilmesi Kontrol altına alınması istene alanda fiber kablonun herhangi bir dış koruma borusu ve ek menholü olmadan, doğrudan toprağa 30-50 cm derinlikte gömülmesi yeterlidir. Kablonun ucuna, güvenli bir tesis içinde, sorgulayıcı ünite bağlanır.

11. F/O Kablo Sensorlar F/O Sensor Yetenekleri • Toprak altından veya üstünden algılayabilme, • Algılama yapılabilecek fiber uzunluğu 40-50 Km. • Algılama hassasiyeti 1-4 m. doğruluk • Olay sınıflandırma yeteneği (yaya yürümesi, boruya darbe, çevre engelinden geçiş, kazma,vs.) • Gerçek zamanlı uzaktan tespit ve CCTV sistemlerinden takip, • Yerel ve uzak cihazlara, alarmlar ve bildirimleri • gönderebilme. • Algılama mesafesi 50 Km.lik gruplar halinde çoğaltılabilir.

12. F/O Kablo Sensorlar F/O Sensor Yetenekleri Yeraltına döşenmiş fiberoptik kablo ile bir insan yürüyüşünü, kablonun her iki yanındaki 5-10metrelik alanlardases ve sinyal olarak tespit edebilmek mümkündür. Fiberoptik kablo iki metre ara ile döşendiği takdirde yön, hız ve birbirinden farklı olayları da tespit edebilmek mümkündür.

13. F/O Kablo Sensorlar F/O Sensor Yetenekleri Yeraltına döşenmiş fiberoptik kablo ile bir araç hareketlerini, kablonun her iki yanındaki 20-40 metrelik alanlarda ses ve sinyal olarak tespit edebilmek mümkündür. 50 Kilometrelik bir fiber kablonun her bir metresini gözlemleyen sistem, 1 metre hata ile yaya ve araç hareketlerini algılar ve coğrafi bilgi sistemi ile entegre edilmiş ekran üzerinde gösterir.

14. F/O Kablo Sensorlar F/O Sensor Yetenekleri Fiber optik sensorlardan gelen alarm uyarıları güvenlik yönetim merkezinden takip edilir. Kameralara otomatik takip komutu gider.

15. F/O Kablo Sensorlar F/O Sensor Özellikleri • Fiber sensor, uygulandığı hat boyunca hiçbir güç veya ek donanım gerektirmez. Başlangıç noktasındaki sorgulayıcıdan beslenir. • RF /EMI ye karşı dayanıklıdır.  • Yıldırımlardan etkilenmez. • Çürümez. • Bakım gerektirmez. • Tesis edilmesi çok kolaydır. • Tespit edilmesi çok zordur.

16. FİBER OPTİK SENSÖRLER

17. F/O Kablo Sensorlar F/O Sensor Uygulama Yöntemleri Çevre güvenliği gerektiren yerlerdeki tel örgü üzerine monte edilerek çevre güvenliği ve izinsiz tel örgü geçişleri tespit edilebilir. Müşteri talebine göre sensor kablo toprak altına da gömülebilir.

18. F/O Sensor Uygulama Yöntemleri • Toprağa gömülü sensor kablolar; • Gözle görülemediği için saldırgan tarafından yeri görerek tespit edilemez. Sabotaja dayanıklıdır. • Tel örgü içindeki alanda gömülü olduğu için, saldırganın gelişi, tel örgüye tırmanışı sistem tarafından algılanıp güvenlik birimine alarm verilmiş olur. • Saldırganın kabloyu aramak için yapacağı rastgele kazı sürecinde güvenlik personeli olay yerine geleceğinden sisteme zarar verebilme ihtimali çok azdır. Fiber Sensor Kablo

19. Uygulamalar Çevre Güvenliği Havaalanları, Enerji santralleri, petrol kuyuları, mühimmat depoları vb. stratejik boyutlu tesislerin çevre güvenlik bariyerlerinden yapılacak sızma ve aşma faaliyetlerini algılar, en yakın kameraya takip komutu verir.

20. F/O Sensor Uygulama Yöntemleri 30-50 m. 10-15 m. 5-15 m.

21. Uygulamalar Uygulama Yöntemleri Petrol Kuyularının Çevre Güvenliği Çevre Fens Örgü Duvarı Kritik Tesis (Petrol Pompa İstasyonu) Depo Gömülü Kablo Fens Üzerine Eklenmiş Kablo

22. F/O Sensor Sisteminin Beka (süreklilik) Yeteneği • Çalışma yöntemi bakımından ucu açık bir kablo sistemi olduğu için, sabotaj yapılsa bile kopma noktasının gerisindeki alan hakkında bilgi vermeye devam eder. KRİTİK TESİS TESİS DEPOLARI

23. F/O Sensor Sisteminin Beka (süreklilik) Yeteneği • Eğer çift yönlü sistem kullanılırsa kopan noktanın her iki tarafında kalan bölge için bilgi vermeye devam edeceğinden herhangi bir güvenlik açığı oluşturmaz. KRİTİK TESİS TESİS DEPOLARI

24. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları • Boru hatları güvenlik sorunları • Petrol kuyuları çevre güvenliği. • Boru hatları ve çevresinin güvenli olarak tutulması. • Hırsızlığa karşı önlemler. • Hasarlarının önlenmesi. • Uzun mesafelerde tam güvenlik sağlanması. • Uzak lokasyonlarda ve kontrol edilemeyen alanlarda izleme.

25. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları • F/O Kablo sensor sistemi, petrol ve doğalgaz boru hatlarının bütün mesafelerinde, • Sızıntı, • Saldırı, • Zemin hareketleri, • Hırsızlık girişimleri • Gibi oluşabilecek potansiyel tehlikeleri, ışık hızında ve 1-2 metre doğruluk derecesinde algılayarak olayları güvenlik yönetim merkezlerine iletir. • Hattın tamamında, gerçek zamanlı ve tam güvenlik sağlar. Toprak kayması Saldırı Sızıntı

26. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları Gömülerek inşa edilen boru hatlarında boru üzerine tespit edilecek bir fiber optik kablo sensor sistemi ile ihtiyaç duyulan bütün güvenlik algılamaları sağlanabilir.

27. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları Önceden gömülerek inşa edilmiş hatlarda, fiber optik kablo, boru üzerine gelecek şekilde, toprağın 30-50 cm altına gömülerek aynı yetenek kazanılabilir.

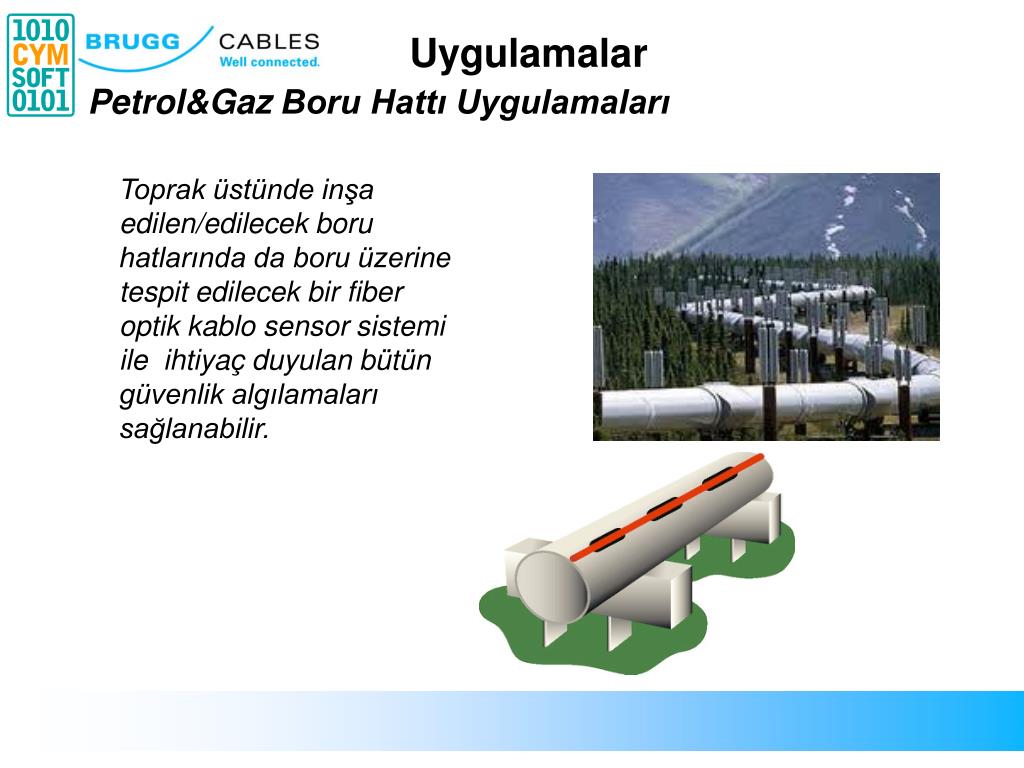

28. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları Toprak üstünde inşa edilen/edilecek boru hatlarında da boru üzerine tespit edilecek bir fiber optik kablo sensor sistemi ile ihtiyaç duyulan bütün güvenlik algılamaları sağlanabilir.

29. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları • F/O Kablo sensor sistemi ısı değişimlerine ve akışkanların hızına duyarlıdır. • Boru hattı yangınlarını • Boru içindeki petrol akış hızını tespit etmemize olanak sunar. Vana odası By-pass geçiş Vana Ana boru Fiber optik kablo

30. Petrol Sahasında Boru Hatları ve Kuyu Güvenliğinde Kullanma Fiber Sensor Kablo Depolama merkezine yerleştirilecek bir sorgulayıcı ve buradan çıkacak fiber sensor kablo ile bölgedeki tüm boru hatları ve kuyuların çevre güvenliği, boru hattından çalma girişimlerini 2 metre yanılma payı ile ışık hızında tespit edilir ve güvenlik merkezinde alarm çalar.

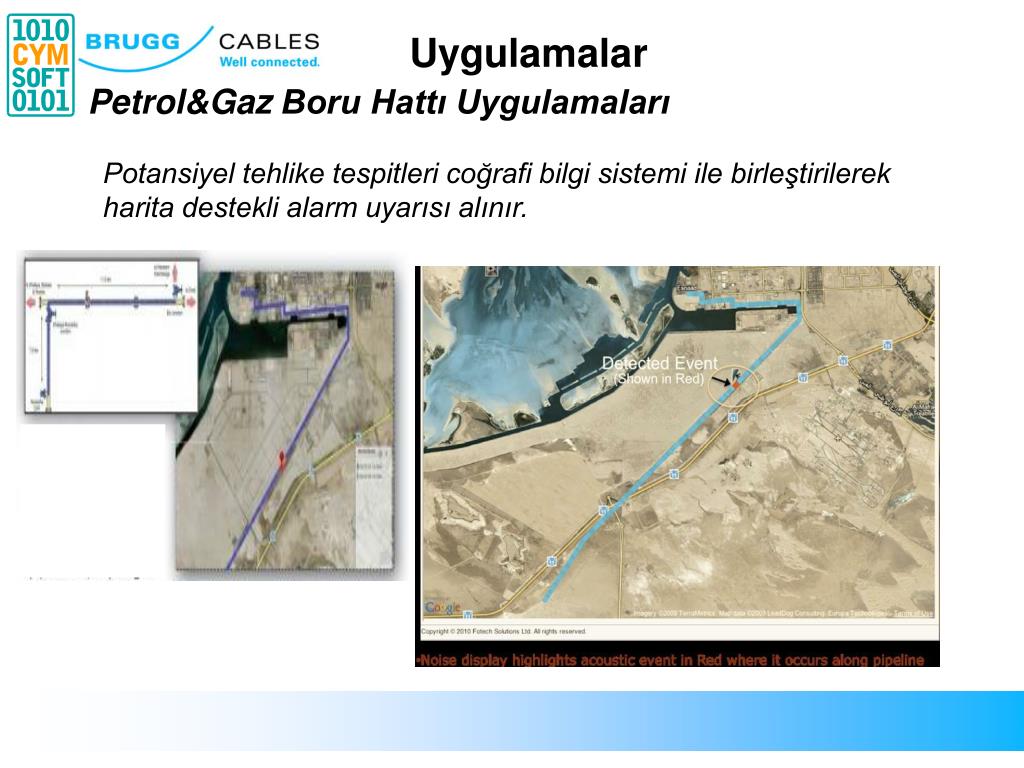

31. Uygulamalar Petrol&Gaz Boru Hattı Uygulamaları Potansiyel tehlike tespitleri coğrafi bilgi sistemi ile birleştirilerek harita destekli alarm uyarısı alınır.

32. SONUÇ • Fiberoptik tabanlı sensor sistemleri; • Bir insan vücudundaki sinir sistemi gibi, yayıldığı her noktadan geri bildirim yaparak, çok küçük hata payı ile konum ve olay bilgisi verir. • İklim şartlarından ve görüş faktörlerinden etkilenmez. • Tesisi, işletmesi ve idamesi çok kolaydır. • İleri teknoloji hava araçları, silah sistemleri ve görüntüleme sistemleri ile entegre çalışabilir. • Kilometrelerce alanın güveliğinin sağlanmasında algılama teknolojisinde insan faktörünü en aza indiren en gelişmiş sistemlerdir.

33. Fiber Optik Sensorlar ve Güvenlik Uygulamaları
