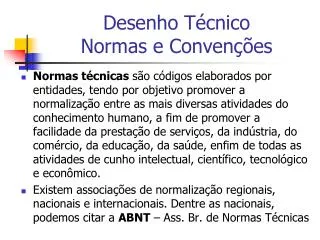

  1. Desenho TécnicoNormas e Convenções • Normas técnicas são códigos elaborados por entidades, tendo por objetivo promover a normalização entre as mais diversas atividades do conhecimento humano, a fim de promover a facilidade da prestação de serviços, da indústria, do comércio, da educação, da saúde, enfim de todas as atividades de cunho intelectual, científico, tecnológico e econômico. • Existem associações de normalização regionais, nacionais e internacionais. Dentre as nacionais, podemos citar a ABNT – Ass. Br. de Normas Técnicas

  2. Desenho TécnicoABNT • Fundada em 1940, a ABNT – Associação Brasileira de Normas Técnicas – é o órgão responsável pela normalização técnica no Brasil, fornecendo a base necessária ao desenvolvimento tecnológico nacional. • É uma entidade privada, sem fins lucrativos, reconhecida como Fórum Nacional de Normalização – ÚNICO – pela Resolução n.º 07 do CONMETRO, de 24.08.1992. É membro fundador da ISO (International Organization for Standardization), da COPANT (Comissão Panamericana de Normas Técnicas) e da AMN (Associação Mercosul de Normalização).

  3. Desenho TécnicoISO • ISO-Internacional Organization for Standardization É uma federação mundial, composta por aproximadamente 140 países por meio de suas Entidades Nacionais de Normalização, sendo uma de cada país. A ISO é uma organização não-governamental fundada em 1947. • Sua missão é promover o desenvolvimento da normalização e atividades relacionadas no mundo, com a finalidade de facilitar o comércio internacional de bens e serviços e de desenvolver a cooperação nas esferas intelectual, atividade científica, tecnológica e econômica. • O trabalho de ISO resulta em acordos internacionais que são publicados como Normas Internacionais.

  4. Desenho TécnicoAMN • AMN - Asociación Mercosur de Normalización - a partir de 04.04.2000, por um convênio firmado com o Grupo Mercado Comum, passou a ser o único organismo responsável pela gestão da normalização voluntária no âmbito do Mercosul. • A Asociación é formada pelos organismos nacionais de normalização dos países membros, que são: Argentina: IRAM Instituto Argentino de Normalización; Brasil: ABNT Associação Brasileira de Normas Técnicas; Paraguai: INTN Instituto Nacional de Tecnologia y Normalización; Uruguai: UNIT Instituto Uruguayo de Normas Técnicas.

  5. Desenho TécnicoNBR 10067 • NBR 10647 – DESENHO TÉCNICO • NORMA GERAL, cujo objetivo é definir os termos empregados em desenho técnico. A norma define os tipos de desenho quanto aos seus aspectos geométricos (Desenho Projetivo e Não-Projetivo), quanto ao grau de elaboração (Esboço, Desenho Preliminar e Definitivo), quanto ao grau de pormenorização (Desenho de Detalhes e Conjuntos) e quanto à técnica de execução (À mão livre ou utilizando computador)

  6. Desenho TécnicoNBR 10067 • Normas usadas em desenho técnico: • NBR 8196 Desenho técnico - Emprego de escalas • NBR 8402 Execução de caráter para escrita em desenho técnico. • NBR 8403 Aplicação de linhas em desenhos - Tipos de linhas - Largura das linhas. • NBR 10068 Folha de desenho - Leiaute e dimensões. • NBR 10126 Cotagem em desenho técnico. • NBR 10582 Apresentação da folha para desenho técnico. • NBR 10647 Desenho técnico. • NBR 13142 Desenho técnico - Dobramento de cópia.

  7. Desenho TécnicoFormato de Papéis • Conforme NBR 10068 – Folha de desenho – Leiaute e dimensões. Os papéis utilizados em desenho técnico devem corresponder a um dos formatos da série A, que são padronizados pela ABNT. • Para essa norma, todos os formatos desta série derivam do formato A0 - retângulo de 841 mm x 1189 mm com área de 1 m². • Assim, os formatos derivados do formato básico seguem as normalizações: Cada formato é obtido, dividindo-se ao meio, o maior lado de um formato anterior. Os formatos são geometricamente semelhantes entre si.

  8. Desenho TécnicoFormato de Papéis • Por fim, é importante ressaltar que a posição da legenda deve estar dentro do quadro para desenho, de forma que contenha a identificação dele (número de registro, título, origem etc.), • Deve estar situada no canto inferior direito, tanto nas folhas posicionadas horizontalmente, como verticalmente.

  9. Desenho TécnicoDobramento da Folha • Quando, tendo-se efetuado o desenho em formato maior do que o A4, houver necessidade de dobrá-lo, o resultado final da dobragem deverá corresponder às dimensões do formato A4, aparecendo a legenda obrigatoriamente na face frontal. • A norma NBR 13142 fixa as condições exigíveis para o dobramento de cópia de desenho técnico. As figuras a seguir, ilustram as dobragens recomendadas para os formatos A0, A1, A2 e A3.

  10. Desenho TécnicoDobramento da Folha

  11. Desenho TécnicoEscala • A escala do desenho deve, ser indicada na legenda. • A norma NBR 8196 - Desenho técnico - Emprego de escalas, fixa as condições exigíveis para o emprego de escalas e suas designações no desenho técnico. • Segundo essa norma, a escala escolhida para o desenho depende da complexidade do objeto ou do elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir interpretação fácil e clara da informação representada. • A escala e o tamanho do objeto ou elemento em questão são parâmetros para a escolha do formato da folha de desenho.

  12. Desenho TécnicoCotas • NBR 10126/87 – Cotagem em Desenho TécnicoEsta norma fixa os princípios gerais de cotagem a serem aplicados em desenhos técnicos, enfatizando que quando necessário, devem ser consultadas outras normas técnicas de áreas específicas. • Deixa claro também que é necessário consultar outras normas como: NBR 8402, NBR 8403 e NBR 10067. • Define assim que a cotagem é a representação gráfica no desenho da característica do elemento, através de linhas, símbolos, notas e valor numérico numa unidade de medida.

  13. Desenho TécnicoCotas • Toda cotagem necessária para descrever uma peça ou componente, clara e completamente, deve ser representada diretamente no desenho. • A cotagem deve ser localizada na vista ou corte que represente mais claramente o elemento. • Desenhos de detalhes devem usar a mesma unidade (por exemplo, milímetro). Se for necessário, para evitar mau entendimento, o símbolo da unidade predominante para um determinado desenho deve ser incluído na legenda.

  14. Desenho TécnicoCotas • Cotar somente o necessário para descrever o objeto ou produto acabado. Nenhum elemento do objeto ou produto acabado deve ser definido por mais de uma cota. • Onde for necessário a cotagem de um estágio intermediário da produção (por exemplo: o tamanho do elemento antes do acabamento).

  15. Desenho TécnicoCaligrafia Técnica • O desenho técnico não se faz somente pelo uso de linhas e desenhos de precisão absoluta. Também utiliza-se da linguagem escrita representada em letras e algarismos. • As letras e algarismos a serem utilizadas em desenho técnico deverão ser, sempre, as do tipo BASTÃO, padronizadas pela ABNT, conforme a NBR 8402 - Execução de caractere para escrita em desenho técnico. • A caligrafia técnica ou letra bastão, estabelecida após estudos de legibilidade e de execução, é a simplificação máxima do “desenho” de letras e números. Tal simplificação busca evitar os riscos de dupla interpretação das informações que elas trazem.

  16. Desenho TécnicoApresentação Técnica • NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO, que normaliza a distribuição do espaço da folha de desenho, definindo a área para texto, o espaço para desenho etc.. • Como regra geral deve-se organizar os desenhos distribuídos na folha, de modo a ocupar toda a área, e organizar os textos acima da legenda junto à margem direita, ou à esquerda da legenda logo acima da margem inferior.

  17. Desenho TécnicoLinhas • O escalonamento de largura de linhas para uso em desenhos técnicos é estabelecido pela ABNT, conforme a norma NBR 8403 - Aplicação de linhas em desenhos - Tipos de linhas - Largura das linhas. A tabela, a seguir, mostra os possíveis tipos de linhas e os empregos para o desenho técnico.

  18. Desenho TécnicoLinhas

  19. Desenho TécnicoNormas Técnicas Fredy Godoy Arquiteto Urbanista Engº Seg. do Trabalho (81) 9625.6352 (87) 8823.3771 Obrigado
