Presentation Transcript


3677599

公差的各項相關名詞解釋


3677599

大綱

  • 尺寸

  • 公稱尺寸

  • 實際尺寸

  • 基本尺寸

限界尺寸

偏差

公差

零線


3677599

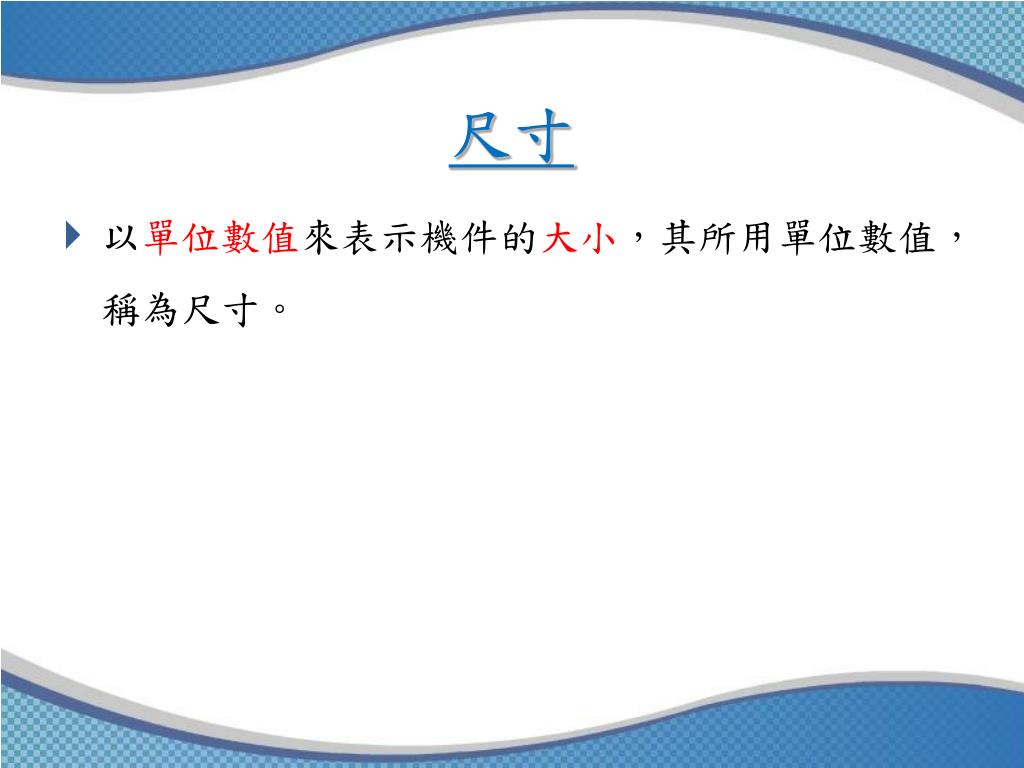

尺寸

  • 以單位數值來表示機件的大小,其所用單位數值,稱為尺寸。


3677599

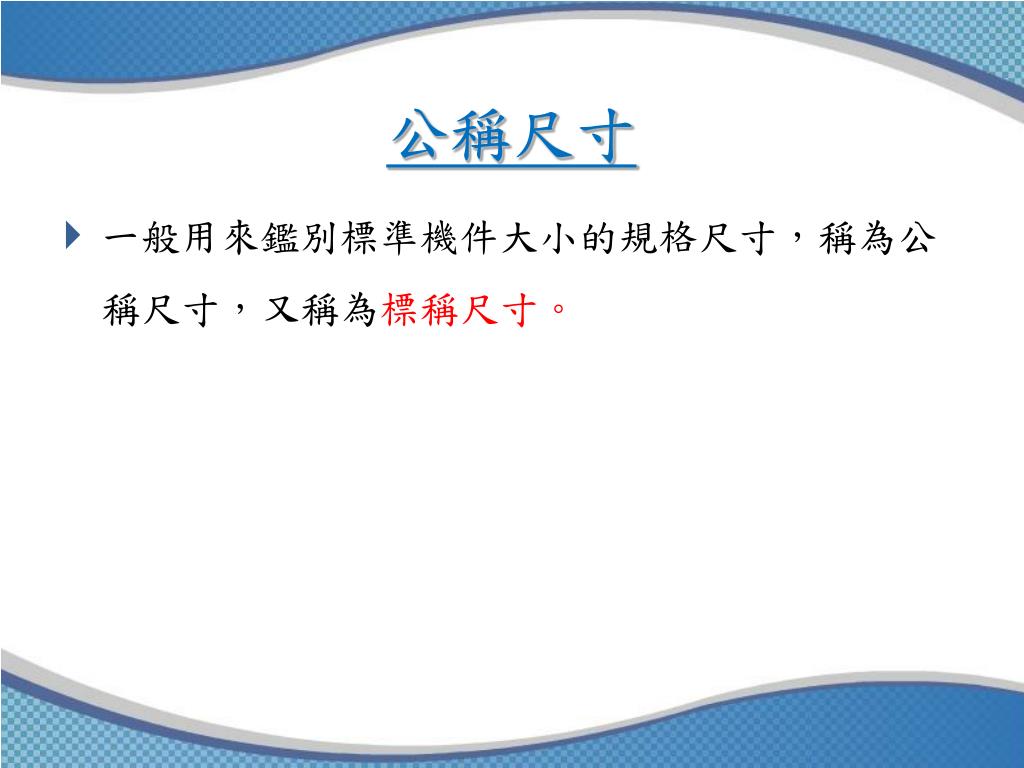

公稱尺寸

  • 一般用來鑑別標準機件大小的規格尺寸,稱為公稱尺寸,又稱為標稱尺寸。


3677599

實際尺寸

  • 由實際測量機件所得的尺寸。


3677599

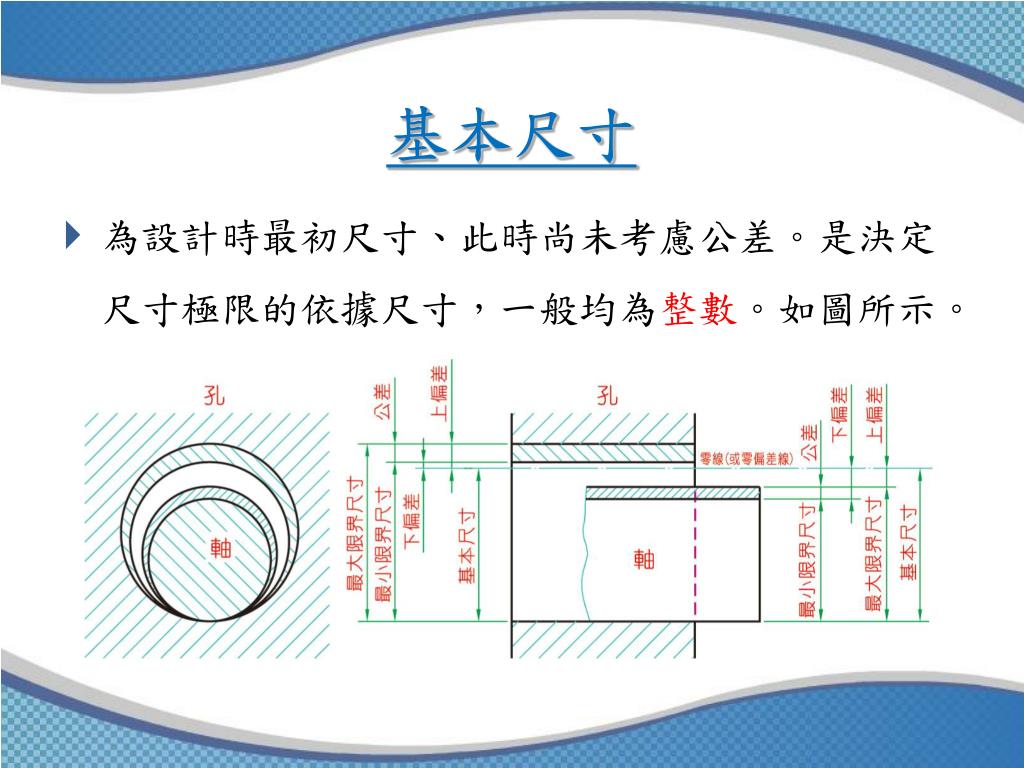

基本尺寸

  • 為設計時最初尺寸、此時尚未考慮公差。是決定尺寸極限的依據尺寸,一般均為整數。如圖所示。


3677599

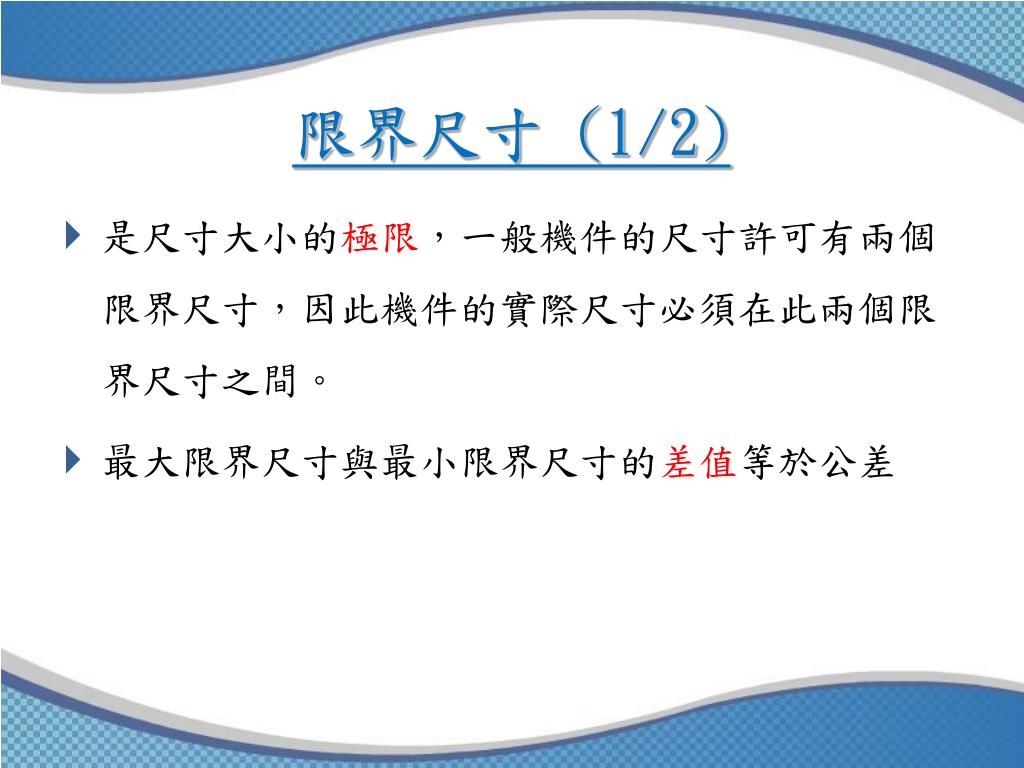

限界尺寸 (1/2)

  • 是尺寸大小的極限,一般機件的尺寸許可有兩個限界尺寸,因此機件的實際尺寸必須在此兩個限界尺寸之間。

  • 最大限界尺寸與最小限界尺寸的差值等於公差


3677599

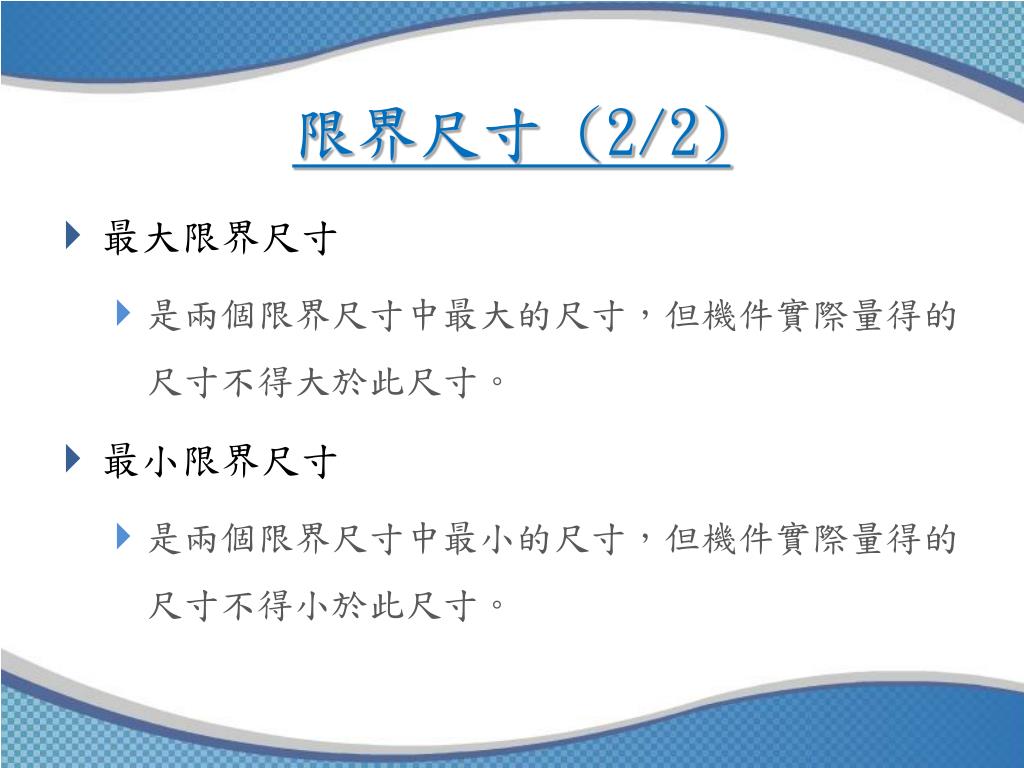

限界尺寸 (2/2)

  • 最大限界尺寸

    • 是兩個限界尺寸中最大的尺寸,但機件實際量得的尺寸不得大於此尺寸。

  • 最小限界尺寸

    • 是兩個限界尺寸中最小的尺寸,但機件實際量得的尺寸不得小於此尺寸。


3677599

公差名詞圖例


3677599

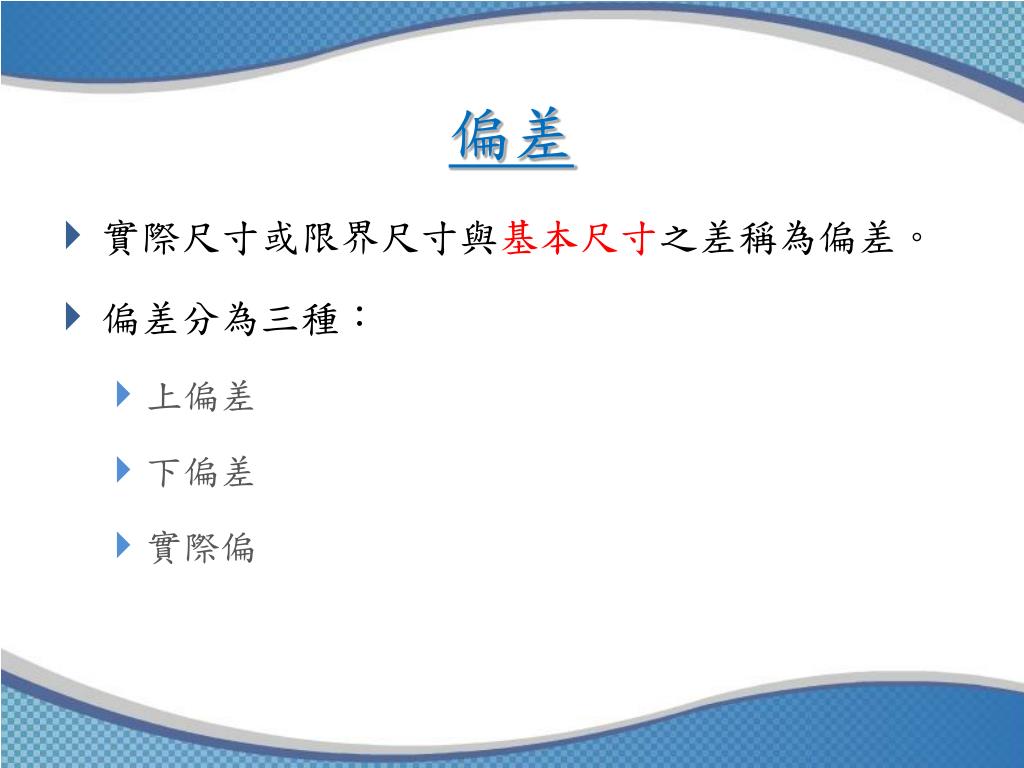

偏差

  • 實際尺寸或限界尺寸與基本尺寸之差稱為偏差。

  • 偏差分為三種:

    • 上偏差

    • 下偏差

    • 實際偏


3677599

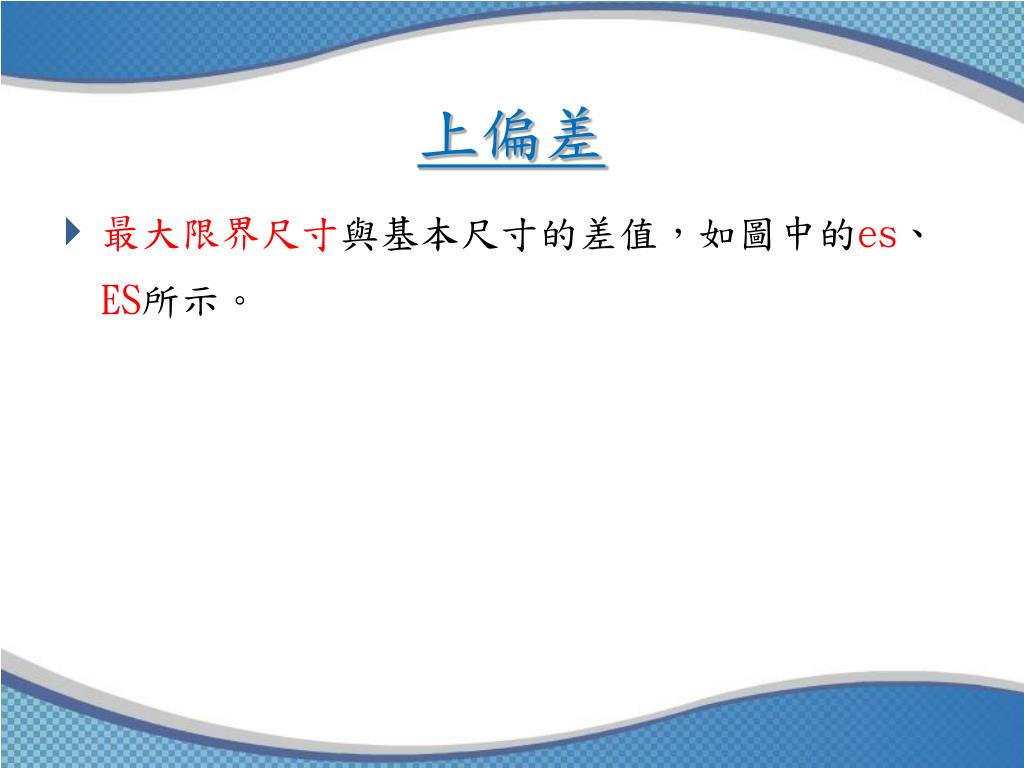

上偏差

  • 最大限界尺寸與基本尺寸的差值,如圖中的es、ES所示。


3677599

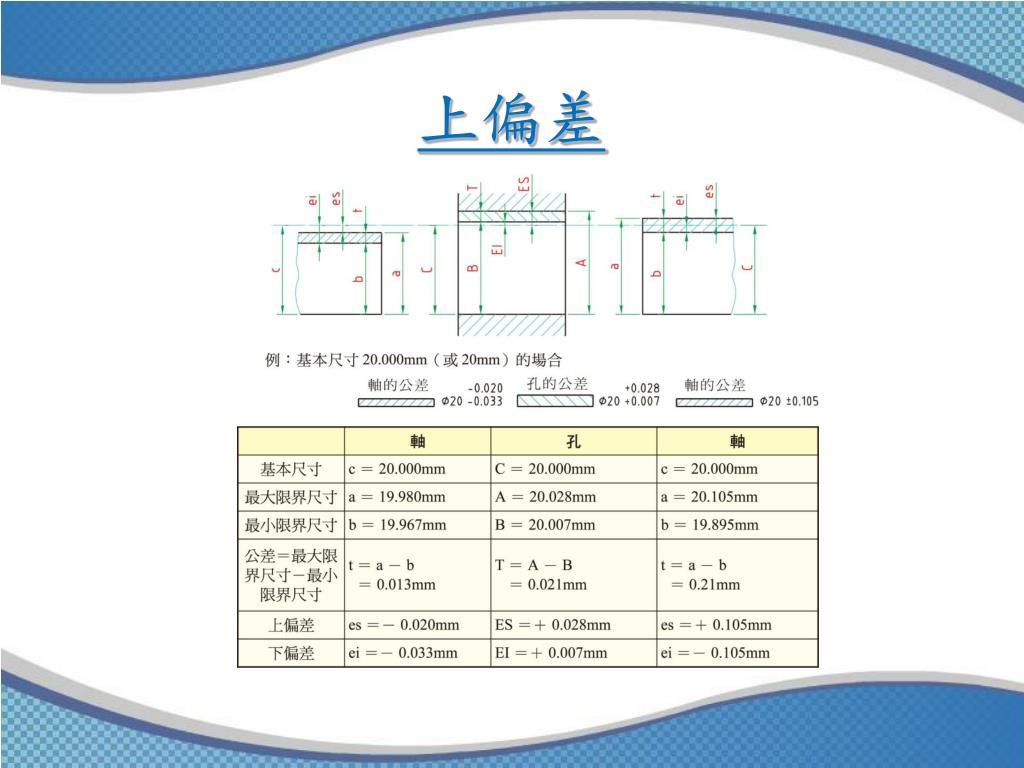

上偏差


3677599

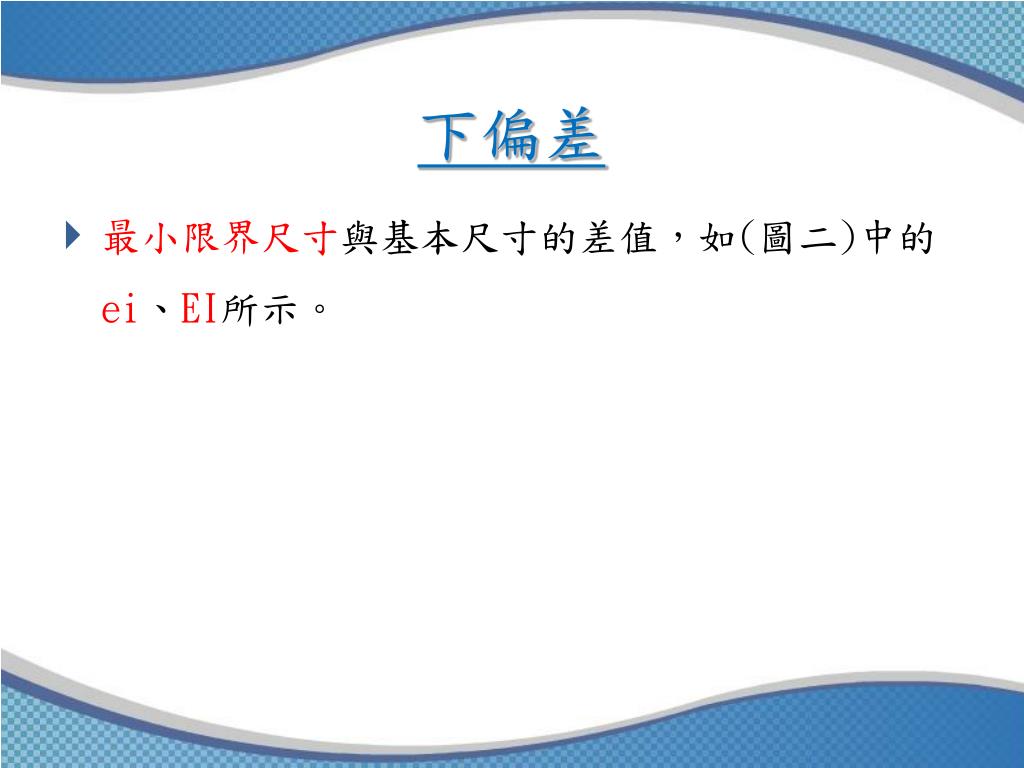

下偏差

  • 最小限界尺寸與基本尺寸的差值,如(圖二)中的ei、EI所示。


3677599

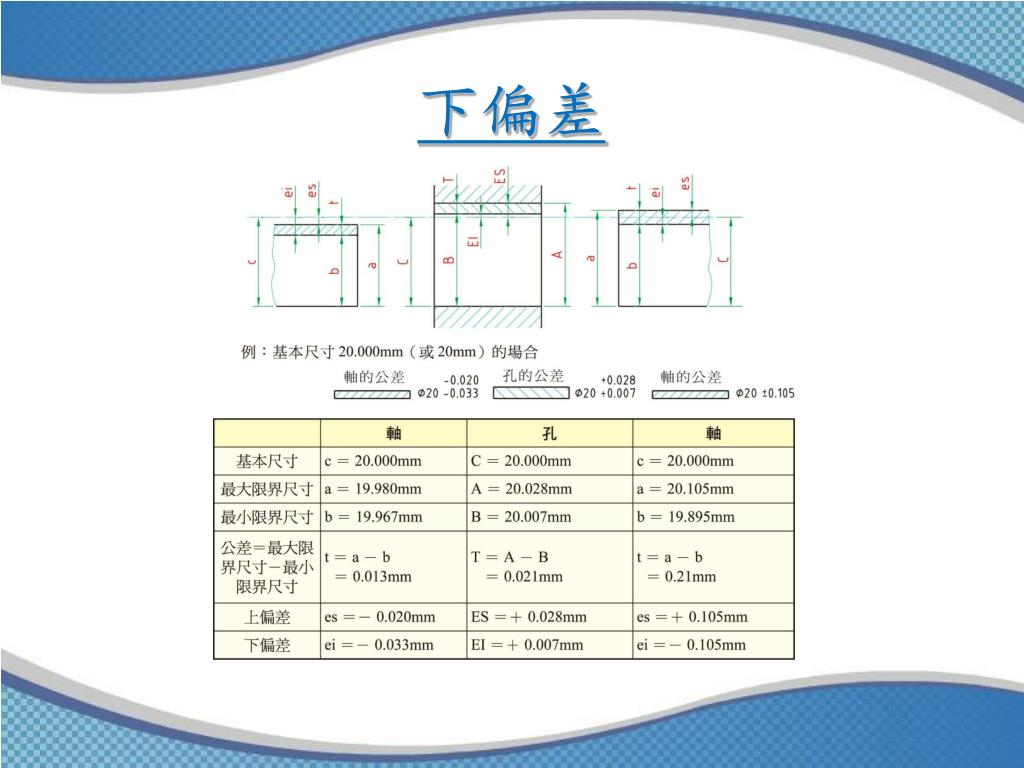

下偏差


3677599

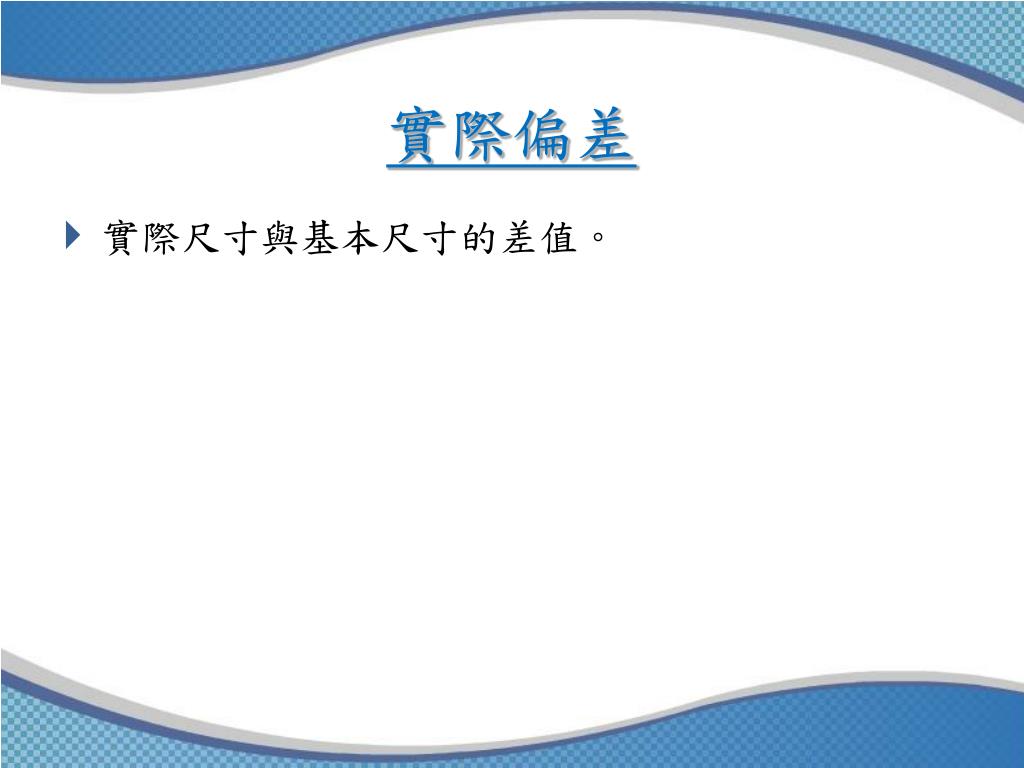

實際偏差

  • 實際尺寸與基本尺寸的差值。


3677599

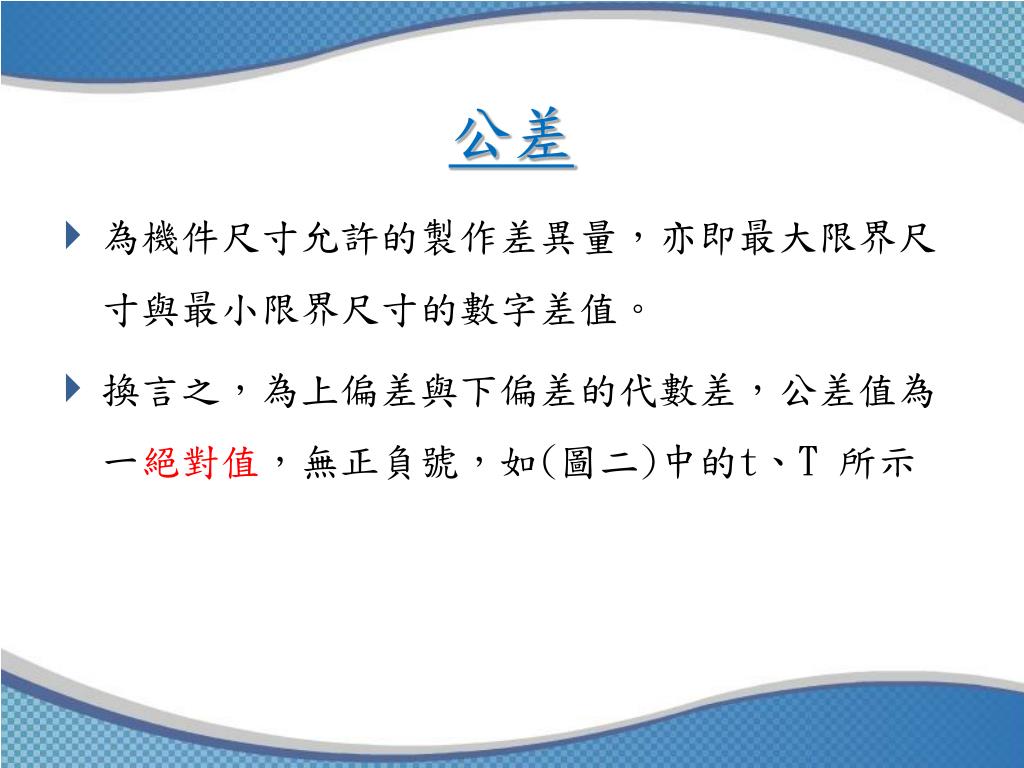

公差

  • 為機件尺寸允許的製作差異量,亦即最大限界尺寸與最小限界尺寸的數字差值。

  • 換言之,為上偏差與下偏差的代數差,公差值為一絕對值,無正負號,如(圖二)中的t、T 所示


3677599

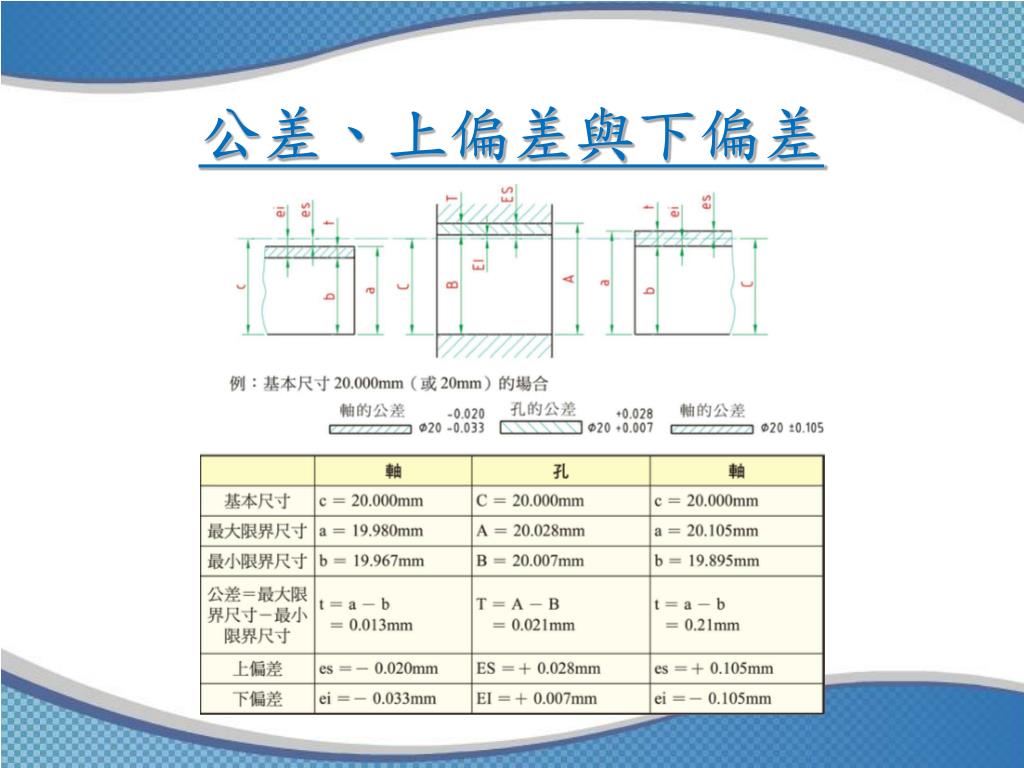

公差、上偏差與下偏差


3677599

零線

  • 偏差為零的直線,代表基本尺寸,是偏差由之產生的直線,又稱為零偏差線。零線以水平方向繪製時,習慣上正偏差在零線的上方;負偏差在零線的下方。


3677599

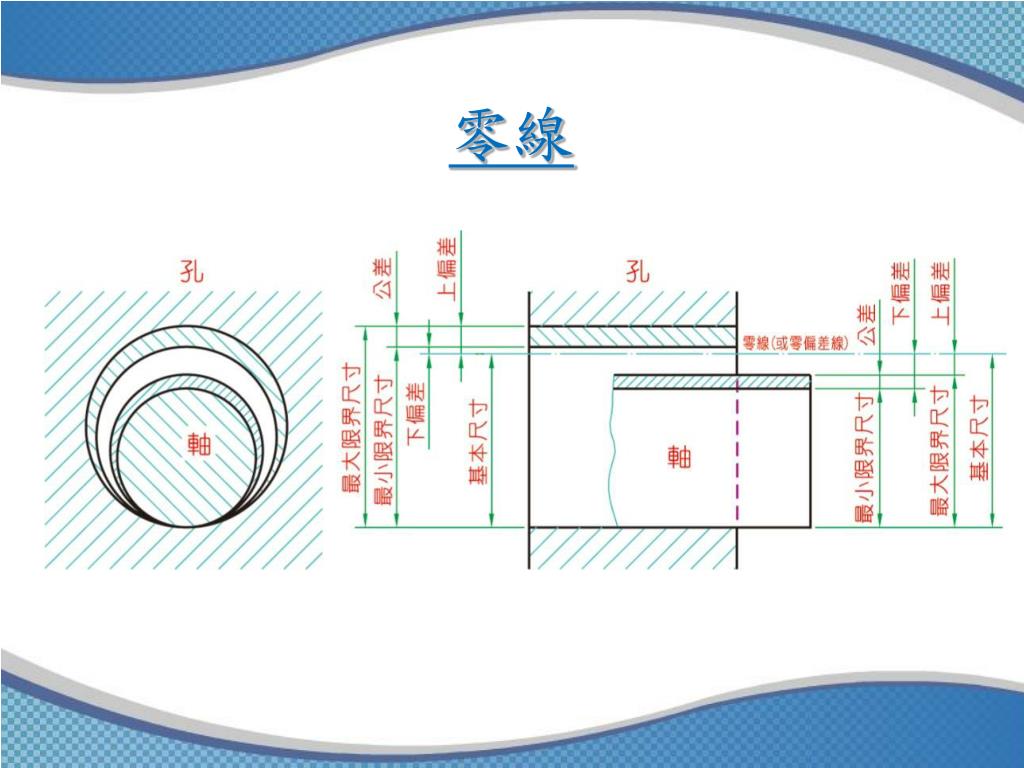

零線
