Presentation Transcript


Chapter 25 dns domain name system

Chapter 25

DNS

(Domain Name System)


Chapter 25 dns domain name system

DNS

  • 도메인 이름에 해당하는 호스트의 IP 주소를 찾아주는 시스템(혹은 서비스)이다.


Domain name

Domain name의 계층적 구조

  • Domain name은 계층적 구조에 의해 만들어진다.


Top lever domain

Top-lever domain


Top lever domain names

Top-lever domain names

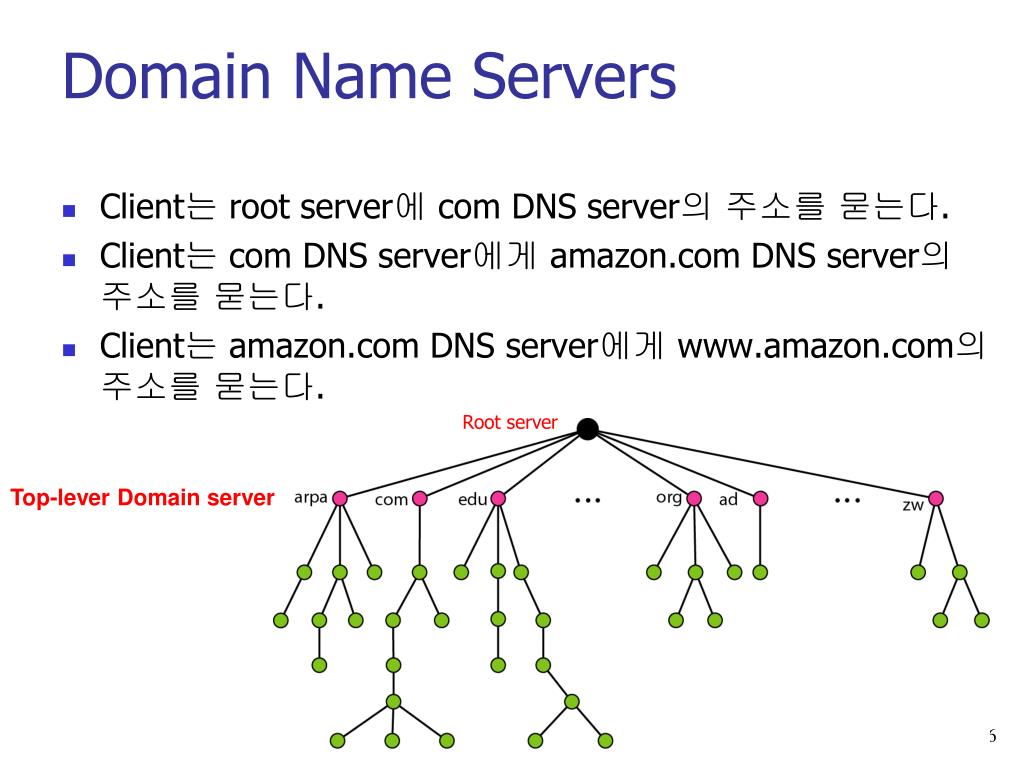

Domain name servers

Domain Name Servers

  • Client는 root server에 com DNS server의 주소를 묻는다.

  • Client는 com DNS server에게 amazon.com DNS server의 주소를 묻는다.

  • Client는 amazon.com DNS server에게 www.amazon.com의 주소를 묻는다.

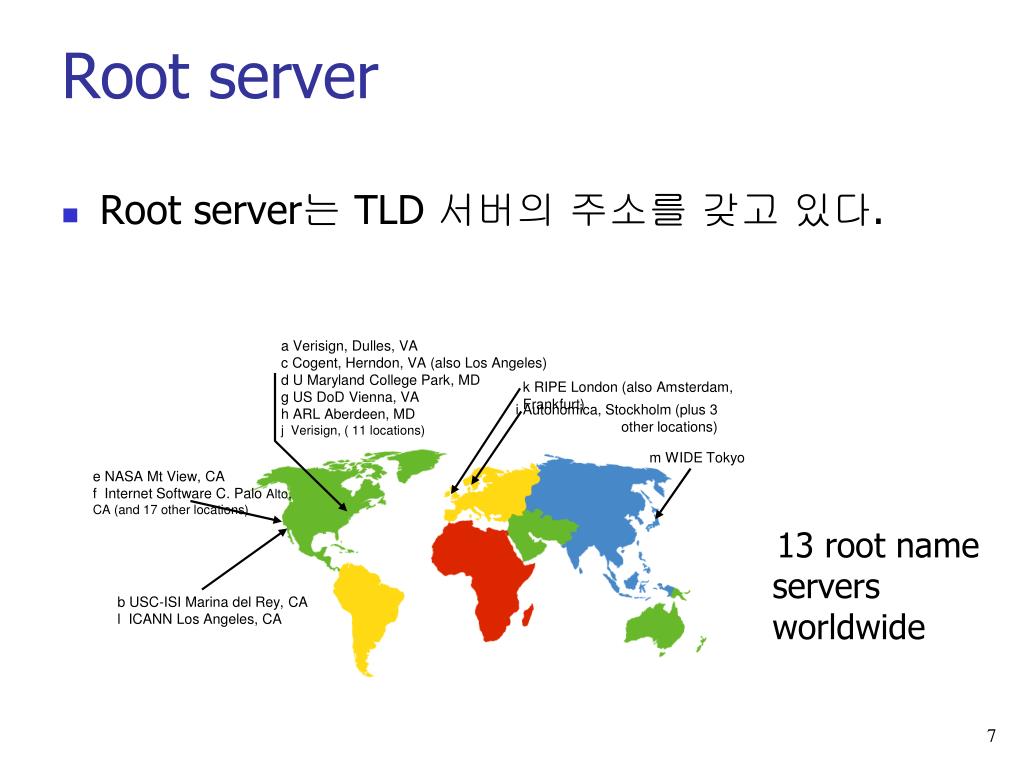

Root server

Top-lever Domain server


Root server

a Verisign, Dulles, VA

c Cogent, Herndon, VA (also Los Angeles)

d U Maryland College Park, MD

g US DoD Vienna, VA

h ARL Aberdeen, MD

j Verisign, ( 11 locations)

k RIPE London (also Amsterdam, Frankfurt)

i Autonomica, Stockholm (plus 3 other locations)

m WIDE Tokyo

e NASA Mt View, CA

f Internet Software C. Palo Alto, CA (and 17 other locations)

b USC-ISI Marina del Rey, CA

l ICANN Los Angeles, CA

Root server

  • Root server는 TLD 서버의 주소를 갖고 있다.

13 root name servers worldwide


Chapter 25 dns domain name system

TDL server

Authoritative server

실제 DN과 IP 주소의 매핑 정보를 갖고 있는 특정 기관의 서버

Local server (default name server)

처음 query가 발생할 때 이 query 메시지가 전달되는 DNS 서버이다.

DNS 서버


Iterative query

호스트 cis.poly.edu는 gaia.cs.umass.edu의 IP 주소를 알고싶다.

local DNS server

dns.poly.edu

예(iterative query)

root DNS server

2

3

TLD DNS server

4

5

6

7

1

8

authoritative DNS server

dns.cs.umass.edu

requesting host

cis.poly.edu

gaia.cs.umass.edu


Recursive queries

root DNS server

2

3

6

7

TLD DNS server

4

local DNS server

dns.poly.edu

5

1

8

authoritative DNS server

dns.cs.umass.edu

requesting host

cis.poly.edu

gaia.cs.umass.edu

예:recursive queries


Chapter 25 dns domain name system

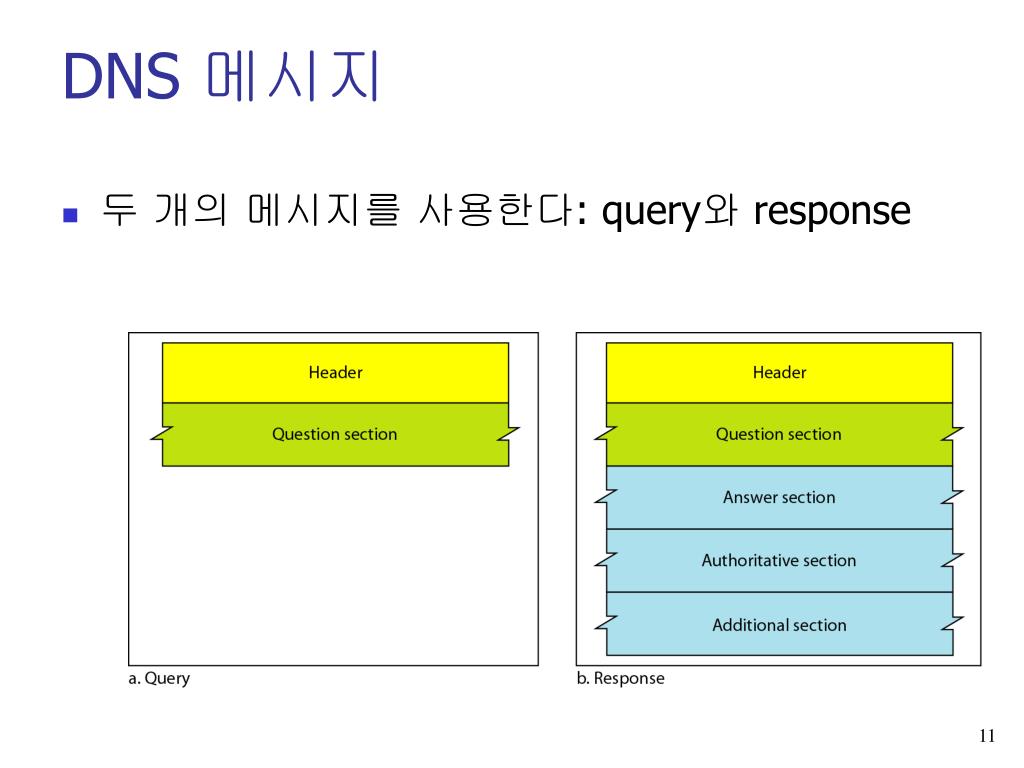

DNS 메시지

  • 두 개의 메시지를 사용한다: query와 response


Dns caching and updating records

일단 name server는 매핑 정보를 얻으면, 매핑 정보를 캐쉬에 기록해 둔다.

캐쉬 정보는 일정 시간이 경과하면 삭제된다.

일반적으로 TLD servers의 정보는 local name servers의 캐쉬에 기록된다.

따라서 보통 root name server까지 query가 가지 않는다.

DNS: caching and updating records


Dns records

DNS database: resource records (RR)의 집합

Type=NS

Name은 domain (e.g. foo.com)

Value는 이 도메인의 aurthoritative name server의 호스트 네임

RR format: (name, value, type, ttl)

DNS records

  • Type=A

    • Name은 hostname

    • Value는 IP address

  • Type=CNAME

    • Name은 “canonical” (the real) name에 대한 또 다른 이름

    • value is canonical name

  • Type=MX

    • Value는 name과 연관된 메일서버의 이름


Chapter 25 dns domain name system

예: “networkuptopia.com”을 registrar (예, ISP)에 등록하려 한다.

Registrar에게 authoritative name server (primary and secondary)의 이름과 IP 주소를 알려준다.

Registrar는 두개의 RR을 com TLD server에 등록한다.

(networkutopia.com, dns1.networkutopia.com, NS)

(dns1.networkutopia.com, 212.212.212.1, A)

authoritative server에는 www.networkuptopia.com에 대한 Type A record를 추가하고 networkutopia.com에 대해서는 Type MX record를 추가한다.

새로운 이름을 DNS에 등록하는 절차
