  1. 小波变换与损伤检测 张银宇 1013208032 材料科学与工程学院

  2. 我的工作背景介绍 改善交联的不均一性 Macromolecules, 2011, 44(22): 8916-8924.

  3. 我的工作背景介绍 在凝胶中引入能量分散机制 双网络水凝胶 双分子层水凝胶 Macromolecules, 2011, 44(22): 8916-8924. Soft Matter, 2010, 6(12): 2583-2590.

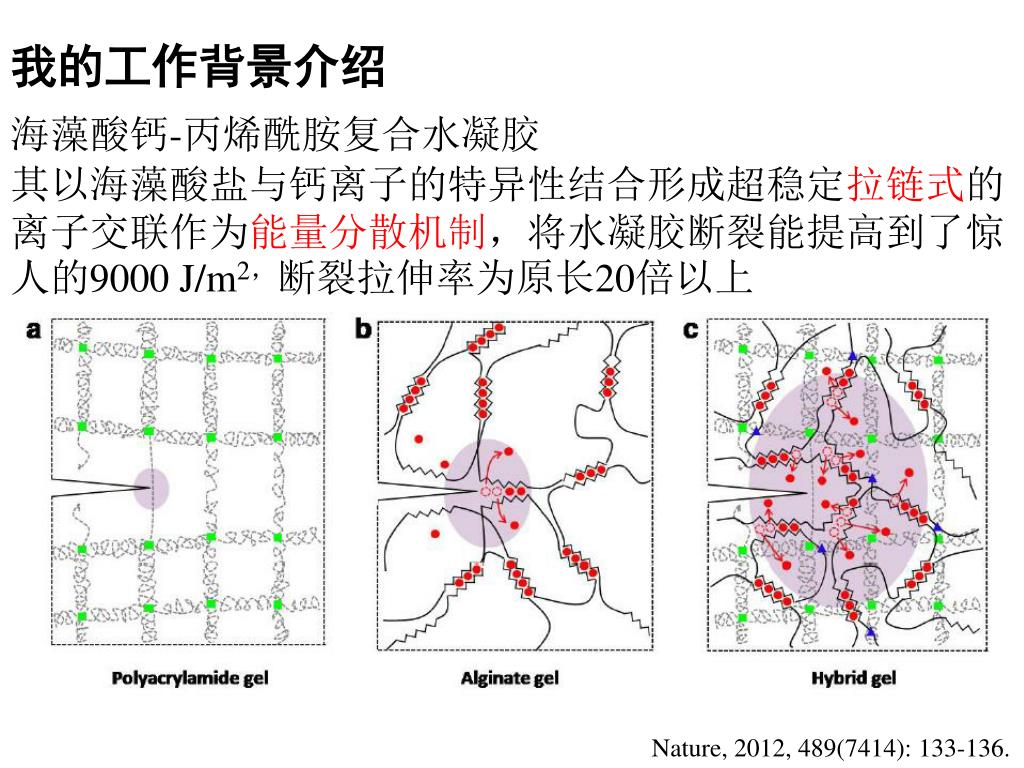

  4. 我的工作背景介绍 海藻酸钙-丙烯酰胺复合水凝胶 其以海藻酸盐与钙离子的特异性结合形成超稳定拉链式的离子交联作为能量分散机制，将水凝胶断裂能提高到了惊人的9000 J/m2，断裂拉伸率为原长20倍以上 Nature, 2012, 489(7414): 133-136.

  5. 我的工作 裤型撕裂应力-位移曲线（A）和实物图（B）

  6. 损伤检测与复合材料 航空航天 海洋工程 汽车工程

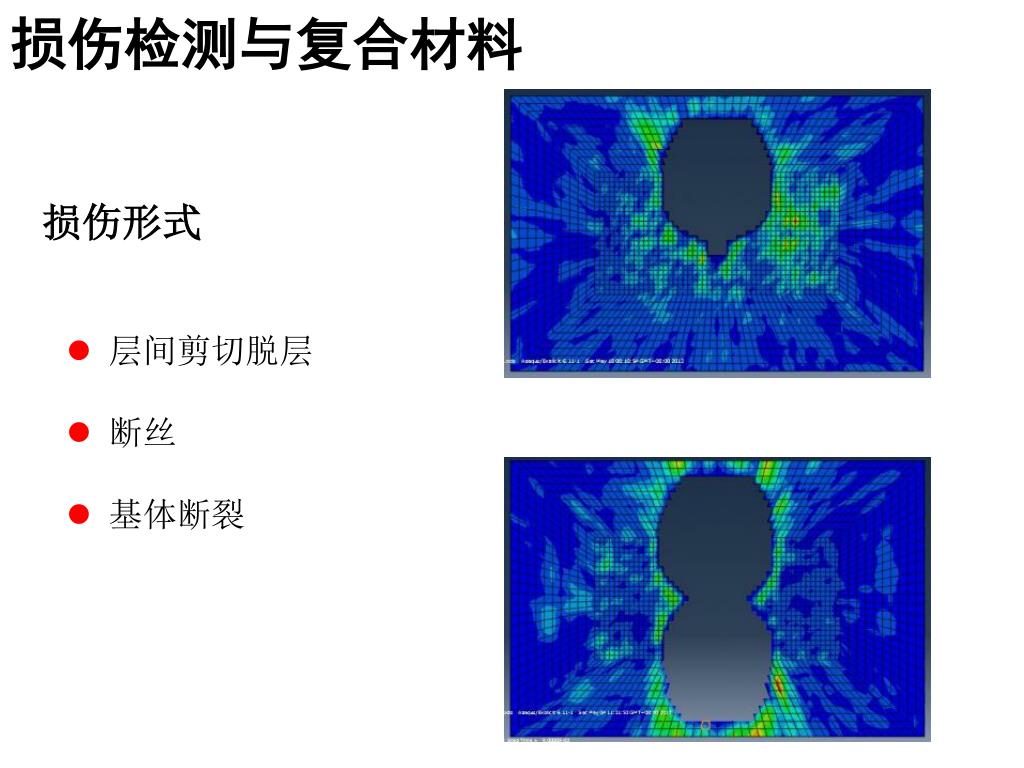

  7. 损伤检测与复合材料 损伤形式 • 层间剪切脱层 • 断丝 • 基体断裂

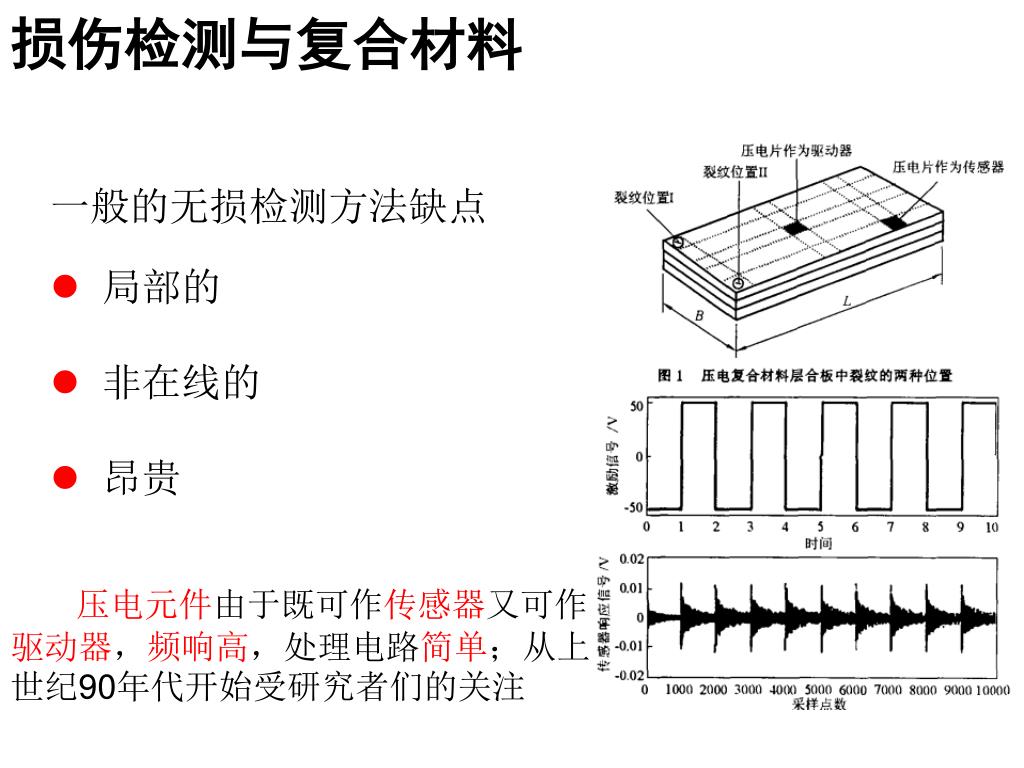

  8. 损伤检测与复合材料 • 一般的无损检测方法缺点 • 局部的 • 非在线的 • 昂贵 压电元件由于既可作传感器又可作驱动器，频响高，处理电路简单；从上世纪90年代开始受研究者们的关注

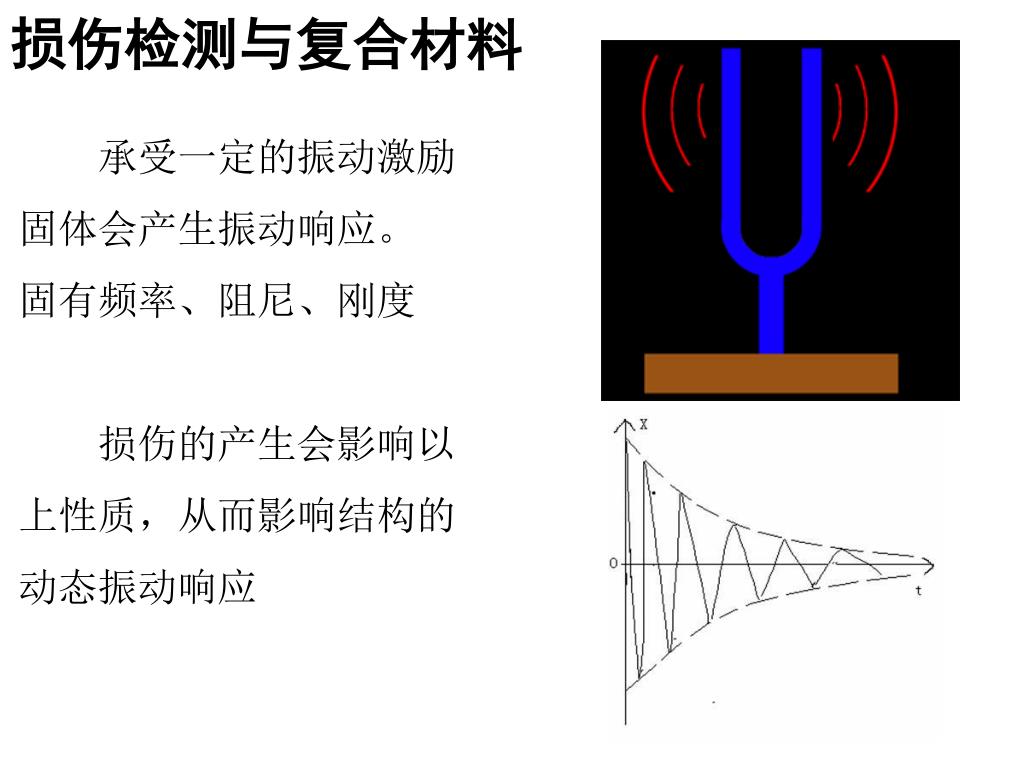

  9. 损伤检测与复合材料 承受一定的振动激励固体会产生振动响应。 固有频率、阻尼、刚度 损伤的产生会影响以上性质，从而影响结构的动态振动响应

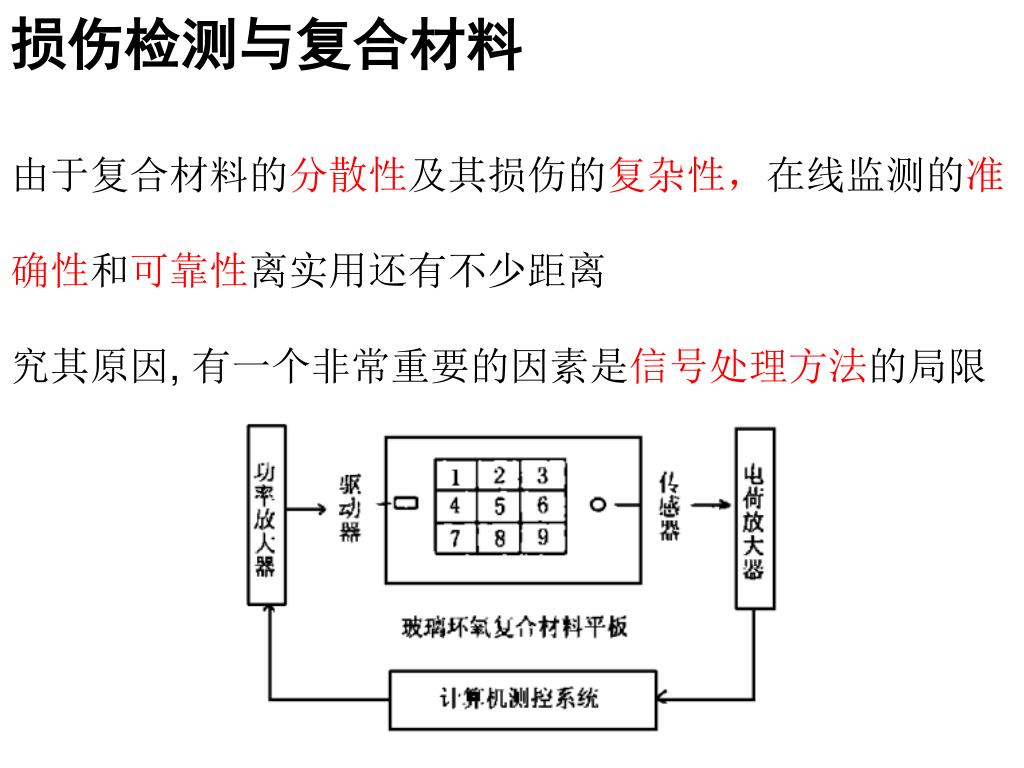

  10. 损伤检测与复合材料 由于复合材料的分散性及其损伤的复杂性，在线监测的准确性和可靠性离实用还有不少距离 究其原因, 有一个非常重要的因素是信号处理方法的局限

  11. 损伤检测与复合材料 傅立叶变换分析 只能获得信号的整体频谱, 而不能获得信号的局部特性 小波变换分析 数学显微镜：可通过检查不同放大倍数下的变化来研究信号的特征 具有优良的时频局部化特性

  12. 损伤检测与复合材料 本研究主要采用 具有紧支撑的正交小波函数Daubechies 右图为 4系数的 Daubechies小波函数 db4 8系数的 Daubechies小波函数 db8

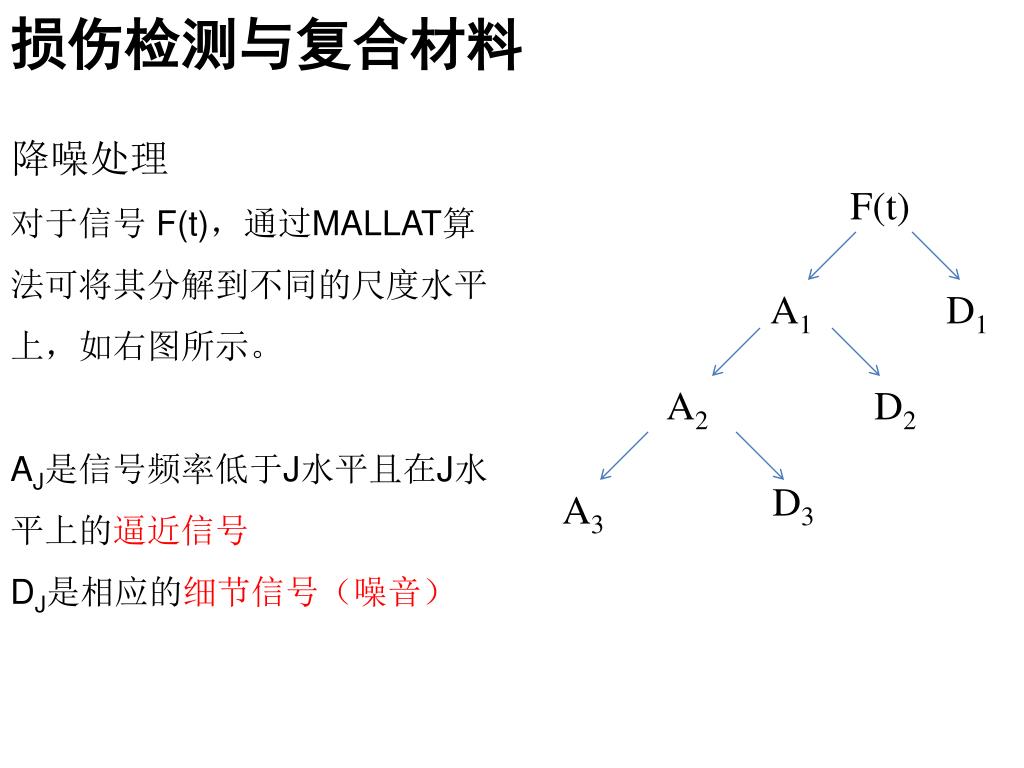

  13. 损伤检测与复合材料 降噪处理 F(t) 对于信号 F(t)，通过MALLAT算法可将其分解到不同的尺度水平上，如右图所示。 AJ是信号频率低于J水平且在J水平上的逼近信号 DJ是相应的细节信号（噪音） A1 D1 A2 D2 D3 A3

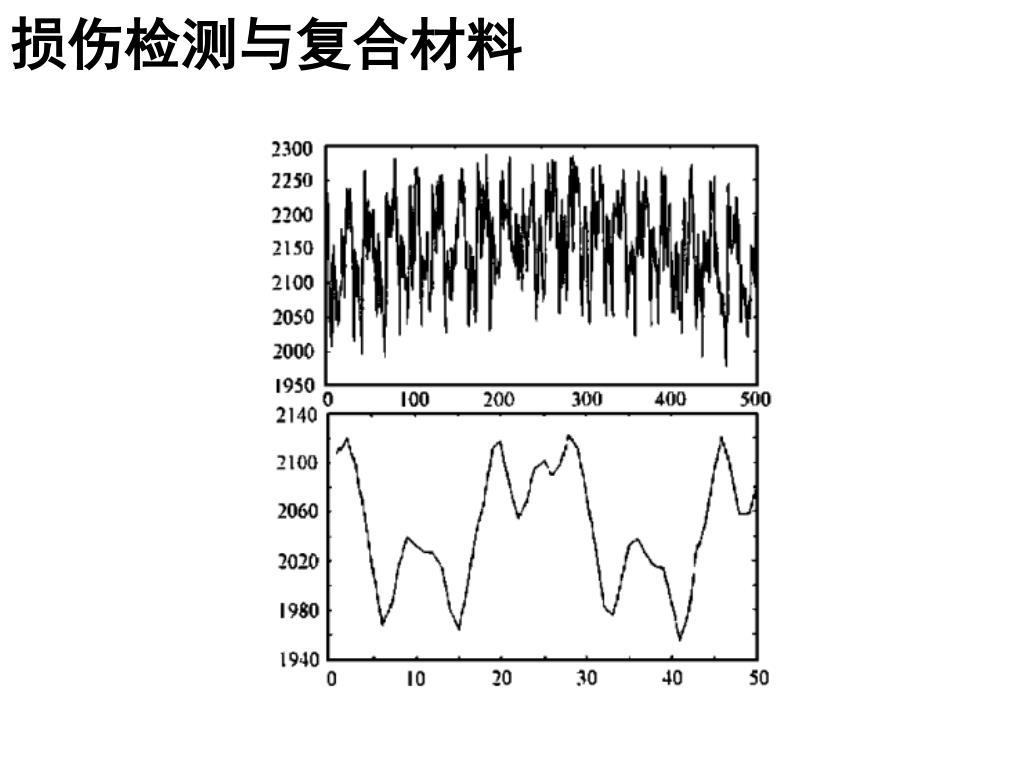

  14. 损伤检测与复合材料

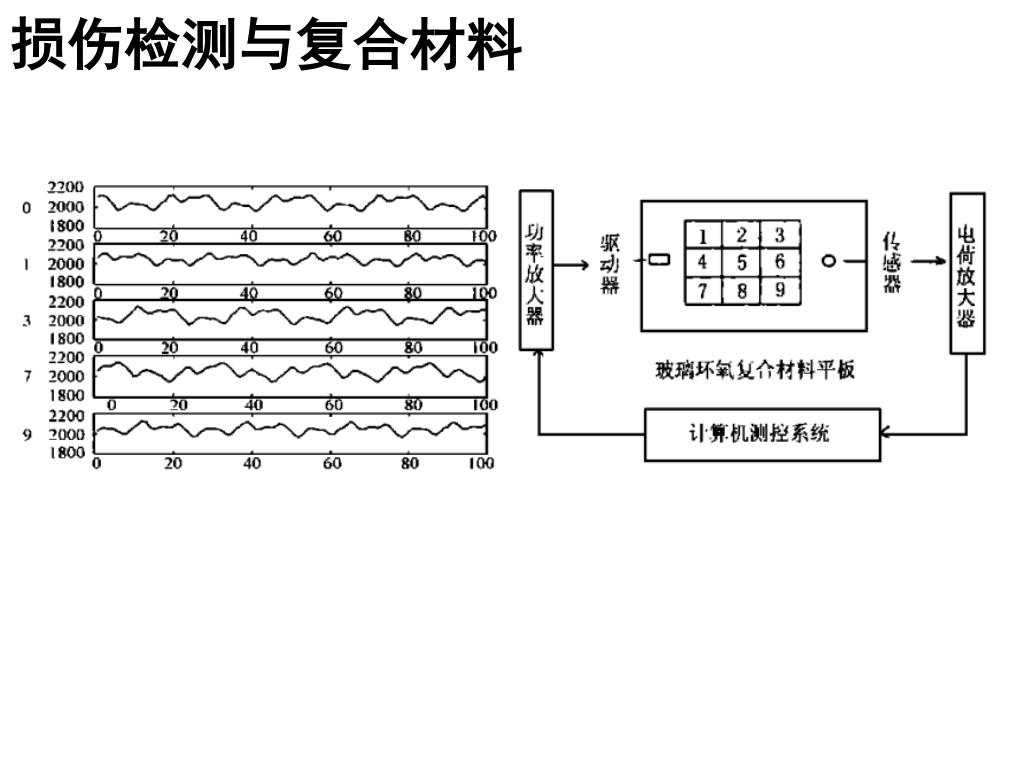

  15. 损伤检测与复合材料

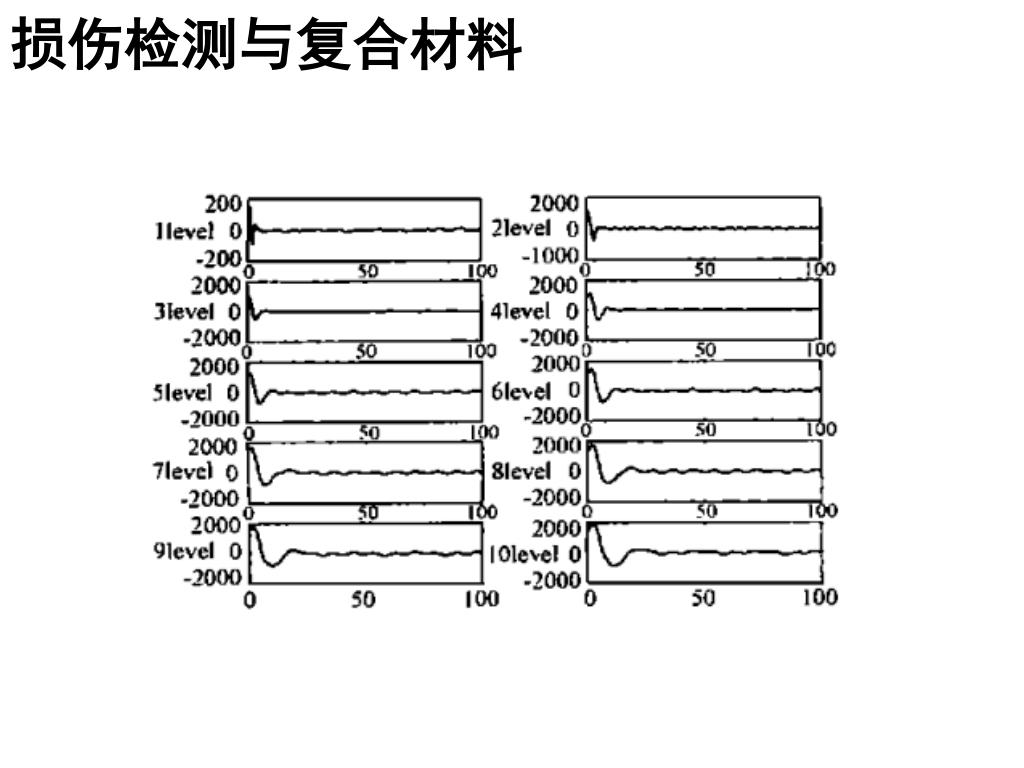

  16. 损伤检测与复合材料

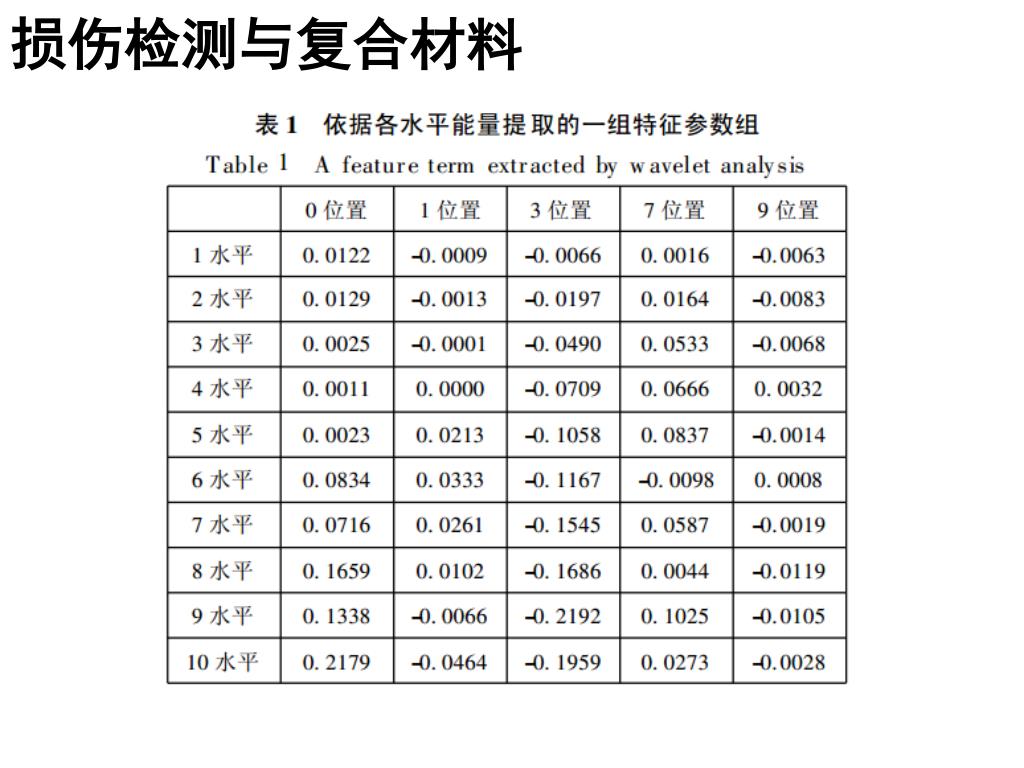

  17. 损伤检测与复合材料

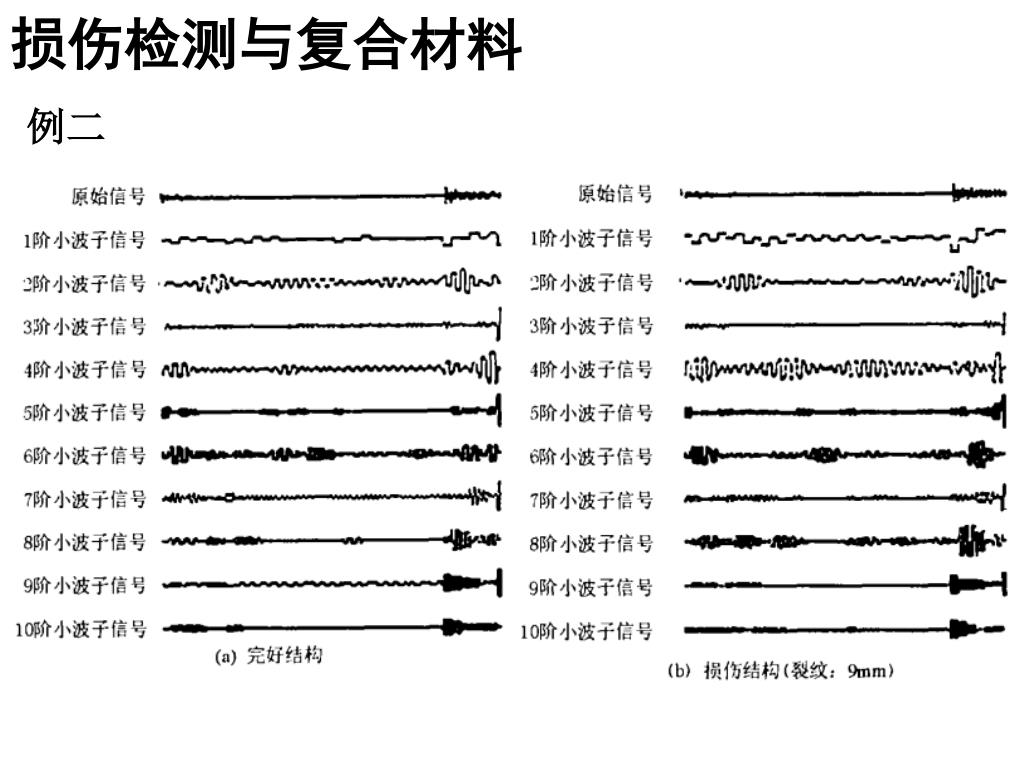

  18. 损伤检测与复合材料 例二

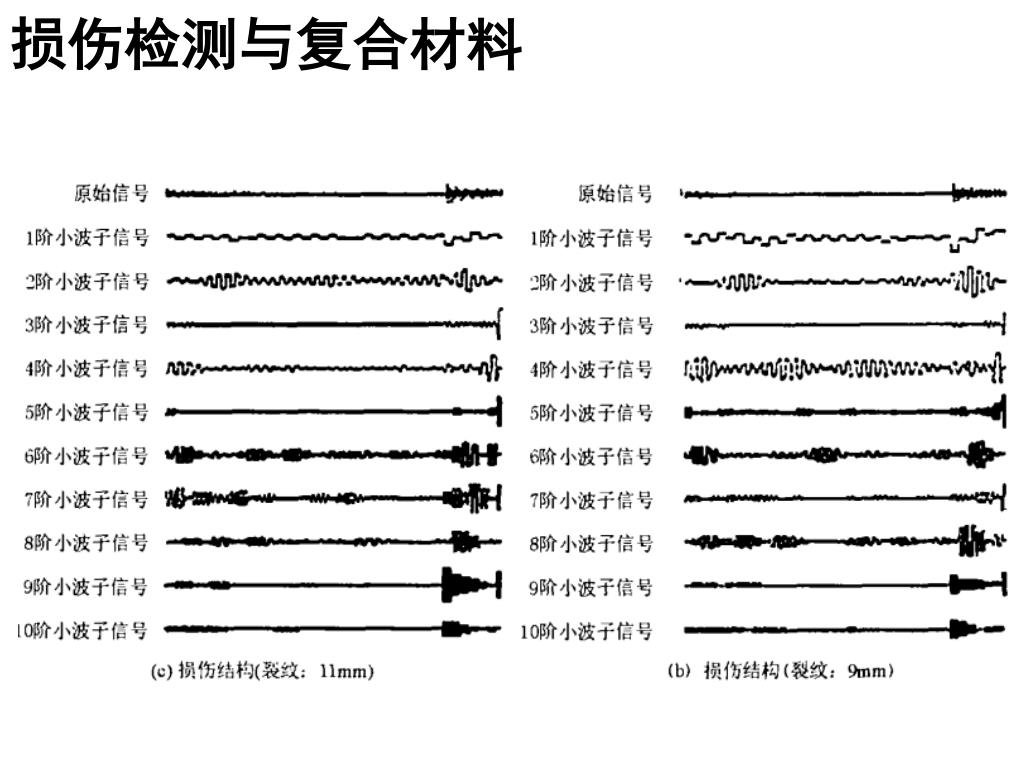

  19. 损伤检测与复合材料

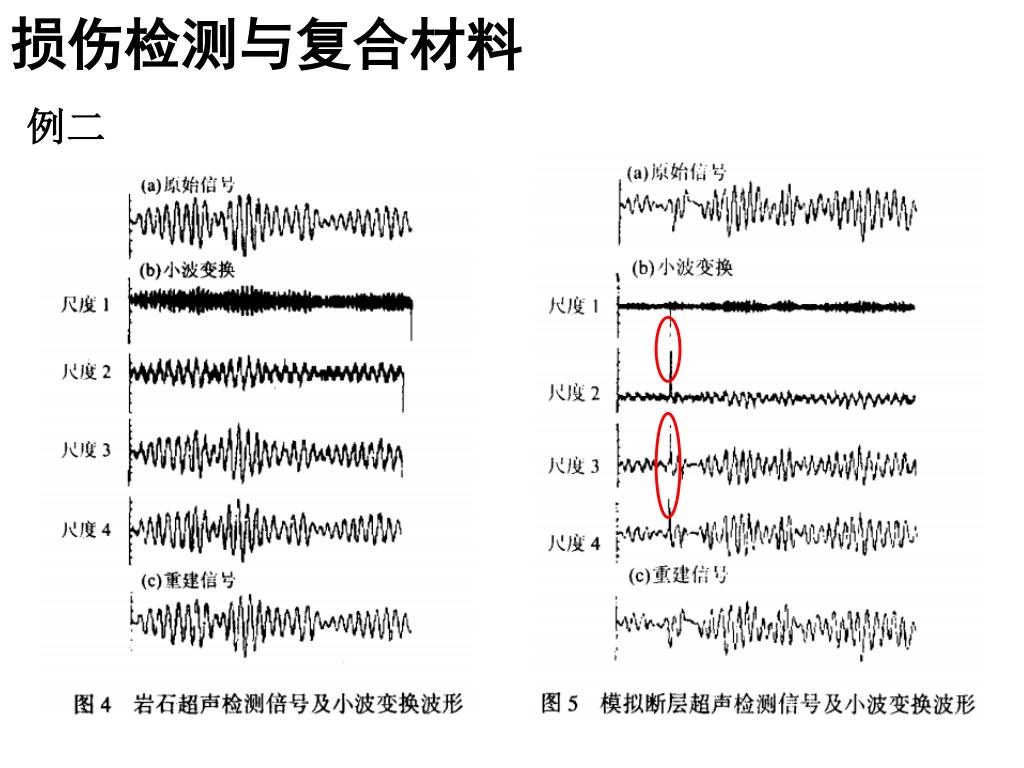

  20. 损伤检测与复合材料 例二

  21. 谢谢聆听 张银宇 1013208032 Yiny_zhang@tju.edu.cn QQ693055886
