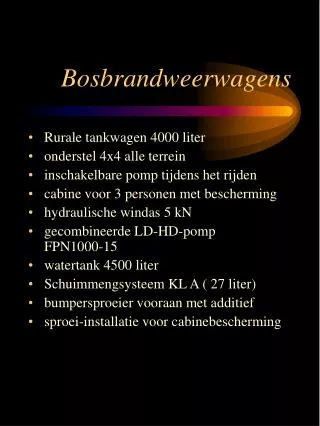

  1. Bosbrandweerwagens • Rurale tankwagen 4000 liter • onderstel 4x4 alle terrein • inschakelbare pomp tijdens het rijden • cabine voor 3 personen met bescherming • hydraulische windas 5 kN • gecombineerde LD-HD-pompFPN1000-15 • watertank 4500 liter • Schuimmengsysteem KL A ( 27 liter) • bumpersproeier vooraan met additief • sproei-installatie voor cabinebescherming

  2. Bosbrandweerwagens Uitvoering Fire Technics • chassis MAN TGM 18.240 4x4 • MTG : 16500 kg • motorvermogen : 176 kW Euro IV • cabine voor 3 man • tankinhoud 4500 liter + KL A 27 liter • LD-pomp N20 ( FPN-15-1000) • sproeibalk vooraan • schuimmenginstallatie klasse A • Rotzlerlier 5 ton • Variante onafhankelijk aangedreven pomp

  3. Bosbrandweerwagen

  4. Tankwagens • Toepassingen • tankwagens 8000 liter en 12000 liter • chassis in 4x2 - 4x4 - 6x2 -6x4 • motorvermogen >220 kW eis van 14 kW/ton vervalt • cabine : 1 + 2 • tankinhoud : 8000 l of 12000 l • uitgebreide standaarduitrusting • schuiminstallatie klasse A en B in optie • besproeiingsinstallatie detergent

  5. Tankwagen 8000 liter • Vanassche • Mercedes Econic 1933L - MTG 20000 kg • motorvermogen : 240 kW Euro V • LD-pomp : Ziegler FPN 10-2000 • HD-Pomp: Ziegler FPH 40-250 • cabine : 3 personen • tank : 8350 liter water en 950 liter additief • sproeibalk HD voor detergent • draagbare pomp MP 6-500 • optie 4x4 met motor 279 kW

  6. Tankwagen 8000 liter

  7. Tankwagen 12000 liter • Vanassche n.v. • IVECO Stralis AD260 (6x2) • MTG :27000 kg • motorvermogen : 350 kW Euro V • cabine voor 3 personen • tank : 14500 liter + varianten ( water-schuim) • LD-pomp Ziegler FPN10-2000 • sproei-installatie in optie • cavitatiebewaking pomp • draagbare pomp MP6-500

  8. Tankwagen 12000 liter

  9. Tankwagen 12000 liter

  10. Tankcontainer • Tankinhoud max 9500 liter • bergkast voor inbouw motorpomp gevoed door tank • slangenhaspel 60m of 80 m slang ( optioneel)

  11. Schuimautopomp • TN60-85 • Rosenbauer • Renault GRH 305 (6x4) • MTM : 26.000 kg • Motorvermogen : 221 kW • Cabine : 3 + 8 • Schuimtank 6000 liter • Pomp Rosenbauer R600 ( 6000/10)Schuimpomp R60 ( 500/16) • 2 schuimmengers 600 tot 4000 l/min • 2 monitoren 2000 l/min bij 10 bar

  12. SchuimautopompToepassingen • Schuimblussing • Voedings-en of bluspomp • Industriële brandbestrijding • Nadeel : geen bluswatertank • Aanpassingen in diverse korpsen • Type schuimconcentraat AFFF-ATC • Schuimmenging door injectie

  13. Poederwagensconcept • Chassis : alleterreintype • Poedervoorraad 500 tot 5000 kg • 1 of meerdere ketels • drijfgas in flessenbatterij of permanent onder druk • Bedienings-en controle-unit • Haspels met poederpistolen • Poederkanon

  14. PoederwagensToepassingen • Bestrijding klasse B en C-branden • Combinatie met schuim soms noodzakelijk – reden ?

  15. PoederwagensBijzondere toepassingen Crashtender voor vliegtuigongevallen • Uitrusting • Doelstellingen

  16. Bijzondere voertuigen Crashtender • onderstel : * alle assen aangedreven* aangepast aan de opbouw en alle- terreininzet* trekogen voor en achter* buitengewone afmetingen • Motor :* in functie van gewicht,acceleratie en topsnelheid* 1 of meerdere motoren* automatische versnellingsbak

  17. Bijzondere voertuigen Crashtender • Assen en stuurinrichting* assen aangepast aan gewicht, snelheid en terreinomstandigheden* specifiek remssysteem* gestuurde achterassen • bestuurderscabine :* 3 -mansbezetting* bedieningen geïntegreerd

  18. Bijzondere voertuigenCrashtender Water-schuimmonitor • dakmonitor* afstandsbediend + handbediend* instelbaar debiet* instelbare straalvorm* bewegingsbeveiliging* debiet 3000/6000/10 • bumpermonitor*afstandsbediend + handbediend* instelbare straalvorm* debiet 1000/10 • sproeiinstallatie

  19. Bijzondere voertuigen Crashtender • Brandbestrijdingsinstallatie* watertank tot 16000 liter* pomp 7000/10 in-en uitschakelbaar in de cabine en rond het voertuig* pomp kan werken al rijdend tegen beperkte snelheid ( reden ?) • Schuiminstallatie* schuimtank met tot 1000 l AFFF* voormenger 0-1,5-3% instelbaar in de cabine • Poederinstallatie * poederketel met 500 kg poeder* poedermonitor + 2 haspels

  20. Bijzondere voertuigen Crashtender • Poederinstallatie :* permanent druksysteem * door het voertuig aangedreven compressor* stationaire elektrische hulp- compressor op het net* 2 poederstraalpijpen op haspels 40 meter en debiet 5 kg/sec* poedermonitor met instelbaar debiet ( 30 of 15 kg/sec) en worp van 60 of 40 meter
