Planning du cours

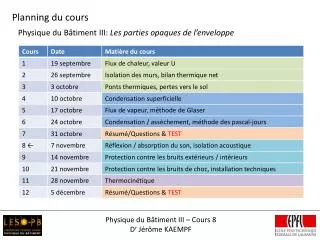

1. Planning du cours Physique du Bâtiment III: Les parties opaques de l’enveloppe Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

2. Condensation / assèchement, méthode des pascal-jours Retour sur le Mini-Test 1 – Méthode des pascal-jours 1. a) Citer la ou les méthodes que l’on peut utiliser pour déterminer la quantité d’eau condensée dans les murs suivants: int. int. ext. ext. • Pas de plan de condensation clair:pascal-jours • Glaser • Plan de condensation clair du côté froid de l’isolant: pascal-jours • Glaser 1. c) Déterminer les unités des et de la méthode des pascal-jours. avec Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

3. Réflexion / absorption du son, isolation acoustique Introduction – Rappel de l’échelle du niveau sonore Le niveau sonore se définit comme suit: avec: : Pression acoustique : Pression acoustique de référence, en général au seuil de l’audition Note: La pression acoustique a les unités d’une force par unité de surface: Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

4. Réflexion / absorption du son, isolation acoustique Introduction – Rappel de l’échelle du niveau sonore, fonction de la fréquence niveau sonore (dB) Le seuil de l’audition dépend de la fréquence sonore (et des personnes) Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

5. Réflexion / absorption du son, isolation acoustique Introduction – Rappel de l’échelle du niveau sonore, dB(A) La pondération A est utilisée pour corriger le niveau sonore en fonction de la perception sonore La perception humaine n’est pas la même selon la fréquence de la source (de même que le seuil de l’audition est différent) Le niveau sonore corrigé est dit en dB(A) Mesure en demi-octave Octaves: 55, 110, 220, 440, 880, 1760 Hz Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

6. Réflexion / absorption du son, isolation acoustique Niveau sonore en fonction de la distance à la source : distance à la source (m) durée du son: Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

7. Réflexion / absorption du son, isolation acoustique Temps de réverbération Définition: Le temps de réverbération est définit comme le temps nécessaire à une diminution de 60 dB du niveau sonore depuis le déclenchement de la source Note: cela correspond à une diminution d’un millième de la pression acoustique Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

8. Réflexion / absorption du son, isolation acoustique Temps de réverbération - loi de (Wallace Clement) Sabine Loi empirique : temps de réverbération : volume de la pièce : surface pondérée par le coefficient d’absorption : nombre de surfaces dans la pièce (-) : coefficient d’absorption de la surface (-) : aire de la surface où: Question: Déterminer le rapport idéal pour une intelligibilité optimale de Réponse: Le rapport idéal pour une intelligibilité optimale de Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

9. Réflexion / absorption du son, isolation acoustique Temps de réverbération - intelligibilité Intelligibilité optimale pour : chambre sourde idéale absorption maximale des surfaces : salle réverbérante mauvaise intelligibilité (Cathédrale: ) Attention toutefois au risque d’écho qui subsiste malgré une bonne intelligibilité ou Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

10. Réflexion / absorption du son, isolation acoustique Temps de réverbération - absorbants et réflecteurs, salle de cours • Choix des absorbants et réflecteurs: • Temps de réverbération optimal (rapport idéal de l’ordre de 10, où dépend des coefficients d’absorption) • Eviter les risques d’écho Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

11. Réflexion / absorption du son, isolation acoustique Temps de réverbération - absorbants et réflecteurs, salle de musique • Eviter les formes rondes (concaves) qui focalisent le son • Niveau sonore suffisant en fond de salle • Son harmonieux pour toutes les bandes de fréquences Appliquer la Loi de Sabine par bande d’octave pour le choix des matériaux (coefficients d’absorption) «KleinenHauses» der Staatstheater Stuttgart Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

12. Réflexion / absorption du son, isolation acoustique Temps de réverbération - choix des matériaux Il est relativement aisé d’absorber les hautes fréquences, avec des tentures ou des rideaux Plus difficile d’absorber les basses fréquences → résonateurs plans Fréquence de résonnance propre Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

13. Réflexion / absorption du son, isolation acoustique Temps de réverbération - choix des matériaux Salle de repos, de jeux, restaurant • les bruits peuvent parvenir de toutes parts, • on privilégie les conversations en tête-à-tête → plafond absorbant (0.5 < < 0.8) Bureaux • on cherche à obtenir un temps de réverbération moyen de 0.5 à 0.6 s → plafond absorbant (0.4 < < 0.5) Exemple de plafond absorbant: Crépi acoustique projeté Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF

14. Réflexion / absorption du son, isolation acoustique Résumé Le temps de réverbération est définit comme le temps nécessaire à une diminution de 60 dB du niveau sonore depuis le déclenchement de la source Loi empirique de Sabine : coefficient d’absorption de la surface (-) où: Intelligibilité optimale pour Optimiser les absorbants et réflecteurs en fonction de la pièce (bureau, restaurant, salle de musique, salle de cours) La loi de Sabine peut s’appliquer par bande d’octave Physique du Bâtiment III – Cours 8 Dr Jérôme KAEMPF
