Presentation Transcript


856211

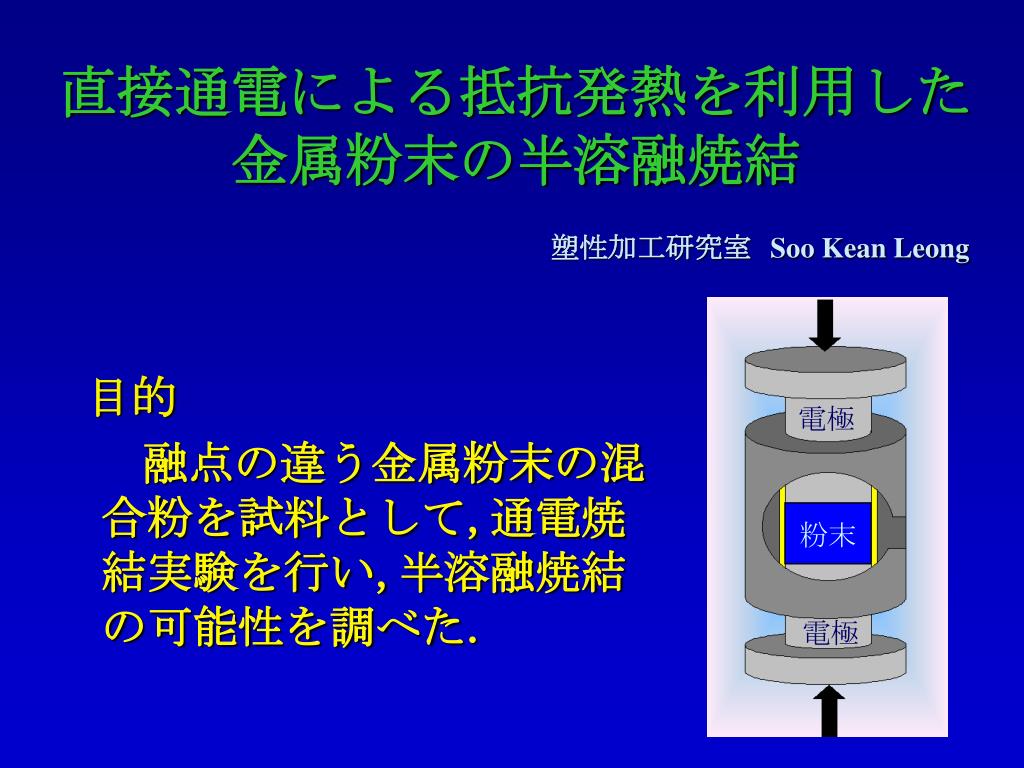

電極

粉末

電極

直接通電による抵抗発熱を利用した金属粉末の半溶融焼結

目的

融点の違う金属粉末の混合粉を試料として,通電焼結実験を行い,半溶融焼結の可能性を調べた.

塑性加工研究室 Soo Kean Leong


856211

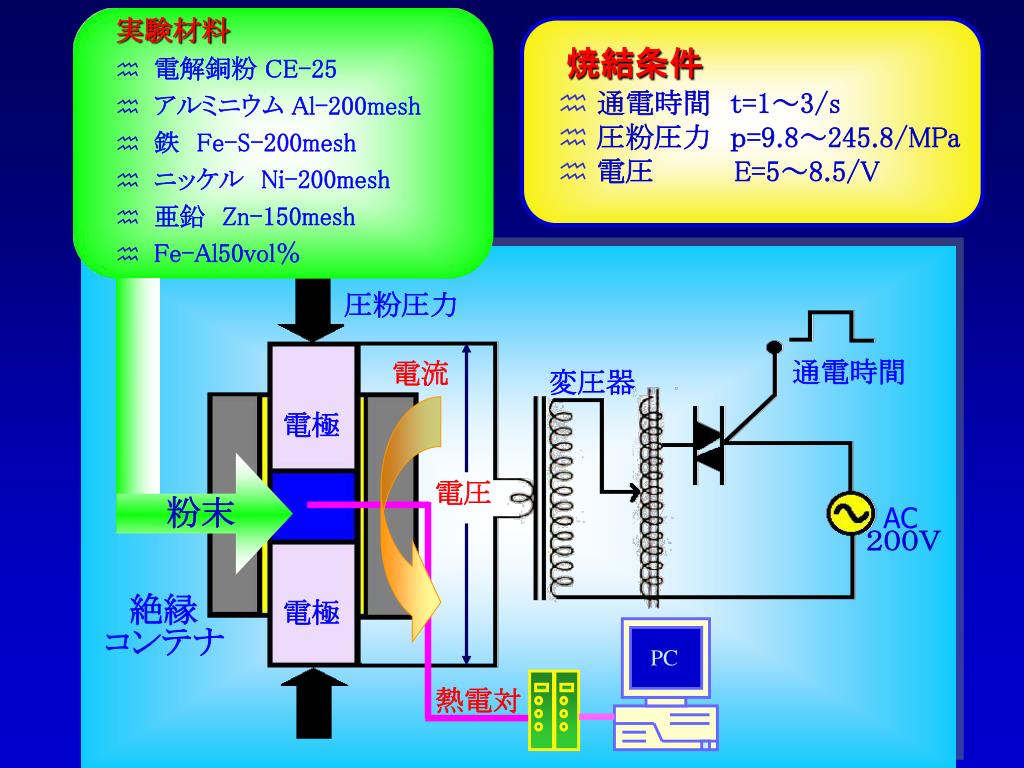

  • 通電時間 t=1~3/s

  • 圧粉圧力 p=9.8~245.8/MPa

  • 電圧  E=5~8.5/V

焼結条件

圧粉圧力

通電時間

電流

変圧器

電極

電圧

粉末

AC

電極

PC

熱電対

実験材料

  • 電解銅粉 CE-25

  • アルミニウム Al-200mesh

  • 鉄 Fe-S-200mesh

  • ニッケル Ni-200mesh

  • 亜鉛 Zn-150mesh

  • Fe-Al50vol%

粉末

200V

絶縁

コンテナ


856211

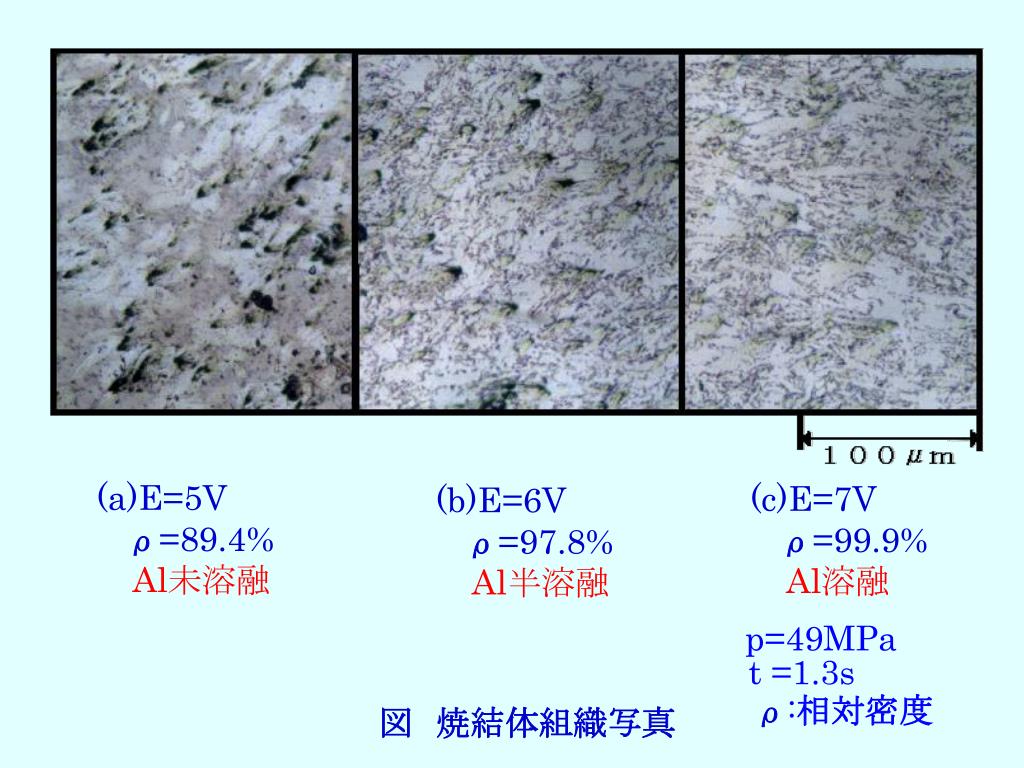

p=49MPa

t =1.3s

ρ:相対密度

(a)E=5V

ρ=89.4%

Al未溶融

(c)E=7V

ρ=99.9%

Al溶融

(b)E=6V

ρ=97.8%

Al半溶融

図 焼結体組織写真


856211

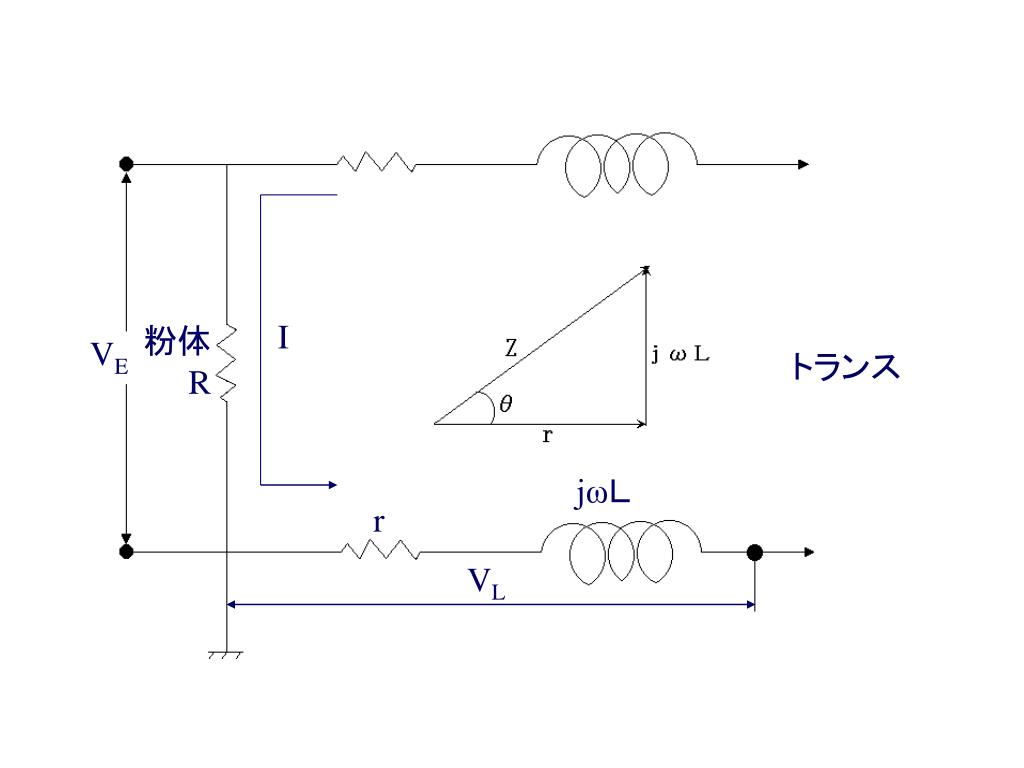

I

粉体

R

VE

トランス

jωL

r

VL
