Mechanical ventilation clinical application

Mechanical Ventilation& Clinical application

กวีวรรณ ลิ้มประยูร

หน่วยหออภิบาลผู้ป่วยเด็ก

หน่วยโรคระบบทางเดินหายใจ

ภาควิชากุมารเวชศสตร์

คณะแพทยศาสตร์ศิริราชพยาบาล

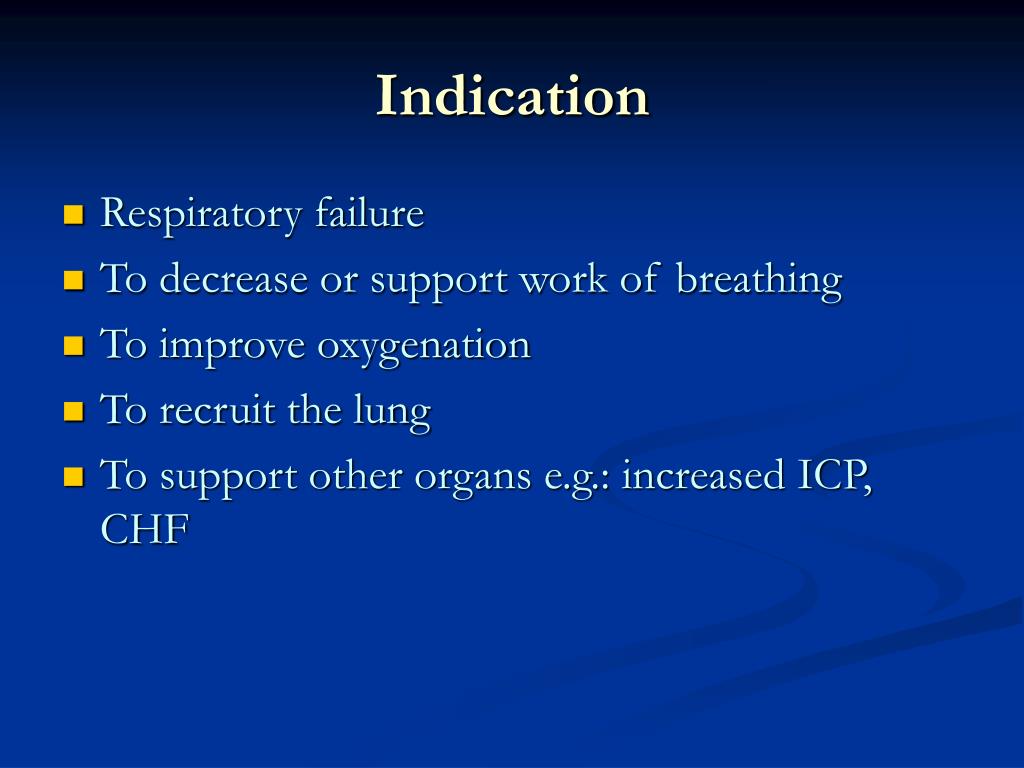

Indication1
Indication

  • Respiratory failure

  • To decrease or support work of breathing

  • To improve oxygenation

  • To recruit the lung

  • To support other organs e.g.: increased ICP, CHF


Normal value
Normal value

  • Tidal volume 10-12 ml/kg in general

    or 6-8 ml/kg in ARDS

  • MV 200-300 ml /kg



How to set in some situations
How to set in some situations

  • post-operative

  • asthma or BPD

  • pneumonia or ARDS

  • increased ICP

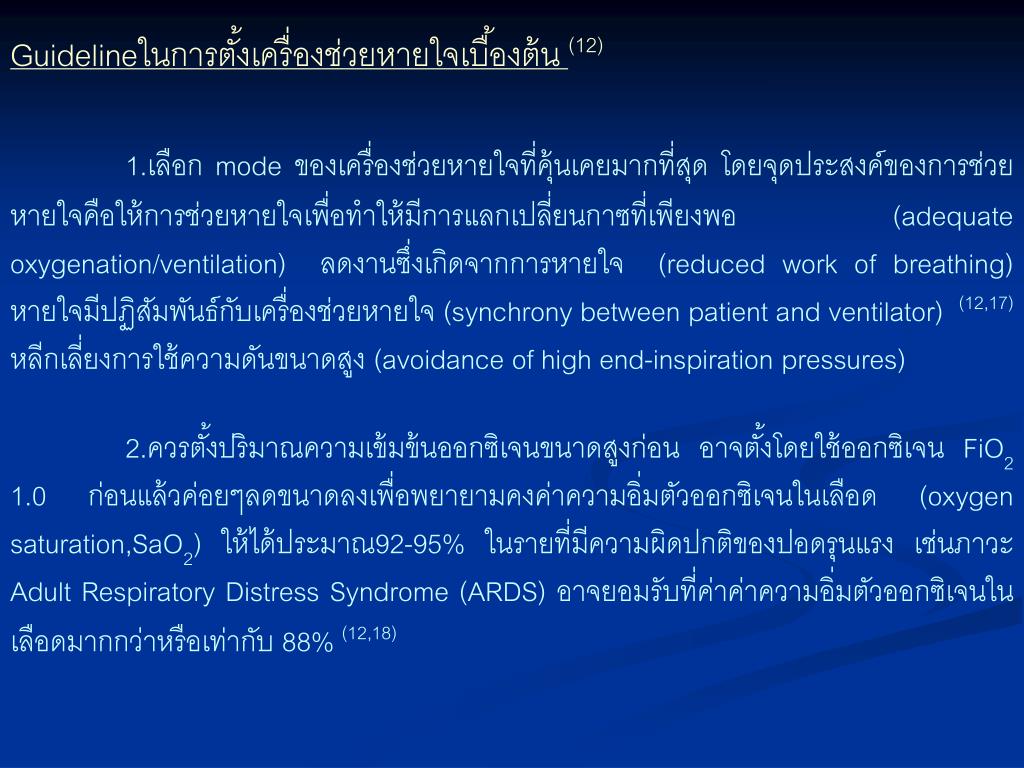

Guidelineในการตั้งเครื่องช่วยหายใจเบื้องต้น (12)

1.เลือก mode ของเครื่องช่วยหายใจที่คุ้นเคยมากที่สุด โดยจุดประสงค์ของการช่วยหายใจคือให้การช่วยหายใจเพื่อทำให้มีการแลกเปลี่ยนกาซที่เพียงพอ (adequate oxygenation/ventilation) ลดงานซึ่งเกิดจากการหายใจ (reduced work of breathing) หายใจมีปฏิสัมพันธ์กับเครื่องช่วยหายใจ (synchrony between patient and ventilator) (12,17) หลีกเลี่ยงการใช้ความดันขนาดสูง (avoidance of high end-inspiration pressures)

2.ควรตั้งปริมาณความเข้มข้นออกซิเจนขนาดสูงก่อน อาจตั้งโดยใช้ออกซิเจน FiO2 1.0 ก่อนแล้วค่อยๆลดขนาดลงเพื่อพยายามคงค่าความอิ่มตัวออกซิเจนในเลือด (oxygen saturation,SaO2) ให้ได้ประมาณ92-95% ในรายที่มีความผิดปกติของปอดรุนแรง เช่นภาวะ Adult Respiratory Distress Syndrome (ARDS) อาจยอมรับที่ค่าค่าความอิ่มตัวออกซิเจนในเลือดมากกว่าหรือเท่ากับ 88% (12,18)

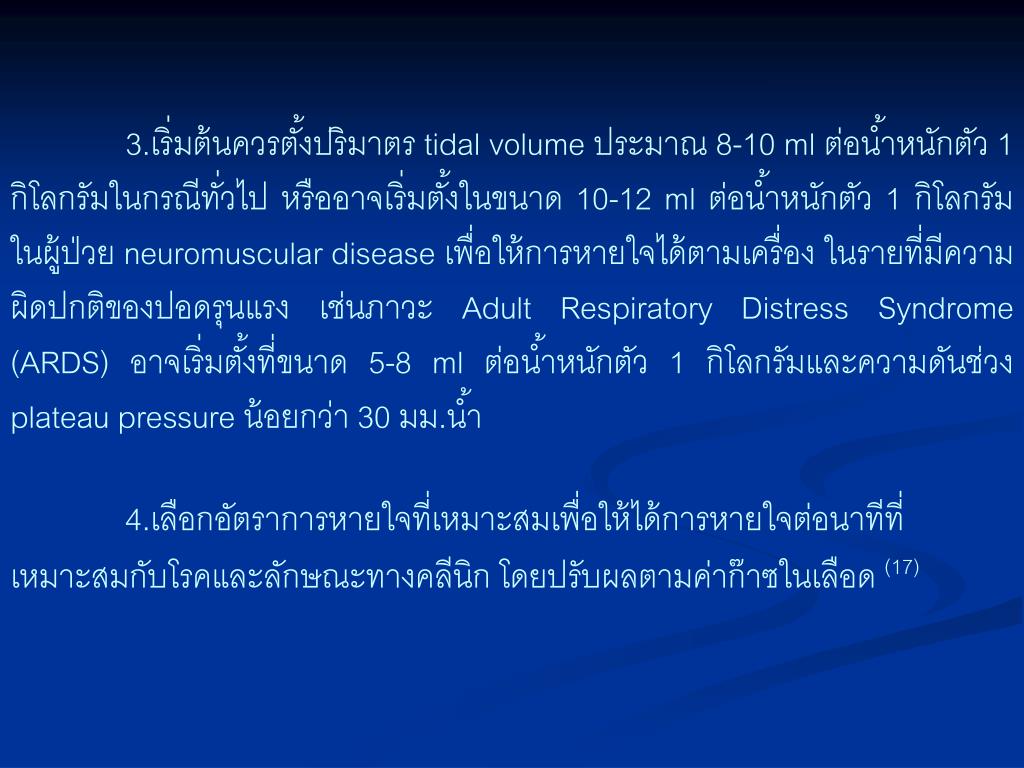

3.เริ่มต้นควรตั้งปริมาตร tidal volume ประมาณ 8-10 ml ต่อน้ำหนักตัว 1 กิโลกรัมในกรณีทั่วไป หรืออาจเริ่มตั้งในขนาด 10-12 ml ต่อน้ำหนักตัว 1 กิโลกรัมในผู้ป่วย neuromuscular disease เพื่อให้การหายใจได้ตามเครื่อง ในรายที่มีความผิดปกติของปอดรุนแรง เช่นภาวะ Adult Respiratory Distress Syndrome (ARDS) อาจเริ่มตั้งที่ขนาด 5-8 ml ต่อน้ำหนักตัว 1 กิโลกรัมและความดันช่วง plateau pressure น้อยกว่า 30 มม.น้ำ

4.เลือกอัตราการหายใจที่เหมาะสมเพื่อให้ได้การหายใจต่อนาทีที่เหมาะสมกับโรคและลักษณะทางคลีนิก โดยปรับผลตามค่าก๊าซในเลือด (17)

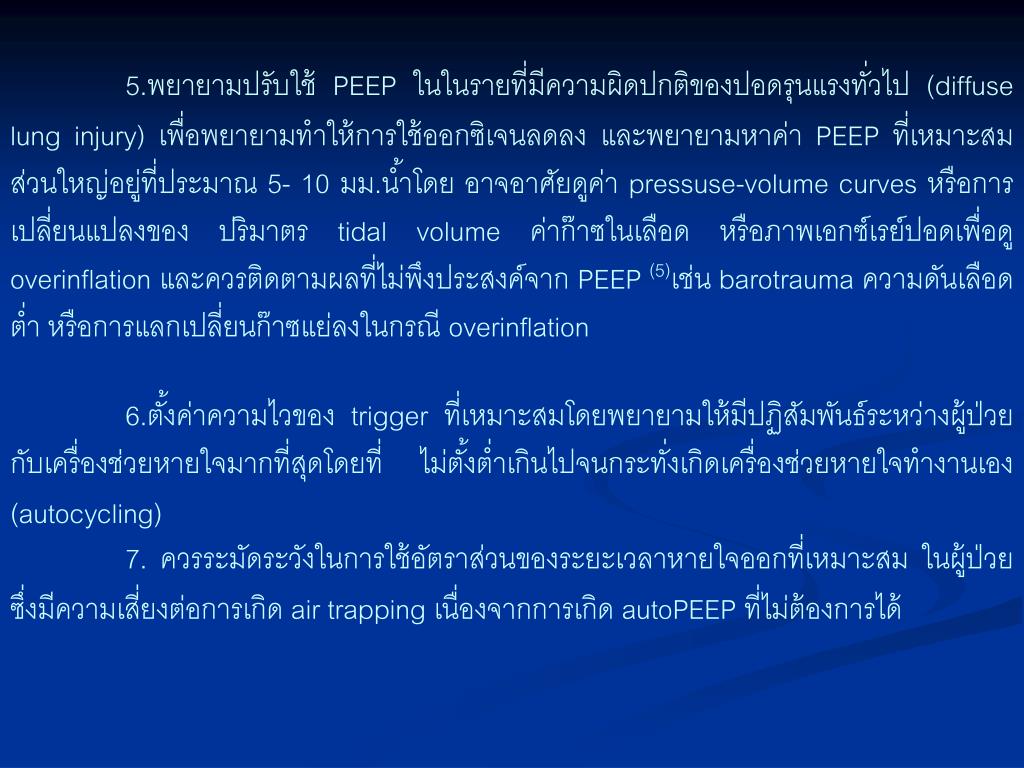

5.พยายามปรับใช้ PEEP ในในรายที่มีความผิดปกติของปอดรุนแรงทั่วไป (diffuse lung injury) เพื่อพยายามทำให้การใช้ออกซิเจนลดลง และพยายามหาค่า PEEP ที่เหมาะสม ส่วนใหญ่อยู่ที่ประมาณ 5- 10 มม.น้ำโดย อาจอาศัยดูค่า pressuse-volume curves หรือการเปลี่ยนแปลงของ ปริมาตร tidal volume ค่าก๊าซในเลือด หรือภาพเอกซ์เรย์ปอดเพื่อดู overinflation และควรติดตามผลที่ไม่พึงประสงค์จาก PEEP (5)เช่น barotrauma ความดันเลือดต่ำ หรือการแลกเปลี่ยนก๊าซแย่ลงในกรณี overinflation

6.ตั้งค่าความไวของ trigger ที่เหมาะสมโดยพยายามให้มีปฏิสัมพันธ์ระหว่างผู้ป่วยกับเครื่องช่วยหายใจมากที่สุดโดยที่ ไม่ตั้งต่ำเกินไปจนกระทั่งเกิดเครื่องช่วยหายใจทำงานเอง (autocycling)

7. ควรระมัดระวังในการใช้อัตราส่วนของระยะเวลาหายใจออกที่เหมาะสม ในผู้ป่วยซึ่งมีความเสี่ยงต่อการเกิด air trapping เนื่องจากการเกิด autoPEEP ที่ไม่ต้องการได้

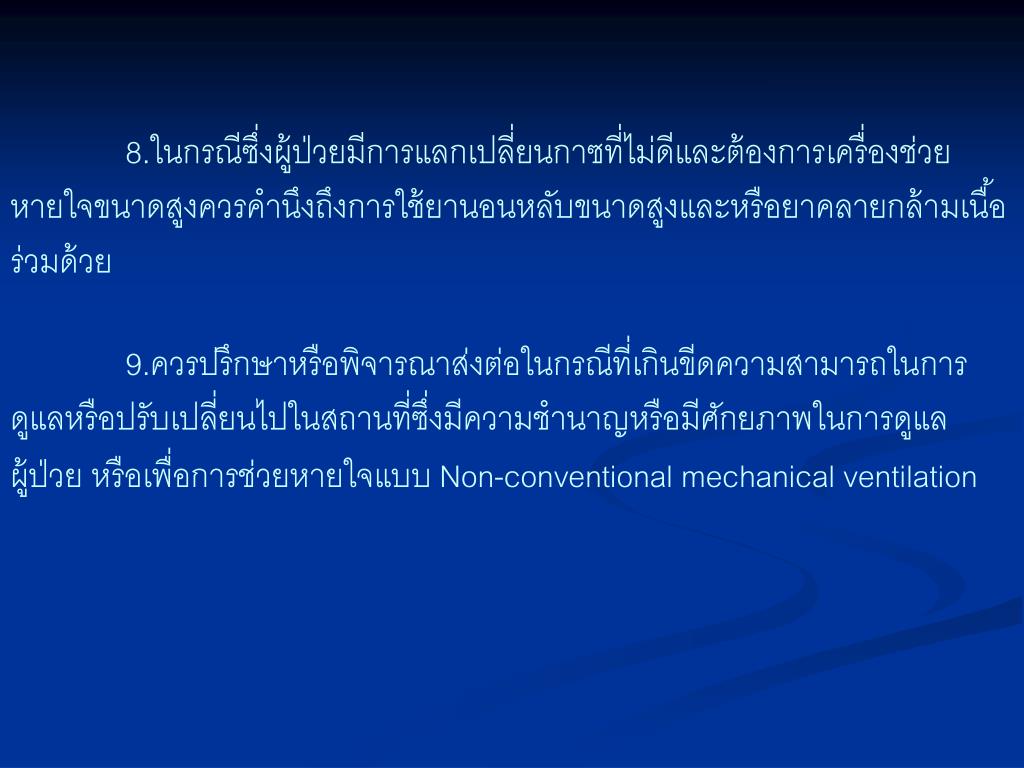

8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

9.ควรปรึกษาหรือพิจารณาส่งต่อในกรณีที่เกินขีดความสามารถในการดูแลหรือปรับเปลี่ยนไปในสถานที่ซึ่งมีความชำนาญหรือมีศักยภาพในการดูแลผู้ป่วย หรือเพื่อการช่วยหายใจแบบ Non-conventional mechanical ventilation

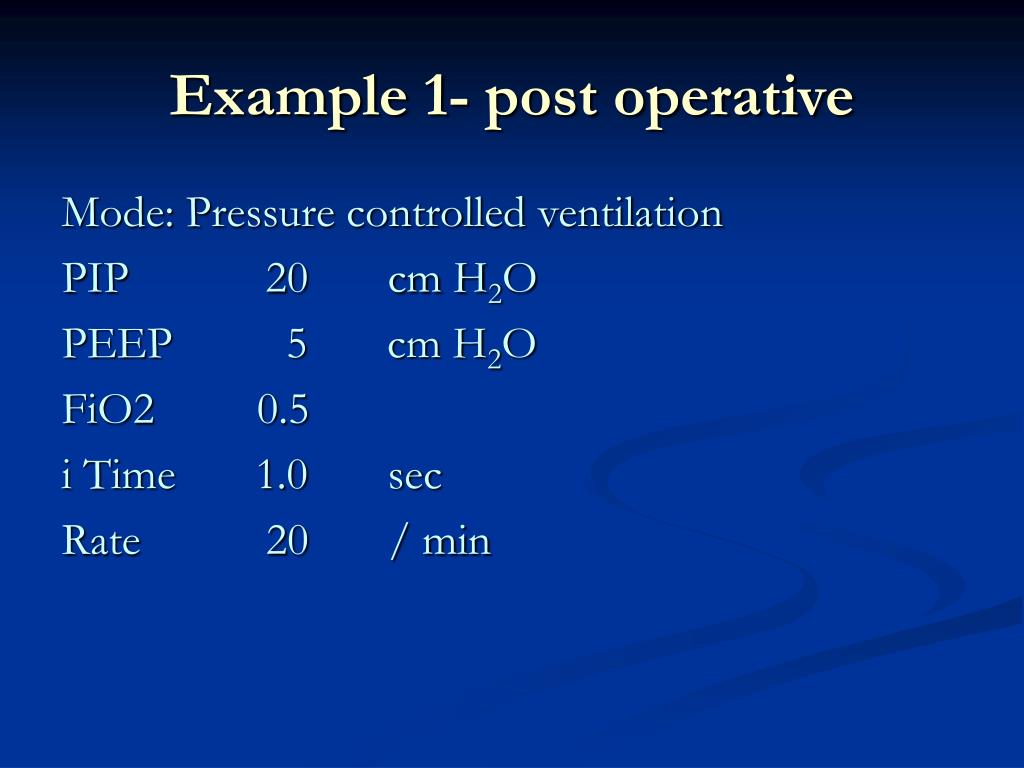

Example 1 post operative
Example 1- post operative 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

Mode: Pressure controlled ventilation

PIP 20 cm H2O

PEEP 5 cm H2O

FiO2 0.5

i Time 1.0 sec

Rate 20 / min

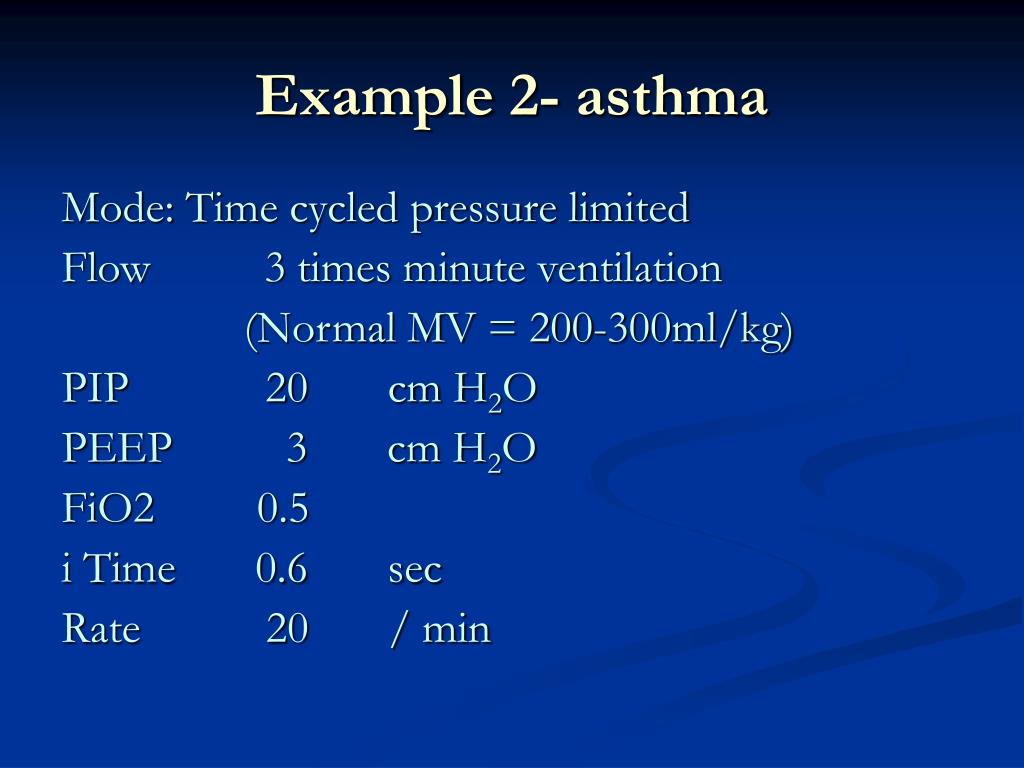

Example 2 asthma
Example 2- asthma 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

Mode: Time cycled pressure limited

Flow 3 times minute ventilation

(Normal MV = 200-300ml/kg)

PIP 20 cm H2O

PEEP 3 cm H2O

FiO2 0.5

i Time 0.6 sec

Rate 20 / min

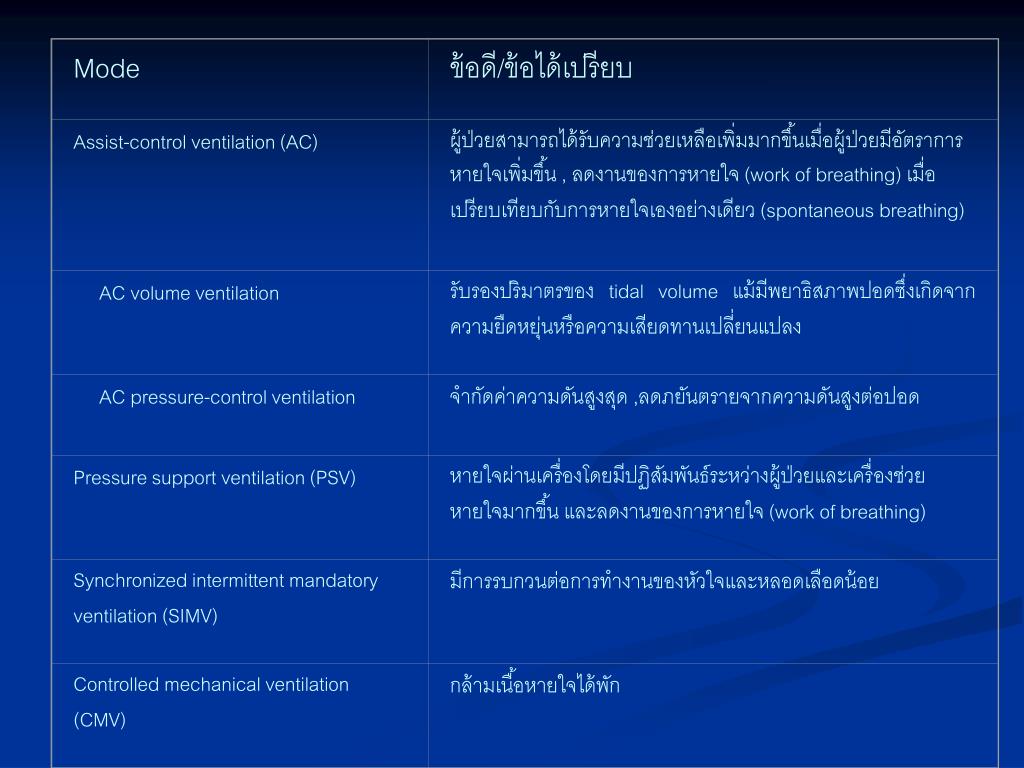

Mode 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

ข้อดี/ข้อได้เปรียบ

Assist-control ventilation (AC)

ผู้ป่วยสามารถได้รับความช่วยเหลือเพิ่มมากขึ้นเมื่อผู้ป่วยมีอัตราการหายใจเพิ่มขึ้น , ลดงานของการหายใจ (work of breathing) เมื่อเปรียบเทียบกับการหายใจเองอย่างเดียว (spontaneous breathing)

AC volume ventilation

รับรองปริมาตรของ tidal volume แม้มีพยาธิสภาพปอดซึ่งเกิดจากความยืดหยุ่นหรือความเสียดทานเปลี่ยนแปลง

AC pressure-control ventilation

จำกัดค่าความดันสูงสุด ,ลดภยันตรายจากความดันสูงต่อปอด

Pressure support ventilation (PSV)

หายใจผ่านเครื่องโดยมีปฏิสัมพันธ์ระหว่างผู้ป่วยและเครื่องช่วยหายใจมากขึ้น และลดงานของการหายใจ (work of breathing)

Synchronized intermittent mandatory ventilation (SIMV)

มีการรบกวนต่อการทำงานของหัวใจและหลอดเลือดน้อย

Controlled mechanical ventilation (CMV)

กล้ามเนื้อหายใจได้พัก

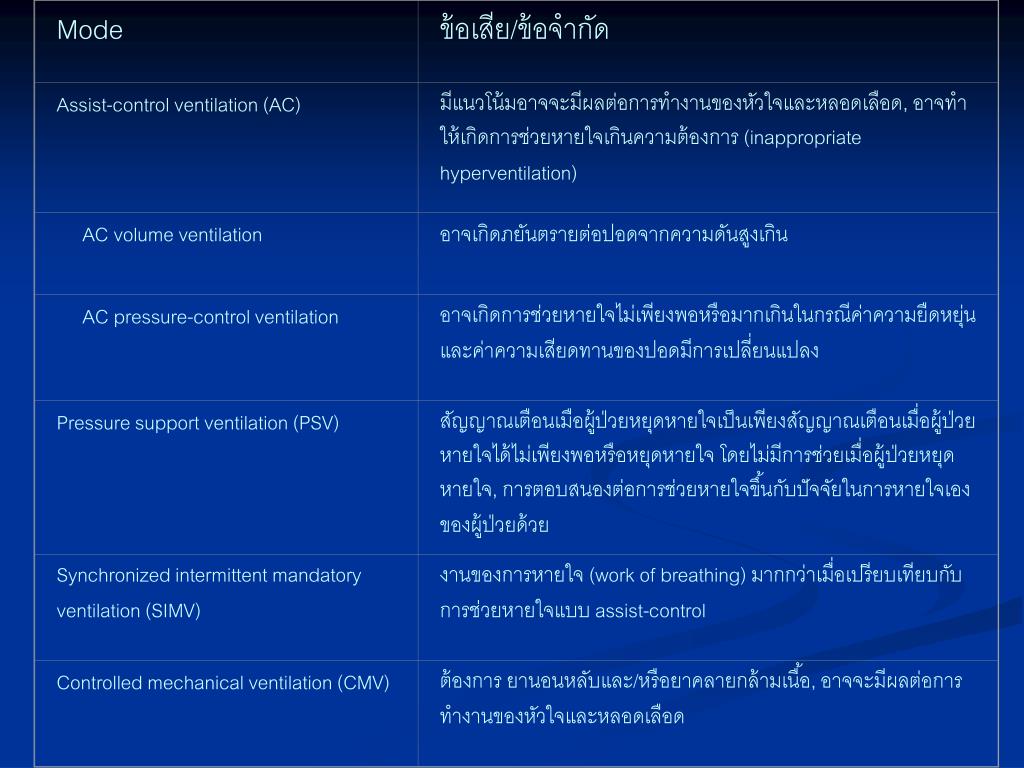

Mode 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

ข้อเสีย/ข้อจำกัด

Assist-control ventilation (AC)

มีแนวโน้มอาจจะมีผลต่อการทำงานของหัวใจและหลอดเลือด, อาจทำให้เกิดการช่วยหายใจเกินความต้องการ (inappropriate hyperventilation)

AC volume ventilation

อาจเกิดภยันตรายต่อปอดจากความดันสูงเกิน

AC pressure-control ventilation

อาจเกิดการช่วยหายใจไม่เพียงพอหรือมากเกินในกรณีค่าความยืดหยุ่นและค่าความเสียดทานของปอดมีการเปลี่ยนแปลง

Pressure support ventilation (PSV)

สัญญาณเตือนเมือผู้ป่วยหยุดหายใจเป็นเพียงสัญญาณเตือนเมื่อผู้ป่วยหายใจได้ไม่เพียงพอหรือหยุดหายใจโดยไม่มีการช่วยเมื่อผู้ป่วยหยุดหายใจ, การตอบสนองต่อการช่วยหายใจขึ้นกับปัจจัยในการหายใจเองของผู้ป่วยด้วย

Synchronized intermittent mandatory ventilation (SIMV)

งานของการหายใจ (work of breathing) มากกว่าเมื่อเปรียบเทียบกับการช่วยหายใจแบบ assist-control

Controlled mechanical ventilation (CMV)

ต้องการยานอนหลับและ/หรือยาคลายกล้ามเนื้อ, อาจจะมีผลต่อการทำงานของหัวใจและหลอดเลือด


Alarms

Alarms 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

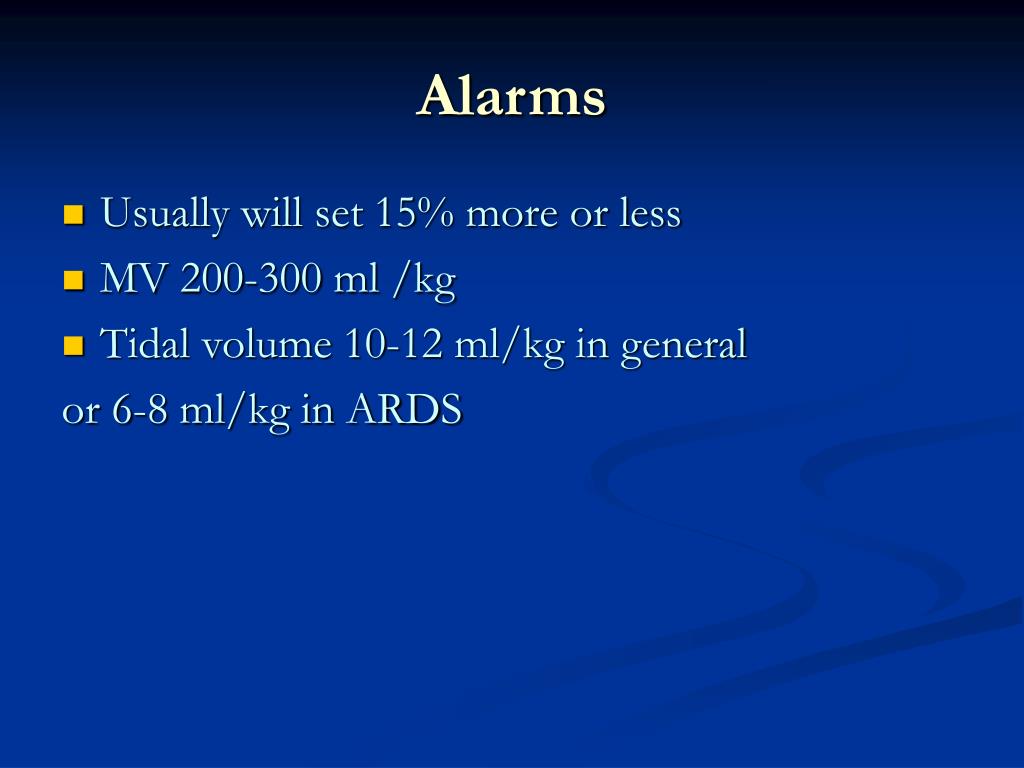

Alarms1
Alarms 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

  • Usually will set 15% more or less

  • MV 200-300 ml /kg

  • Tidal volume 10-12 ml/kg in general

    or 6-8 ml/kg in ARDS

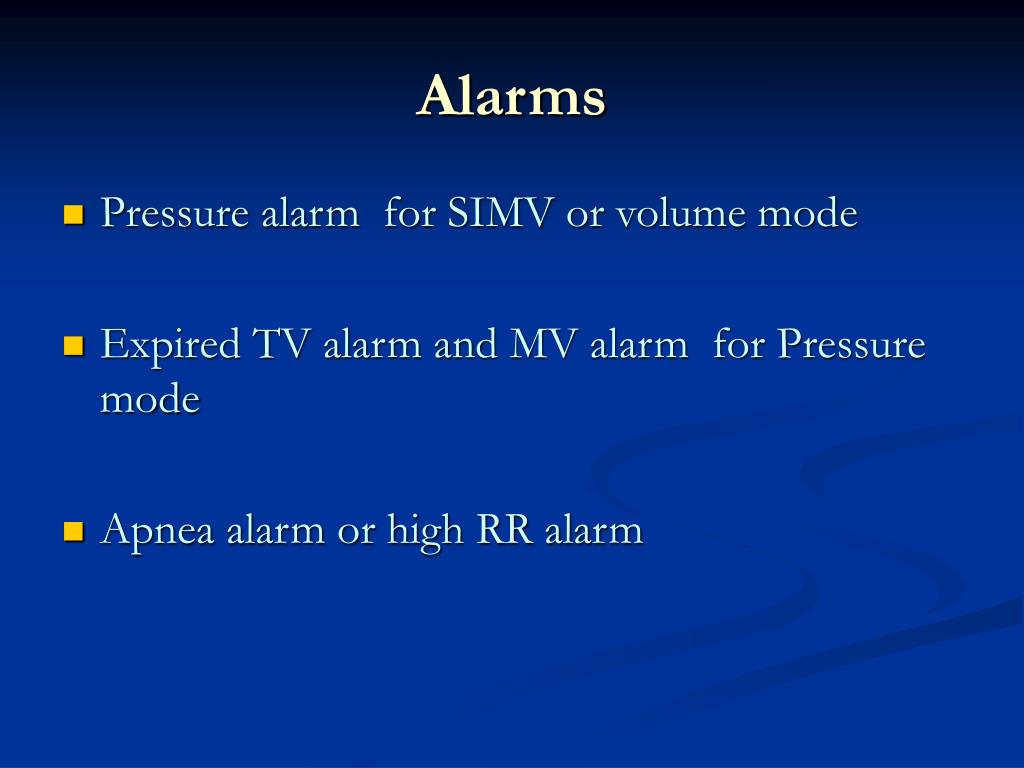

Alarms2
Alarms 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

  • Pressure alarm for SIMV or volume mode

  • Expired TV alarm and MV alarm for Pressure mode

  • Apnea alarm or high RR alarm

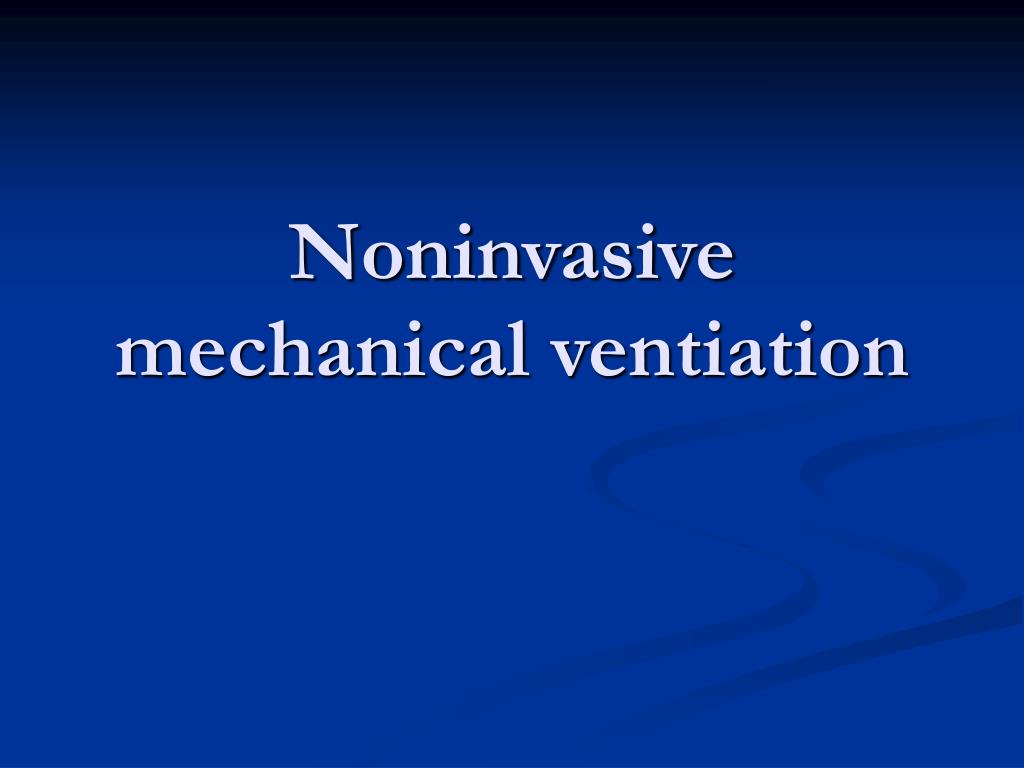

Noninvasive mechanical ventiation

Noninvasive mechanical ventiation 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย


High frequency mechanical ventilation

High frequency mechanical ventilation 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

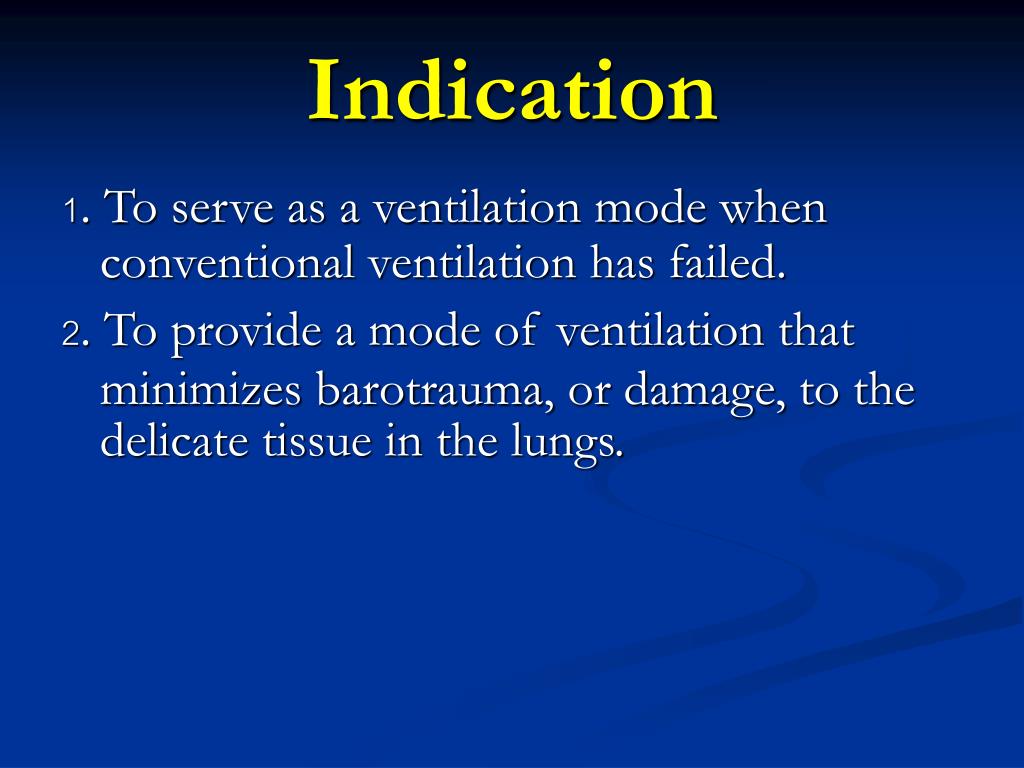

Indication2
Indication 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

1. To serve as a ventilation mode when conventional ventilation has failed.

2. To provide a mode of ventilation that minimizes barotrauma, or damage, to the delicate tissue in the lungs.

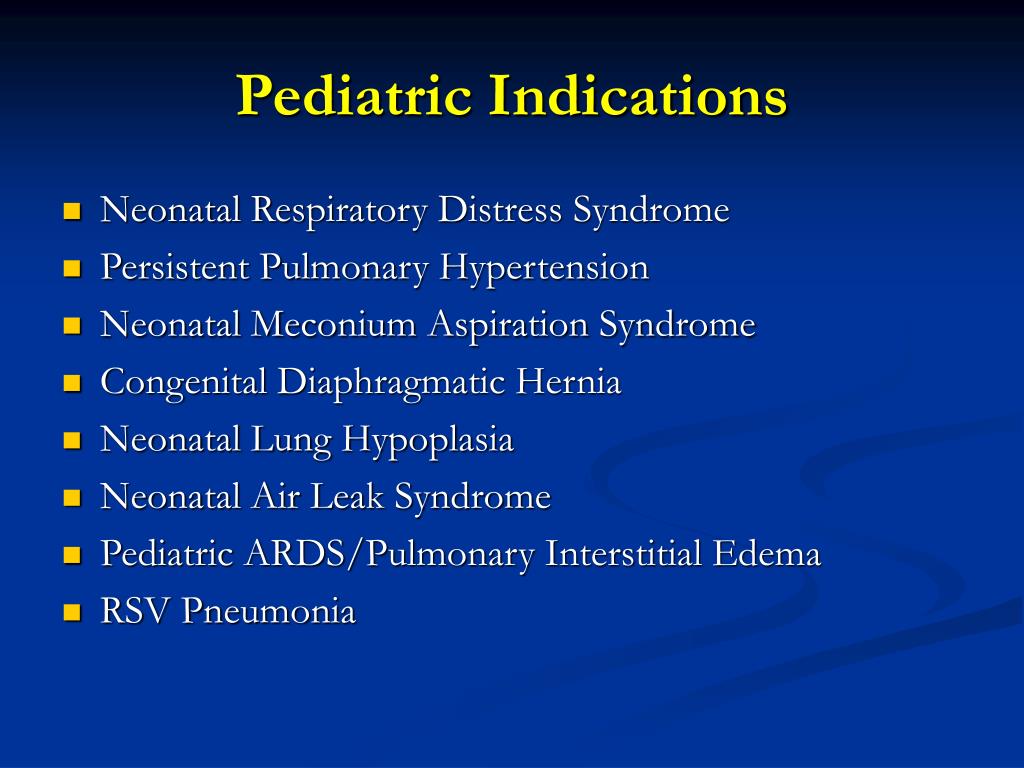

Pediatric indications
Pediatric Indications 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

  • Neonatal Respiratory Distress Syndrome

  • Persistent Pulmonary Hypertension

  • Neonatal Meconium Aspiration Syndrome

  • Congenital Diaphragmatic Hernia

  • Neonatal Lung Hypoplasia

  • Neonatal Air Leak Syndrome

  • Pediatric ARDS/Pulmonary Interstitial Edema

  • RSV Pneumonia


Monitoring

Monitoring 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

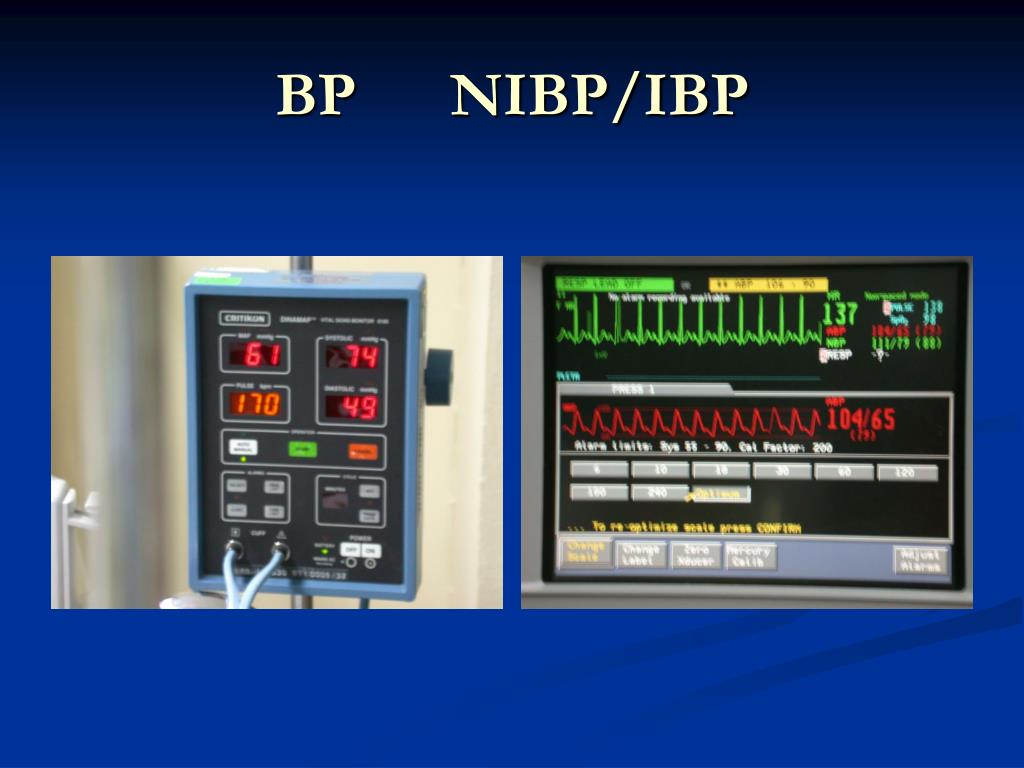

Bp nibp ibp
BP NIBP/IBP 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย


CXR 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย


End tidal co 2
End-tidal CO 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย2


Bedside pulmonary mechanics
Bedside pulmonary mechanics 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย


Weaning

Weaning 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย


Weaning1
Weaning 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย

  • C- Consciousness

  • A- Airway

  • L- Lung

  • M- Muscle strength

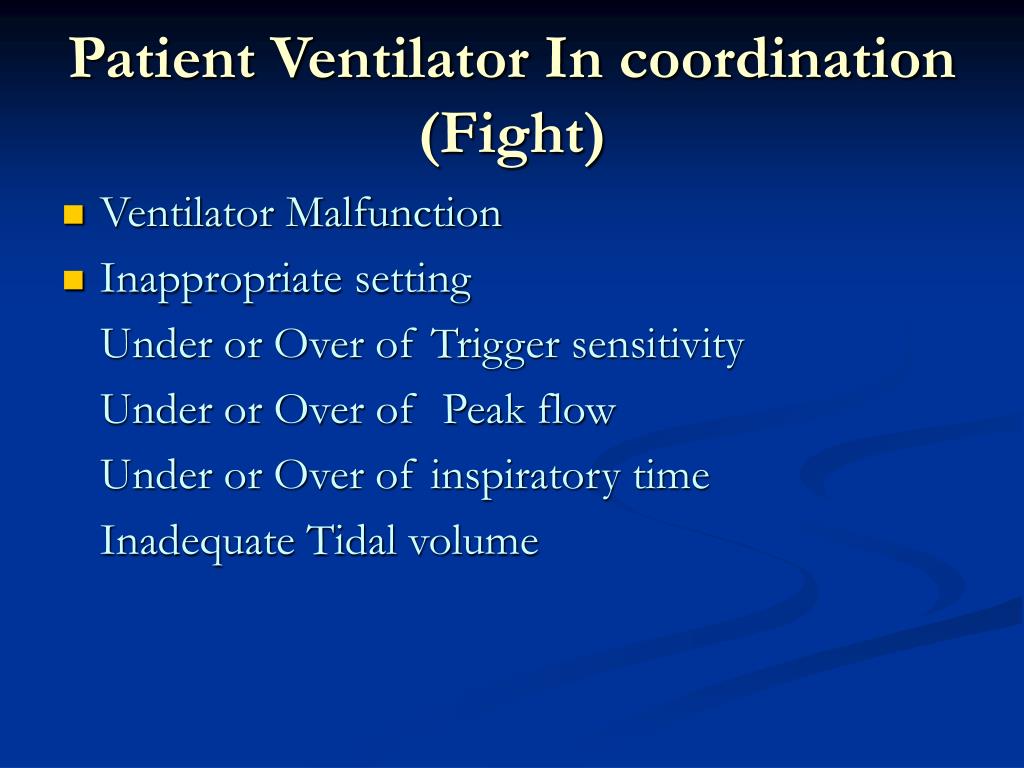

Patient ventilator in coordination fight
Patient Ventilator In coordination 8.ในกรณีซึ่งผู้ป่วยมีการแลกเปลี่ยนกาซที่ไม่ดีและต้องการเครื่องช่วยหายใจขนาดสูงควรคำนึงถึงการใช้ยานอนหลับขนาดสูงและหรือยาคลายกล้ามเนื้อร่วมด้วย(Fight)

  • Ventilator Malfunction

  • Inappropriate setting

    Under or Over of Trigger sensitivity

    Under or Over of Peak flow

    Under or Over of inspiratory time

    Inadequate Tidal volume
