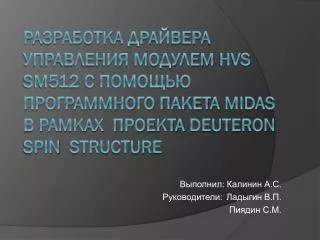

  1. Выполнил: Калинин А.С. Руководители: Ладыгин В.П. Пиядин С.М. Разработка драйвера управления модулем HVS SM512 с помощью программного пакета MIDAS в рамках проекта DeuteronSpinStructure

  2. Цель работы • Изучение спецификации управления модулем HVS SM512 и функции медленного контроля пакета MIDAS • Обеспечение управления модулем через функцию медленного контроля с помощью драйвера написанного на языке С++

  3. Модуль SM512 • Системный источник питания с частотой преобразования энергии 130 кГц, универсальный вход подключения к питающей сети переменного тока напряжением 220 вольт (-20/+15)% • Контроллер построен на базе 8-ми разрядного микроконтроллера SILAB C8051F047 • Связь с управляющим компьютером через последовательные линии связи RS-232 или USB-2.0

  4. Высоковольтная ячейка(HVC)

  5. Проект DeuteronSpinStructure Проект DSS разработан для расширения энергетического и углового диапазонов в измерениях различных наблюдаемых для процессов, включающих 3-х нуклонные системы. Целью этой экспериментальной программы является получение информации о спин - зависимой части 3-х нуклонных сил из 2-х процессов: • dp-упругого рассеяния при энергии 300-2000 МэВ; • dp-развала с регистрацией 2-х протонов при энергии 300-500 МэВ.

  6. MIDAS MIDAS это система сбора данных под GPL, которая используется в малых и средних физических экспериментах. Это программное обеспечение содержит в себе библиотеки, которые могут быть использованы для управления и регистрации данных с различных систем сбора, а также для передачи данных между компьютерами и программами (ROOT, PAW и др.).

  7. Плюсы и минусы использования пакета MIDAS • Универсальное и полное управление экспериментом • Язык С++ • Независимость отдельных функций пакета от общей структуры • Использование полного массива для всех возможных подключенных ячеек • Невозможность установления одновременно одного значения на всех ячейках при дистанционном управлении

  8. Slow control пакета MIDAS

  9. Slow control пакета MIDAS

  10. Функции реализованные в драйвере • Функции инициализации: подключение библиотек MIDAS,проверка подключения модуля по шине RS232, детектирования подключенных ячеек • Функция записи: генерация необходимого напряжения на конкретной или всех подключенных ячейках • Функция считывания: контроль статуса на всех ячейках

  11. Выводы • Использование только пакета MIDAS для полного управления физическим экспериментом • Дистанционализация управления • Возможность использования в других экспериментах

  12. Планы • Завершение компиляции кода • Тестирование на одной ячейке • Тестирование на всей установке

  13. Спасибо за внимание!
