Cernet2

CERNET2宁波节点

朱金山

网络与信息中心

[email protected]


Cernet2

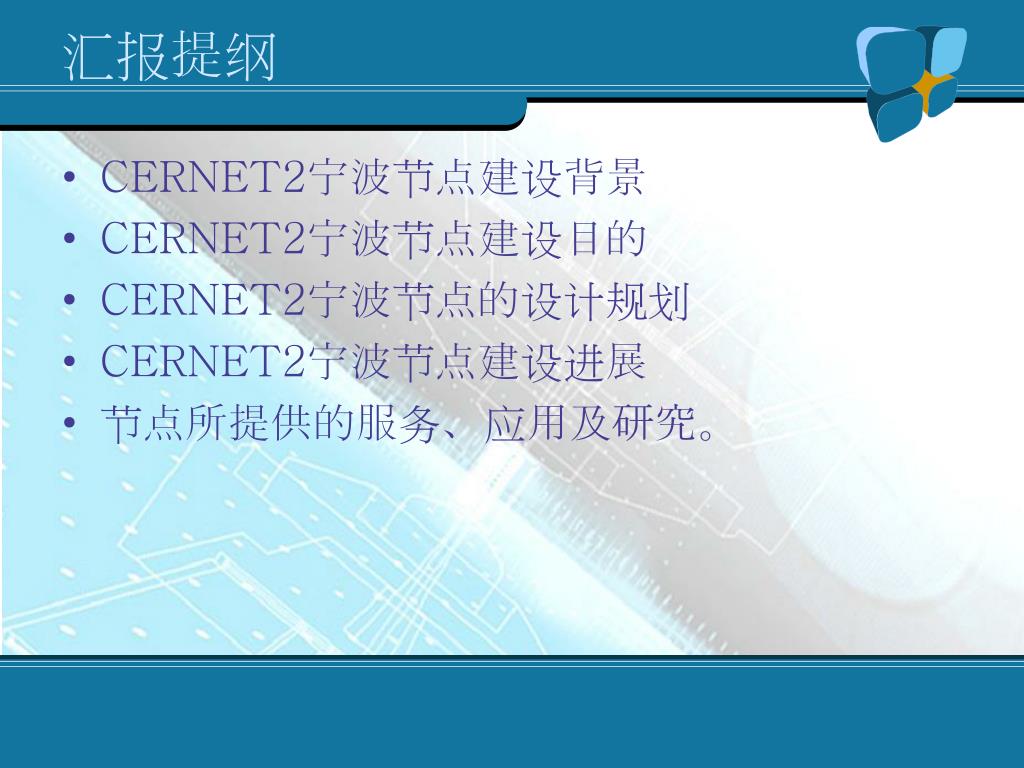

汇报提纲

  • CERNET2宁波节点建设背景

  • CERNET2宁波节点建设目的

  • CERNET2宁波节点的设计规划

  • CERNET2宁波节点建设进展

  • 节点所提供的服务、应用及研究。


Cernet21

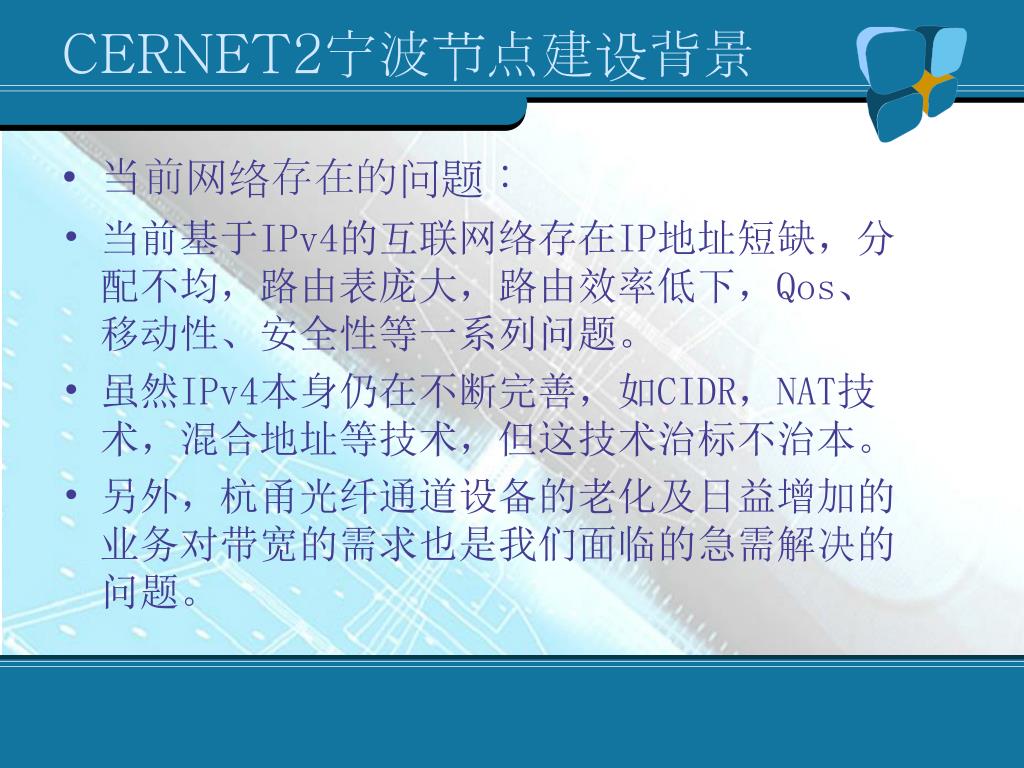

CERNET2宁波节点建设背景

  • 当前网络存在的问题:

  • 当前基于IPv4的互联网络存在IP地址短缺,分配不均,路由表庞大,路由效率低下,Qos、移动性、安全性等一系列问题。

  • 虽然IPv4本身仍在不断完善,如CIDR,NAT技术,混合地址等技术,但这技术治标不治本。

  • 另外,杭甬光纤通道设备的老化及日益增加的业务对带宽的需求也是我们面临的急需解决的问题。


Cernet22

CERNET2宁波节点建设背景

  • 为什么要选择IPv6 ?

    经过10年左右的发展,IPv6技术目前已被公认为下一代互联网的核心技术。 IPv6以下主要的技术特点使IPv6作为下一代网络基础获得广泛认可:

  • 地址充足- IPv4的32bit地址扩展到了IPv6的128bit地址

  • 简单快捷- 简化固定的基本报头,提高处理效率

  • 扩展方便- 引入灵活的扩展报头,协议易扩展

  • 层次结构- 地址格式更具层次性,便于路由聚合

  • 即插即用- 地址配置简化,实现自动配置

  • 内置安全- 网络层的IPSec认证与加密,提高端到端安全

  • Qos考虑- 新增流标记域,提升IPQos特性

  • 移动便捷- Mobile IPv6更好地解决IP移动性


Cernet23

CERNET2宁波节点建设背景

  • CERNET2现状

    中国下一代互联网(CNGI)示范工程核心网建设项目CERNET2是国务院批准,国家发改委、科技部、信息产业部、国务院信息化工作办公室、教育部、中国科学院、中国工程院、国家自然基金会等8部委联合领导的中国下一代互联网示范工程的起步项目。


Cernet24

CERNET2宁波节点建设背景

  • CERNET2是世界上最大规模的纯IPv6网络,为CNGI技术试验和验证提供大规模网络环境;基于CERNET2可进行真实IPv6地址网络相关技术的试验研究,为构件安全可信的下一代互联网奠定了基础;基于CERNET2正在开发下一代互联网的关键应用,包括中国教育科研网格(ChinaGrid)、高清晰度视频传输、基于无线/移动技术的大规模点到点的多媒体通信系统等,推动了中国下一代互联网发展。


Cernet25

CERNET2宁波节点建设背景

  • CERNET2拓扑图


Cernet26

CERNET2宁波节点建设背景

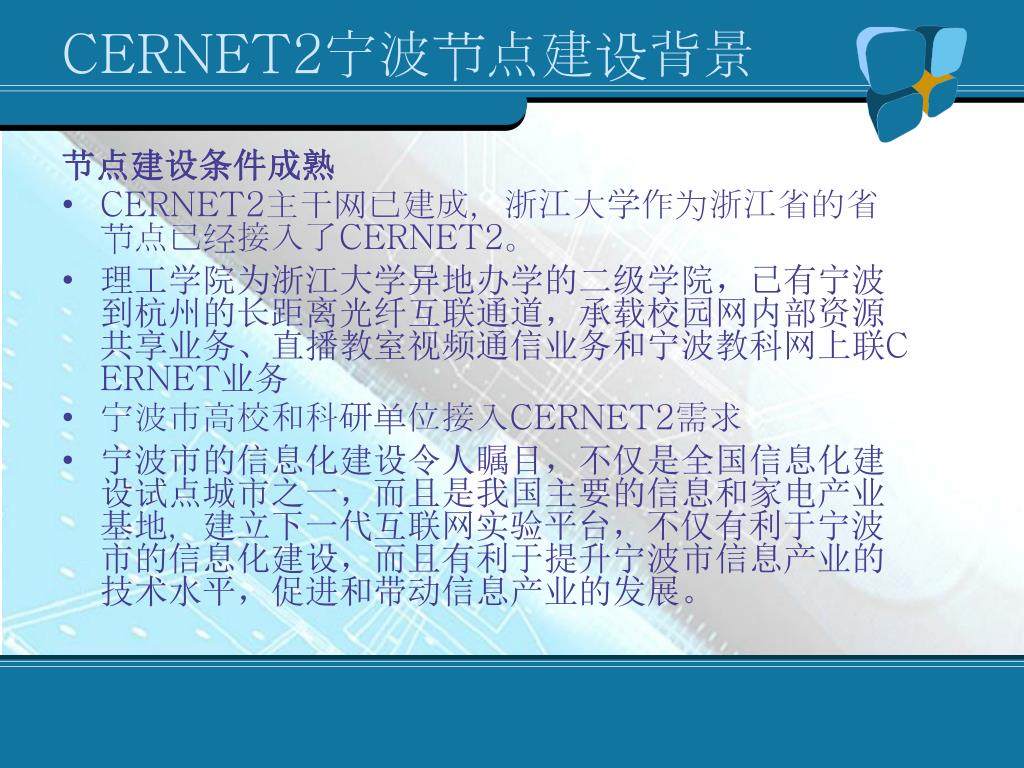

节点建设条件成熟

  • CERNET2主干网已建成,浙江大学作为浙江省的省节点已经接入了CERNET2。

  • 理工学院为浙江大学异地办学的二级学院,已有宁波到杭州的长距离光纤互联通道,承载校园网内部资源共享业务、直播教室视频通信业务和宁波教科网上联CERNET业务

  • 宁波市高校和科研单位接入CERNET2需求

  • 宁波市的信息化建设令人瞩目,不仅是全国信息化建设试点城市之一,而且是我国主要的信息和家电产业基地,建立下一代互联网实验平台,不仅有利于宁波市的信息化建设,而且有利于提升宁波市信息产业的技术水平,促进和带动信息产业的发展。


Cernet27

CERNET2宁波节点建设目的

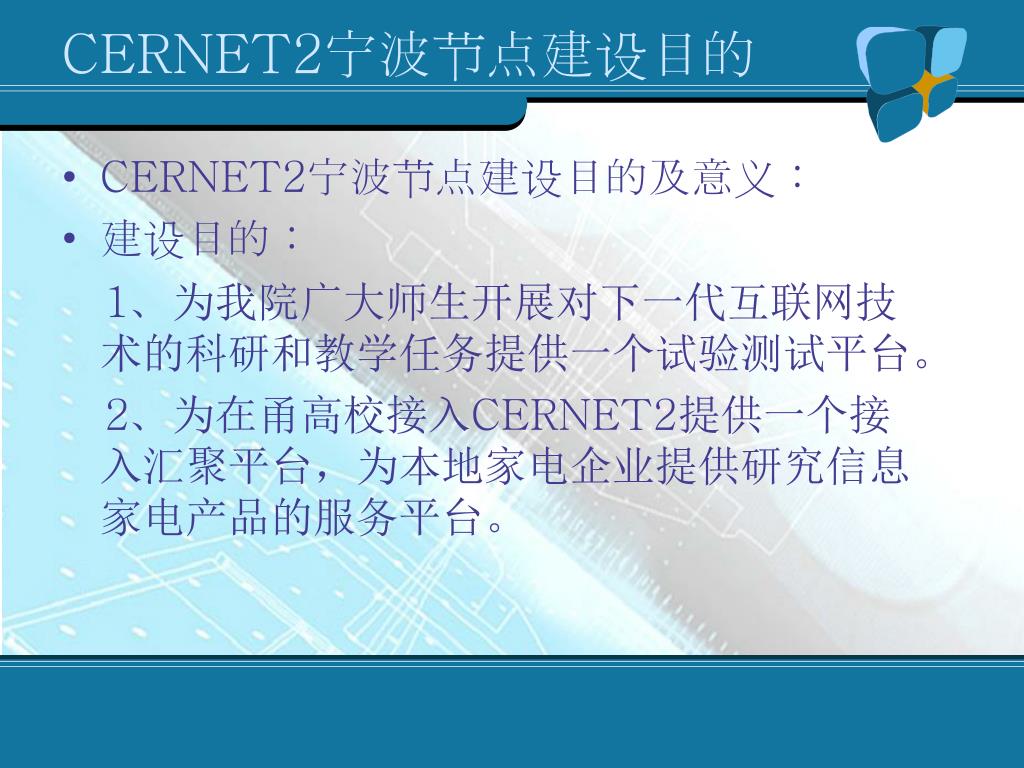

  • CERNET2宁波节点建设目的及意义:

  • 建设目的:

    1、为我院广大师生开展对下一代互联网技术的科研和教学任务提供一个试验测试平台。

    2、为在甬高校接入CERNET2提供一个接入汇聚平台,为本地家电企业提供研究信息家电产品的服务平台。


Cernet28

CERNET2宁波节点建设目的

  • 经济价值,

    CERNET2宁波平台的建设为宁波信息和家电产业从传统型向网络型、信息化过渡提供一个契机、一个平台!借助此平台,宁波市各相关企业可以在家电网络的应用和服务、使用信息家电的个人内容交换系统、信息家电安全和有效的通信技术、面向流媒体的服务终端及其业务、无线互联网服务、IPv6网络上的IP电话、信息家电图像的传送和应用等方面开展广泛的研究。


Cernet29

CERNET2宁波节点建设目的

  • 科研价值

    IPv6技术作为下一代互联网技术还不够完善,在科研上我们要抓住这个契机,走在世界前列,只有这样才不至于蹈IPv4处处受制于人的覆辙。所以在宁波市建立CERNET2试验平台另一个目的就是以为广大在甬高校、科研单位提供一个研究和开发下一代互联网技术和应用的平台。


Cernet210

CERNET2宁波节点的设计蓝图

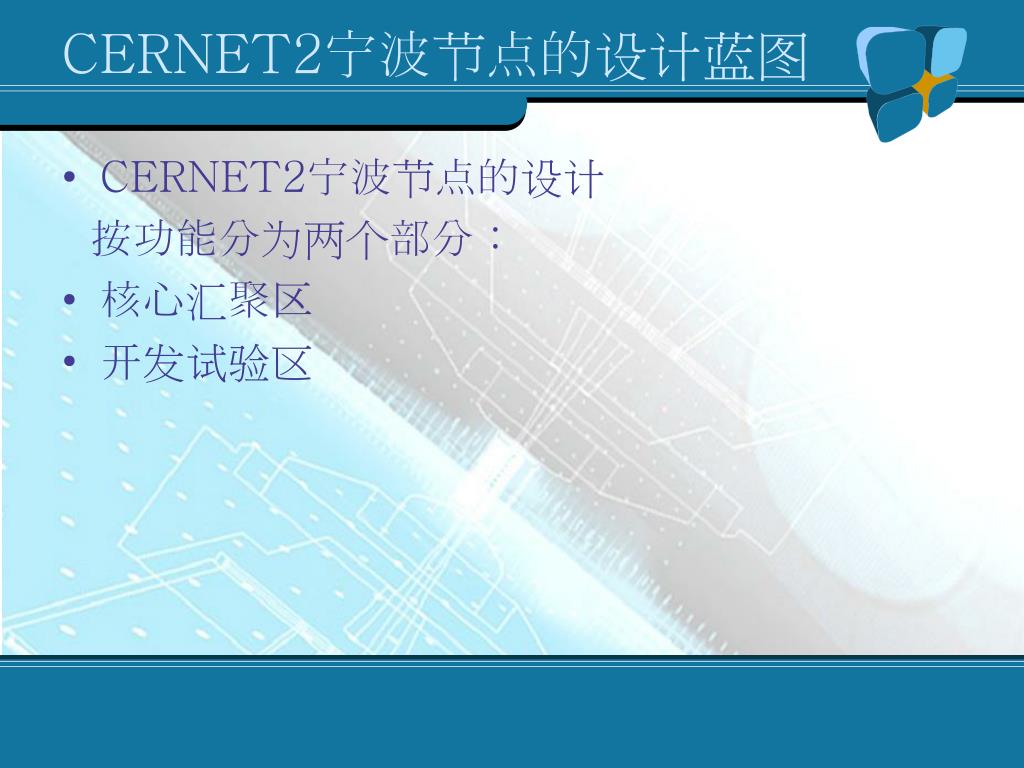

  • CERNET2宁波节点的设计

    按功能分为两个部分:

  • 核心汇聚区

  • 开发试验区


Cernet211

CERNET2宁波节点的设计蓝图

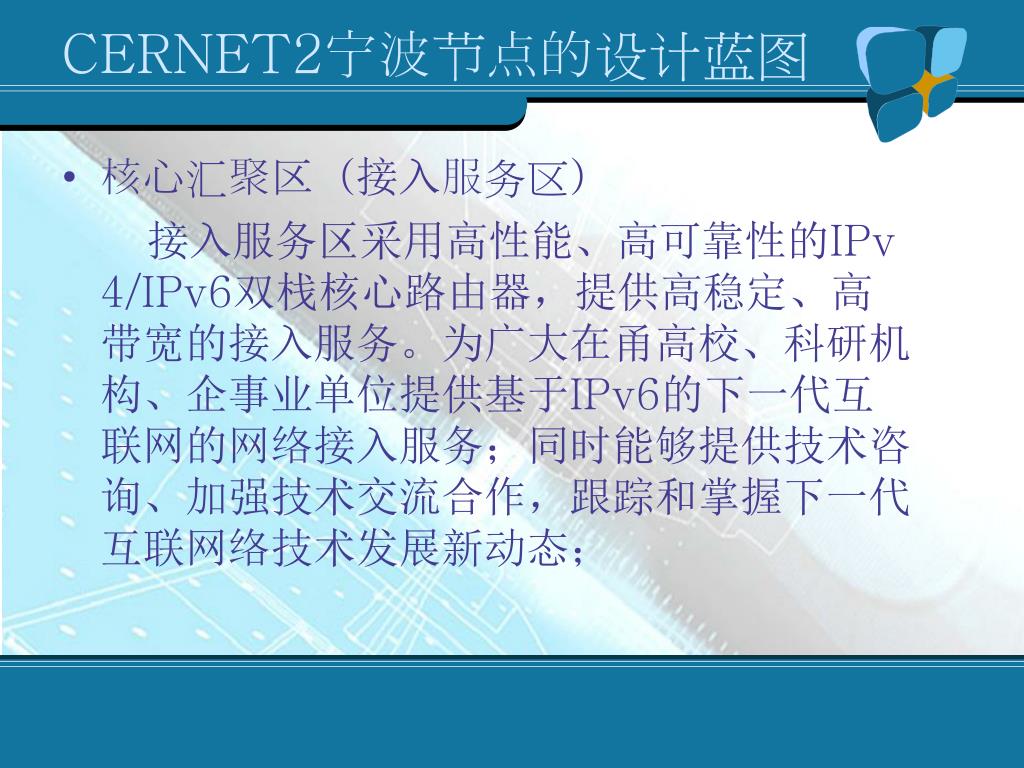

  • 核心汇聚区(接入服务区)

    接入服务区采用高性能、高可靠性的IPv4/IPv6双栈核心路由器,提供高稳定、高带宽的接入服务。为广大在甬高校、科研机构、企事业单位提供基于IPv6的下一代互联网的网络接入服务;同时能够提供技术咨询、加强技术交流合作,跟踪和掌握下一代互联网络技术发展新动态;


Cernet212

CERNET2宁波节点的设计蓝图

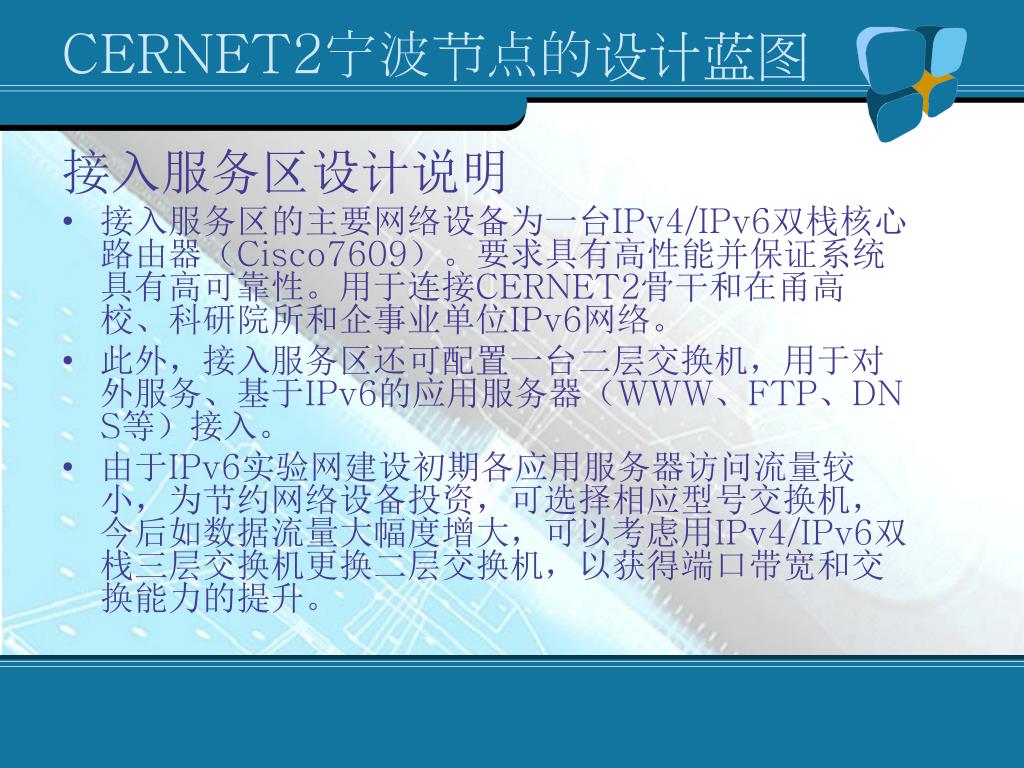

接入服务区设计说明

  • 接入服务区的主要网络设备为一台IPv4/IPv6双栈核心路由器(Cisco7609)。要求具有高性能并保证系统具有高可靠性。用于连接CERNET2骨干和在甬高校、科研院所和企事业单位IPv6网络。

  • 此外,接入服务区还可配置一台二层交换机,用于对外服务、基于IPv6的应用服务器(WWW、FTP、DNS等)接入。

  • 由于IPv6实验网建设初期各应用服务器访问流量较小,为节约网络设备投资,可选择相应型号交换机,今后如数据流量大幅度增大,可以考虑用IPv4/IPv6双栈三层交换机更换二层交换机,以获得端口带宽和交换能力的提升。


Cernet213

CERNET2宁波节点的设计蓝图

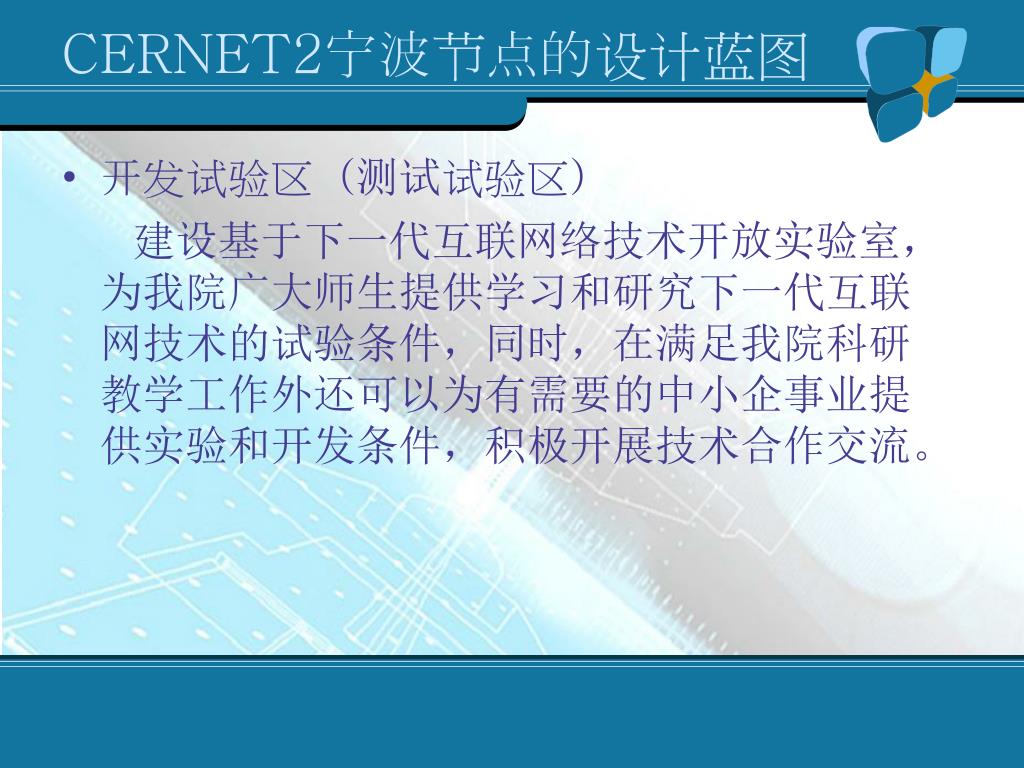

  • 开发试验区(测试试验区)

    建设基于下一代互联网络技术开放实验室,为我院广大师生提供学习和研究下一代互联网技术的试验条件,同时,在满足我院科研教学工作外还可以为有需要的中小企事业提供实验和开发条件,积极开展技术合作交流。


Cernet214

CERNET2宁波节点的设计蓝图

开放实验区设计说明

  • 实验区网络的核心是一台IPv4/IPv6双栈双栈核心路由器(Cisco7609) 。需要提供比较完善的协议支持,支持IPv6静态路由、RIPng、OSPFv3、BGP4+以及组播路由MLD等。

  • 在实验区网络中,还需配置了若干台IPv4/IPv6双栈路由器和IPv4/IPv6双栈接入交换机。通过这些设备的不同连接方式,灵活组合,可以模拟各种网络应用场景,构成一个功能多样的IPv6网络实验环境。

  • 丰富多彩的网络应用一直是推动网络技术不断向前发展的重要动力,因此,计划在IPv6网络试验环境中配置多种应用服务器,如WWW、FTP、Email、BBS、DNS、流媒体等等。


Cernet215

CERNET2宁波节点的设计蓝图

CERNET2

宁波节点网

络拓扑图


Cernet216

CERNET2宁波节点建设进展

  • 2005.7-2005.10 节点建设前期调研

  • 2005.10-2005.12 网络中心在设备厂商的参与下,形成项目备选方案。

  • 2005.12.19 节点项目论证会在浙江大学通过专家论证。与会专家有顾伟康教授、俞蒙槐教授、朱淼良教授等七位专家。

  • 2006.1-2006.5 通过多方考察调研,依照高可靠性、高可扩展性的设计原则,在各厂家的支持下,我们对整个项目的投资预算及项目的细化方案进行了认真细致的研究并最终完成招标方案。

  • 2006.5.12 该项目的招标工作在宁波市招投标中心圆满结束。

  • 2006.6.15 计划完成杭甬通道改造,即DWDM设备安装调试。

  • 2006.6.30 计划完成IPv6数据网的安装调试工作。


Cernet217

CERNET2宁波节点建设进展

  • CERNET2建设内容及进展

    项目建设内容主要:

  • 传输部分:杭甬光纤通道改造

  • 数据部分:高性能双栈路由器


Cernet218

CERNET2宁波节点建设进展

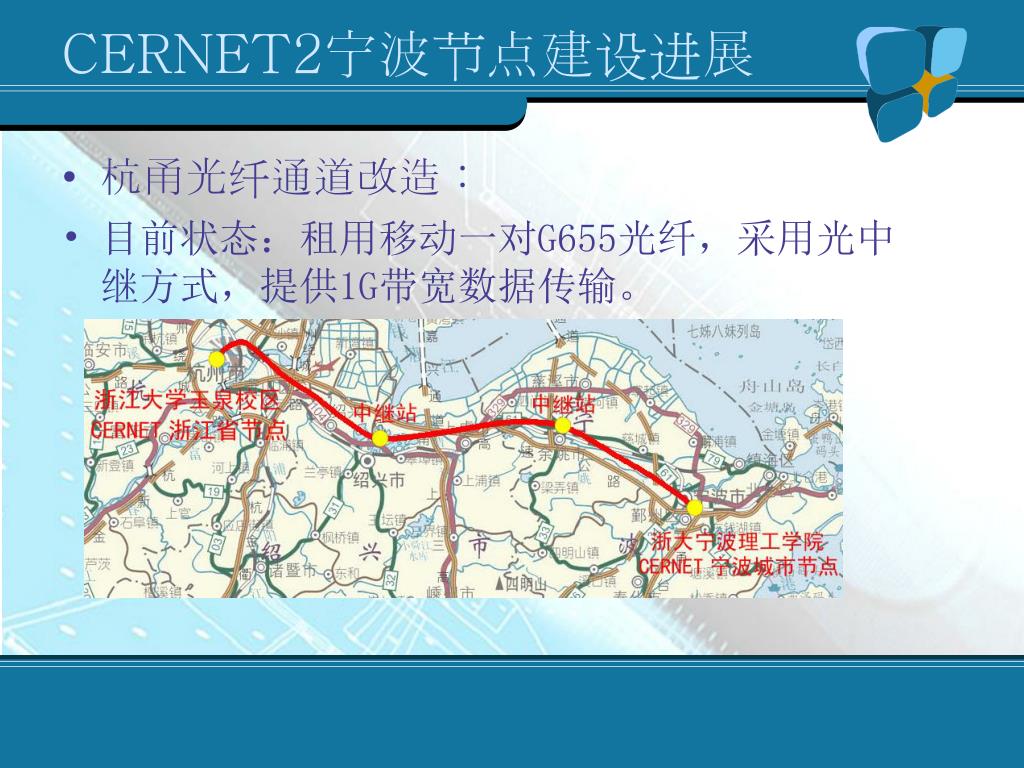

  • 杭甬光纤通道改造:

  • 目前状态:租用移动一对G655光纤,采用光中继方式,提供1G带宽数据传输。


Cernet219

CERNET2宁波节点建设进展

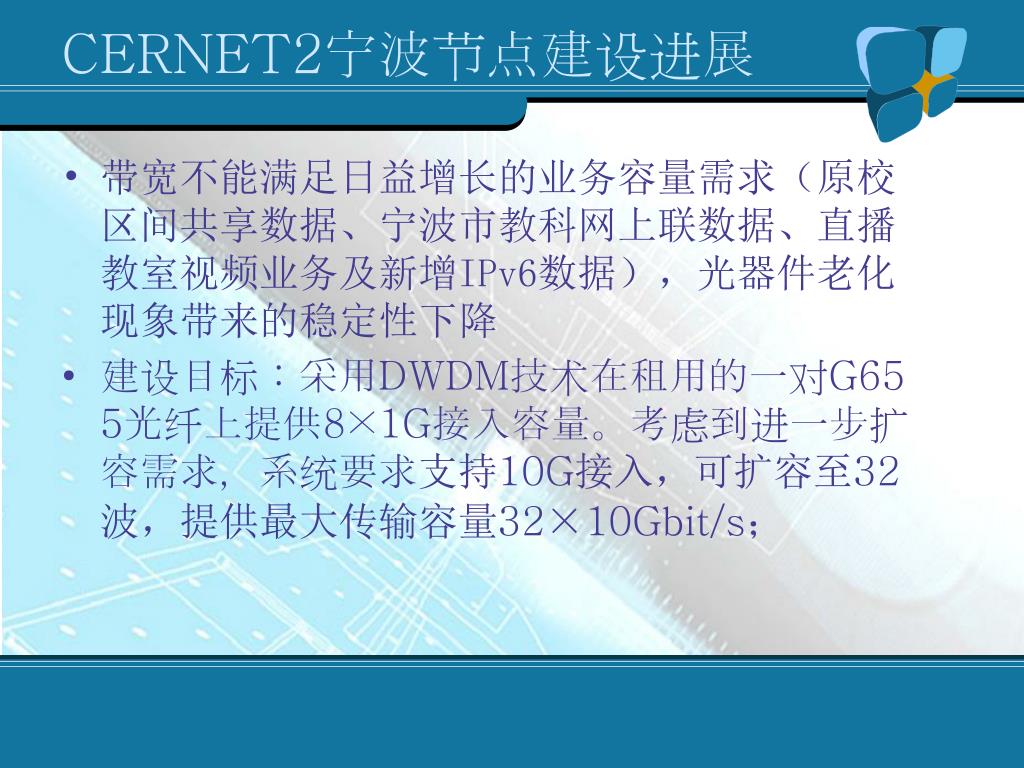

  • 带宽不能满足日益增长的业务容量需求(原校区间共享数据、宁波市教科网上联数据、直播教室视频业务及新增IPv6数据),光器件老化现象带来的稳定性下降

  • 建设目标:采用DWDM技术在租用的一对G655光纤上提供8×1G接入容量。考虑到进一步扩容需求,系统要求支持10G接入,可扩容至32波,提供最大传输容量32×10Gbit/s;


Cernet220

CERNET2宁波节点建设进展

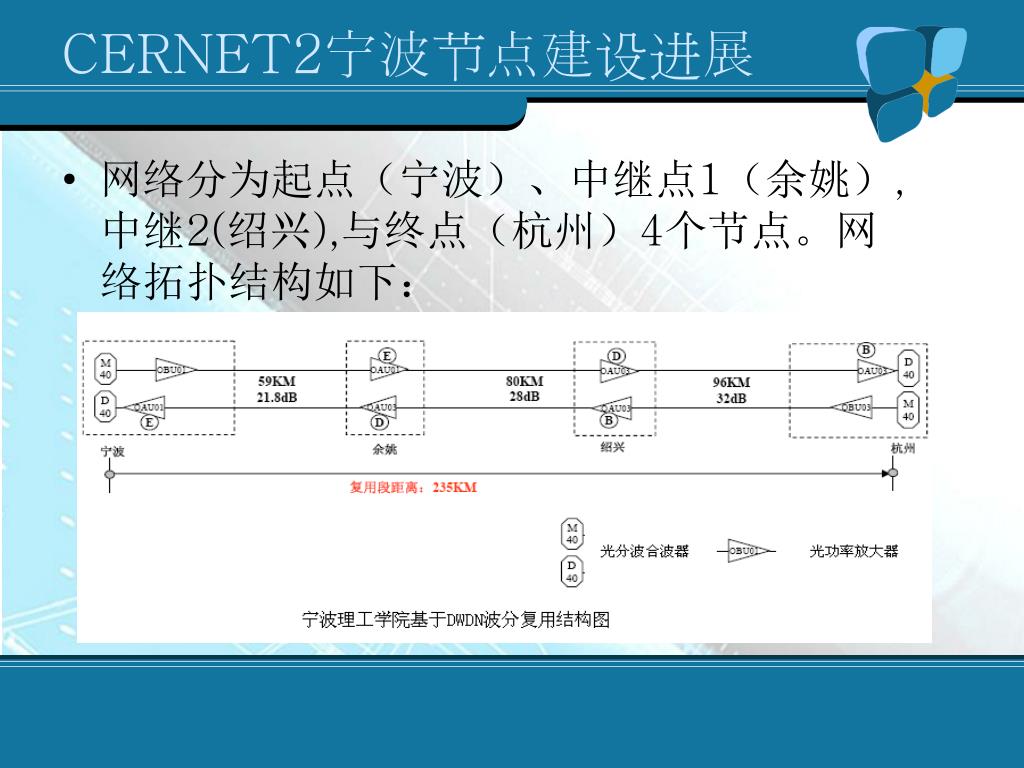

  • 网络分为起点(宁波)、中继点1(余姚),中继2(绍兴),与终点(杭州)4个节点。网络拓扑结构如下:


Cernet221

CERNET2宁波节点建设进展

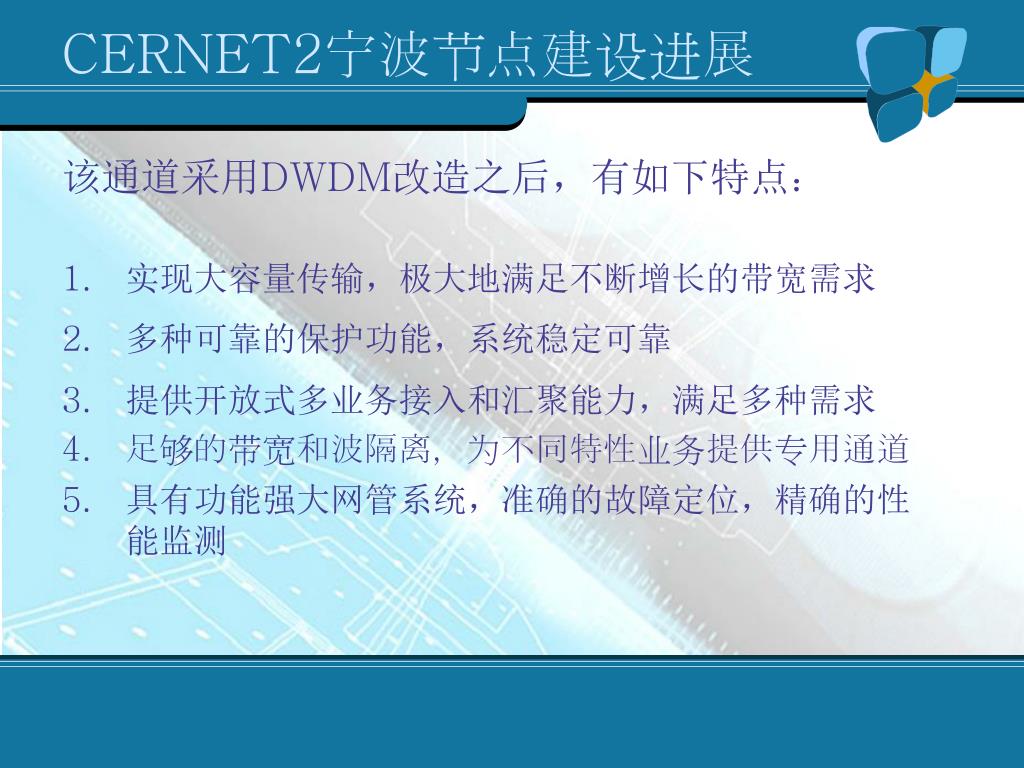

该通道采用DWDM改造之后,有如下特点:

  • 实现大容量传输,极大地满足不断增长的带宽需求

  • 多种可靠的保护功能,系统稳定可靠

  • 提供开放式多业务接入和汇聚能力,满足多种需求

  • 足够的带宽和波隔离,为不同特性业务提供专用通道

  • 具有功能强大网管系统,准确的故障定位,精确的性能监测


Cernet222

CERNET2宁波节点建设进展

  • 数据部分

    核心路由器采用业界领先的CISCO 7609高端双栈路由器.

    其拓扑图为:


Cernet2

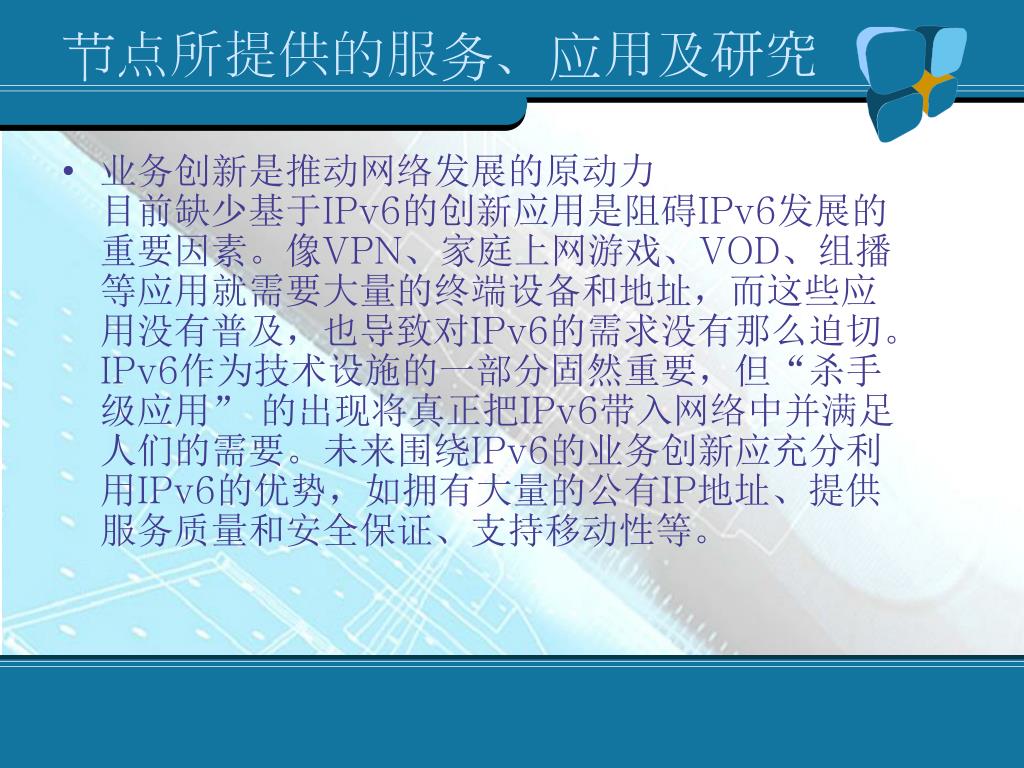

节点所提供的服务、应用及研究

  • 业务创新是推动网络发展的原动力目前缺少基于IPv6的创新应用是阻碍IPv6发展的重要因素。像VPN、家庭上网游戏、VOD、组播等应用就需要大量的终端设备和地址,而这些应用没有普及,也导致对IPv6的需求没有那么迫切。IPv6作为技术设施的一部分固然重要,但“杀手级应用” 的出现将真正把IPv6带入网络中并满足人们的需要。未来围绕IPv6的业务创新应充分利用IPv6的优势,如拥有大量的公有IP地址、提供服务质量和安全保证、支持移动性等。


Cernet2

节点所提供的服务、应用及研究

对本校师生提供的服务:

  • 建设IPv6学习网站,提供师生对下一代网络及IPv6技术的学习交流环境

  • 逐渐升级校园内部网络,实现IPv6到桌面的接入服务

  • 开发部署若干基于IPv6的热点应用,如视频点播服务等,鼓励新服务的开发和应用

  • 积极推进IPv6相关科研课题开展,提供实验平台和一定技术支持


Cernet2

节点所提供的服务、应用及研究

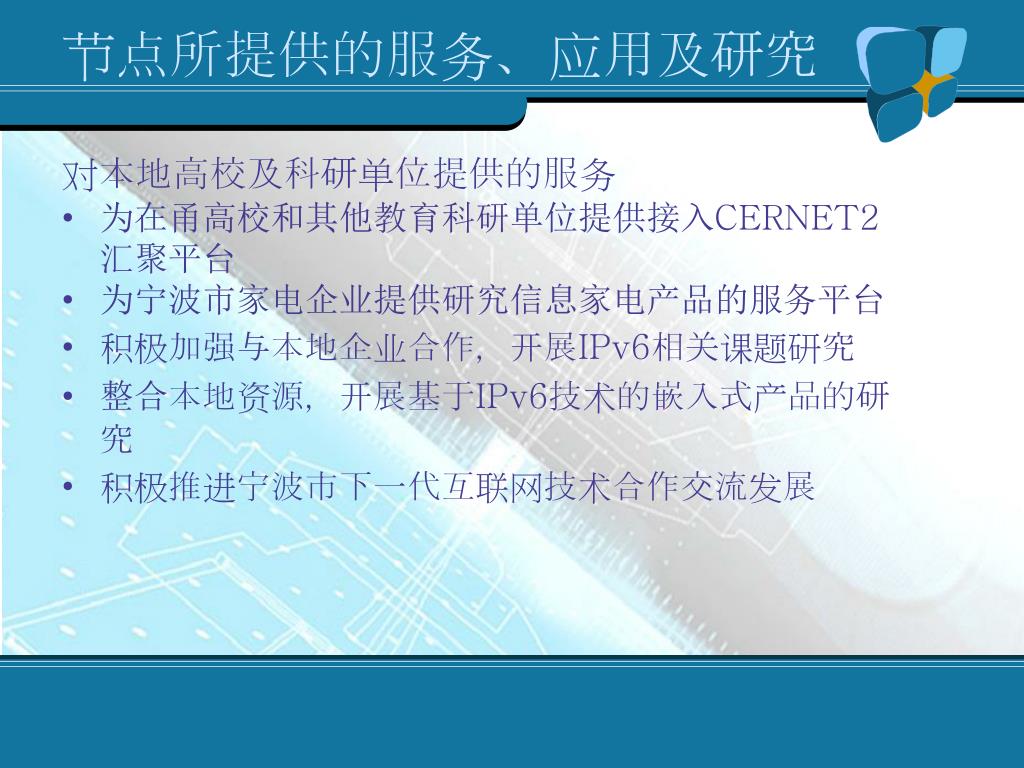

对本地高校及科研单位提供的服务

  • 为在甬高校和其他教育科研单位提供接入CERNET2汇聚平台

  • 为宁波市家电企业提供研究信息家电产品的服务平台

  • 积极加强与本地企业合作,开展IPv6相关课题研究

  • 整合本地资源,开展基于IPv6技术的嵌入式产品的研究

  • 积极推进宁波市下一代互联网技术合作交流发展


Cernet223

CERNET2宁波节点

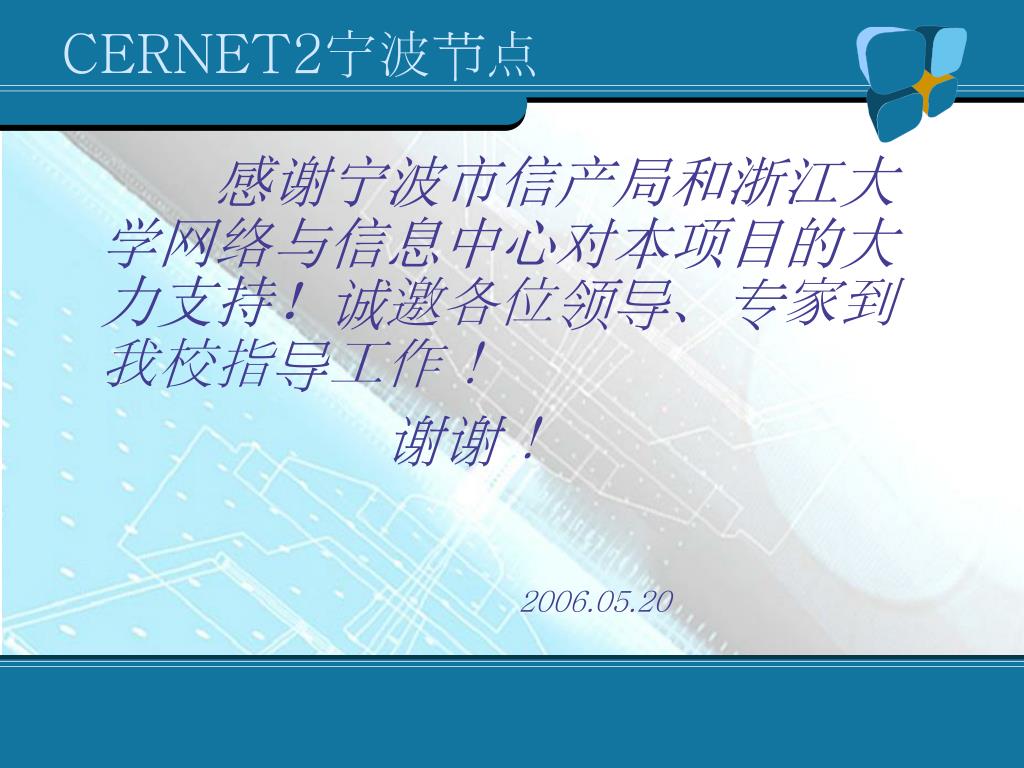

感谢宁波市信产局和浙江大学网络与信息中心对本项目的大力支持!诚邀各位领导、专家到我校指导工作!

谢谢!

2006.05.20
