Tuljava

Tuljava. Uporabnost tuljave? Dušenje tokovnih sunkov. Izdelava tuljave, izvedbe brez ali z jedrom Induktivnost tuljave L: iz elektriških veličin L=Φ/I iz dimenzij ter materiala jedra , daljša ravna tuljava dolžine l : L = μ N 2 A/l

cala
Download Presentation

Tuljava

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

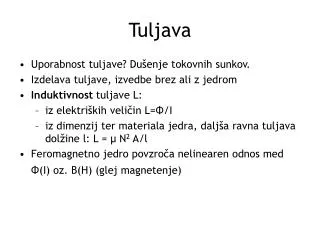

  1. Tuljava • Uporabnost tuljave? Dušenje tokovnih sunkov. • Izdelava tuljave, izvedbe brez ali z jedrom • Induktivnost tuljave L: • iz elektriških veličin L=Φ/I • iz dimenzij ter materiala jedra, daljša ravna tuljava dolžine l: L = μ N2 A/l • Feromagnetno jedro povzroča nelinearen odnos med Φ(I) oz. B(H) (glej magnetenje)

  2. Magnetenje, histerezna zanka B I nasičenje Br -Hc prvo magnetenje U 0 H +Hc nasičenje

  3. Kako računamo fazni kot φ? • Izračun impedance • Poleg faznega kota φ bomo računali tudi tok • Realen kondenzator (C in R) • Realna tuljava (L in R)

  4. Na uporu se tok pojavi skupaj z napetostjo (tok je v fazi z napetostjo) Na tuljavi se napetost pojavi pred tokom (napetost prehiteva tok) TULJAVA UPOR φ=90º φ = 0º e L i Fazni kot φ z vektorji (kazalci) !!! dolžine vektorjev so vrednosti konica-nič (polovica konica-dno)

  5. Primer: zaporedna vezava R in L in kot φ • Vsota napetosti je tudi vektor • Pojavi se kot φ med vsoto napetosti in skupnim tokom φ=?

  6. Primer: zaporedna vezava R in L • U= 440V, R = 90Ω, L = 300mH, f = 60Hz |Z| XL φ R

  7. Sklepi • Zapomnimo si • tuljava (zračna in z jedrom) • induktivnost, izračun za dolgo tuljavo • magnetenje in histerezna zanka • sila v električnem in v magnetnem polju • izračun toka v dvoelementnem vezju • izračun faznega kota φ s kotnimi funkcijami Prihodnji teden • zakon o magnetni indukciji • izkoristek naprav • generiranje in prenos elektriške energije
