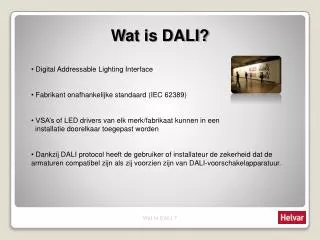

  1. Wat is DALI? • Digital Addressable Lighting Interface • Fabrikant onafhankelijke standaard (IEC 62389) • VSA’s of LED drivers van elk merk/fabrikaat kunnen in een • installatie doorelkaar toegepast worden • Dankzij DALI protocol heeft de gebruiker of installateur de zekerheid dat de armaturen compatibel zijn als zij voorzien zijn van DALI-voorschakelapparatuur. Wat is DALI ?

  2. Wat is DALI? DALI is een intelligent systeemwaarinverschillendecomponenten met elkaarcommuniceren, gericht op verlichting, energiebesparing en bedieningsgemak. Geen gebouwbeheersysteem, ontworpen als subsysteem DALI is eenvoudiger dan een gebouwbeheersysteem en minder kostbaar. Wat is DALI ?

  3. DALI: DE standaard VSA`s, LED drivers, DALI voedingen standaard IEC60929 Relais, Dimmers, Converters standaard underconstruction (Verwachting 2014 gereed) Bedieningspanelen, Sensoren per component verschillend DALI DE STANDAARD IN VERLICHTING

  4. DALI standalone, de fuctionaliteit • Wat bieden we met een eenvoudig DALI systeem ? • Helvar bied volledige DALI functionaliteit ! • Het is dus niet slechts een broadcast signaal • Bijvoorbeeld: • Daglicht regeling • Aanwezigheidsdetectie • Handmatig dimmen • Voorgeprogrammeerde verlichtingscènes oproepen. • Flexibiliteit, elk armatuur individueel sturen • etc.. • En de combinatie van bovenstaande functies Wat is DALI ?

  5. DALI de eigenschappen • De DALI lijn begint met een voedingsapparaat • deze mag maximaal voor 250mA zorgen. • Er zijn maximaal 64 adressen op 1 lijn beschikbaar. (deelnemers) • DALI bekabeling is standaard kabel met 2 aders. (netspanningstype) • Tot 100 meter 2x 0,8mm2 / van 100-300 meter 2x 1,5mm2 • Polariteit is niet belangrijk en er is geen eindweerstand nodig zoals bij DMX eigenschappen

  6. DALI standalone • De DALI lijn begint met een voedingsapparaat • deze mag maximaal voor 250mA zorgen. • Er zijn maximaal 64 adressen op 1 lijn beschikbaar. (deelnemers) • DALI bekabeling is standaard kabel met 2 aders. (netspanningstype) • Tot 100 meter 2x 0,8mm2 / van 100-300 meter 2x 1,5mm2 • Polariteit is niet belangrijk en er is geen eindweerstand nodig zoals bij DMX 230V 230V 230V 230V 230V 230V DALI kabel uitvoering

  7. DALI standalone • DALI maakt het mogelijk om VSA`s en LED drivers digitaal aan te sturen • Elk VSA telt voor 1 adres en 2mA • Een sensor telt voor 1 adres en 10mA of 15mA • Bij een relaisunit telt elk schakelcontact voor 1 adres en de unit verbruikt totaal 2mA • Bij de DALI armaturen mag de 230V een vaste aansluiting zijn, het schakelen gebeurt in de verbruiker Armaturen: 64 x 2mA = 128mA (max. 250mA) … Armaturen: 40 x 2mA = 80mA Sensoren: 10 x 15mA = 150mA totaal 230mA max. 64 adressen techniek

  8. DALI protocol 1001010110 1001010110 Individueleadressering L N ADRES: 1 ADRES: 2 ADRES: 32 ADRES:33 ADRES: 34 ADRES: 63 techniek

  9. DALI protocol 1001010110 1001010110 Groepen/ scene`s Groep 1 L N ADRES: 1 ADRES: 2 ADRES: 32 20% 50% 100% Groep 2 ADRES:33 ADRES: 34 ADRES: 63 0% 20% 0% techniek

  10. DALI • Eenvoudige programmering • Indentificatie door middel van "knipperende" lampen • Automatische en gelijktijdig dimmen van alle deelnemers bij selecteren van een scene • Logaritmische dimgedrag, aangepast aan de ooggevoeligheid techniek

  11. DALI • Controle/diagnose van VSA`s, lichtbronnen, noodverlichting, accu`s • Controle van individuele deelnemers of groepen is mogelijk • Een gelijktijdige controle van alle deelnemers is mogelijk op elk gewenst moment • Er is geen storing van datacommunicatie te verwachten door de eenvoudige datastructuur

  12. 1-10V / DALI • DALI sturing • 1 draad naar alle VSA’s en LEDdrivers • Eenvoudig te bedraden • Als wijzigingen nodig zijn moet software • configuratie aangepast worden • Conventionele sturing (bijv.1-10V) • 5x separate bedrading vanaf de sturing • Complex te bedraden • Als wijzigingen nodig zijn moet bedrading • aangepast worden

  13. Eenvoudige herconfiguratie via software Kantoor Werkplek Looproute Kantoor + looproute Techniek

  14. DALI standalone VOORBEELD: Kantoor verdieping: 2 kantoren 4 armaturen 1 vergaderzaal 6 armaturen 1 open kantoortuin 12 armaturen Entree 9 hanglampen Gang 4 armaturen Gevraagde functionaliteiten: Energie besparen door daglichtregeling en bewegingsdetectie in alle kantoren. Lokale bediening in spreekkamer Centrale bediening vanaf balie gang en spreekkamer Techniek

  15. 12 meter VOORBEELD: Kantoor verdieping: 2 kantoren 4 armaturen 1 vergaderzaal 6 armaturen en hanglamp 1 open kantoortuin 16 armaturen Entree 9 hanglampen Gang 4 armaturen Gevraagde functionaliteiten: daglichtregeling en bewegingsdetectie in alle kantoren. Lokale bediening in spreekkamer Centrale bediening vanaf balie tbvgang en spreekkamer 20 meter
