Radiocomunicaciones

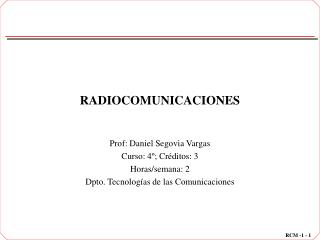

RADIOCOMUNICACIONES

Prof: Daniel Segovia Vargas

Curso: 4º; Créditos: 3

Horas/semana: 2

Dpto. Tecnologías de las Comunicaciones


Bibliograf a
BIBLIOGRAFÍA

  • BÁSICA

    • R.L Freeman. Radio System Design for Telecommunications. Segunda Edición, 1997. John Wiley and Sons.

    • G. Maral y M. Bousquet. Satellite Communications Systems. Wiley and Sons. 1993.

    • J.M Rábanos. Transmisión por Radio. Primera Edición 1993. Ed. Ramón Areces.

    • J.M. Rábanos. Comunicaciones Móviles. Ed. Ramón Areces 1997

    • T.S. Rappaport. Wireless Communications Principles and Practice. IEEE Press, Prentice Hall PPR

  • COMPLEMENTARIA

    • T. Pratt, C.W. Bostian. Satellite Communications. Wiley and Sons, 1986

    • Tri T. Ha. Digital Satellite Comunications. Mac Millan 1990.

    • G.D. Gordon y W.L. Morgan. Principles of Communication Satellites. Wiley and Sons 1993.

    • Recomendaciones del CCIR:

      • vol.IV: Servicios por satélite

      • vol. VIII: Servicios móviles


Contenido
CONTENIDO

  • Tema 1: Conceptos generales de transmisión por radio. (3 horas)

    • Definiciones básicas y terminología.

    • Revisión del concepto de balance de enlace.

    • Caracterización del canal radio: distribución estadística, métodos de predicción.

  • Tema 2: Radioenlaces terrenales. (9 horas)

    • Planes de asignación de frecuencias.

    • Diagrama de bloques de equipos.

    • Calidad de un radioenlace: sistemas analógicos y digitales.

    • Criterios de disponibilidad.

    • Enlaces transhorizonte.

  • Tema 3: Radiocomunicación por satélite. (10 horas)

    • Bandas de frecuencia: planes de frecuencia, control de interferencias.

    • Subsistemas en la estación terrena: antenas, convertidores, amplificadores.

    • Técnicas de acceso: FDMA, TDMA, CDMA.

    • Comunicaciones digitales vía satélite: telefonía, televisión.

    • Tendencias futuras: VSATs, UMTs


Contenidos ii
CONTENIDOS (II)

  • Tema 4: Sistemas de comunicaciones móviles celulares. (8 horas)

    • Cálculo de las pérdidas del trayecto

    • Propagación multitrayecto

      • Caracterización en banda estrecha.

      • Caracterización en banda ancha.

    • Transmisión en comunicaciones móviles

      • Calidad de transmisión.

      • Diversidad.

      • Transmisión digital.

      • Técnicas de acceso

      • Difracción.

      • Propagación en interiores.

      • Modelo de rayos

      • Microceldas y picoceldas

    • Sistemas trunking


Criterios de evaluaci n
Criterios de evaluación

  • Examen: (90 %)

    • Cuestiones teórico prácticas (sin libros)

    • Problemas (con libros)

  • Presentación de problemas hechos en casa (10 %)

  • Prácticas (¿?)


Conceptos generales de transmisi n por radio
CONCEPTOS GENERALES DE TRANSMISIÓN POR RADIO

  • Definiciones básicas y terminología.

    • Definición de standares radioeléctricos.

    • Gestión de frecuencias.

    • Denominación de las emisiones.

    • Características de propagación.

    • Conceptos generales: PIRE, PRA, G/T

  • Revisión del concepto de balance de enlace.

    • Fórmula de Friis para el enlace.

    • Discriminación y aislamiento de polarización.

    • Modelo energético de un sistema de comunicaciones.

    • Tipos de sistemas radioeléctricos: limitados por interferencia, limitados por ruido.

  • Caracterización del canal radio: distribución estadística, métodos de predicción

    • Distribuciones estadísticas de la propagación radioeléctrica.

    • Métodos empíricos de predicción de propagación

    • Efecto de los meteoros (Transmisión y Propagación)


Terminolog a y definiciones
TERMINOLOGÍA Y DEFINICIONES

  • Definiciones generales

    • Radiocomunicación: Telecomunicación realizada por ondas en espacio a frec< 3000GHz

      • Espacial: hace uso de elementos situados en el espacio

      • Terrenal: distinta de la espacial y la radioastronomía

  • Gestión de frecuencias (gran importancia por la escasez del recurso)

    • Atribución de bandas a servicios (UIT en las Conferencias Internacionales (1))

    • Adjudicación de frecuencias a los servicios de una banda dentro de una zona (1)

    • Asignación de frecuencias a nivel Administración Local a las estaciones radioeléctricas:

      • frecuencia y banda (anchura necesaria más el doble de la tolerancia en frecuencia)

  • Servicios y modos de explotación

    • Servicios:

      • Móvil son servicios tipo punto-zona o zonales.

      • Fijo son servicios tipo punto-punto

      • Radiodifusión servicios zonales destinados a la recepción por el público general

    • Modo de explotación: símplex (transmite alternativamente), dúplex (transmite simultáneamente), semidúplex (símplex en un punto y dúplex en otro)


Caracter sticas de emisiones
CARACTERÍSTICAS DE EMISIONES

  • Parámetros de emisión

    • Clase de emisión: características de una emisión.

    • Anchura de banda: necesaria (aquella que garantiza una calidad y velocidad de transmisión dadas), ocupada (fuera de ella hay un porcentaje .5% de potencia)

    • Tolerancia en frecuencia.

    • Emisiones no deseadas: fuera de banda(su eliminación afecta a la calidad), no esencial

    • Potencia: cresta (PEP), media (Pm), portadora (Pc).

    • Polarización: lineal (horizontal, vertical, oblicua); circular.

  • Parámetros de recepción

    • Intensidad de campo mínima utilizable

    • Relación de protección en RF (relación entre señal deseada e interferente que asegura una calidad en recepción)

  • Parámetros de explotación

    • Zona de cobertura: intensidad de campo mayor de un umbral determinado

    • Zona de servicio: se garantiza al explotador del servicio una relación de protección


Bandas de frecuencias
BANDAS DE FRECUENCIAS

Nº Símbolo frecuencia

4 VLF 3 - 30 kHz

5 LF 30 - 300 kHz

6 MF 300 - 3000 kHz

7 HF 3 - 30 MHz

8 VHF 30 - 300 MHz

9 UHF 300 - 3000 MHz

10 SHF 3 - 30 GHz

11 EHF 30 - 300 GHz

12 300 - 3000 GHz

DENOMINACIÓN BANDAS DE FRECUENCIA

BANDAS MICROONDAS

L 1 - 2 GHz

S 2 - 4 GHz

C 4 - 8 GHz

X 8 - 12 GHz

Ku 12 - 18 GHz

K 18 - 27 GHz

Ka 27 - 40 GHz

CUADRO DE ATRIBUCIÓN DE FRECUENCIAS

Región I: Europa, Africa, Siberia, Oriente Medio

Región II: América del Sur y del Norte

Región III: Australia, Sureste Asiático, Pacífico Sur


Denominaci n de emisiones

Anchura de banda necesaria mediante:

3 cifras y una letra que ocupa la posición de la cifra decimal: H (Hz), K (Khz), M (Mhz) y G (Ghz). Ejemplo:

180.4 Khz.......180K

180.6 Khz.......181K

1.25 Mhz........1M25

Clase de emisión mediante símbolos:

Primero: modulación, N (ninguna), A (amplitud), H (BLU), C (BLV), F (freq)

Segundo: naturaleza señal moduladora: 0 (ninguna), 1 (canal digital), 3 (analógico), 8 (2 canales multiplex)

Tipo de información: D (datos), E (voz), F(vídeo)

Cuarto: calidad: J G H N

Multiplaje: N F T

Telefonía DBL, 6000 Hz, cal. Comercial

6K00A3EJN

Telefonía BLU, port. Completa, 3000Hz, cal. Comercial.

3K00H3EJN

Radiodifusión FM, calidad estéreo, 256 Khz

256KF8EHF

Televisión color, sonido monoaural, vídeo 6.25 MHz

6M25C3FNN

sonido 750 KHz

750KF3EGN

DENOMINACIÓN DE EMISIONES

Clasificación según su clase y anchura

de banda necesaria

Ejemplo de denominación de emisión


Caracter sticas de propagaci n
CARACTERÍSTICAS DE PROPAGACIÓN

  • Tipos de ondas según la frecuencia

    • Onda de superficie: para frecuencias inferiores a 30 MHz. Alcances largos y estabil.

    • Onda ionosférica: entre 3 y 30 MHz. Grandes alcances, inestabilidad.

    • Onda espacial freq superiores a 30 MHz:

      • Onda directa: alcanza el receptor de manera directa

      • Onda reflejada: conecta transmisor y receptor a través de una reflexión

      • Ondas por reflexión multitrayecto

    • Onda por dispersión troposférica: reflexiones en turbulencias de capas de la troposfera

  • Influencia del medio de transmisión

    • Reflexión

    • Refracción

    • Difracción

    • Dispersión

    • Absorción

  • Efecto de meteoros e influencia con la frecuencia


Efectos de la troposfera

30GHz

30MHz

15 GHz

500 MHz

CONDUCTOS

ABSORCIÓN MOLECULAR

1 GHz

REFLEXIÓN

EN CAPAS

HIDROMETEOROS

DISPERSIÓN

TROPOSFÉRICA

REFRACCIÓN

EFECTOS DE LA TROPOSFERA


Par metros fundamentales

R

AR

AT

CIRC.

ANTENA

CIRC

ACOPLO

CIRC

ACOPLO

CIRC.

ANTENA

RX

TX

Gt

Gr

Lb

Pdr

Pr

P’r

P’t

Pet

Pt

Lar

Lat

Ltr

Ltt

PARÁMETROS FUNDAMENTALES

Pdi

T

PIRE

  • Ganancia directiva: cociente entre la intensidad de radiación producida por una antena en una dirección y la que produciría una antena isótropa

  • PIRE: potencia isótropa radiada equivalente en la dirección del diagrama de directividad

  • PRA: potencia radiada aparente, producto de la potencia entregada a la antena por su ganancia respecto al dipolo en /2.

  • G/T: cociente entre la ganancia de la antena y la temperatura equivalente de ruido a la entrada del receptor. Es inversamente proporcional a la densidad de potencia.


Par metros fundamentales1
PARÁMETROS FUNDAMENTALES

  • Superficie equivalente de absorción para una antena dada es la relación entre la potencia disponible y la densidad de flujo incidente.

    • Para una antena isótropa se demuestra que vale:

    • Para una antena con ganancia G:

    • Relación con la superficie geométrica:

  • Longitud efectiva de la antena relación entre el campo incidente en la antena y el voltaje inducido en sus terminales.


Concepto de balance de enlace

R

AR

AT

CIRC.

ANTENA

CIRC

ACOPLO

CIRC

ACOPLO

CIRC.

ANTENA

RX

TX

Gt

Gr

Lb

Pdr

Pr

P’r

P’t

Pet

Pt

Lar

Lat

Ltr

Ltt

CONCEPTO DE BALANCE DE ENLACE

  • Balance de enlace es la relación que existe entre la potencia disponible en el receptor con la entregada en el transmisor a través de las pérdidas y ganancias en el trayecto.

  • En el lado de transmisión:

    • Ltt: pérdida en los circuitos terminales del transmisor (asociadas a la desadaptación antena-tx)

    • Lat: pérdida asociada al rendimiento de la antena

    • Gt: ganancia directiva para el transmisor

  • En el lado de recepción: parámetros equivalentes a los de transmisión.

  • Pérdidas básicas de propagación Lb, función de la frecuencia, distancia, medio, altura de antenas y modo de propagación.

  • Además hay que considerar las pérdidas por desacoplo de polarización


F rmula de friis

T

R

FÓRMULA DE FRIIS

  • La Ecuación de Friis permite calcular las pérdidas de inserción de un radioenlace en función de parámetros de transmisión de ambas antenas asociados a las direcciones en que cada una de ellas ve a la otra.

eT, eR : vectores unitarios de polarización


Factor de p rdidas polarizaci n
FACTOR DE PÉRDIDAS POLARIZACIÓN

En el caso más general se puede escribir:

obteniéndose acoplo perfecto (FPP=1) sólo cuando:

Antena receptora y onda incidente (antena transmisora) tienen exactamente la misma polarización: elipses coincidentes y mismo sentido de giro para observadores situados sobre cada una de las antenas.


Reutilizaci n de polarizaci n
REUTILIZACIÓN DE POLARIZACIÓN

  • Ante la congestión de las bandas de radio la utilización de antenas de alta pureza de polarización permite hoy día duplicar la capacidad de una banda reusándola en polarización, esto es, transmitiendo y recibiendo canales que ocupan la misma banda sobre dos polarizaciones ortogonales.

    • Esto se está haciendo por ejemplo en el servicio fijo por satélite, transmitiendo y recibiendo simultáneamente sendas polarizaciones lineales ortogonales.

    • Para evitar interferencias entre canales ortogonales el nivel de radiación contrapolar de las antenas no debe superar -35 dB.

  • Nótese que el anterior requerimiento también condiciona el posicionado (ajuste) del eje de polarización de la estación terrena.

    • Un desajuste de 1º en la orientación del eje de referencia de polarización (variación máxima admitida en estaciones terrenas) causa pequeñas pérdidas en el acoplamiento copolar pero acopla -35 dB de componente contrapolar.

  • XPD: Discriminación contrapolar

  • XPI: Aislamiento contrapolar:


Ecuaci n de balance de enlace
ECUACIÓN DE BALANCE DE ENLACE

La ecuación general de balance de enlace es

Ejemplo:

Ejemplo: Se considera un enlace entre un transmisor que entrega una potencia de 10 w a

una antena de ganancia directiva 8 dB y rendimiento de 95% a través de un cable con 1.2 dB

de pérdidas. La antena receptora tiene una ganancia directiva de 3 dB y un rendimiento de

97.7% y la pérdida en el cable de conexión al receptor es de 1 dB. La pérdida básica de

propagación es de 120 dB. Hallar ganancias de potencias, pérdidas de transmisión y

potencia recibida.

G’t=7.8 dB

G’r=2.9 dB

Pérdida de transmisión=109 dB

Pdr=-71.5 dB

Solución:


Ruido en sistemas de radio
RUIDO EN SISTEMAS DE RADIO

  • Todos los cuerpos con una temperatura diferente de 0ºK desprenden radiación incoherente (ruido).

  • La antena capta esa radiación de todos los cuerpos que la rodean a través de su diagrama de radiación.

  • Siendo NDR la potencia de ruido disponible en bornes de la antena, su temperatura de ruido se define mediante:

    • k, cte. de Boltzman=1,38 10-23 (julio/K)

    • Bf, el Ancho de Banda de Ruido (Hz)

    • TA, la temperatura de Ruido de Antena (K)

  • En función de la Temperatura de Brillo TB (,) asociada a la radiación de ruido que incide sobre la antena para la dirección (,), la Temperatura de Antena TA se obtiene como:

  • TA depende de orientación de la antena respecto de las radiofuentes celestes y de la atmósfera, pero sobre todo de la banda de frecuencia de trabajo.


Máximo

Zonas Tropicales

Ruido Atmosférico

Asociado a los

100 rayos/s

Ruido

Cósmico

Mínimo

Polos

Temperatura de ruido en MF y HF

VALORES TÍPICOS DE TA (MF, HF y VHF)

Isolíneas de ruido atmosférico a 1 MHz en dB referidos a KT0B


Absorción de gases

atmosféricos

Ruido de Fondo

Valores típicos de Ta (Bandas de Microondas)

Antenas de haz estrecho apuntando con el lóbulo principal a una elevaciónsobre el horizonte con atmósfera clara (sin sumar contribución del suelo)

La atenuación atmosférica producida por la lluvia, niebla, etc. incrementa la temperatura de antena en un valor:

(Tm, valor medio de la temperatura física de la atmósfera).

Incrementos típicos en el rango de microondas


Interferencia

Grd

Lbd

Gtd

RX des

TD

TX des

Gri

TI

Gti

Lbi

TX int

INTERFERENCIA

  • Modelo para la interferencia simple

  • Tipos de interferencia: simples, múltiples, cocanal y de canales adyacentes.

  • Sistemas punto a punto

    • Se suman en potencia las contribuciones de las distintas fuentes interferentes.

    • Relación portadora interferencia:

  • Sistemas zonales:

    • Cálculo del campo utilizable en el emplazamiento del transmisor deseado

    • Campo utilizable función de los campos perturbadores

    • Distancia de cobertura del TX deseado a la distancia a la que existe el campo utilizable.


TIPOS DE SISTEMAS RADIOELÉCTRICOS

  • Se clasifican atendiendo a la perturbación dominante.

  • Sistemas limitados en ruido

    • Cobertura función del factor de ruido del sistema receptor

    • Se especifica mediante la potencia umbral de recepción (depende del balance de enlace) y los márgenes de desvanecimiento

    • En la mayoría se trata de sistemas punto a punto

  • Sistemas limitados por interferencia

    • Cobertura depende de la interferencia admisible o prevista.

    • Son sistemas de cobertura zonal que se especifican mediante el valor mediano del campo utilizable en el emplazamiento del transmisor deseado.

    • Ejemplo: sistemas de radiodifusión en bandas métricas y sistemas de radiocomunicaciones móviles.


Caracterizaci n del canal radio
CARACTERIZACIÓN DEL CANAL RADIO

  • El medio de propagación experimenta variaciones aleatorias de dos tipos:

    • Con las ubicaciones y con el tiempo.

  • Variabilidad del trayecto de propagación debido a:

    • Radiocomunicaciones zonales y perfil orográfico muy complejo o de tipo urbano

  • Existencia de: distribuciones estadísticas de propagación y de métodos empíricos de predicción.

    • Distribuciones estadísticas de propagación:

      • Distribución normal de campo.

      • Distribución Rayleigh

      • Distribución Rayleigh+logNormal

      • Distribución de Nakagami Rice

    • Concepto de mes más desfavorable.

    • Métodos empíricos de predicción:

      • Recomendación 370 del CCIR

      • Método de Okumura Hata

      • Método del COST 231


Distribuci n normal
DISTRIBUCIÓN NORMAL

  • La intensidad de campo en dB sigue una distribución normal:

  • Se manejan las siguientes funciones de probabilidad

  • Estas funciones se evalúan mediante aproximaciones numéricas.

    • Aproximación en series de potencias (2.13.9)

    • Aproximación de Hastings (2.13.10)

  • En ocasiones resulta conveniente expresar el valor del campo superado con una probabilidad p dada. Se utiliza la función la función

  • Si p>0.5:

  • Se suele utilizar papel gaussiano


Distribuci n rayleigh
DISTRIBUCIÓN RAYLEIGH

  • Se utiliza para modelar la envolvente de la señal resultante de propagación multitrayecto.

    • Es uniparamétrica

    • x es la amplitud en valor absoluto

  • La probabilidad de superar un cierto valor viene dada por la función complementaria

  • Se suele utilizar papel Rayleigh representando en abscisas la probabilidad de rebasar los valores indicados en ordenadas.


Distribuci n rayleigh log normal
DISTRIBUCIÓN RAYLEIGH+LOG NORMAL

  • En aplicaciones de comunicaciones móviles el campo puede seguir una ley Rayleigh pero con una mediana variable que se distribuye con una ley log-normal.

  • La función de distribución global será:

  • No es expresable mediante funciones elementales. Se suele utilizar un papel Rayleigh resultando la Rayleigh normal aquella cuya desviación es 0.

  • Ejemplos: variación del campo en un entorno urbano o un terreno muy accidentado.


Distribuci n de nakagami rice
DISTRIBUCIÓN DE NAKAGAMI RICE

  • Típica de radioenlaces punto a punto.

  • La señal está constituida por una componente determinística y varias componentes aleatorias:

    • Función biparamétrica

    • c: valor eficaz de la componente det.

    • 2b: valor cuadrático medio de la aleat.

    • Io: función de Bessel de orden 0 y primera especie.

    • Si c=0 la función degenera en una Rayleigh

    • Si c2>>b resulta una gaussiana

    • En papel Rayleigh se ha supuesto la potencia media de la señal 2b+c2


Concepto de mes m s desfavorable
CONCEPTO DE MES MÁS DESFAVORABLE

  • Para el análisis de la calidad se establecen umbrales de funcionamiento. Si la señal está por debajo de un umbral el enlace está cortado.

  • Los criterios de calidad aplicables en sistemas de radio se refieren a un período de tiempo normalizado como “cualquier mes”.

  • Mes más desfavorable se define como el período de un mes dentro de 12 meses civiles durante el que se rebasa más tiempo el umbral.

  • FTRMD porcentaje de tiempo durante el que se supera el umbral en el mes.


Recomendaci n 370 del ccir i
RECOMENDACIÓN 370 DEL CCIR (I)

  • En comunicaciones zonales hay gran variabilidad de trayectos. Esto afecta a servicios radiodifusión o móviles. Surgen métodos empíricos de propagación.

  • Proporcionan una estimación rápida de la pérdida básica de propagación.

  • REC. 370 del CCIR

  • Concebido para el medio rural y destinado para la planificación de servicios de radiodifusión sonora y TV.

  • Parámetros de dependencia:

    Bandas de frecuencia: VHF y de UHF (IV y V)

    PRA de 1 kw

    Campo superado en un 50% de ubicaciones

    Campo superado un tanto por ciento del tiempo

    Trayecto de propagación: mar o tierra

    Altura de antena receptora 10 m.

    Altura efectiva de antena TX: altura de antena sobre nivel medio entre 3 y 15

    Ondulación del terreno (valor estándar 50 m)



M todo de okumura hata
MÉTODO DE OKUMURA HATA

  • Aplicable en entornos urbanos.

  • Curvas de Okumura:

    • Valores de campo para medio urbano, diferentes alturas efectivas de antenas y bandas de frecuencia y una PRA de 1kw. Antena RX 1.5 m.

    • Correcciones para ondulación, pendiente del terreno y distintas alturas.

  • Expresiones de Hata

    • Desarrollo de expresiones numéricas para las curvas normalizadas de Okumura.

    • Fórmula de Hata

    • f, frecuencia en Mhz: 150<f<1500

    • ht, altura efectiva TX en m: 30< ht<200

    • d, distancia en km: 1<d<20

    • hm, altura receptora sobre suelo, 1< hm <10m

    • Da un valor medio ya que no tiene en cuenta el entorno del móvil ni la ondulación.


M todo cost 231
MÉTODO COST 231

hb

hr

hr

hm

w

d

b
