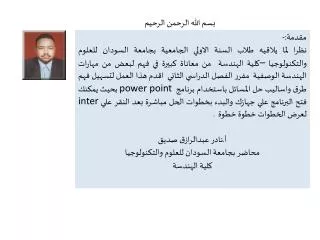

  1. بسم الله الرحمن الرحيم مقدمة:- نظرا لما يلاقيه طلاب السنة الاولي الجامعية بجامعة السودان للعلوم والتكنولوجيا –كلية الهندسة من معاناة كبيرة في فهم لبعض من مهارات الهندسة الوصفية مفرر الفصل الدراسي الثاني اقدم هذا العمل لتسهيل فهم طرق واساليب حل المسائل باستخدام برنامج power point بحيث يمكنك فتح البرنامج علي جهازك والبدء بخطوات الحل مباشرة بعد النقر علي inter لعرض الخطوات خطوة خطوة . أ.نادر عبدالرازق صديق محاضر بجامعة السودان للعلوم والتكنولوجيا كلية الهندسة

  2. النقاط الخارقة ايجاد نقطة الاختراق لخط يخترق مستوي ومن الامثلة الموجودة في الطبيعة اختراق الرمح للدروة ،والمهم هنا ان المشاهد للرمح والدروة بعد الاختراق هو ان الجزء الخلفي للرمح يظهر للعيان بينما الجزء الامامي يكون قد اخترق الدروة ولايظهر للعيان. الجزء المخفي من الرمح نقطة الاختراق الجزء الظاهر من الرمح

  3. الجزء المخفي من الخط نقطة الاختراق الجزء الظاهر من الخط

  4. كيفية تحديد نقطة الاختراق لخط يخترق مستويبطريقة النقاط المسقط الحدي احداثيات الخط هي:-a(20,-15,-15) b(100,-65,-65) احداثيات المستوي هي:-c(05,-30,-30) d(45,-45,-10) e(90,-10,-45) اوجد نقطة الاختراق ووضح الجزء الظاهر من الخط والجزء المخفي مستخدما طريقة المسقط الحدي bh dh H Ch 1 b1 d1 T.L ah eh H E.V C1 F a1 df e1 af Cf ef bf

  5. c.w احداثيات الخط هي:-a(20,-15,-15) b(100,-65,-65) احداثيات المستوي هي:-c(05,-30,-30) d(45,-45,-10) e(90,-10,-45) اوجد نقطة الاختراق ووضح الجزء الظاهر من الخط والجزء المخفي مستخدما طريقة النقاط الخارقة وطريقة المسقط الحدي bh dh Ch ah eh H F df af MF Cf NF ef bf

  6. كيفية تحديد نقاط الاختراق لمستوي يخترق مستوي اخر الجزء المخفي من المستوى الثاني خط الاختراق (التقاطع) الجزء الظاهر من المستوى الثاني الجزء الظاهر من المستوى الاول الجزء المخفي من المستوى الاول

  7. كيفية تحديد نقاط الاختراق لمستوي يخترق مستوي اخر بطريقة المسقط الحدي jh H 1 gh bh ah g1 j1 T.L b1 df ch eh H a1 E.V F d1 ef e1 bf c1 df af gf cf jf

  8. كيفية تحديد نقاط الاختراق لمستوي يخترق مستوي اخر بطريقة النقاط الخارقة jh gh bh ah df ch eh H F ef bf df af gf cf jf
