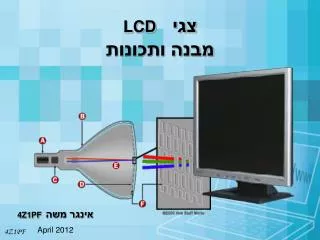

  1. צגי LCD מבנה ותכונות אינגר משה4Z1PF April 2012

  2. צגיLCD (תכונות ומאפיינים) גביש נוזלי Liquid Crystals קיימים שלושה מצבי צבירה: מוצק, נוזל וגז. מוצק מאופיין במיקום הקבוע של המולקולות שלהן, זה ביחס לזה נוזל מאופיין במיקום אקראי של המולקולות האחד ביחס לשני. הם יכולים לנוע בתוך החומר. קיימים חומרים שיכולים להימצא בשני המצבים. המולקולות שלהם נמצאות באותו מיקום האחד כלפי השני. וכולם יחד יכולים לנוע כמו הנוזל. זהו הגביש הנוזלי. פאזה זו של החומר קיימת בתחום טמפרטורות מצומצם, בטמפרטורות גבוהות יותר החומר הופך נוזלי ונמוכות יותר הופך למוצק.

  3. צגיLCD (תכונות ומאפיינים) • גביש נוזלי Liquid Crystals • הגביש הנוזלי מתחלק לשתי משפחות: • ליוטרופיים (lyotropic) • תרמוטרופיים (thermotropic) • כל משפחה מכילה שלוש צורות מבנה: • סמקטית (smetic). • נמטית (nematic) • כולסטרית (cholesteric). • המבנה הנמטי הוא המבנה המתאים ליצירת ה- LCD • חומרים אלו מושפעים מהזרם החשמלי. במיוחד חומר נמטי הנקרא twisted nematics (TN) . חומר זה יכול לשנות את זוויות המולקולות שלו ובכך לשנות את הזוית של אור מקוטב.

  4. צגיLCD (תכונות ומאפיינים) יצירת LCD ארבע תכונות מאפשרות יצרת LCD 1. ניתן לקטב אור 2. גביש נוזלי יכול להעביר אור מקוטב ולשנות את קיטובו. 3. המבנה של הגביש הנוזלי ניתן לשינוי בעזרת זרם חשמלי. 4. החומר שקוף ויכול להוליך זרם חשמלי הקלק על התמונה לאנימציה

  5. צגיLCD (תכונות ומאפיינים) תאורת המטריצה ה- LCD אינו מיצר אור. לכן הוא דורש מקור אור חיצוני. יש LCD שדורש אור מוחזר מתאורת החדר. לאחרים מקור אור מאחורי המטריצה. בתמונה נראית נורה פלאורנית יחסית לגודלו של עיפרון.

  6. צגיLCD (תכונות ומאפיינים) קיימים שני סוגים של מטריצות, פסיבית ואקטיבית פסיבית: מורכבת ממטריצת מוליכים שקופים(אנכיים ואופקיים). הזנת מתח לשני מוליכים יוצרת שדה בנקודת המפגש שלהם (החצייה שלהם), הפוטנציאל החשמלי גורם לשינוי הצורה של הגביש הנוזלי. אקטיבית: בנוי סביב טרנזיסטורים וקבלים Thin Film Transistors) TFT). הטרנזיסטורים פועלים כמתגים.הם מאורגנים כמטריצה על גבי מצע זכוכית. הזנת מטען לשורה ולעמודה המתאימים יטען קבל אשר ישמור על מטענו עד המחזור הבא. ניתן לשנות את ערך המטען עד כדי 256 רמות של סולם אפורים.

  7. צגיLCD (תכונות ומאפיינים) יצירת צבע לקבלת צבע מיצרים שלשה "תת פיקסלים" כאשר לכל פיקסל קיימת מסננת ירוקה כחולה אדומה. אם לכל תת פיקסל 256 אפשרויות אפור. אזי ניתן להגיע ל- 16.8 מיליון צבעים (256X256X256). למטריצה בעלת רזולוציה של 1024X768 יש 2,359,296 טרנזיסטורים (1024X768X3). ליקוי בטרנזיסטור יוצר פיקסל מת. למעשה בכל מוניטור מספר פיקסלים כאלו. בטבלה מוצג תקן חברת IBM עבור מספר הפיקסלים "המתים"

  8. צגיLCD (תכונות ומאפיינים) טכנולוגיות קיימות מספר טכנולוגיות 1. super twisted nematics (STN) dual scan twisted nematics (DSTN) .2 ferroelectric liquid crystal (FLC) .3 surface stabilized ferroelectric liquid crystal (SSFLC) .4

  9. צגיLCD (תכונות ומאפיינים) • התכונות משתנות בהתאם לסוג המטריצה TN+FILM S-IPS MVA PVA • CRT טוב ברוב המקרים לכל היישומיים כמו: טקסט, עיבוד תמונה, משחקים, סרטים ועוד. • LCD צג שטוב למשחקים לא טוב לעיבוד תמונה, האיכותי מבחינת הצבעים אינו טוב למשחקים דינמיים ....... • הדור האחרון של צגי LCD הוא בעל התכונות: זווית צפייה 160 מעלות, יחס ניגודיות 1:500, מספר צבעים 16,000,000. (מה זה אומר?)

  10. צגיLCD (תכונות ומאפיינים) Pixel Response Time – זמן תגובה שדה חשמלי שמוזן לפיקסל גורם לשינוי מצב של הנוזל הקריסטלי. הזמן הדרוש לנוזל לשנות זווית נמדד במילי-שניות. בגרף, ציר Y מראה את עוצמת הבהירות וציר X הוא ציר הזמן. זמן עליה (או ירידה) מוגדר כזמן הדרוש לגרף לעלות מתאורה של 10% לתאורה של 90%.

  11. צגיLCD (תכונות ומאפיינים) זמן התגובה מוגדר כסכום הזמנים הדרוש לעלית הניגוד מרמה של 10% ל- 90% ולירידה מ- 90% ל- 10%. (מעבר משחור ללבן ובחזרה)

  12. צגיLCD (תכונות ומאפיינים) בעיה בהגדרה כאשר עוברים משחור לאפור, דרושה זווית נטייה קטנה יותר של הגביש, המתח המסופק לביצוע התהליך נמוך יותר, לכן זמן התגובה יהיה יותר איטי. למעשה צריכים לקבל גרף תלת מימדי שיראה את כל האפשרויות של כל המעברים. החברות אינן מספקות נתונים אלו. דוגמה: הגרף מראה צג מסוג TN+Film שמוגדר כ- 25 מילי-שניות. ציר Y מראה את זמן העליה וציר X את רמת האפור (0=שחור 255=לבן). מסקנה: זמן התגובה תלוי בניגוד התמונה (ומעט גם בבהיקות) מסקנה: הורדת הניגוד מעלה את זמן התגובה של הצג.

  13. צגיLCD (תכונות ומאפיינים) אסימטריות של זמן התגובה זמן עליה לא חייב להיות שווה לזמן הירידה. לדוגמה צגים בעלי זמן תגובה כללי של 30 מילי-שניות. צג A בעל 25/5 מילי-שניות (25 עליה 5 ירידה), מה שמאפיין מטריצת TN. צג B 15/15 מילי-שניות, מאפיין מטריצות MVA ו- PVA. השניים יראו באופן שונה תנועת גוף. למשל קווים דקים שחורים על רקע לבן יראה דק יותר במוניטור A. צג B יראה ברוחב הנכון אך בבהירות יותר נמוכה. צג B יראה טוב יותר לעין, לכן מטריצת MVA תיחשב יותר מהירה מאשר מטריצת TN, כאשר קיים טקסט שנע בציר האנכי. מסקנה: זמן תגובה כללי אינו מספיק. יש לדעת גם מהו זמן עליה וזמן הירידה של המטריצה.

  14. צגיLCD (תכונות ומאפיינים) זוויות צפייה Viewing Angles הגדרה: הזווית שבין הקו הניצב שבמרכז המטריצה, לקו בו יחס הניגודיות יורד ל- 10:1 (קיימות חברות המגדירות עבור יחס ניגודיות של 5:1. השוני בהגדרות יכול להביא צג של 150/140 לרמה של 160/160).

  15. צגיLCD (תכונות ומאפיינים) יחס הניגוד נמדד מהמרכז. הצופה רואה את הצג ממיקום אחר. בצילום נראה הצג מלמטה. למעשה צבע הרקע הוא כחול אחיד, אך בגלל מיקום הצופה נראה הצג בגוונים משחור לכחול. (מצולם מזווית של 25 מעלות)

  16. צגיLCD (תכונות ומאפיינים) זווית הצפייה האנכית מוגדרת כסכום הזוויות שמעל ומתחת לציר הניצב. למעשה הזווית כלפי מעלה גדולה יותר מזו שלמטה. בגרף שני צגים המוגדרים כבעלי אותן זוויות צפייה. לשניהם ניגודיות מירבית של 400:1 (בזווית 0). יחס הניגודיות 10:1 קיים בזווית 160 מעלות (80+ ,80- ). אבל: בזווית 40 מעלות לאחד יש ניגוד כפול מהשני. ז"א שלמעשה לצג הירוק יש זווית ראיה יותר גדולה.

  17. צגיLCD (תכונות ומאפיינים) זווית הצפייה מוגדרת על ידי החברות עבור הציר האנכי והאופקי בלבד. מה קורה בזוויות האחרות? הגרף מראה שהן קטנות יותר ממה שהחברות מציגות בדפי תכונות הצגים.

  18. צגיLCD (תכונות ומאפיינים) • בהירות וניגוד • בהירות – (Brightness) – הבהירות היא תחושה סובייקטיבית ואינה ניתנת למדידה. • בהיקות – (Luminance) – עוצמת האור הנפלטת מיחידת שטח בכיוון ההסתכלות. נמדדת ביחידות candela/m^2 • ניגוד – (contrast) – היחס בין הבהיקות המרבית לבהיקות המזערית. • יחס ניגודיות(Contrast Ratio) – יחס הבהיקויות בין לבן לשחור במרכז המרקע. • קיימת בעיה בהגדרת הניגוד. החברות לוקחות את נתון יצרנית המטריצה. למעשה המטריצה אינה מייצרת תאורה אלא משנה את שקיפותה וכך היא מעבירה או מונעת מעבר של אור ממקור האור שמאחוריה. • שינוי הבהירות נעשה על ידי שינוי עוצמת האור המוקרן מאחורי המטריצה. קיימות שתי אפשרויות: • שינוי זרם הפריקה של הנורה. (נורה פלואורית בעלת קתודה קרה), שינוי בשיטה זו הוא בתחום מצומצם של בהירות כי בזרמי נורה קטנים היא מאבדת את יציבותה וכבית. • אפנון מתח הנורה ב – PWM(Pulse Width Modulation) מאפשר טווח שינויי תאורה גדולים.

  19. צגיLCD (תכונות ומאפיינים) ניתן לשנות את בהירות התמונה על ידי שינוי תכונות המטריצה. דבר זה אינו רצוי מפני שהוא משפיע לרעה על תכונת "זמן התגובה" של המטריצה. לדוגמה: בצגי "סוני" קיימות שתי אפשרויות לשינוי בהירות מתוך התפריט. 1 – “Brightness” על ידי שינוי המטריצה. 2 – "Backlight” על ידי שינוי עוצמת הנורה. מהי עוצמת התאורה הדרושה? עבור עבודה על טקסט נדרשת תאורה של 70-130 Candelas/sq. meter עבור צפייה בסרטים או משחקים נדרש Can/m^2 200 או יותר. (לצורך השוואה, CRT מספק 90-100 cd/m^2 עם יחס ניגוד 1000:1 )

  20. צגיLCD (תכונות ומאפיינים) • טכנולוגית High Dynamic Range Display(HDR) • היחס בין התאורה המרבית למזערית של העין היא כ- 100,000 • הטכנולוגיה הקיימת היום מאכזבת, בעלת יחס ניגוד של כ- 500:1 • טכנולוגית HDR מאפשרת: • תחום דינמי 200,000:1 • בהירות מעל 3000 cd/m^2 • מרקע שחור שהוא באמת שחור.

  21. צגיLCD (תכונות ומאפיינים) טכנולוגית High Dynamic Range Display(HDR) • בטכנולוגית ה- LCD הרגילה מובנת תאורה מסוג CCFL(Cold Cathode Fluorescent Light) • הנורה דולקת גם כאשר המרקע שחור, חלק מהאור חודר דרך המטריצה ולכן לא ניתן לקבל החשכה מוחלטת של המרקע. • הרעיון של טכנולוגית HDR להמיר את הנורות ב-LED-ים. • הטכנולוגיה נקראת IMLED(Individually Modulated Array of LED backlights) • בהירות כל LED מבוקרת על ידי אות של 8 ביט, מה שמאפשר 256 רמות של בהירות. משחור מוחלט ועד בהירות מרבית. • המסך הראשון שנקרא DR37-P מכיל 1380 LED-ים לבנים מאחורי המטריצה.

  22. צגיLCD (תכונות ומאפיינים) טכנולוגית High Dynamic Range Display(HDR) בתמונה השמאלית נראית התמונה כפי שהוזנה לצג. בתמונה המרכזית נראית התוצאה על המרקע כאשר כל LED מאיר בעוצמה שונה. בתמונה הימנית נראים ה- LED-ים דולקים בעוצמות שונות.

  23. צגיLCD (תכונות ומאפיינים) טכנולוגית High Dynamic Range Display(HDR) • מספר נתונים של צג DR37-P • גודל 37” • בהירות מעל 3000 cd/m^2 • שחור 0 cd/m^2 • הבחנה 1920X1080 • 16 ביט לערוץ צבע (48 ביט צבע) • IMLED - Individually Modulated LED Backlight • יחס ניגוד 200,000:1 • הספק מרבי 1680 ווט • אתר החברה http://www.brightsidetech.com • .

  24. צגיLCD (תכונות ומאפיינים) צבעים בדפי המפרט של הצג ניתן למצוא את המספרים 16.7 או 16.2 מיליון צבעים. מה זה אומר והיכן המלכודת? חלק מהמטריצות לא מסוגלות להציג יותר מ- 262,144 צבעים שמיוצגים על ידי 18 ביט (6 ביט לכל צבע ראשוני). תמונה המורכבת מ- 18 ביט נראית גרוע, מתאים אולי לטקסט. החברות משפרות את התמונה על ידי שיטת ה- FRC(Frame Rate Control). בשיטה זו מיצרים את הצבעים החסרים על ידי שינוי צבעים קרובים בין תמונה לתמונה. לדוגמה: הצג מוזן בתמונה RGB {154,154,154} שאינו מסוגל להציג. נציג צבעים שכן קיימים על הצג, בתמונה אחת נציג RGB{152,152,152} ובתמונה השנייה את הצבע RGB{156,156,156}. הודות להתמדת העין ולתדר התמונה הגבוה יחסית, העין רואה את הממוצע שהוא הצבע הרצוי. עדיין זה חיקוי ואין זה "True Color”. אם על הצג רשום 16.2 מיליון צבעים זהו לבטח מוניטור של 18 ביט לפיקסל. גם אם רשום 16.7 מיליון צבעים אין ביטחון שהצג אינו מאותו הסוג.

  25. צגיLCD (תכונות ומאפיינים) שיטה נוספת ל- FRC היא לשנות 4 פיקסלים קרובים כך שהממוצע "יצור" את הצבע הרצוי. 156,156,156 152,152,152 התוצאה 154,154,154 איכות הצבע שמתקבלת תלויה במכניזם של ה- FRC. התוצאה, מתקבלים פסים באזורים בהם הצבע צריך להיות "חלק". לעיתים זה נראה כאילו שיטת ה- FRC אינה פועלת. בחלק מהמקרים נוצר הבהוב שעוצמתו תלויה ברמת הבהירות של המטריצה והאם הבהירות מכוונת על ידי המטריצה או מקור האור שמאחוריה.

  26. צגיLCD (תכונות ומאפיינים) תיקון גאמא איכות הצבע נקבעתגם על ידי תיקון גאמא. זהו מושג היסטורי שנבע מתכונות צגי ה- CRT שבהם, עוצמת התאורה אינה ליניארית עם מתח המבוא לשפופרת, אלא יחסית למתח המבוא בחזקת גאמא. לקבלת אות ליניארי יש צורך להכניס לאות מקדם תיקון (1/γ). ערכו של גאמא תלוי בסוג ה- CRT. הוא נע בין 1.8 ל- 2.7. מספר חברות כמו מיקרוסופט ו-HP קבעו תקן אחיד לתמונות אינטרנט בהם גאמא שווה ל- 2.2. עבודה עם גאמא לא נכון גורם להצגת הצבעים בחוסר דיוק שמתבטא בעיקר בניגוד ובהירות לא נכונים. העקום האופייני של ה- LCD שונה מזה של ה- CRT בזה שעקומת הבהירות שלו כפונקציה של מתח המבוא למטריצה דומה לעקום S.

  27. צגיLCD (תכונות ומאפיינים) באיור נראה עקום ה- S של המטריצה (בצבע שחור) והעקום לאחר התיקון של הצבעים הראשוניים RGB. גרפים אלו שייכים למוניטור ACER-AL1715

  28. צגיLCD (תכונות ומאפיינים) עקומה של צג 17JN1S של חברת e-Yama. הצג נכנס לרוויה מהר מדי. למשל RGB{224,224,224} יראה "לבן" במקום "אפור בהיר". התיקון נעשה מתמטית, אבל מציג כמובן "עוות" של האות שהוזן למטריצה.

  29. צגיLCD (תכונות ומאפיינים) • טמפרטורת הצבע • טמפרטורה של גוף שחור, נמדד במעלות קלווין. • הדפסת תמונות מבוצע ב- 5500°K (קודק הגדירו ערך זה כ- daylight) • תמונה על מחשב 6500°K • נורת אגס כ- 2000°K • נורת ניאון 3000°K4500°K6000°K • צגי מחשב (D65)6500°K (ברירת מחדל) • ב- CRT ניתן לשנות את טמפרטורת הצבע בטווח 5000- 9300°K בצעדים של 50-100°K • ב- LCD מספר הצעדים מוגבל (3-4 בלבד)

  30. צגיLCD (תכונות ומאפיינים) • דוגמה של הגדרות מסך של CRT כפי שמופיע על הצג שלי מסוג MAG-DJ707. • יש לשים לב לנקודות הבאות: • אפשרות שינוי תיקון הגאמא עבור כל צבע ראשוני. • ברירת המחדל של מערכת ההפעלה 2.2 • אפשרויות טמפרטורת הצבע נרחבות מאוד.

  31. צגיLCD (תכונות ומאפיינים) • משולש הצבעים • האוכף מראה את כל הצבעים האפשריים בתלות RGB של הפיקסלים. • המשולש הלבן מראה את תחום צבעי הצג. • הנקודה הלבנה מראה את ה"לבן" 6500°K. • לא ניתן בצג להגיע לצבע הטהור R,G,B • הצג מציג כ- 35% ממה שהעין מסוגלת לראות. • המשולש הלבן נקבע על ידי תכונות הצבע של המנורה האחורית ומסנני צג ה- LCD (ב- CRT הקובעים הם תכונות הזרחנים RGB ) • החברות מנסות להחליף את הנורה בעלת הקתודה הקרה בדיודות LED בעלות תאורה גבוהה בתקווה לקבל טווח צבעים גדול יותר.

  32. צגיLCD (תכונות ומאפיינים) • מטריצת TN+Film • הוותיק ביותר בין מטריצות LCD • מטריצה פסיבית • צבע עני • טכנולוגיה זולה • רוב הצגים של 17” הם מסוג זה • יחס ניגודיות 300:1 – 400:1 (אף על פי שהחברות מציינות 500:1 ) • הגרף מראה שני מוניטורים, האחד מוגדר כזמן תגובה 25 מילישניות והשני 12 מילישניות. למעשה בעבודה רגילה (לא במעבר בין לבן לשחור) שניהם זהים.

  33. צגיLCD (תכונות ומאפיינים) • מטריצת IPSIn Plane Switching) ( • פיתוח של Hitachi 1996 • פותר את בעיית ה- TN מבחינת זווית צפייה ואיכות צבע. • טרנזיסטור שנשרף גורם לפיקסל להיראות שחור (בניגוד ל- TN ) • עקב מיקום אלקטרודות המיתוג מתקבלים ניגוד ובהירות קטנים יותר מה- TN. • קיימים מ- 19” • פחות מהירים מה- TN. • שיפורים של טכנולוגיה זו מופיעים תחת השמות: • (S-IPS) Supper-IPS. • (DD-IPS) Dual Domain IPS של חברת IBM. • (Advanced Coplanar Electrode) ACE של חברת Samsung • NEC מייצרת וריאציות שונות בטכנולוגיית S-IPS תחת השמות SA-AFT, SA-SFT, A-AFT, A-SFT

  34. צגיLCD (תכונות ומאפיינים) מטריצת IPSIn Plane Switching) ( - המשך הגרף מראה צג של NEC מסוג TNהמוגדר 16 מילישניות ו- LG מסוג S-IPS של 25 מילישניות. שניהם מאוד דומים בזמני התצוגה.

  35. צגיLCD (תכונות ומאפיינים) • מטריצת MVA(Multidomain Vertical Alignment) • פיתוח של חברת Fujitsu 1998 • זווית צפייה כ- 170 מעלות • ניגוד טוב יותר מהאחרים • פיקסל מת יראה כשחור • יחס ניגודיות 400…600:1 • צבעים טובים יותר מאשר TN, אך עיוות קל של הצבע כאשר מביטים ממש ממרכז המרקע • עקום זמן התגובה יורד באופן משמעותי, לכן בסך הכול אפשר לומר שהוא איטי יותר מהאחרים. • הטכנולוגיה קיימת ממטריצות 19” בלבד

  36. צגיLCD (תכונות ומאפיינים) • מטריצת PVA • (Patterned Vertical Alignment) • פיתוח של Samsung ומיוצר אך ורק על ידם • המבנה דומה לטכנולוגית MVA • זמן התגובה יורד משמעותית במעבר בין אפורים • צבעים לא מושלמים כאשר מביטים מול מרכז המרקע. הם הופכים לטובים כאשר צופים בצג מהצד. • יחס ניגודיות טוב 600…800:1 • דגמי ה- SyncMaster מגיעים ליחס ניגודיות של 1000:1

  37. צגיLCD (תכונות ומאפיינים) • מסקנות • אין LCD שטוב לכל המטרות: טקסט, משחקים, סרטים, גרפיקה.... • מי שצריך צג טוב לכל המטרות שישתמש ב- CRT. • כל צגי LCD מוגדרים על ידי רמת פרמטרים גבוהה. למעשה המוצר הוא בעל תכונות ירודות יותר. ( יש צורך להבין את הגדרות הפרמטרים) • כל המטריצות ניתנות לחלוקה לשלש קבוצות TN, PVA ו- *VA. • ל- TN זמן תגובה הקצר ביותר אך זווית צפייה צרה יחסית, יחס ניגודיות קטן וצבעים סבירים. טוב למשחקים ועבודות משרדיות. • מטריצת – IPS קרובה ביותר לצג רב שימושי מלבד שתי בעיות: יחס ניגודיות קטן (כמו של TN ) והופעת גוון סגול במבט מהצד. הצג הטוב ביותר לעבודה עם תוכנות לעיבוד תמונות. הטוב ביותר לשימוש ביתי. • MVA&PVA טוב ביותר מבחינת יחס ניגודיות וזווית צפייה. מהירות תגובה משתנה באופן קיצוני במעברים בין אפור לאפור ובין לבן לשחור. ממש לא טוב למשחקים. צבעים פחות טובים יחסית ל- IPS לכן אינו טוב לעיבוד תמונות. יחס ניגודיות גבוה לכן הוא מעולה לעבודה עם טקסט וסרטוטים. טוב לעבודה ביתית אם אין צורך בזמן תגובה מהיר. לבחירה בין PVA ל- MVA קיימת עדיפות ל- PVA עקב יחס ניגודיות גבוהה יותר. MVA לא מיוצר מתחת ל- 19”.

  38. צגיLCD (תכונות ומאפיינים) אתרים מומלצים לעיון http://en.wikipedia.org/wiki/Liquid_crystal_display http://www.techmind.org/lcd http://sharp-world.com/sc/library/lcd_e/s2_1_1e.htm http://www.techmind.org/lcd/index.html#xtalk http://www.pcworld.idg.com.au/index.php/id;984537225;fp;2;fpid;7654 http://www.netbored.com/classroom/what_is_tft_lcd.htm

  39. מרץ 2006 צגיLCD (תכונות ומאפיינים)

  40. צגיLCD (תכונות ומאפיינים) LG L1980Q Flatron Slim 19” Monitor Specifications Display Type 19.0" (19.0" VIS) Active Matrix TFT LCD Screen Display Area 14.8" x 11.9" (376mm x 301mm) Display Colors 16.2 Million (6 Bits + FRC) Screen Type/Size 19“ Pixel Configuration RGB Stripe Surface Treatment Hard Coating 3H, Anti-Glare Maximum Resolution 1280 x 1024 Brightness 250cd/m2 (Typical) Contrast Ratio 500:1 (Typical) Response Time 8ms (Typical) Pixel Pitch 0.294mm x 0.294mm Viewing Angle H: 160 Deg., V: 160 Deg. Input Signal RGB Analog Input Terminals 15-Pin D-SUB and DVI-D Memory Modes 13 Factory Preset, 10 User-Settable Tilt/Swivel Tilt: Down 0 Deg. /Up 157 Deg. Dimensions With Base (WxDxH)16.6" x 10.3" x 16.1" (422mm x 261mm x 410mm) Folded 16.6" x 2.8" x 14.1" (422mm x 71mmx 358mm)

  41. צגיLCD (תכונות ומאפיינים) סוף
