slide1

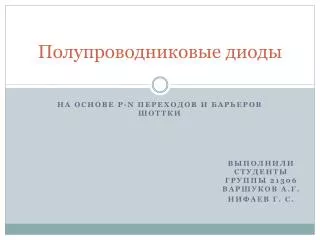

Полупроводниковые диоды

на основе p-n переходов и барьеров Шоттки

Выполнили студенты группы 21306 варшукова.г.

Нифаев г. С.

slide2
Полупроводниковый диод

Полупроводниковым диодом называют нелинейный электронный прибор с двумя выводами.

slide3
Виды полупроводниковых диодов

В зависимости от внутренней структуры, типа, количества и уровня легирования внутренних элементов диода и ВАХ различают :

1) Диод Шоттки

2) Стабилитроны

3) Выпрямительные диоды

4) Варикапы

5) Обращенные диоды

6) Туннельные диоды

slide4
Барьер Шоттки

Рассмотрим контакт металл–полупроводник (на примере контакта Au-Si n-типа) при условии

Зонная диаграмма при различных значениях напряжения VGна затворе: а) VG = 0; б) VG > 0, прямое смещение; в) VG < 0, обратное смещение

slide5
Барьер Шоттки

;

Вольт-амперная характеристика барьера Шоттки

В условиях равновесия VG = 0 ток из полупроводника в металл уравновешивается током из металла в полупроводник . При приложении напряжения этот баланс нарушается и общий ток будет равен сумме этих токов.

slide6

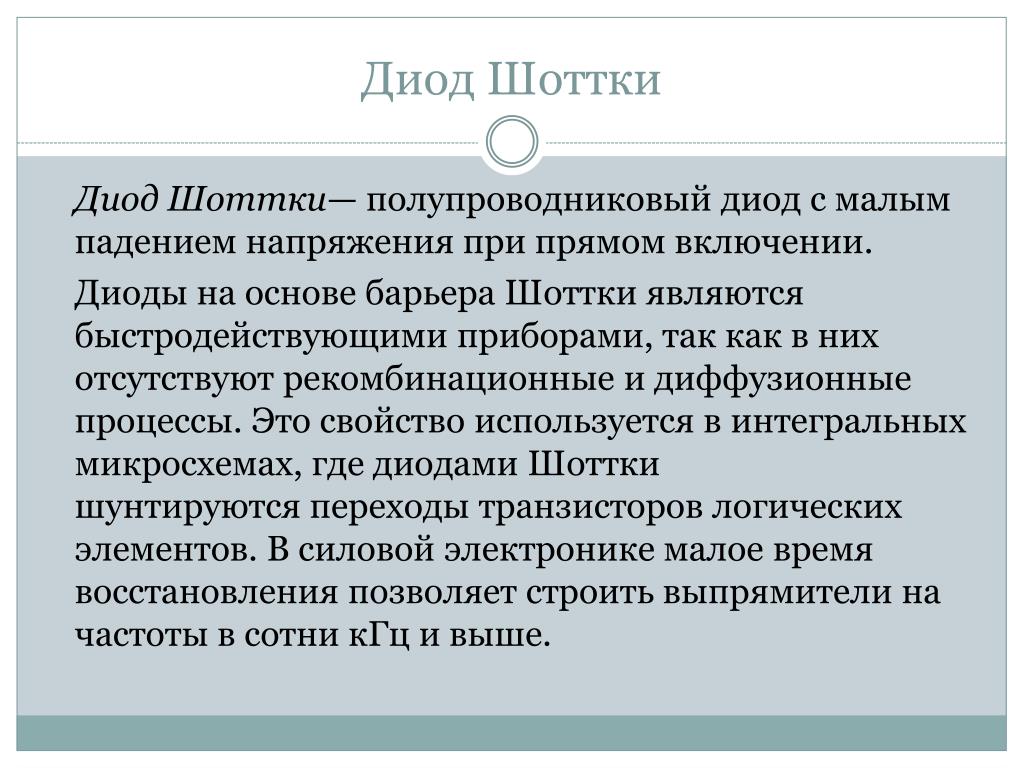

Диод Шоттки

Диод Шоттки— полупроводниковый диод с малым падением напряжения при прямом включении.

Диоды на основе барьера Шоттки являются быстродействующими приборами, так как в них отсутствуют рекомбинационные и диффузионные процессы. Это свойство используется в интегральных микросхемах, где диодами Шоттки шунтируются переходы транзисторов логических элементов. В силовой электронике малое время восстановления позволяет строить выпрямители на частоты в сотни кГц и выше.

slide7
p-n переход

Электронно-дырочным, или p-n переходом, называют контакт двух полупроводников одного вида с различными типами проводимости (электронным и дырочным).

ВАХ p-n перехода имеет вид:

Плотность тока насыщения Js равна:

slide8

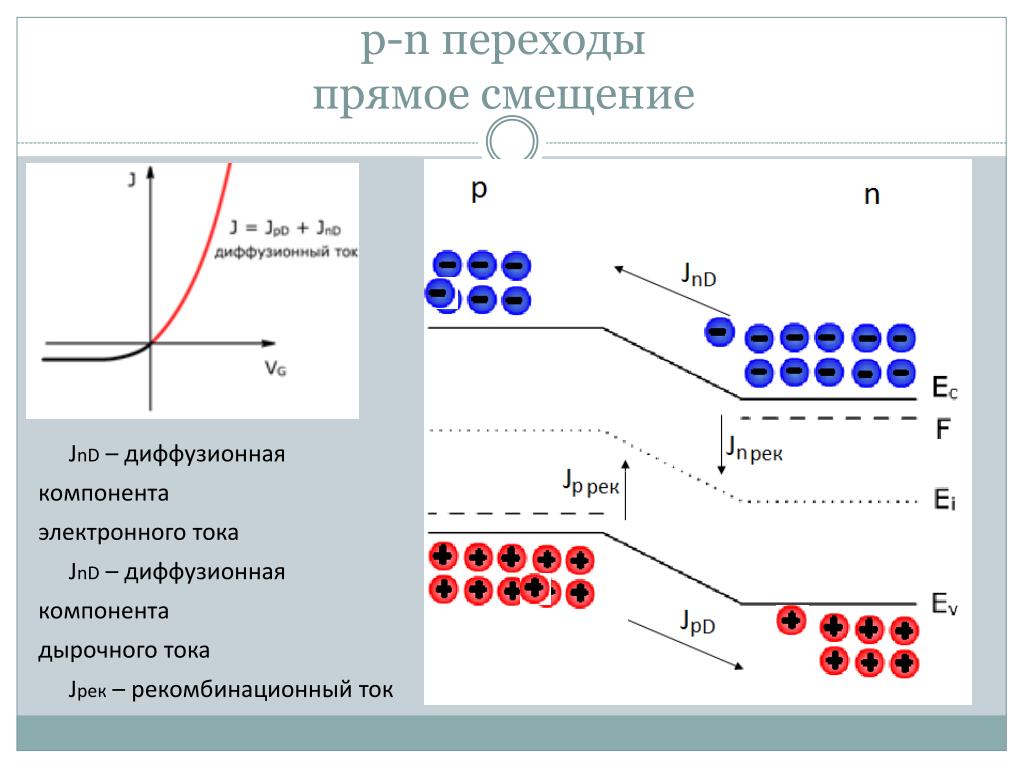

p-n переходыпрямое смещение

JnD – диффузионная

компонента

электронного тока

JnD – диффузионная

компонента

дырочного тока

Jрек – рекомбинационный ток

slide9
p-n переходыобратное смещение

JnE – дрейфовая

компонента

электронного тока

JpE – дрейфовая

компонента

дырочного тока

Jген – генерационный ток

slide10
Выпрямительные диоды

Основа – электронно-дырочный переход

ВАХ имеет ярко выраженную нелинейность

slide11
Выпрямительные диоды

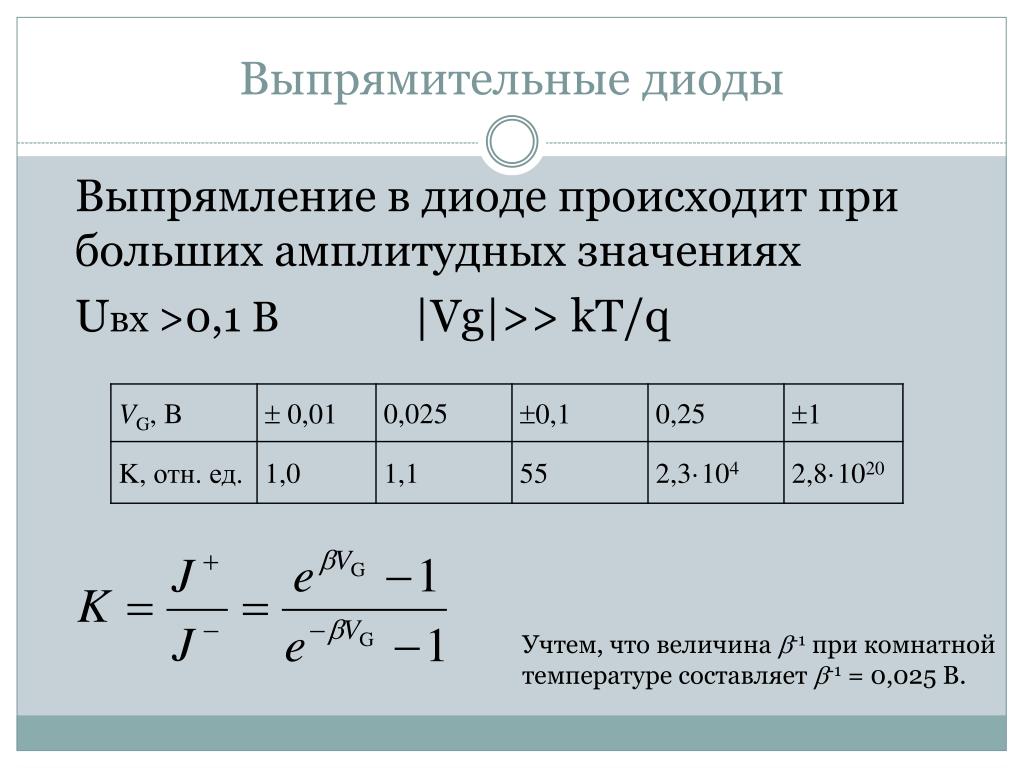

Выпрямление в диоде происходит при больших амплитудных значениях

Uвх>0,1 В |Vg|>> kT/q

Учтем, что величина -1 при комнатной температуре составляет -1 = 0,025 В.

slide12
Характеристическое сопротивление
  • Дифференциальное сопротивление:
  • Сопротивление по постоянному току:
  • На прямом участке ВАХ сопротивление по постоянному току больше, чем дифференциальное сопротивление RD>rD, а на обратном участке – меньше RD<rD.
  • Вблизи нулевого значения VG << kT/q
slide13
Эквивалентная малосигнальная схема диода для низких частот
  • rоб– омическое сопротивление базы диода
  • rд– дифференциальное сопротивление
  • Сд – диффузионная ёмкость
  • Сб – барьерная ёмкость
slide14
Варикап

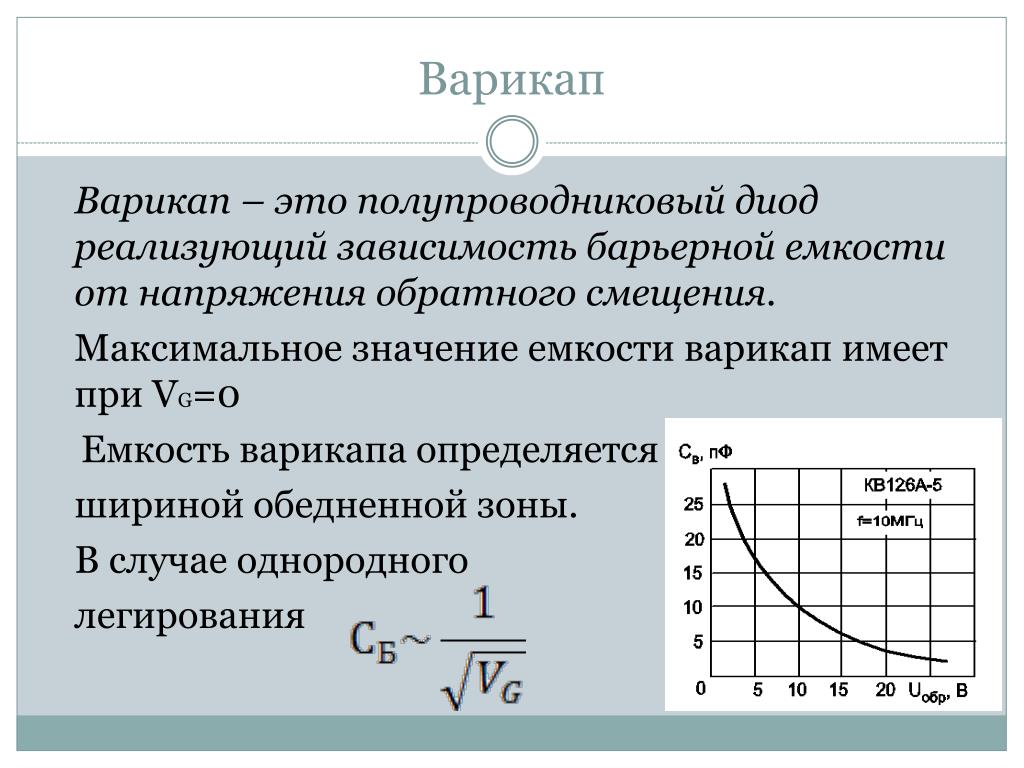

Варикап – это полупроводниковый диод реализующий зависимость барьерной емкости от напряжения обратного смещения.

Максимальное значение емкости варикап имеет при VG=0

Емкость варикапа определяется

шириной обедненной зоны.

В случае однородного

легирования

slide15
Стабилитрон

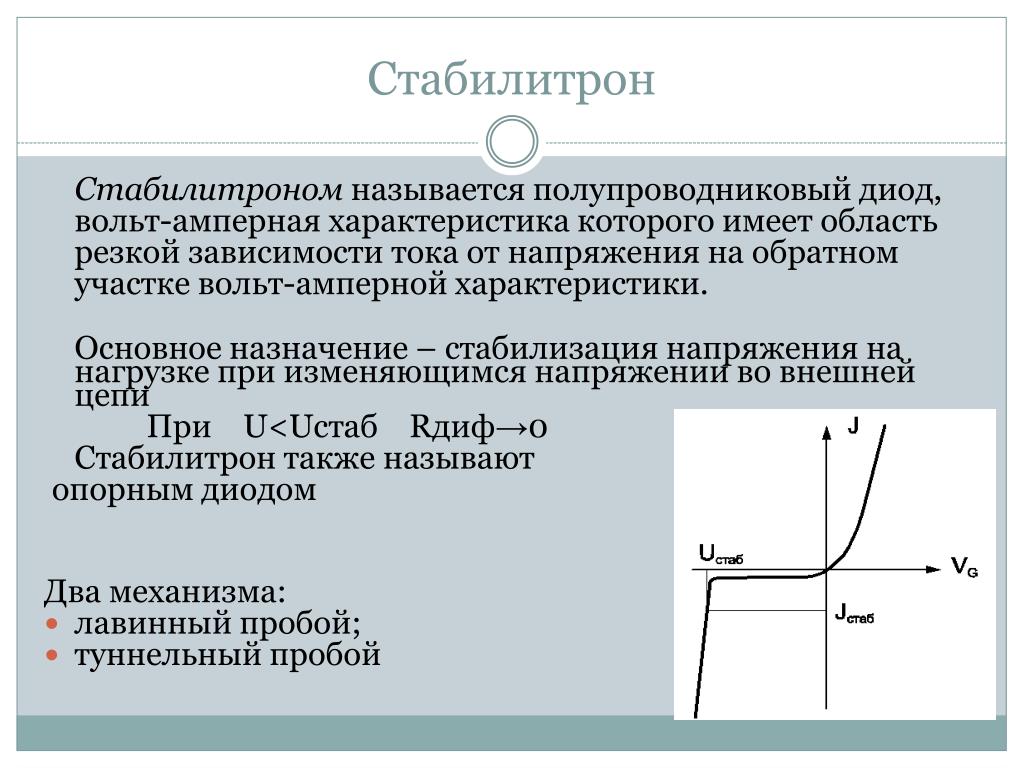

Стабилитроном называется полупроводниковый диод, вольт-амперная характеристика которого имеет область резкой зависимости тока от напряжения на обратном участке вольт-амперной характеристики.

Основное назначение – стабилизация напряжения на нагрузке при изменяющимся напряжении во внешней цепи

При U<Uстаб Rдиф→0

Стабилитрон также называют

опорным диодом

Два механизма:

  • лавинный пробой;
  • туннельный пробой
slide16
Туннельный диод

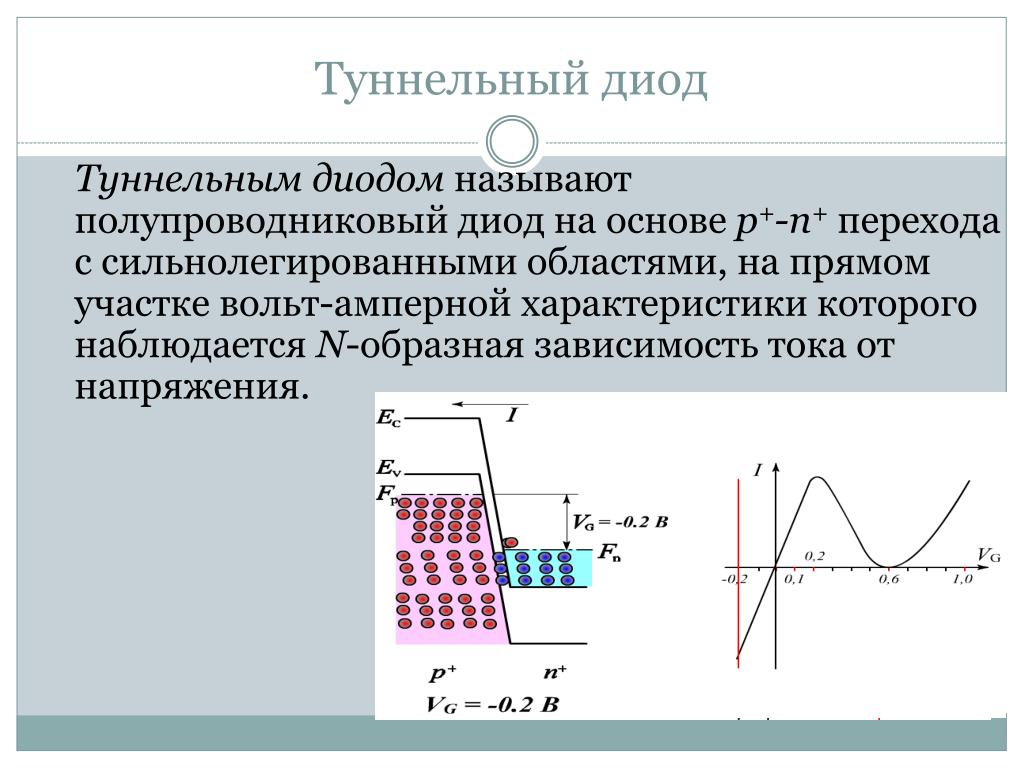

Туннельным диодом называют полупроводниковый диод на основе p+‑n+ перехода с сильнолегированными областями, на прямом участке вольт-амперной характеристики которого наблюдается N‑образная зависимость тока от напряжения.

slide17
Туннельный диод

Один из методов применения туннельного диода: в качестве активного нелинейного элемента в схемах генераторов колебаний.

slide18
Обращённый диод

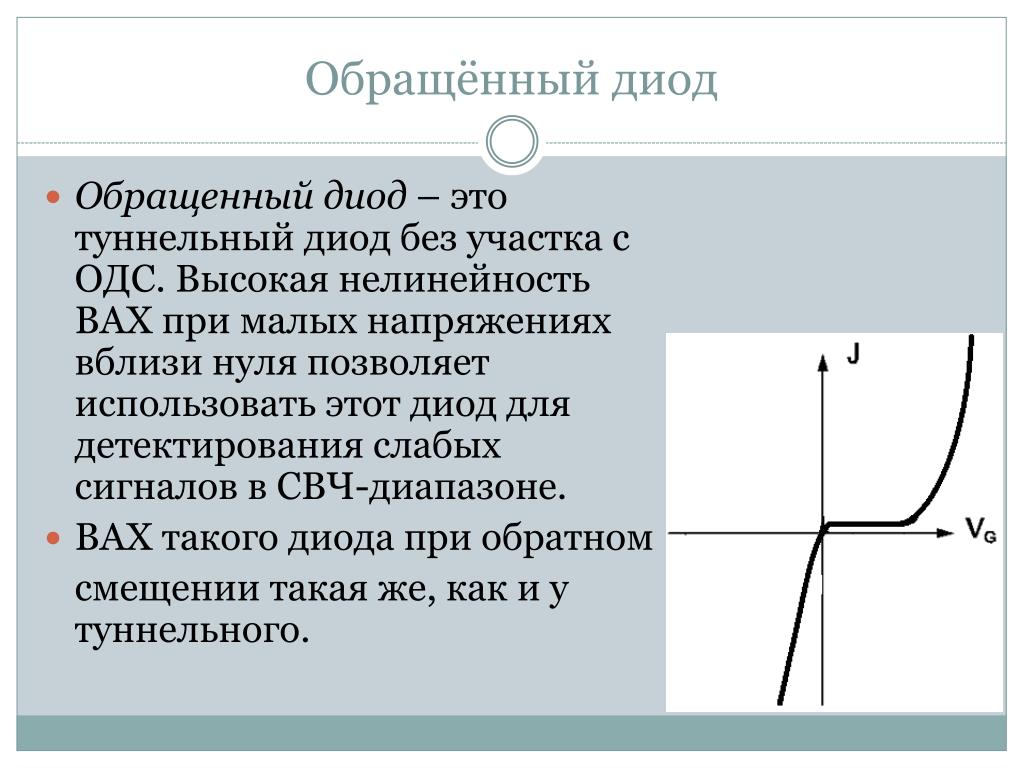

  • Обращенный диод – это туннельный диод без участка с ОДС. Высокая нелинейность ВАХ при малых напряжениях вблизи нуля позволяет использовать этот диод для детектирования слабых сигналов в СВЧ‑диапазоне.
  • ВАХ такого диода при обратном

смещении такая же, как и у туннельного.

slide19
Используемые ресурсы
  • «Твердотельная электроника», В. А. Гуртов
  • http://dssp.karelia.ru/vgurt/moel2/flash.htmflash-анимации по микрооптоэлектронике
