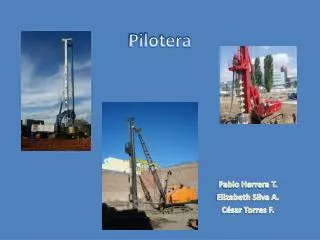

Pilotera

Pilotera

Pablo Herrera T.

Elizabeth Silva A.

César Torres F.


Pilotes

Pilotes

  • Piezas largas cilíndricas o prismáticas cuya función es transmitir cargas a estratos que posean capacidad resistente adecuada.

  • Usos frecuentes en fundaciones de puente, en fundaciones para estructuras con solicitaciones grandes en terrenos y en contención de tierras (taludes y excavaciones)


Pilotes1

Pilotes

Clasificación según construcción

  • In Situ

  • Hincados Martinetes


Pilotes2

Pilotes


Objetivos

Objetivos

  • Comprender el funcionamiento de las máquinas que se utilizan para realizar la excavación donde se posicionan los pilotes: las piloteras.

  • Entender la importancia que tienen estas máquinas y los procesos necesarios para instalar pilotes, pues constituyen los cimientos de la futura obra civil.


Pilotera1

Pilotera

  • Elementos de la pilotera

  • Se usará Rodiostar para distinguir sus partes


Modelos de pilotera

Modelos de pilotera

  • PiloteraCASAGRANDE B-125

  • Profundidad máxima de perforación: 50 m.

  • Diámetro máximo de excavación: 1500 [mm].

  • Sistema de perforación sistematizado.

  • Cable auxiliar de  65 KN

  • Rendimiento hasta de 150 ml/día.


Modelos de pilotera1

Modelos de pilotera

  • PILOTEADORA SOILMEC SR-30

  • Profundidad máxima de excavación: 48 m

  • Diámetro máximo de excavación: 1500 [mm].

  • Sistema de perforación sistematizado.

  • Cable auxiliar de 65 KN.

  • Rendimiento hasta de  144 m/día


Modelos de pilotera2

Modelos de pilotera

  • PILOTEADORA CASAGRANDE B-125 CON KELLY DE TRABA; PARA TERRENOS DUROS

  • Profundidad máxima de perforación: 50 m.

  • Diámetro máximo de excavación: 1500 mm.

  • Sistema de perforación sistematizado.

  • Cable auxiliar de  65 KN

  • Rendimiento hasta de 150 ml/día.


Modelos de pilotera3

Modelos de pilotera

  • PILOTEADORA KOHERING 405

  • Equipo de perforación Soilmec R-9

  • Profundidad máxima de perforación: 46 m.

  • Diámetro máximo de excavación: 1200 [mm].

  • Sistema hidráulico de perforación y neumático de paladraga.

  • Cable auxiliar de  95KN


Modelos de pilotera4

Modelos de pilotera

  • PILOTEADORA DE TORNILLO CONTINUO SOILMEC CM-45

  • Profundidad máxima de perforación: 28 m.

  • Diámetro máximo de excavación: 500 [mm].

  • Sistema hidráulico de perforación.

  • Bomba de concreto Swing.

  • Cable auxiliar de  35KN


Modelos de pilotera5

Modelos de pilotera

  • PILOTEADORA DE TORNILLO CONTINUO SOILMEC SF-50

  • Profundidad máxima de perforación: 25 m

  • Diámetro máximo de excavación: 600 mm

  • Sistema hidráulico de perforación

  • Bomba de concreto Maycom LS 500


Modelos de pilotera6

Modelos de pilotera

  • PILOTEADORA LINK BELT LS-108

  • Equipo de perforación Soilmec  RT-3.

  •  Profundidad máxima de perforación 40 m.

  •   Diámetro máximo de excavación: 1200 mm.

  •   Sistema hidráulico de perforación y Paladraga hidráulica.

  •   Cable auxiliar de  95KN
