Presentation Transcript


6146931

מערכת ראייה לבדיקת מבחנים אמריקאים

מבוא לראייה חישובית וביולגית

רועי ספוליאנסקי


6146931

  • מטרת הפרויקט:

    • ביצוע מערכת ראייה תוך שימוש בכלים שנלמדו בקורס ושילוב כלים מקורסים אחרים

  • מטרת המערכת:

    • המערכת תשמש כלי לבדיקת מבחנים אמריקאים, תחסוך זמן מחקר רב למרצים ללא עלות משמעותית

    • המערכת תפעל תוך אפשור חופש פעולה מרבי למרצים בתכנון המבחן ולסטודנטים בפתרונו

    • המערכת תציג אחוזי דיוק גבוהים ביותר בזיהוי תשובות הסטודנט (95%)

מטרת הפרויקט ומטרת המערכת


6146931

  • מטרת הפרויקט ומטרת המערכת

  • תהליך תכנון האלגוריתם

  • אלגוריתם הראייה

  • המערכת

  • מסקנות וסיכום

תוכן ההרצאה


6146931

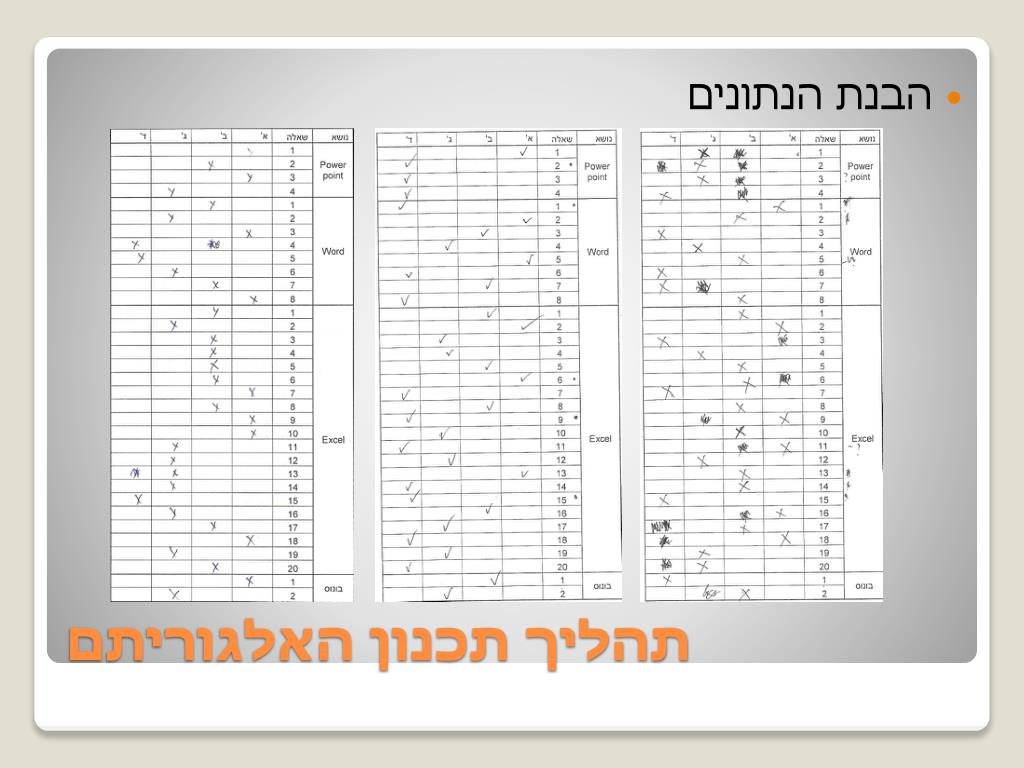

  • הבנת הנתונים

תהליך תכנון האלגוריתם


6146931

  • מקרים מיוחדים

תהליך תכנון האלגוריתם


6146931

  • תהליך ביצוע האלגוריתם כתהליך החשיבה של הבודק

תהליך תכנון האלגוריתם


6146931

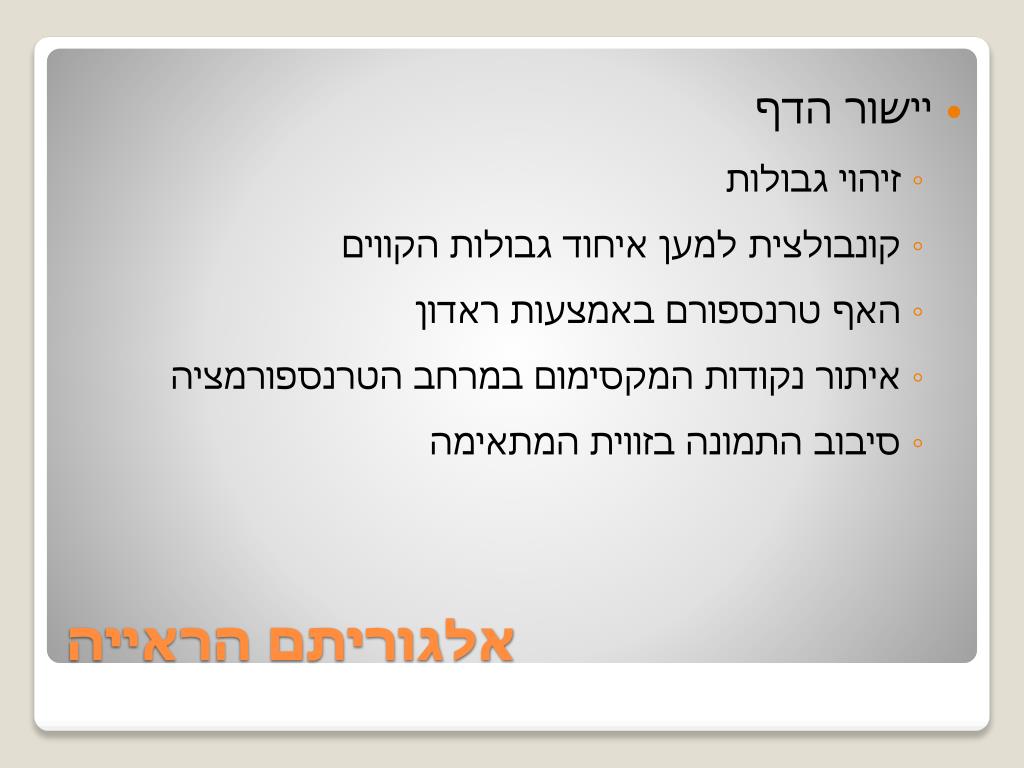

  • יישור הדף

    • זיהוי גבולות

    • קונבולצית למען איחוד גבולות הקווים

    • האף טרנספורם באמצעות ראדון

    • איתור נקודות המקסימום במרחב הטרנספורמציה

    • סיבוב התמונה בזווית המתאימה

אלגוריתם הראייה


6146931

  • זיהוי העמודות והשורות

    • תהליך מקביל עם יישור הדף

    • מבוצע פעמים בשביל קווים אנכים וקווים אופקיים

    • מחזיר לבסוף מספר שורה לקווים אופקיים ומספר עמודה לקווים אנכים

אלגוריתם הראייה


6146931

  • החלטה מה כוללת כל משבצת

    • קביעה האם מסגרת הדף זוהתה

    • סכימת ערכי ה-RGB

    • סגמנטציה באמצעות ערכי סף

    • קיבוץ המשבצת להתעלמות מהמסגרת

אלגוריתם הראייה


6146931

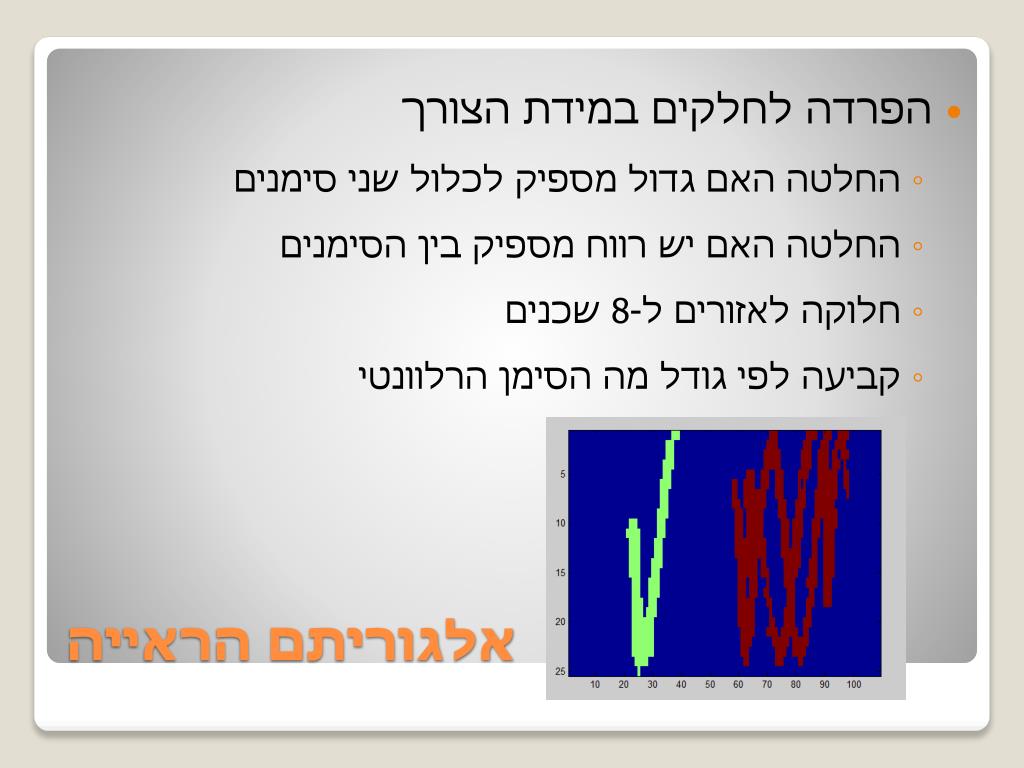

  • הפרדה לחלקים במידת הצורך

    • החלטה האם גדול מספיק לכלול שני סימנים

    • החלטה האם יש רווח מספיק בין הסימנים

    • חלוקה לאזורים ל-8 שכנים

    • קביעה לפי גודל מה הסימן הרלוונטי

אלגוריתם הראייה


6146931

  • החלטה איזה משבצת היא הסימון הסופי

    • בדיקה באמצעות ערך סף

    • התאמת אובייקט באמצעות פיצ'רים

    • במידה ויש מעל משבצת אחת מתאימה בשאלה סימון הקטנה

    • במידה ויש אפס סימון הגדולה במידה ועברה את ערך הסף

אלגוריתם הראייה


6146931

  • חלוקת ציון

    • ביצוע כפל של כל תא בין מטריצת הסימון למטריצת הציון

    • סכימת מטריצת הציון

אלגוריתם הראייה


6146931

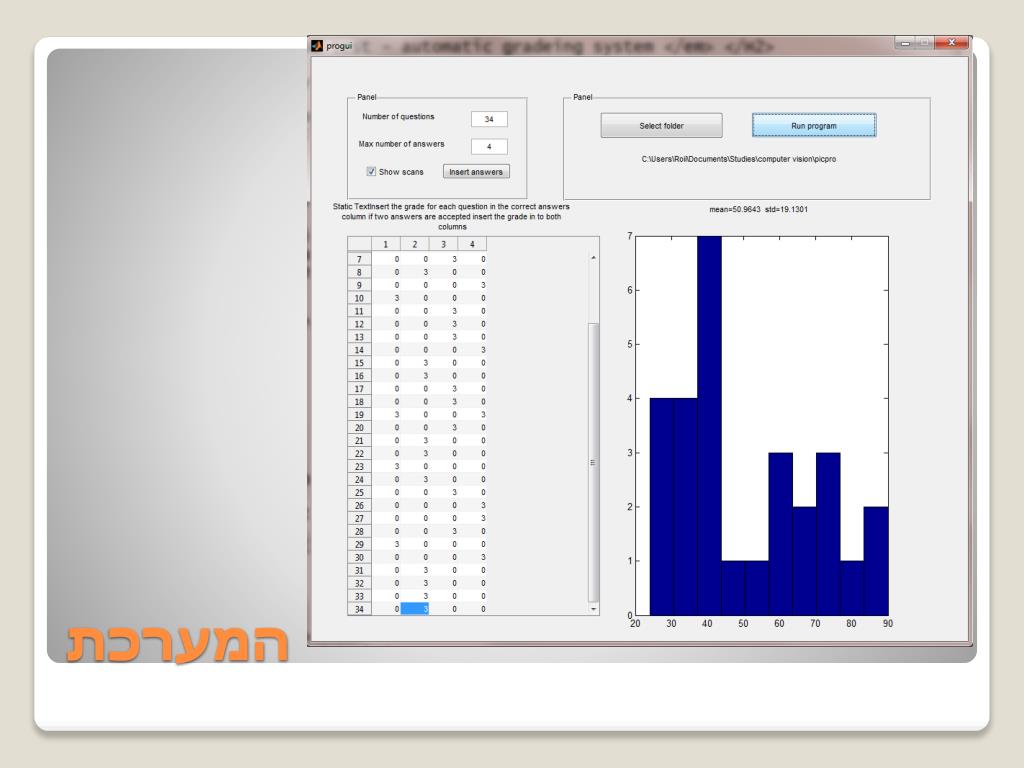

המערכת


6146931

  • מסקנה מרכזית – ניתן כבר היום להחליף פעולות רבות במערכות ראייה ממוחשבות

  • שילוב נושאים מתחומים אחרים יכול לעזור מאוד בפיתוח מערכות ראייה

  • במערכות ראייה ניתן ללמוד מהדרך בה אנו ויצורים ביולוגים אחרים מבצעים פעולות ולהסתמך על כך

  • שילוב המערכת שנבנתה בקורס זה אפשרי כבר עכשיו אך מומלץ לבצע בדיקות נוספות על סורקים אחרים ומבחנים נוספים

מסקנות וסיכום


6146931

Q&A
