Penjadwalan Proses. Penjadwalan Preemptive vs Nonpreemptive. Penjadwalan Preemptive Proses yg sdg dieksekusi dpt diinterupsi dan dipaksa utk menyerahkan CPU Penjadwalan Non-preemptive Proses yg sdg dieksekusi menggunakan CPU hingga proses tsb menyerahkannya secara sukarela.

Download Presentation

Penjadwalan Proses

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Penjadwalan proses

PenjadwalanProses


Penjadwalan preemptive vs nonpreemptive

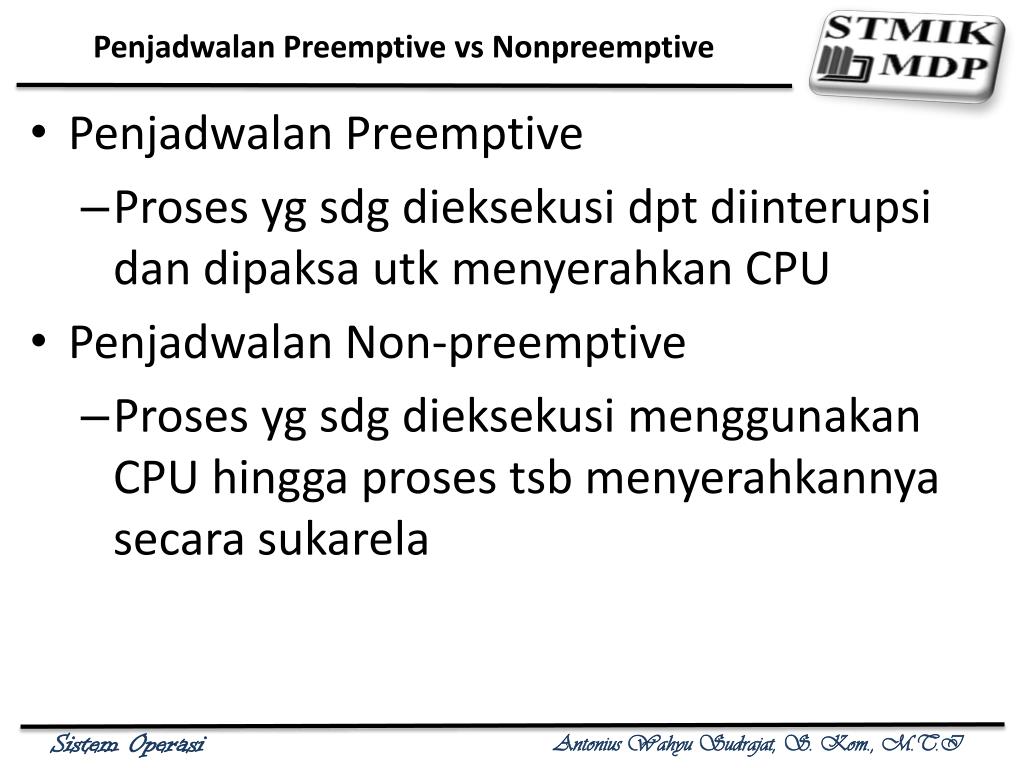

Penjadwalan Preemptive vs Nonpreemptive

  • Penjadwalan Preemptive

    • Proses yg sdg dieksekusi dpt diinterupsi dan dipaksa utk menyerahkan CPU

  • Penjadwalan Non-preemptive

    • Proses yg sdg dieksekusi menggunakan CPU hingga proses tsb menyerahkannya secara sukarela


Algoritma penjadwalan prosesor tunggal

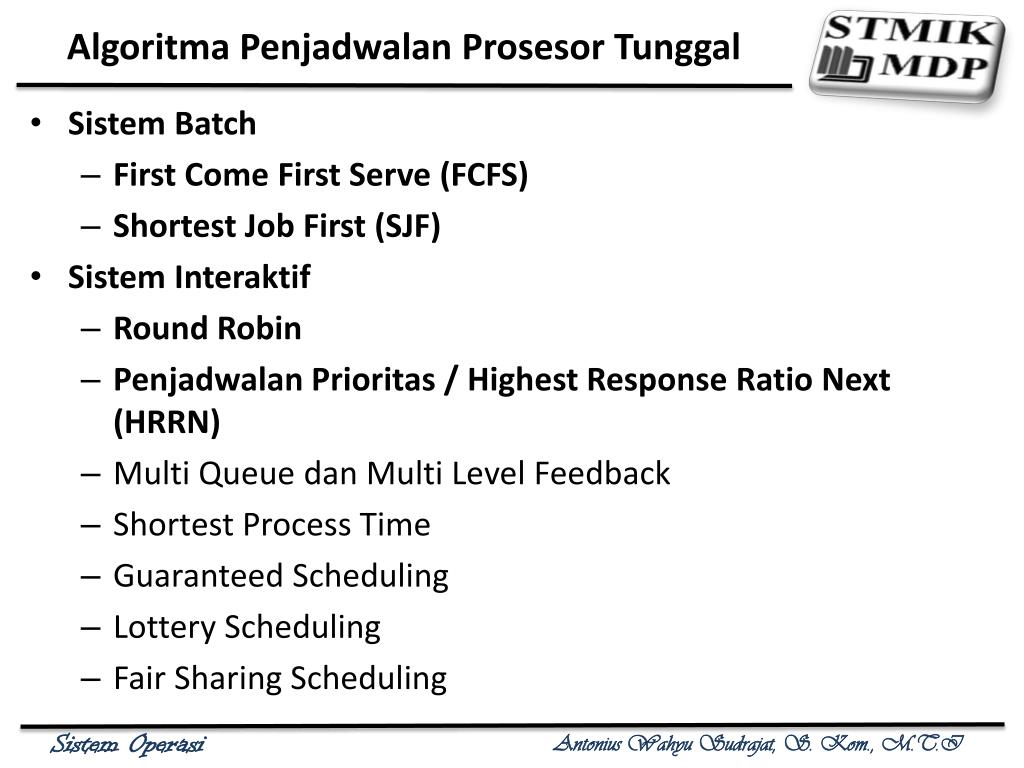

Algoritma Penjadwalan Prosesor Tunggal

  • Sistem Batch

    • First Come First Serve (FCFS)

    • Shortest Job First (SJF)

  • Sistem Interaktif

    • Round Robin

    • Penjadwalan Prioritas / Highest Response Ratio Next (HRRN)

    • Multi Queue dan Multi Level Feedback

    • Shortest Process Time

    • Guaranteed Scheduling

    • Lottery Scheduling

    • Fair Sharing Scheduling


First come first serve fcfs

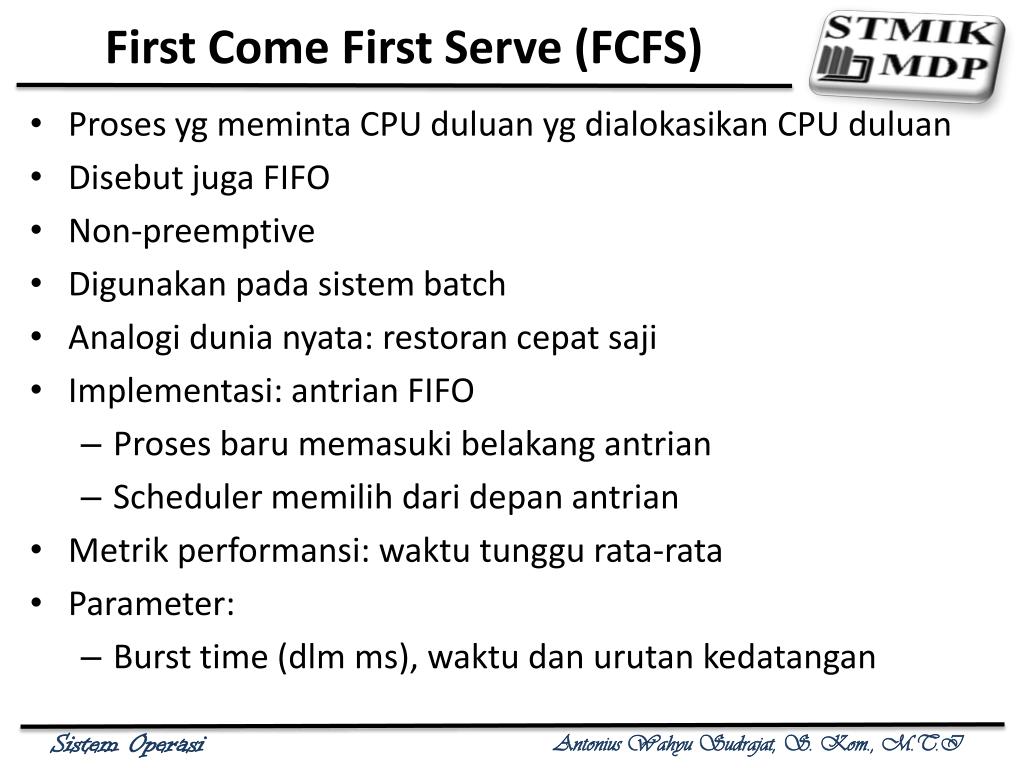

First Come First Serve (FCFS)

  • Proses yg meminta CPU duluan yg dialokasikan CPU duluan

  • Disebut juga FIFO

  • Non-preemptive

  • Digunakan pada sistem batch

  • Analogi dunia nyata: restoran cepat saji

  • Implementasi: antrian FIFO

    • Proses baru memasuki belakang antrian

    • Scheduler memilih dari depan antrian

  • Metrik performansi: waktu tunggu rata-rata

  • Parameter:

    • Burst time (dlm ms), waktu dan urutan kedatangan


Fcfs contoh

FCFS: Contoh


Fcfs contoh 1

FCFS: Contoh (1)


Fcfs contoh 2

FCFS: Contoh (2)


Contoh kasus

Contoh Kasus

Gant Chart :

T

T

T

P2

P1

P3

30

0

24

27

Waiting Time P1 = 0 | P2 = 24 – 1 = 23 | P3 = 27 – 2 = 25

0 + 23 + 25

Average Waiting Time = = 16

Turn Around Time P1 = 24 | P2 = 27 – 1 = 26 | P3 = 30 – 2 = 28

3

24 + 26 + 28

Average Turn Arround Time = = 26

3


Shortest job first sjf

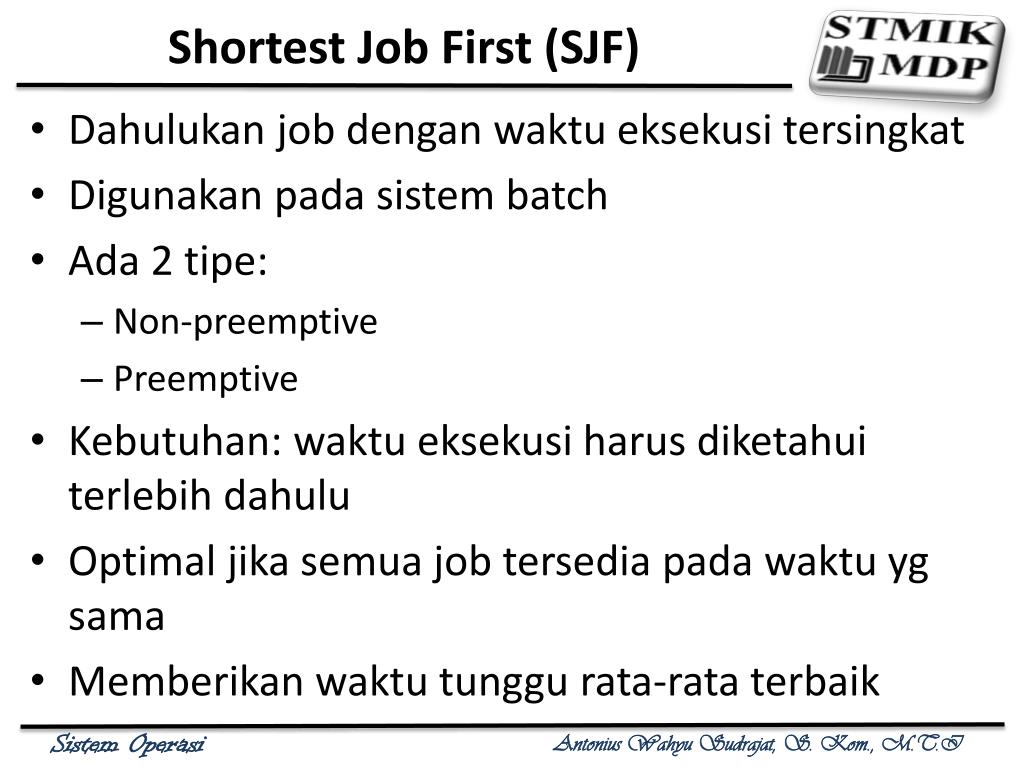

Shortest Job First (SJF)

  • Dahulukan job dengan waktu eksekusi tersingkat

  • Digunakan pada sistem batch

  • Ada 2 tipe:

    • Non-preemptive

    • Preemptive

  • Kebutuhan: waktu eksekusi harus diketahui terlebih dahulu

  • Optimal jika semua job tersedia pada waktu yg sama

  • Memberikan waktu tunggu rata-rata terbaik


Non preemptive sjf contoh 1

Non-preemptive SJF: Contoh(1)


Non preemptive sjf contoh 2

Non-preemptive SJF: Contoh(2)


Contoh kasus sjf non preemptive

Contoh Kasus SJF Non-preemptive

Gant Chart :

T

T

T

P2

P1

P3

9

18

12

0

Waiting Time P1 = 0 | P2 = ( 12 - 1 ) = 11 | P3 = ( 9 - 2 ) = 7

0 + 11 + 7

Average Waiting Time = = 6

3

Turn Around Time P1 = 9 | P2 = 18 – 1 = 17 | P3 = 12 – 2 = 10

9 + 17 + 10

Average Turn Arround Time = = 12

3


Preemptive sjf

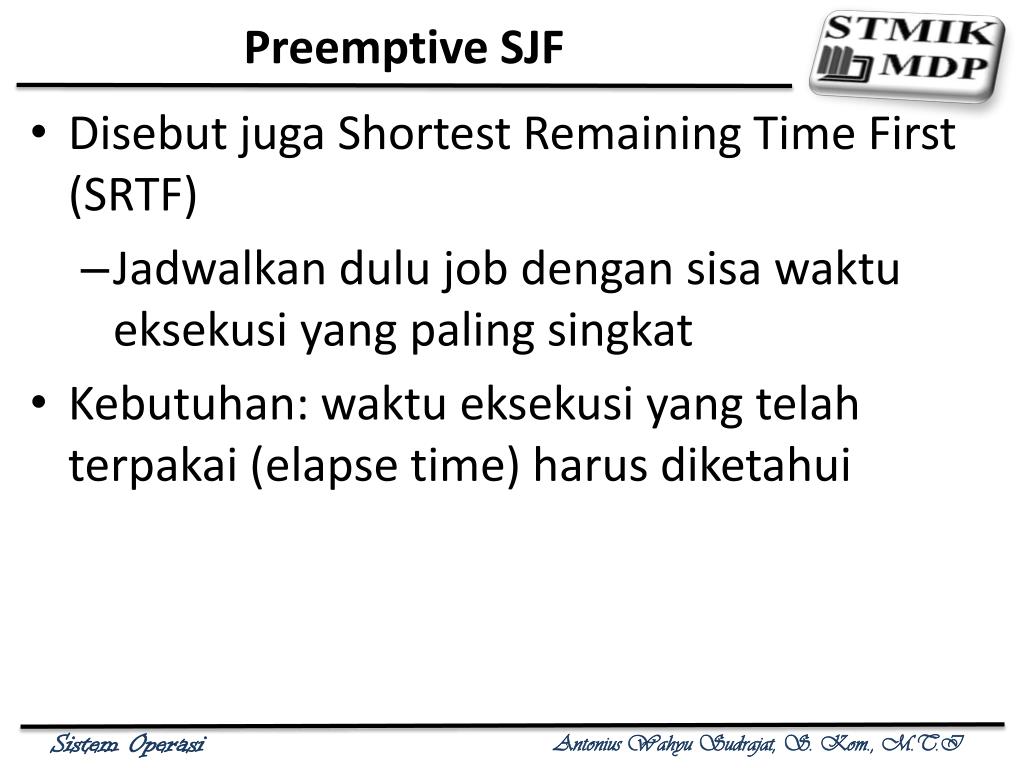

Preemptive SJF

  • Disebut juga Shortest Remaining Time First (SRTF)

    • Jadwalkan dulu job dengan sisa waktu eksekusi yang paling singkat

  • Kebutuhan: waktu eksekusi yang telah terpakai (elapse time) harus diketahui


Contoh kasus jfs preemptive

Contoh Kasus JFS Preemptive

Gant Chart :

T

T

T

P2

P1

P2

P3

P1

5

10

18

0

1

2

Waiting Time P1 = 0 + ( 10 – 1 ) = 9 | P2 = 0 + ( 5 – 2 ) = 3 | P3 = 0

9 + 3 + 0

Average Waiting Time = = 4

3

Turn Around Time P1 = 18 | P2 = 10 – 1 = 9 | P3 = 5 – 2 = 3

18 + 9 + 3

Average Turn Arround Time = = 10

3


Preemptive sjf contoh

Preemptive SJF: Contoh


Masalah pada sjf

Masalah pada SJF

  • Starvation

    • Pada kondisi tertentu, suatu job mungkin tidak pernah menyelesaikan eksekusinya

    • Contoh:

      Proses A dgn elapse time 1 jam tiba pd waktu 0. Namun, pd waktu yg sama dan setiap 1 menit berikutnya tiba proses singkat dgn elapse time 2 menit.

      Hasilnya: A tidak pernah mendapat jatah eksekusi


Algoritma penjadwalan interaktif

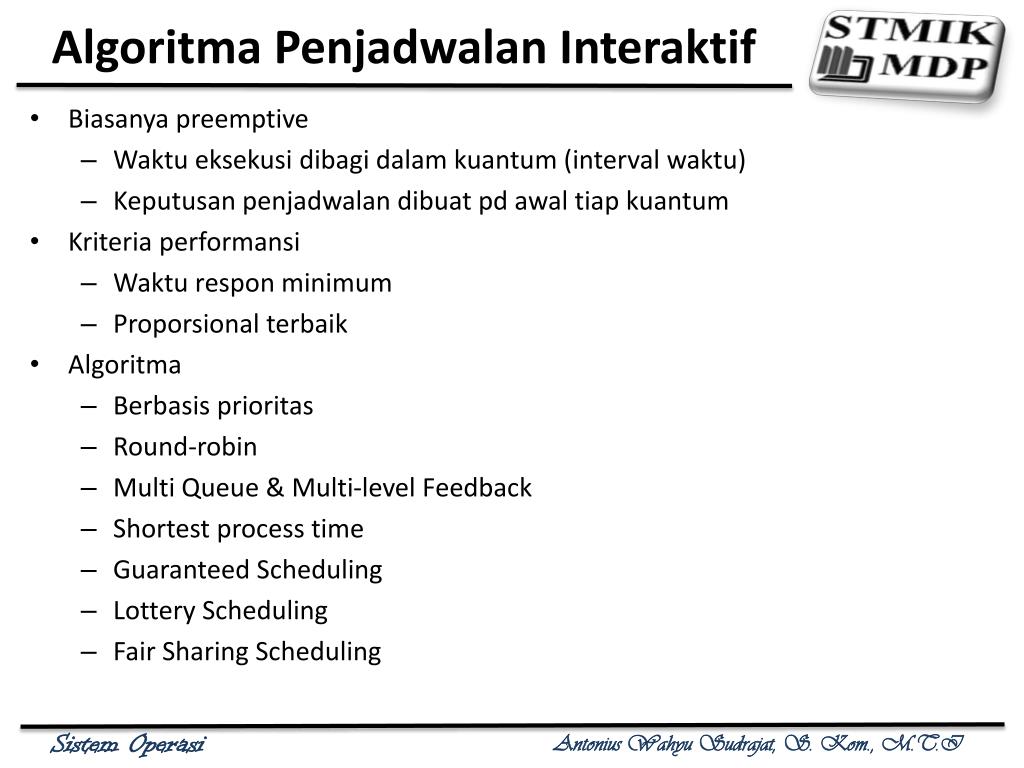

Algoritma Penjadwalan Interaktif

  • Biasanya preemptive

    • Waktu eksekusi dibagi dalam kuantum (interval waktu)

    • Keputusan penjadwalan dibuat pd awal tiap kuantum

  • Kriteria performansi

    • Waktu respon minimum

    • Proporsional terbaik

  • Algoritma

    • Berbasis prioritas

    • Round-robin

    • Multi Queue & Multi-level Feedback

    • Shortest process time

    • Guaranteed Scheduling

    • Lottery Scheduling

    • Fair Sharing Scheduling


Penjadwalan prioritas

Penjadwalan Prioritas

  • Tiap proses diberi prioritas

  • Penjadwalan FCFS within each priority level.

  • Proses dgn prioritas lebih tinggi dijadwalkan duluan

    • Preemptive

    • Non-preemptive

  • Masalah:

    • Mungkin tidak menghasilkan waktu tunggu rata-rata yg baik

    • Dpt menyebabkan infinite blocking atau starvation pd proses dgn prioritas rendah


Penjadwalan prioritas penentuan prioritas

Penjadwalan Prioritas: Penentuan Prioritas

  • Ada 2 pendekatan:

    • Statis (untuk sistem dgn perilaku aplikasi yg teratur dan telah diketahui)

    • Dinamis (sebaliknya)

  • Prioritas dpt ditentukan berdasarkan:

    • Biaya terhadap user

    • Tingkat kepentingan user

    • Umur proses (aging)

    • % waktu CPU yg telah digunakan pd x jam terakhir


Penjadwalan prioritas contoh

Penjadwalan Prioritas: Contoh


Penjadwalan prioritas contoh1

Penjadwalan Prioritas: Contoh


Round robin

Round Robin

  • Tiap proses memperoleh alokasi waktu CPU dlm kuantum waktu, biasanya 10-100 ms

  • Setelah kuantum waktu lewat, proses di-preempted dan dimasukkan ke belakang antrian ready

  • Jika ada n proses pd antrian ready dan kuantum waktu=q, maka:

    • Pada gilirannya tiap proses memperoleh 1/n waktu CPU selama q

    • Tidak ada proses yg menunuggu lebih dari (n-1)q unit waktu

  • Performansi:

  • – q besar FIFO

  • – q kecil overhead utk context switch sangat besar


Penjadwalan proses

Simulasi 2

Round-Robin dengan kwanta = 1

A

A

A

B

B

B

B

B

B

C

C

C

C

D

D

D

D

D

E

E

B

D

C

B

E

D

C

D

B

C

B

A

C

B

E

B

D

depan

belakang

antrian ready


Round robin contoh 1

Round Robin: Contoh 1


Round robin contoh 2

Round Robin: Contoh 2

Time Quantum

3

Gant Chart :

T

T

P1

P2

P1

P2

P1

12

15

6

0

3

9

Waiting Time P1 = 0 + 3 + 3 = 6 | P2 = ( 3 - 1 ) + 3 = 5

6 + 5

Average Waiting Time = = 5.5

2

Turn Around Time P1 = 15 | P2 = 12 – 1 = 11

15 + 11

Average Turn Arround Time = = 13

2


Round robin contoh 3

Round Robin: Contoh 3

  • Misal  : Terdapat tiga proses  P1 ,  P2 ,  &  P3 dengan quantum time 4 milidetik

  • Contoh :

  • Grant chartnya sesuai dengan algoritma RR :

  • Maka :

  • Waktu tunggu untuk P1 adalah 6, P2  adalah 4, dan  P3 adalah 7

  • Rata-rata waktu tunggu adalah ( P1 +   P2 +  P3 ) / 3 = ( 6 + 4 + 7 ) / 3 = 5,66 milidetik


Penjadwalan proses

Latihan Soal…

  • Gambar Gant Chart danTentukan Avg. Waiting Time serta

  • Avg. Turn Arround Time dariketigaprosesdiatasdenganalgoritma :

  • FCFS

  • SJF ( preemptive )

  • Round-Robin, q = 2

  • Round-Robin, q = 5

  • Priority ( non-preemptive )
