  1. Service Training manual GT-S3370培训手册

  2. Contents • 功能介绍 • 框架图 • 主板元器件介绍 • 拆装介绍 • 软件升级及指令介绍

  3. 功能介绍 • 网络类型　: 3G WCDMA ; 2G GSM • 频率　: WCDMA 2100MHz; GSM/GPRS/EDGE 850/900/1800/1900MHz • 屏幕尺寸: 2.6英寸 • 色彩: 26万色 • 材质: TFT • 触摸屏　: 支持 手写输入: 支持 • 用户内存: 约40MB 扩展存储: MicroSD 最大16GB • 操作系统　: 三星SHP • 浏览器　: 支持HTTP和WAP2.0 • 其他：文档浏览器支持word,excel,ppt,pdf

  4. 功能介绍

  5. 功能介绍

  6. 功能介绍

  7. 功能介绍

  8. Contents • 功能介绍 • 框架图 • 主板元器件介绍 • 拆装介绍 • 软件升级及指令介绍

  9. 结构图 LCD 2.6” TN (262k) TFT –QVGA (SMD) QSC6240T (12X12 424 pin FBGA) ARM9 (230 MHz) ARM9 (115 MHz) CLOCK SPEED (184 MHz → 230 MHz) VIDEO/AUDIO (Up to 2.0 megapixel) 15 fps at QCIF recoding/playbck MP3, AAC, aacPlus™, ADPCM, MPEG4, H.263,H.264, AMR-WB/+ RF Interface GSM/GPRS/EDGE /WCDMA Camera 1.3M FF (LSI 1/5” Sensor) Linear motor TSP – R TYPE Young Fast Motor Driver IC (ISA1000) Memory (SEC) Nand(2Gbit) + SDRAM(1Gbit) K522H1HACC-B060 MAIN MIC (MEMS MIC -42dB) SPK phone MIC (MEMS MIC -38dB) BT BC63B239A04 Receiver (11*06 2.8T) FM Radio TEA5991UK Speaker (13*18, 3.5T) RF Block SKY77336 (GSM PAM) ACPM-5208 ACPM-5201 (WCDMA PAM)/ D5023 (SAW FEM) Intenna External IO Interface UART 1 USB 2.0 MICRO USB I/F USB port accessory detector and Switch (SC900776EDR2 -Freescale) T-Flash card SIM Card Sliding Type, 3V Only Battery 1000mAh

  10. Contents • 功能介绍 • 框架图 • 主板元器件介绍 • 拆装介绍 • 软件升级及指令介绍

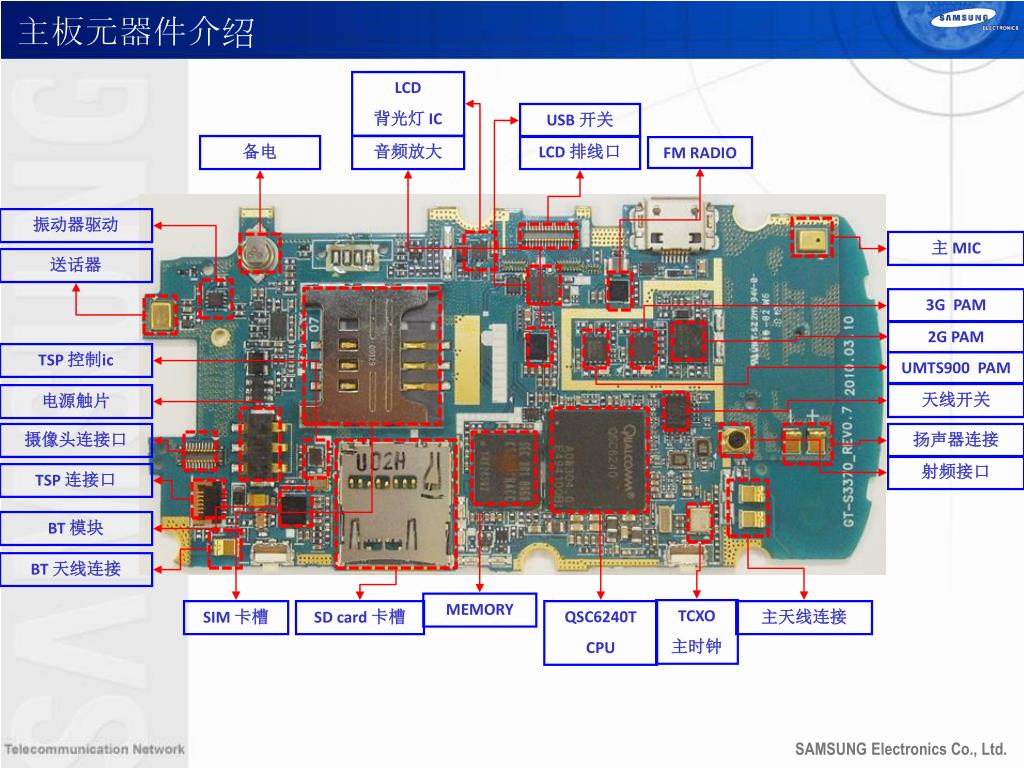

  11. 主板元器件介绍 LCD 背光灯 IC USB 开关 备电 音频放大 LCD 排线口 FM RADIO 振动器驱动 主MIC 送话器 3G PAM 2G PAM TSP 控制ic UMTS900 PAM 天线开关 电源触片 摄像头连接口 扬声器连接 射频接口 TSP 连接口 BT 模块 BT 天线连接 MEMORY TCXO 主时钟 SIM 卡槽 SD card 卡槽 QSC6240T CPU 主天线连接

  12. 主板元器件介绍 听筒连接焊点 MICRO USB 连接 振动器连接焊点 MIC switch

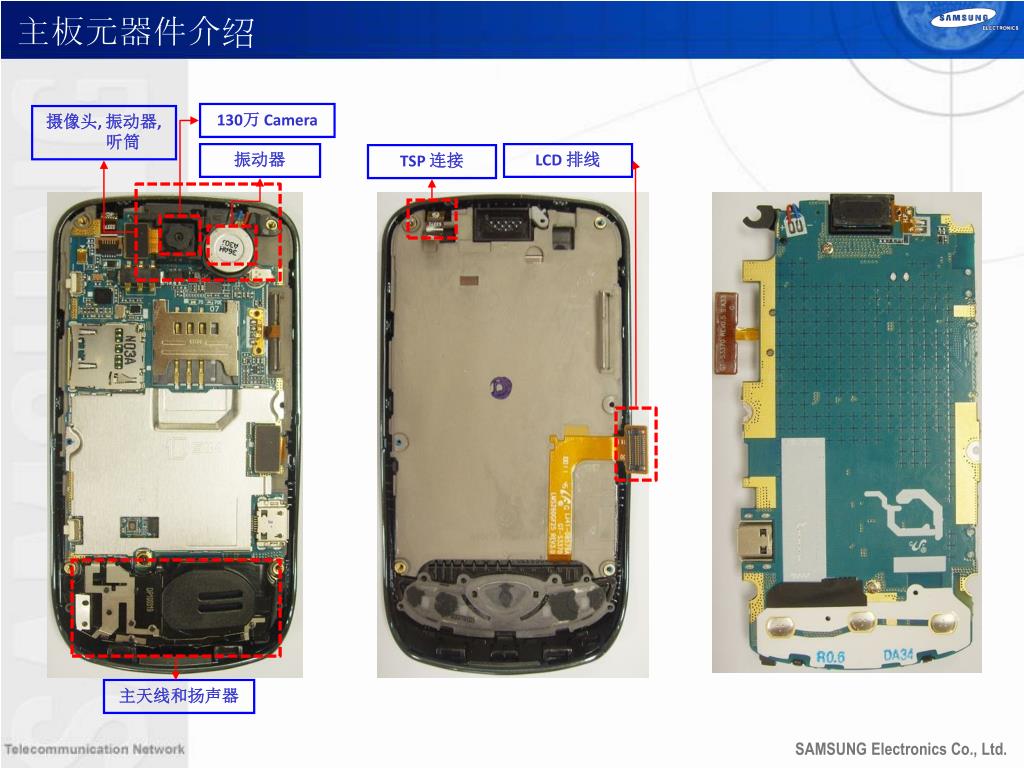

  13. 主板元器件介绍 130万Camera 摄像头, 振动器, 听筒 振动器 LCD 排线 TSP 连接 主天线和扬声器

  14. Contents • 功能介绍 • 框架图 • 主板元器件介绍 • 拆装介绍 • 软件升级及指令介绍

  15. 拆装介绍 ① ②

  16. 拆装介绍

  17. 拆装介绍

  18. 拆装介绍

  19. 拆装介绍

  20. 拆装介绍

  21. 拆装介绍

  22. 拆装介绍

  23. 拆装介绍

  24. 拆装介绍

  25. 拆装介绍

  26. 拆装介绍

  27. 拆装介绍

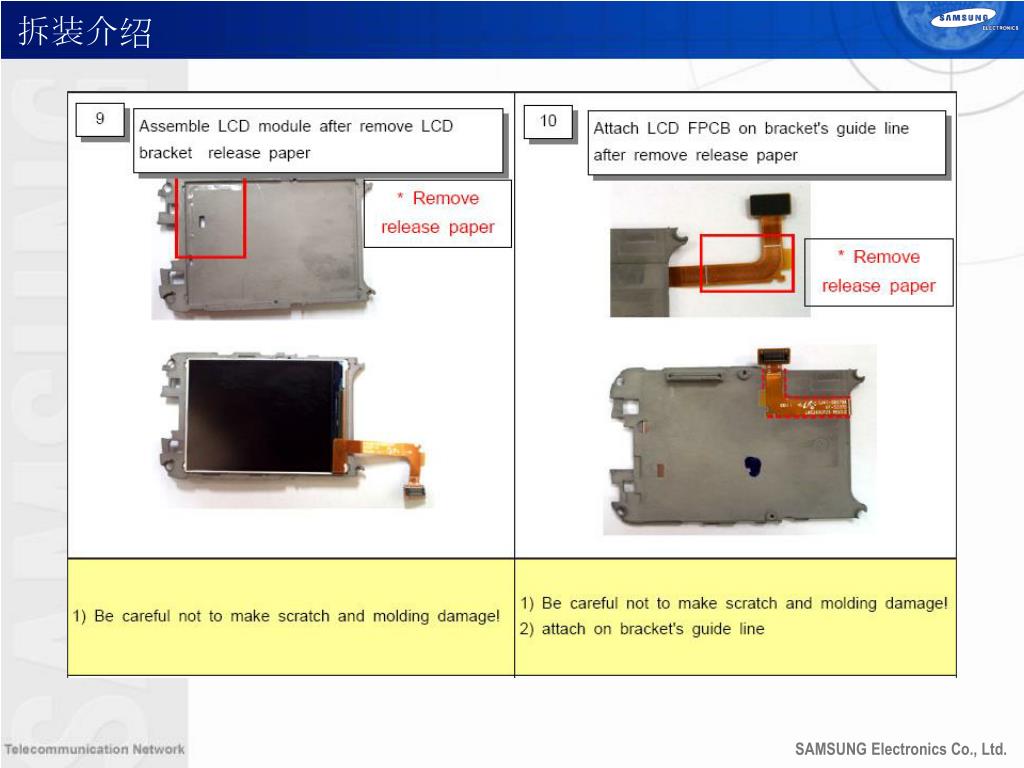

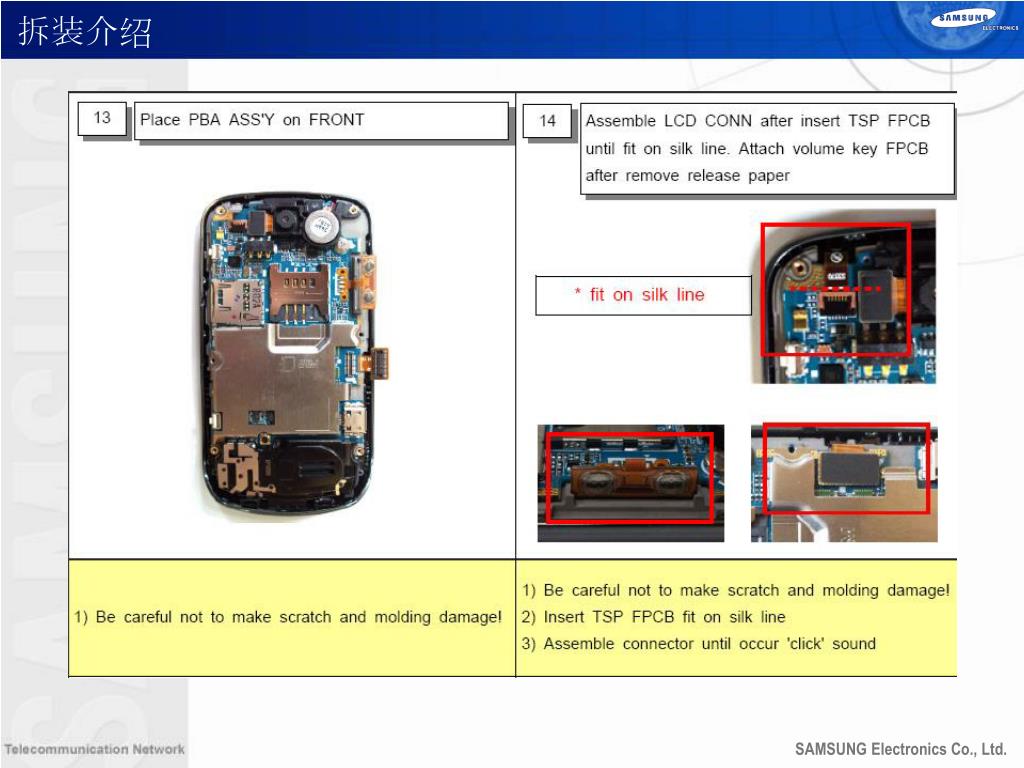

  28. 拆装介绍

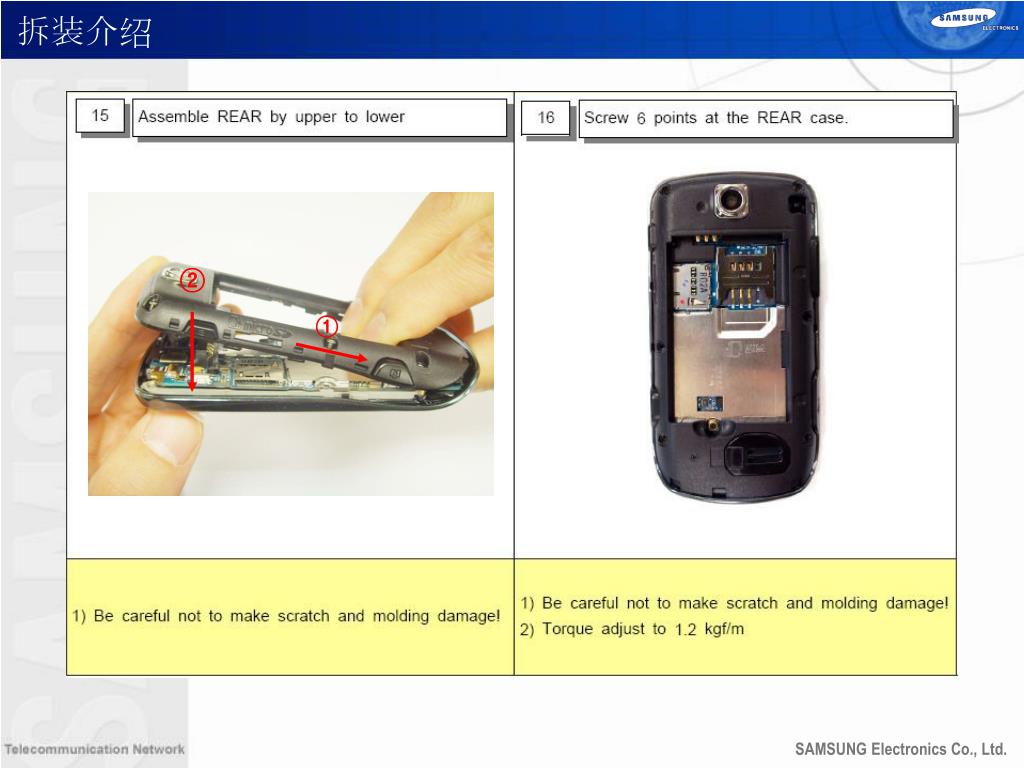

  29. 拆装介绍 ② ①

  30. Contents • 功能介绍 • 框架图 • 主板元器件介绍 • 拆装介绍 • 软件升级及指令介绍

  31. 1. 软件升级 1.1 进入升级模式 同时按住音量下键 + 照相键 + 挂机键 如图进入升级模式 31

  32. 1. 软件升级 1.2 打开升级平台 1. 打开升级平台. 2. 使用usb数据线连接手机和电脑. 3. 点击搜索端口 你可以考到 Ready-[3370] and 端口 32

  33. 1. 软件升级 1.3 选择升级文件等 1. 选择Full Download 2. 逐项选择个文件如图 3. 点击download 按钮进行软件升级 33

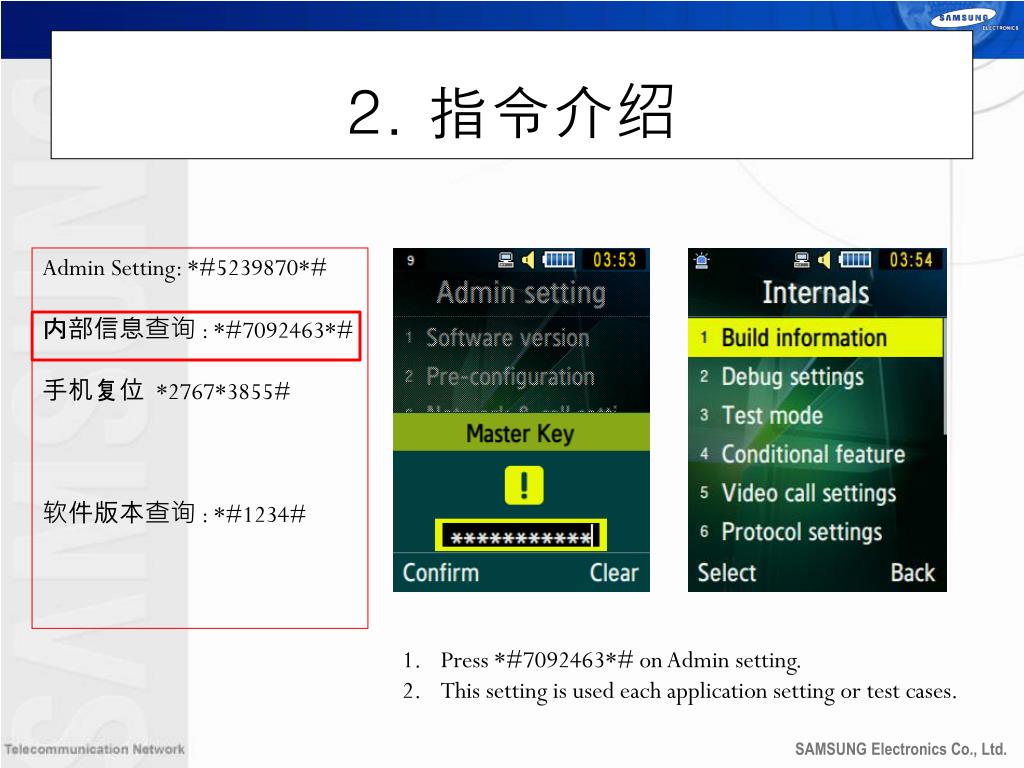

  34. 2. 指令介绍 Admin Setting: *#5239870*# 内部信息查询: *#7092463*# 手机复位 *2767*3855# 软件版本查询: *#1234# • Press *#7092463*# on Admin setting. • This setting is used each application setting or test cases.
