Presentation Transcript

Apakah spektroskopi itu
Apakah Spektroskopi itu

Sinar atau gelombang berinteraksi dengan molekul

Spektroskopi

Mengukur intereaksi ini

Membentuk gambaran serapan

Menghubungkan intereakasi dengan struktur

  • Sinar X terpancar

  • Gelombang radio membuat inti beresonansi

  • Sinar infra merah terserap

Sinar X memberikan panjang dan sudut ikatan. Nmr memberikan

gambaran kerangka karbon dan sinar infra merah memberi tahu

macam gugus fungsi.


Ketika suatu molekul menyerap cahaya dengan tertentu maka elektronnya akan tereksitasi
Ketika suatu molekul menyerap cahaya dengan λtertentu maka elektronnya akan tereksitasi




Warna dan panjang gelombang cahaya yang diserap
Warna dan panjang gelombang cahaya yang diserap

λ cahaya yang diserap

warna teramati

kuning

oranye

merah

ungu

biru

hijau

  • 380-460

  • 380-500

  • 440-560

  • 480-610

  • 540-650

  • 380-420 dan 610-700




Frekuensi radiasi elektromagnet (Hz)

sebanding

Perbedaan energi

antara keadaan

spin inti (kJ/mol)

Medan Magnet (T)

sebanding

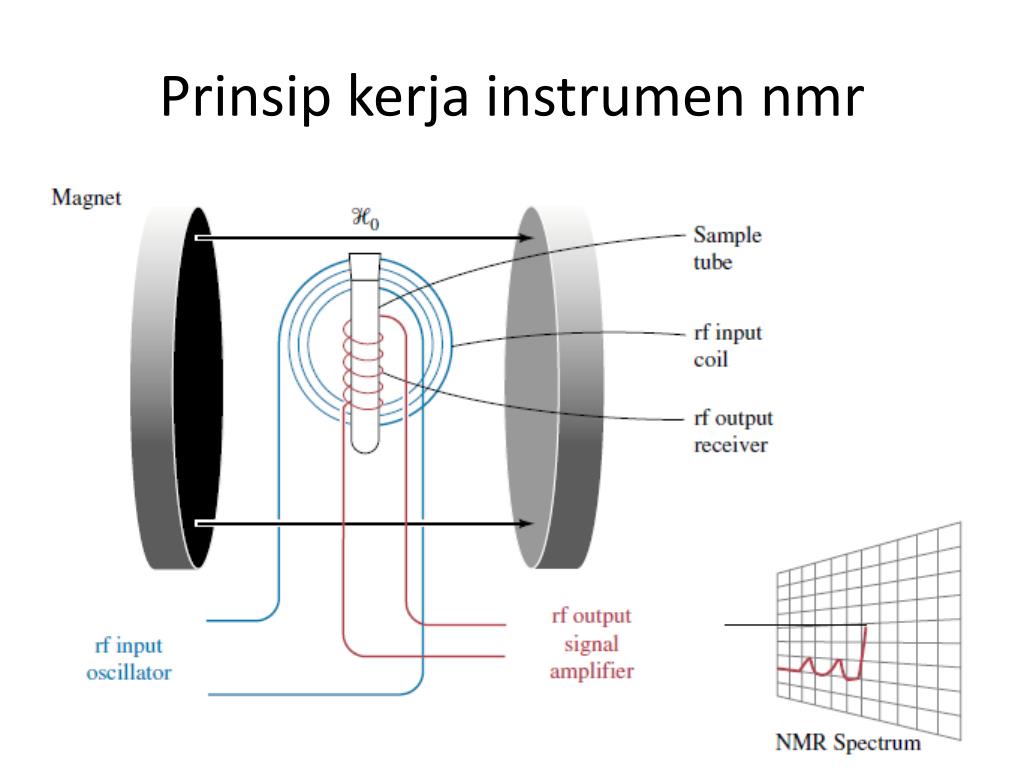

Bagaimana nmr bekerja
Bagaimana NMR bekerja

  • Inti yang dapat teramati (spin =1/2) yaitu 1H, 13C, 19F, 15N dan 31P

Energi diserap

Energi dilepas

energi

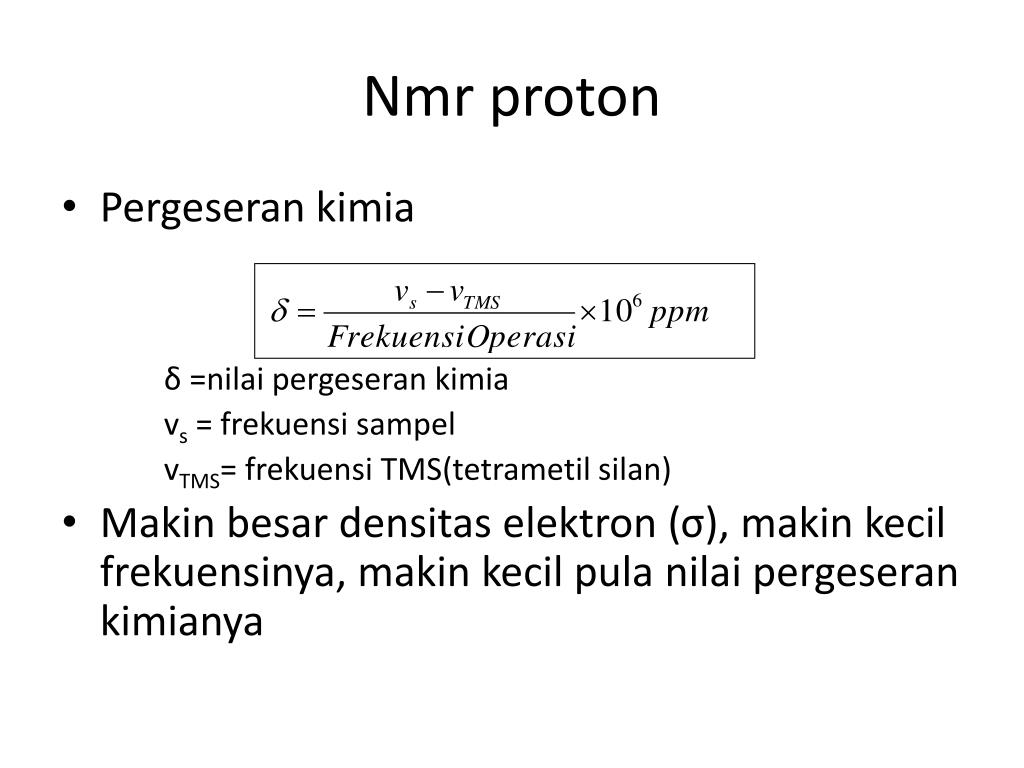

Nmr proton
Nmr proton

  • Pergeseran kimia

    δ =nilai pergeseran kimia

    vs = frekuensi sampel

    vTMS= frekuensi TMS(tetrametil silan)

  • Makin besar densitas elektron (σ), makin kecil frekuensinya, makin kecil pula nilai pergeseran kimianya

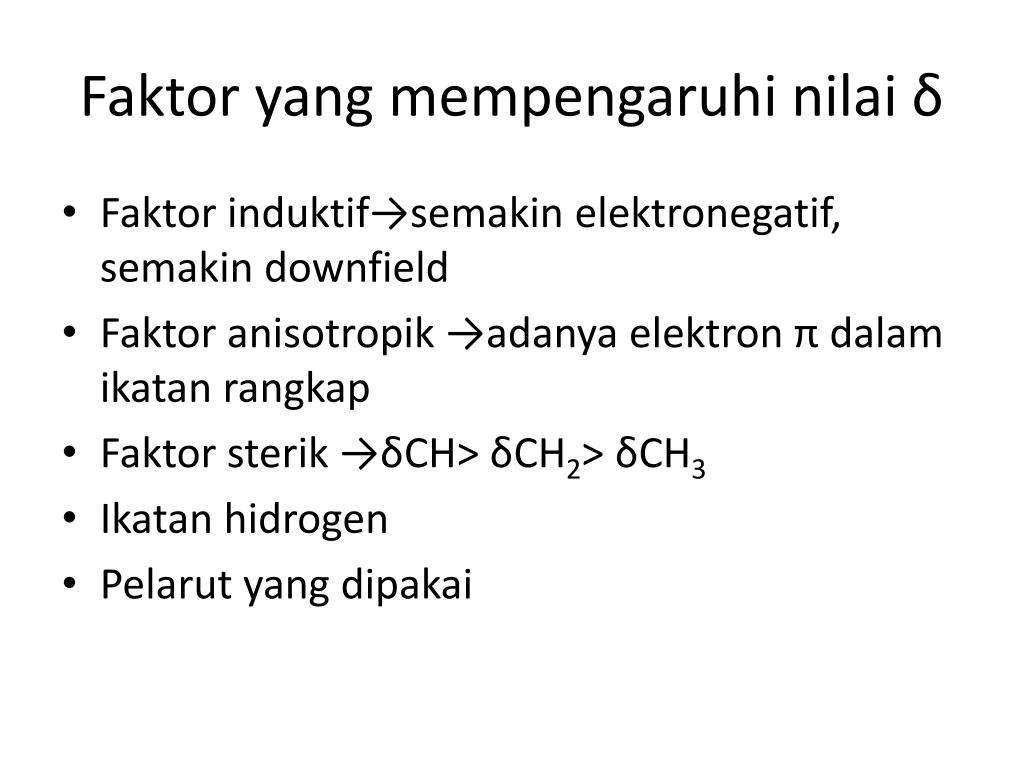

Faktor yang mempengaruhi nilai
Faktor yang mempengaruhi nilai δ

  • Faktor induktif→semakin elektronegatif, semakin downfield

  • Faktor anisotropik →adanya elektron π dalam ikatan rangkap

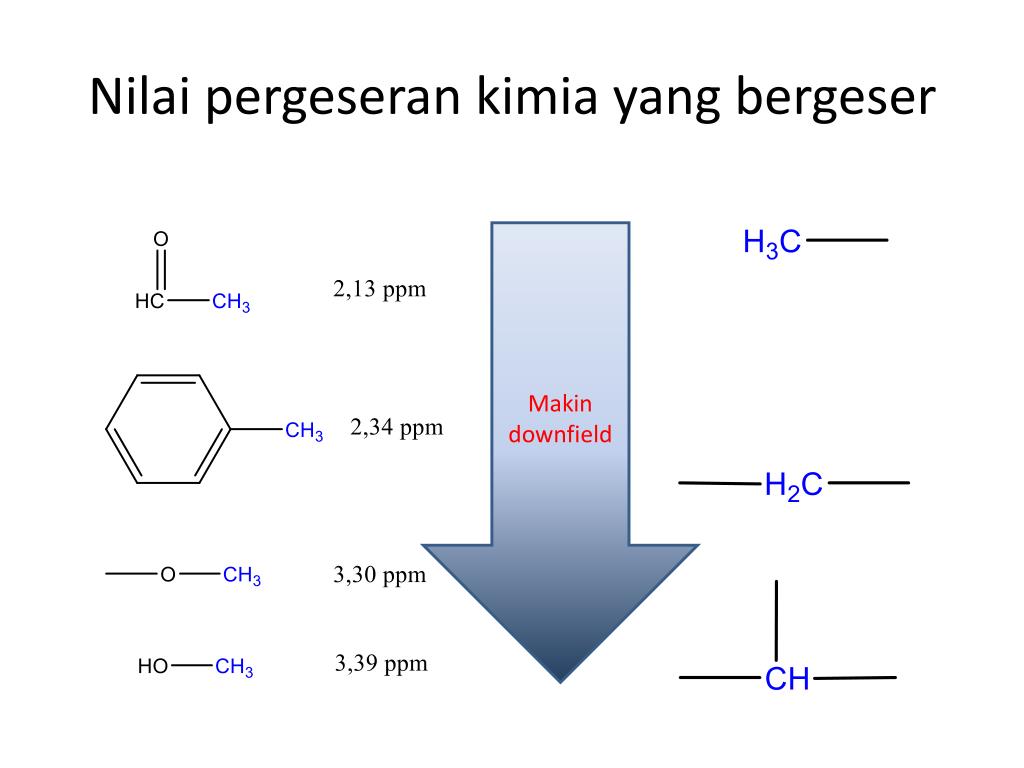

  • Faktor sterik →δCH> δCH2> δCH3

  • Ikatan hidrogen

  • Pelarut yang dipakai


Faktor induktif
Faktor induktif

  • H3C―CH3

  • H3C―CH2Cl

Memiliki proton yang ekuivalen

δ=0,86

Elektronegativitas

δ=3,42

F>Cl>Br>I

δ=1,49


Faktor ikatan hidrogen
Faktor ikatan hidrogen

  • Pada molekul dengan gugus hidroksi (-OH), amina (NH dan NH2 ) dan merkaptan (SH)

  • Pada konsentrasi rendah,ikatan hidrogen lemah, nilai δ rendah

  • Pada konsentrasi tinggi, ikatan hidrogen kuat, nilai δ tinggi


Pelarut
pelarut

  • pelarut lebih polar, nilai pergeseran bergeser sedikit lebih besar


  • proton COOH atau ikatan hidrogen (10-14 ppm)

  • proton CHO (aldehid) (8-10 ppm)

  • proton aromatik (6-8 ppm)

  • proton sp2 (olefinik) (4-6 ppm)

  • proton metoksi, metiloksi, metin oksi (3-4 ppm)

  • proton sp dan proton di samping amina (2-3 ppm)

  • proton disamping karbonil (1-2 ppm)

  • proton sp3

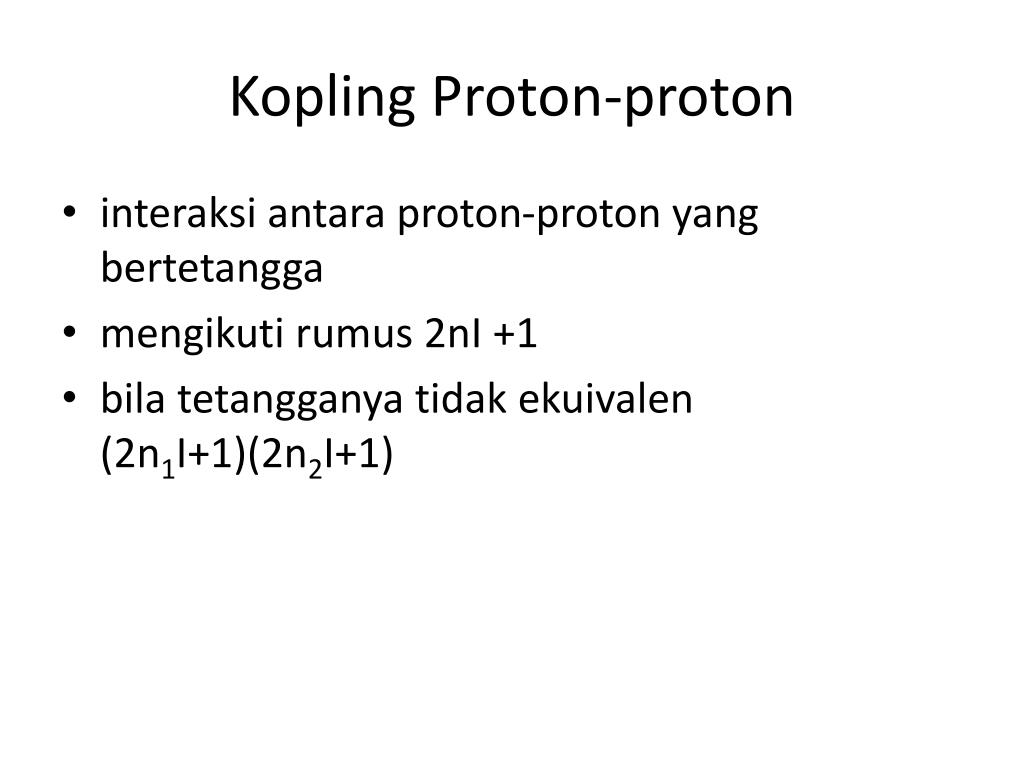

Kopling proton proton
Kopling Proton-proton

  • interaksi antara proton-proton yang bertetangga

  • mengikuti rumus 2nI +1

  • bila tetangganya tidak ekuivalen (2n1I+1)(2n2I+1)

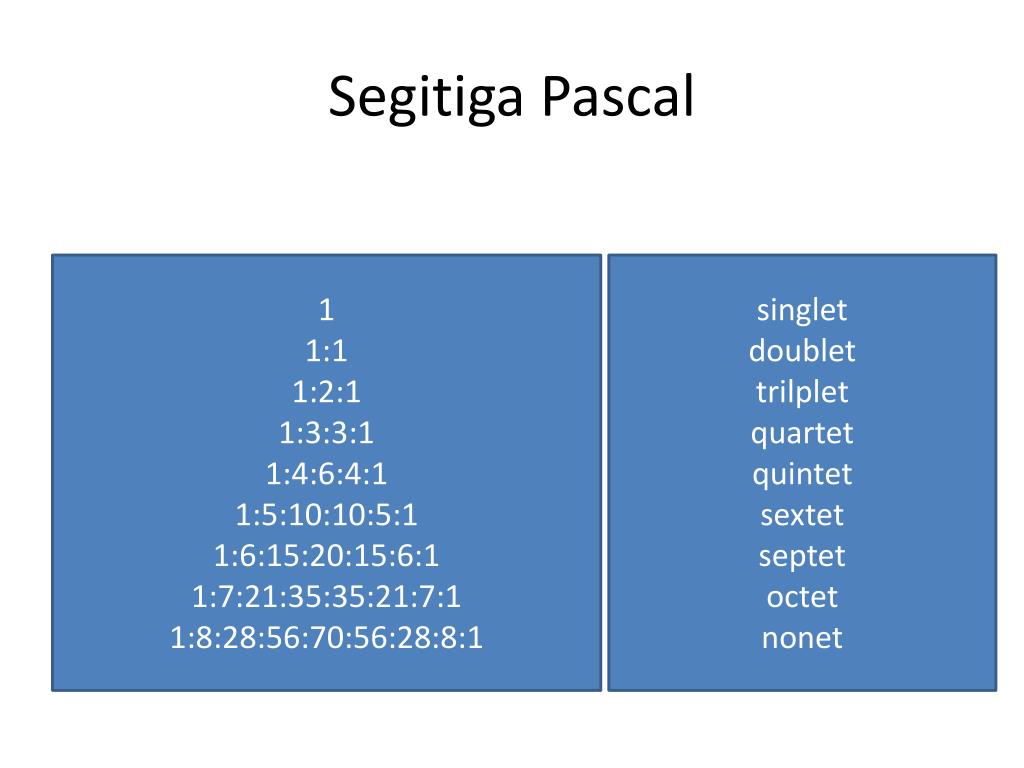

Segitiga pascal
Segitiga Pascal

1

1:1

1:2:1

1:3:3:1

1:4:6:4:1

1:5:10:10:5:1

1:6:15:20:15:6:1

1:7:21:35:35:21:7:1

1:8:28:56:70:56:28:8:1

singlet

doublet

trilplet

quartet

quintet

sextet

septet

octet

nonet

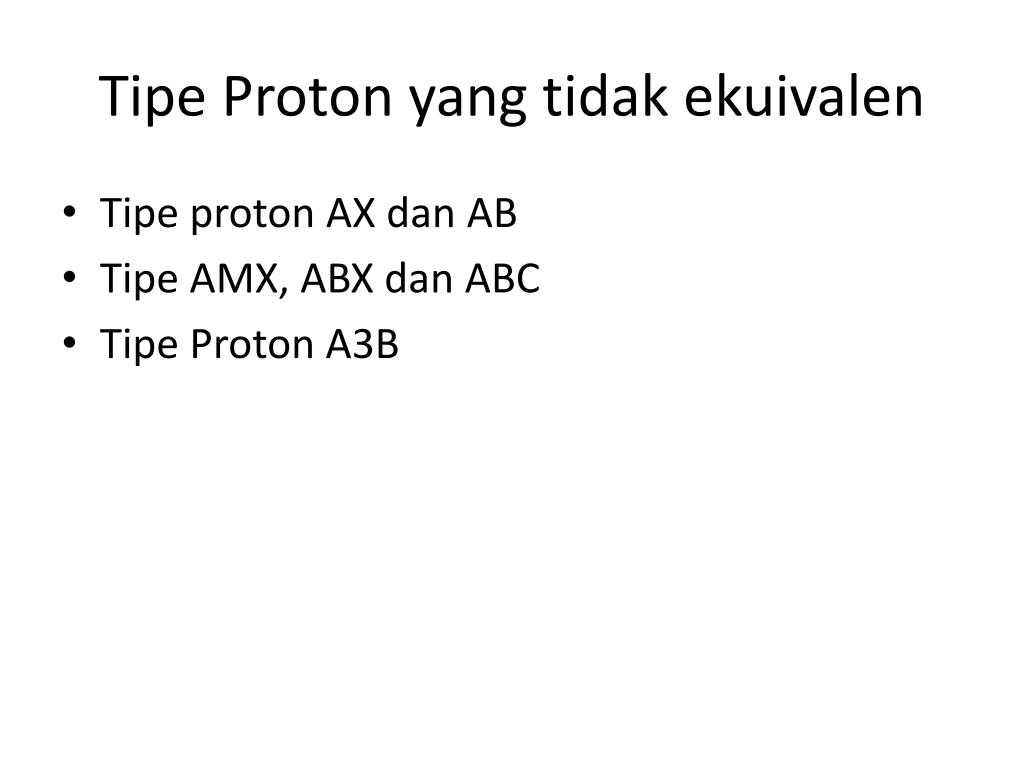

Tipe proton yang tidak ekuivalen
Tipe Proton yang tidak ekuivalen

  • Tipe proton AX dan AB

  • Tipe AMX, ABX dan ABC

  • Tipe Proton A3B


Informasi dari h nmr
Informasi dari H nmr

  • jumlah sinyal →tipe proton

  • Integrasi atau luas area → jml proton

  • Pergeseran kimia (δ) → lingkungan proton

  • Bentuk sinyal → jumlah proton tetanggga
