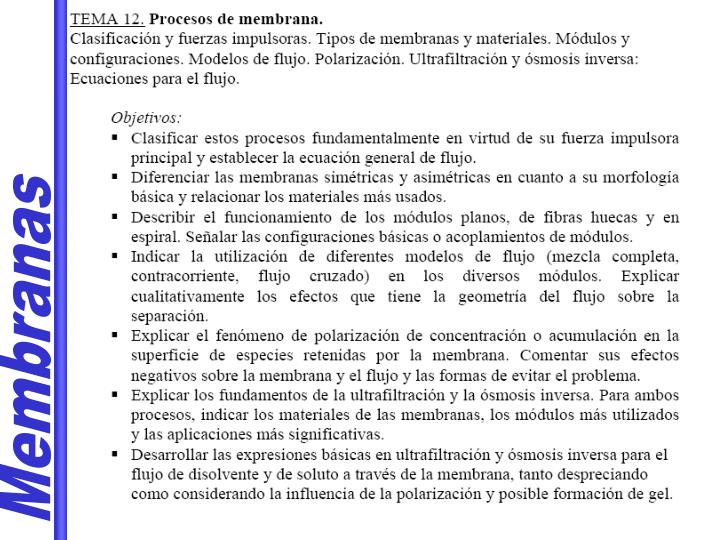

Membranas. Membranas semipermeables: barreras entre 2 fluidos Medio físico Temperatura ambiente Sin cambio de fase Sin alteración química Continuo/discontinuo. Versatil Bajos costes fijos y operación Farmacia, alimentación, bioproductos, etc. Membranas.
E N D
Membranas semipermeables: barreras entre 2 fluidos Medio físico Temperatura ambiente Sin cambio de fase Sin alteración química Continuo/discontinuo. Versatil Bajos costes fijos y operación Farmacia, alimentación, bioproductos, etc. Membranas Factores para la selección: Componentes de la mezcla, volumen de fluido, grado de separación
Microfiltración: Separación en líquidos por tamaños. 0.1-10 mm Membranas simétricas Fuerza impulsora : DPresión hidrostática 0.1-1 bar Esterilización, clarificación, separación celular, separación de fangos, etc Ultrafiltración: Separación en líquidos por tamaños. 1-10 nm Membranas asimétricas Fuerza impulsora : DPresión hidrostática 0.5-5 bar Separación de macromoléculas: leche, zumos, vacunas, antibióticos Membranas
Ósmosis inversa: Separación en líquidos por mecanismo de difusión Membranas asimétricas tipo “skin” Fuerza impulsora : DPresión hidrostática 20-100 bar Separación de sales y microsolutos: Desalinización de aguas Tratamiento de aguas residuales Potabilización de aguas Eliminación de alcohol de cerveza y vino Membranas
Diálisis: Separación en líquidos por mecanismo de difusión Membranas simétricas 0.1-10 mm Fuerza impulsora : Gradiente de concentración Separación de sales y microsolutos de macromoléculas Electrodiálisis: Separación en líquidos por carga eléctrica y tamaño Membranas de intercambio iónico Fuerza impulsora: gradiente de potencial eléctrico Desalinización de disoluciones iónicas y concentración de disoluciones salinas Membranas
Separación de gases: Separación en gases por solubilidad y difusión Membranas asimétricas poliméricas homogéneas Fuerza impulsora : Gradiente de concentración y de presión CO2 y H2 de CH4 e hidrocarburos y de H2 y O2 del aire Pervaporación: Separación en gases por solubilidad y difusión Membranas asimétricas poliméricas homogéneas Fuerza impulsora : Gradiente de presión de vapor Separación de mezclas azeotrópicase Membranas
Separación: diferente velocidad de transporte Fuerzas impulsoras Movilidad: tamaño molecular y estructura membrana Concentración interfase: compatibilidad química Tratamiento de corrientes líquidas en industria: Fuerza impulsora: diferencia de presión hidrostática Microfiltración (MF): 0.1-10 mm. 01-1 bar Ultrafiltración (UF): 1-10 nm. 0.5-5 bar Ósmosis Inversa (RO): 20-100 bar Membranas
Concentrado Disolvente Membranas Permeado
Membranas Asimétrica: UF+RO Capa fina (0.1-1 mm) exclusión Soporte poroso (100-200 mm) Elevados flujos de paso Simétrica: microfiltración. Poros en toda la membrana
VENTAJAS Bajos costes de operación Buen control de flujo Baja retención Escasa caída de presión INCONVENIENTES Elevados costes fijos Ensuciamiento con sólidos Elevado tiempo desmontar Membranas
VENTAJAS Bajos costes fijos y de operación Área elevada / Volumen pequeño Fácil cambio de membranas INCONVENIENTES Ensuciamiento con sólidos Pobre control de flujo Membranas
Membranas VENTAJAS Bajos costes fijos Escasa caída de presión Área elevada / Volumen pequeño Escasa retención INCONVENIENTES En caso de rotura debe cambiarse toda la unidad
Tubular VENTAJAS Buen control de flujo Fácil limpieza Inorgánicas: temperatura elevada Resistencia química Esterilizable Membranas INCONVENIENTES Elevados costes fijos y operación Alta retención Caída de presión elevada Escasa área superficial
Mezcla perfecta en alimentación. Fibra hueca RO Mezcla perfecta Peores resultados Valor límite Membranas Mezcla perfecta en permeado. Fibra hueca UF Flujo cruzado. Espiral o placas Corrientes paralelas Contracorriente Espiral o placas
Serie: Aumento concentración Paralelo: Aumento capacidad Recirculación Membranas e y f: Membranas poco selectivas Discontinuo, numerosos lavados
B: soluto no transferido, CB en permeado↓↓ CB en superficie de membrana↑, gradiente de concentración Membranas Polarización: Aumento de presión osmótica, menor fuerza impulsora Aumenta CB en permeado Aumenta ensuciamiento de membrana, reduce flujo
Balance de materia unidimensional, del lado de la alimentación Rechazo total, Cp =0: Membranas Modulo de polarización Coeficiente de transferencia • aumenta con el flujo de disolvente: permeabilidad • aumenta con el espesor de la capa límite: turbulencia • aumenta al disminuir la difusividad: moléculas de soluto grandes, como UF
Balance de materia unidimensional, del lado de la alimentación Rechazo Cp ≠0: Jsoluto = J cp = Jdis cp / 1-cp ≈ Jdis cp Membranas R0 = 1 - (cp/cw) rechazo intrínseco de la membrana.
Formación de torta o capa de gel Resistencia adicional al flujo Cg = constante Membranas Flujo independiente de la presión Única variable sobre el flujo
Membranas Ósmosis Flujo disolvente hacia el lado concentrado Equilibrio m1, dis = m2, dis Ósmosis inversa Flujo disolvente hacia el lado diluido DP > p
Presión osmótica: propiedad termodinámica de la disolución • Determinación experimental • Ecuación de van’t Hoff • P = CRT , C[=]moles·L-1, importante para pequeñas moléculas Membranas Volumen molar parcial disolvente
Expresiones para el flujo: RO sin polarización Como Jsoluto = Jsolución cp Jdis cp, operando resulta: R= coeficiente de rechazo; a= selectividad Membrana semipermeable R = 1, α =∞ Membranas
Expresiones para el flujo. ROCONPolarización Si π = ac → Δπ = π(cw) - π(cp) = M π(cb) - π(cp) Como cw > cb , Δπ aumenta y el flujo de disolvente disminuye a consecuencia de la polarización Operando se obtiene para el coeficiente de rechazo: Membranas
PRESIÓN Si P↑ J↑ / Resistencia de la membrana • Operación 400-600 lb/in2 (27-41 atm) • TEMPERATURA Si T↑ J↑ / Deterioro de la membrana • Operación 20ºC • DENSIDAD MEMBRANA: área/volumen Si r↑ J↑ • Valores típicos 50-500 ft2/ft3 (configuración) • FLUJO Reducción 10-50% en 1 ó 2 años • Placas 15-25 gal/d·ft2, fibra hueca 0.15-0.25 gal/d·ft2 • Flujo de alimentación turbulento para evitar polarización Membranas
Tratamiento de aguas • Agua potable • Desalación de agua de mar o de aguas salobres • Producción de agua ultrapura • Plantas de potencia convencionales Calderas • Plantas de potencia nucleares Circuitos • Componentes electrónicos • Laboratorios: Farmacéuticos/Bioquímicos/Médicos • Efluentes industriales o municipales (terciario) • Industrias específicas • Petroquímica • Recuperación de disolventes o agua de proceso. • Alimentaria • Concentración de zumos • Eliminación de virus, bacterias, pirógenos, etc. • Papel y pulpa • Concentración de licor negro • Eliminación DBO y DQO • Recubrimiento de superficies • Recuperación de metales pesados o nobles Membranas
Expresiones para el flujo • Sin considerar polarización de concentración Al aplicar la ecuación general se obtendrá para el flujo de disolvente (Δπ es muy pequeña en UF, macromoléculas): para región controlada por la presión: P↓, cb↓, velocidad de alimentación↑ Considerando polarización de conc. y formación de gel Control de transferencia de materia J independiente de la presión J↑ si T↑ y D↑ Agitación↑d↓ Membranas
Tratamiento de aguas • Tratamiento biológico de aguas residuales • Materia coloidal, virus, hongos, bacterias, DQO, DBO5 • Biorreactores • Retorno constante de materia activa Industrias específicas • Automóvil • Pinturas cataforéticas • Tratamiento de aceites • Alimentaria • Ultrafiltración de proteínas • Fabricación de quesos • Textil • Recuperación de tintes • Recuperación de PVA y CMC Membranas
