Cihla – tradiční stavební dílec PowerPoint PPT Presentation


  • 96 Views
  • Uploaded on
  • Presentation posted in: General

Cihla – tradiční stavební dílec. 1. Cihla nepálená Cihla vyrobená z hlíny bohaté na jíl s příměsí plev a někdy vepřových štětin . Odtud místní názvy – vepřovice, kotovice Po vytvoření tvaru s cihly sušily na slunci. Použití především ve vesnickém stavitelství asi od 18. století

Download Presentation

Cihla – tradiční stavební dílec

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Cihla tradi n stavebn d lec

Cihla – tradiční stavební dílec

  • 1. Cihla nepálená

  • Cihla vyrobená z hlíny bohaté na jíl s příměsí plev a někdy vepřových štětin .

  • Odtud místní názvy – vepřovice, kotovice

  • Po vytvoření tvaru s cihly sušily na slunci.

  • Použití především ve vesnickém stavitelství asi od 18. století

  • Dnes určitá renesance – návrat k přírodě

  • Vlastnosti: slušná tep. izolace a akumulace, menší pevnost, malá odolnost proti vodě


Cihla p len

Cihla pálená

  • Tradiční prvek stavební výroby

  • Vlastnosti: dobrá pevnost, výborná schopnost akumulace tepla, malý tepelný odpor, zvuková izolace, požární odolnost, přírodní materiál.

  • Použití v současnosti – menší

  • Pro budoucí stavaře – pochopení modulové koordinace, vazeb zdiva, základů prostorové představivosti – učební látka stále nenahraditelná.


Rozm ry cihly

Rozměry cihly

  • Výrobní


Rozm ry cihly1

Rozměry cihly

  • Skladebné


B hounov vazba

Běhounová vazba

  • Cihla je uložená delším rozměrem rovnoběžně s lícem stěny


Vaz kov vazba

Vazáková vazba

  • Cihly jsou uloženy

    kolmo k líci stěny


Vazba n ro

Vazba nároží

  • Založení rohu

    – tříčtvrtky


Vazba v pohledu na re n zdivo 1

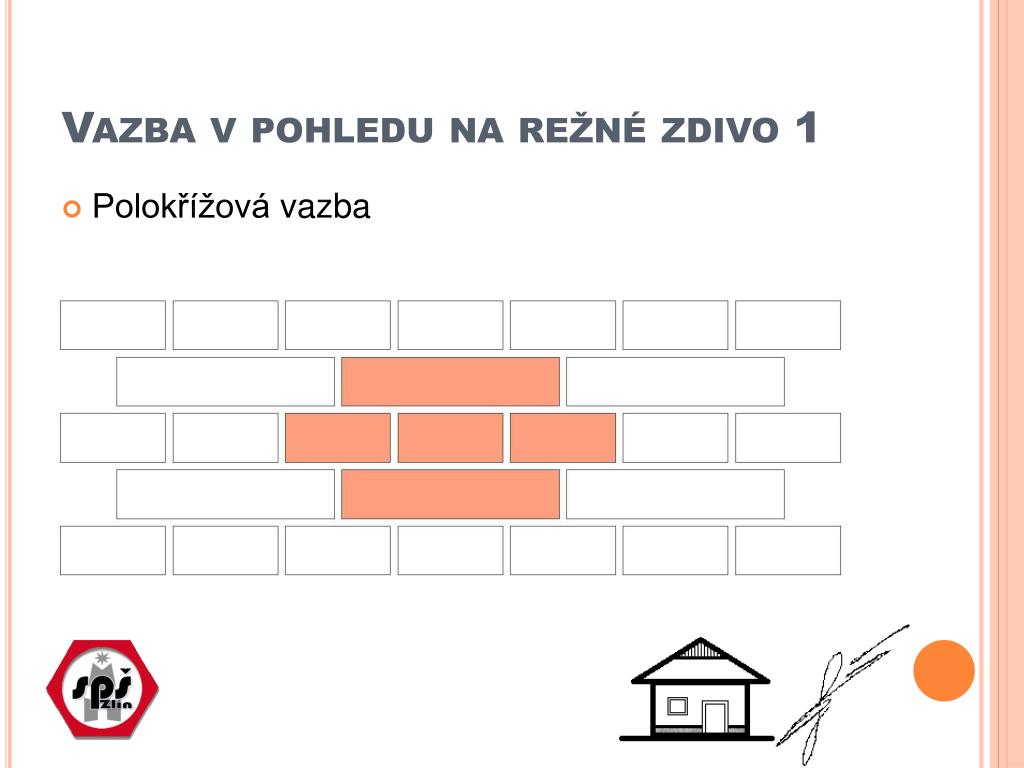

Vazba v pohledu na režné zdivo 1

  • Polokřížová vazba


Vazba v pohledu na re n zdivo 2

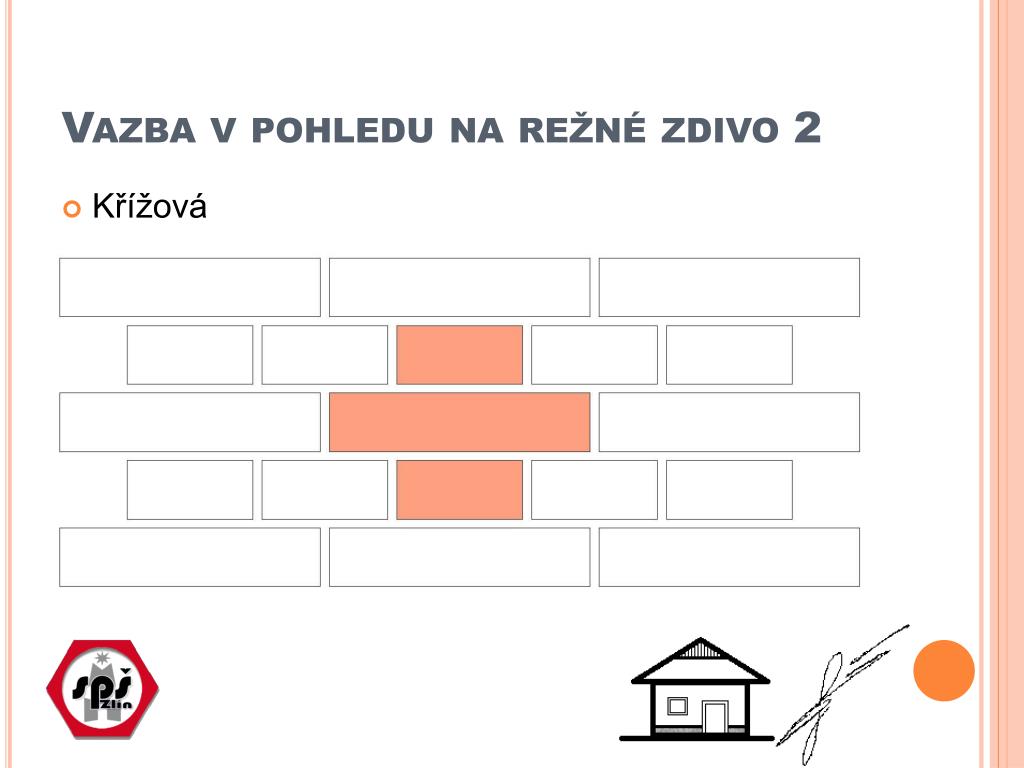

Vazba v pohledu na režné zdivo 2

  • Křížová


Ot zka

otázka

  • 1. nakreslete roh stěny 450 x 300 mm

  • 2. nakreslete připojení stěny 300 mm na 450 mm


Zdroje

Zdroje

  • vlastní
