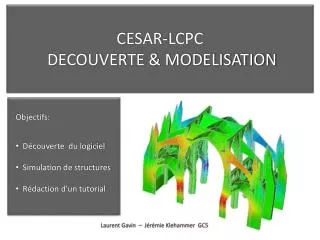

CESAR-LCPC DECOUVERTE & MODELISATION

1. CESAR-LCPC DECOUVERTE & MODELISATION • Objectifs: • Découverte du logiciel • Simulation de structures • Rédaction d’un tutorial Laurent Gavin – Jérémie Klehammer GC5

2. Permettre aux élèves une prise en main rapide du logiciel Découverte des principales fonctionnalités Applications sur des structures basiques Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion infinie Essai brésilien Rideau de Palplanches Conclusion Mise en œuvre de fonctionnalités plus complexes Inventaire des difficultés rencontrées et résolues Rédaction d’un tutoriel et d’un document de présentation PRT CESAR - LCPC

3. PRESENTATION DU LOGICIEL • Code de calcul par la méthode des éléments finis • Logiciel de modélisation dédié au génie civil • Faciliter la compréhension de phénomènes complexes • Conception et dimensionnement d’ouvrages • Analyse des phénomènes et leur représentation physicomathématique • Résolution numérique des équations correspondantes • Confrontation avec l'expérience • Développé par le laboratoire des Ponts et Chaussées Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion infinie Essai brésilien Rideau de Palplanches Conclusion PRT CESAR - LCPC

4. LES POINTS FORTS DE CESAR LCPC • Fonctionnalités de maillage puissantes • Bibliothèque d’éléments • Lois de comportement • Chargements • Interaction sol structure • Outils de visualisation modernes • Outils d'analyse des résultats complets • Gestion simple du phasage • Chargements spécifiques adaptés Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion infinie Essai brésilien Rideau de Palplanches Conclusion PRT CESAR - LCPC

5. ERGONOMIE ET FONCTIONNALITES DU LOGICIEL • Interface graphique • Contours • Découpage • Maillage • Propriétés matériaux • Conditions aux limites • Chargement • Calculs • Résultats Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion PRT CESAR - LCPC

6. Modélisation Plaque infinie trouée en traction Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion • Création des contours • Structure symétrique: • blocage vertical à la base de la plaque blocage horizontal au centre de l’orifice • Application de l’effort de traction PRT CESAR - LCPC

7. Modélisation Plaque infinie trouée en traction Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion Visualisation graphique des contraintes Résultats le long d’une ligne de coupe Comparaison avec une plaque non trouée, différence de répartition des contraintes PRT CESAR - LCPC

8. Modélisation Plaque inclusion rigide en traction Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion Encastrement de l’inclusion rigide Visualisation des contraintes Courbe des contraintes suivant un ligne de coupe PRT CESAR - LCPC

9. Modélisation d’un essai brésilien Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion Image du dispositif expérimental But: comparaison comportement en traction comportement en compression PRT CESAR - LCPC

10. Modélisation d’un essai brésilien A B Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion Norme vecteurs déplacement : dA = 2.6mm ; dB = 0.32mm En partant de la Loi de Hooke σ = E.ε εA/εB= σA/σB=dA/dB = 8.125  Pour σA = 10MPa (compression), on a σB=1.2MPa (traction) PRT CESAR - LCPC

11. Modélisation d’un rideau de palplanches • Maillage resserré à proximité de la palplanche • Phasage des excavations • Prise en compte des forces de déconfinement Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion PRT CESAR - LCPC

12. Modélisation d’un essai brésilien Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion • Déconfinement du sol (expansion des terres sous la zone d’excavation) • Influence sous la palplanche • De plus en plus prononcé à mesure des excavations PRT CESAR - LCPC

13. Modélisation d’un essai brésilien Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion rigide Essai brésilien Rideau de Palplanches Conclusion • Mise en évidence du mouvement des terres • Modélisation par des vecteurs déplacement • Présence de déformations plastiques PRT CESAR - LCPC

14. SUPPORTS DE COURS REALISES • Diaporama de présentation Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion infinie Essai brésilien Rideau de Palplanches Conclusion • Manuel de présentation et de prise en main • (testé par d’autres étudiants) PRT CESAR - LCPC

15. CONCLUSION • Découverte du logiciel par tâtonnements et échecs • Interface intuitive mais entachée par de nombreux messages d’erreurs • Fonctionnement laborieux du logiciel • MAIS découverte d’un logiciel d’applications directes dans les domaines du génie civil et de la construction Objectifs et démarche Présentation du logiciel Applications Caractéristiques Nos études Plaque infinie trouée Plaque avec inclusion infinie Essai brésilien Rideau de Palplanches Conclusion PRT CESAR - LCPC
