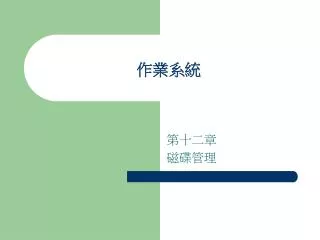

  1. 作業系統 第十二章 磁碟管理

  2. 教學目標 • 磁碟結構 • 磁碟排班 • 磁碟管理功能 • 置換空間管理 • 磁碟陣列（RAID）

  3. 磁碟機內部的構造 • 磁頭 • 碟片 • 主軸馬達 • 磁頭定位馬達 • 磁頭驅動臂 • 控制器

  4. 常見的磁碟機傳輸介面 • IDE(ATA) • Ultra DMA • SCSI • SATA • 外接式 • USB2.0 • IEEE1394

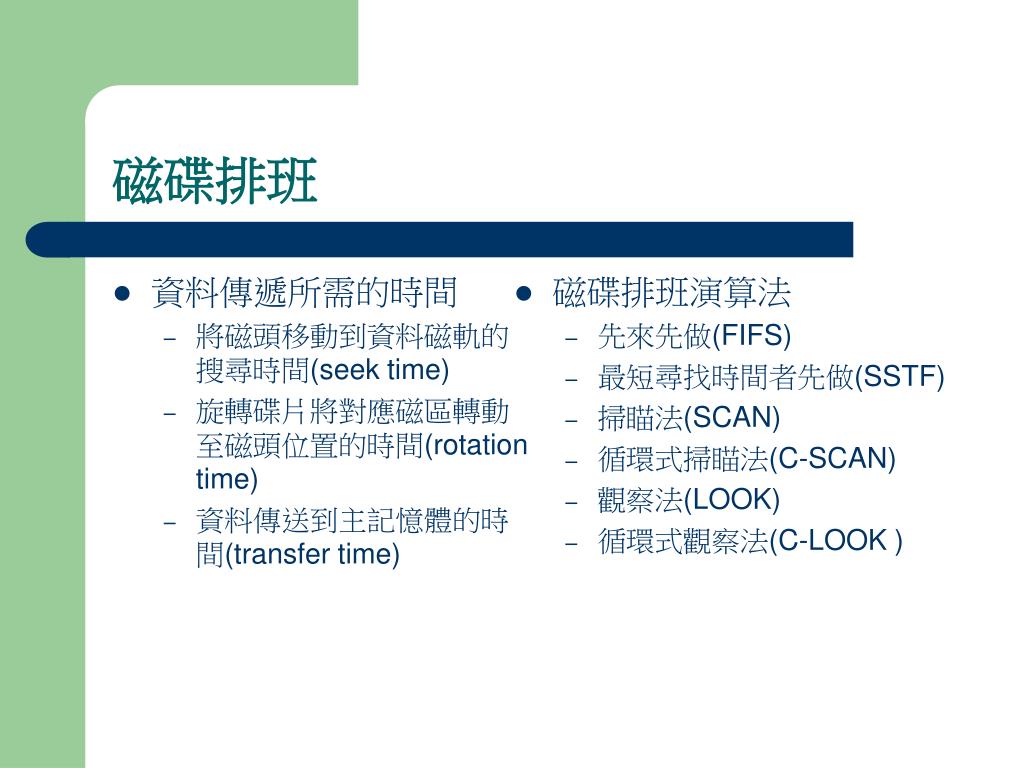

  5. 資料傳遞所需的時間 將磁頭移動到資料磁軌的搜尋時間(seek time) 旋轉碟片將對應磁區轉動至磁頭位置的時間(rotation time) 資料傳送到主記憶體的時間(transfer time) 磁碟排班演算法 先來先做(FIFS) 最短尋找時間者先做(SSTF) 掃瞄法(SCAN) 循環式掃瞄法(C-SCAN) 觀察法(LOOK) 循環式觀察法(C-LOOK ) 磁碟排班

  6. 題目 : • 磁碟磁軌總共有 0 ~ 99 • 假設 欲讀取之檔案資料內容分佈在 : • 81, 47, 90, 18, 5 磁軌 • 假設目前硬碟讀寫頭在 :15 磁軌

  7. 先來先做(SCFS) 總共移動的磁軌距離 : (81-15) (81-47)(90-47)(90-18)(18 - 5)

  8. 最短尋找時間者先做(SSTF) 總共移動的磁軌距離 : (18-15) (18-5)(47-5)(90-81)(90-81)

  9. 掃瞄法(SCAN) : 雙向到底的掃描假設目前的方向是往上 總共移動的磁軌距離 : (18-15) (47-18)(81-47)(90-81)(99-90)(99 - 5)

  10. 循環式掃瞄法(C-SCAN) :單向到底假設方向永遠是往下 總共移動的磁軌距離 : (15-5) (5-0)(99-0)(99-90)(90-81)(81-47)

  11. 觀察法(LOOK):雙向不到底假設目前方向往上 總共移動的磁軌距離 : (18-15) (47-18)(81-47)(90-81)(90- 5)

  12. 循環式觀察法(C-LOOK):單向不到底假設方向永遠往下循環式觀察法(C-LOOK):單向不到底假設方向永遠往下 總共移動的磁軌距離 : (15-5) (90-5)(90-81)(81-47)(47-18)

  13. 磁碟管理功能 • 格式化 • 損壞磁區維護 • 啟動區段

  14. 格式化 • 低階格式化 • 分割磁碟和建立磁碟分割表 • 高階格式化

  15. 損壞磁區維護 • 方法 • 磁區轉遞 • 磁區順延 • 範例 （a） 原始磁區20損壞，而可用的備份磁區在23之後 （b) 磁區轉遞，將20磁區對應至新的備份磁區 （c）磁區順延，磁區會往後順延，整個順序還是不變

  16. 置換空間管理 • 目的 • 當做虛擬記憶體 • 方式 • 置換檔或分頁檔 • 獨立的磁碟分割區

  17. MS-DOS的磁碟規劃

  18. 改進磁碟存取速度的方式 • 磁碟快取 • 磁碟陣列(RAID) • 資料分段(加速) • 安全性檢查(容錯)

  19. 架構磁碟陣列的技術 • 磁碟延伸 • 資料交插

  20. RAID層次 • RAID 0：切分/延展 • RAID 1：磁碟鏡射 • RAID 10(0+1/1+0)：磁碟鏡射+切分/延展 • RAID 3：平行同位元檢查 • RAID 4：平行同位元檢查 • RAID 5：切分/延展+輪轉同位元 • RAID 6：切分/延展+輪轉同位元

  21. RAID 0

  22. RAID 1

  23. RAID 10

  24. RAID 3, 4

  25. 資料 資料區段 資料區段 資料區段 資料區段 資料區段 同位資訊 同位資訊 資料區段 RAID 5

  26. 資料 資料區段 同位資訊 同位資訊 資料區段 資料區段 同位資訊 同位資訊 資料區段 RAID 6

  27. RAID層次之比較

  28. 小結 • 我們介紹了FIFS、SSTF、SCAN、C-SCAN、LOOK、與C-LOOK等磁碟排班演算法 • 置換空間的使用可分為置換檔和置換分割兩種 • RAID的形式可以提供使用者不同層次的安全等級與提高磁碟的使用效能
